TPD1E10B06DPYR

采用 0402 和 SOD-523 封装的 12pF、±5.5V、±30kV ESD 保护二极管

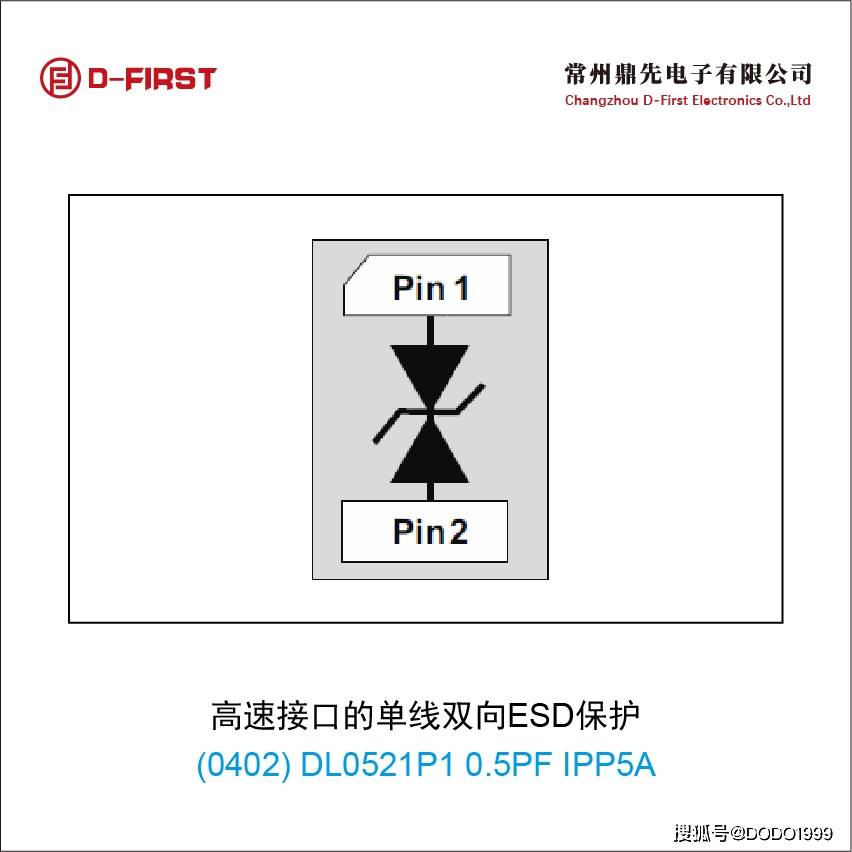

TPD1E10B06 是一款单通道 ESD TVS 二极管，提供适合空间受限应用的小型 0402 封装，以及业界通用SOD-523 封装。这款 TVS 保护产品提供 ±30kV 接触 ESD 和 ±30kV IEC 气隙保护，并具有一个带背靠背TVS 二极管的 ESD 钳位电路，用于支持双极或双向信号。该 ESD 保护二极管的 12pF 线路电容非常适合各 种支持高达 400Mbps 数据速率的应用。

这款 ESD 保护产品的典型应用是为音频线路（麦克风、耳机和扬声器）、SD 接口、键盘或其他按钮、USB 端口的 VBUS 引脚和 ID 引脚以及通用 I/O 端口等提供电路保护。该 ESD 钳位有利于为便携式设备、可穿戴设备、机顶盒、电子销售终端设备、电器以及楼 宇自动化产品等终端设备提供保护。

1 特性

• 可为低电压 I/O 接口提供系统级 ESD 保护

• IEC 61000-4-2 4 级 ESD 保护

– ±30kV 接触放电

– ±30kV 气隙放电

• IEC 61000-4-5 浪涌：6A (8/20µs)

• I/O 电容 12pF（典型值）

• RDYN 0.4Ω（典型值）

• 直流击穿电压 ±6V（最小值）

• 100nA 超低漏电流（最大值）

• 10V 钳位电压（IPP = 1A 时的最大值）

• 工业级温度范围：-40°C 至 125°C

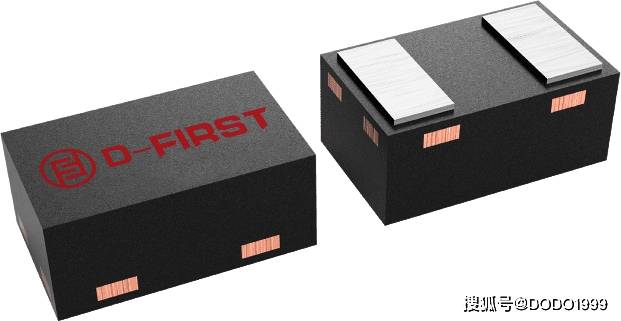

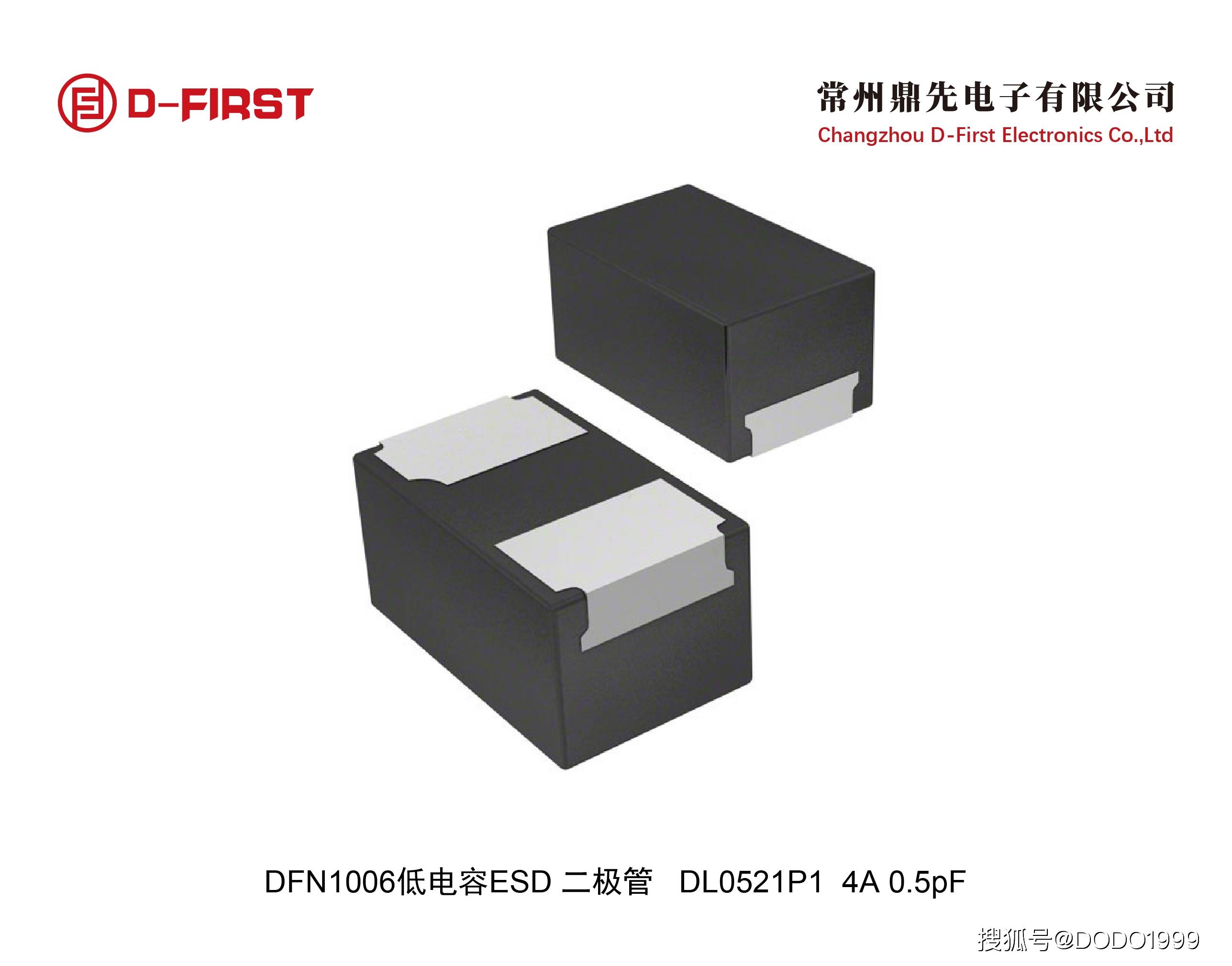

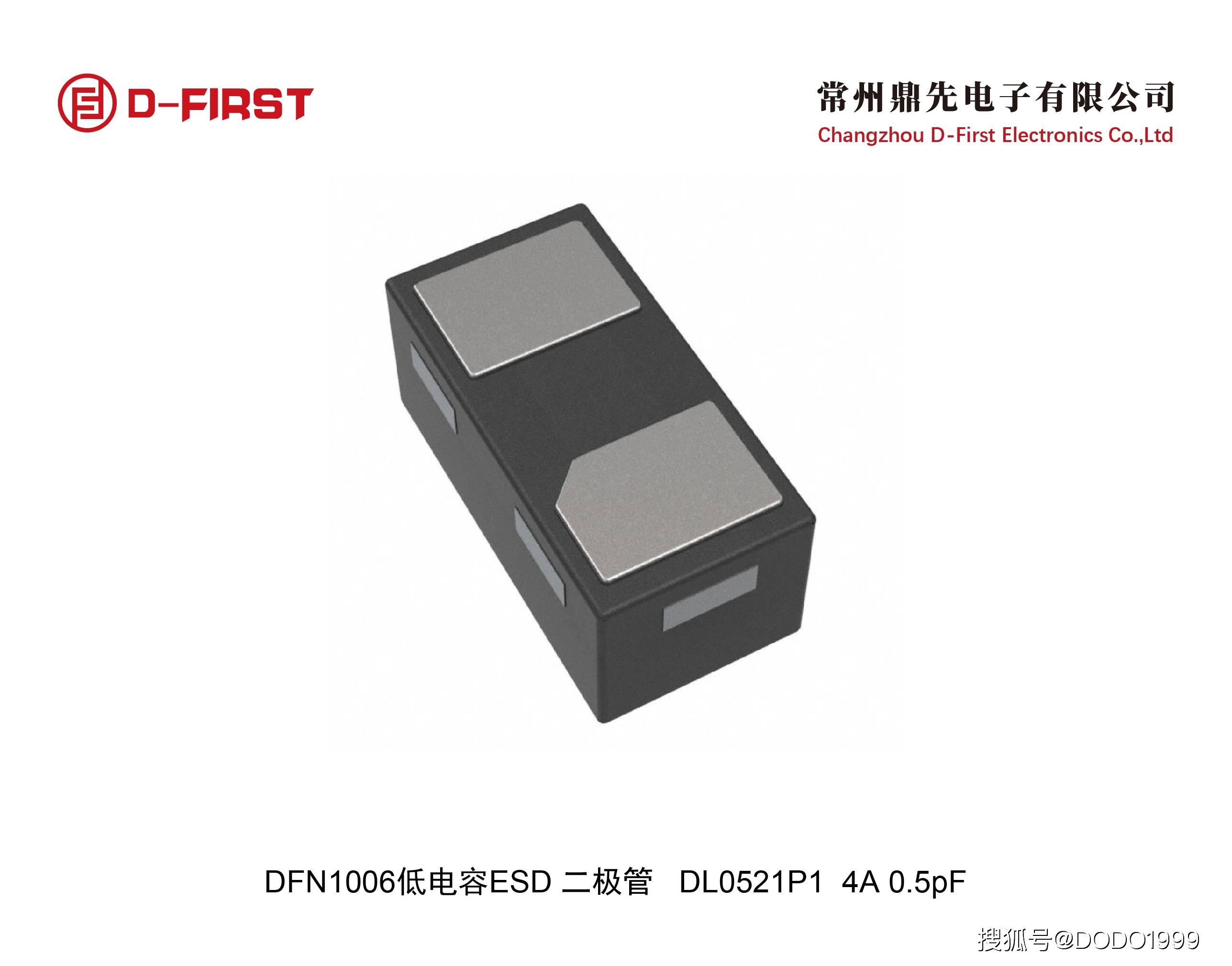

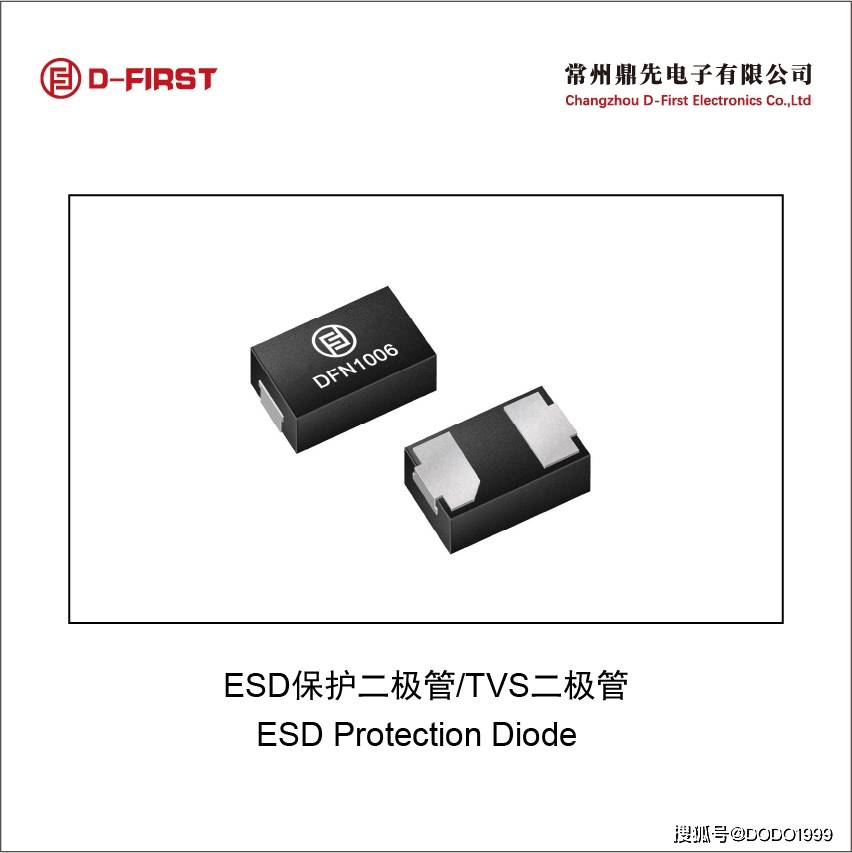

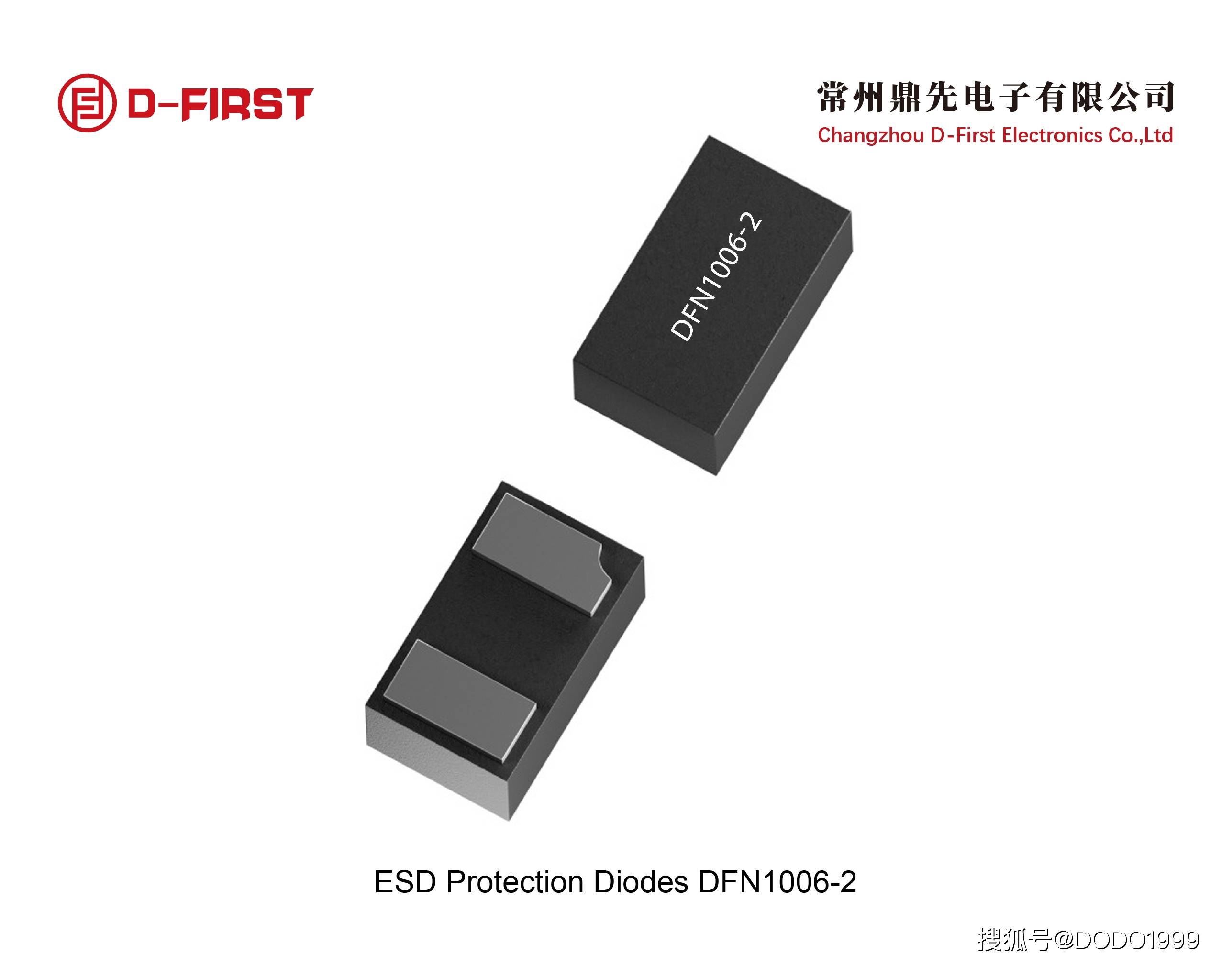

• 小型 0402 封装尺寸 (1mm × 0.6mm × 0.5mm)

• 业界通用 SOD-523 封装 (0.8mm × 1.2mm)

2 应用

• 终端设备：

– 便携式设备

– 可穿戴设备

– 机顶盒

– 电子销售终端 (EPOS)

– 电器

– 楼宇自动化

– 音频线路

– 按钮

– 通用输入或输出 (GPIO)
