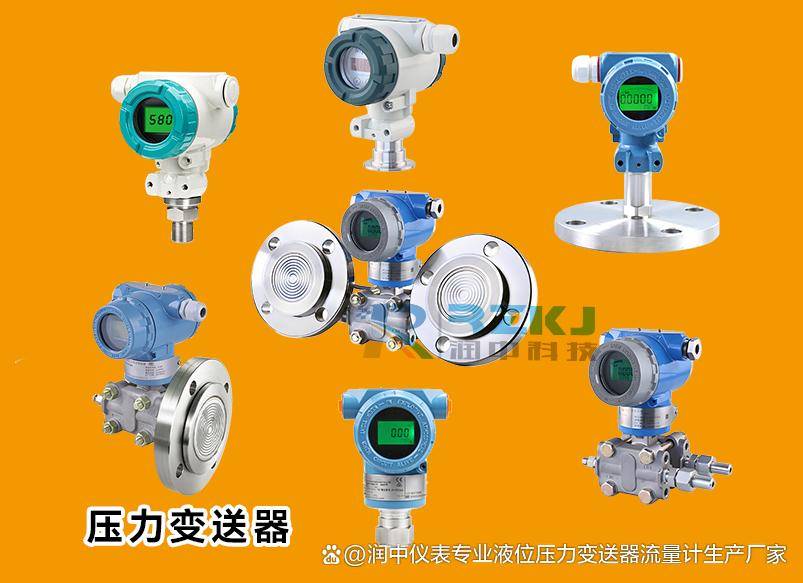

压力变送器的安装质量直接决定测量精度、设备寿命及运行安全性，尤其受介质特性（气体、液体、蒸汽）、工况条件（温度、压力、振动）影响较大。本教程将拆解完整安装流程，同时标注各环节常见错误及规避方法，帮你高效完成安装。

一、安装前准备：筑牢基础，规避源头错误

安装前的准备工作是避免后续故障的关键，核心围绕“工况匹配、环境确认、工具备齐”三大核心，具体步骤如下：

1. 工况与设备匹配确认（最易出错点：量程/材质不匹配）

核对核心参数：确认变送器量程符合要求（建议实际测量值处于量程的1/3~2/3之间，避免量程过大导致精度不足或过小导致过载损坏）；检查接液部件材质与介质兼容性（如腐蚀性介质需选哈氏合金、聚四氟乙烯材质，高温介质需确认温度耐受范围）。

规避错误：严禁不核对参数直接安装，否则易出现“测量数据漂移”“部件腐蚀泄漏”等问题。

2. 安装环境排查（最易出错点：忽视干扰源）

环境要求：选择干燥、通风区域，避开三大干扰源——强电磁干扰（如变频器、大功率电机，间距需≥10cm）、剧烈振动源（需提前准备减震支架）、高温热源（环境温度＞60℃时需做隔热处理）。

特殊工况额外确认：高温介质需提前准备冷凝管/冷凝罐，低温介质需准备保温材料，负压工况需确认取压点周边无积气空间。

规避错误：避免将变送器安装在设备出风口、搅拌器附近或阳光直射处，否则会导致信号干扰、部件老化加速。

3. 工具与辅材备齐（最易出错点：辅材材质不匹配）

必备工具：根据接口规格准备开口/扭矩扳手（避免用力过猛损坏接口）、水平仪（校准安装水平度）、万用表（后续调试信号）。

核心辅材：密封垫片（按介质选择，耐油用丁腈橡胶、耐腐蚀用聚四氟乙烯）、导压管（材质与接液部件一致，管径常用Φ8~Φ12mm）、保温/伴热材料（高温/低温介质专用）。

规避错误：严禁混用辅材，如用普通垫片替代耐腐蚀垫片，或用非适配导压管，否则会导致介质泄漏、导压管堵塞。 #压力变送器安装#

二、核心安装步骤：按场景操作，规范流程少出错

压力变送器主要应用于管道、容器两种场景，特殊工况（高温、高粘度、负压）需在此基础上调整，以下是标准化安装步骤：

场景1：管道安装（最常用，适用于气体/液体/蒸汽介质）

选择取压点：气体介质取压点选管道上方（避免冷凝水积聚），液体介质选管道侧面（避免底部沉淀、顶部气体影响），蒸汽介质选管道水平位置（便于安装冷凝管）；避开阀门、弯头、泵出口等流体紊乱区域，取压点与管道垂直。

安装取压接头与阀门组：焊接或固定取压接头，确保接口平整无毛刺；优先安装三阀组（便于后续校准、检修时切断介质），阀门方向与介质流向一致。

连接导压管：导压管长度≤50m，避免过多弯管，转弯处用圆弧过渡；气体介质导压管向上倾斜（坡度1:10，便于排气），液体介质向下倾斜（坡度1:10，便于排液），防止气堵或液堵。

固定变送器：用支架或导轨安装，通过水平仪校准，确保水平度误差≤0.5°，避免晃动；变送器安装高度需注意：负压工况高于取压点，高温工况远离热源。

密封接口：螺纹接口缠生料带时，前端1~2牙不缠（防止碎屑进入导压管），用扭矩扳手适度拧紧；法兰接口需均匀紧固螺栓，保证垫片受力均匀，无偏压。

场景2：容器安装（适用于储罐、反应釜等）

选择取压点：避开搅拌器、挡板等易产生涡流的位置，取压点与容器壁距离≥2倍管道直径；常压容器选中部偏下位置，压力容器选轴向中部（避开封头应力集中区）。

确定安装方式：介质清洁、无搅拌时，直接通过法兰安装在取压口（加密封垫片）；介质易结晶、黏稠（如浆料）时，采用远程安装，导压管需伴热防堵，坡度≥1:50。

后续步骤（导压管连接、变送器固定、密封）同管道安装步骤3~5。

特殊工况调整：针对性规避专属问题

高温介质（＞150℃，如蒸汽）：在取压口与变送器之间加装冷凝管/冷凝罐，冷凝管垂直安装（长度0.5~1m），首次投用前注入隔离液（蒸馏水/变压器油），防止高温损坏传感器。

高粘度/易结晶介质：选用隔膜式压力变送器，法兰直接安装（减少导压管），必要时加伴热装置（伴热温度低于介质结晶点5~10℃）。

振动环境：加装弹簧减震支架，变送器与管道之间用柔性接头连接，减少振动传递。

接线操作（电气连接关键步骤）

断电操作：接线前确保控制系统断电，避免触电或信号短路。

区分线缆：电源线与信号线分开敷设（间距≥10cm），避免电磁干扰；户外安装需选用IP65及以上防护等级线缆，穿管防护，接口处密封防水。

规范接线：按说明书连接正负极，避免接反；线缆固定牢固，无拉扯变形（防止接口松动、信号漂移）。

规避错误：严禁带电接线，或电源线与信号线混敷，否则会导致变送器烧毁、测量信号受干扰。

三、安装后调试：验证效果，排除隐性问题

安装完成后需通过调试确认设备正常，步骤如下：

密封性检查：缓慢开启取压阀门，用肥皂水涂抹法兰、螺纹、阀门等接口，无气泡为合格；若有泄漏，立即关闭阀门泄压，重新密封，严禁带压操作。

零点校准：关闭取压阀门，打开排污阀，排空导压管内介质，待压力稳定后，通过万用表检测，确保变送器输出4mA零点信号（差压变送器需先注入隔离液再校准）。

量程验证：逐步开启取压阀门，通入实际工况压力，检查输出信号（如量程1MPa时，输出20mA），误差需≤±0.5%FS，若不达标，通过校准旋钮调整。

环境适应性测试：振动环境下观察信号是否稳定，高温/低温工况下检查保温/伴热装置是否有效，户外安装需检查防雨罩完好性。

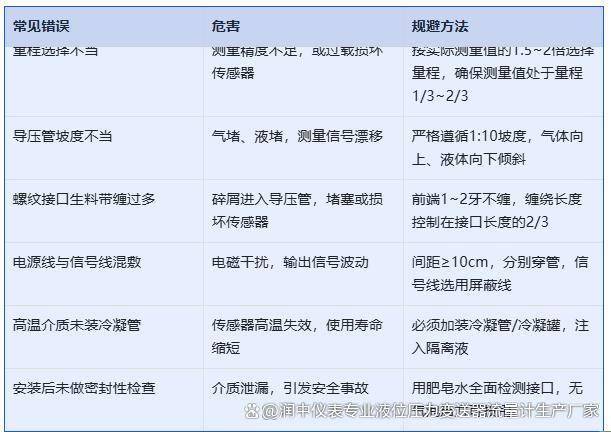

四、常见错误汇总与规避方法（重点关注）

五、安全与维护提示

高压管道安装前必须泄压，腐蚀性介质操作时佩戴防护手套、眼镜，高温介质需待管道冷却后操作。

安装过程中避免对变送器传感器施加额外应力，如拉扯导压管、敲击外壳。

投用后每周进行一次功能检查，每月一次精度检定，及时清理灰尘、检查密封件老化情况。

总结：压力变送器安装的核心是“匹配工况、规范流程、重视密封、做好调试”，只要严格遵循以上步骤，避开常见错误，就能保证测量精准和设备稳定运行。若遇到特殊工况（如强腐蚀、超高温），可根据介质特性进一步调整安装方案。
