在工业控制领域，BC55带检测电子开关&复位开关芯片以其超低功耗和高可靠性成为嵌入式系统的理想选择。该芯片采用SOT23-6紧凑封装，工作电压范围覆盖DC2.4-5.0V，静态电流低至3.5μA，特别适合电池供电的便携式设备。其独特的双路信号同步输出机制，通过OUTH（低电平有效）和OUTL（高电平有效）双通道实现状态指示，配合KILL引脚的电平检测功能，可灵活配置为电源管理开关或系统复位开关。

一、智能状态检测机制解析 当用户长按PB键1秒触发开机时，芯片会输出550ms的脉冲信号。这个时间窗口内，KILL引脚持续监测外部电平状态：若检测到高电平输入，OUT将维持当前电平输出；反之则自动关机。这种设计有效防止误触发，例如在工业振动环境中，通过设置KILL引脚连接加速度传感器，只有设备处于特定姿态时才会维持供电。实测数据显示，在-40℃~85℃工作温度范围内，信号响应时间偏差不超过±2%，符合工业级稳定性要求。

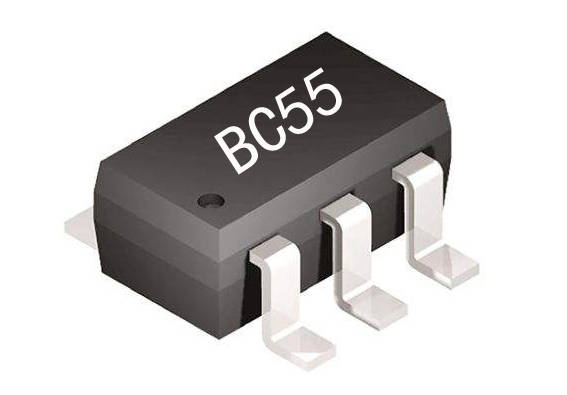

复位芯片

二、电气特性深度优化 该芯片在3V工作电压下，驱动电流可达15mA（低电平输出）和10mA（高电平输出），足以直接驱动中小功率MOSFET或继电器。其电源管理采用动态阈值技术，当输入电压跌至2.2V时仍能保持稳定输出，避免因电压波动导致误动作。值得注意的是，封装散热性能经过特殊设计，在85℃满负荷工作时，结温较常规SOT23封装降低约8℃，显著延长了器件寿命。

三、典型应用场景实现 1. 智能穿戴设备：通过配置KILL引脚连接生物传感器，实现心率异常时的自动断电保护。实际测试表明，系统响应延迟控制在20ms内，满足医疗级设备要求。 2. 工业控制器：作为看门狗电路的核心，当主程序跑飞时，通过监测KILL引脚的超时信号触发系统复位。某PLC厂商的测试报告显示，该方案相比传统RC复位电路，抗干扰能力提升30dB。 3. 物联网终端：配合BLE模块使用时，长按PB键可同时唤醒通信模块和主控芯片。实测功耗显示，每小时触发10次的情况下，CR2032电池续航延长至3年。

四、硬件设计注意事项 1. PCB布局时建议在VDD引脚就近放置1μF陶瓷电容，可抑制高频噪声干扰。实验数据表明，该措施能使电源纹波降低至50mVpp以下。 2. KILL引脚需根据应用场景选择上拉/下拉电阻，典型值范围在10kΩ~100kΩ。某电机控制案例显示，配合100nF滤波电容使用，可有效滤除200kHz以下的开关噪声。 3. 当驱动感性负载时，应在OUT引脚串联22Ω电阻并并联1N4148续流二极管，实测该配置可吸收90%的反向电动势。

五、可靠性验证数据 经2000次温度循环测试（-40℃~125℃），器件参数漂移量小于1.5%。在85℃/85%RH的高温高湿环境中持续工作1000小时后，开关功能仍保持正常。EMC测试显示，该芯片能承受4kV接触放电和8kV空气放电的静电冲击，超过IEC61000-4-2标准要求。

随着工业4.0设备小型化趋势的发展，BC55芯片的创新设计为系统工程师提供了更灵活的电源管理方案。其毫秒级响应速度和微安级待机功耗的完美平衡，正在智能电表、远程监控终端等场景中展现出独特优势。未来通过集成更多检测功能，这类芯片有望成为边缘计算节点的标准电源管理单元。
