引言

在新能源汽车电子系统中，LED光耦是实现高压电路隔离（如动力电池管理系统）与信号安全传输（如车载充电模块）的核心器件。其工作环境极为严苛，动力电池充放电时局部温度可达 125℃，靠近电机的区域温度甚至突破 150℃。

高温工况会直接导致 LED光耦光发射效率衰减、隔离性能下降，严重时还会引发电路短路、系统失效等安全风险。AEC-Q102认证作为车用光电器件的国际权威标准，针对高温等极端环境制定了严苛测试项目，其中相关的高温测试是 LED光耦切入汽车供应链的关键门槛。

本文聚焦 AEC-Q102认证核心要求，针对光耦隔离性能不足、LED高温光衰超标等常见问题，拆解关键测试项背后的技术逻辑，提供材料、工艺、结构全维度优化方案，助力厂商高效通过认证。

核心痛点：高温下 LED光耦的两大致命失效

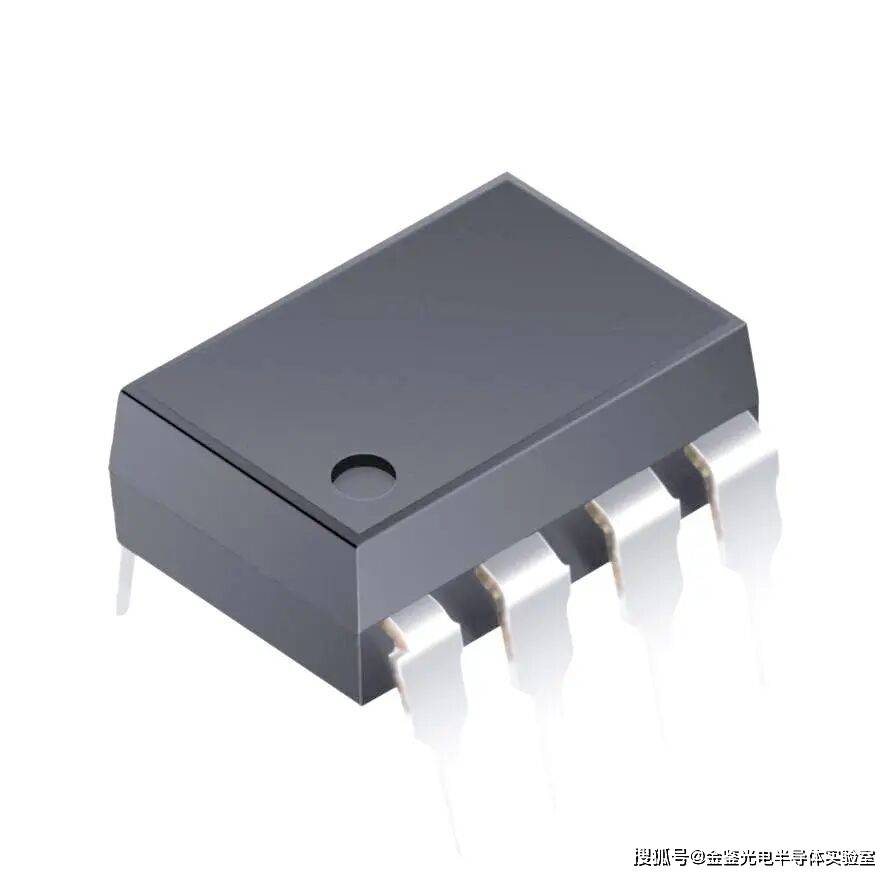

LED光耦由发光二极管（LED）与光敏元件（如光敏三极管）组成，二者材料特性与封装结构对温度高度敏感。以150℃高温为例，在这种环境下会引发多维度性能失效，其中最核心的两大问题直接影响认证通过率：

1.LED高温光衰超标

高温会导致 LED芯片量子效率下降、正向电压漂移，即使在额定电流下，光输出功率也可能衰减 40% 以上。这使得光敏元件接收的光信号不足，无法实现正常开关或隔离功能，最终导致各项测试数据超出认证允许范围。

2.隔离性能持续恶化

高温环境下，光敏三极管暗电流呈指数级增长，150℃ 下暗电流可达常温的 100 倍以上，直接导致光耦隔离电阻从10¹²Ω降至10⁸Ω以下。这远远无法满足新能源汽车高压系统 ≥5000Vrms的隔离耐压要求，同时封装老化、水汽渗透等问题会进一步加剧隔离性能衰减。

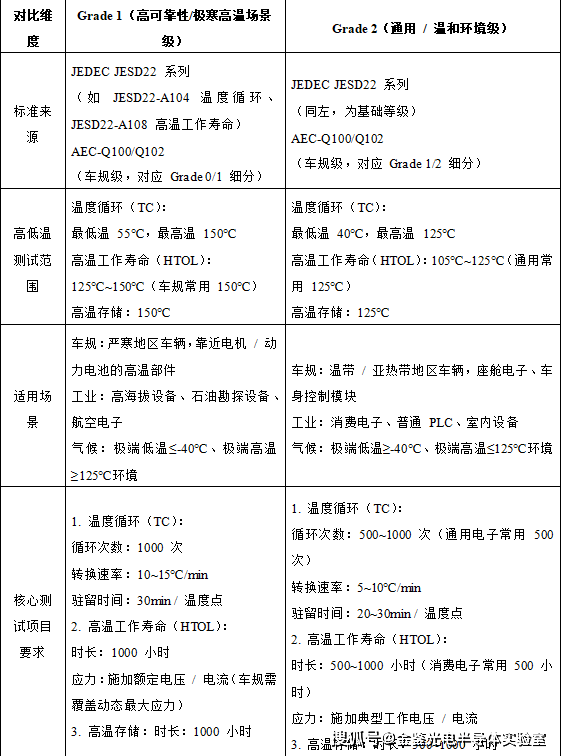

AEC-Q102测试与Grade 1/2高低温对应表

AEC-Q102认证中，高温相关测试是光耦隔离性能与光衰问题的主要考核场景，不同 Grade等级下的高低温测试要求存在明确差异，具体对应关系如下：

针对性优化方案：三大维度突破认证瓶颈

针对上述测试要求与失效痛点，厂商需从材料、工艺、结构三方面进行系统性优化，同时结合预测试筛选，确保隔离性能与抗光衰能力达标：

1.材料升级：筑牢高温耐受基础

LED芯片：选用碳化硅（SiC）或氮化铝（AlN）衬底，耐高温性与热导率更优，150℃ 下光效衰减率可控制在 20% 以内。

封装胶：替换环氧树脂为耐高温硅胶（耐温 ≥200℃）或玻璃绝缘子，硅胶可使 150℃ 存储 1000 小时后透光率保持 90% 以上，玻璃绝缘子可解决水汽渗透问题。

金线与支架：采用直径 ≥30μm 的高纯度金线，通过超声焊接增强键合强度；支架选用铜基覆钼（Cu-Mo-Cu）材料，匹配芯片热膨胀系数。

2.工艺改进：提升可靠性与一致性

芯片贴装：采用共晶焊接替代银胶贴装，热导率提升 5 倍以上，快速导出芯片热量，避免高温积累。

封装密封：引入激光焊接封装技术，密封精度达微米级，阻挡水汽与杂质进入，降低湿热测试失效风险。

批次筛选：量产环节增加 150℃、200 小时高温工作预测试，提前剔除 CTR 衰减超标的个体，将批次通过率提升至 95% 以上。

3.结构设计：优化散热与应力分散

散热结构：在光耦外壳设计散热鳍片或采用金属外壳封装，将 150℃ 下芯片结温降低 15-20℃，减少光衰与暗电流增长。

应力缓冲：在芯片与支架之间增加聚酰亚胺薄膜柔性缓冲层，吸收温度循环中的热膨胀应力，避免封装开裂与金线断裂。

实验室助力：高效通过认证的捷径

凭借成熟的并行测试模式与标准化流程，实验室将 150℃相关测试周期压缩至 45-60 天，远低于行业 80-100 天均值，同时出具 ISO/IEC 17025 认可的权威报告，助力企业高效通过 AEC-Q102 认证，降低整改成本，顺利切入汽车供应链。
