阴极保护电位测试桩是埋地管道、储罐、码头等金属构筑物阴极保护系统的核心监测装置，核心作用是将地下结构的保护电位引出地面，实现通电 / 断电电位、IR 降、保护效果的快速检测，是判断阴极保护是否达标、定位故障的关键设施。

一、核心定义与功能

1. 定义

电位测试桩是专门用于测量被保护金属结构（管道 / 储罐）相对于参比电极电位的专用装置，通过内置接线端子、测试电缆与参比电极，将地下电位信号引至地面，供便携式电位仪 / 万用表读取。

2. 核心功能

·电位测量：测自然电位、通电电位、断电电位（CIPS），判断是否在-0.85V ~ -1.20V（Cu/CuSO₄）有效保护区间。

·IR 降评估：区分真实极化电位与土壤电阻压降，避免误判保护效果。

·故障定位：通过分段测电位，快速定位涂层破损、阳极失效、绝缘接头故障。

·数据存档：长期记录电位趋势，支撑腐蚀评估与系统优化。

二、结构组成（标准电位测试桩）

1. 桩体（外壳）

·材质：主流为玻璃钢（GFRP）、HDPE、不锈钢 316L，耐腐、抗紫外线、抗冲击。

·规格：立式为主，高度1.2–1.5m，直径100–150mm；底部埋深0.5–0.8m，顶部设防水密封盖。

·特点：内置接线腔，防水防尘（IP65–IP68），防破坏。

2. 接线端子（核心）

·标配2–4 个铜质接线柱：

o管道端：接管道测试电缆（阴极）。

o参比电极端：接 Cu/CuSO₄参比电极。

o备用端：用于电流 / 绝缘测试扩展。

·端子需镀锡 / 镀金，防氧化、低接触电阻。

3. 测试电缆

• 管道侧：铜芯屏蔽电缆（≥2.5mm²），一端焊接 / 夹具连接管道，另一端入桩体端子。
• 参比电极侧：专用低阻电缆，连接参比电极与桩体端子。
• 要求：耐腐、耐温（-40℃~+85℃）、抗机械损伤。

4. 参比电极（测量基准）

• 首选：Cu/CuSO₄（硫酸铜电极），稳定、常用、适配土壤环境。
• 安装：埋于管道侧方 1.5m、与管道同深度，周围填细土 / 饱和电解液，确保与土壤充分接触。

三、工作原理

基于电化学电位差测量：

1.参比电极提供稳定基准电位（≈+0.316V vs SHE）。

2.测试电缆将管道阴极电位引至地面端子。

3.用高阻电位仪（≥10¹²Ω） 测量管道与参比电极间电位差，即为管道保护电位。

4.断电测量（切断保护电流）可消除IR 降，得到真实极化电位。

四、选型与分类（按功能 / 材质）

1. 按功能（最常用）

·纯电位测试桩：仅测电位，2–4 端子，结构简单、成本低，长输管道标配。

·电位 + 电流测试桩：6–8 端子，可同时测电位、保护电流、绝缘接头电阻。

·智能测试桩：内置传感器、无线传输（LoRa/4G），自动采集、上传、预警，适合无人值守场景。

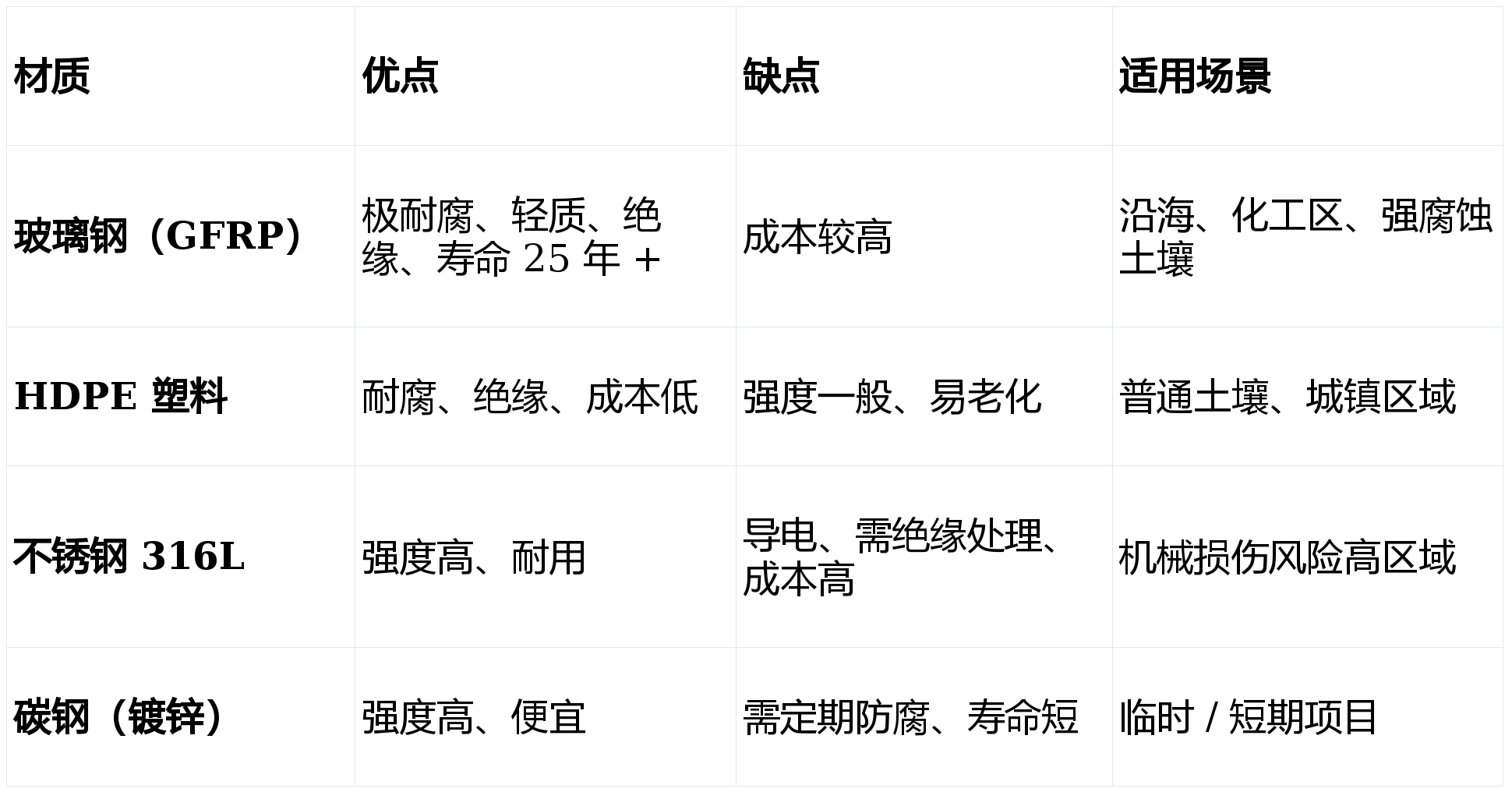

2. 按材质

五、安装规范（关键要点）

1. 布设间距

·长输管道：1–3km / 个；城镇 / 杂散电流区：≤1km / 个；穿越 / 分支点加密。

·储罐：沿罐周均匀布设 4–8 个，距罐壁3–5m。

2. 安装步骤

1.基坑：底部铺150mm 细沙夯实，浇筑C30 混凝土基座，确保桩体垂直（偏差≤0.5°）。

2.参比电极：埋于管道侧下方 30–50cm 同土层，周围回填细土，压实并浇水饱和。

3.电缆连接：管道侧焊接 / 专用夹具连接，做防腐密封；电缆入桩体后固定端子，做好防水。

4.桩体固定：回填土分层夯实，顶部做防水密封，标注编号、位置、测试参数。

六、检测方法与合格标准

1. 测量步骤（标准流程）

1.准备：高阻电位仪、Cu/CuSO₄参比电极、测试线。

2.通电电位：直接测管道端子 — 参比电极电位。

3.断电电位：瞬时切断保护电流（≤0.5s），测断电瞬间电位（消除 IR 降）。

4.记录：填写桩号、日期、电位值、环境条件。

2. 合格判定（Cu/CuSO₄基准）

·有效保护：断电电位 ≤ -0.85V（且 ≥ -1.20V，防过保护析氢）。

·保护不足：> -0.85V，需增大保护电流或补加阳极。

·过保护：< -1.20V，易导致涂层剥离、氢脆。

七、日常维护与巡检

1. 巡检周期

·常规：每季度 1 次；腐蚀严重区：每月 1 次。

·年度：全面检测 + 端子清洁 + 参比电极校验。

2. 维护要点

·外观：检查桩体稳固、无倾斜、无破损，密封盖完好，标识清晰。

·内部：清理杂物、积水；检查接线牢固、无锈蚀、无断线；端子氧化需打磨至金属本色。

·参比电极：检查电解液液位，及时补充；每年校验电极电位（偏差≤±5mV）。

·数据：定期对比历史数据，异常立即排查（涂层破损、阳极失效、杂散干扰）。

八、选型与采购建议

1.优先选玻璃钢材质，耐腐、绝缘、寿命长，综合成本最优。

2.端子选铜质镀锡，确保长期低阻连接。

3.参比电极选长效 Cu/CuSO₄，寿命≥5 年。

4.智能型适合长距离、无人值守管线，可远程监控、自动预警。
