外面烽火正盛，国内却进行着一场属于中国半导体产业的“成人礼”。

2026年3月的最后一周，上海新国际博览中心，1500家展商、18万专业观众、5000多个展位—SEMICON China 2026的数据刷新了历史记录。

今天，存储芯片和半导体设备板块领涨，半导体设备ETF易方达(159558）涨2.31%。

相比数字，更值得关注的，是国内半导体行业底层逻辑的变化。

01一场“成人礼”

本次SEMICON China 2026，发布了多款最新的国产半导体设备。

如北方华创，发布了三款新品：

全新一代12英寸NMC612H电感耦合等离子体（ICP）刻蚀设备、12英寸Qomola HPD30混合键合设备、高深宽比TSV电镀设备Ausip T830。

其中，ICP刻蚀设备将小尺寸刻蚀的深宽比提升到“数百比一”，均匀性带入“埃米级”，可满足更先进节点的芯片制造要求；混合键合设备成为国内率先完成D2W混合键合设备客户端工艺验证的厂商，意味着北方华创进入到3D集成混合键合装备领域。

中微公司也有四款新产品同时亮相：

新一代电感耦合ICP等离子体刻蚀设备Primo Angnova、高选择性刻蚀机Primo Domingo、智能射频匹配器、蓝绿光Micro LED量产MOCVD设备。

其中，Primo Domingo填补了国内在下一代3D半导体器件制造中关键刻蚀工艺的自主化空白；Primo Angnova则为5纳米及以下逻辑芯片提供了自主可控的ICP刻蚀工艺解决方案。

拓荆科技则发布了低介电薄膜设备、PEALD原子层沉积设备等新品。

值得关注的是其全球首创的Volans 300键合空洞修复设备，可解决键合界面空洞修复难题，提高3D IC产品良率。

华海清科携CMP设备Universal-S300、晶圆边缘修整机、大束流离子注入机等全系列产品亮相。

盛美上海推出全新产品组合架构“盛美芯盘”，将产品划分为八大系列。

新凯来虽然今年缺席，但其旗下子公司万里眼首发了110G高端信号与频谱分析仪，在频率、底噪及实时分析带宽方面达到全球领先水平。

这批新品的密集发布，释放了一个清晰信号：国产半导体设备已经不只是“能用”，而是开始向“好用”和“高端”冲刺。

另外一些数据，也显示某种大变局。

例如国内厂商占比约80%，海外厂商的展示力度、展位规模较往届明显收缩，美系厂商数量逐年下降，日韩企业的展出规模也有所缩减。

预示着，中国半导体产业的格局，正在从“海外主导”加速向“内外均衡、本土崛起”转变。

展会的核心论坛、新品发布、技术交流开始以国内企业为主导，本土企业开始主动定义国内先进制程、先进封装等方向的技术路线。

02更深层的意义

将SEMICON China 2026上密集发布的新品与产业宏观数据放在一起看，就不再是孤立的事件，而是中国半导体产业从“单点突破”向“全产业链崛起”转变的缩影。

SEMI的几组关键数据，为这一判断提供了坚实的宏观注脚。

首先是晶圆产能的增长。

数据显示，2020年至2030年间，中国晶圆产能将从490万片增至1410万片，十年间翻近三倍，全球市场份额从20%跃升至32%。

这意味着中国不仅是全球最大的半导体消费市场，更正在成为最重要的产能中心，庞大的产能基数，为国产设备、材料、零部件提供了丰富的验证和应用场景。

其次是新建晶圆厂的全球占比。

到2028年，全球将新建108座晶圆厂，其中亚洲占84座，而中国独占47座，超过亚洲新增产能的一半，接近全球新增产能的45%。

密集的产能扩张，意味着未来三年将是国产设备批量进入产线的关键窗口期，每一座新厂的建设，都可能是国产替代落地的机会。

第三是成熟制程的产能布局。

在22nm至40nm这一全球需求量最大的主流制程节点，中国产能占比将从2024年的25%提升至2028年的42%。

成熟制程是国产化率提升最快的领域，也是去胶、清洗、刻蚀等国产设备实现批量应用的主战场。

SEMICON展会的火爆，展商数量和观众规模的“多”，本质上正是这些产业基本面变化的集中体现。

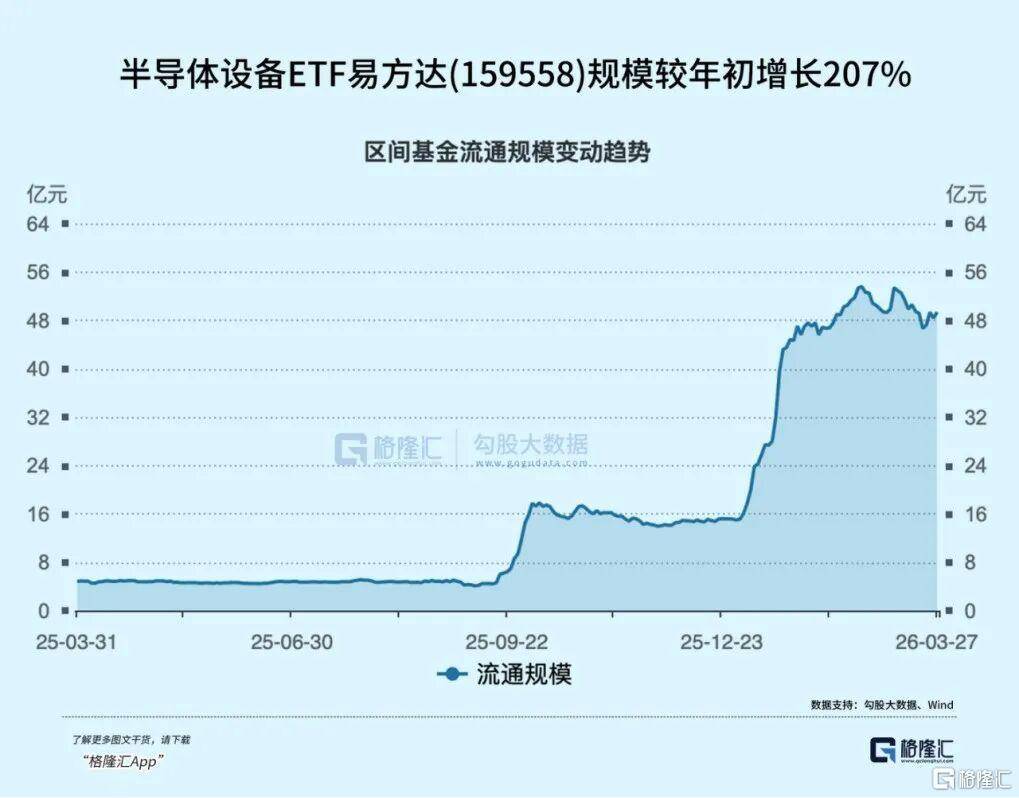

二级市场方面，半导体设备ETF易方达(159558)近60日获得36.98亿元资金净流入，规模由年初的16.07亿元，大幅增长至最新49.35亿元，增长207%。

半导体设备ETF易方达(159558)近一年涨幅63.7%，位居市场同类指数第一。

半导体设备ETF易方达跟踪中证半导体材料设备主题指数，聚焦半导体产业链上游，半导体设备占比62.6%、半导体材料占比23.8%，覆盖光刻机、蚀刻机、薄膜沉积设备及硅片、光刻胶等关键环节龙头企业，成份股包括中微公司、北方华创、长川科技、拓荆科技、华海清科、沪硅产业、中科飞测、南大光电、芯源微、江丰电子等细分龙头企业。

半导体设备ETF易方达联接基金(A/C:021893/021894)为场外布局半导体的投资者提供了便捷工具。

03三大驱动力

目前来看，整个国产半导体行业，有三大驱动力：

第一，国产替代。

SEMICON上呈现的图景很清晰：海外厂商占比持续下降，国内厂商主导性增加。

这种变化不是短期现象，而是产业格局的根本性转变。

替代空间方面，最新的统计数据（或口径有别）：

中国半导体设备整体国产化率约35%，去胶设备达80%-90%，刻蚀与薄膜沉积约40%，光刻与量测设备仍低于5%；

成熟制程芯片国产化率接近45%，正迈向55%的年度目标；

光刻胶领域，g/i线国产化率20%-25%，KrF约3%，ArF不足1%，高端市场仍被日美垄断。

第二，传统下游需求（短期看，以涨价存储为例）。

全球层面，存储芯片价格持续上涨，TrendForce大幅上修DRAM和NAND Flash合约价涨幅，成熟制程晶圆代工厂联电、世界先进、台积电最快4月起调升报价，幅度最高达一成。

国内代工厂的产能利用率持续处在高位，其中，中芯国际4Q25为95.7%，华虹半导体高达103.8%，正刺激代工厂扩产。

其中，中芯国际2025年资本开支81亿美元，高于年初预期，预计2026年资本开支与2025年相当。

第三，AI带来增量空间（更长期的需求）。

世界半导体贸易统计组织（WSTS）预测，2026年全球半导体市场规模将同比增长26.3%，达到9750亿美元。德勤则进一步估算，2026年生成式AI相关芯片营收将接近5000亿美元，占全球芯片销售额的一半左右。

这说明，AI不是半导体行业的“一个增长点”，而是贡献了行业增量的一半以上。

更长期看，AI算力重心正从“训练”转向“推理”。

国内日均Token调用量已突破140万亿，推理算力占比将超70%，这意味着AI对半导体的需求将从少数巨头购买高端GPU，扩散至全行业采购各类芯片—专用推理芯片、边缘AI、AI手机、AI PC正在成为新的增长极。

可以看出，AI并不是半导体行业的一个细分赛道，而是驱动整个行业进入结构性景气周期的全局引擎。

04结语

站在2026年3月末回望，SEMICON China 2026是中国半导体产业的一次集体亮相。

1500家展商、80%国内厂商占比、埃米级刻蚀设备、5纳米刻蚀方案，宣告技术正在突破，产业正从“能用”向“高端”跨越。

SEMI数据勾勒出清晰的增长路径：到2028年，中国新建晶圆厂占全球新增产能近一半；2030年晶圆产能将达1410万片，十年翻三倍，全球份额升至32%；在22nm至40nm主流节点，中国产能占比将从2024年的25%提升至2028年的42%。

替代空间依然广阔：设备整体国产化率约35%，去胶、清洗已超70%，但光刻、量测仍不足5%；光刻胶领域，g/i线仅20%-25%，KrF约3%，ArF不足1%。即便不考虑行业增长，替代空间依然可观。

AI正将行业推入万亿美元时代，需求从少数巨头购买高端GPU，扩散至全行业采购各类芯片，从先进制程到成熟制程，从算力芯片到设备材料，全产业链都在被重新定价。
