在通信系统误码率测试、雷达回波模拟、高精度测量或音频互调失真分析中,测试流程高度依赖任意波形发生器(AWG)来生成高纯度、可控的基准信号。然而,在设置AWG循环输出特定频率波形时,输出信号常在时域连接处出现突发的电压阶跃,并在频域分析中显现出非期望的离散频谱杂散。这种现象会导致测试数据偏离理论预期,进而影响整个测试验证系统的参考价值。
该现象在电子测试工程中被称为相位不连续性(Phase Discontinuity)。其本质并非硬件故障,而是源于AWG底层工作原理与数字信号处理中的边界约束。本文将分析这一问题的物理根源、系统级危害,并提供相应的技术对策,以确保信号生成的精准度与频谱纯净度。

任意波形发生器(AWG)通过读取内存中预存的数字采样点,在时钟驱动下通过数模转换器(DAC)按固定的采样率重建波形。与连续生成的模拟信号不同,AWG输出的是有限长度波形片段的循环重复。

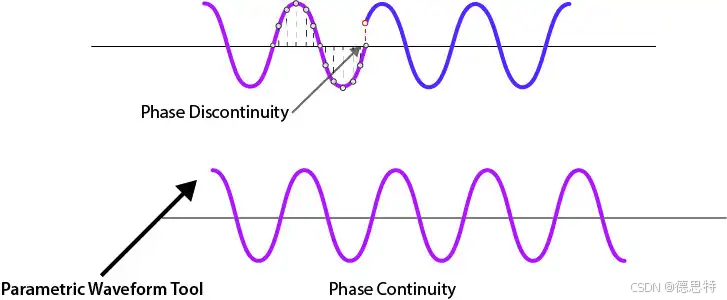

相位不连续性的底层逻辑在于:循环播放的波形片段,其总时间长度未能精确等于目标信号完整周期的整数倍。
信号循环的数学边界
波形能否实现无缝循环,取决于采样率、目标信号频率以及内存总采样点数三者之间的匹配状态。
这种时域上的阶跃突变,在频域进行傅里叶变换后,表现为目标频点之外的宽带离散频谱杂散(Spur),直接抬高了系统的本底噪声,破坏了信号的频谱纯净度。
相位不连续引入的时域畸变与频谱杂散,会对多个应用领域的测量准确性产生负面影响:
通信系统测试:恶化误差矢量幅度(EVM)
在 5G、卫星通信等高阶正交振幅调制(如 16QAM、64QAM)的接收机测试中,基带 I/Q 信号若在循环边界产生相位突变,会导致星座图上的交调点产生偏移,造成星座点模糊及 EVM 指标劣化。这会引发误码率(BER)异常升高,导致研发人员对接收机解调算法产生误判。
雷达模拟:破坏信号相干性
脉冲多普勒雷达的回波模拟需要高相干性的脉冲序列。波形衔接处的相位突变会破坏脉冲之间的固定相位关系,导致雷达信号处理算法在解算目标速度与距离时产生虚假谱线,从而掩盖真实目标或输出错误的运动参数。
器件表征:掩盖真实的非线性失真
在利用多音(Multitone)或扫频信号对滤波器、射频放大器进行线性度测试时,测试核心在于捕捉输出端的谐波失真与互调失真(IMD)。相位不连续诱发的宽带杂散会交织在器件自身的非线性产物中,导致测试系统无法准确量化被测器件(DUT)的真实非线性指标。
面对多音信号或具有复杂占空比的脉冲序列,传统的依靠人工计算采样率与内存点数的方法难以解决边界衔接问题。为了在物理输出端抑制高频噪声和杂散,现代高性能信号测试方案倾向于采用高规格硬件总线架构配合智能波形算法。
硬件架构与底层指标的支撑
软件层面的自适应优化必须依赖高性能、高动态范围的底层硬件架构,才能将理论上的连续性转化为物理输出的纯净度:
参数化自适应算法

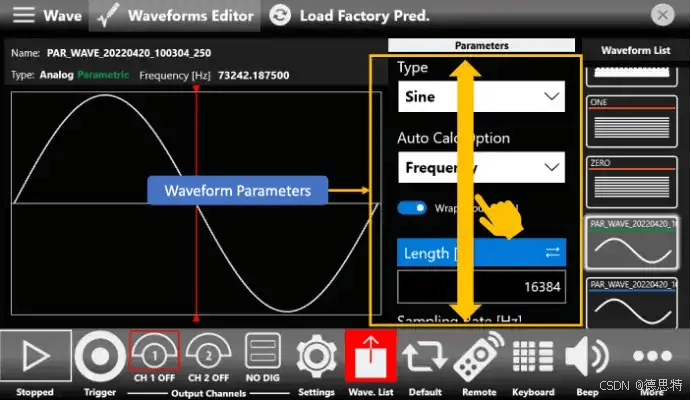

基于高性能硬件平台,先进的波形设计与控制软件引入了参数化建模机制。用户无需手动编辑或计算离散的采样点,直接配置频率、幅度、脉宽、上升/下降时间等物理参数,由软件后台执行自适应周期匹配算法。

以德思特方案为例,系统通过集成的 TS-TrueArb 波形软件及配套编辑器,提供了自适应周期对齐和优化机制:

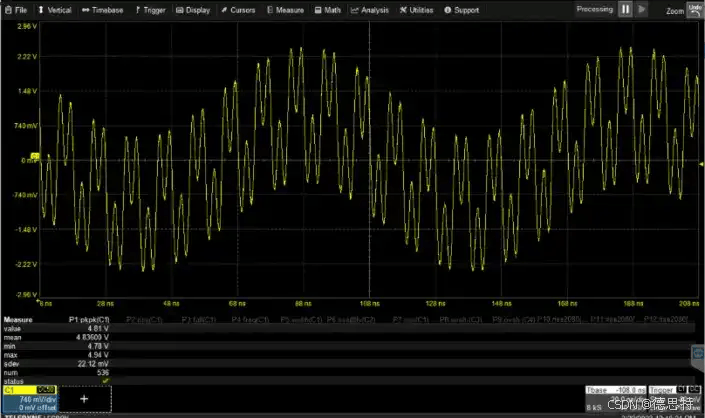

通过引入德思特基于 PCIe/PXIe/LXI 多种总线架构的高性能任意波形发生器,配合 TS-TrueArb 与 SBench 6 控制软件平台,测试工程师能够先依托低抖动、高垂直分辨率的硬件基石,再利用参数化自适应波形功能消除循环边界的相位不连续性。这种软硬件协同的设计方案,使得复杂的脉冲序列、多音信号和调制波形能够在实验室内以高保真度、无杂散的形式重现,为通信、雷达和前沿科研测试提供了稳定可靠的信号保障。
