你肯定遇到过这样的情况：精心设计的电路板，一上电，单片机或者某个关键芯片就莫名“罢工”了。排查半天，最后发现祸根是远处电机启停或电源波动传来的一瞬间高压。这种令人头疼的问题，如何从根本上防御？答案往往在于电路设计中一道看不见的“护城河”——光耦，即光电耦合器。

一、 为什么需要隔离？光耦的四大核心作用

在深入原理之前，我们必须明确，在电路中加入光耦隔离，究竟解决了哪些至关重要的问题？

1. 电气隔离，保障安全这是光耦最根本的作用。它能在输入与输出两端之间建立数千伏（如AC 5000V）的电气绝缘强度。这意味着，即使电机控制端发生短路、漏电等故障，产生的高压也无法直接窜入低压的控制电路，从而有效保护了核心芯片和操作人员的安全，满足了安规的基本要求。这正是光电耦合器设计的初衷。
2. 消除地线环路噪声在长线传输或系统中有多个接地点时，不同“地”之间可能存在电位差，形成“地线环路”，产生共模噪声。光耦切断了输入/输出之间的电气连接（包括地线），从而彻底阻断了此类噪声的传播路径，确保了信号传输的纯净。
3. 电平转换与接口匹配光耦输入侧和输出侧可以完全独立供电。这意味着，你可以轻松地用单片机3.3V的GPIO口，去控制一个由24V工业电源驱动的电路，实现了不同电压系统之间的无缝、安全“对话”。
4. 抑制瞬态干扰对电机、继电器等感性负载进行开关时，会产生强烈的电压尖峰和电磁干扰。光耦的物理隔离特性，能够极大抑制这些快速瞬态脉冲的传导，提高整个系统的抗干扰能力与可靠性。

二、 光耦隔离的工作原理：一场“电-光-电”的精确转换

光耦，全称光电耦合器，其核心原理并不复杂，但却极为精巧。它将电信号转换为光信号，再复原为电信号，利用光作为介质实现隔离。市面上常见的光电耦合器类型多样，从基本的晶体管输出型，到适用于模拟信号精密传输的线性光耦，再到为提高电流传输能力而设计的达林顿光耦，都基于这一核心物理原理。

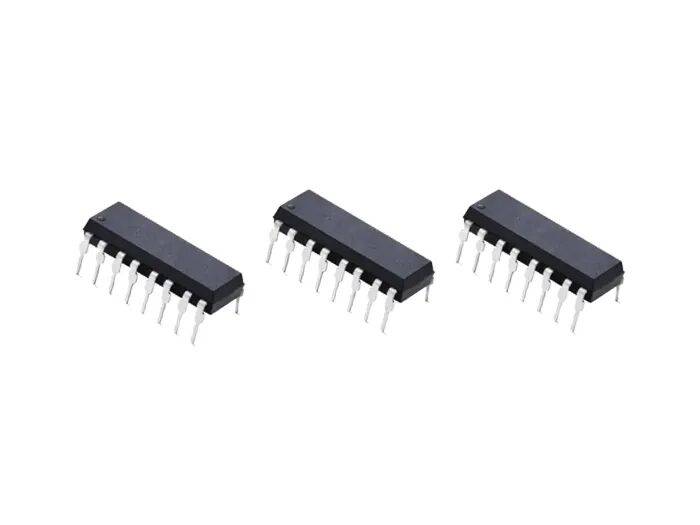

典型结构：一个封装内，集成了一个发光器件（通常是红外LED）和一个受光器件（如光敏晶体管、光敏二极管、或用于构成达林顿光耦的达林顿管等），两者面对面放置，但电气上完全绝缘。

工作四步曲：

1. 电生光：当输入侧有电流流过内置的LED时，LED会发光。光的强度与输入电流的大小成正比。对于需要高精度线性传输的场景，线性光耦会对这一过程进行特殊优化。
2. 光传输：发出的光穿过透明的绝缘介质（通常是硅胶或空气），到达输出侧的受光器件。这段光路是电气隔离的物理实体，是任何类型光耦的基础。
3. 光生电：受光器件接收到光照后，其特性发生变化。例如，光敏三极管其集电极-发射极之间的电阻会急剧下降；而达林顿光耦内部采用复合管结构，能提供更大的输出电流。
4. 电输出：此时，如果在输出回路中施加电压，就会产生一个与输入光强（即原始输入电流）成比例的输出电流，从而完成了信号的复原与传递。整个过程，信号的传递完全依赖于“光”，输入与输出之间没有直接的电气连接，从而完美实现了“隔离”的使命。

三、 关键参数与选型：从基础光耦到达林顿光耦

理解了原理，在实际应用中该如何选型？无论是标准光耦、线性光耦还是达林顿光耦，都需要关注以下几个核心参数：

• 隔离电压：指输入输出间能长时间承受而不被击穿的电压值，是安全性的直接体现。根据应用环境选择，如AC 2500Vrms 或 AC 5000Vrms。这是选择任何光电耦合器的首要考虑。
• 电流传输比：CTR，指输出电流与输入电流的百分比，代表了光耦的传输效率。CTR会随着时间和使用而衰减。达林顿光耦通常具有很高的CTR，适合驱动较小负载。
• 开关速度：对于传输数字脉冲信号的应用，上升/下降时间、传播延迟是关键，高速光耦可达到MBit/s量级。线性光耦则更注重传输的线性度与稳定性，用于模拟量隔离。
• 共模瞬态抑制：CMTI，指光耦抵抗输入输出两端之间快速电压变化干扰的能力，在电机驱动等噪声恶劣场合尤为重要。

在实际采购与方案设计中，选择一家技术可靠、产品线丰富的供应商至关重要。例如，在光耦器件领域深耕的东莞市洲创实业，能够为工程师提供从标准光电耦合器、高速光耦到线性光耦等多种解决方案，帮助客户根据具体的隔离电压、速度、电流需求精准选型，确保设计的可靠性与性价比。

在电气世界，绝对的“自由连通”往往意味着风险。光耦隔离，这道由光构筑的无声屏障，是现代电子系统实现安全、可靠、抗干扰运行的基石技术之一。从家用电器到航天设备，光耦与光电耦合器的身影无处不在，沉默地履行着隔离与守护的职责。无论是需要高精度模拟信号隔离的线性光耦，还是需要强劲输出驱动的达林顿光耦，都是这道屏障上的重要一环。下一次当你设计电路时，不妨思考一下：这里，是否需要一道这样的“光之护城河”？

在你的产品中，光耦主要应用在哪个环节，解决了什么棘手问题？欢迎在评论区分享你的实战经验。
