在半导体器件测试领域，三极管（BJT）的参数测量是评估其性能与可靠性的基石。传统的数字万用表（DMM）通常只能进行简单的通断测试或粗略的hFE（直流电流增益）估算，这在面对低功耗、高精度模拟电路设计时往往力不从心。

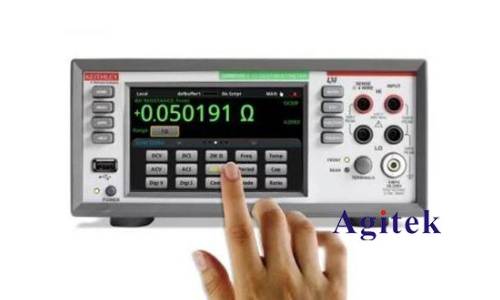

吉时利（Keithley）DMM7510作为一款7½位图形化采样万用表，融合了高精度测量、1MS/s的高速数字化仪和触摸屏图形分析功能，为三极管测量带来了“示波器视角”与“皮安级精度”的独特组合。本文将探讨如何利用DMM7510的高阻测量模式、偏置补偿及图形化工具，对三极管进行深度“体检”。

一、攻克泄漏难题：精准测量Iceo与Icbo

在测量三极管的集电极-发射极截止电流（Iceo）或集电极-基极截止电流（Icbo）时，最大的挑战在于被测电流极其微弱（可能低至nA甚至pA级），且极易受到测试线杂散电容和环境噪声的干扰。

技巧1：启用10GΩ高阻模式与低电流量程传统的数字万用表输入阻抗多为固定10MΩ，在测量纳安级电流时会产生较大的分压误差。DMM7510在100mV至10V量程下，可提供>10GΩ的输入阻抗。这相当于在测量基极或集电极微弱泄漏电流时，万用表几乎不从电路索取电流，确保了数据的真实性。操作时，建议切换至 100μA或10μA量程，利用其100pA的灵敏度捕捉极其微弱的漏电迹象。

技巧2：利用“Digitize”功能捕获上电瞬态传统的直流电流测量只能看到稳定的最终值。对于MOSFET或某些达林顿管，Gate极或基极在充电瞬间会有浪涌电流。DMM7510的 数字化采样（DigitizeCurrent） 功能能以 1MS/s的速率 捕获电流波形。在测量NPN管的Ib（基极电流）启动特性时，可以在触摸屏上设置 EdgeTrigger（边沿触发） ，观察基极电流是否存在过冲尖峰，这对于判断三极管驱动电路的稳定性至关重要。

二、消除导线误差：四线制与偏置补偿测Rce(on)

三极管的饱和电阻或开态电阻（Rce(on)）通常很小（毫欧级别），普通的两线制电阻测量无法消除测试引线自身的电阻，会导致读数偏差。

技巧3：四线制（4-Wire）开尔文连接将DMM7510设置为四线制电阻模式。需将SourceHI/Sense HI 连接至集电极，SourceLO/Sense LO 连接至发射极。这一配置能强制电流通过三极管，同时独立测量电压降，从而自动减去线阻影响。

技巧4：开启偏置补偿（OffsetCompensation）由于三极管是半导体器件，测量回路中可能存在的热电势（EMF）会引入电压偏置，导致电阻读数错误。在DMM7510的电阻功能菜单中，务必开启 偏移补偿（OffsetComp）。DMM7510会通过交替施加正负电流并计算差值，有效消除热电势误差，这对于表征小信号三极管在特定Ic电流下的Vce(sat)饱和压降非常有用。

三、动态分析：绘制三极管的输出特性曲线

这是DMM7510区别于普通万用表的最大优势。普通的点测量无法展示三极管从截止区到饱和区的完整特性。

技巧5：使用双扫描与图形化分析虽然DMM7510是万用表而非源表（SMU），但结合外部可编程电源，它可以利用图形化界面（GraphingUtility）进行分析。

阶梯式基极电流注入：使用外部电源给基极提供步进的电流（Ib）。

同步数字化采集：利用DMM7510的 DigitizeVoltage 模式，以高分辨率采集集电极电压（Vce）和集电极电流（Ic）。

结果比对：DMM7510支持在同一个图形界面下显示多达 4个读数缓冲区（ReadingBuffers） 的数据。你可以将不同Ib下的Ic-Vce曲线叠加显示，直观地观察放大区的平坦度。通过 光标（Cursors） 功能，可以直接在屏幕上滑动手指读取DeltaY（电流增益）和DeltaX（压降），快速测算出该管子在当前工作点下的交流增益。

四、功率与热分析

对于功率三极管，散热设计是核心。DMM7510同样支持热电偶温度测量功能。在进行大电流测试时，可以将热电偶贴附在散热片上，同步记录温度随时间的变化曲线。结合DMM7510的 大容量内存（最高存储2750万个读数） ，你可以进行长时间的老化漂移测试，观察随着结温升高，放大倍数Beta是如何衰退的。

结语

吉时利DMM7510不仅是一台高精度的测量仪表，更是一个便携的波形分析平台。测试三极管时，我们需要突破传统的“通断档”思维，利用其 高输入阻抗 解决漏电流测量难题，利用 数字化采样 捕捉动态开关特性，并结合 四线制与偏置补偿 获取最真实的小电阻。通过这些技巧，工程师能精准判断三极管的真实性能，而不仅仅是“好坏”。
