什么是光耦继电器？

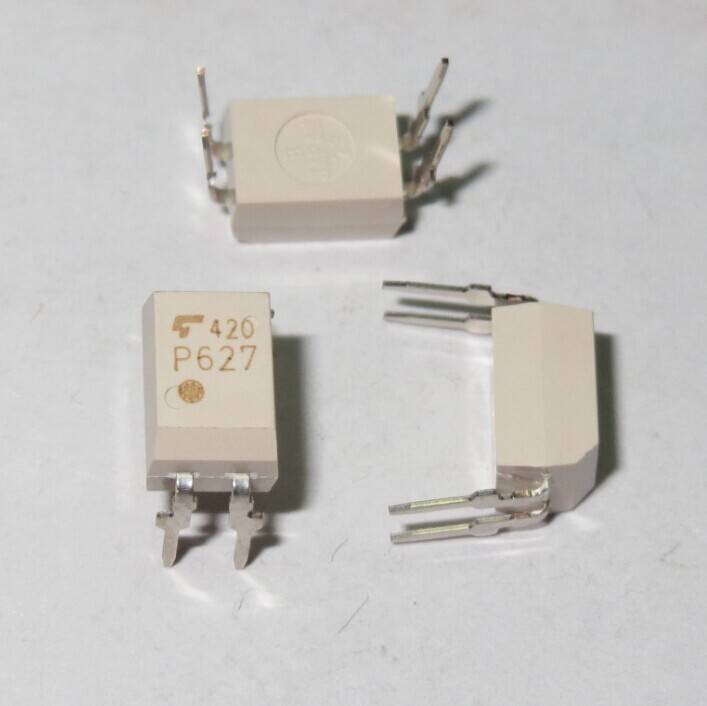

光耦继电器（Optocoupler Relay），又称光电耦合继电器或光隔离继电器，是一种利用光电耦合技术实现输入与输出电气隔离的电子开关器件。它由发光器件（通常是LED）和光敏器件（如光电晶体管、光电二极管或光控可控硅）组成，通过光信号实现控制回路与被控回路的电气隔离。

与传统电磁继电器相比，光耦继电器具有体积小、寿命长、无触点、无机械磨损、响应速度快等显著优势，在现代电子设备中应用越来越广泛。

光耦继电器的工作原理

光耦继电器的工作原理可以概括为以下几个步骤：

电-光转换：当输入端施加控制电压时，内部的LED发光二极管被点亮，将电信号转换为光信号。

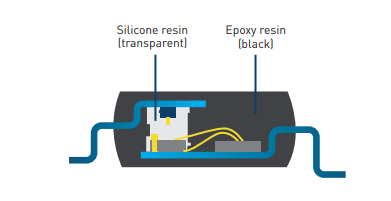

光传输：产生的光信号通过透明绝缘材料（通常是塑料或玻璃）传输到接收端。

光-电转换：接收端的光敏器件（如光电晶体管）检测到光信号后，产生相应的电信号或直接导通输出回路。

隔离实现：由于输入输出之间只有光路连接，没有电气连接，从而实现了数千伏的电气隔离。

光耦继电器的核心优势

电气隔离性能优异：输入输出间绝缘电压可达2500V-5000V，有效防止高压窜入低压控制回路。

无触点设计：无机械触点，消除了火花、电弧和接触电阻问题，适用于易燃易爆环境。

响应速度快：开关时间通常在微秒级，比机械继电器快100-1000倍。

长寿命：无机械磨损，使用寿命可达数亿次操作，远高于传统继电器。

体积小巧：采用半导体工艺，可实现微型化封装，节省PCB空间。

低功耗：驱动电流小，通常仅需5-20mA即可工作。

光耦继电器的行业应用

1. 工业自动化领域

在PLC控制系统、数控机床、工业机器人等设备中，光耦继电器被广泛用于：

数字信号隔离传输

I/O接口保护

电机控制

传感器信号隔离

过程控制系统的信号调理

其高抗干扰能力可确保工业现场复杂电磁环境下的可靠运行。

2. 电力电子与能源系统

智能电表的信号隔离

光伏逆变器的驱动电路

充电桩控制回路

电力监测设备的信号采集

继电保护装置的信号隔离

光耦继电器能有效隔离高压主回路与低压控制回路，保障设备和人员安全。

3. 医疗电子设备

医疗设备对安全性和可靠性要求极高，光耦继电器在以下应用中表现出色：

医疗影像设备（CT、MRI）的信号隔离

生命体征监测设备的电气隔离

医疗激光设备控制

手术机器人系统

便携式医疗电子设备

其无噪声、无辐射特性特别适合敏感医疗环境。

4. 通信与网络设备

程控交换机的信号隔离

基站设备的接口保护

光纤网络设备

数据采集系统的信号调理

通信电源管理

光耦继电器可防止地环路干扰，确保信号传输的完整性。

5. 消费电子与家电

智能家居控制系统

变频家电的驱动电路

安防系统信号隔离

电子门锁控制

白色家电的功率控制

其小型化和低功耗特性非常适合消费类电子产品。

6. 交通运输领域

电动汽车电池管理系统

车载充电机控制

轨道交通信号系统

航空电子设备

船舶自动化系统

光耦继电器耐震动、耐冲击的特性适合各种交通工具的应用环境。

7. 测试测量仪器

示波器的输入隔离

数据采集卡的信号调理

自动化测试设备

高精度测量仪器

实验室设备

可有效防止测量干扰，提高测试精度。

光耦继电器选型指南

在选择光耦继电器时，需要考虑以下关键参数：

输入特性：

触发电流（IF）

正向电压（VF）

反向电压（VR）

输出特性：

负载电压（VCEO或VDRM）

负载电流（IC或IT）

导通电阻（RON）

开关速度（ton/toff）

隔离性能：

隔离电压（Viso）

爬电距离

电气间隙

封装形式：

DIP封装

SMD封装

SOP封装

特殊定制封装

环境适应性：

工作温度范围

抗震动性能

防潮等级

光耦继电器使用注意事项

输入驱动电路设计：确保提供足够的驱动电流，通常需串联限流电阻。

输出负载匹配：不要超过最大负载电压和电流额定值。

散热考虑：大电流应用时注意散热设计，必要时加散热片。

PCB布局：输入输出端应保持足够距离，避免高压爬电。

静电防护：光耦器件对静电敏感，操作时需采取防静电措施。

寿命因素：虽然寿命长，但长期高温工作会影响性能，需留有余量。

未来发展趋势

随着技术进步，光耦继电器正朝着以下方向发展：

更高集成度：将多个通道集成在单一封装中，减小体积。

更智能功能：集成过流保护、过温保护等智能功能。

更低功耗：改进LED效率，降低驱动功耗。

更宽温度范围：适应-40℃至125℃甚至更宽的工作环境。

更高速度：开发纳秒级高速光耦器件。

新型材料应用：如GaN、SiC等宽禁带半导体材料的应用。

结语

光耦继电器作为现代电子系统中的关键隔离器件，以其优异的性能和可靠性，在工业、能源、医疗、通信等众多领域发挥着不可替代的作用。随着智能化、微型化趋势的发展，光耦继电器的应用前景将更加广阔。正确选择和合理使用光耦继电器，可显著提高电子系统的安全性和可靠性，是工程师设计隔离电路时的理想选择。
