无人机作为现代科技的重要载体，广泛应用于航拍、物流、巡检等领域。其电机驱动系统作为核心部件，直接影响飞行稳定性与安全性。然而，电机驱动故障常因复杂电磁环境、机械磨损等因素难以快速定位。普源示波器凭借其强大的频谱分析功能（FFT），为无人机电机驱动故障的快速诊断提供了高效工具。本文将结合普源示波器的操作技巧与无人机电机驱动特性，探讨如何利用FFT功能实现精准故障定位与高效维修。

一、无人机电机驱动故障特征与诊断难点

无人机电机驱动系统由电机、电子调速器（ESC）、电源及控制信号组成。常见故障包括电机转速异常、振动加剧、启动困难甚至突然熄火等。故障原因可能涉及电气干扰、机械磨损、电源纹波、控制信号失真等多方面。传统诊断方法需拆解部件或使用多仪器协同检测，耗时且效率低下。频谱分析通过解析信号频率成分，能够从根源上识别故障特征，例如电机轴承磨损会产生特定频率的振动信号，电源纹波则表现为特定频率的谐波分量。

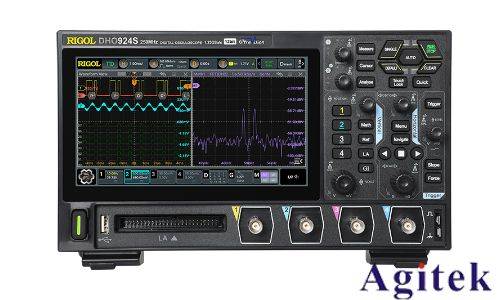

二、普源示波器FFT功能基础操作与配置

使用普源示波器进行电机驱动故障诊断，首先需要掌握FFT功能的基本操作与参数配置：

1. 激活FFT模式

进入示波器主界面，通过“MENU”键选择“分析”菜单，进入“FFT”子菜单并确认。使用CH1或CH2键选择待分析的输入通道，屏幕将切换至频谱显示模式，横坐标为频率（Hz），纵坐标默认为线性幅度（dBV或Vrms）。

2. 垂直与水平参数优化

垂直刻度调整：若信号动态范围大（如强基波与微弱谐波共存），切换至dBVrms对数刻度可清晰显示低幅度成分；若关注特定频段绝对幅度，则选择线性Vrms模式。

频率分辨率提升：通过“水平扩展”旋钮缩放频谱范围，调整“水平位置”设定中心频率，聚焦目标频段（如电机转动频率及其谐波）。

3. 采样与触发设置

确保输入信号频率在示波器带宽内（如普源DHO4404最大300MHz），避免混叠失真。

触发类型选择“边沿触发”稳定波形；周期性信号采用“实时采样”，瞬态信号切换至“峰值检测”模式。

4. 窗函数选择

进入“FFT设置”菜单，根据信号特性选择窗函数：

矩形窗：适用于瞬态信号分析，频率分辨率高；

汉宁窗：平衡频率与幅度精度，适合正弦波与窄带信号；

布莱克曼窗：抑制旁瓣效果最佳，用于单频信号谐波分析。

三、基于FFT的无人机电机驱动故障诊断流程

结合普源示波器的频谱分析功能，可系统化诊断电机驱动故障：

1. 信号采集与初步观察

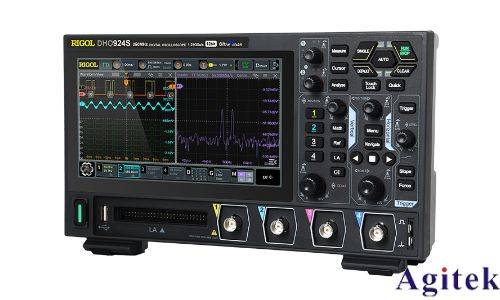

将示波器探头连接至电机驱动信号输出端（如ESC控制信号或电机电源输入端）。开启示波器后，观察时域波形是否存在异常抖动、尖峰或失真。随后切换至FFT模式，获取频谱图。

2. 频率特征识别与故障定位

机械故障诊断：电机轴承磨损或转子不平衡会产生与转速相关的频率分量（如基频及其谐波）。例如，若频谱中出现f=转速×极对数×谐波次数的峰值，提示机械部件需检查。

电源纹波分析：电源纹波可能导致电机抖动。观察频谱中是否存在50Hz/60Hz工频及其整数倍谐波，或开关电源特有的高频（如20kHz）谐波分量，判断电源滤波是否失效。

控制信号失真：若频谱中出现非预期的高频成分，可能由PWM控制信号畸变或电磁干扰引起，需检查ESC控制逻辑或屏蔽措施。

3. 干扰源排查与优化

环境电磁干扰常导致频谱图杂乱。可通过以下步骤优化：

使用AC耦合滤除直流偏移，避免频谱基线漂移；

启用“平均获取”功能（2-16次平均）抑制随机噪声；

检查探头接地是否良好，必要时使用屏蔽线缆或示波器硬件滤波器（如20MHz截止频率）。

4. 案例解析：电机转速波动故障

某无人机飞行时出现周期性抖动，频谱分析发现电机驱动信号频谱中除基频外，存在显著2倍频与3倍频谐波。进一步检查发现ESC输出PWM信号受电磁干扰产生畸变，调整信号线屏蔽并优化控制参数后，谐波消失，抖动问题解决。

四、诊断效率提升技巧与注意事项

1. 预定义参考频谱：利用示波器“REF功能”存储正常状态频谱，后续通过对比快速识别异常。

2. 自动化测量：启用自动测量参数（如峰值频率、谐波失真THD），快速量化故障特征。

3. 环境隔离：诊断时远离大功率电器，避免外部电磁干扰影响频谱精度。

4. 示波器校准：定期使用示波器自检功能检查内部电路，确保测量准确性。

五、故障诊断与预防性维护的结合

频谱分析不仅用于故障定位，还可辅助预防性维护。例如，定期监测电机驱动信号频谱，通过趋势分析提前识别轴承磨损、电源老化等潜在问题。结合无人机日常维护（如清洁、润滑、电源稳定性检查），可大幅降低突发故障概率。

普源示波器的FFT功能为无人机电机驱动故障诊断开辟了高效路径。通过系统化的频谱分析，工程师可快速定位电气、机械及干扰类故障，减少拆解与试错成本。随着人工智能与物联网技术的融合，未来示波器有望进一步集成故障智能识别算法，实现无人机健康状态的实时监测与预测性维护。掌握频谱分析技术，将使无人机维修与保障工作迈向智能化、精准化的新阶段。
