• 如何判断晶振是否起振？

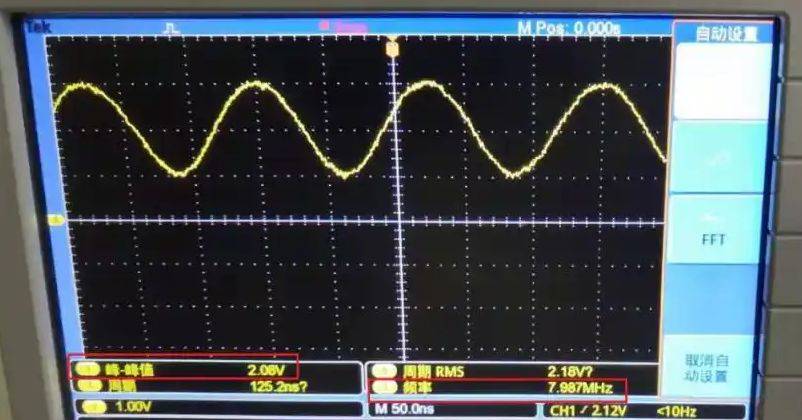

1. 用示波器看波形用示波器看波形是最直接的方法。因晶振波形的占空比为50%，所以测得的平均电压为1/2Vcc左右。

晶振波形一般是正弦波或者方波，当输出波形是方波时，一般上升沿比较陡峭，且包含了较多的高频信号，这个时候就要保证测试的带宽足够，理论值是带宽是被测信号频率的2倍，实际测试方波时带宽应该是被测信号频率的10倍。除了带宽之外，在测试晶振时，还有一点应该重点注意：晶振对电容负载较敏感，探头电容相对较大，相当于一个很重的负载并联在晶振电路中，容易导致电路停振而得不出正确的测量结果。所以在进行晶振测试的时候，需要保证足够的带宽和较小的输入电容。

2、用数字万用表的电压档测电压无源晶振具备两个管脚：频率输入脚与频率输出脚。若晶振已经起振，说明这两个管脚之间必然存在电压差，这样才会有流经的电流对晶片产生激励功率。所以，我们可以用万用表的直流电压档，测量晶振两个引脚的电压。起振的时候，晶振两端的电压一般为芯片供电电压Vcc的一半。但这里要注意，若芯片不良，则无法捕捉到晶振正在提供给它的正确的时钟信号。在这种情况之下，我们容易对晶振是否起振做出误判。

3、使用频率计测试使用频率计测量晶振频率输出脚位时，若有正常的波形（常见为方波，温补晶振有削峰正弦波输出）或正常频率信号输出，则可视为该晶振已经正常起振。

4、最后，听声音判断晶振是否起振的方法，并不可靠。因为晶体的振荡频率远超人耳能够听见的频率上限，有时能够听到反而是有问题的，说明晶体质量不佳，更多的时候，正常工作的晶体是不会发出任何人耳能听到的声音的，有时声音来自外电路元件。晶振是电路中必不可少的电子元器件，主要有无线数据传输和计时两种用途。

随着国内5G、新能源产业的迅速发展，国内晶振需求量快速增长，国内厂商正奋力追赶，加快国产替代进程。扬兴科技，便是其一。
