SVR-800KVA概述

上海长高继保的SVR线路自动调压器是可以根据线路电压的状况自动调整有载分接开关的档位实现对变压器变比的变化，从而保证输出电压稳定在一定的范围内。它可广泛使用于供电距离比较远、供电负荷大、电压波动大、电能质量达不到使用标准的供电线路。也可以用于电压质量不能满足生产需要的工、矿企业。

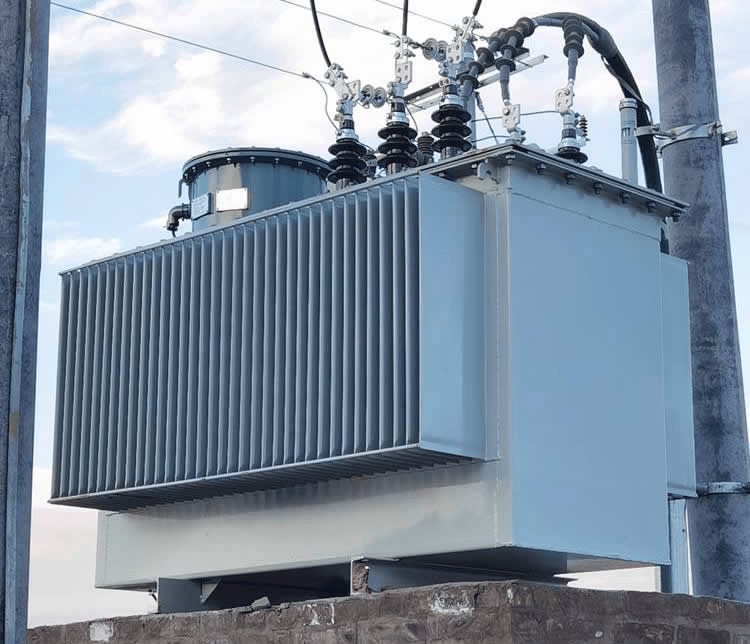

SVR-800KVA

SVR-800KVA线路馈线自动调压工作原理

SVR线路自动调压器共有三部分构成：自耦变压器、有载分接开关和自动控制器。

自耦变压器

整个线圈分为三部分：串励线圈、并励线圈，控制线圈。其中，串励线

圈是一个有多个抽头的绕组，这些抽头通过有载分接开关的不同接点串联在输入输出之间，改变分接位置,从而改变自耦变压器变比，达到调整电压的目的；并励线圈为自耦变压器的公共绕组，产生传递能量的磁场；控制线圈为控制器提供工作电源和采样信号。

有载分接开关

是可在带负载的情况下转换接点的开关。在自动调压器中，串联绕组的抽头接在有载分接开关的不同接点上，可以通过转换接点调节变压器变比来改变其输出电压。考虑有载分接开关寿命和用户调压精度要求,一般常用的有载分接开关的档位为7、9 档两种。

自动控制器

是整个装置的核心部分,它主要由单片机控制芯片、显示电路、按键电路、

电压采样、电流采样、状态输入、通讯端口、控制输出电路、数据存储等电路组成，应用了计算机技术、电子技术，具有可靠性高，抗干扰能力强可适应户外恶

劣环境。它采P0-P1-P2 电压信号和C1,C2 电流信号然后与程序里的设定值进行比较：超出设定值上限，发出指令控制有载分接开关上调；超出设定值下限，发出控制有载分接开关下调指令，进行调压操作。

1、采用自耦式变压器结构，可在±20％的范围内实现有载自动调压；

2、具有优良的控制性能和通信功能，实现了遥测、遥信、遥调和遥控“四遥”功能；

3、采用了独特的抗干扰措施，保证控制器正常工作；

4、控制器设有高、低档位限位保护防止分接开关卡死；

5、有载分接开关油箱和自耦式变压器本体油箱隔离；

6、体积小、容量大、重量轻、损耗低，易于安装；

7、具有显著的降耗节能效果。

自耦变压器

额定电压：10kV、6kV、35kV；

额定容量：500～5000KVA(6KV)、315kVA～12500kVA(10KV)、500～24000KVA（35KV）

额定频率：50HZ；

接线方式：三相三线式单绕组星形接线；

分接级数：7 档或9 档；

冷却方式：油浸自冷；

调压范围：（-10%～+10%），（-5%～+15%）或（0～+20%）可选；

自动控制器技术参数

工作电源：100V～260V 交直流，50HZ；

模拟量：2 路0～220V 的电压量输入，1 路0～5A 电流量输入，1 路铂电阻油温输入；

开关量：最大20 路开关量输入，最大6 路开关量输出

测量精度：0.5 级
