TVS（瞬态电压抑制）二极管是电路防护中的关键器件，用于吸收瞬态过电压和过电流，保护敏感的电子元件。深圳市阿赛姆电子有限公司（ASIM）提供了多系列TVS二极管产品，以下将严谨介绍其核心选型要点及代表性型号。

TVS二极管选型核心参数

进行TVS二极管选型时，需重点评估以下几个关键参数：

• 反向截止电压 (VRWM)：指TVS二极管在正常工作状态下可承受的最大反向电压。选型时应确保其大于被保护电路的最高工作电压，并留出适当余量。例如，对于5V系统，需选择VRWM ≥ 5.5V的TVS；对于12V系统，则需VRWM ≥ 13.2V。若VRWM选择过低（如12V系统选用VRWM＜14V的器件），可能导致器件误触发及漏电风险。
• 击穿电压 (VBR)：TVS二极管开始导通进入雪崩击穿的电压阈值，通常定义为通过1mA测试电流时两端的电压。高质量TVS二极管的VBR具有±5%的严格公差。
• 钳位电压 (VC)：这是衡量保护效果的核心指标，指TVS在承受最大峰值脉冲电流(IPP)时两端的电压。VC必须低于被保护器件的最大耐受电压。在实际应用中，通常要求VC ≤ 0.8 × VIC_max（被保护IC的最大耐受电压）。例如，若某芯片的绝对最大额定电压为20V，则应选择VC ≤ 18V的TVS二极管。
• 峰值脉冲功率 (PPP) 与峰值脉冲电流 (IPP)：峰值脉冲功率表示TVS能承受的最大瞬态功率，计算公式为PPP = VC × IPP。选型时必须确保TVS的PPP大于电路中可能出现的最大瞬态浪涌功率。IPP则需根据设备所需满足的浪涌测试等级（如IEC 61000-4-5）来确定。

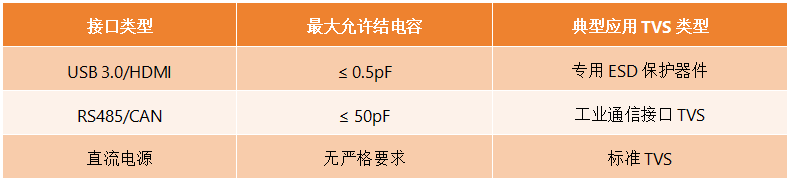

• 结电容 (Cj)：对于高速数据接口（如USB 3.0、HDMI），必须选择低电容TVS以避免信号完整性劣化。以下是不同接口的典型电容要求：

阿赛姆（ASEMI）TVS二极管型号推荐

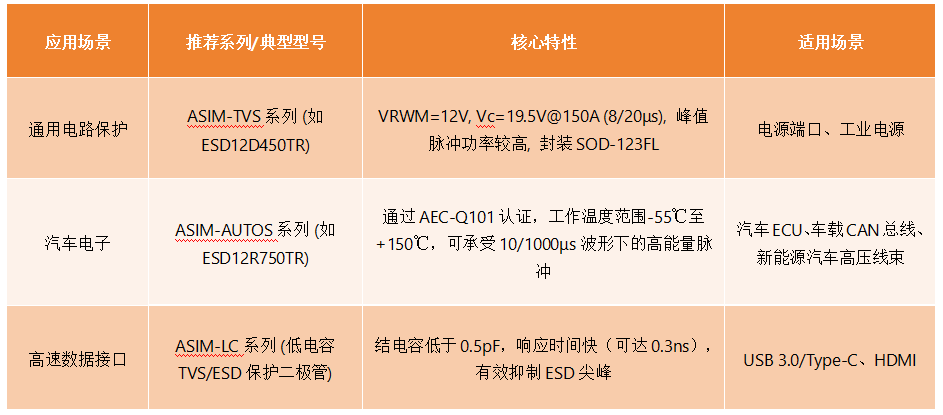

阿赛姆的TVS二极管产品覆盖了从通用防护到汽车级、高速接口应用的多种场景。

此外，阿赛姆还提供多种封装选择，例如：

• SOD-123FL：适用于≤500W的峰值脉冲功率。
• SMC封装：适用于500-3000W的更高功率场景。
• P600封装：适用于＞3000W的大功率模块。

TVS选型常见误区与注意事项

1. 1.TVS与ESD防护器件的混淆：

TVS二极管与专用ESD防护二极管在设计目标和性能上存在差异。TVS管侧重于吸收能量较大的微秒级浪涌，但其结电容通常较高（20-50pF），不适合直接用于高速信号线。ESD防护二极管专精于纳秒级的静电放电防护，具有超低结电容（0.05-0.3pF）和极快响应时间（0.3-1ns）。

• 选型建议：高速数据线路优先选用ESD防护二极管；电源端口等大能量场合应选择TVS二极管。

1. 2.PCB布局要点：

• TVS应尽量靠近被保护电路或接口放置。例如，对于电源输入端，TVS距离端口应≤10mm，否则失效概率可能显著增加。
• 接地路径应短而宽，GND引脚需直接接主地平面，以避免引入额外寄生电感。

希望以上基于阿赛姆产品的TVS二极管选型指南能为您提供参考。如果您能分享具体应用场景（如工作电压、可能面临的浪涌类型和等级），我可以为您提供更具针对性的型号推荐。
