EG(屹晶微)EG2184 带SD功能的MOS管、IGBT管栅极驱动芯片
创始人
2025-12-20 10:36:36
0次
描述

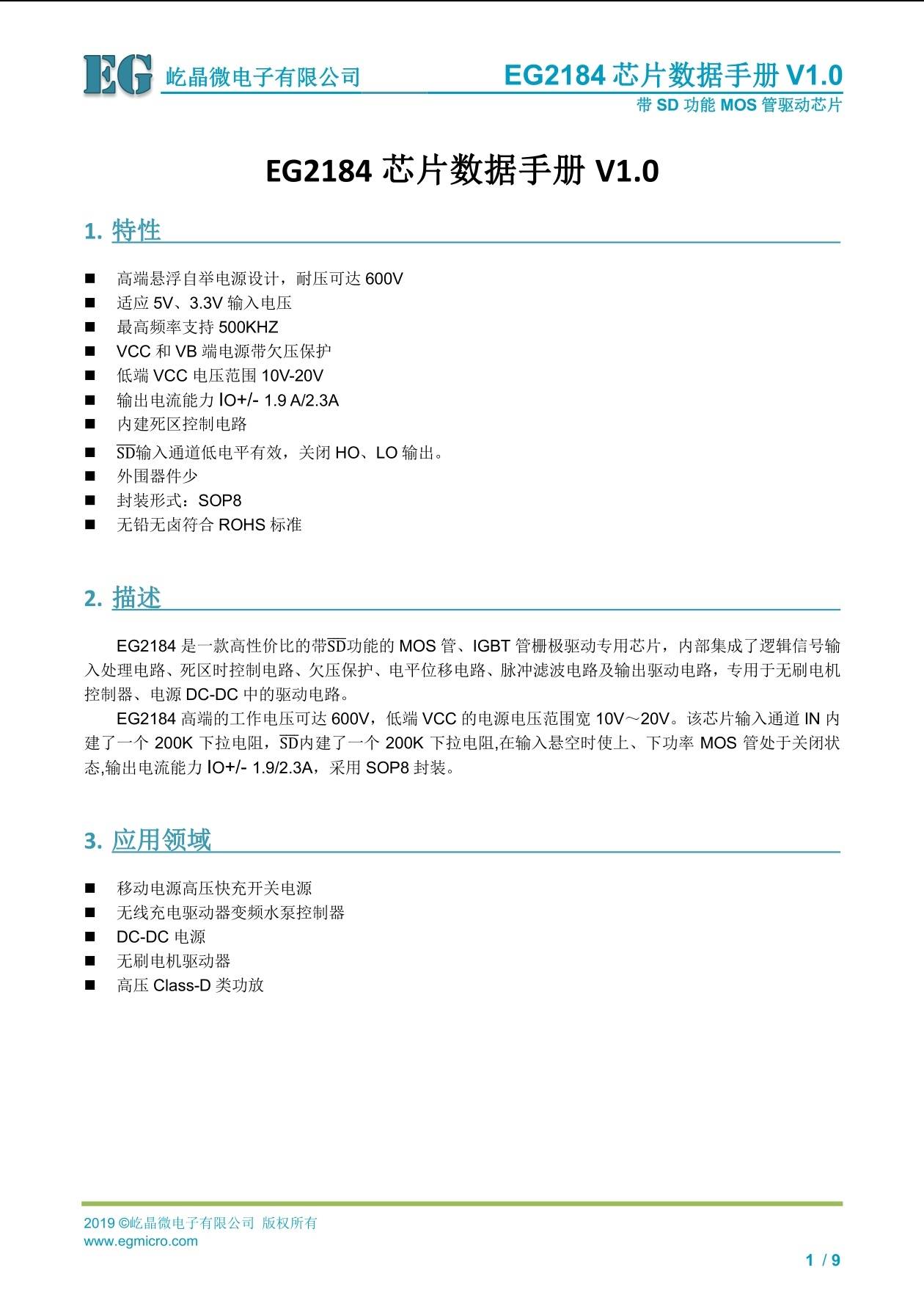

EG2184是一款高性价比的带SD功能的MOS管、IGBT管栅极驱动专用芯片，内部集成了逻辑信号输入处理电路、死区时控制电路、欠压保护、电平位移电路、脉冲滤波电路及输出驱动电路，专用于无刷电机控制器、电源DC-DC中的驱动电路。
EG2184高端的工作电压可达600V，低端VCC的电源电压范围宽10V～20V。该芯片输入通道IN内建了一个200K下拉电阻，SD内建了一个200K下拉电阻,在输入悬空时使上、下功率MOS管处于关闭状态,输出电流能力IO+/-1.9/2.3A，采用SOP8封装。
芯片特点
高端悬浮自举电源设计，耐压可达600V
适应5V、3.3V输入电压
最高频率支持500KHZ
VCC和VB端电源带欠压保护
低端VCC电压范围10V-20V
输出电流能力IO+/-1.9A/2.3A
内建死区控制电路
SD输入通道低电平有效，关闭HO、LO输出。
外围器件少
封装形式：SOP-8
无铅无卤符合RHOS标准
免费送样详情请咨询我司业务13670094700（微信同步）
