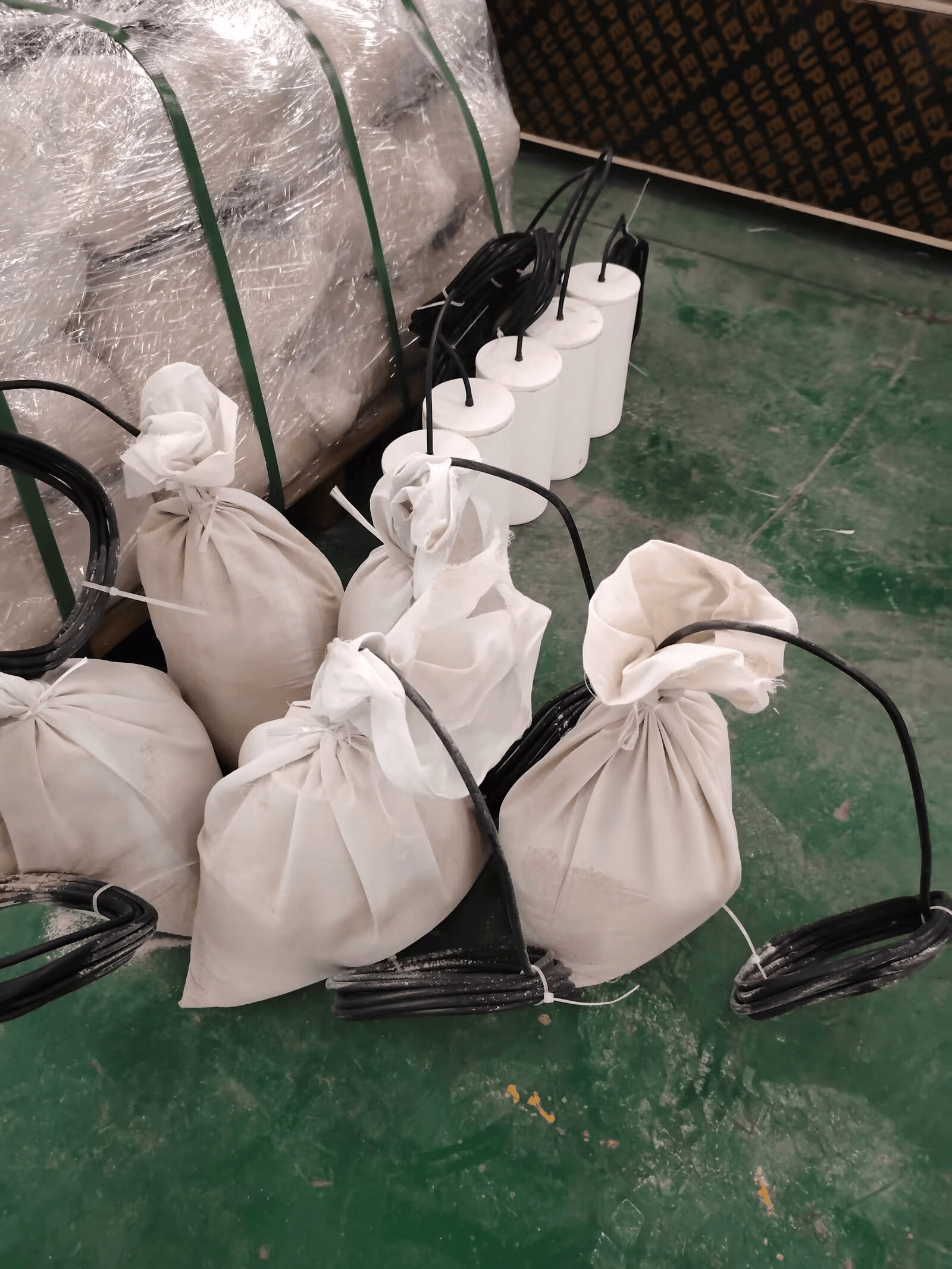

埋地长效参比电极（如罐装MCT-1型）是阴极保护系统中提供稳定电位基准的关键设备，其测量电位的方法需结合电极特性、测试环境及仪器操作规范。以下是详细的测量步骤、注意事项及常见问题解决方案：

一、测量前准备

仪器与工具准备

数字万用表：选择直流电压档（DCV），量程≥2V，精度≥0.1mV。

测试线：采用屏蔽电缆（如RVVP型），长度≤10m，减少电磁干扰。

辅助工具：绝缘螺丝刀、防水胶带、细纱布（清洁电极表面）。

校准设备：标准参比电极（如高纯锌参比电极，用于校准埋地电极）。

电极状态检查

外观检查：确认电极外壳无裂纹、多孔陶瓷芯无堵塞，电缆连接牢固。

溶液检查：若电极有液位观察窗，检查硫酸铜溶液是否浑浊或液位过低（需补充溶液）。

浸泡处理：新电极或长期未使用电极需在蒸馏水中浸泡8-24小时，确保内部溶液饱和。

环境条件确认

土壤湿度：测量点土壤需湿润（含水率≥15%），干燥土壤需浇水湿润。

温度记录：记录环境温度（每变化10℃，电位偏差约±0.9mV），后续数据修正。

干扰排查：避开高压线、变频设备等强电磁场源，减少杂散电流干扰。

二、测量步骤

1. 直接测量法（单电极测量）

步骤：

将万用表红表笔连接参比电极的铜棒接线端，黑表笔连接被测金属结构（如管道）。

确保测试线与电极、管道接触良好，避免虚接。

读取万用表显示的电位值（单位：mV），记录为“管道对参比电极电位”。

适用场景：快速验证阴极保护状态，适用于无强干扰环境。

2. 对比测量法（双电极校准）

步骤：

将标准参比电极（如高纯锌电极）与埋地长效参比电极并排埋设（间距≤50cm），深度一致。

用万用表分别测量标准电极与埋地电极对同一管道的电位，记录为V₁和V₂。

计算电位差ΔV = |V₁ - V₂|，若ΔV > 10mV，需校准埋地电极或排查干扰。

适用场景：验证埋地电极准确性，适用于关键管道或高精度要求场景。

3. 远端测量法（减少接触电阻）

步骤：

在管道测试桩处，用铜排将管道电位引至地面（距离参比电极≤1m）。

将参比电极电缆连接至铜排，万用表测量铜排与电极间的电位。

优势：避免直接接触管道表面氧化层，减少接触电阻误差。

三、关键注意事项

接触电阻控制

管道表面需打磨至露出金属光泽，去除氧化层、油漆或防腐层。

测试线与管道连接点需用砂纸打磨，涂抹导电膏（如凡士林+石墨粉）降低接触电阻。

温度补偿

电位随温度变化，公式修正：Vₜ = V₂₅ + (T - 25) × 0.9mV（T为环境温度，单位℃）。

示例：25℃时测得-850mV，35℃时实际电位为-850 + (35-25)×0.9 = -841mV。

干扰抑制

杂散电流：在地铁、电气化铁路附近，采用“瞬时断电法”测量（断电瞬间电位即为保护电位）。

电磁干扰：万用表表笔采用双绞线，缩短测试线长度，远离变频设备。

数据记录规范

记录测量时间、环境温度、土壤湿度、电极型号及序列号。

连续测量3次取平均值，减少随机误差。
