一、校准前准备

1. 确认附件齐全

检查包装内是否包含标配附件：N2873A 500MHz无源探头、BNC校准电缆、本地化电源线、探头附件袋及用户指南。

确保示波器已连接至稳定电源，并预热至少30分钟以达到最佳工作状态。

2. 环境要求

避免强磁场干扰（如远离大功率电机、变压器）。

环境温度控制在15℃~30℃，湿度≤80%RH，防止内部元件受潮。

二、基础校准步骤

1. 水平校准

开机后进入菜单（MENU）→“校准”→“水平校准”，使用内置校准信号调整扫描线至水平刻度线平行。

调节亮度与聚焦旋钮使波形清晰，避免线条模糊影响测量精度。

2. 垂直校准

将探头衰减比设置为1:1（禁用×10或×100倍衰减）。

连接探头至示波器校准接口（通常标注“CAL”或“5V方波输出”），按下“AUTOSET”键自动调整垂直灵敏度。

观察屏幕显示的5V方波，调整探头补偿电容直至波形平坦无畸变（如图1所示）。

3. 触发校准

设置触发源为“CH1”（主测量通道），调整触发电平至波形稳定显示。

若使用外部触发，需确认触发信号与输入信号相位同步。

三、高级校准项目（可选）

1. 时间基准校准

进入“校准”→“时间/频率”，使用外部10MHz参考源比对示波器内部时钟偏差。

若偏差超过±20ppm，需联系授权维修中心调整晶振参数。

2. 探头补偿校准

定期（每6个月）检查探头衰减精度：连接探头至已知标准信号源（如1kHz正弦波），对比示波器读数与源输出值。

若误差>3%，通过调节探头末端补偿电容微调至一致。

四、注意事项

1. 安全规范

禁止输入超过探头耐压值（如N2873A为300VRMS）的信号，避免损坏前端放大器。

校准过程中严禁触碰裸露探头触点，防止静电损伤。

2. 维护建议

每年由是德认证机构进行工厂校准（出厂证书附1年质保）。

清洁示波器时禁用有机溶剂，建议使用防静电布擦拭外壳。

3. 常见故障排查

波形失真：检查探头补偿是否准确，或更换备用探头测试。

触发不稳定：确认输入耦合模式（AC/DC）与信号特性匹配。

五、数据记录与验证

1. 每次校准后填写《示波器校准记录表》，记录环境温度、校准参数及偏差值。

2. 使用标准信号发生器输出1MHz正弦波，验证示波器测得的峰峰值与频率误差是否在±1%以内。

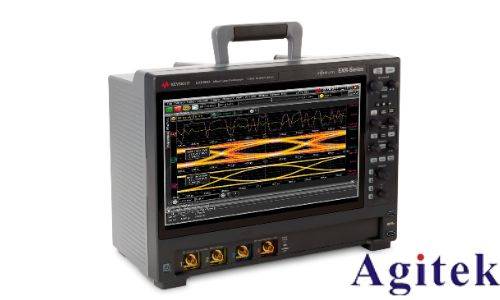

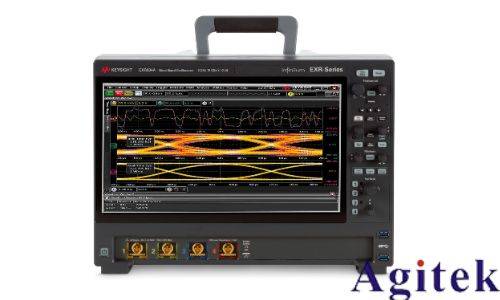

通过遵循上述校准流程，用户可有效保障EXR604A的长期测量精度，满足电子研发、生产测试等场景的高性能需求。
