杰华特全套电源方案助力量产，富华电子100W氮化镓快充拆解
前言
本期充电头网继续为大家带来富华电子另一W多口氮化镓快充充电器的拆解，这款新品延续了65W款诸多设计优点，如2C1A快充接口支持最多三设备同时充电，大大提升充电效率，可装欧规、英规、澳规插脚使用地区更广泛。
其不仅延续了前者外观设计语言，而且在保证机身大小不变的情况下，功率大幅提升，最高支持100W快充，适用于对便携性和性能均有要求的极客用户。下面我们就一起来看看这款产品的具体设计。
富华电子100W氮化镓充电器开箱
包装盒正面印有UE ELectronic品牌、充电器外观图以及名称。
背面印有充电器使用场景图、卖点以及制造商的信息。
包装内含充电器以及使用说明书。

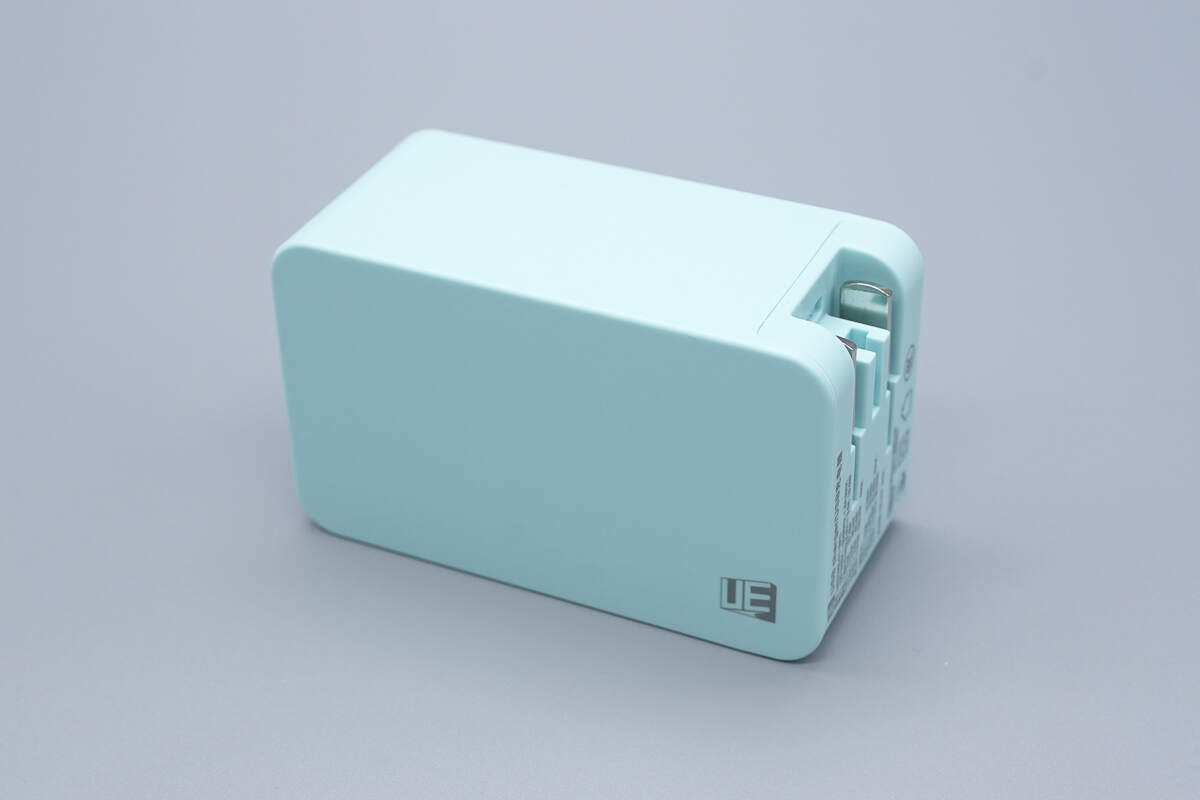

富华电子100W氮化镓充电器采用和65W款相同设计语言，就连三围也完全相同，不过这款绿色配色看上去则相当小清新。

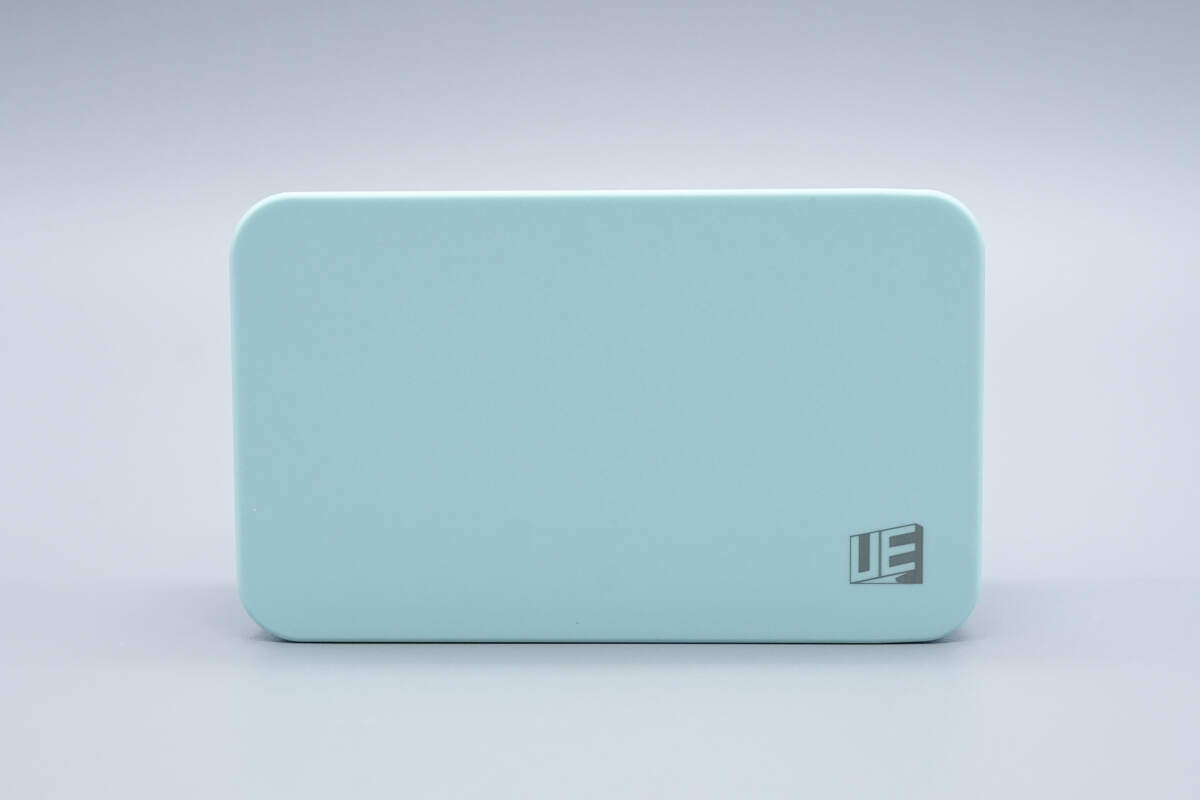

机身正面印有UE品牌logo。

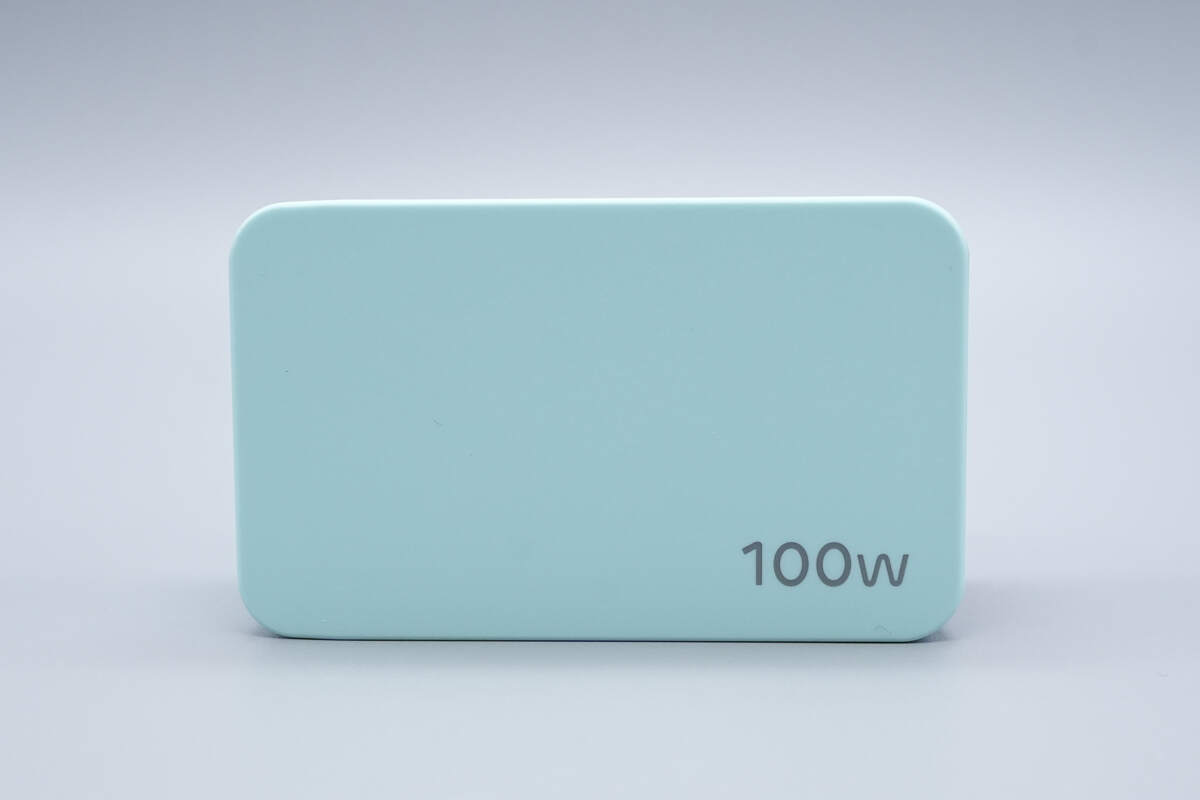

背面印有100W字样，直观表明产品最大输出功率。
输入端外壳同样采用可加装插脚结构设计。

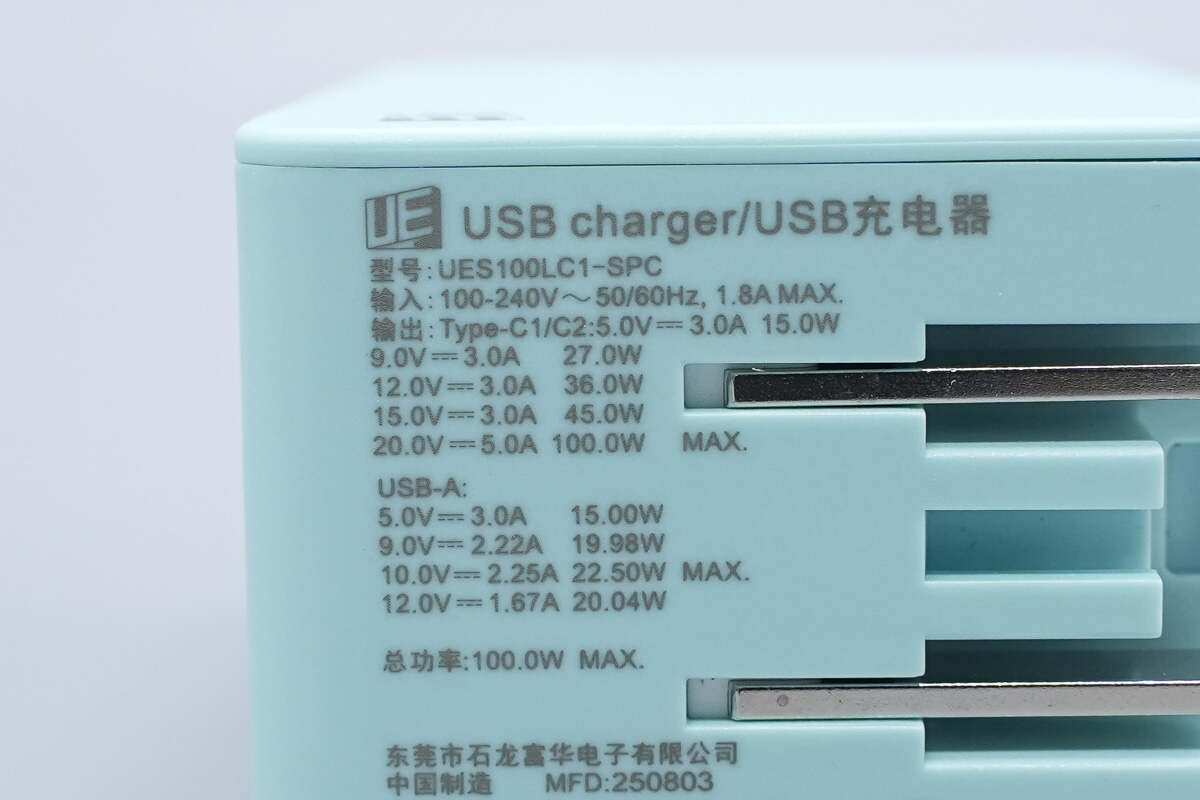

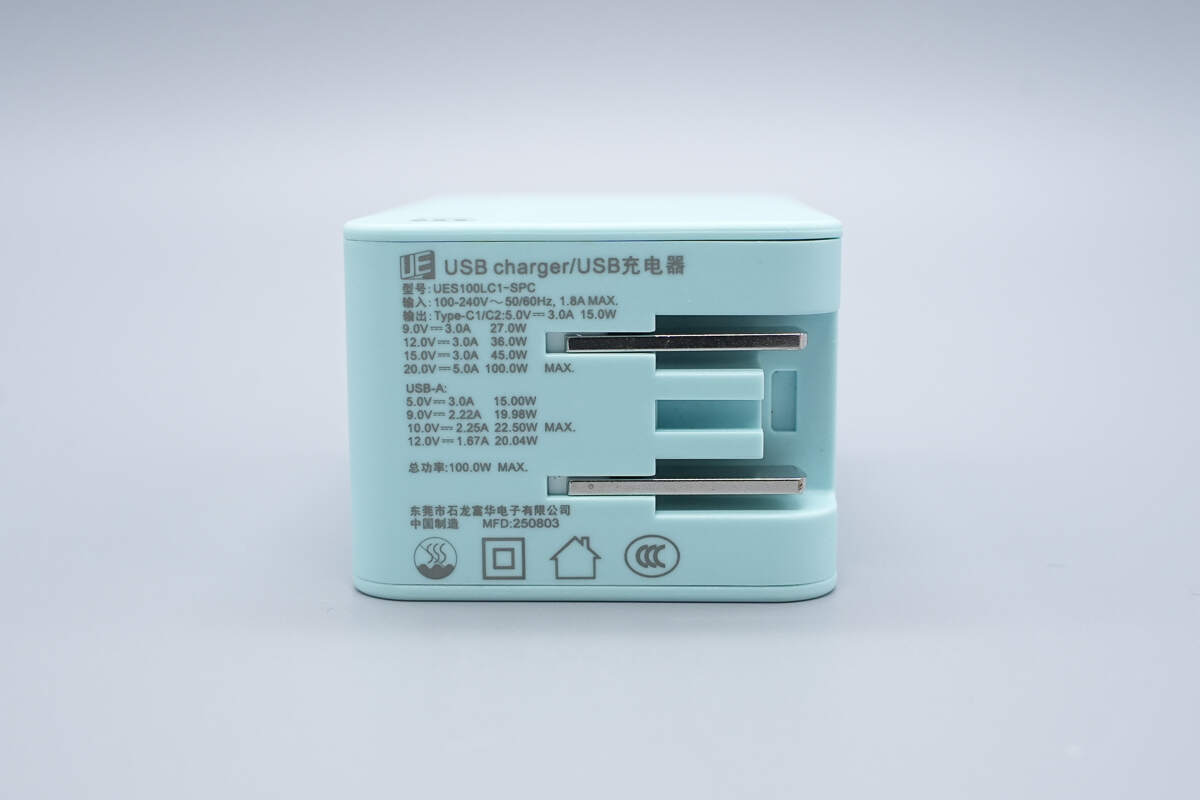

充电器参数特写
型号：UES100LC1-SPC
输入：100-240V~50/60Hz 1.8A MAX
输出：
Type-C1/C2：5V3A、9V3A、12V3A、15V3A、20V5A 100W MAX
USB-A：5V3A、9V2.22A、10V2.25A、12V1.67A
总功率：100W MAX
制造商：东莞市石龙富华电子有限公司
产品通过了CCC认证。

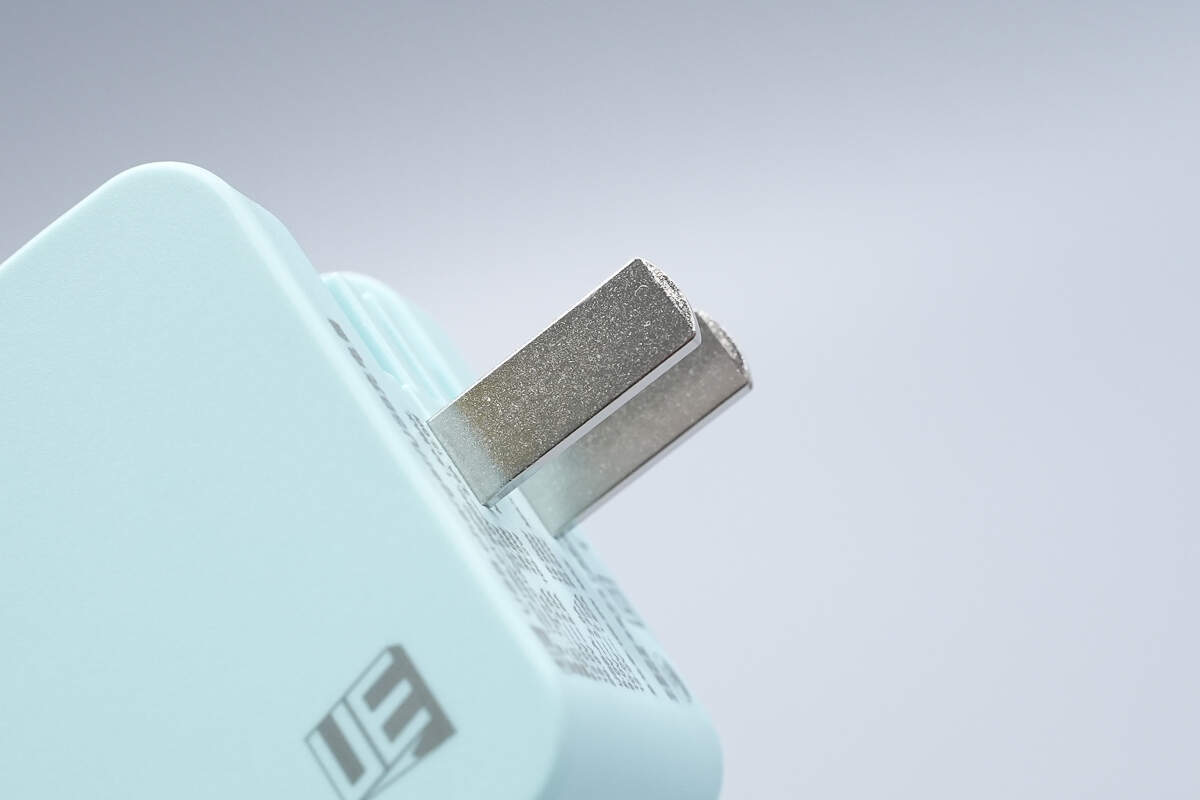

充电器配备可折叠国标插脚。

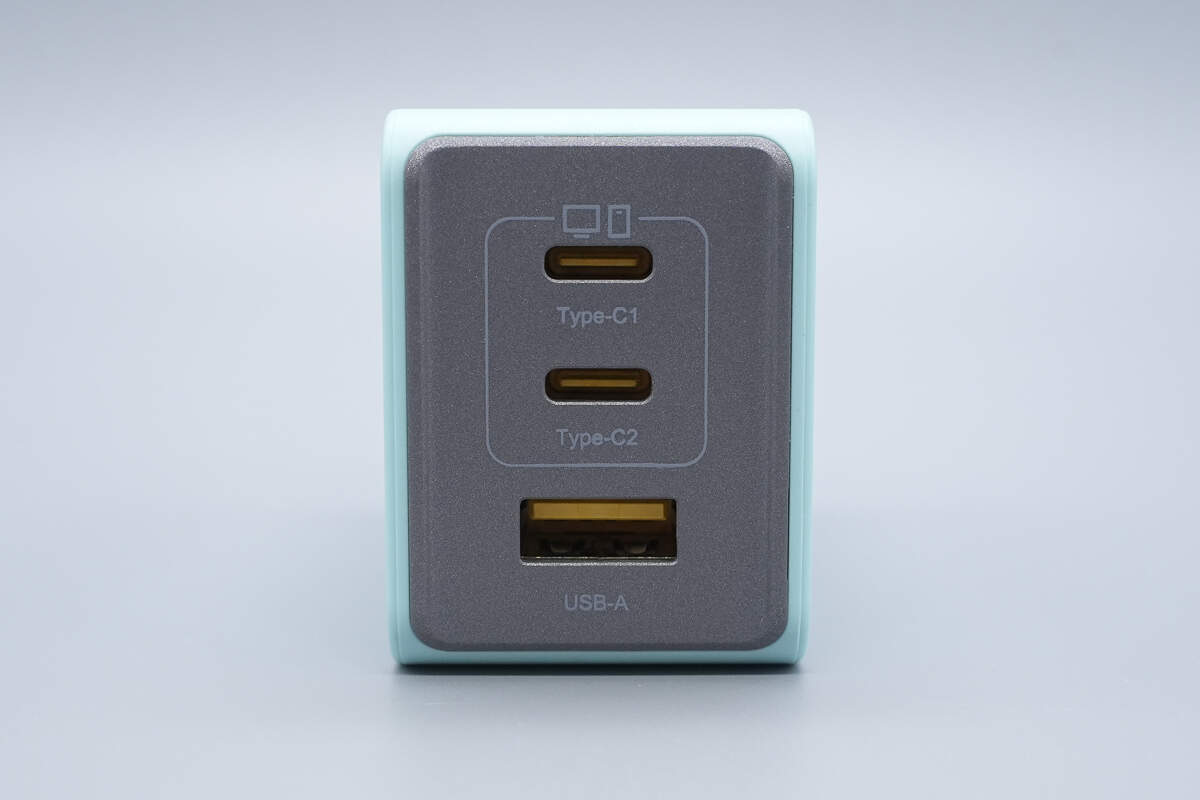

机身顶部面板黑色撞色设计，配置2C1A三个主流快充接口，最多满足三设备同时充电。

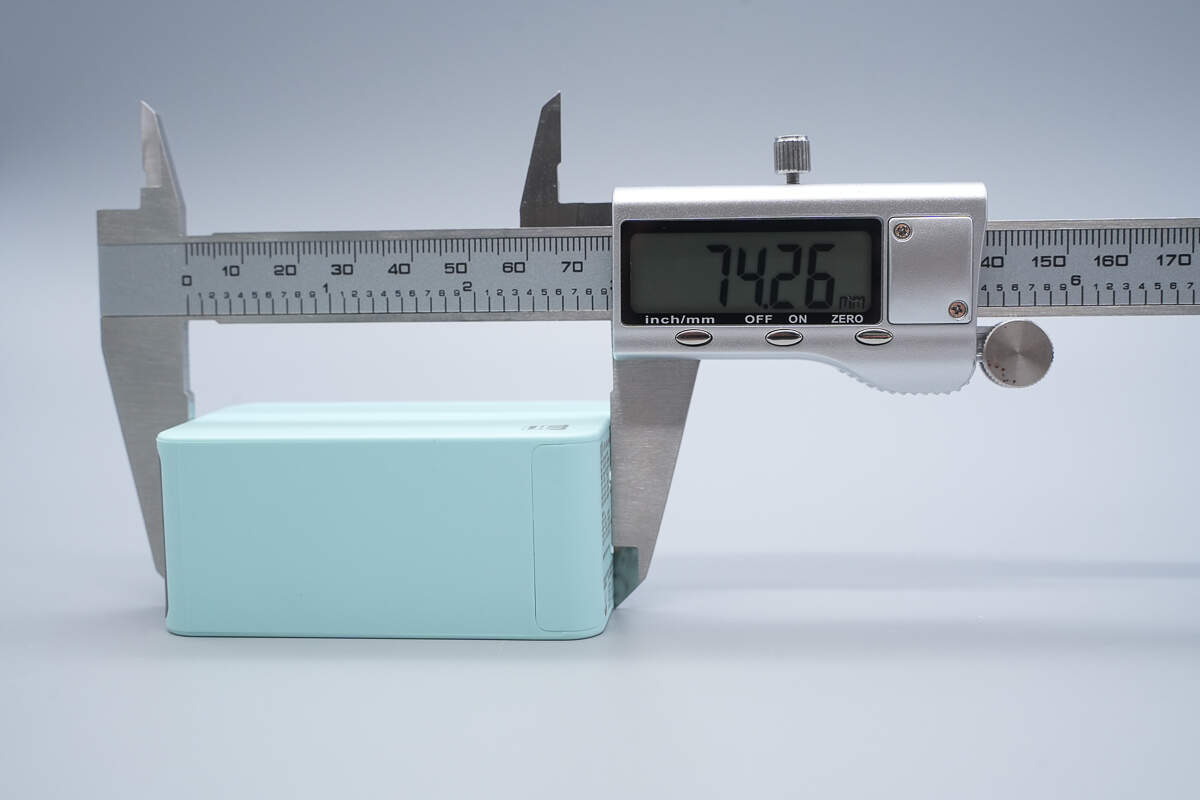

实测充电器机身长度为74.26mm。

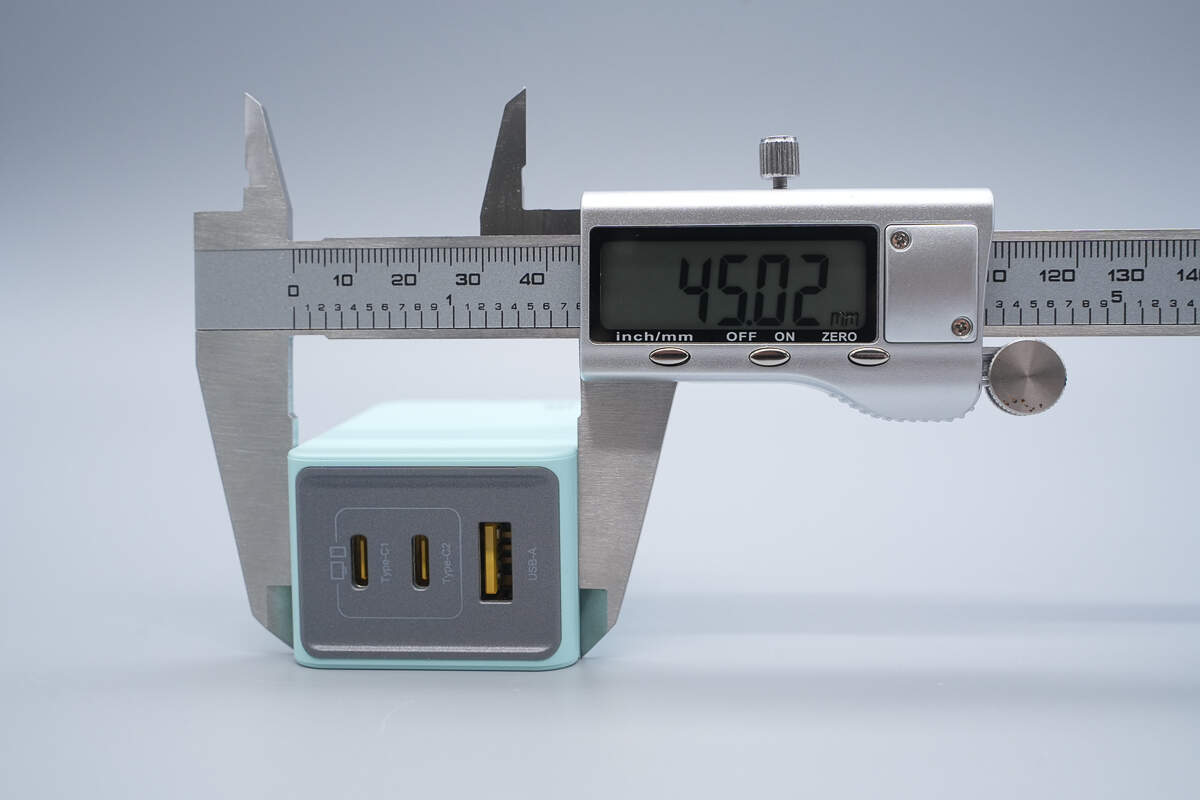

宽度为45.02mm。

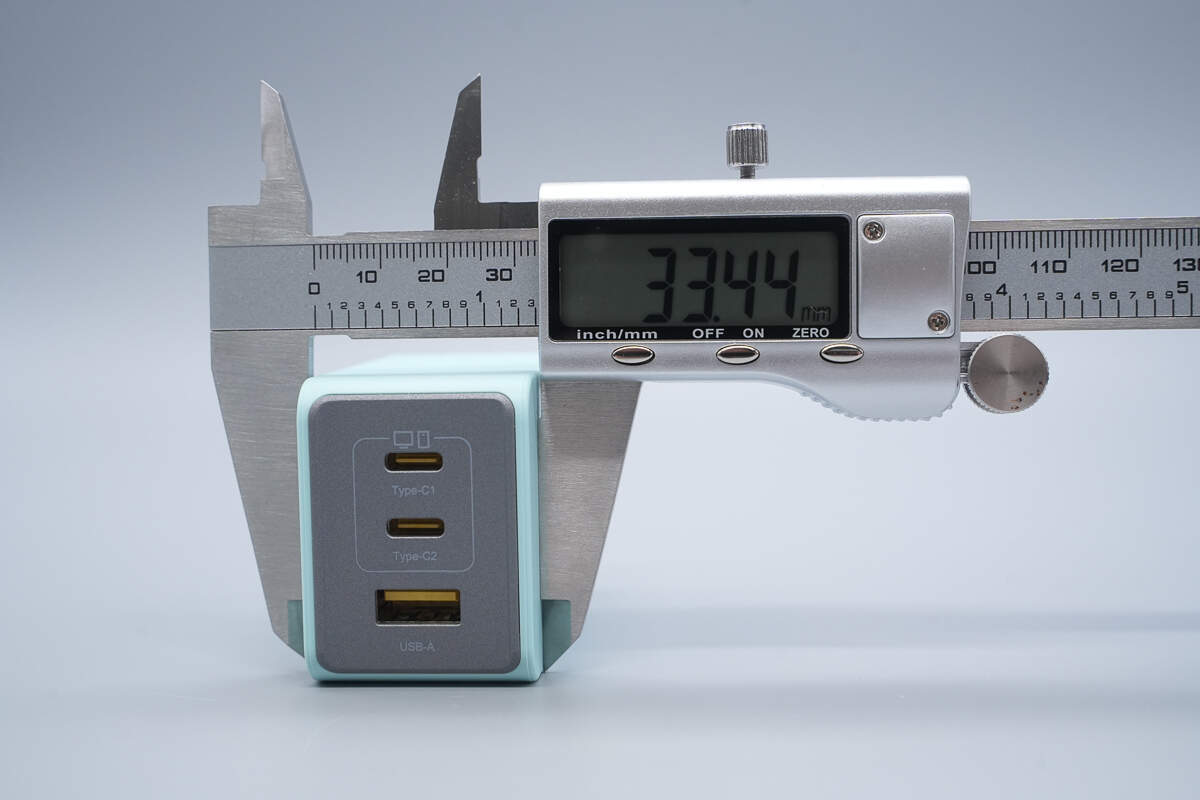

厚度为33.44mm。

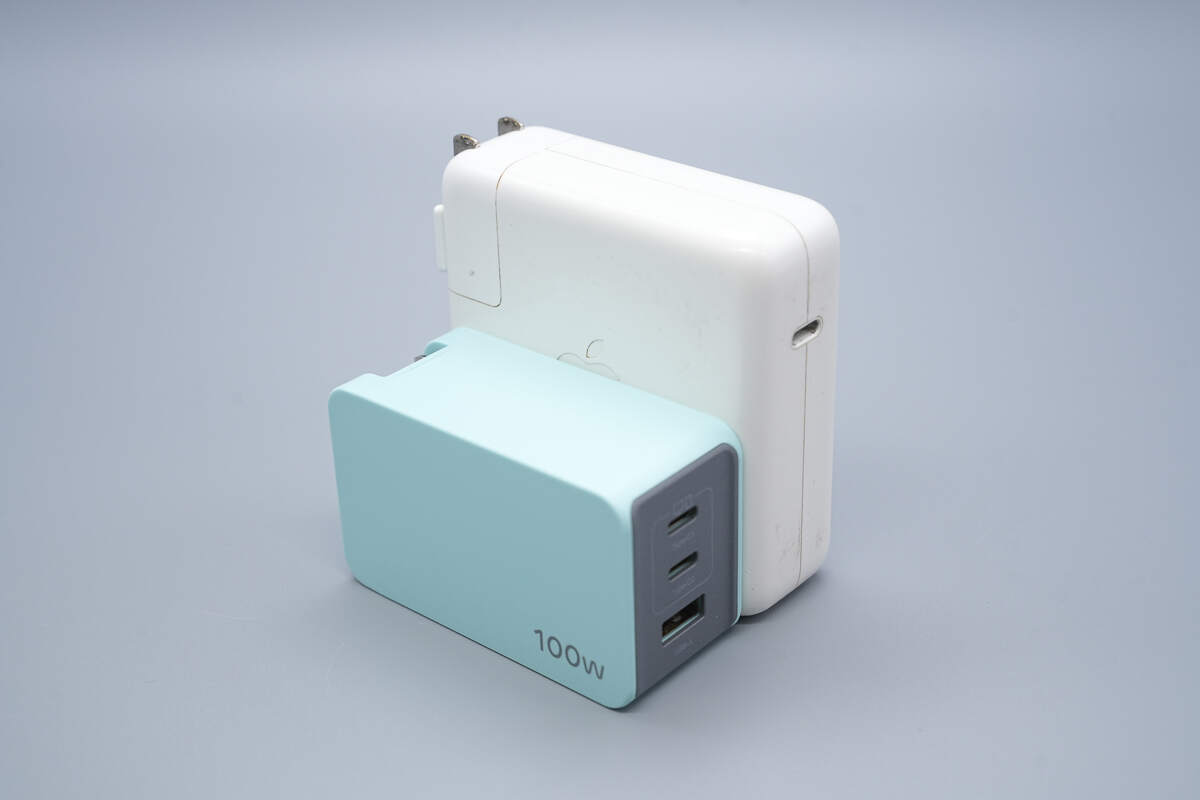

和苹果96W充电器放在一起对比，体积优势明显。

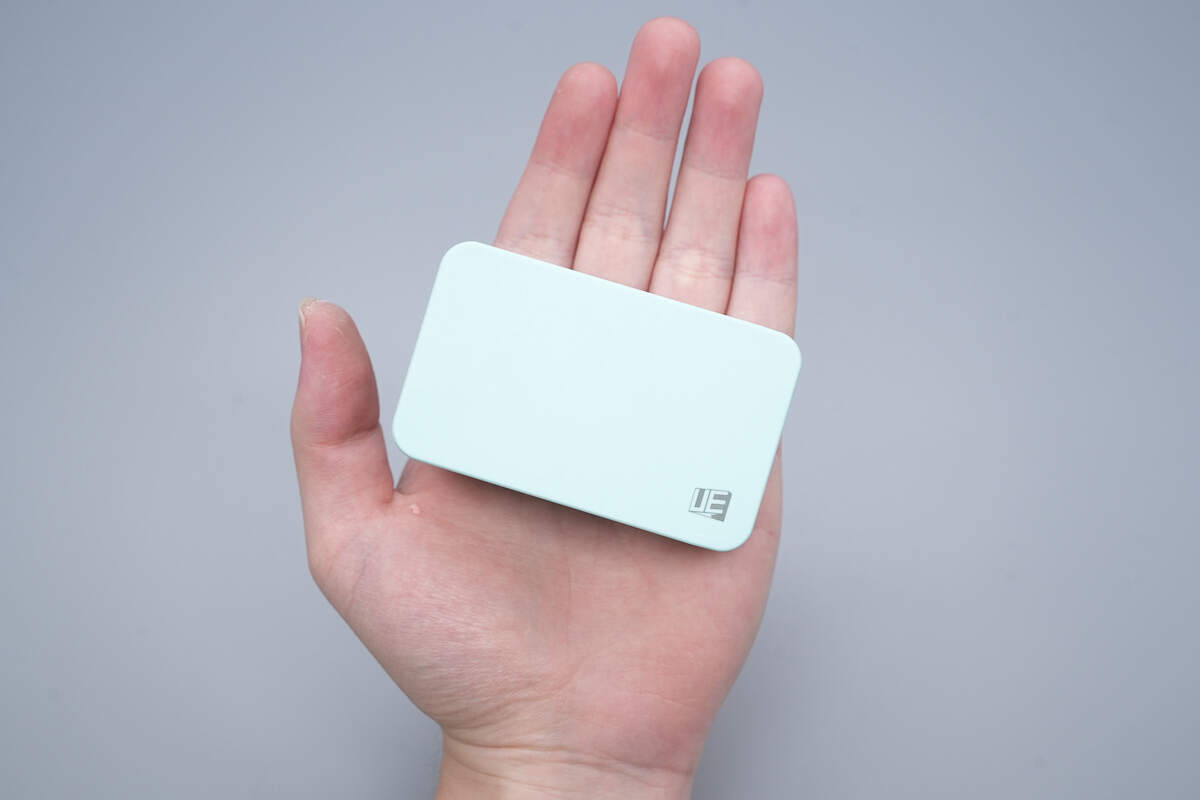

充电器拿在手上的大小直观感受。

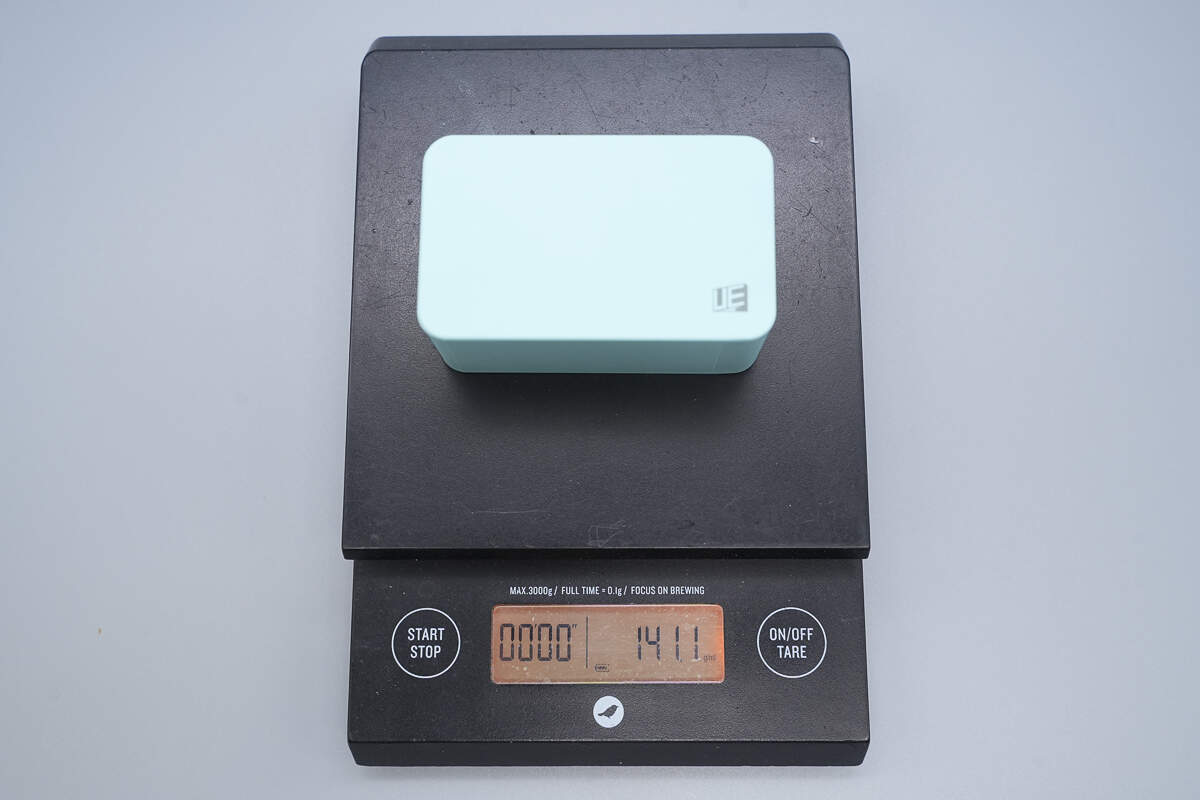

另外测得充电器重量约为141g。

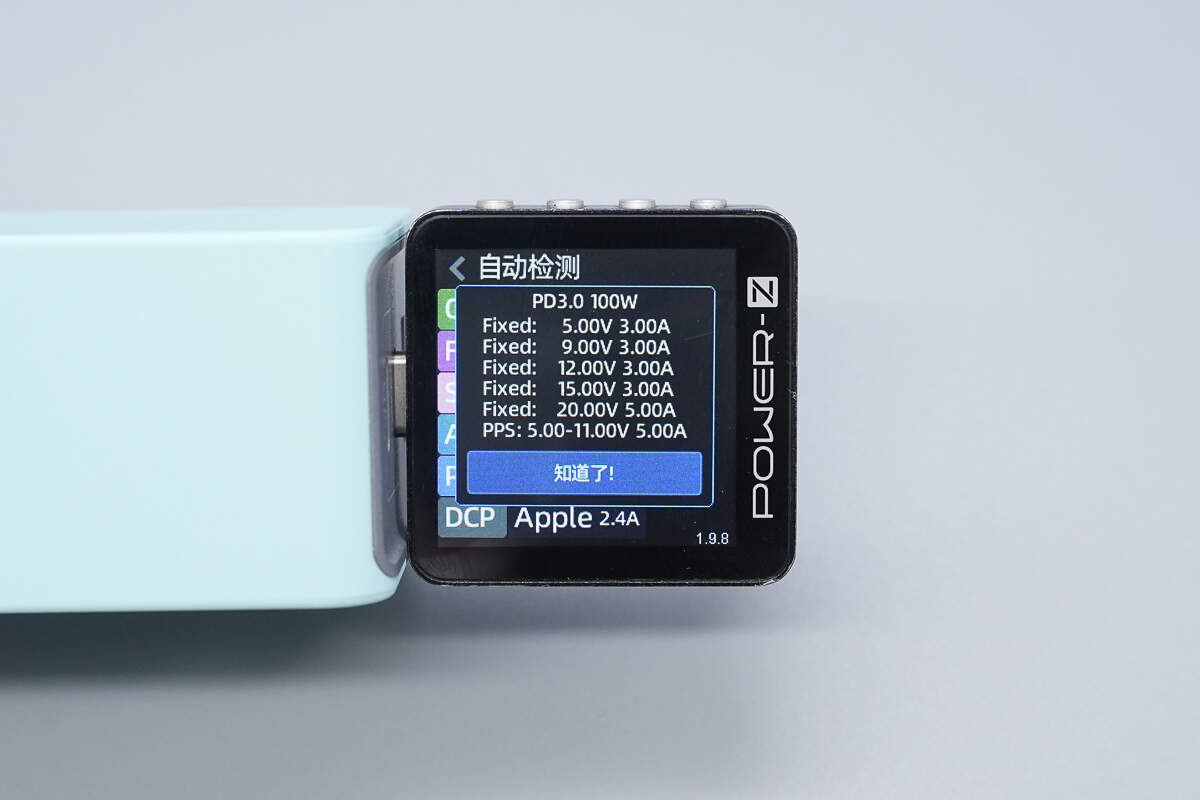

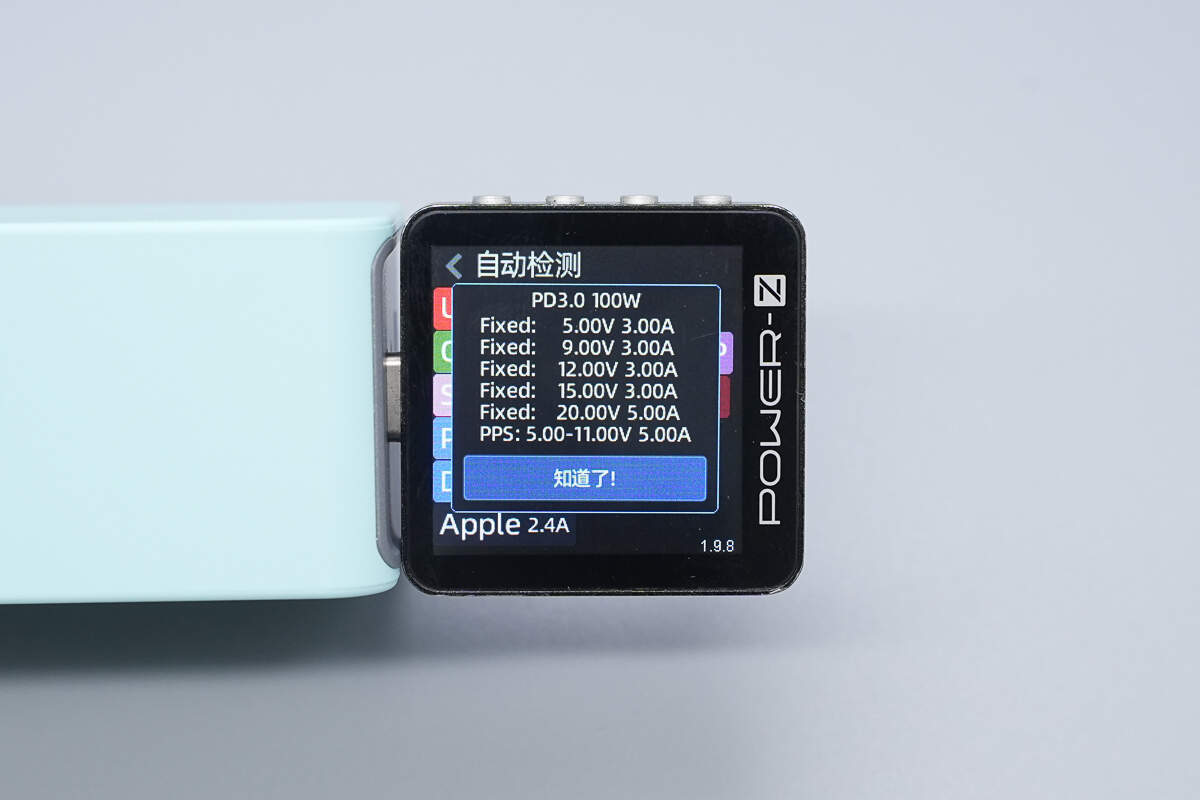

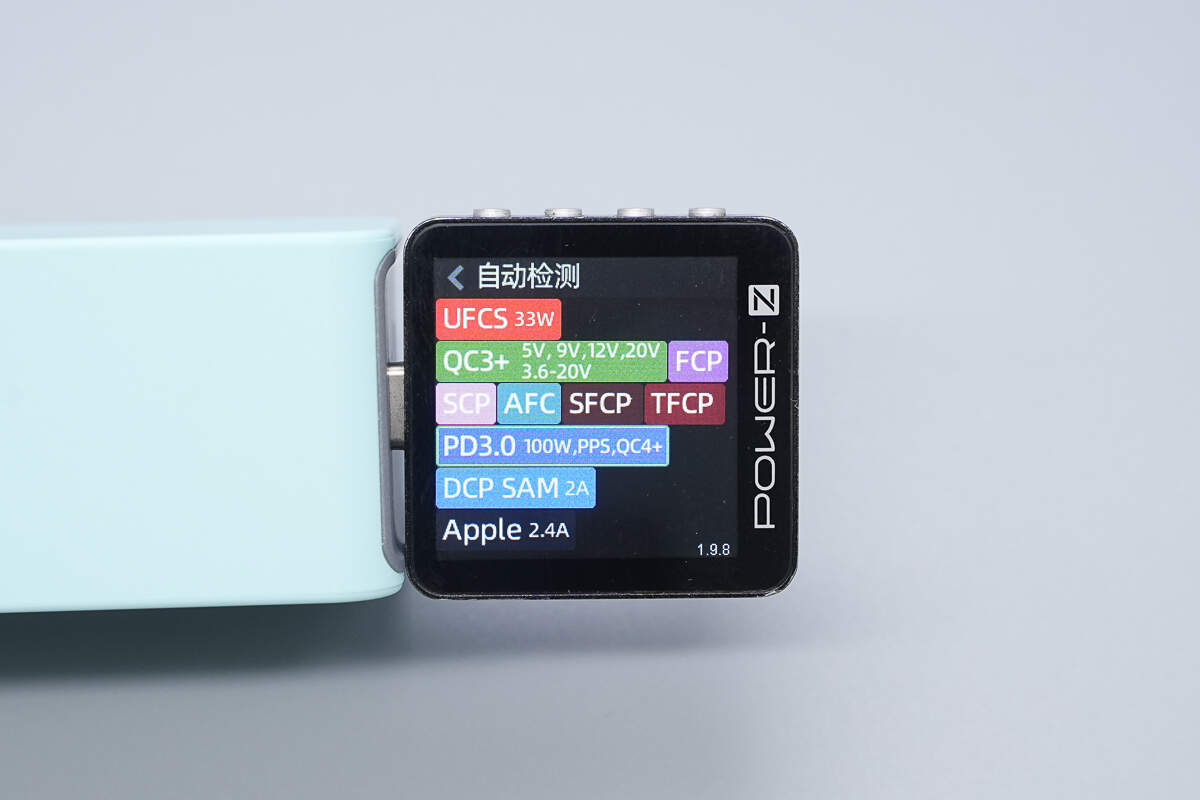

使用ChargerLAB POWER-Z KM003C测得USB-C1口支持UFCS、QC3+/4+、FCP、SCP、AFC、SFCP、TFCP、PD3.0、PPS、DCP、SAM 2A、Apple 2.4A充电协议。
并且具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位，以及5-11V5A一组PPS电压档位。

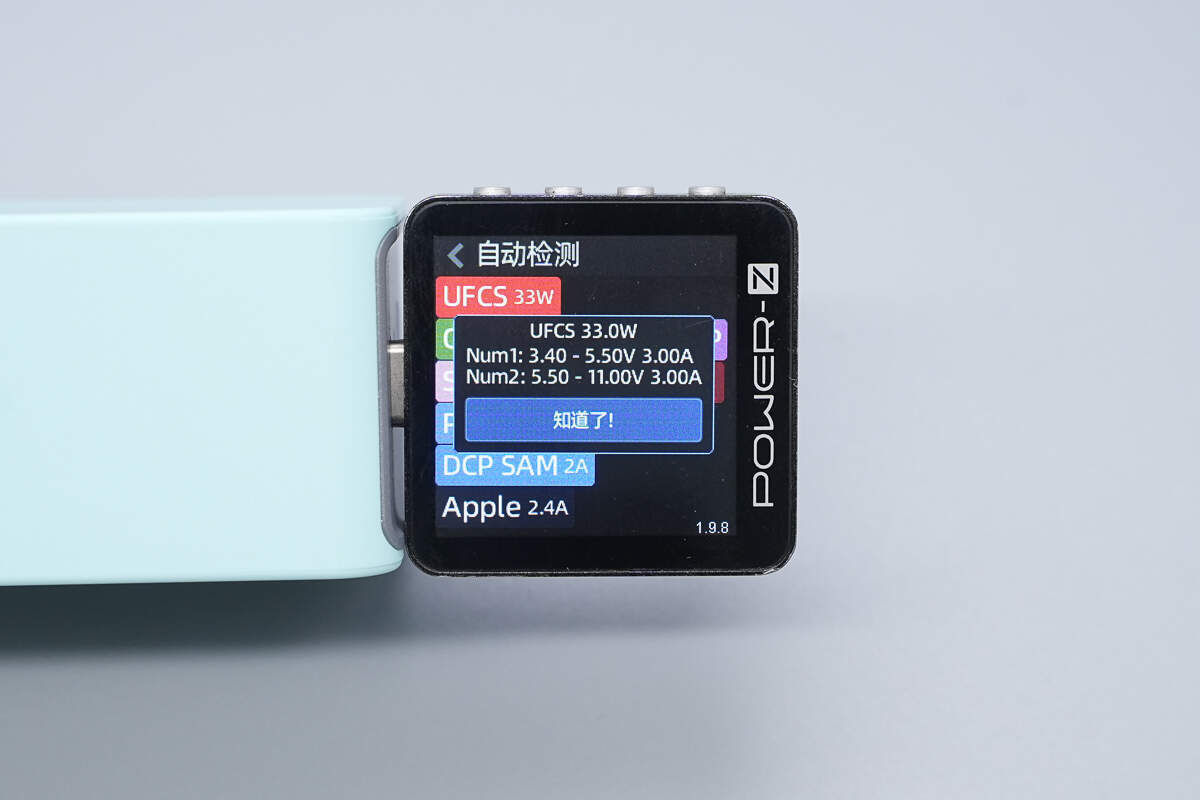

测得UFCS融合快充具备3.4-5.5V3A、5.5-11V3A两组电压档位。

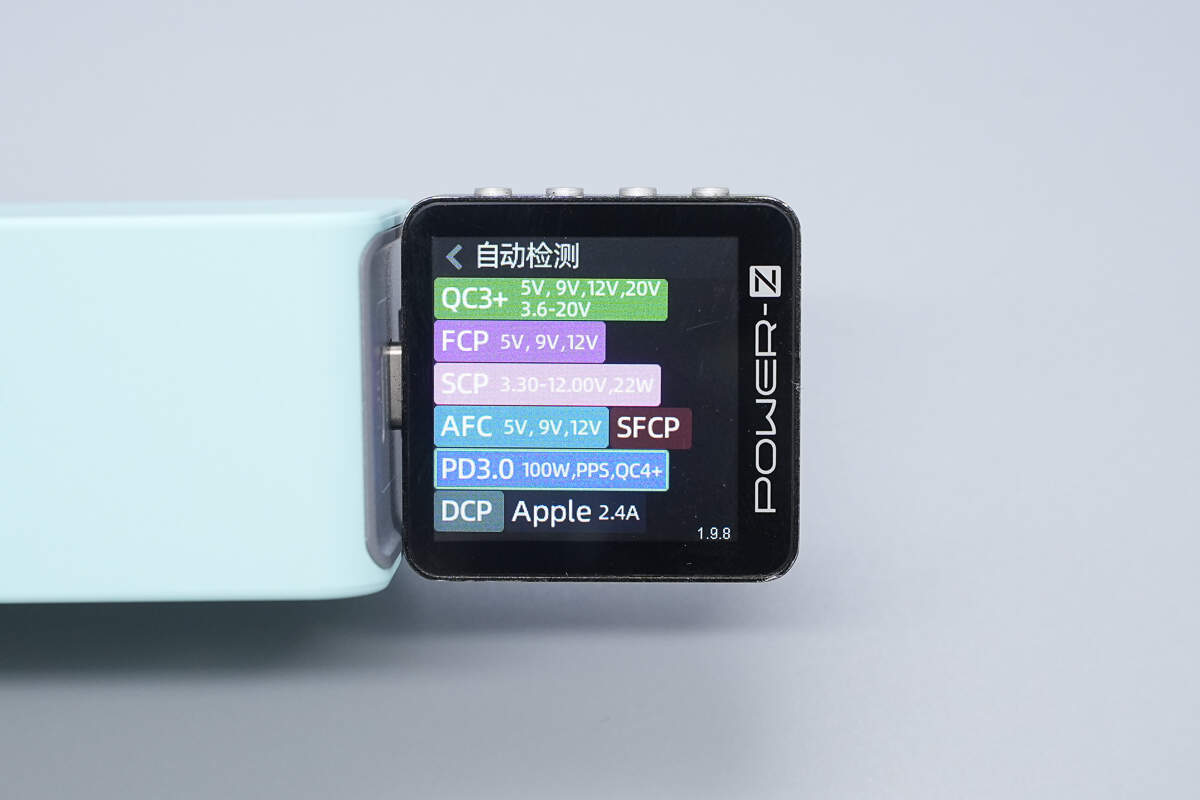

测得USB-C2口支持QC3+/4+、FCP、SCP、AFC、SFCP、PD3.0、PPS、DCP、Apple 2.4A充电协议。
此外PDO报文显示与USB-C1口的相同。

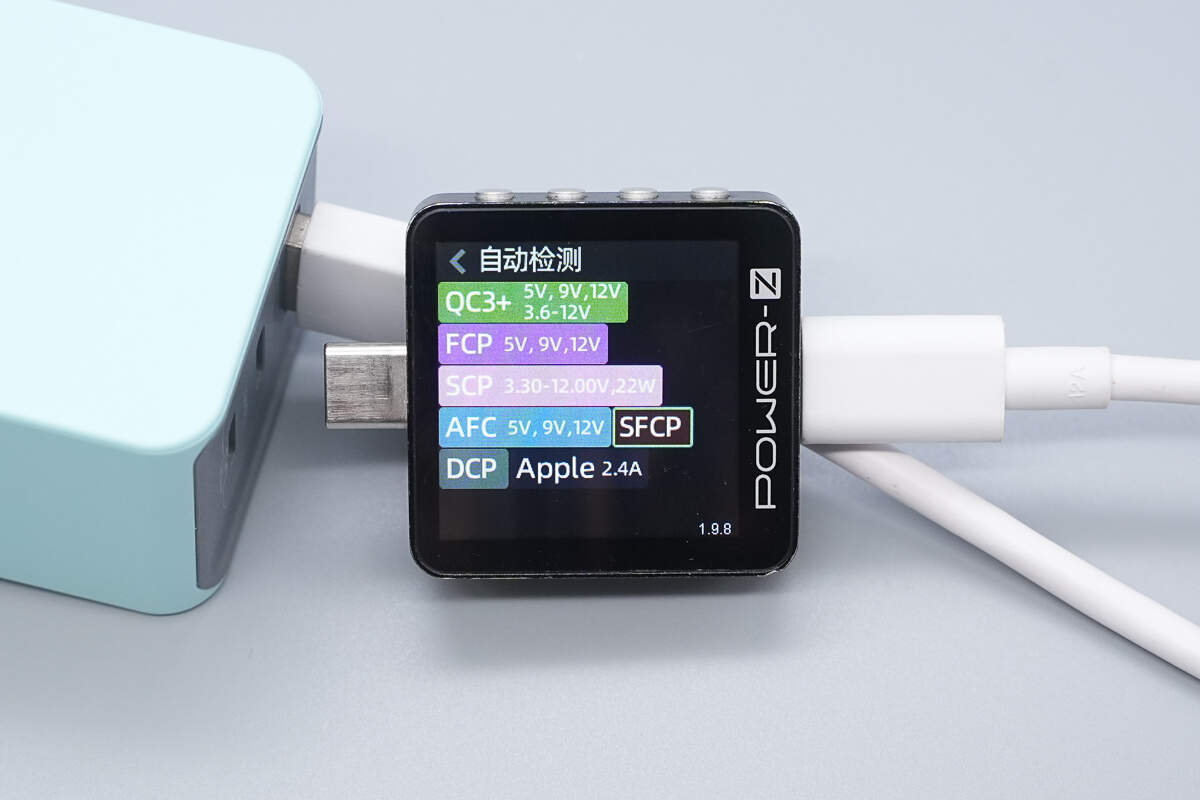

最后测得USB-A口支持QC3+、FCP、SCP、AFC、SFCP、DCP、Apple 2.4A充电协议。
富华电子100W氮化镓充电器拆解

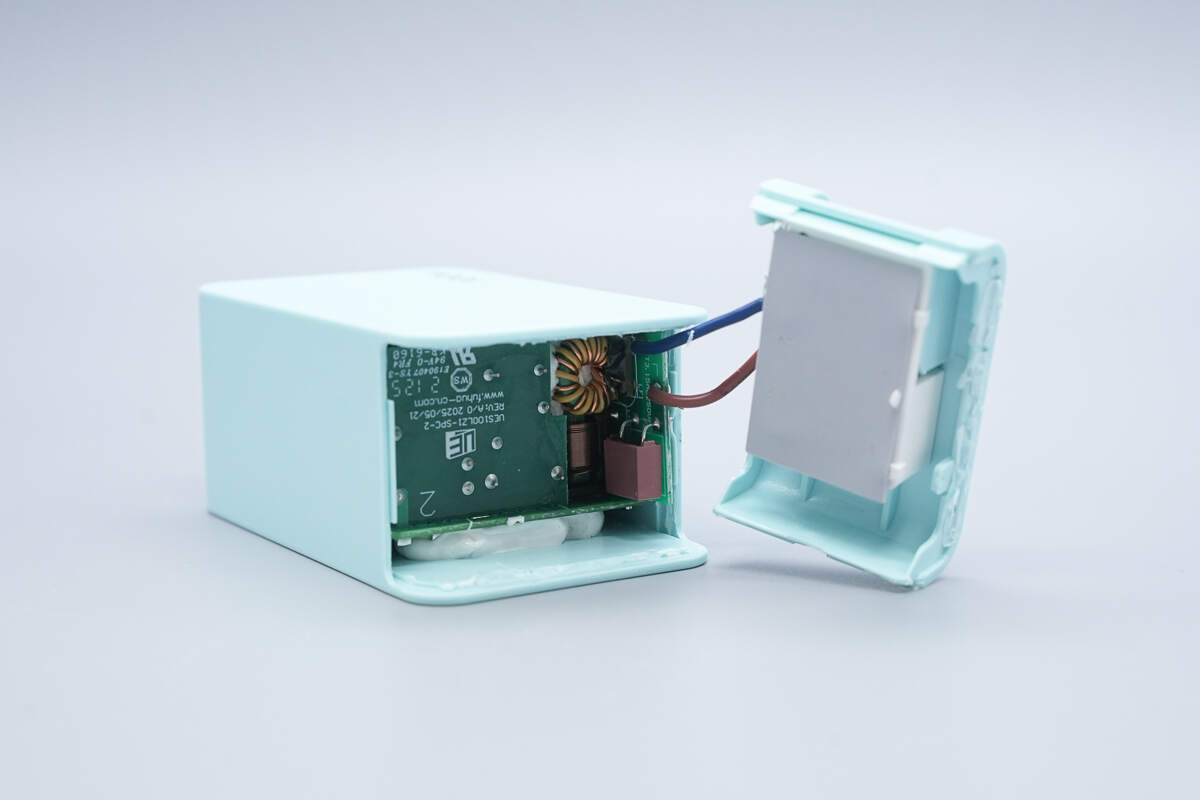

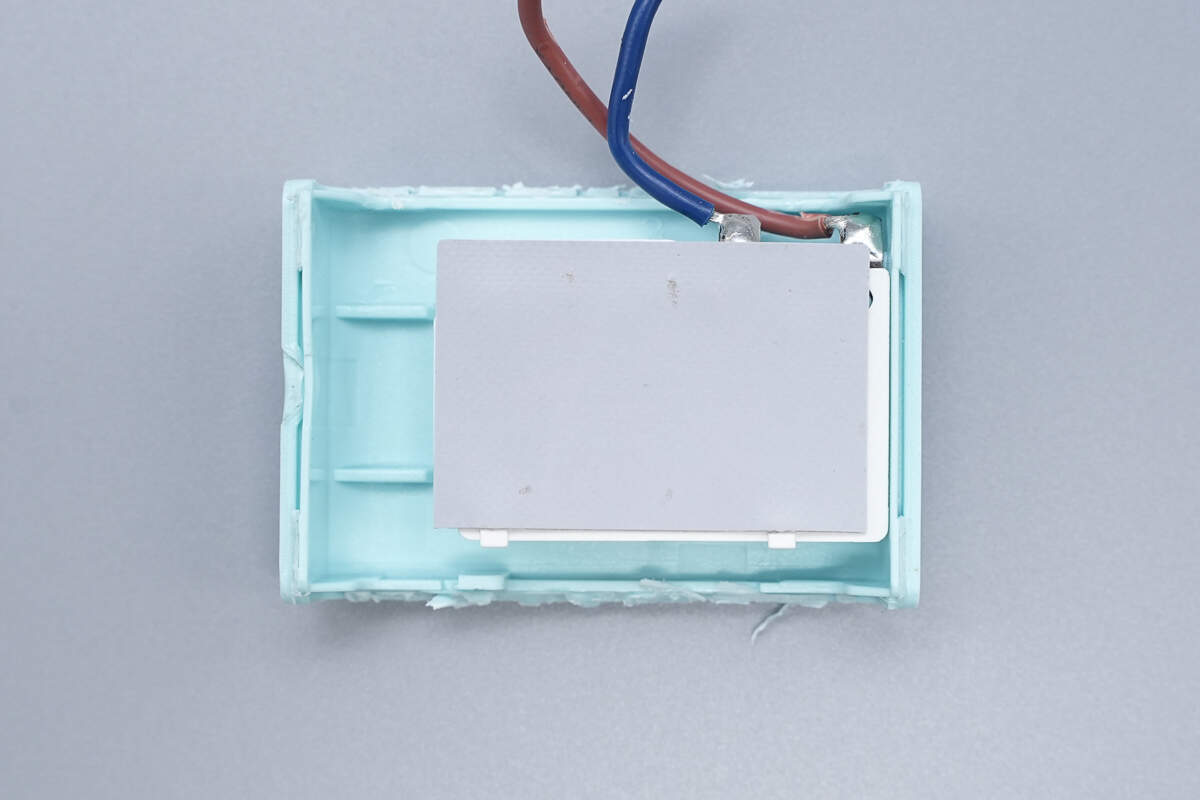

将输入端外壳拆开，插脚做了加固绝缘设计。
此外塑料壳上还贴有铜箔和导热垫组成的散热贴，用于帮助输入端小板散热。

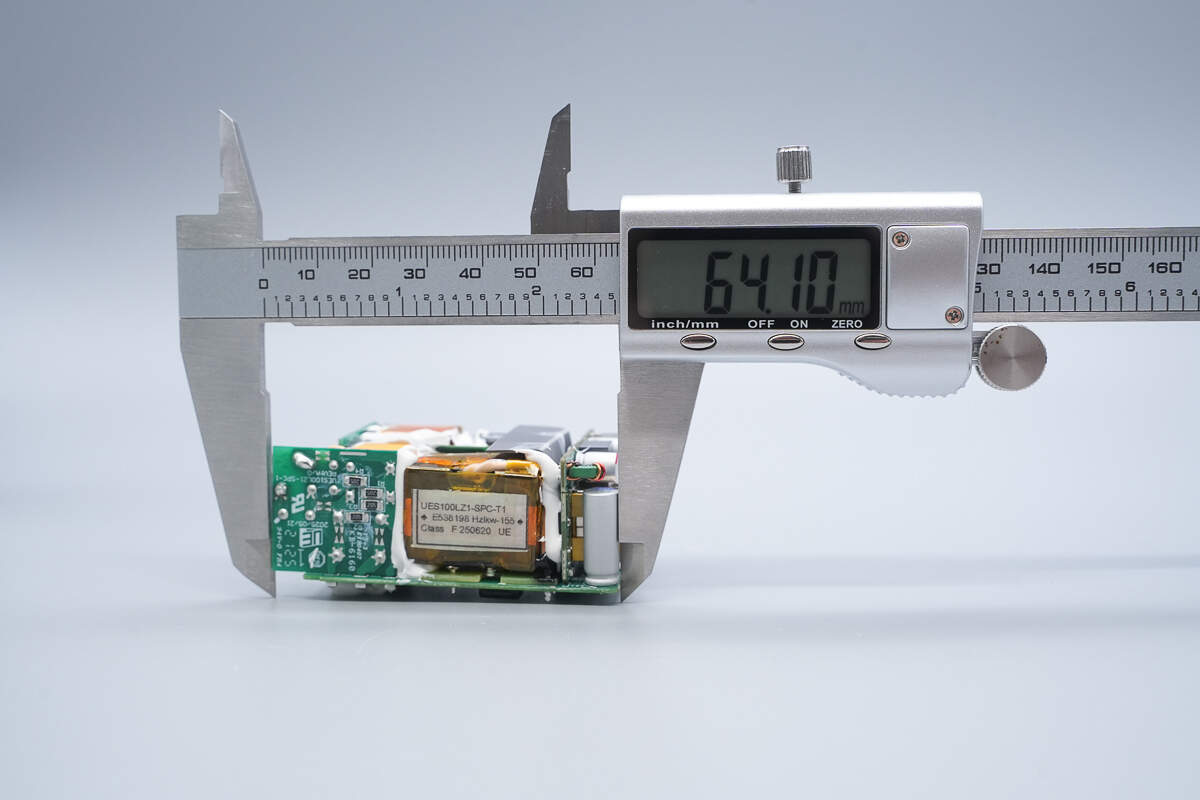

实测PCBA模块长度为64.1mm。

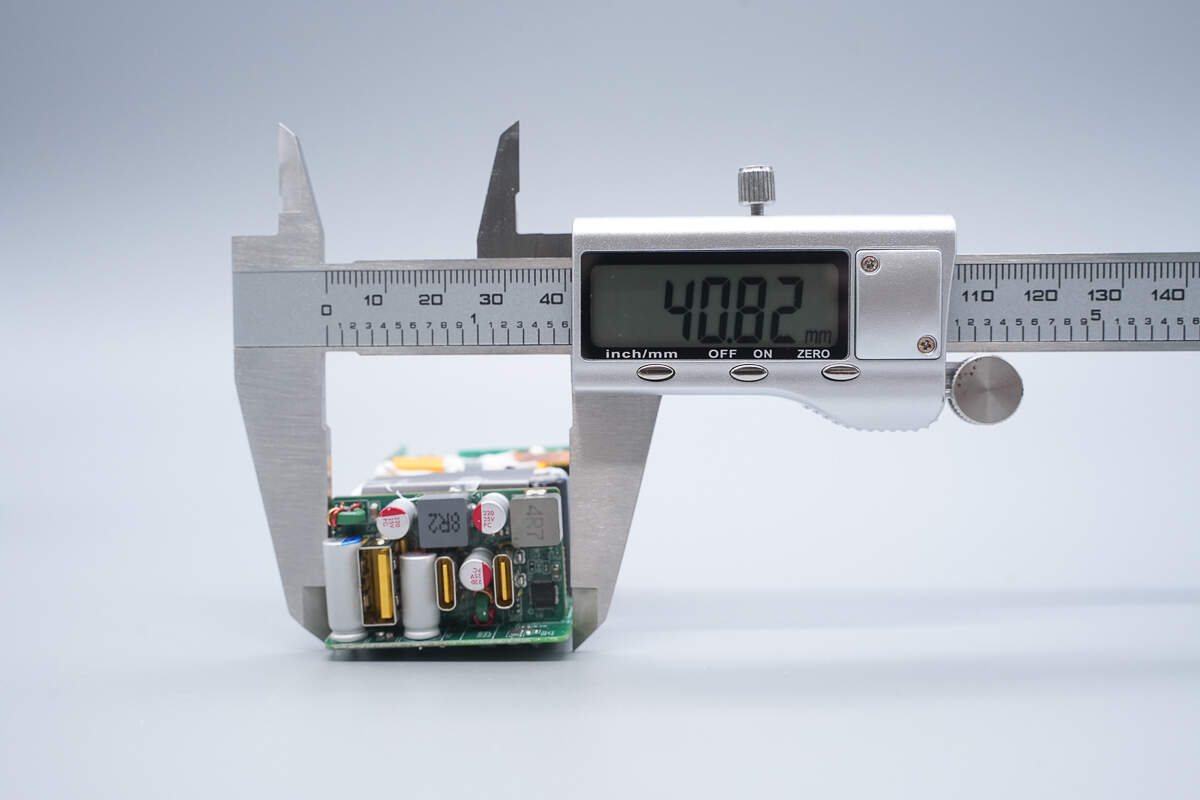

宽度为40.82mm。

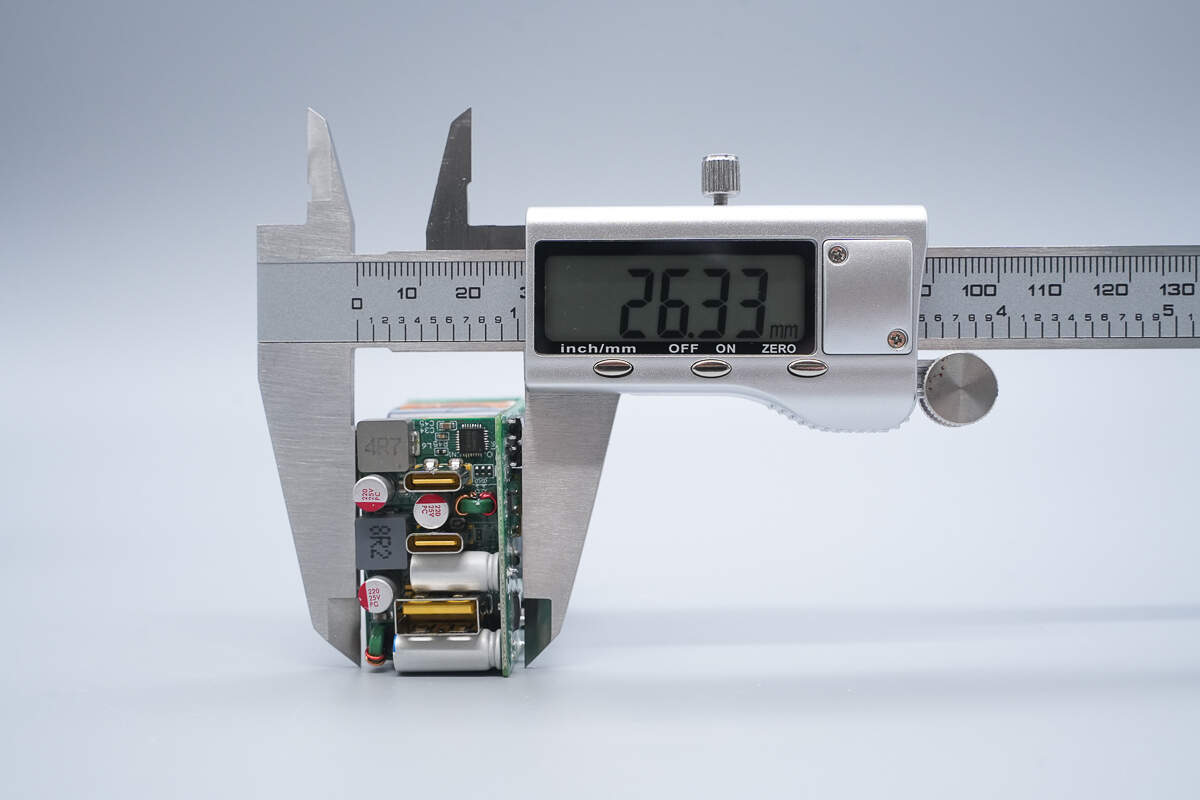

厚度为26.33mm。

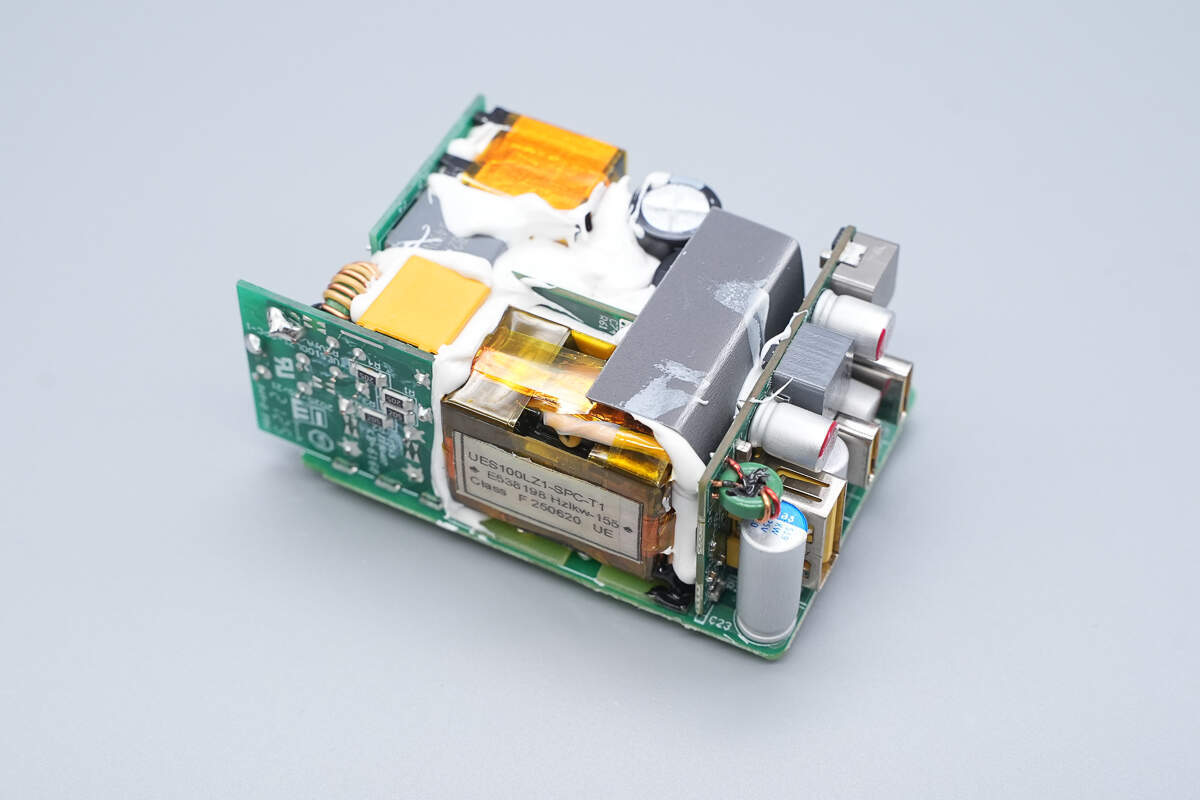

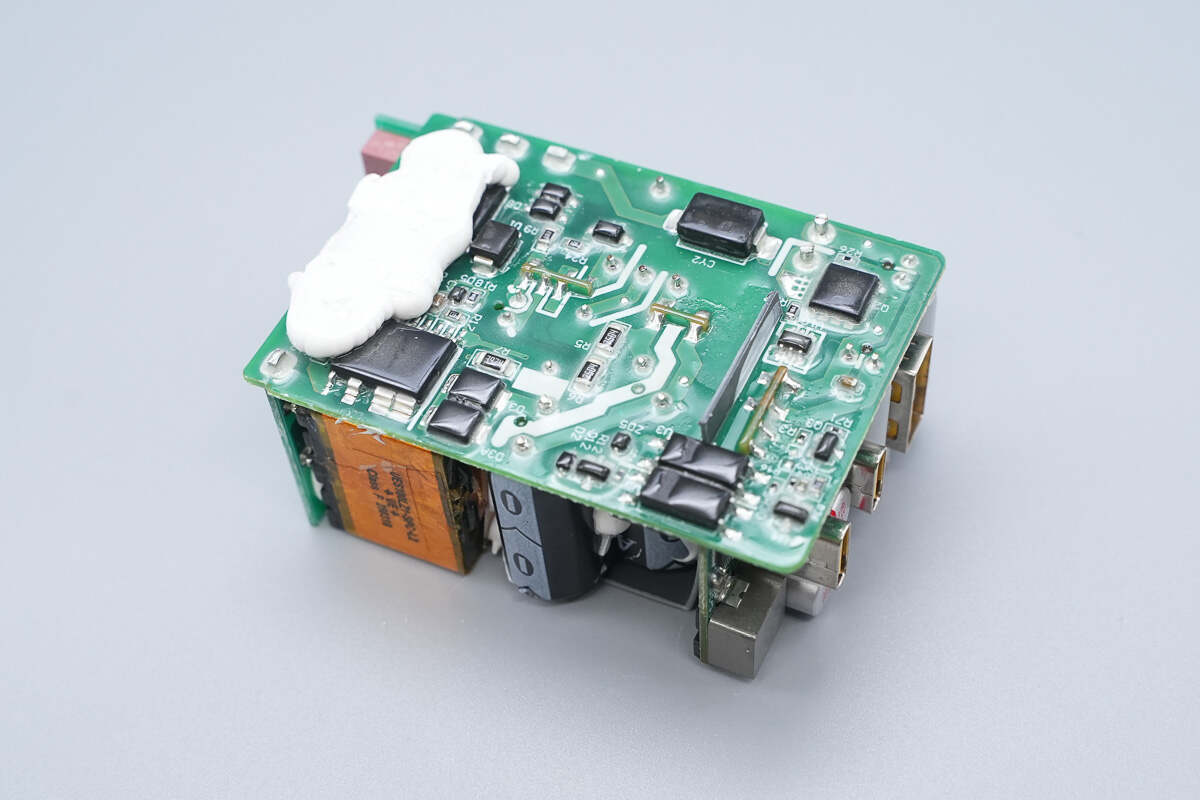

PCBA模块由多块小板堆叠设计以充分利用空间，器件间填充白胶提升整体稳定性，初次级间做了隔离绝缘处理。
背面对应整流桥区域也打胶处理，板面刷漆保护。
将白胶清理掉，模块正面器件布局规整紧凑，中心区域设有谐振电容、主控芯片供电电容以及开关电源主控小板。

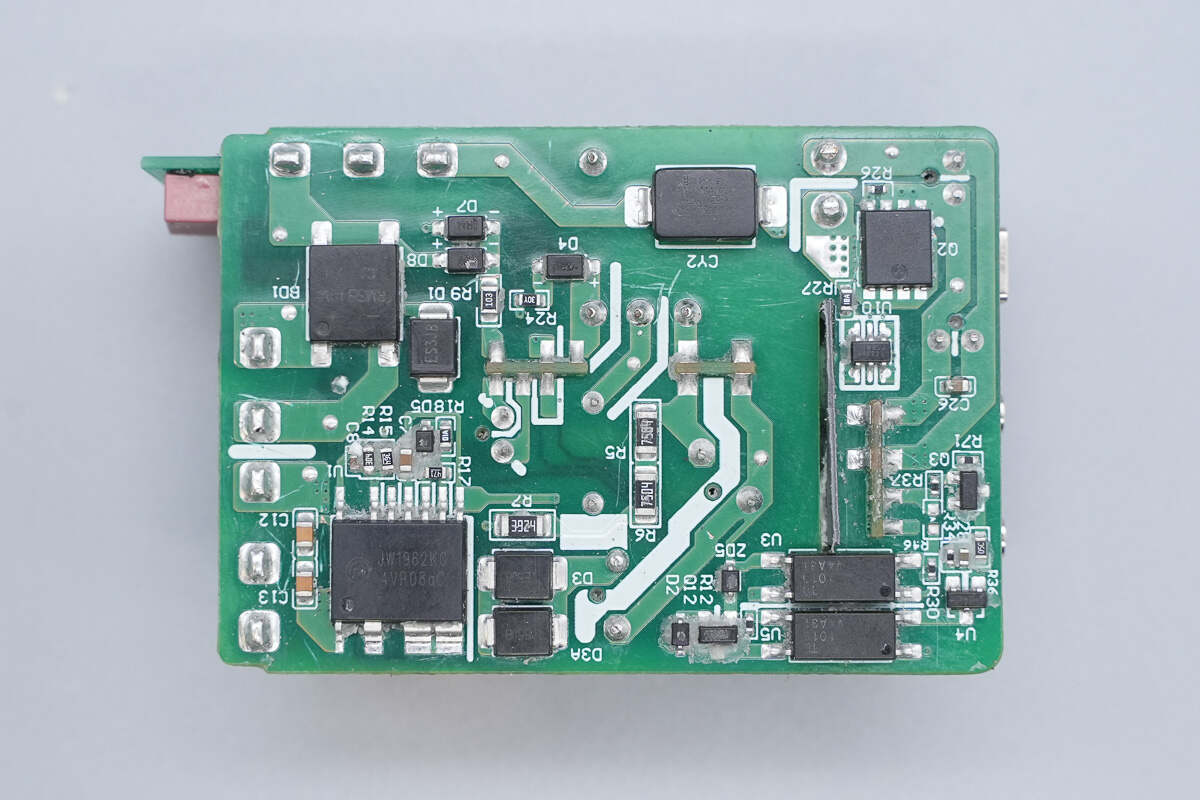

主板背面设有整流桥、PFC升压控制器、光耦、贴片Y电容、同步整流控制器以及同步整流管。

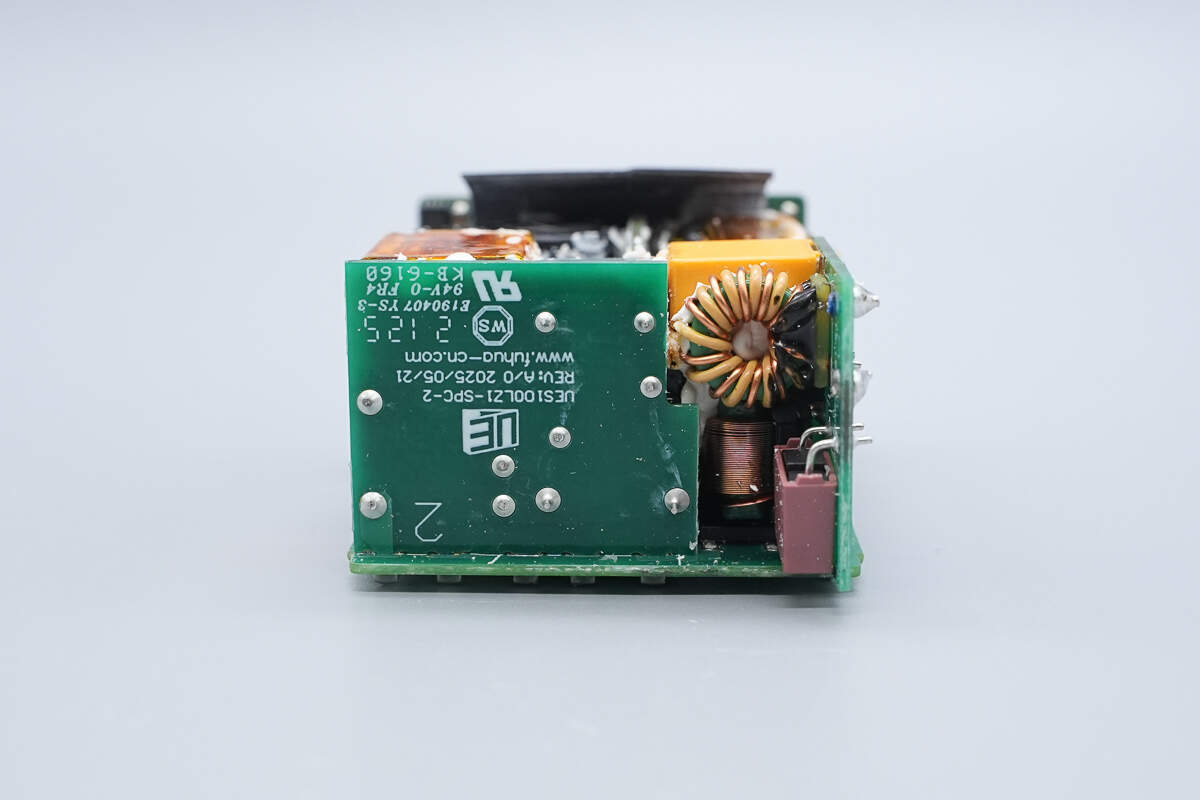

PCBA模块输入端一览，前端以及右侧均焊接有小板。

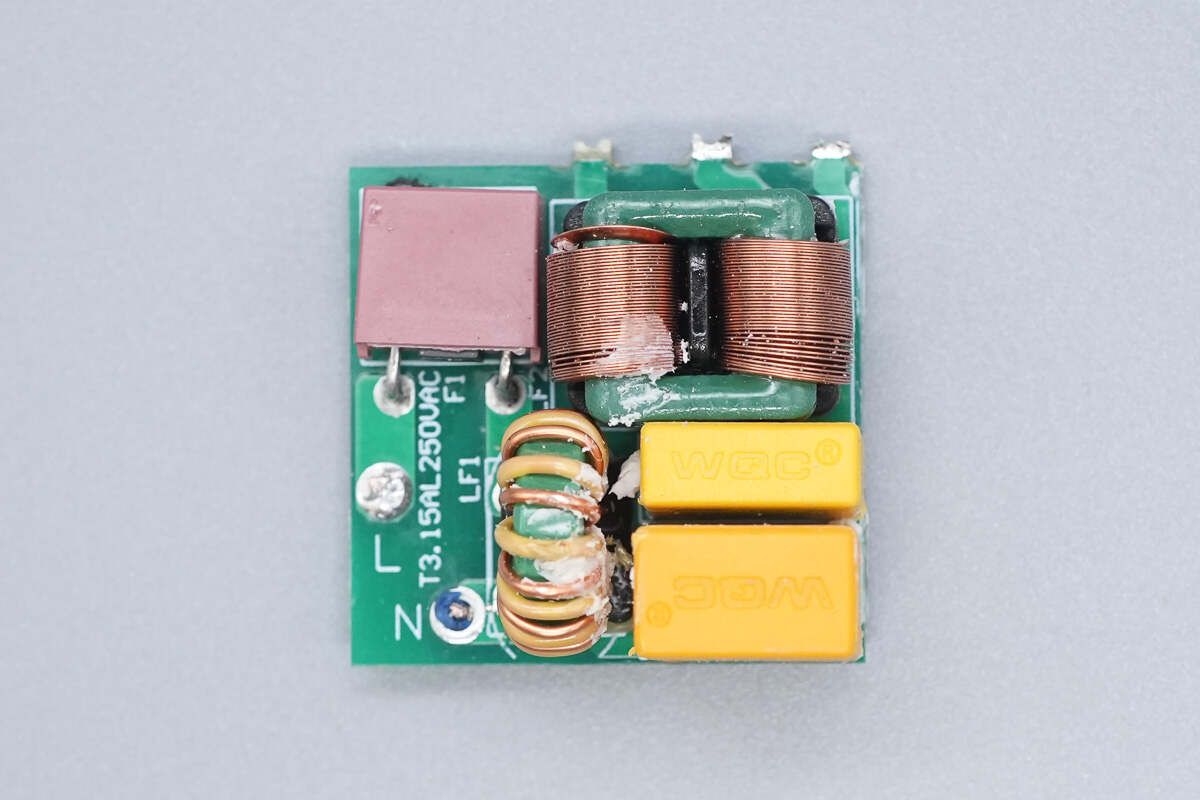

右侧小板正面设有延时保险丝、共模电感、安规X2电容。

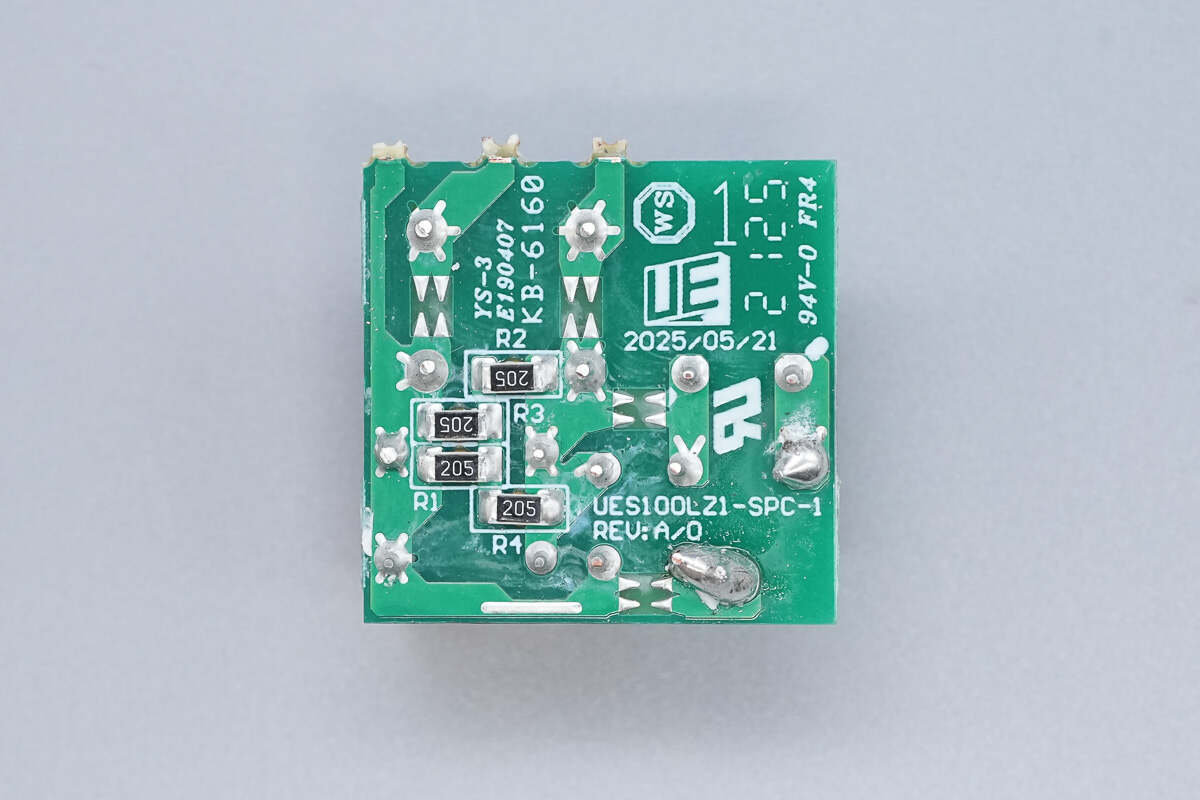

板子背面无器件。

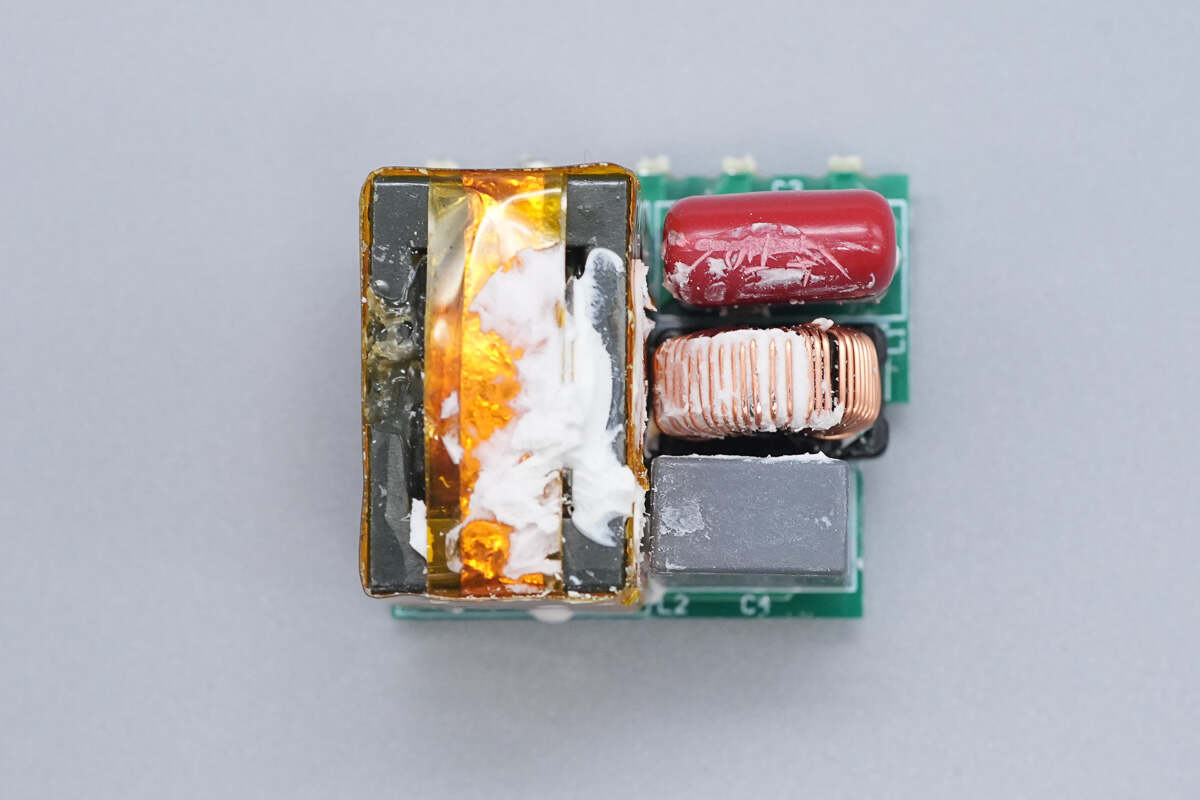

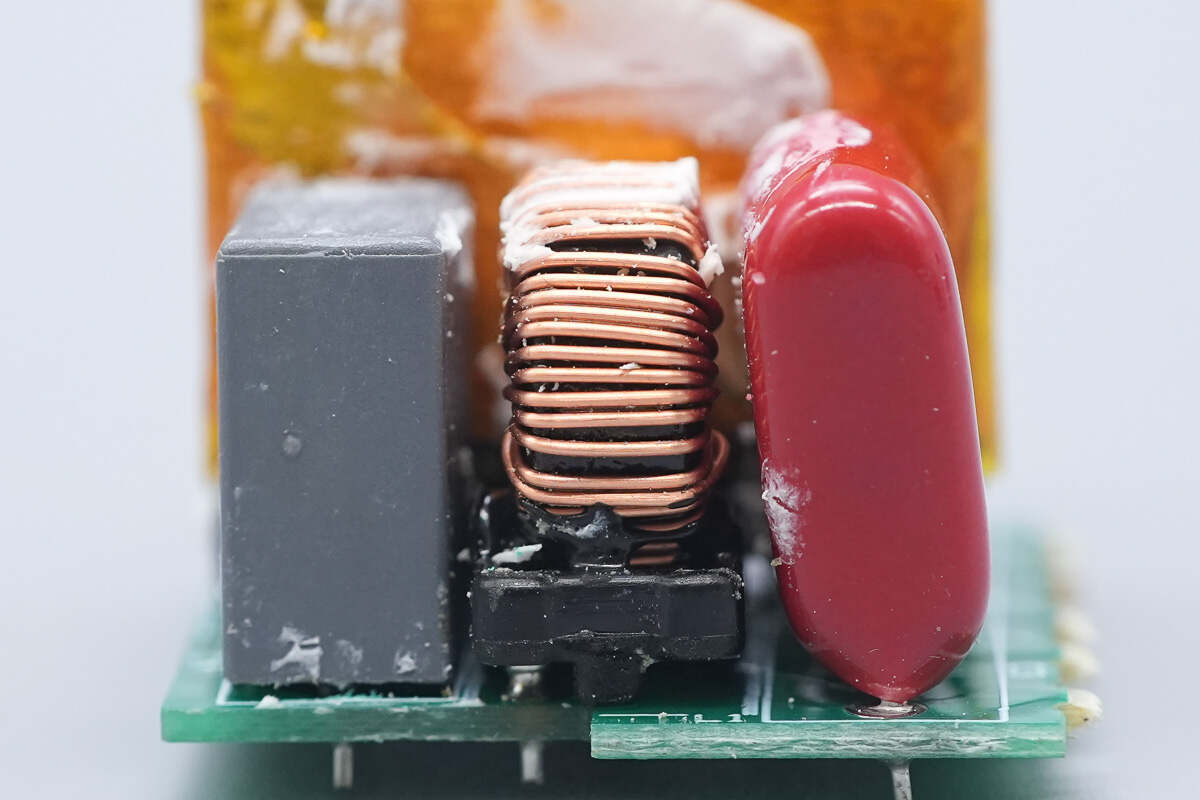

前端小板正面焊接薄膜滤波电容、滤波电感以及PFC升压电感。

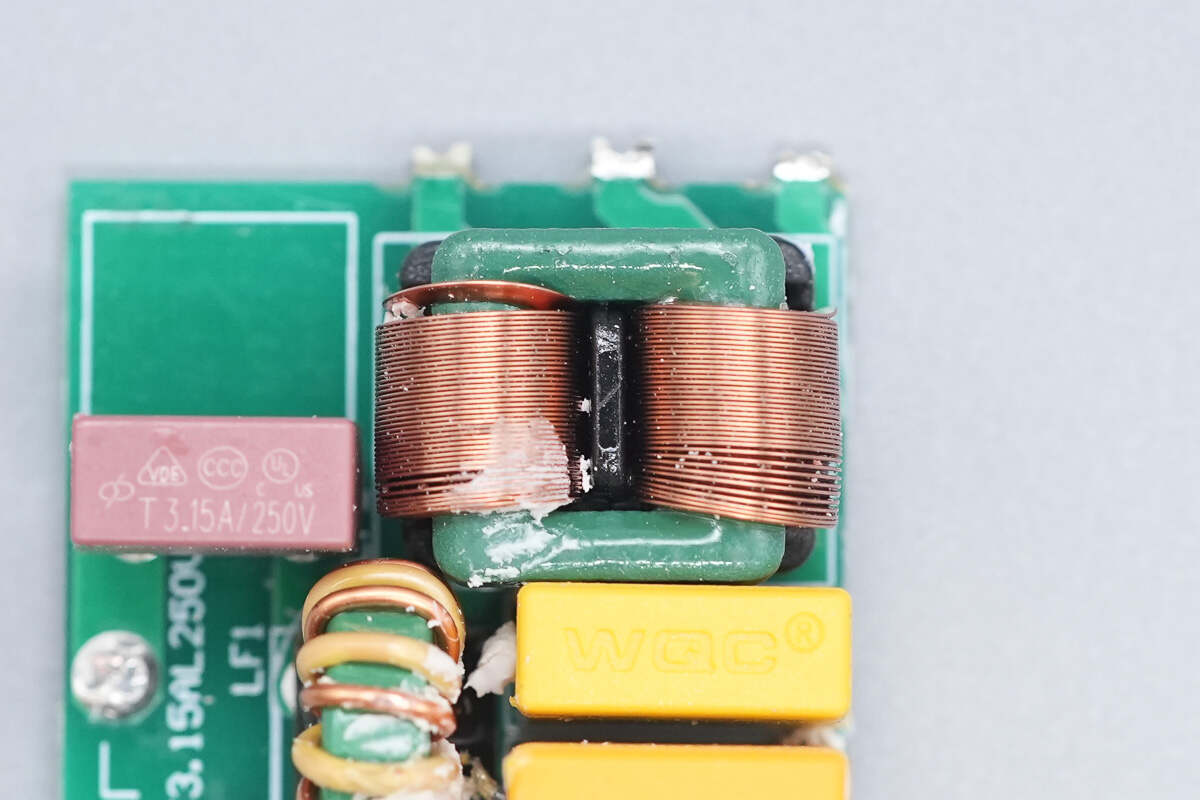

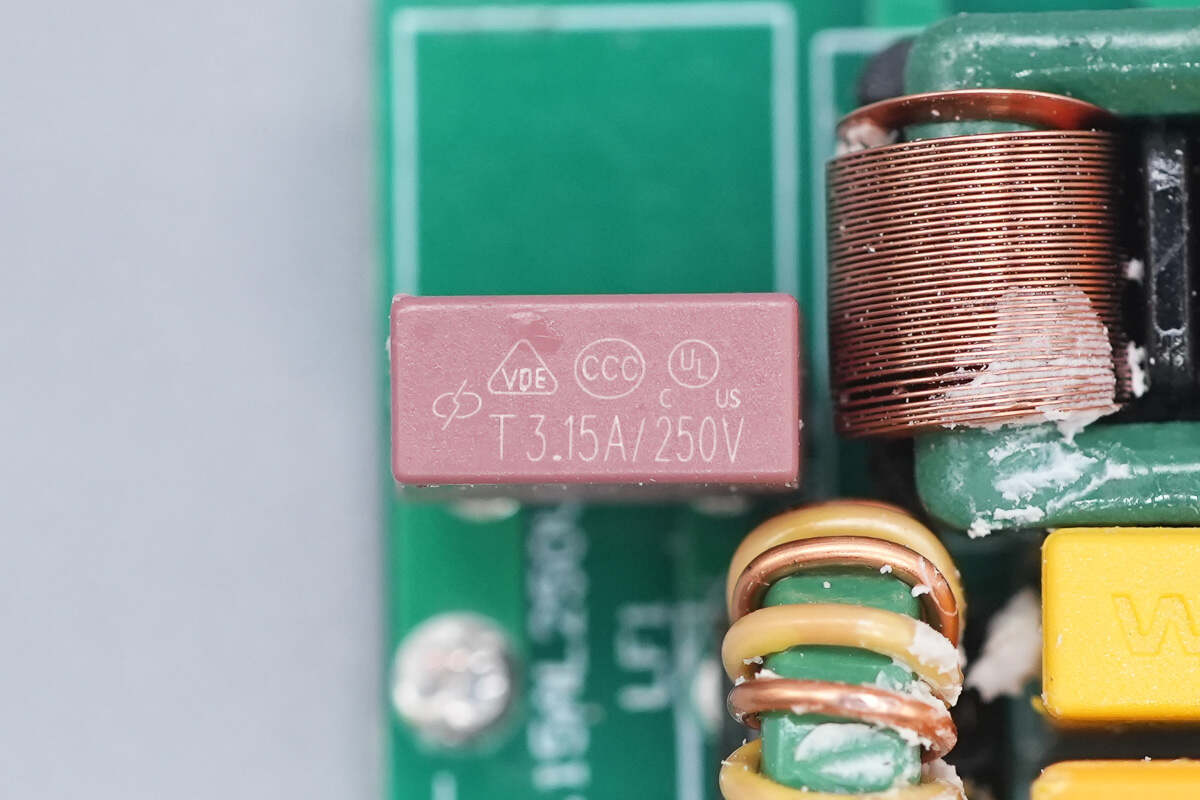

延时保险丝规格为3.15A 250V。

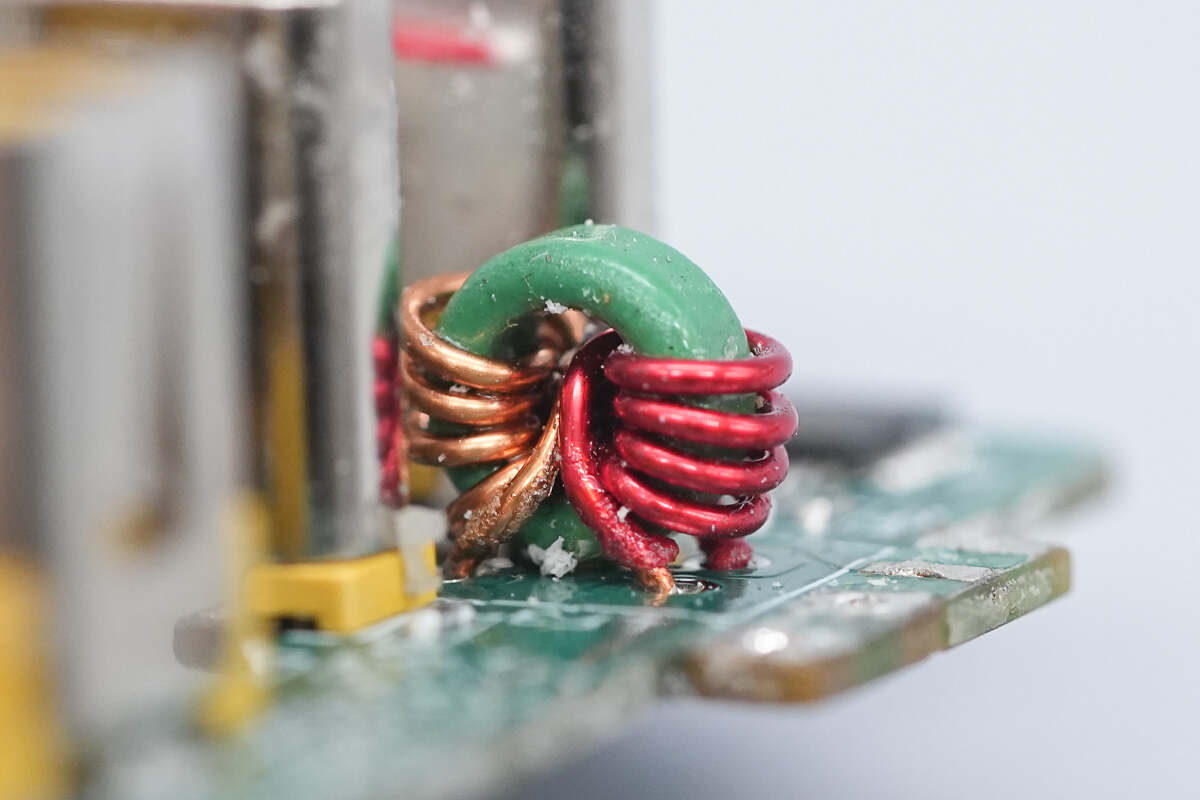

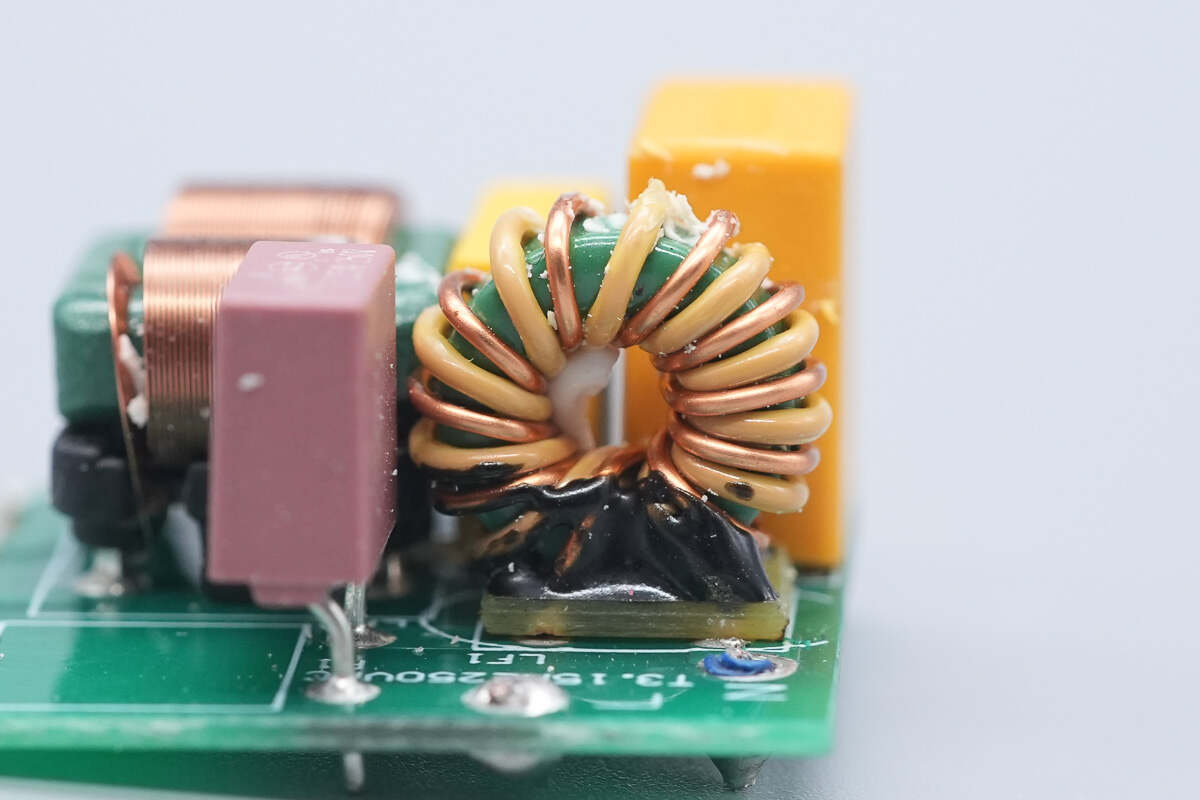

共模电感采用漆包线和绝缘线绕制，底部设有电木板并打漆加固。
另一颗共模电感扁平铜带绕制，两级设计更好滤除EMI干扰。

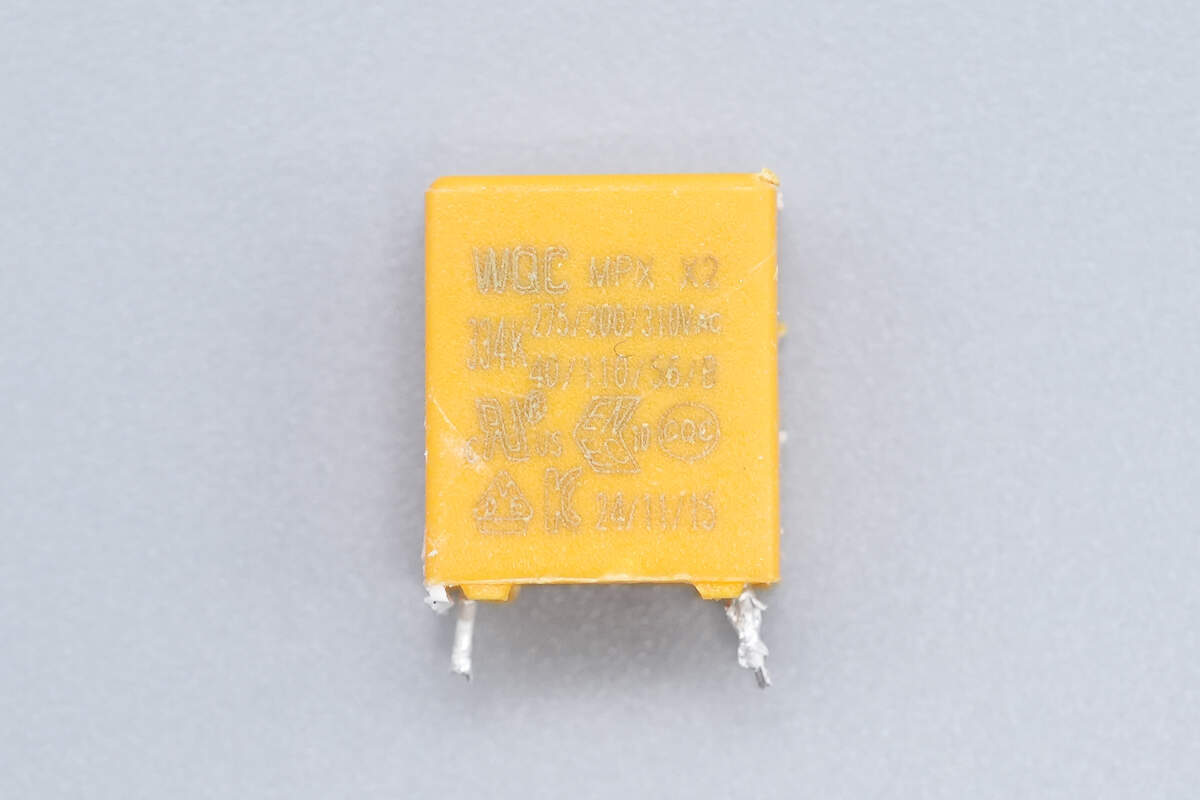

安规X2电容来自WQC威庆电子，容量0.33μF。

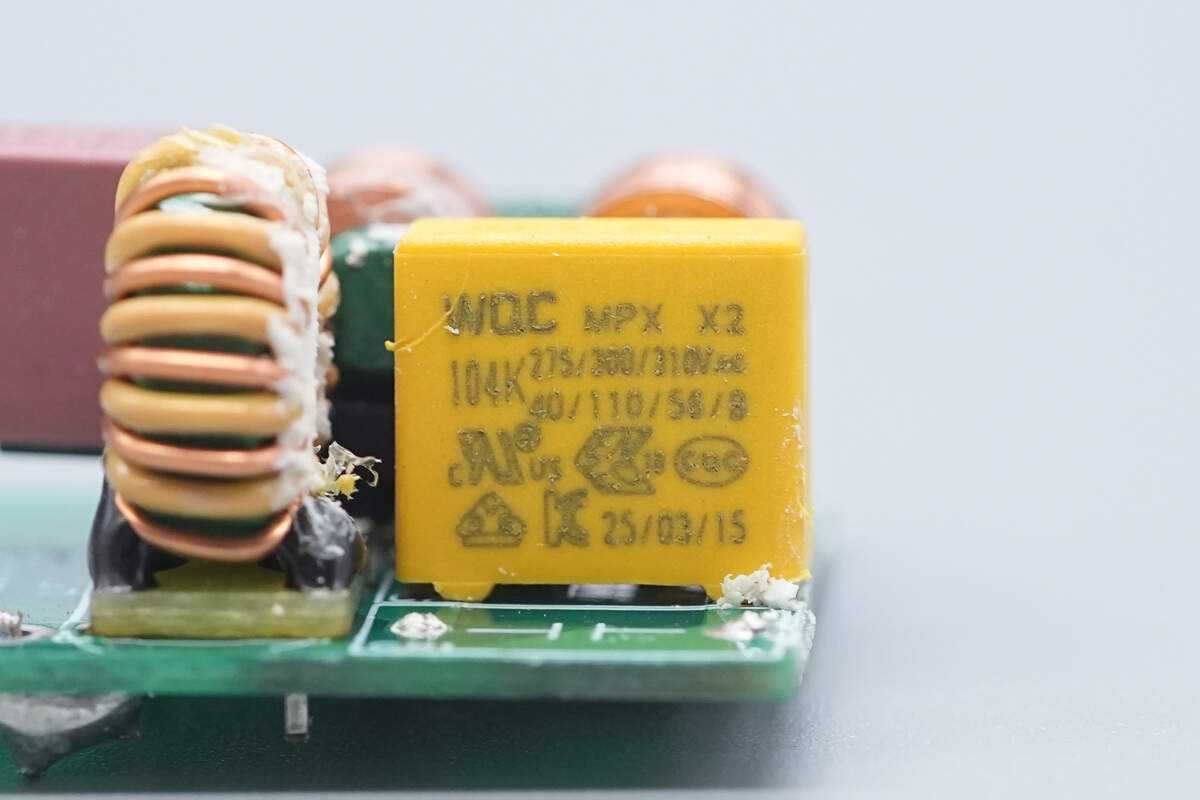

另一颗安规X2电容也是来自WQC威庆电子，容量0.1μF。

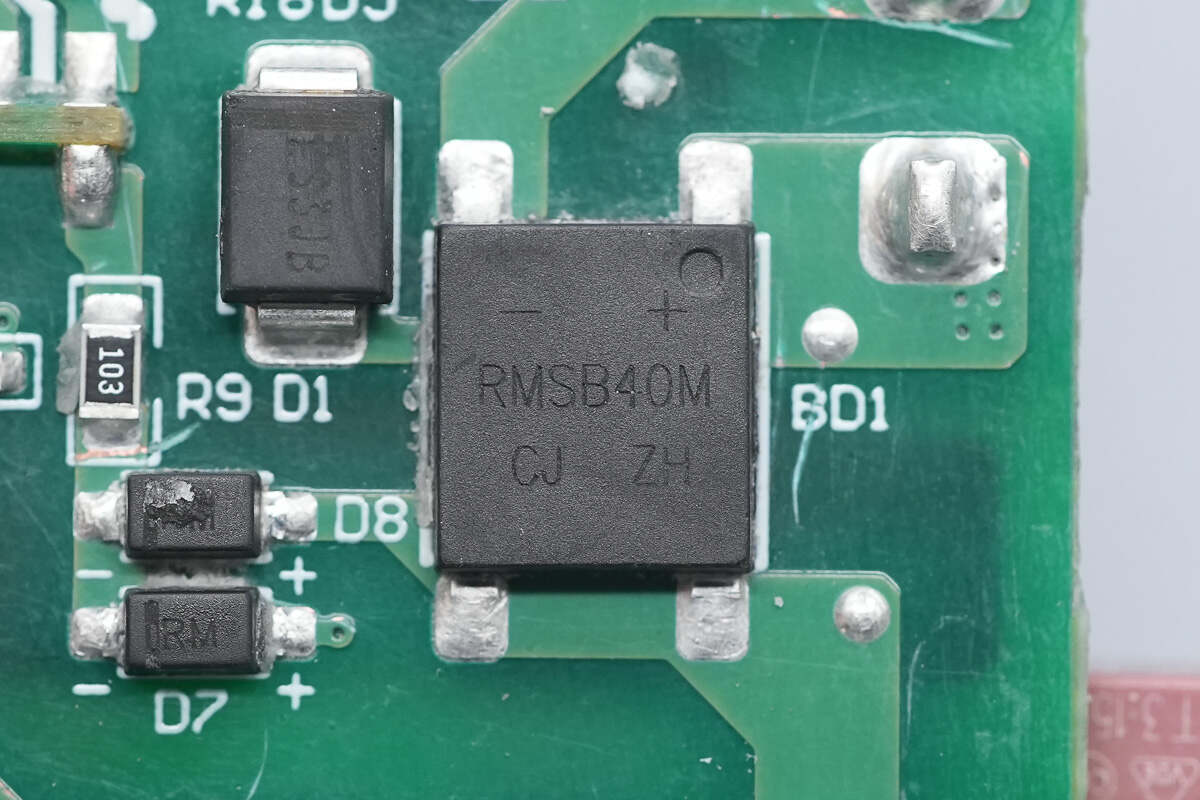

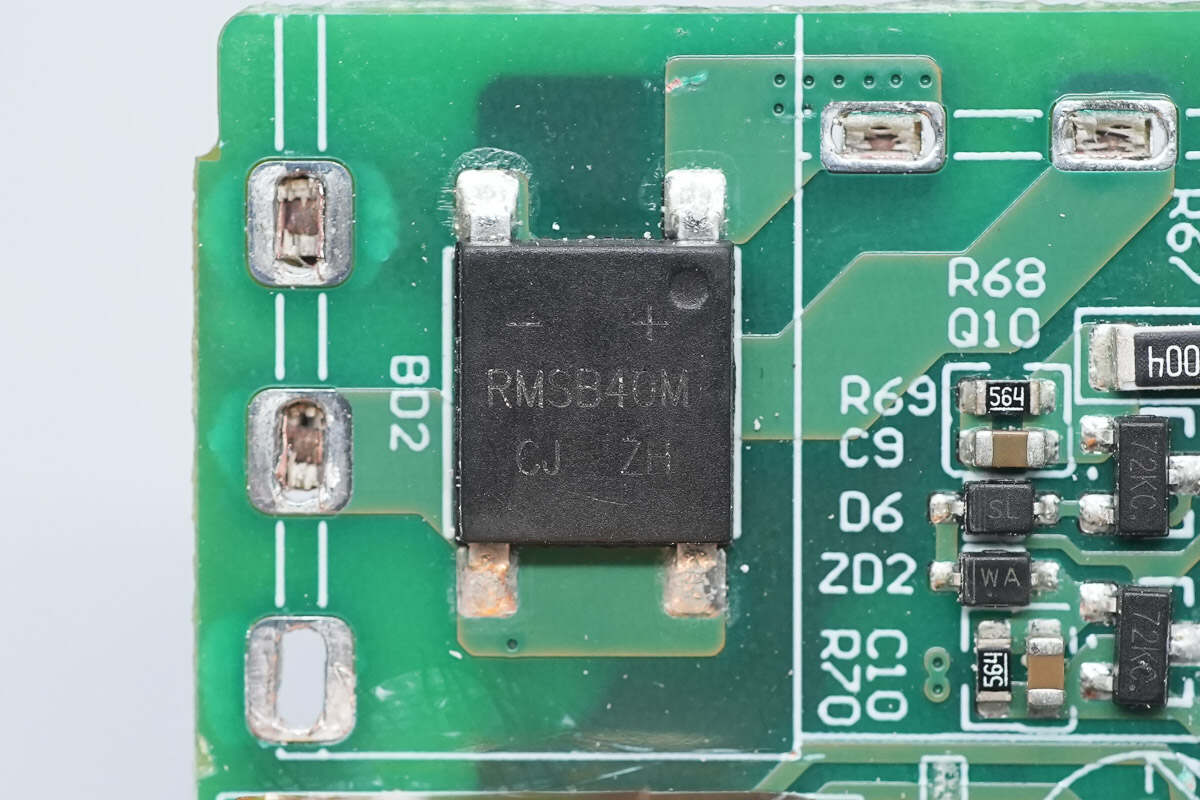

整流桥来自来自JSCJ长晶科技，型号RMSB40M，规格为4A 1000V，采用UMSB封装。
另一颗整流桥布局在主板正面，料号相同。

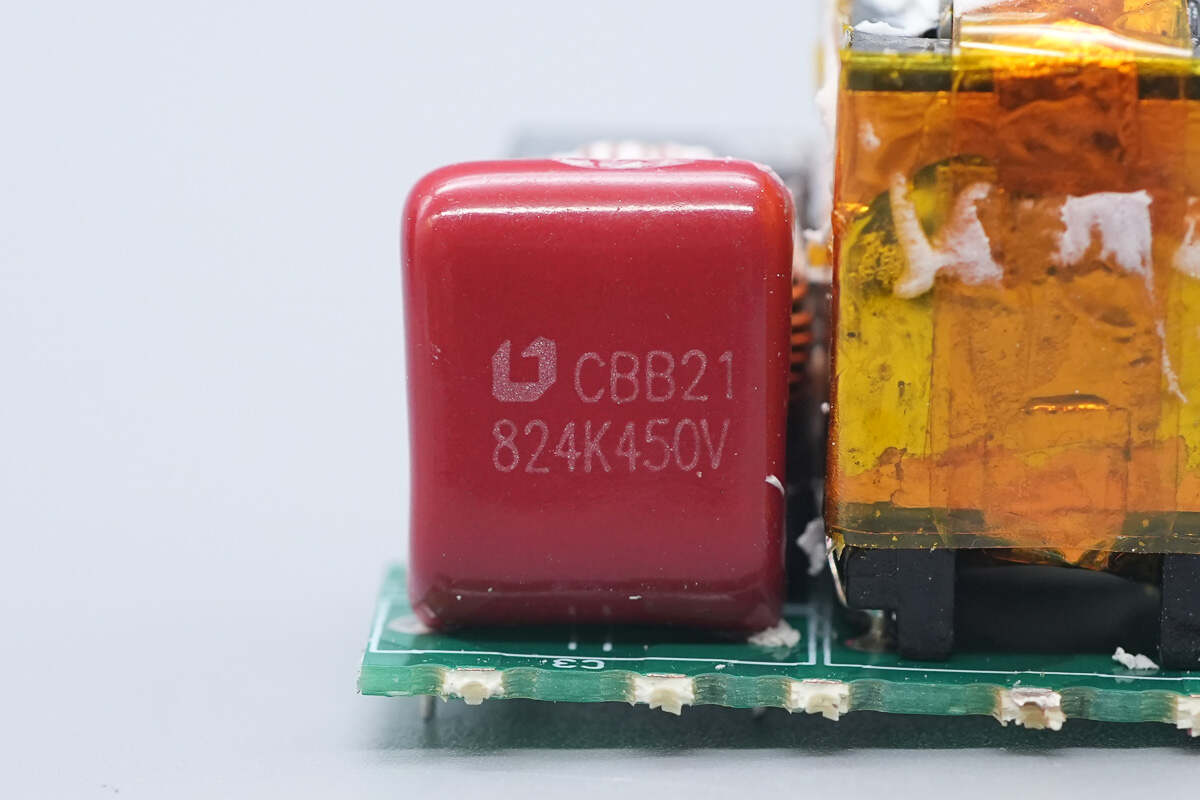

CBB21薄膜滤波电容来自塑镕，规格为450V0.82μF。
中间滤波电容特写。

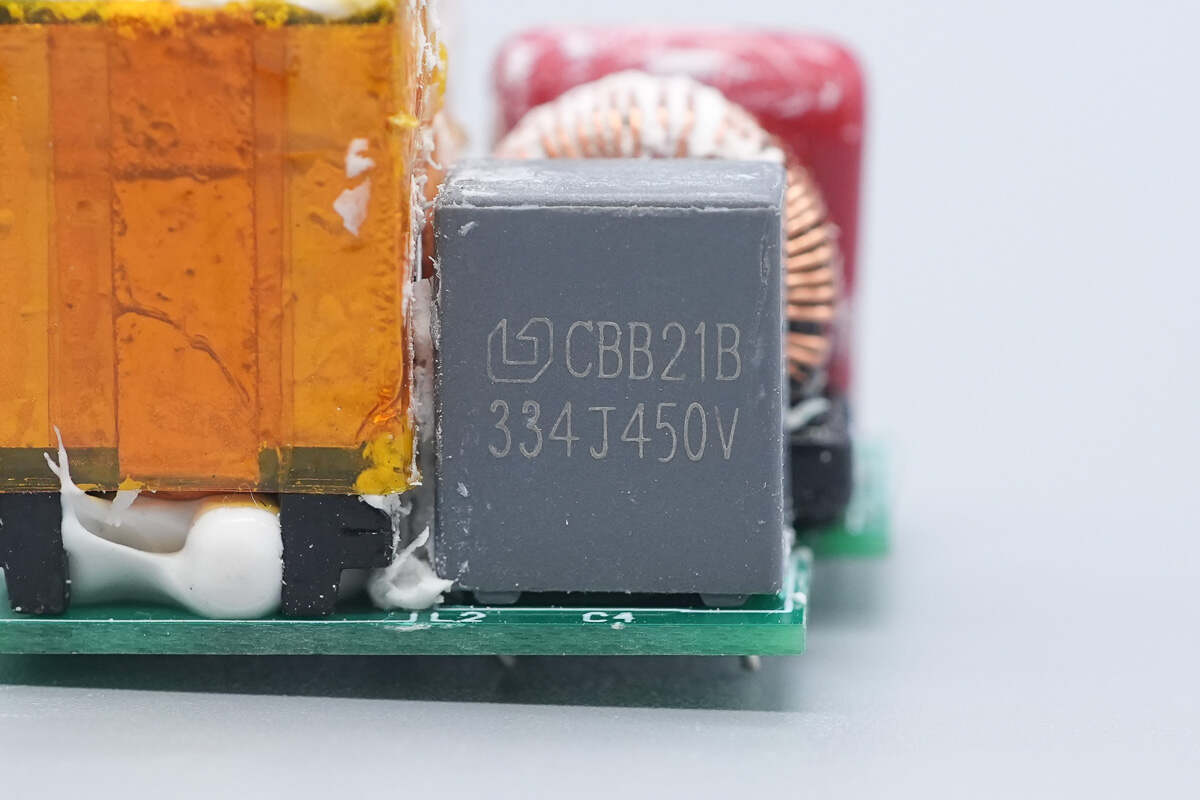

另一颗CBB21B薄膜滤波电容也是来自塑镕，规格为450V0.33μF。

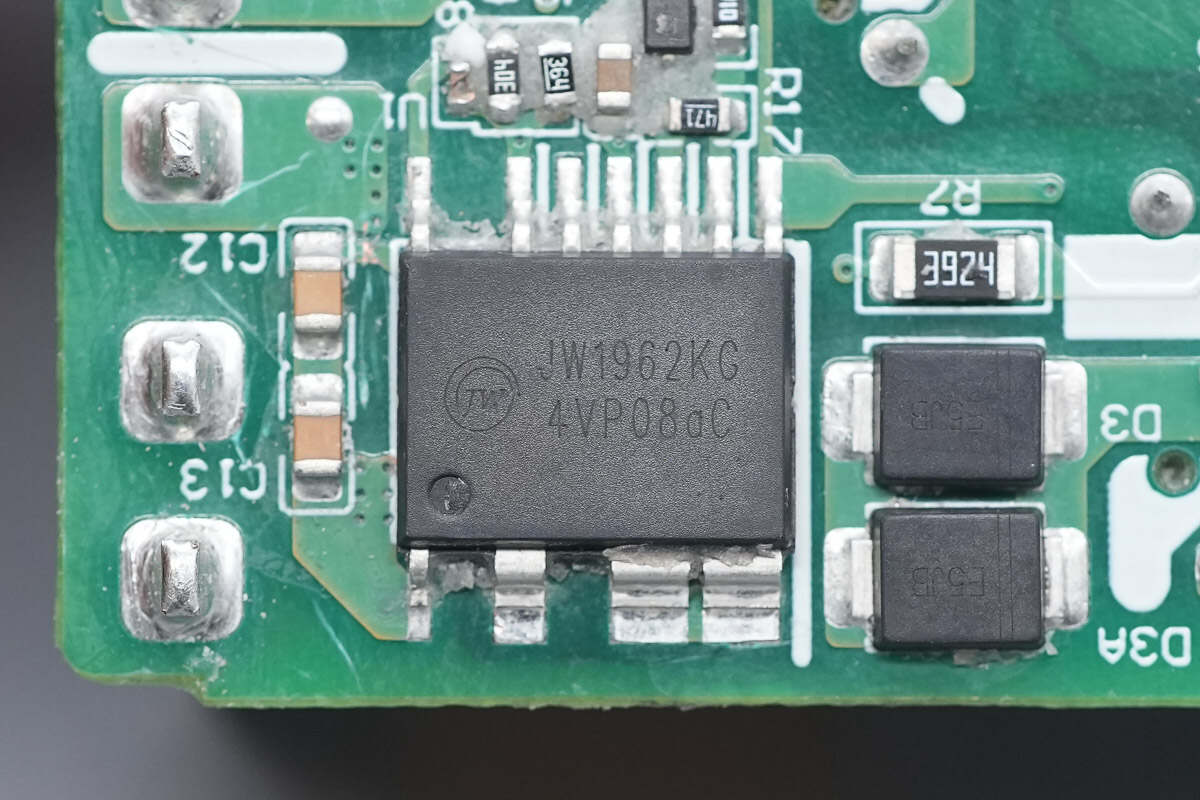

PFC控制器来自杰华特，型号JW1962KG，芯片内部集成有源PFC Boost恒压驱动以及700V高压氮化镓功率器件，主要应用于SMPS、AC/DC适配器及平板电视等单级、带有源PFC的升压系统，采用ESOP10封装。
JW1962XG系列凭借恒定导通时间控制技术可确保优异的功率因数，无需输入电压检测电路，简化了系统设计，降低了损耗。电感电流工作在临界连续模式，减小了功率器件的开关损耗，改善了EMI性能，确保系统具有高效率。
JW1962XG系列还具备多重保护功能，包括VCC欠压锁定、ISP过压保护、反馈开路保护、FB过压保护及过热保护，可全面增强系统安全性与可靠性。
PFC升压电感特写，包裹铜箔以及耐高温绝缘胶带处理。

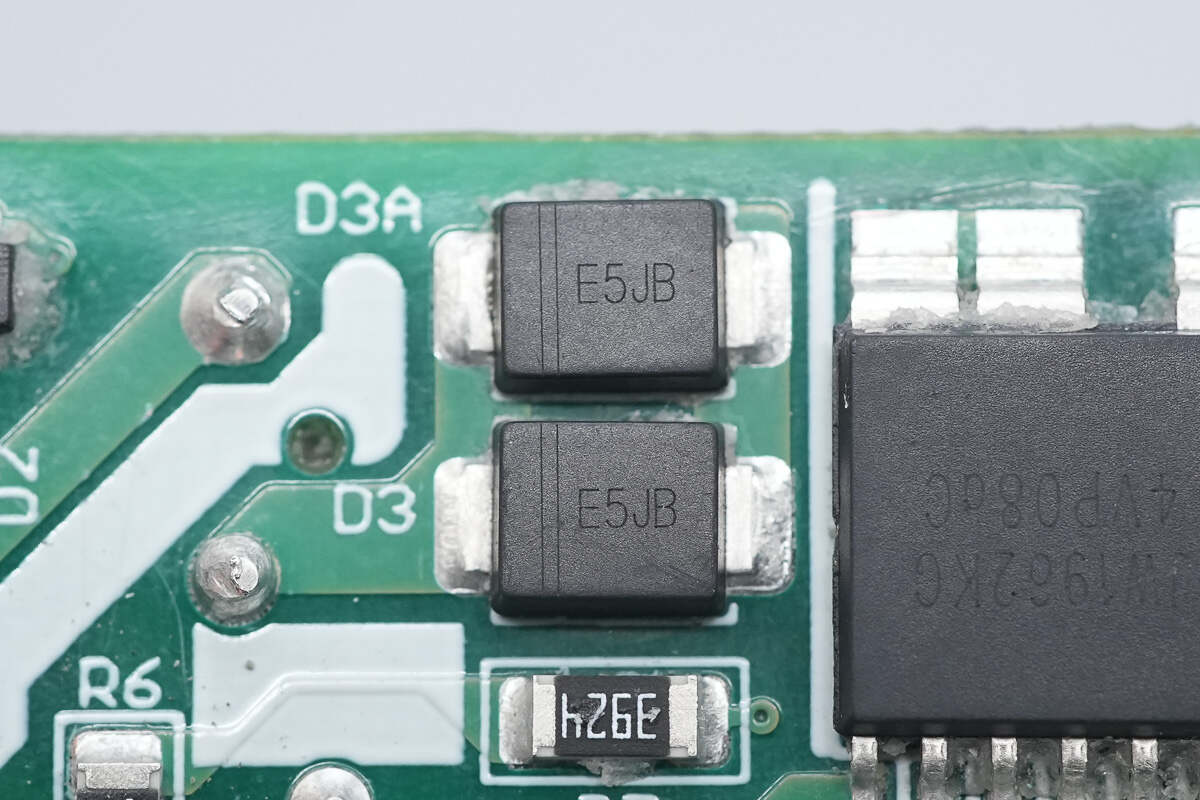

PFC升压整流管采用两颗丝印E5JB超快恢复二极管并联。

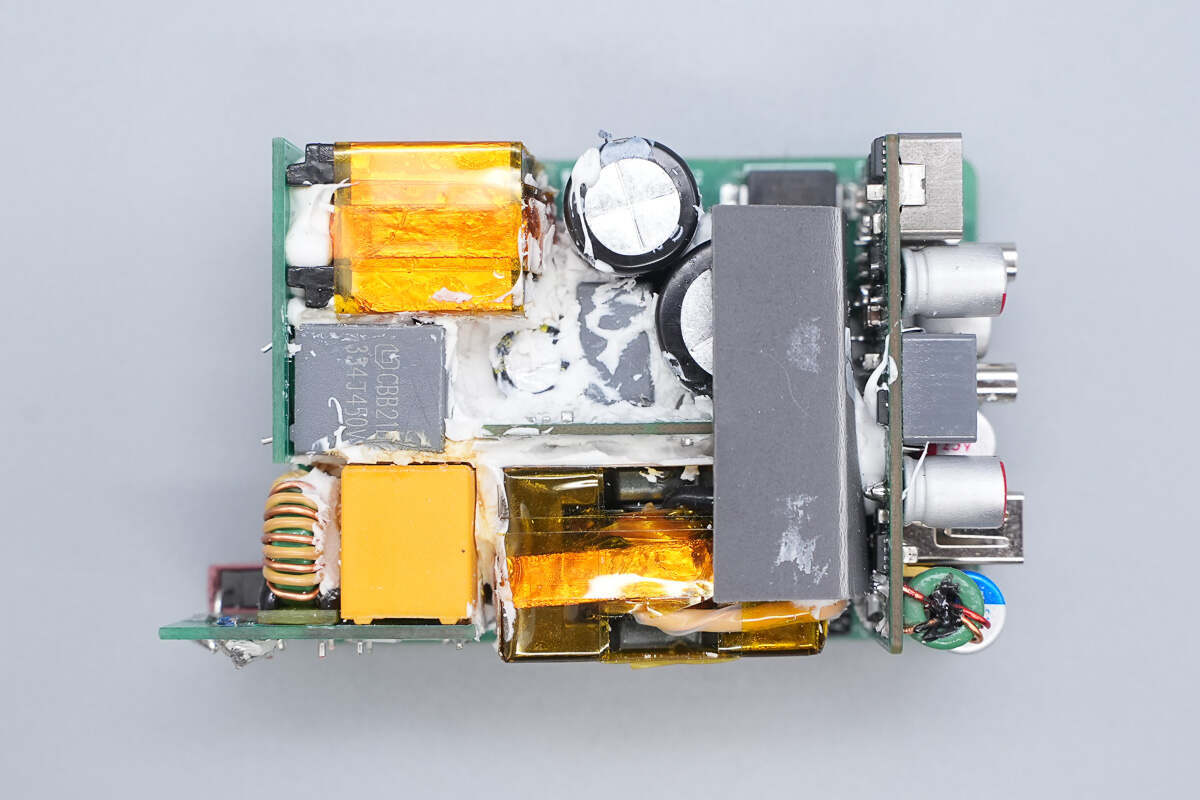

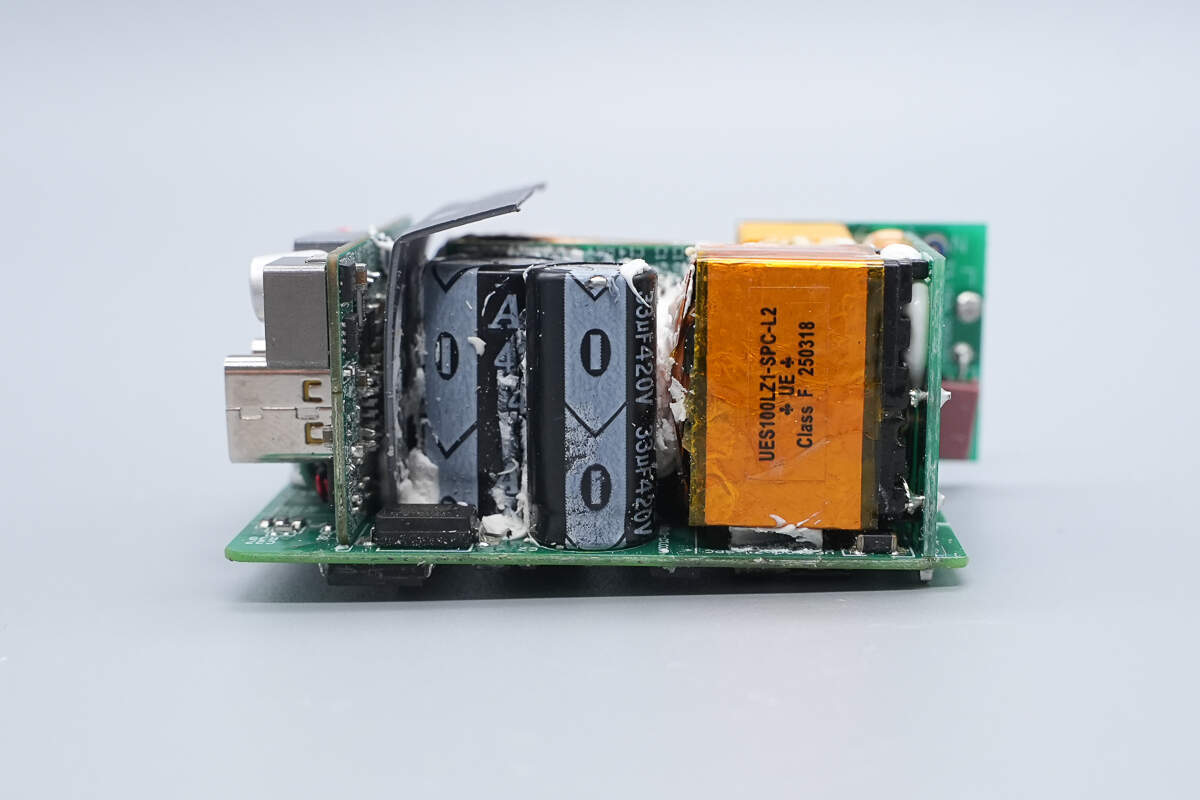

模块一侧中心区域设有高压滤波电解电容。

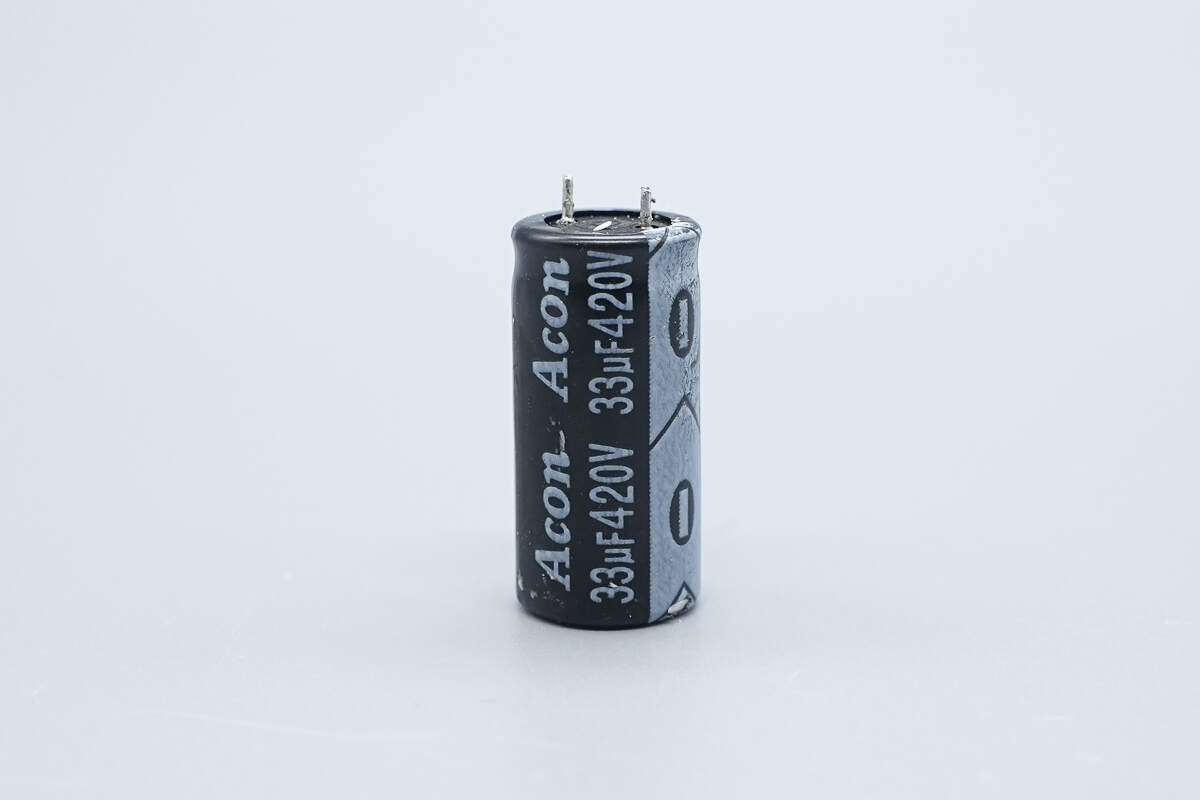

高压滤波电解电容来自Acon新中元，规格为420V33μF。
另一颗也是来自新中元，规格为420V47μF。

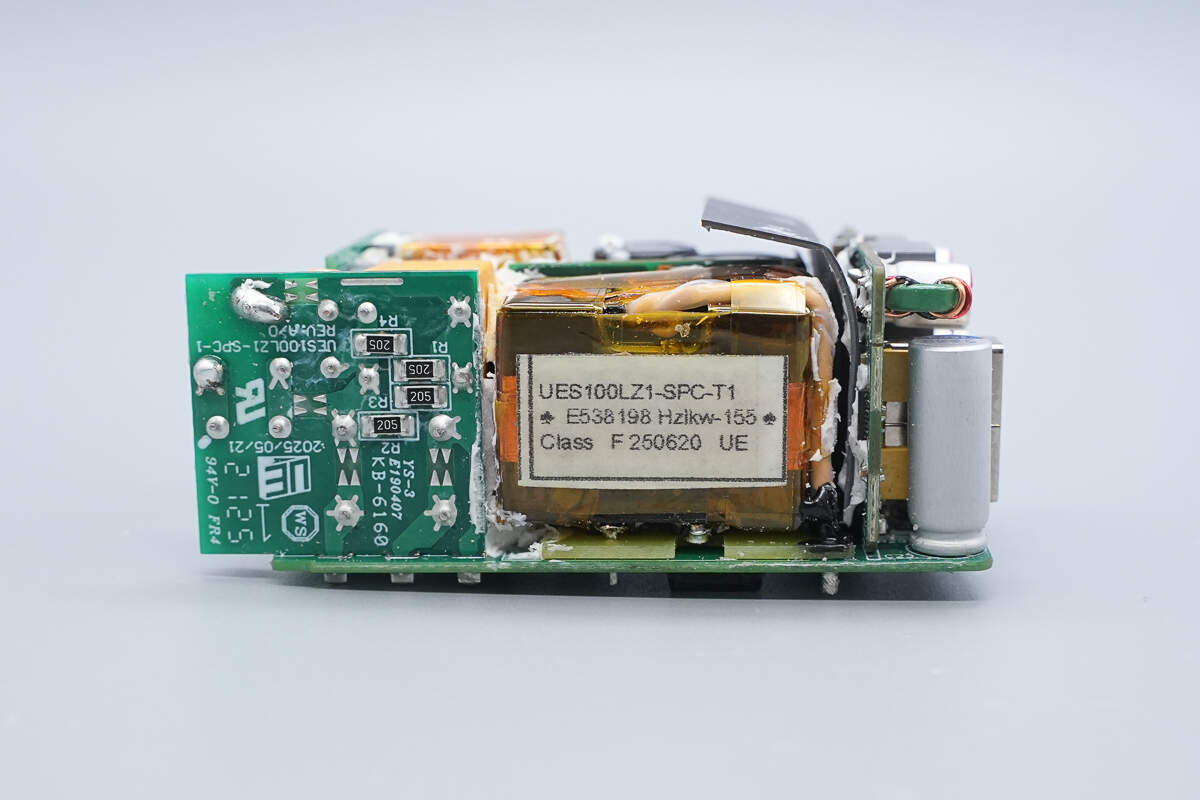

模块另一侧中心区域设有开关电源主控小板和变压器，变压器底部设有电木板。

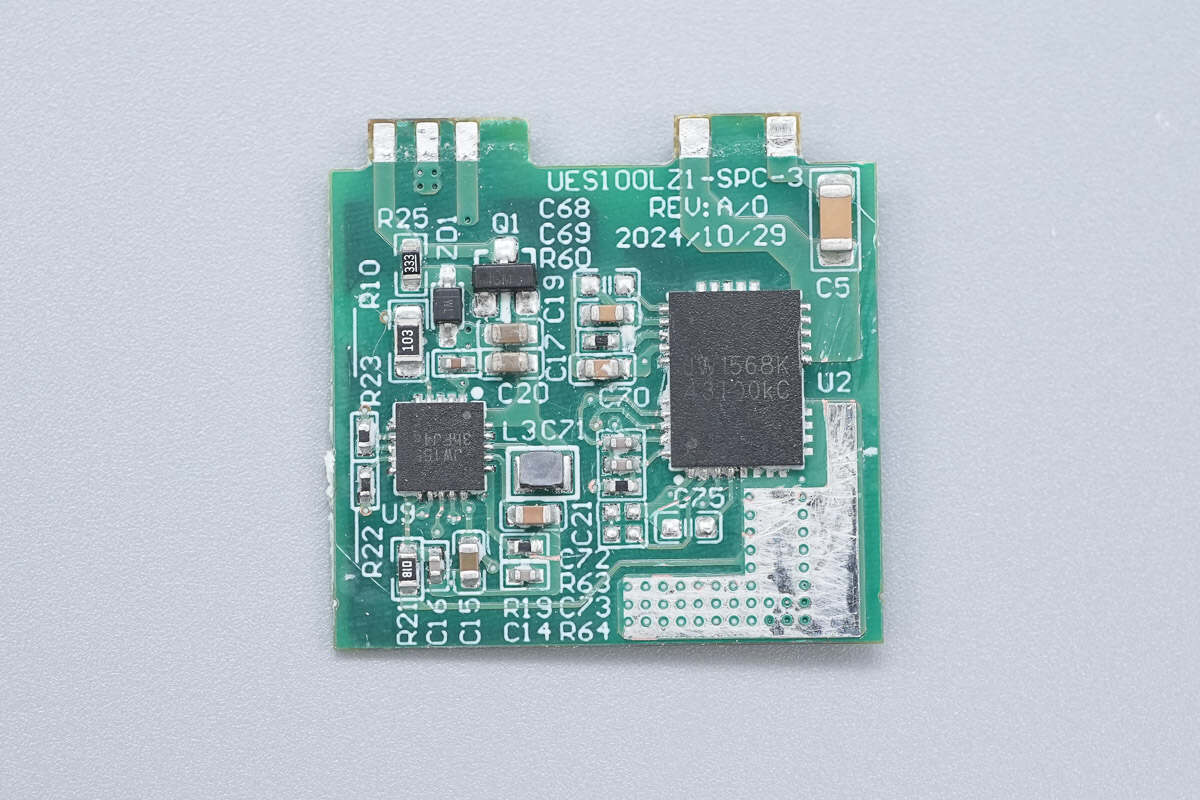

将小板拆下，正面设有开关电源主控芯片和氮化镓半桥芯片。

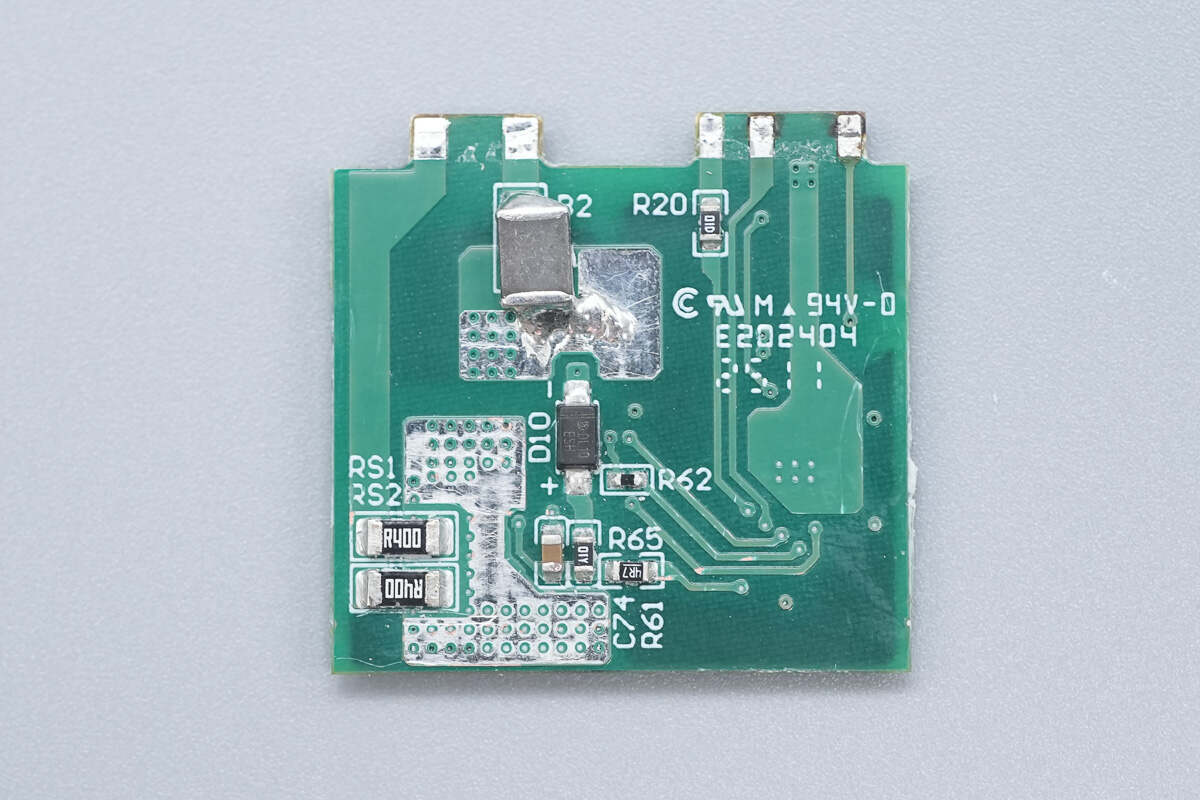

板子另一面一览，部分区域露铜加锡增强散热。

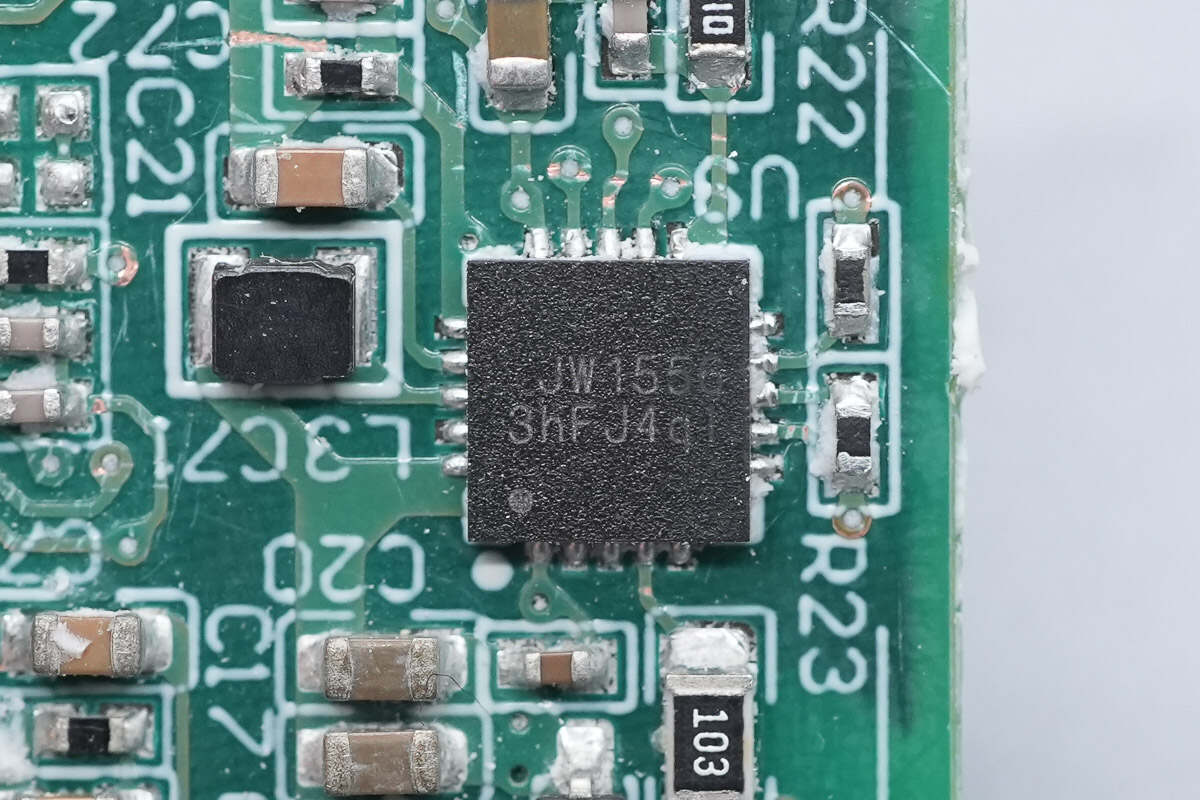

AHB控制器来自杰华特，型号JW1556，是一款非对称半桥反激式控制器，采用QFN4x4-20封装，适用于离线反激式转换器应用。芯片内部集成供电升压转换器，输入电压范围 2.5-38V，最高工作频率达1.5MHz，支持65-300W快充应用。
杰华特 JW1556 在重负载下工作在ZVS模式，支持Adaptive ZVS开关，实现效率最优化。在轻负载下工作在DCM模式，可提供主电源开关和辅助开关两路输出控制，支持高压启动、X电容放电、突发模式控制、可调线路补偿等功能。

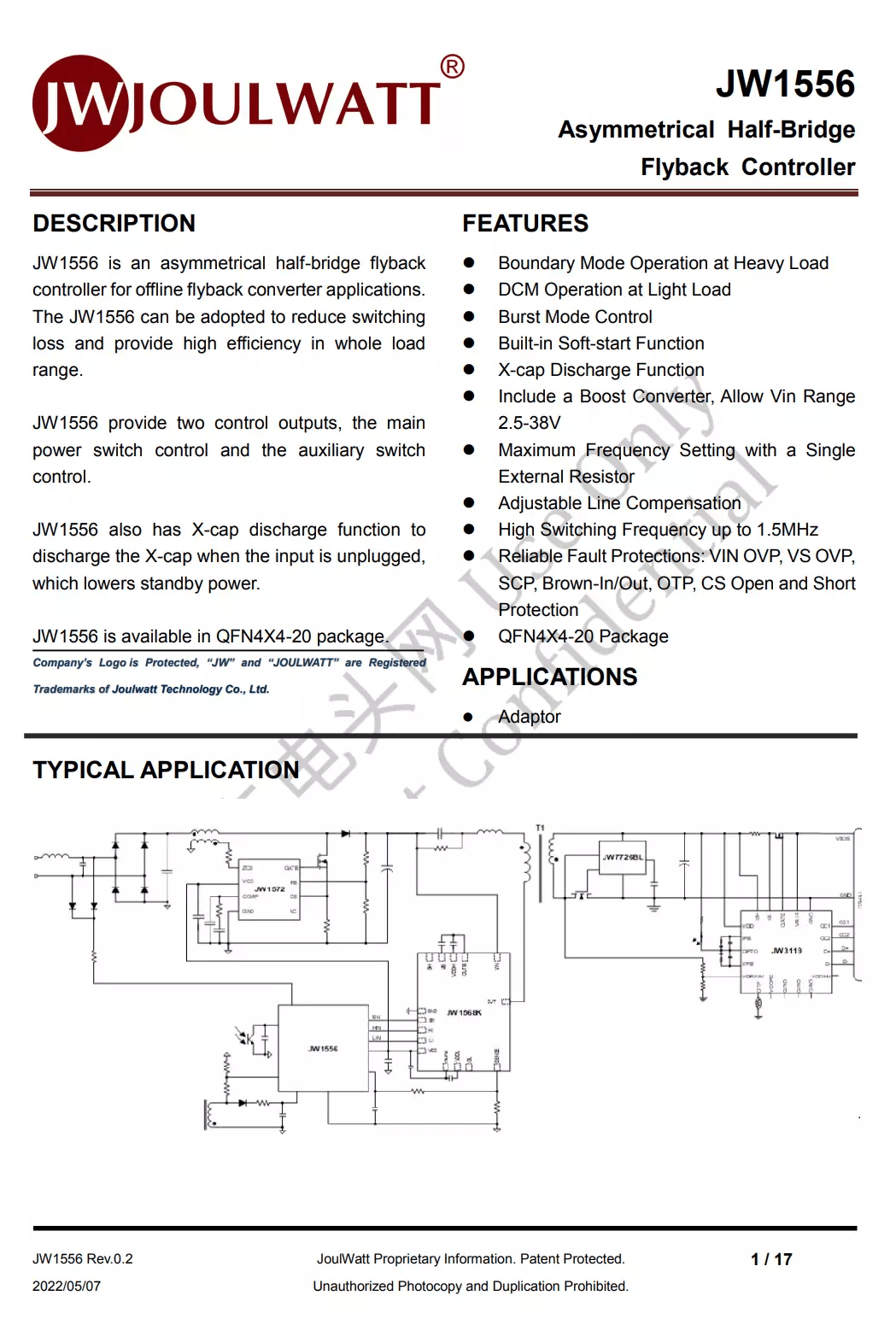

杰华特 JW1556 资料信息。

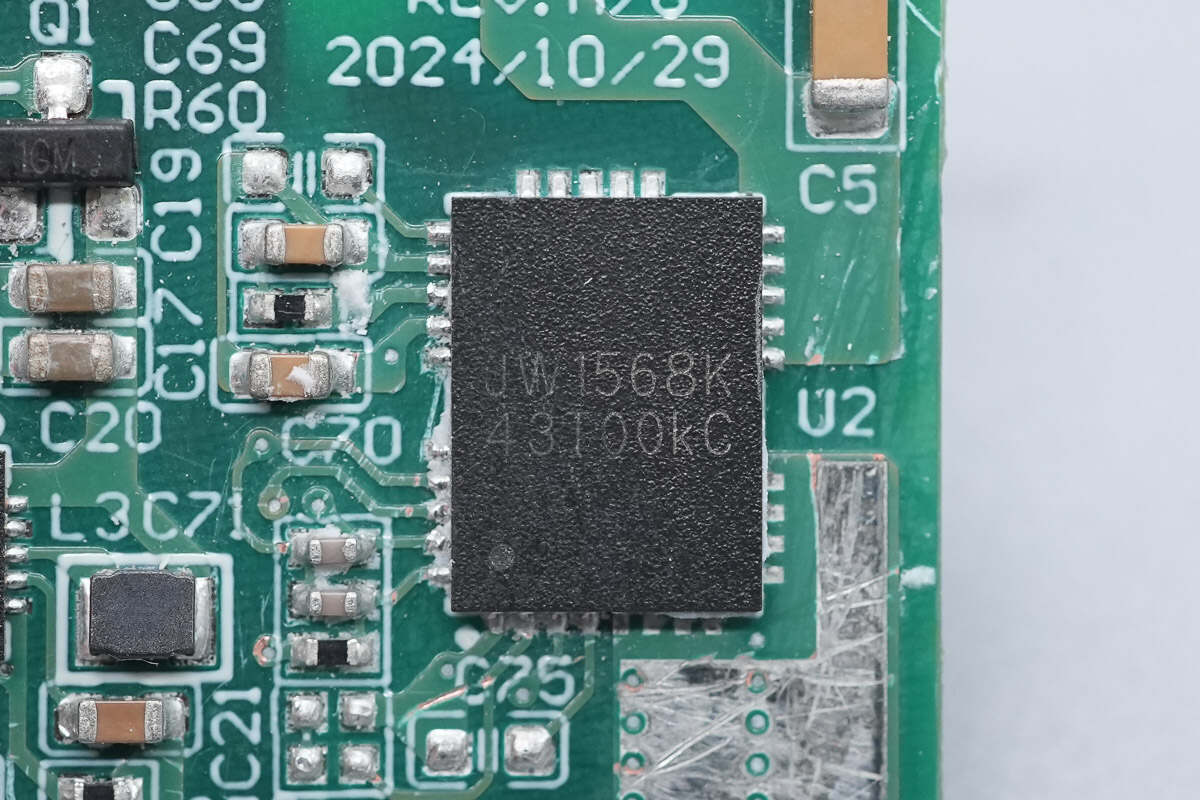

氮化镓半桥芯片采用杰华特JW1568K，芯片集成了一个门极驱动器和两个增强模式的GaN晶体管，使其在设计上更加简化，可大大降低系统复杂度。集成的功率GaN器件具有220mΩ的导通电阻和650V耐压。
JW1568K具有较低的静态电流与适应广泛的Vcc电压范围，并可确保内部上下管驱动匹配的准确性，有助于提高系统的性能和稳定性。集成的高侧Bootstrap简化了设计，支持高频操作，最高可达2MHz，在高性能应用中表现出色。

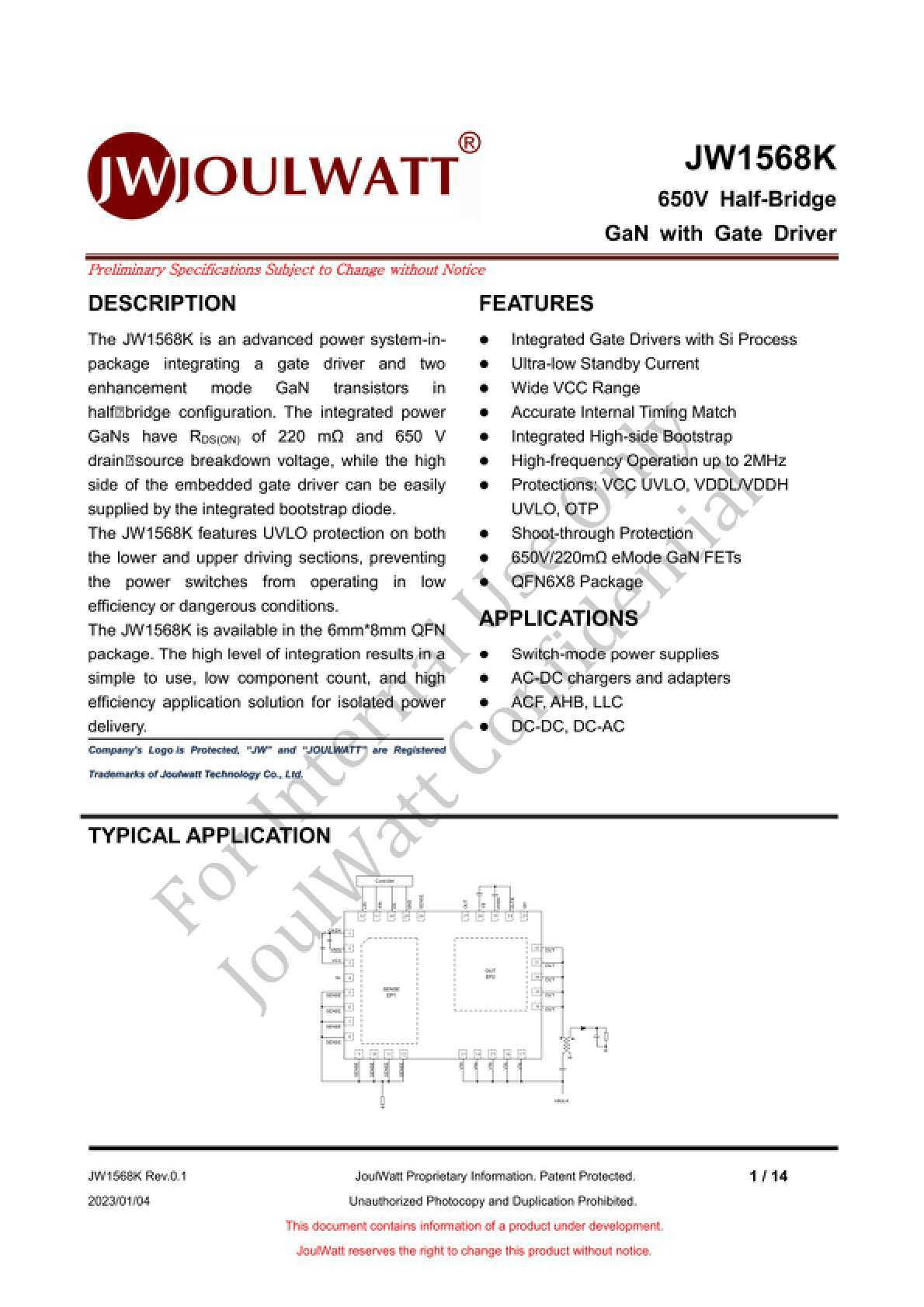

杰华特 JW1568K 资料信息。

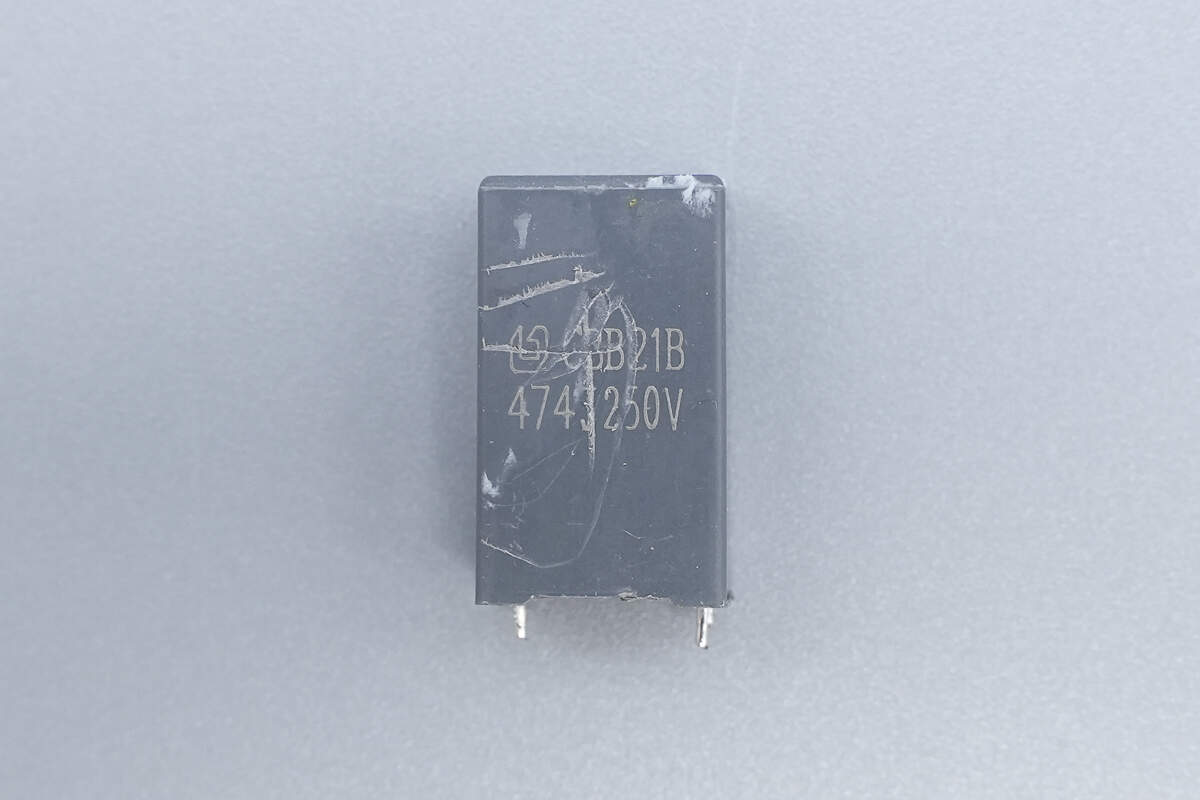

CBB21B谐振电容来自塑镕，规格为250V0.47μF。

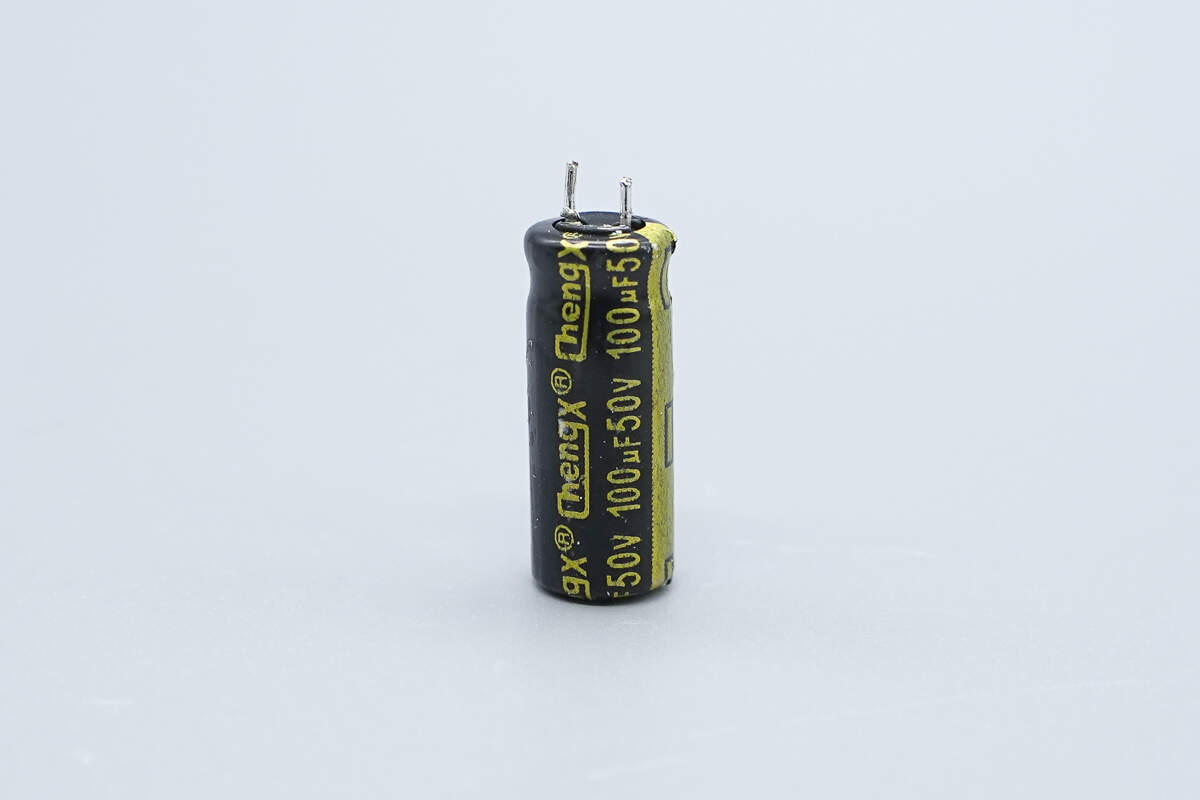

主控芯片供电电容来自承兴，规格为50V100μF。

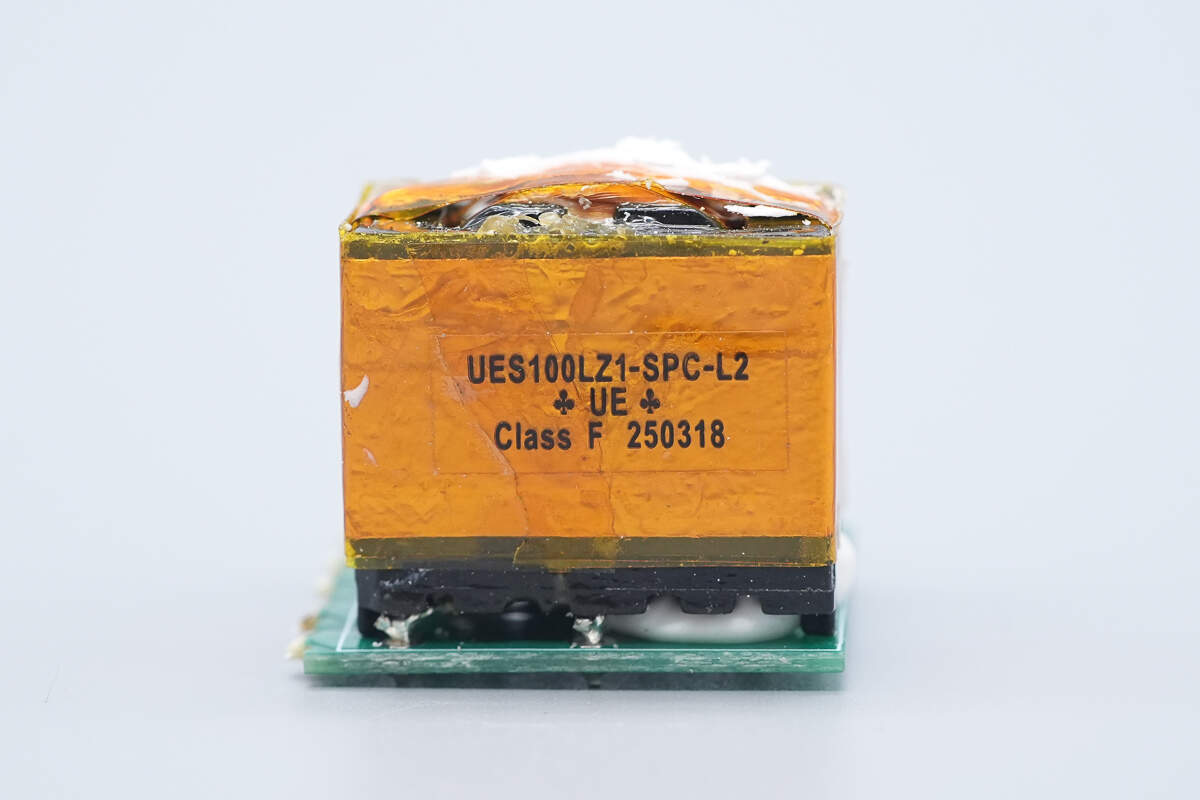

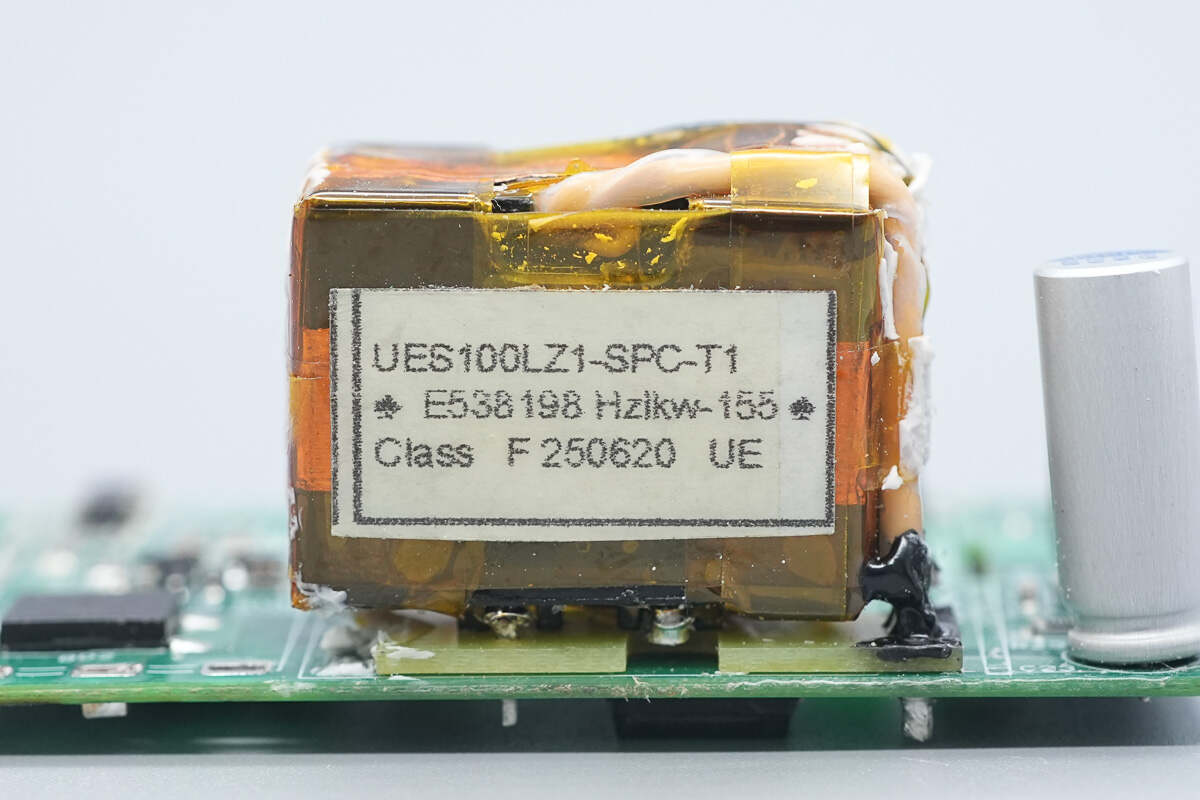

变压器特写。

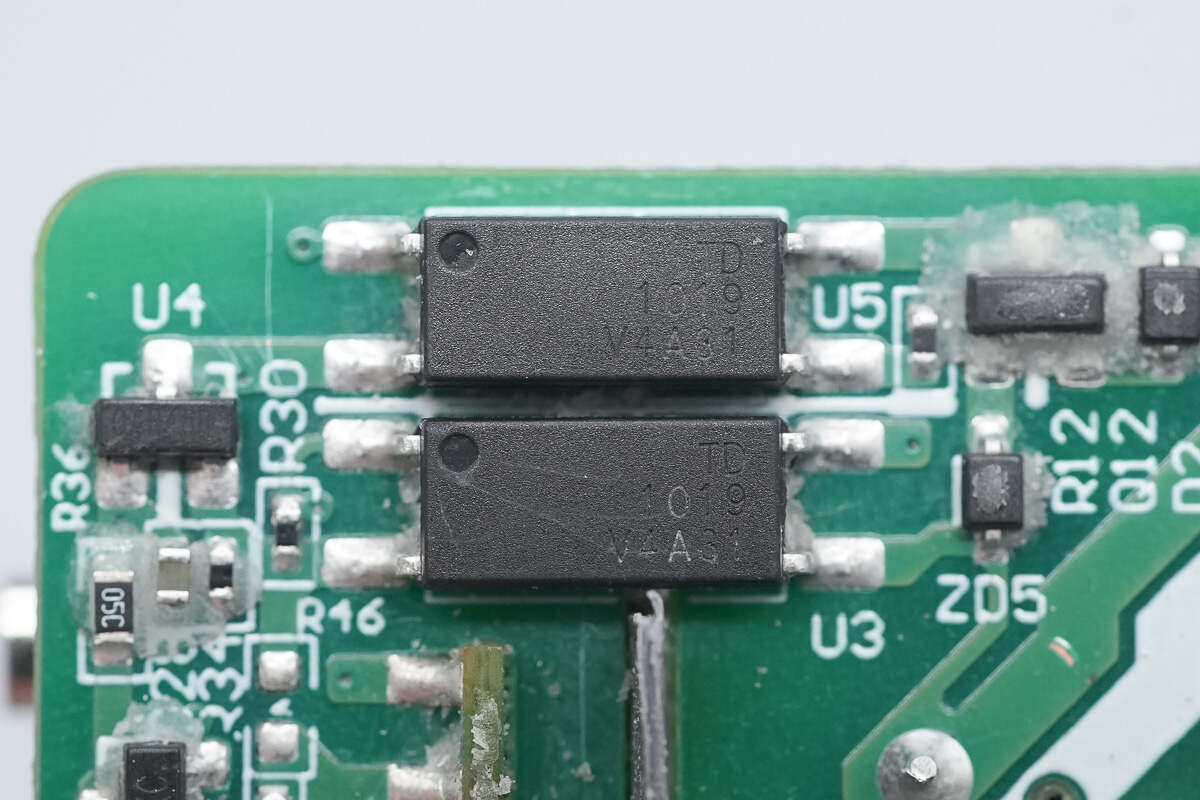

两颗TD 1019光耦特写，用于输出电压反馈和过压保护。

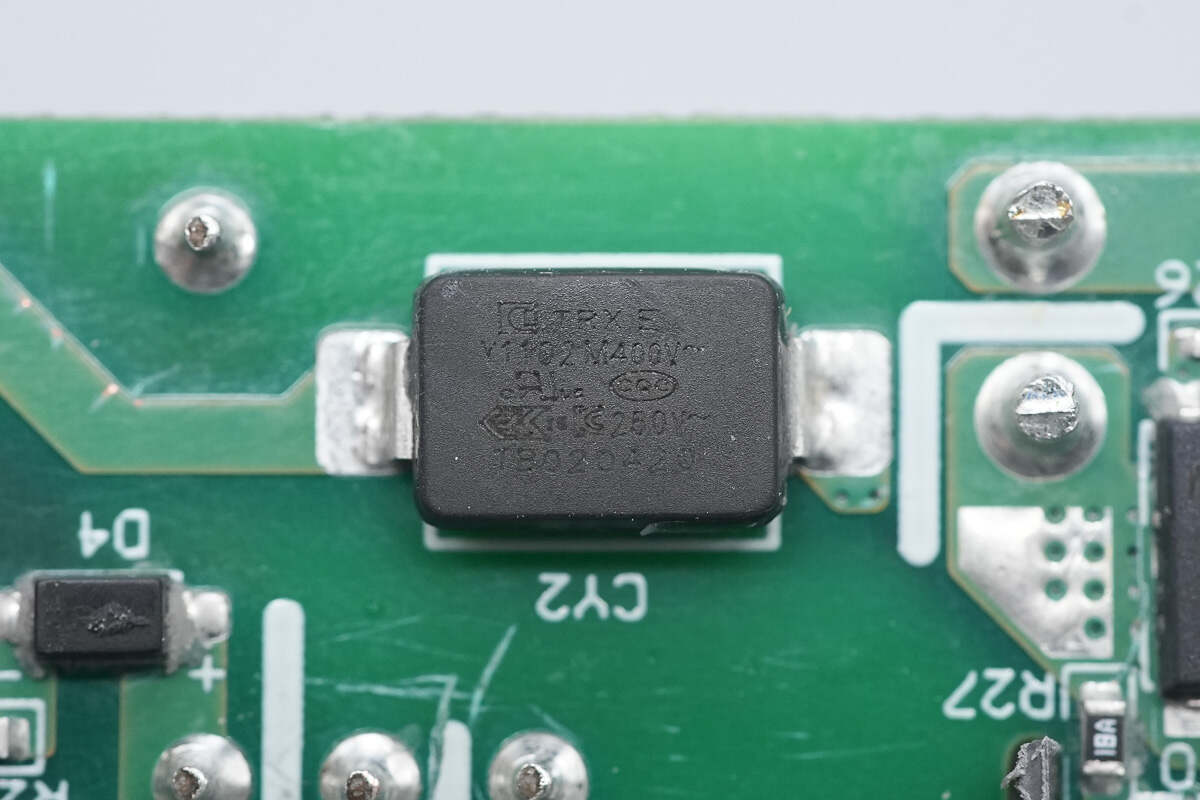

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号为TMY1102M。
充电头网了解到，特锐祥贴片Y电容除了被倍思高通QC5认证100Ｗ氮化镓快充、麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。

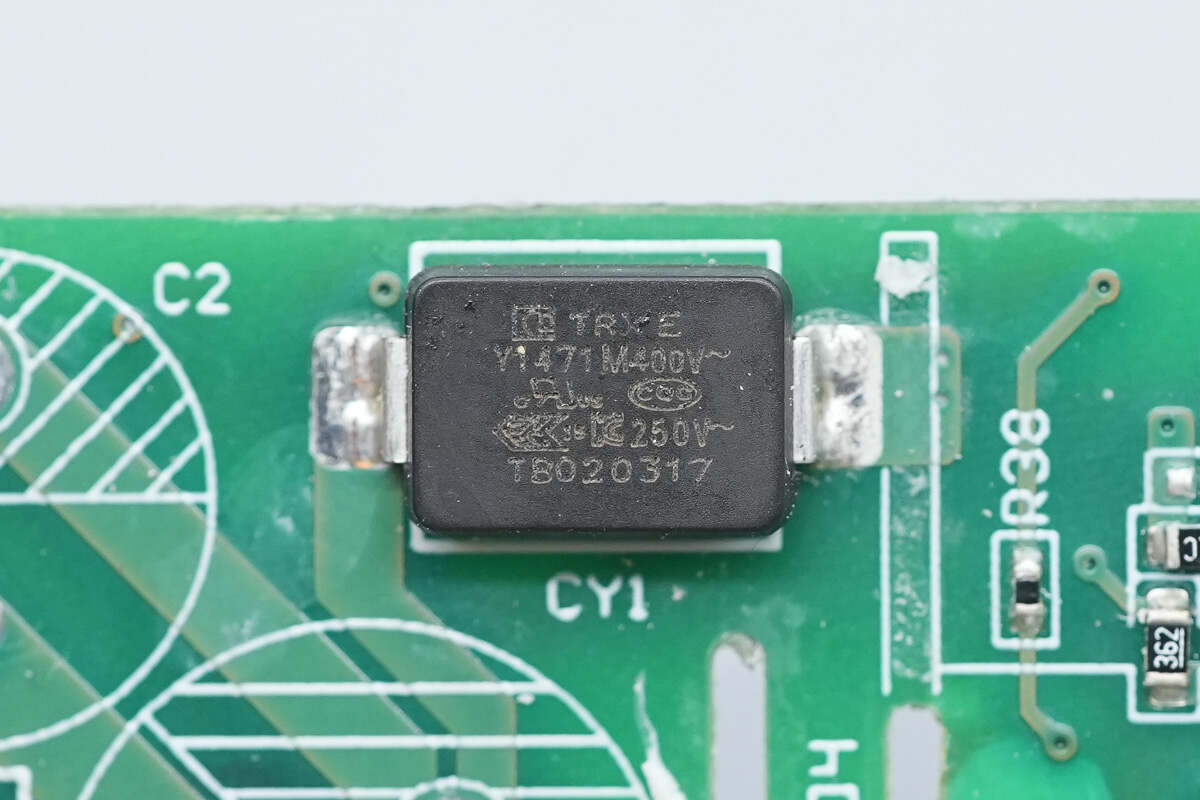

另一颗特锐祥贴片Y电容料号为TMY1471M。

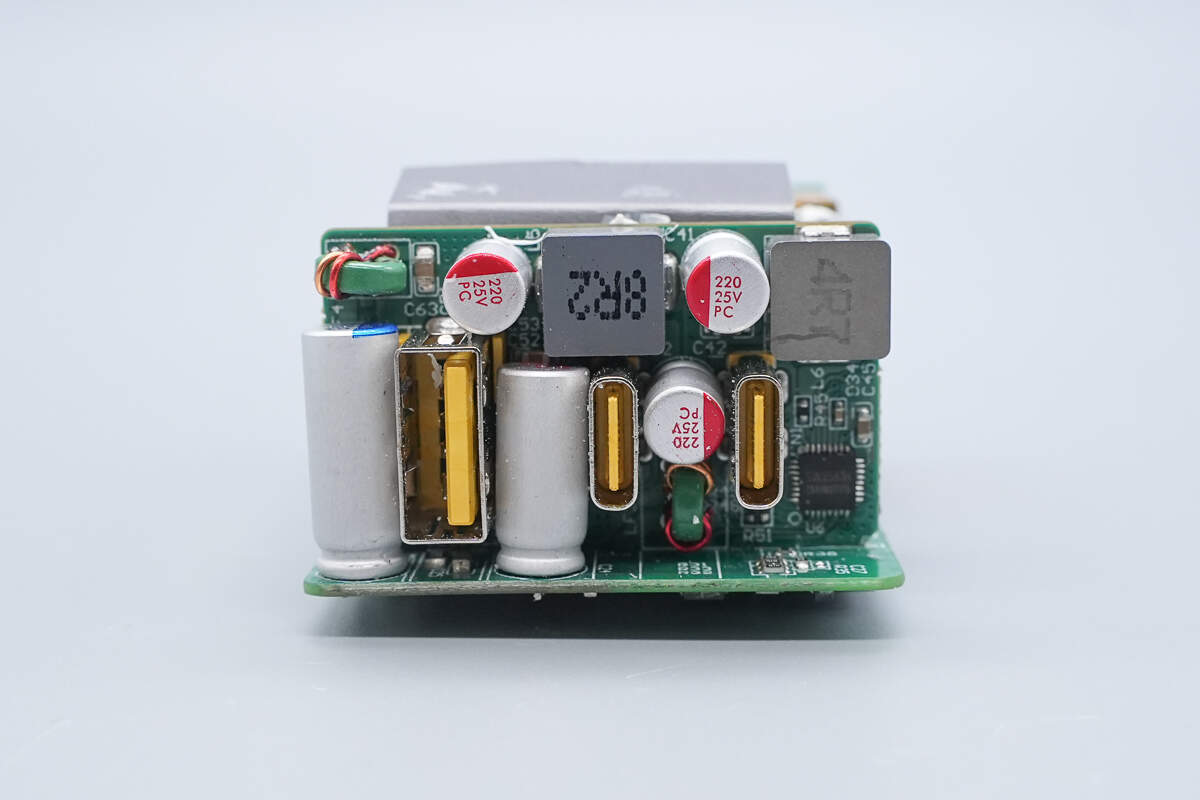

输出端焊接两颗滤波固态电容以及小板。

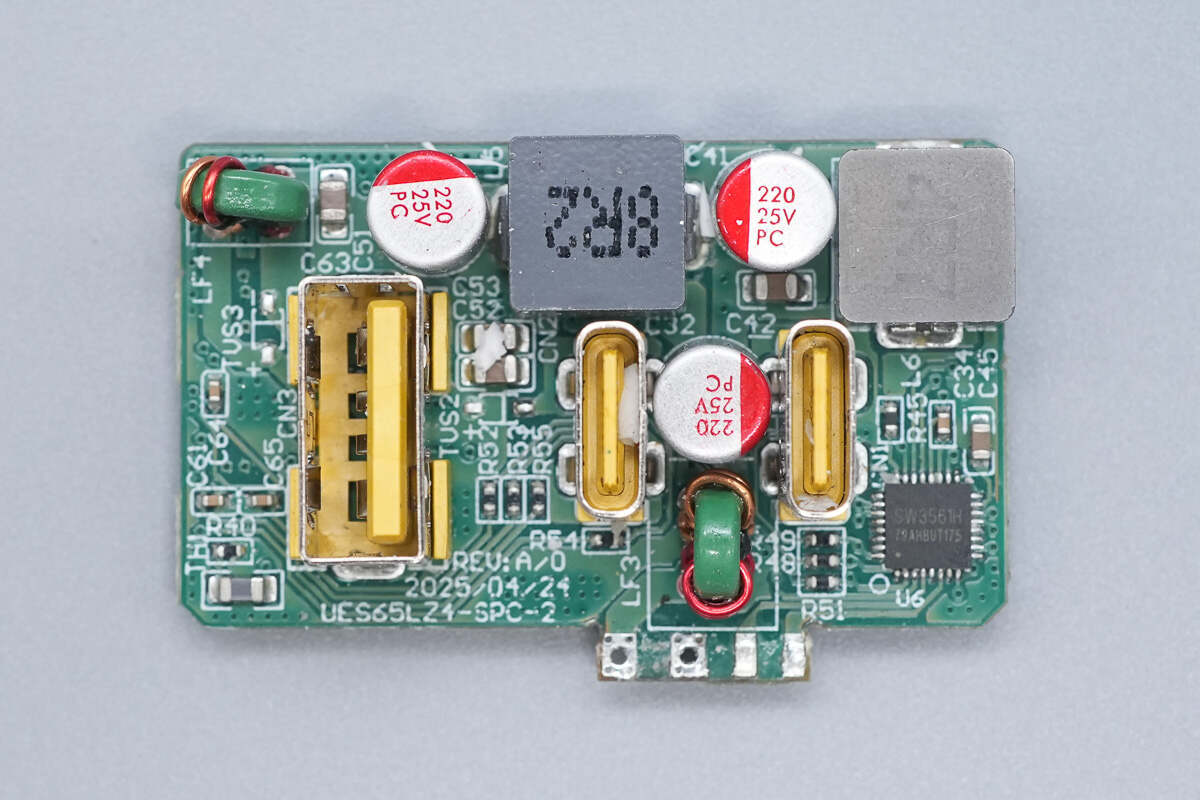

将小板拆下，正面设有USB-C1口的降压协议芯片以及两路二次降压电路对应的降压电感、滤波固态电容、滤波电感。

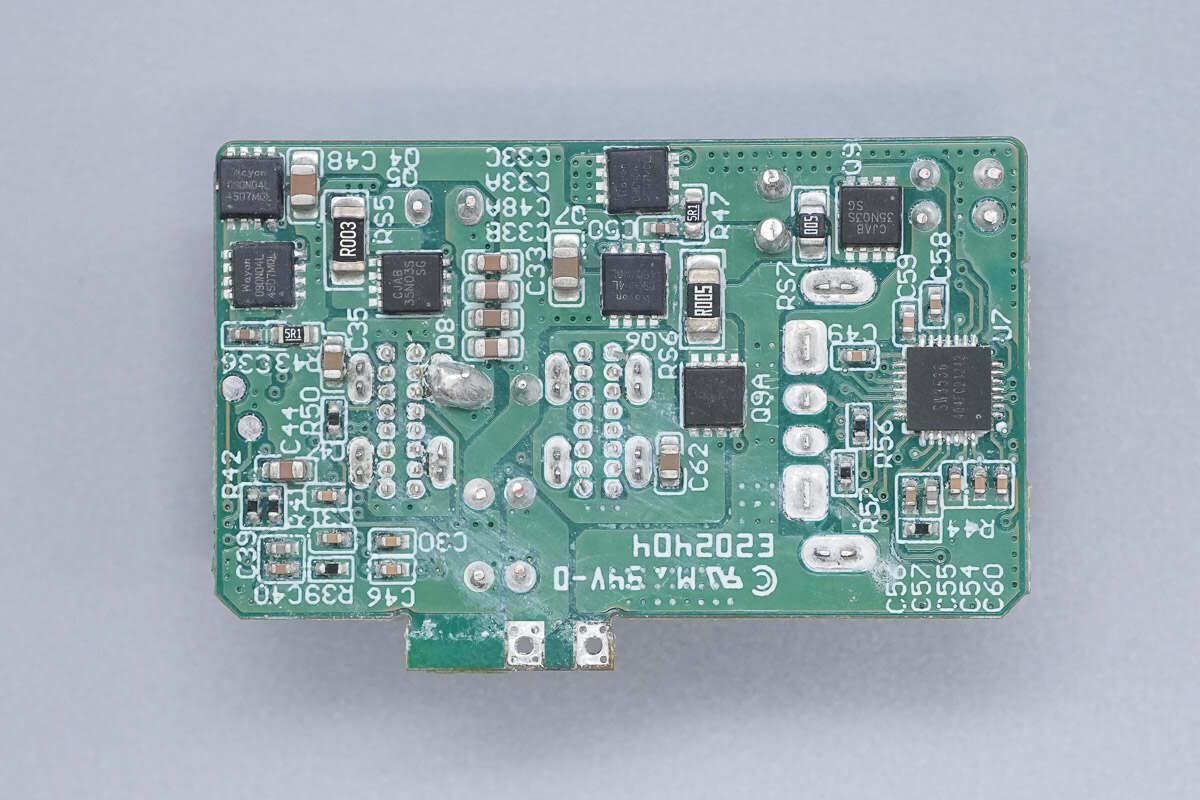

背面设有降压协议芯片、同步降压开关管和VBUS开关管。

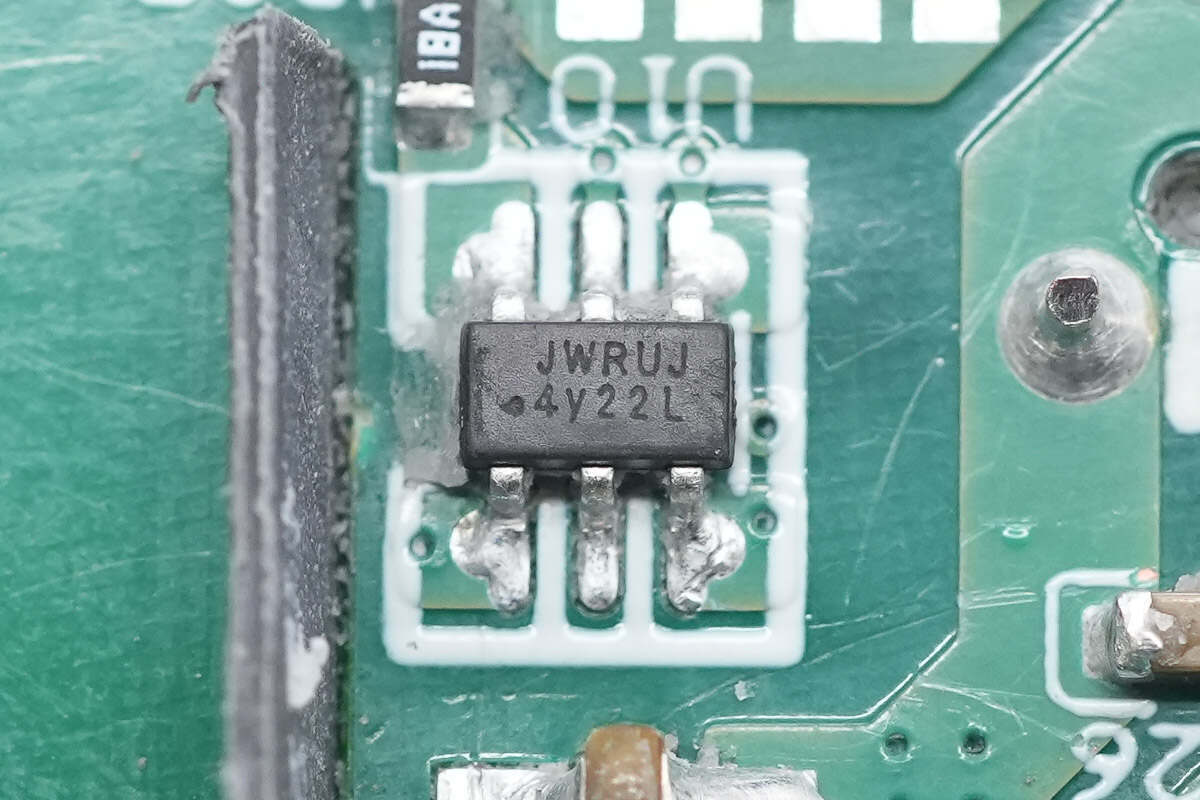

同步整流控制器来自杰华特，丝印JWRU，实际型号为JW7726H，支持ACF，AHB，DCM，QR和CCM反激工作模式，支持高侧和低侧应用，芯片支持直接由输出电压供电，具有极低的静态电流，具备快速驱动能力，用于CCM运行模式。

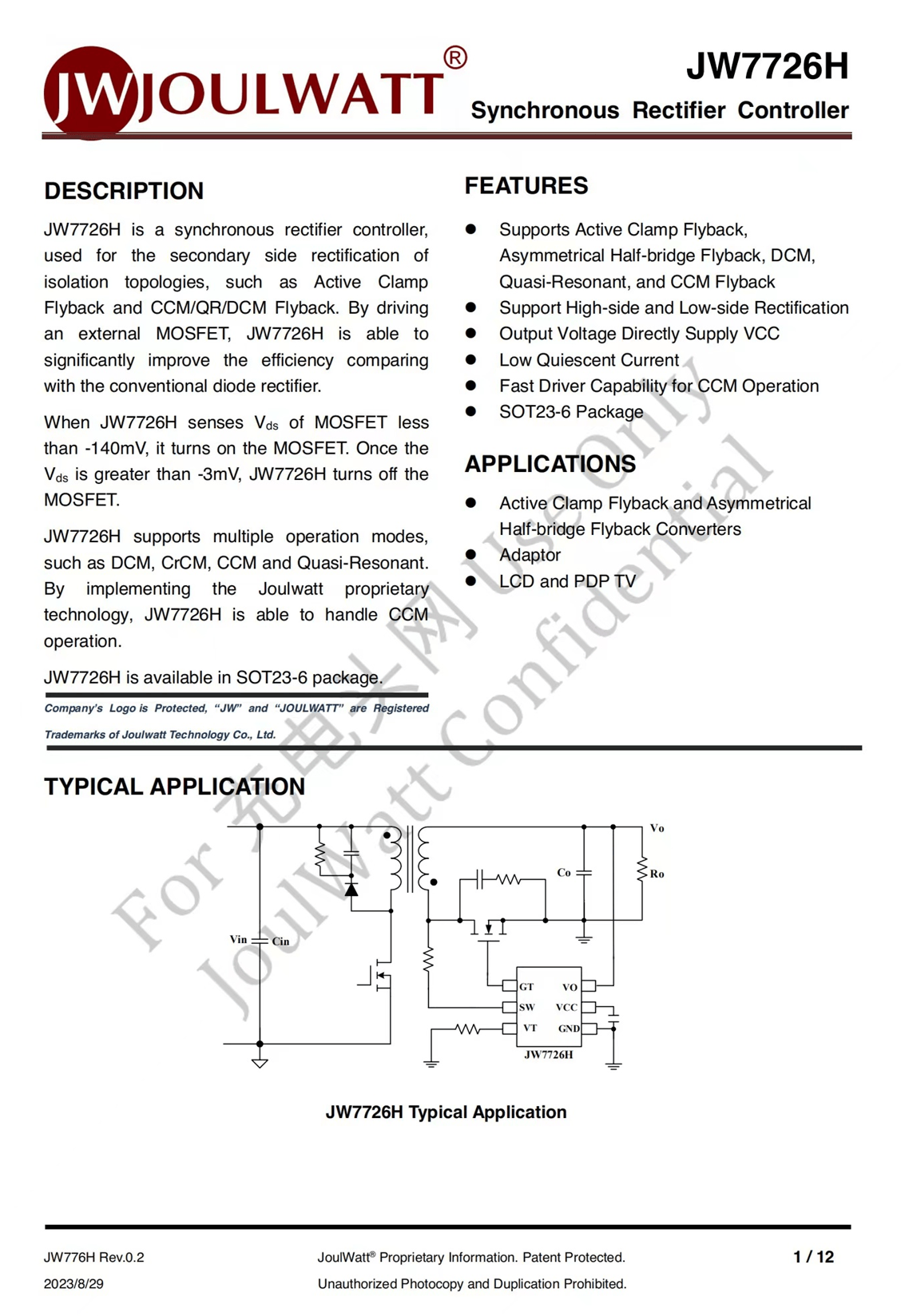

杰华特 JW7726H 资料信息。

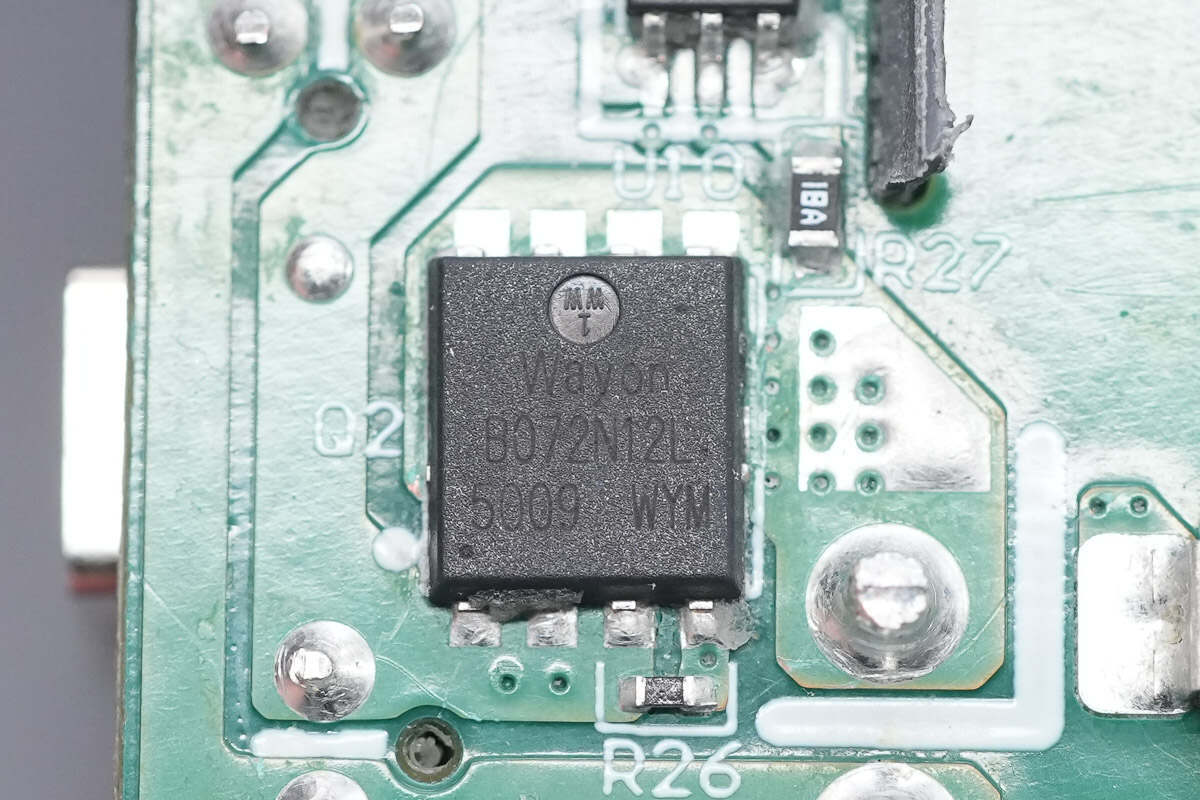

同步整流管来自维安，型号WMB072N12LG2，NMOS，耐压120V，导阻7mΩ，PDFN5060-8L封装。

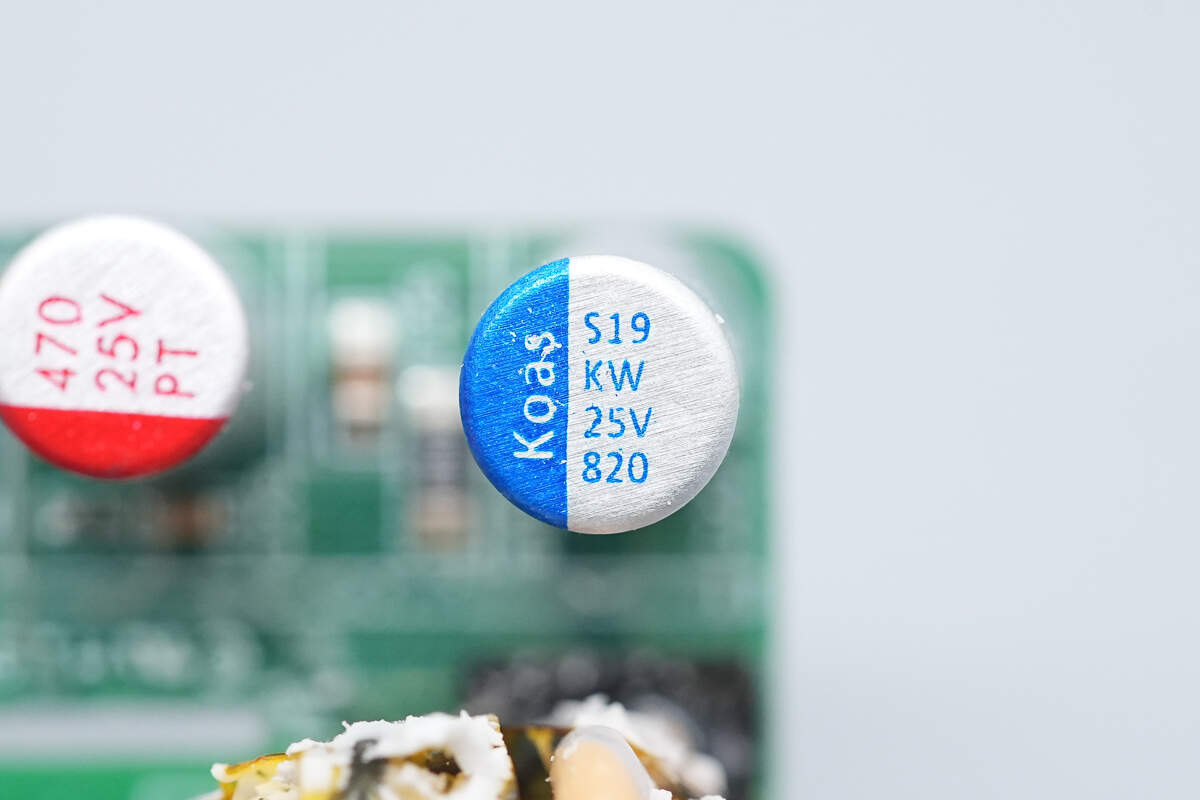

输出滤波固态电容来自东佳，规格为25V820μF。

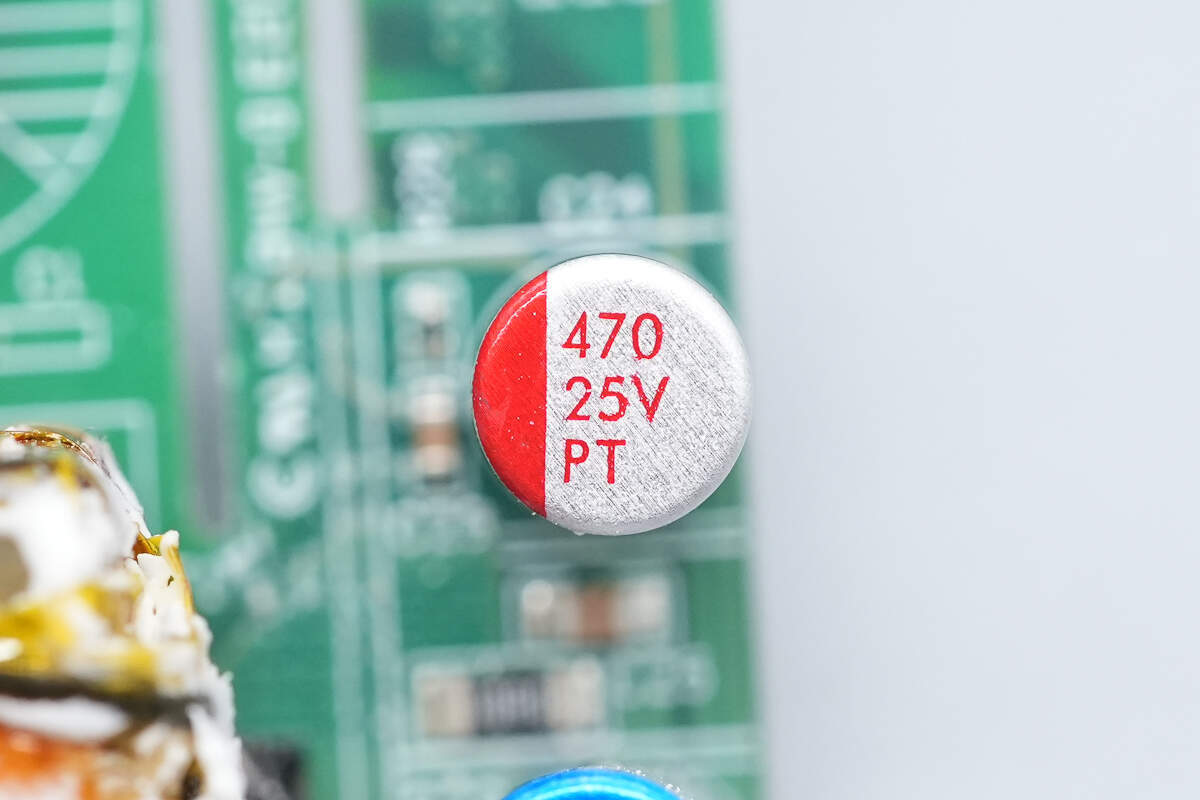

另一颗规格为25V470μF。

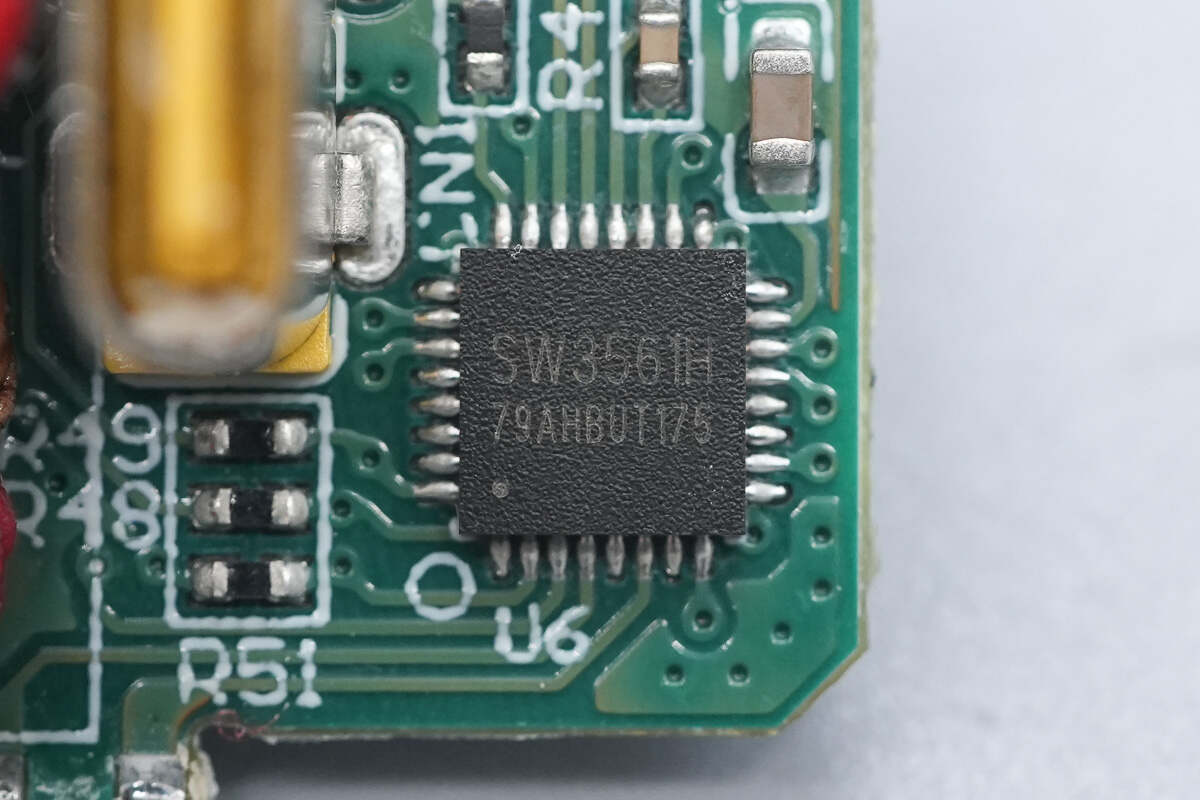

USB-C1口的降压协议芯片均采用智融科技SW3561H，这是一颗支持双USB-C口输出的降压SoC芯片，芯片内部集成高效率同步降压控制器，支持20V5A功率输出，并支持USB PD3.1 SPR。芯片内部集成ARM Cortex-M0内核，集成Type-C逻辑，支持PD3.1/QC/SCP/UFCS融合快充等快充协议，支持快充协议定制。
智融SW3561H支持双USB-C口通路控制，支持线损补偿，搭配两颗同步降压开关管和对应接口的VBUS开关管即可实现双口降压输出。芯片内置的降压转换器默认工作频率为180KHz，支持定制工作频率，支持100W功率输出，满足小体积设计。芯片集成过热保护，输入输出过压/欠压保护，输出过流保护以及数据引脚过压保护等完善的保护机制，采用QFN-32封装。
智融科技SW3561H资料信息。

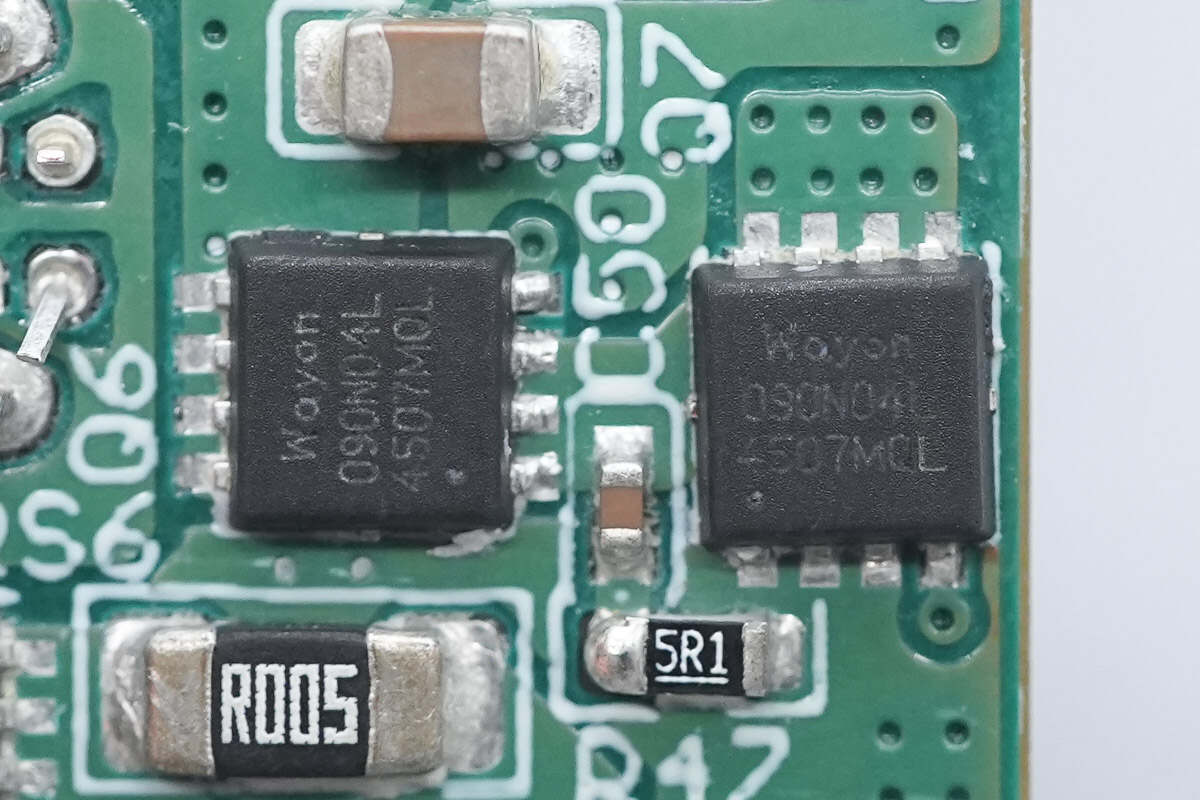

外挂两颗同步降压开关管来自维安，型号WMB090N04LG2，NMOS管，耐压40V，导阻9mΩ，采用PDFN5060-8L封装。

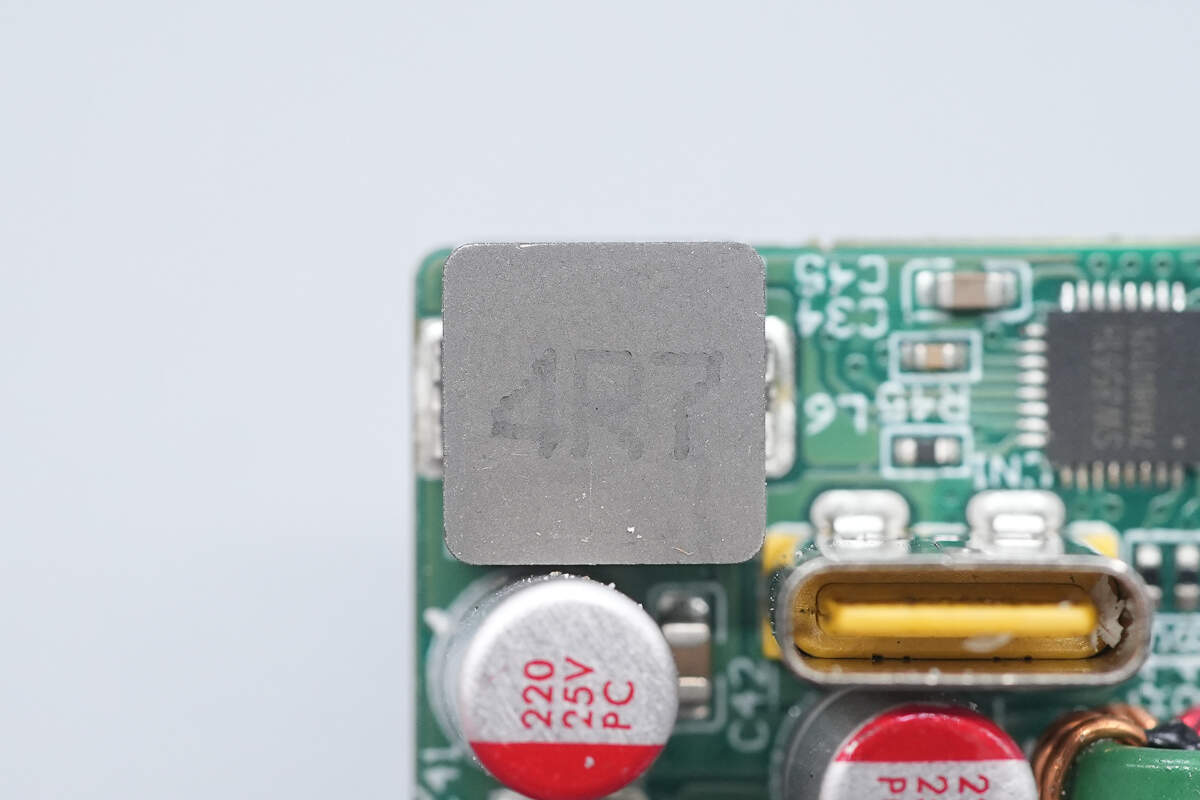

搭配的4.7μH电感特写。

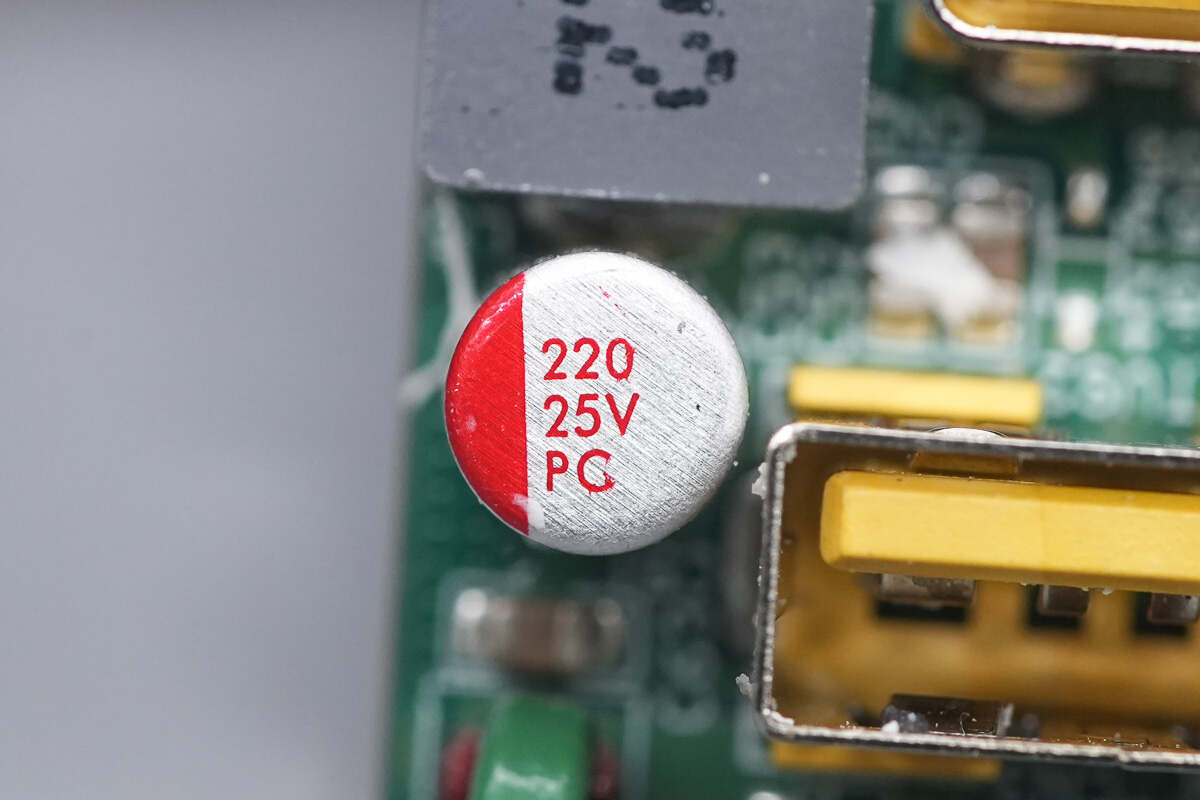

降压输出滤波固态电容规格为25V220μF。

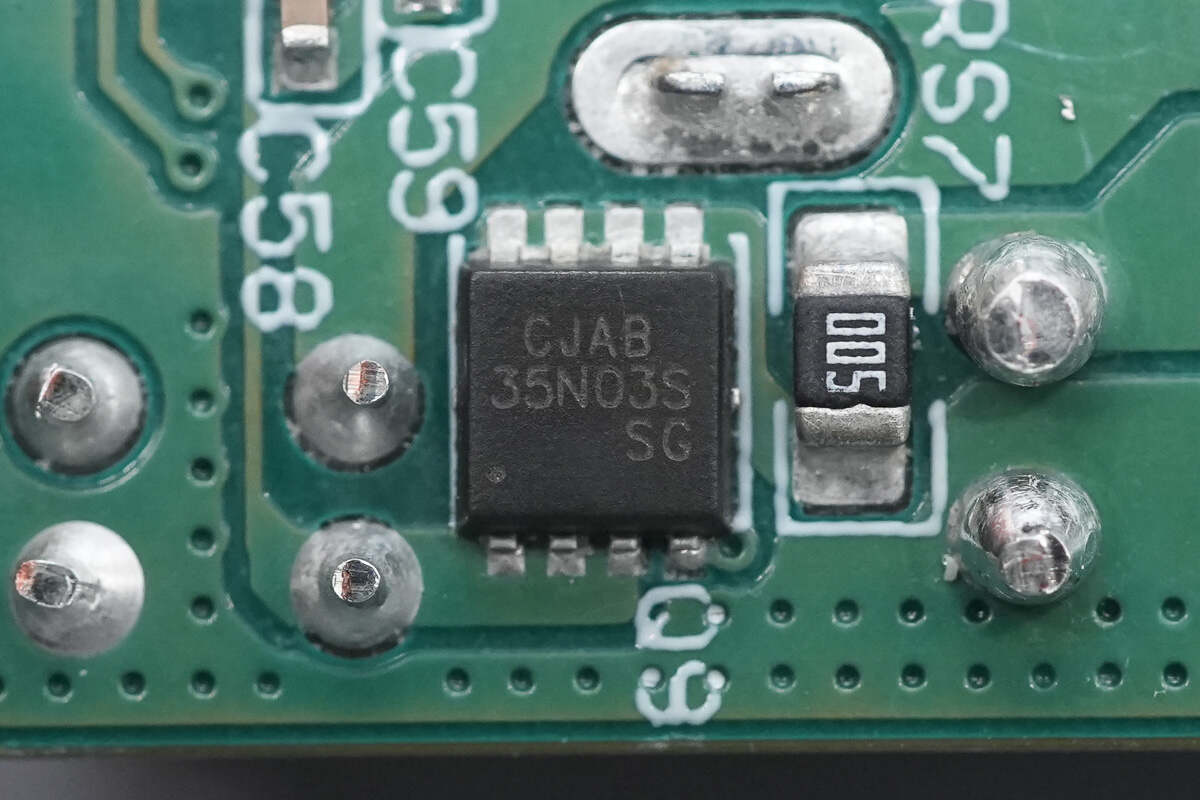

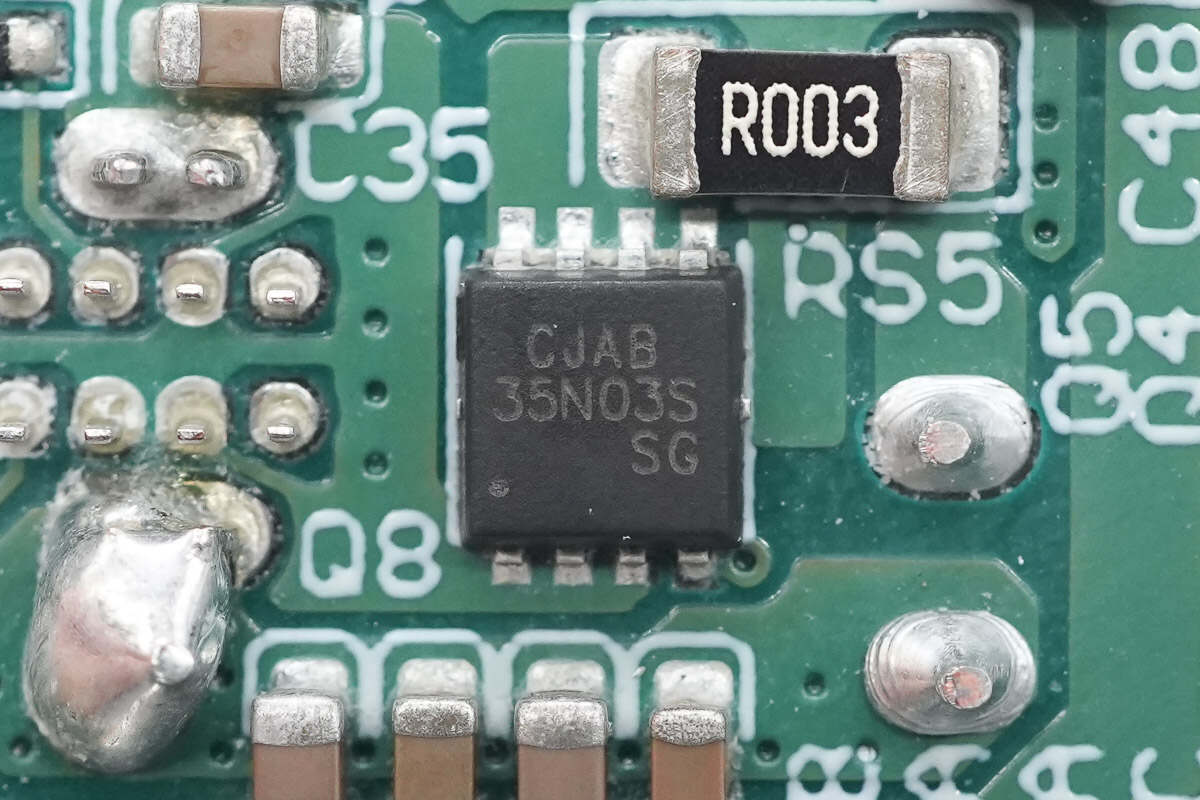

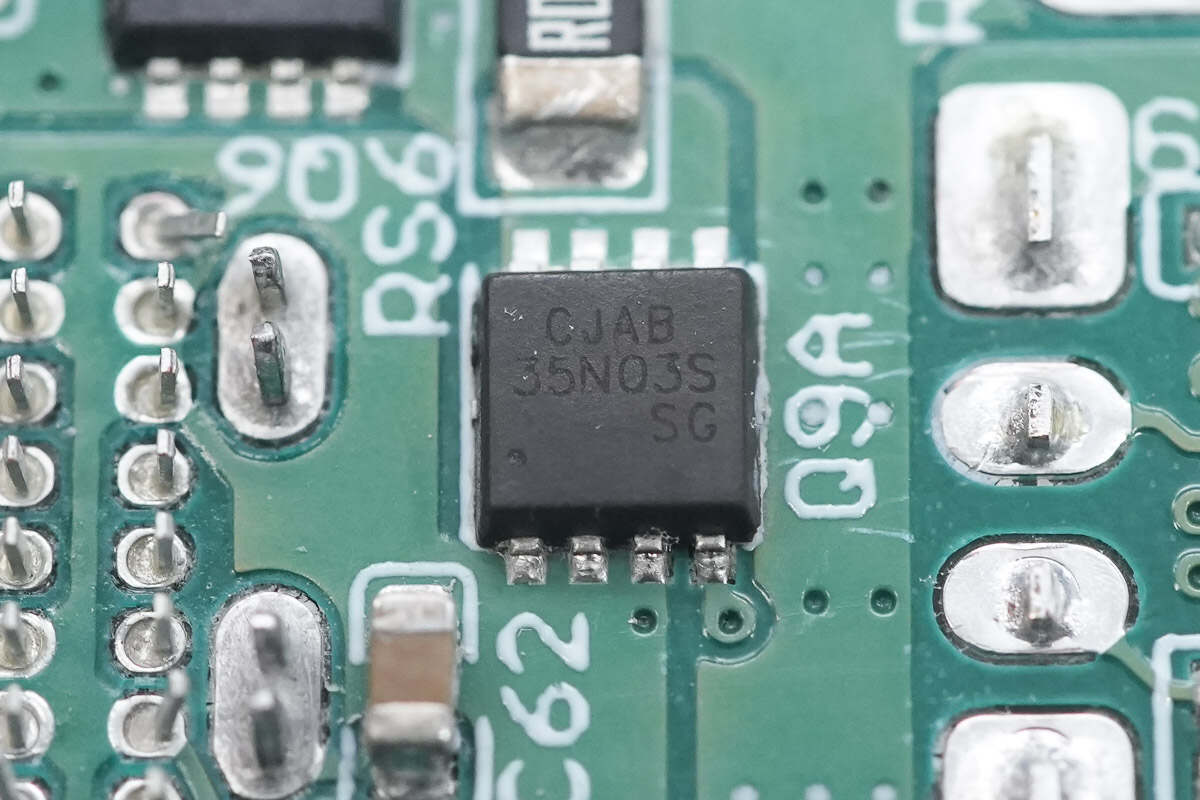

USB-C1口的VBUS开关管来自JSCJ长晶科技，型号CJAB35N03S，NMOS，耐压30V，导阻5.2mΩ，采用PDFNWB3.3*3.3-8L封装。

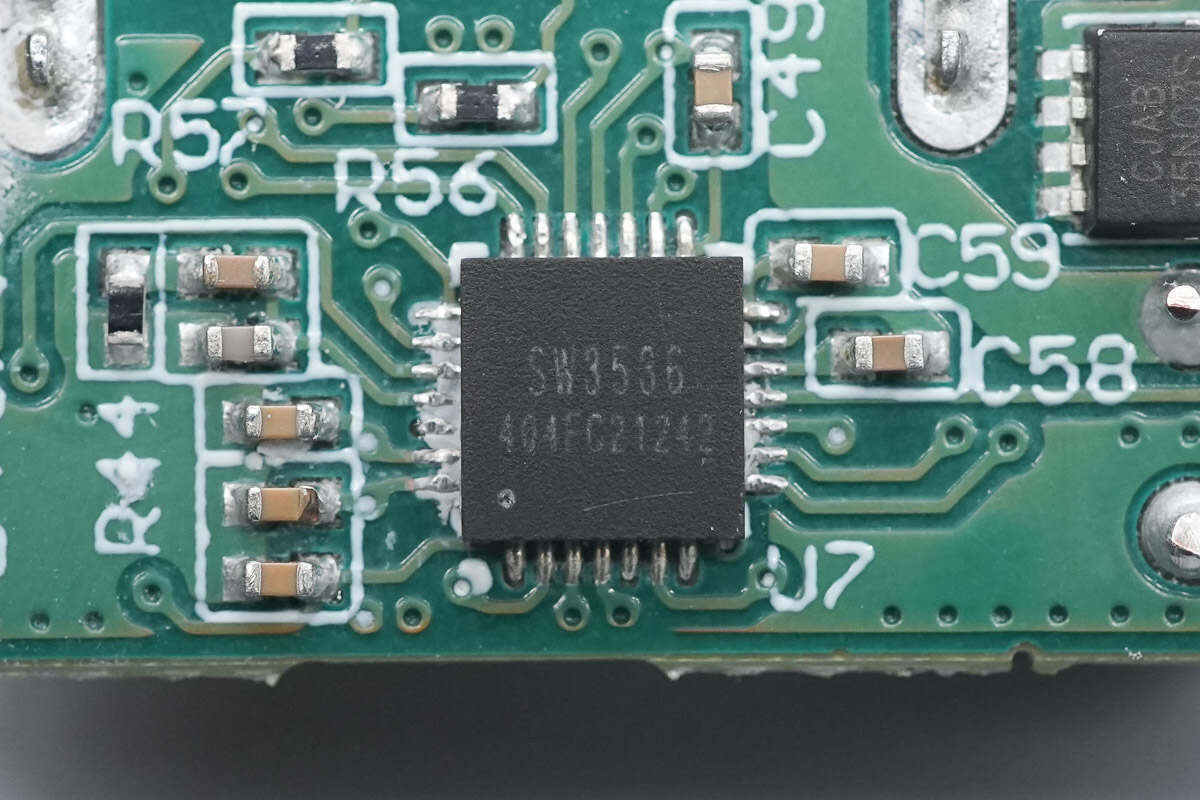

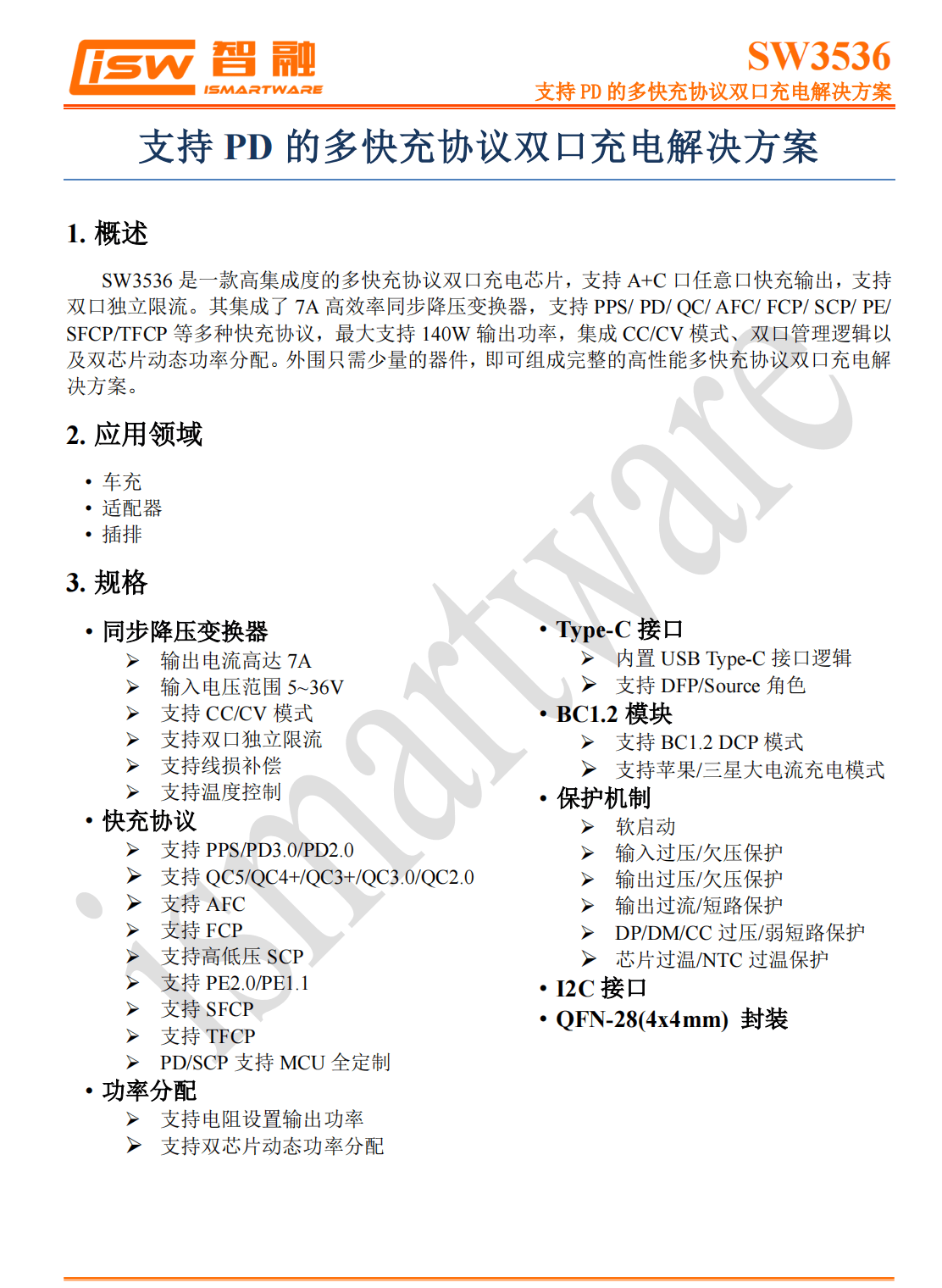

另外1A1C接口的降压协议芯片采用智融科技SW3536，这是一款高集成度的多快充协议双口充电芯片，支持USB-A+USB-C双口快充输出，支持双口独立限流。内部集成了7A高效率同步降压变换器，支持PPS/PD/QC/AFC/FCP/SCP/PE/SFCP/TFCP等多种快充协议，最大支持140W输出功率。
SW3536集成CC/CV模式，双口管理逻辑以及双芯片动态功率分配，外围元件精简，是一颗完整的高性能多快充协议双口充电解决方案。SW3536支持36V输入电压，满足12-24V输入车充应用，适用于快充适配器，插排以及车充应用。
充电头网拆解了解到，智融科技SW3536此前还被飞利浦200W充电器、绿联160W四口氮化镓充电器、安克67W氮化镓充电器、安克150W 3C1A氮化镓充电器等产品采用。

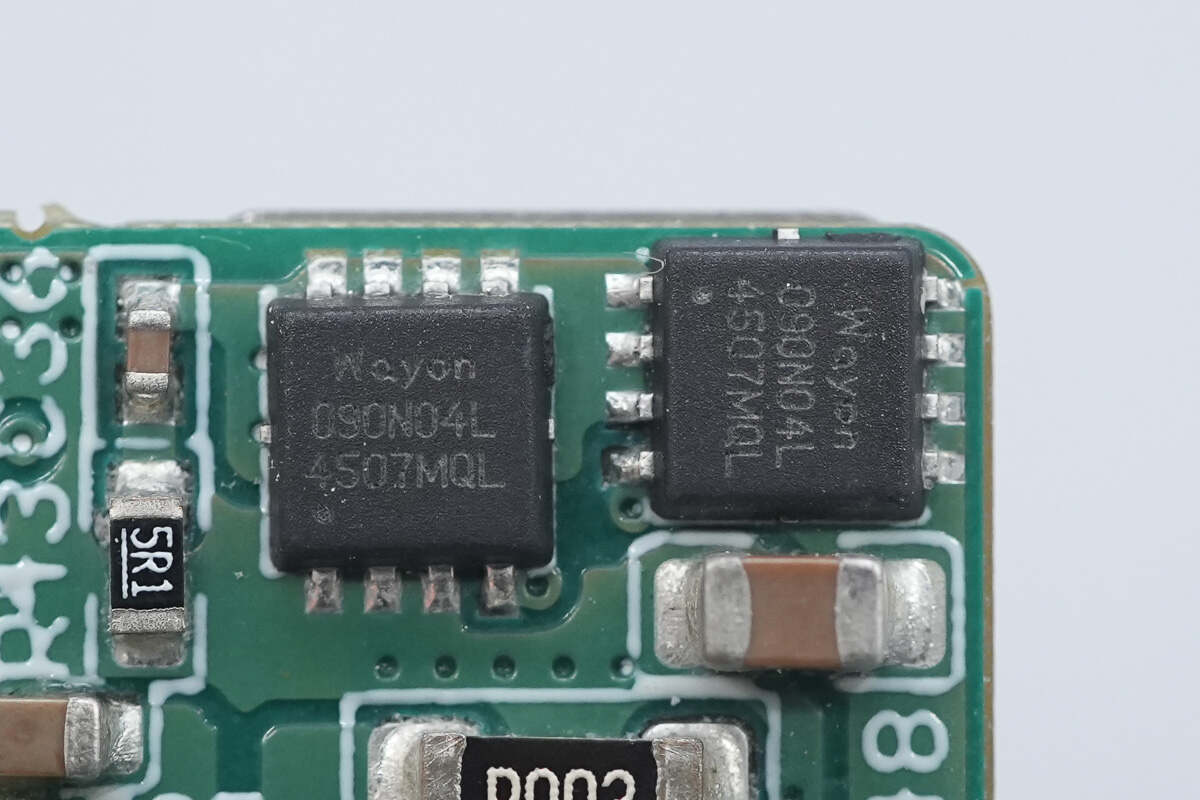

外挂两颗同步降压开关管同样是采用维安WMB090N04LG2。

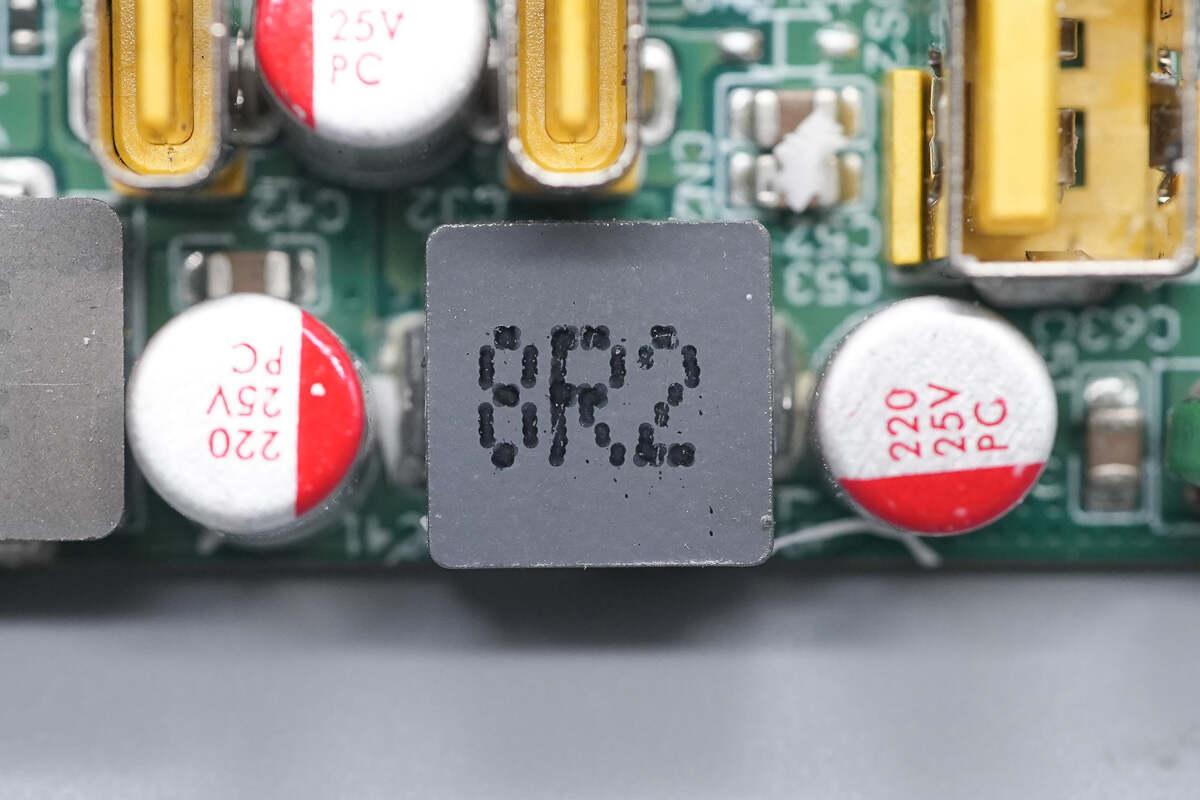

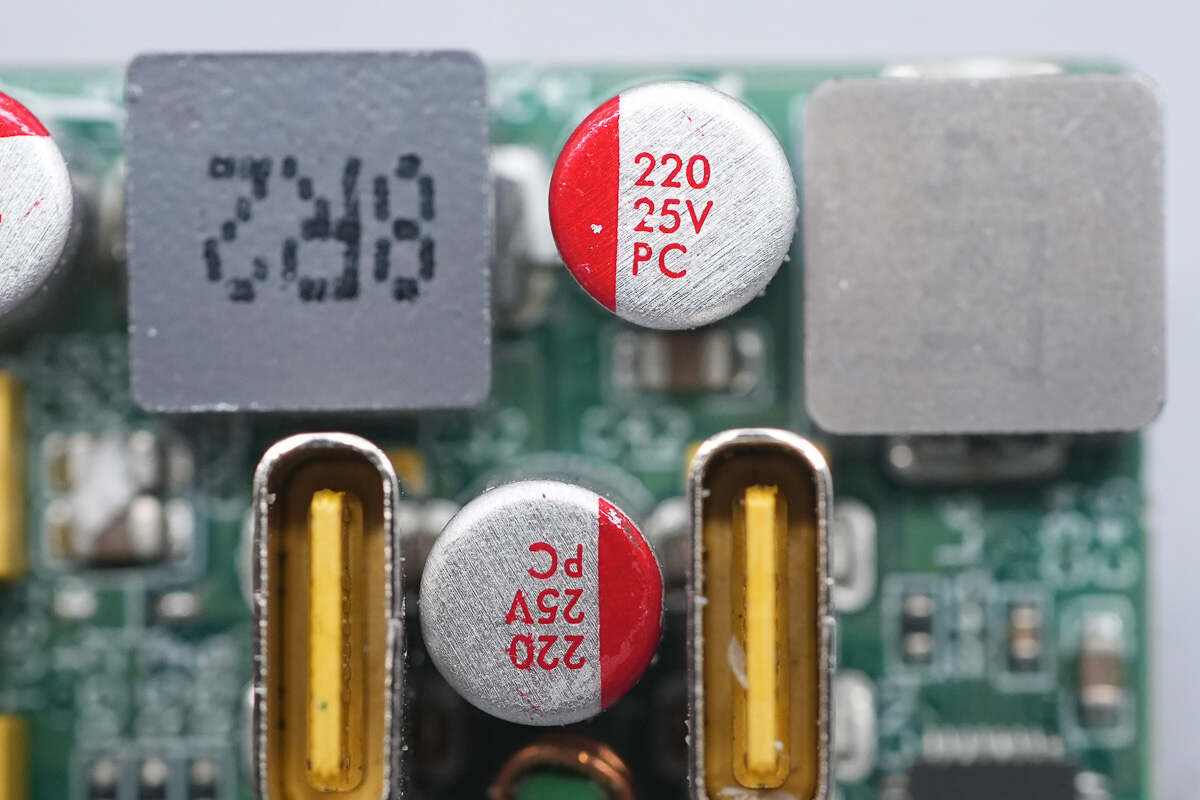

搭配的8.2μH电感特写。
降压输出滤波固态电容规格为25V220μF。

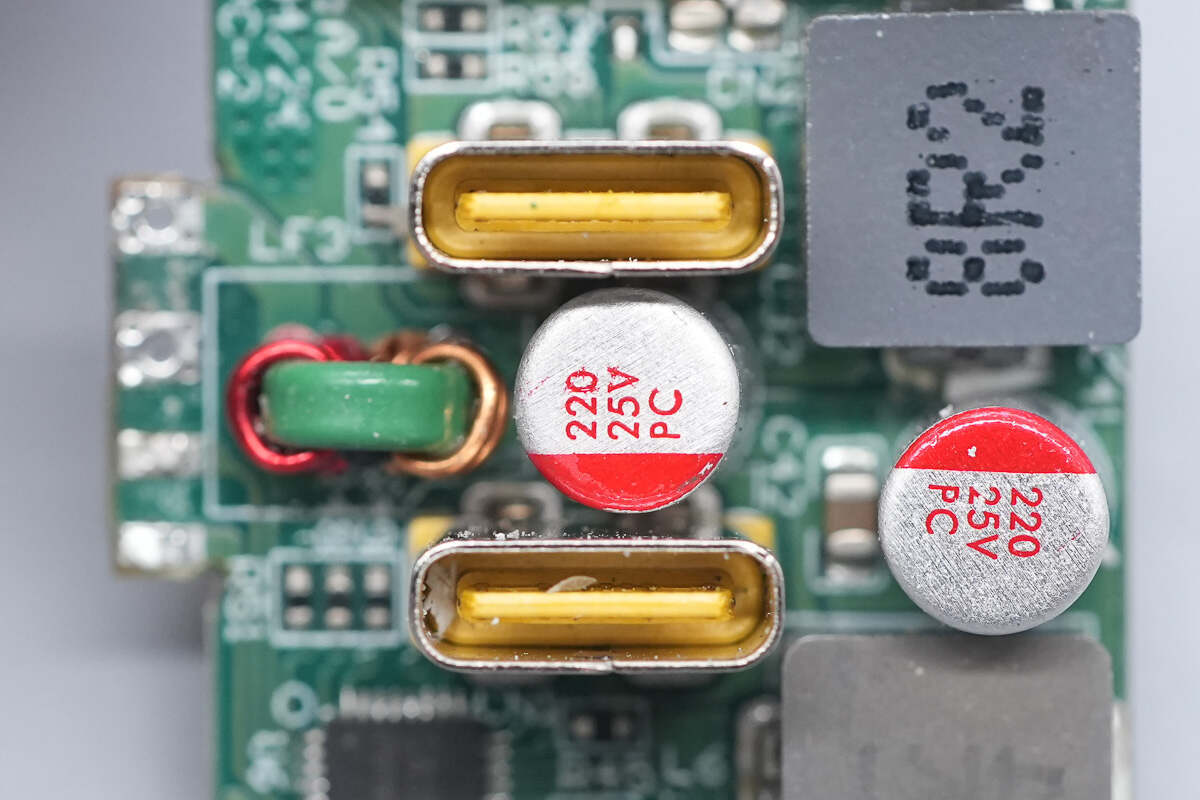

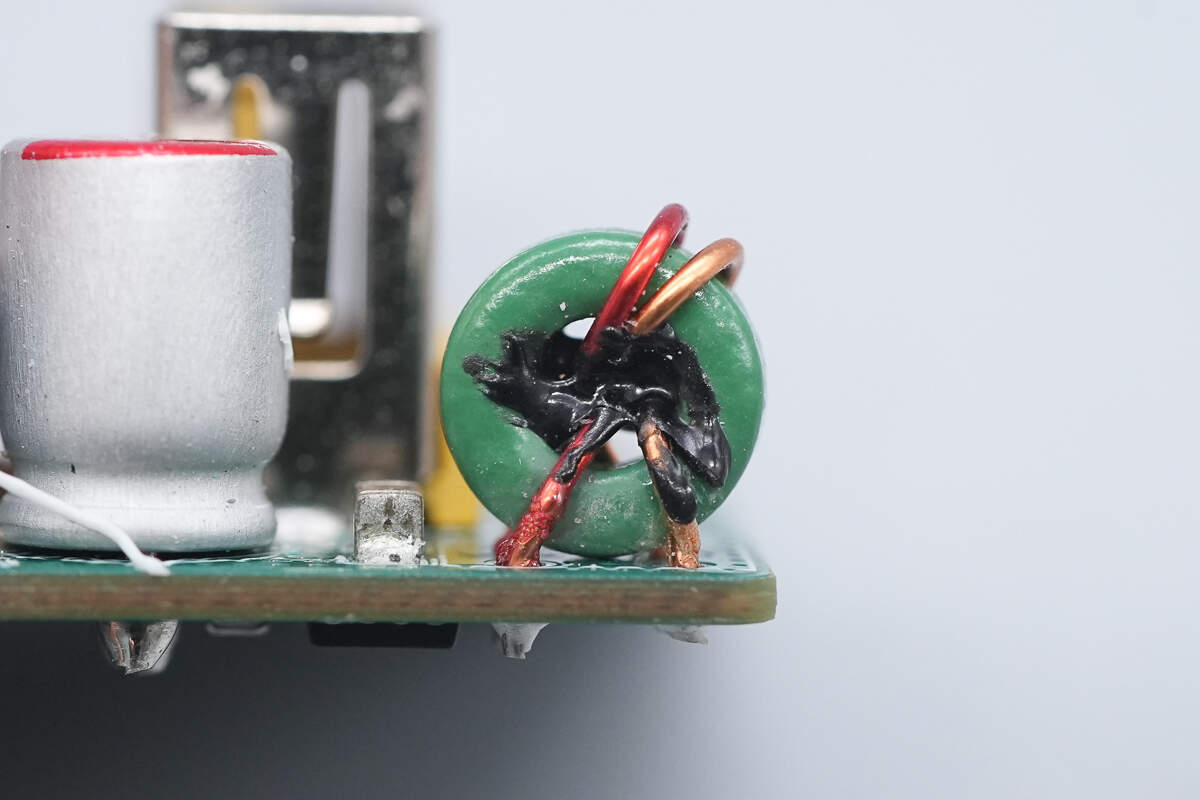

滤波电感特写。
另一颗降压输出滤波固态电容规格相同。
滤波电感特写。
USB-C2口的VBUS开关管也是采用长晶科技CJAB35N03S。
USB-A口的VBUS开关管也是采用长晶科技CJAB35N03S。
两个USB-C接口母座特写。

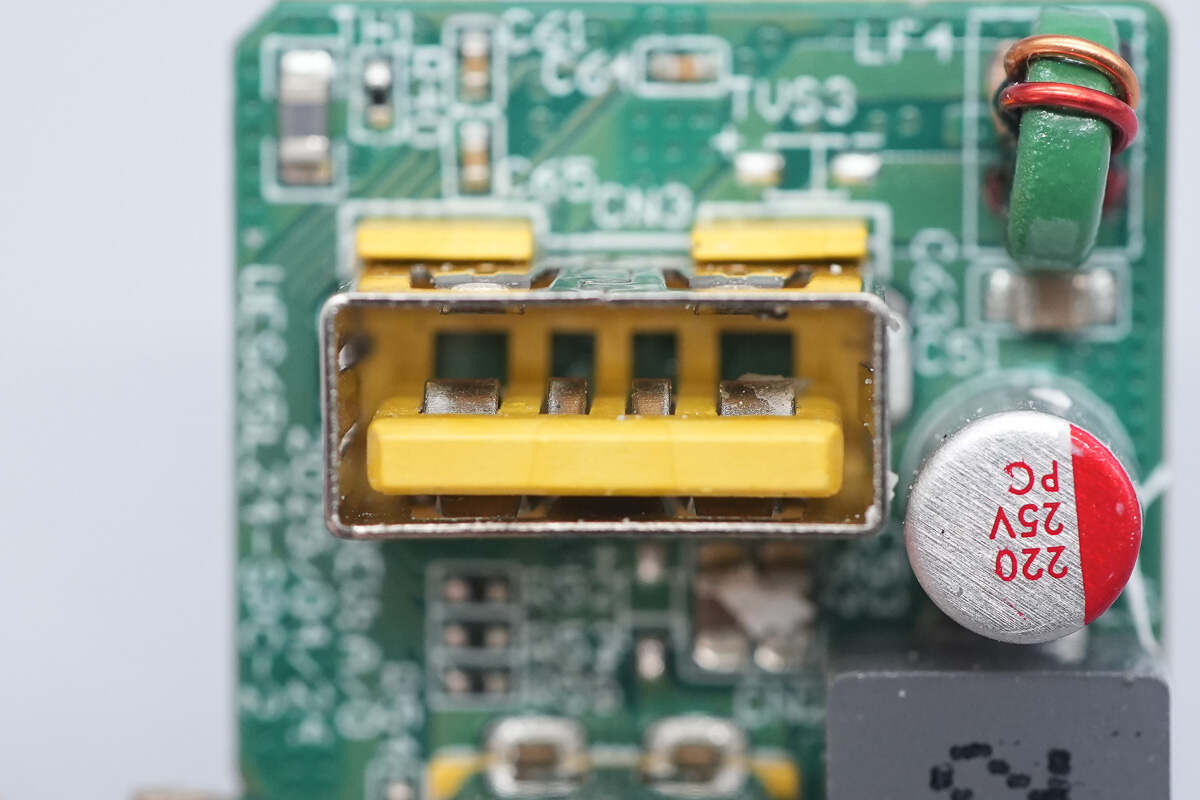

USB-A接口母座特写。

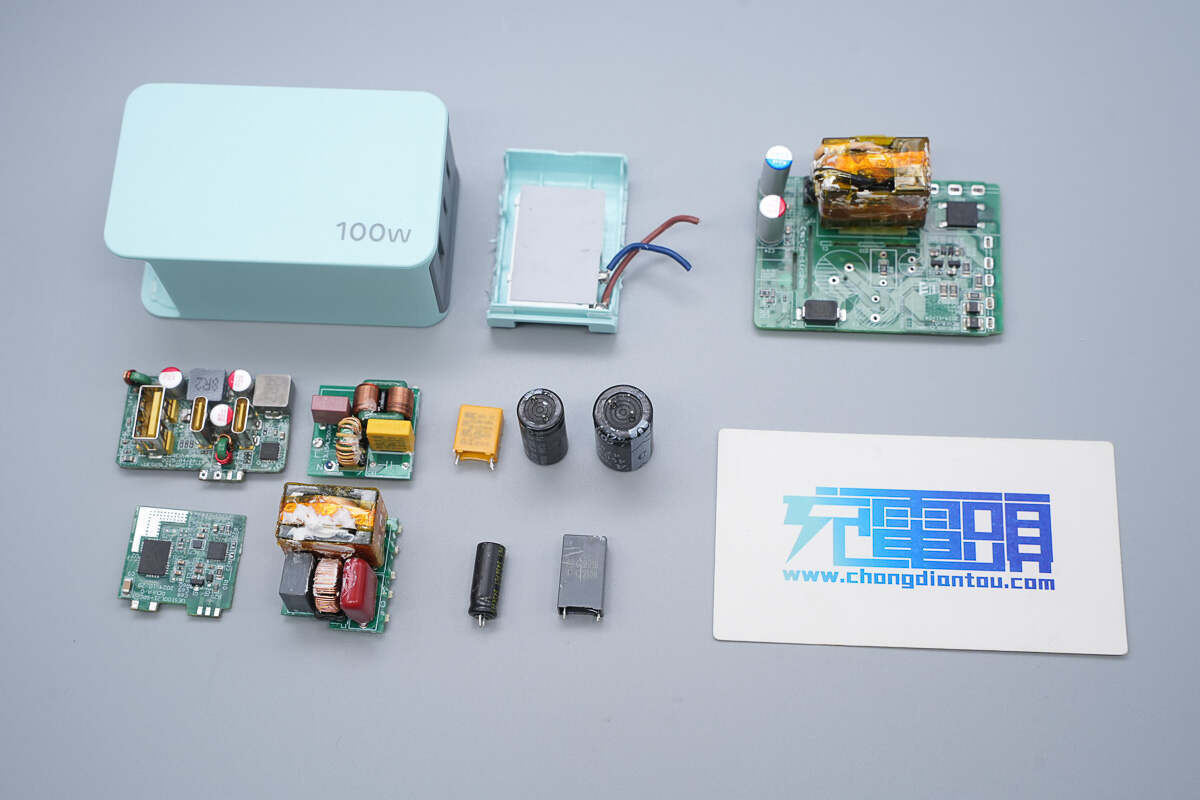

全部拆解一览，来张全家福。
充电头网拆解总结

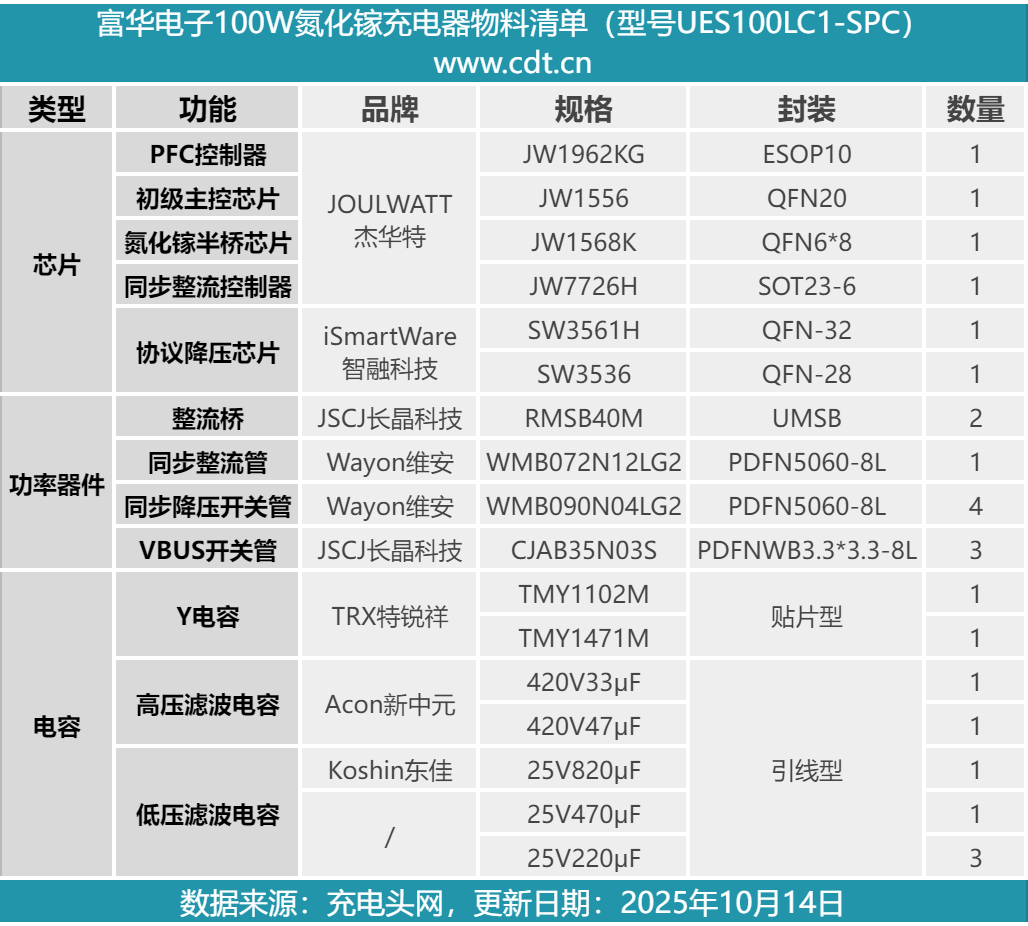

最后附上富华电子100W氮化镓充电器的核心器件清单，方便大家查阅。
富华电子100W氮化镓充电器延续了65W款的外观设计语言和配置，全新绿色配色观感更加小清新，性能大幅提升可为笔记本等大设备高效快充。产品同样拥有能加装欧规、英规、澳规插脚的优点，接口兼容UFCS、QC、PD、PPS、SCP等主流快充协议与65W相同，适合对性能有要求的用户选择。
充电头网拆解了解到，产品采用了杰华特JW1962KG+JW1556+JW7726H全套电源方案进行设计，氮化镓半桥芯片同样采用杰华特JW1568K，不仅为电源系统带来优异的效率表现，而且产品一致性、可靠性等也更优。
输出端则采用了和65W款相同的两路DC-DC降压电路设计，方案也完全一样，使用了智融科技SW3561H、SW3536两颗SOC快充芯片实现输出控制。PCBA模块采用了多块小板组合焊接，实现了高密度堆叠，此外器件均打胶进行加固处理。
