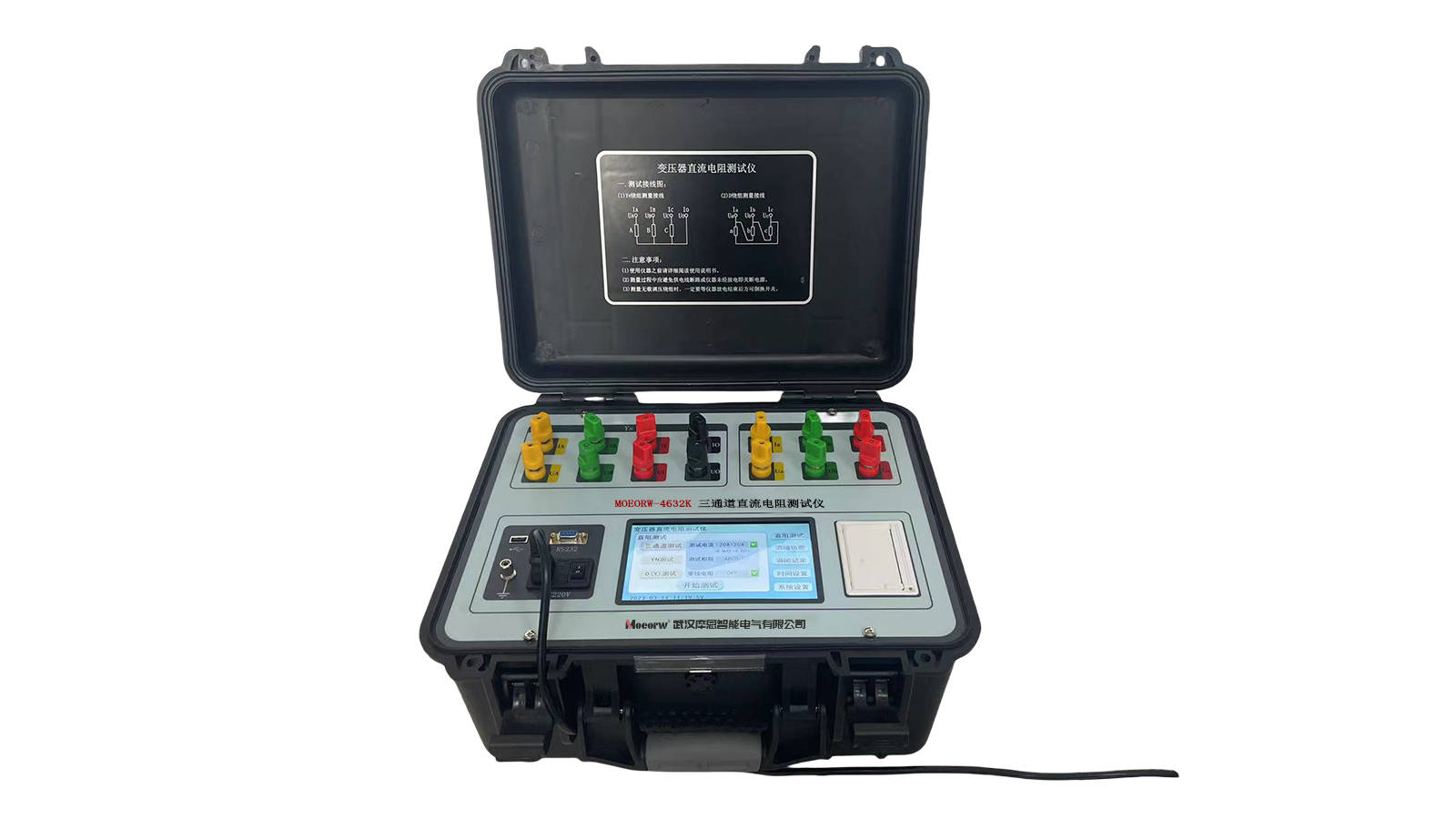

MOEORW-4632K 三通道直流电阻测试仪

MOEORW-4632K 三通道直流电阻测试仪性能特点

仪器可根据被测试品选择对应输出电流值进行测试，主要适配变压器、互感器等感性电阻的测量需求。

针对五柱铁心及低压绕组为三角形连接的大型变压器，支持采用高低压串激磁方法测试；仪器内部自动连接绕组助磁回路，能快速准确测量低压绕组直流电阻。

配备三通道测试功能，星型接法绕组一次接线即可完成三相直阻测量，还能自动计算三相不平衡率，大幅节省时间、提升效率；也可采用逐相测试功能，对 YN、D（Y）连接方式的变压器完成逐相测试。

可根据被测试品绕组材质，设置铜或铝等材料参数，以匹配不同材质的折算温度系数。

内置变压器 YN 绕组中性点引出线电阻检测功能，能让三通道测试数据更贴近单相测试值。

保护电路完善，具备音响放电报警功能，放电指示清晰，可减少误操作风险。

搭载 7 寸彩色触摸屏，界面显示清晰美观，支持实时呈现测试数据。

操作界面可选配中文或英文版本。

设有 RS232 通讯接口，搭配上位机操控软件，可将测试数据传输至后台系统。

配备 USB 接口，测试数据可转存至 U 盘，方便备份与后续处理。

内置日历时钟，支持存储、调阅、打印 100 组测试数据。

参数设置功能全面，可设置变压器的测试绕组、分接位置、测试相别、试品温度、折算温度等参数。

采用工业塑壳机箱，便于携带，同时能延长仪器使用寿命。

MOEORW-4632K 三通道直流电阻测试仪技术指标

1、输出电流：三相测试：10A+10A；5A+5A；1A+1A；200mA+200mA；20mA+20mA；

单相测试：20A；10A；5A；1A；200mA；20mA；

2、量程范围：三相测试：10A+10A：1mΩ～0.6Ω；

5A+5A：2mΩ～1.2Ω；

1A+1A：10mΩ～6Ω；

200mA+200mA：100mΩ～30Ω；

20mA+20mA：10Ω～200Ω；

单相测试：20A：0.5mΩ～1Ω；

10A：1mΩ～2Ω；

5A：2mΩ～4Ω；

1A：10mΩ～20Ω；

200mA：100mΩ～100Ω；

20mA：10Ω～20KΩ；

3、精确度：±(0.2%+2个字)；

4、最小分辨率：0.1μΩ；

5、工作温度：-10～40℃；

6、环境湿度：≤80%RH，无结露；

7、工作电源：AC220V±10%，50Hz±1Hz；
