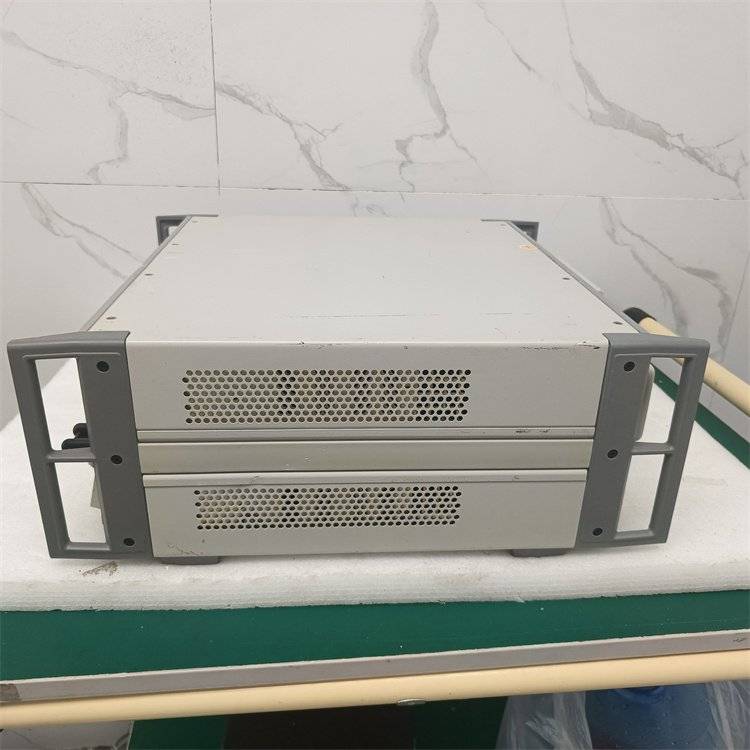

[名称]示波器校准仪

[型号] 5820A

[厂商]美国FLUKE(美国)

专用示波器校准仪，可同时校准示波器的4个通道，，分别具有触发、同步功能，无须更换电池，标准接口为GPIB和

RS232

特点

可以校准600MHz/2.1GHZ示波器的全部功能<300ps快沿信号或<150ps快沿 (2，1GHz)具有直流电压测试功能

内置脉冲发生器和函数发生器

MET/CAL自动校准/管理软件提供众多的示波器校准程序与您一起发展的专门的示波器校准技术

如果您的大量工作负荷是检定示波器(不论是在实验室还是在现场)，福禄克公司的5820A示波器校准器是很理想的。该仪器的设计目标是校准绝大多数正在使用的或者当今正在购买的数字式和模拟式的示波器。

完全的示波器校验工作

5820A校准器为您提供完全校准600MHz (可扩展到2.1GHZ)的任何示波器的性能所需要的各种功能。

幅度(垂直偏转)

使用直流或方波校准与偏转电路有关的电路性能，以保证各个量程的幅度准确度

快沿(动态响应)

快沿(动态响应)

校验垂直放大器、衰减器、数字存储示波器中的模拟-数字变换器以及所有其它垂直偏转电路的瞬态响应。5820A小于300ps的快沿对于大多数示波器来说是绰绰有余的。5820A的GHz选件可以提供更快的150 ps的快沿，来校验高达2.1GHz的示波器。

稳幅正弦波(带宽校验)

50KHz到600MHz的电平正弦波信号源(由选件或外部信号源扩展到2.1GHz)具有极好的平坦度和幅度准确度，可以用于确定示波器的3dB带宽，并能够检测其它的不连续性和突降。

时标(水平定时)

具有+3.3x10-7的准确度，可以校准频率准确度和线性度，对于校准大多数高性能数字示波器来说是足够的。提供的时标波形有脉冲锯齿波、方波和20%脉冲波形。5820A还支持使用外部频率参考源，以获得更高的频率准确度。

便携式、坚固，适合现场应用

5820A是小型、便携和坚固的仪器。在工作台上使用时，它占的台面面积很小。便于携带，方便现场使用。不需要额外的附件，如脉冲头等。

大量、丰富、重要的支持功能

视频触发信号

电流环，用于校准电流型探头

具有直流电压测量能力，无须使用外部仪表o内置的脉冲和函数发生器可以用作各种触发和响应测试

阻抗测量和过载测试功能
