前言

今天我们就来分享一下常用的电子元器件里的：电阻。

电阻基本知识

电阻（ Resistor Resistor）是所有电子电路中使用最多的元件。电阻的主要物理特征是变电能为热能，电流经过它就产生热能。电阻在电路中通常起分压分流的作用，对信号来说，交流与直流信号都可以通过电阻。

电阻上吸收的能量与时间区间相关，通常把电阻吸收的电能说成电阻消耗的电能。与此相应，把电阻吸收的功率也说成电阻消耗的电能。

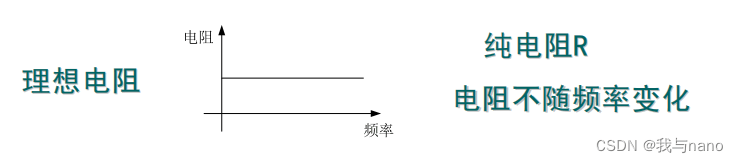

实际电阻元件在低频和声频下除电阻R外，还有一定的电感L和电容C，它们对电阻的影响称做残量。

电阻时间常数的性质一般随电阻值的大小而有所不同。低电阻元件的时间常数多呈感性，高电阻元件则呈容性。

电阻的作用

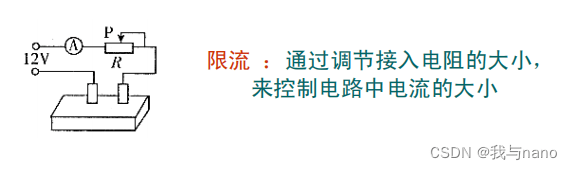

第一个作用就是限流

U=IR，U恒定 R改变电流也会改变。

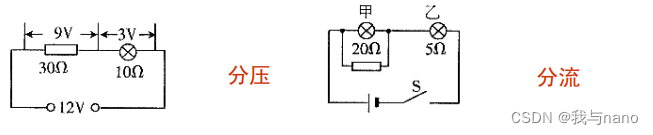

然后就是分压和分流

串联分压不分流，电流不变、假设我们的灯泡是个3V灯泡，我们只有12V电池，直接接入灯泡就会烧毁，这个时候就可以串联电阻来进行分压。要分多少电压呢，分出来9V，这个我们是知道的，流过灯的电压是3V，电阻是10欧，所以电流是0.3A，需要串联的电阻自然就计算出来了，30欧。

然后就是分流

并联分流不分压，原理都是一样的。

电阻还有将电能转化为内能的作用 ：电流通过电阻时，会把电能全部或部分转化为内能。用来把电能转化为内能的用电器叫电热器。

如电烙铁、电炉、电饭煲、取暖器等等

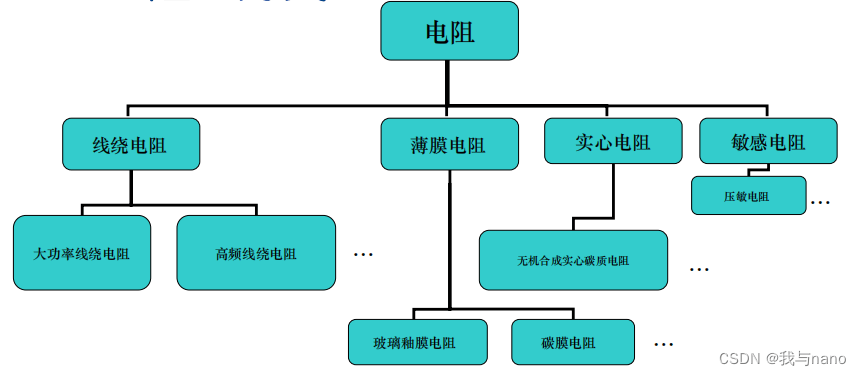

电阻的分类

电阻大致可以分为以下几类

1、线绕电阻器：通用线绕电阻器、精密线绕电阻器

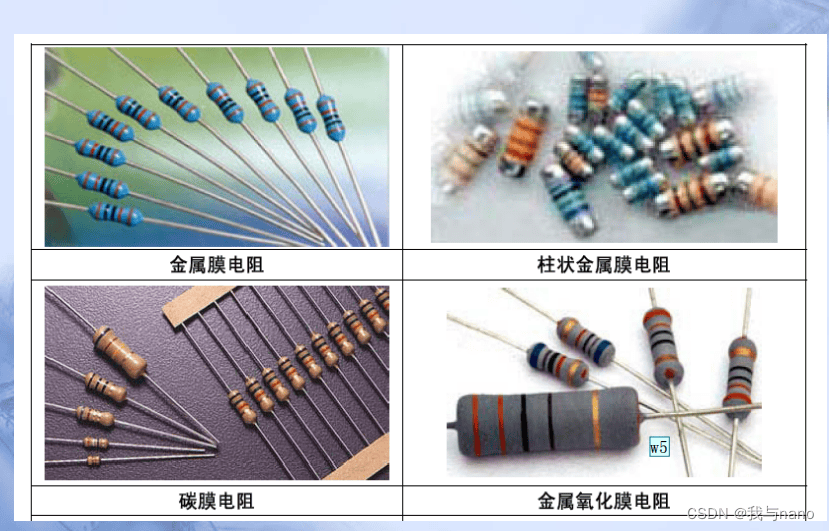

2、薄膜电阻器：合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻器、金属氮化膜电阻器。

3、实心电阻器：有机合成实心碳质电阻器。

4、敏感电阻器：热敏电阻器、光敏电阻器、力敏电阻器、气敏电阻器、湿敏电阻器。

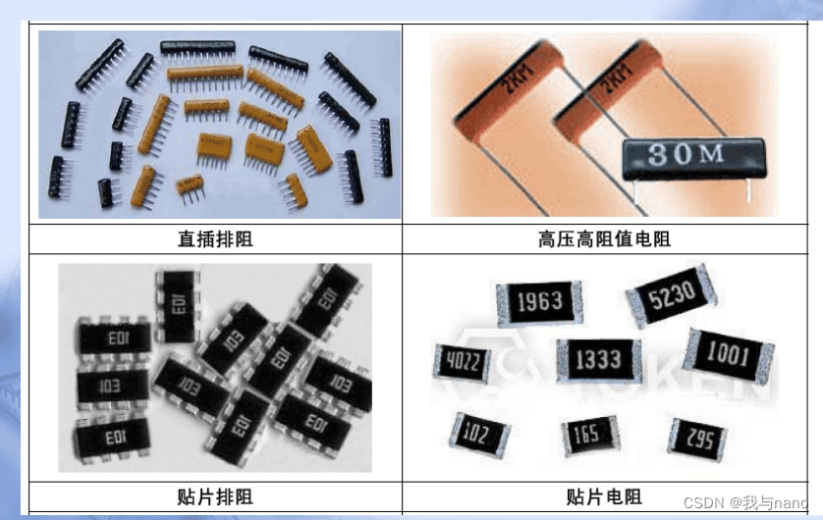

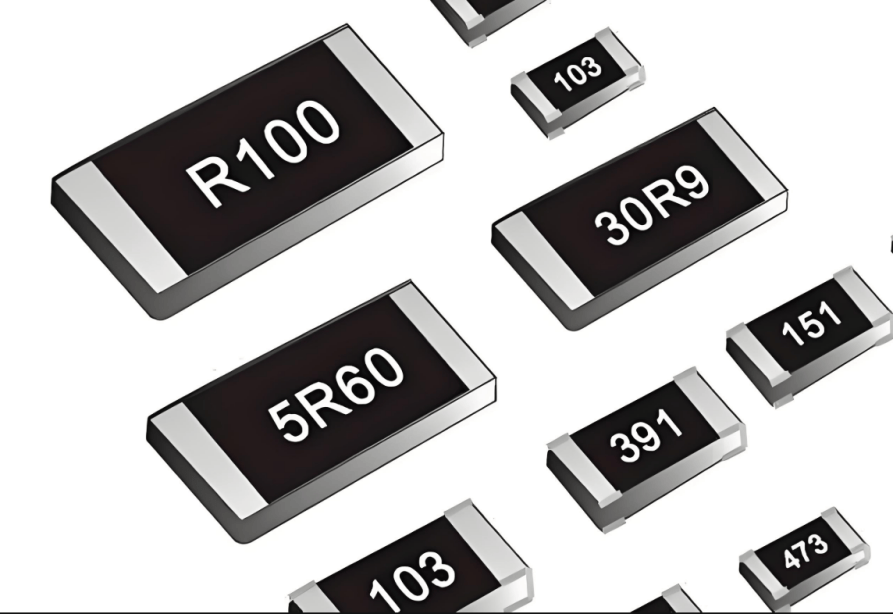

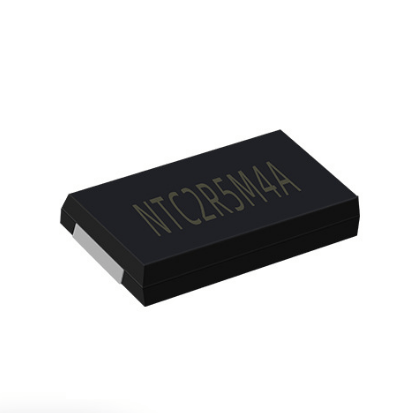

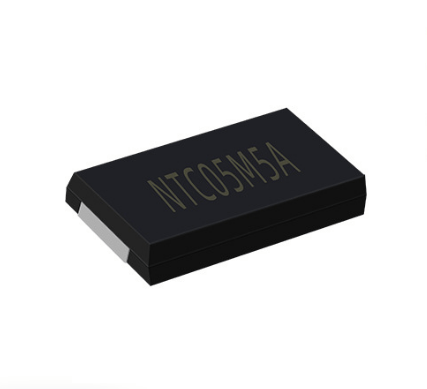

贴片电阻

片状电阻是金属玻璃铀电阻的一种形式，它的电阻体是高可靠的钌系列玻璃片状电阻是金属玻璃铀电阻的一种形式，它的电阻体是高可靠的钌系列玻璃铀材料经过高温烧结而成，电极采用银钯合金浆料。体积小，精度高，稳定 铀材料经过高温烧结而成，电极采用银钯合金浆料。体积小，精度高，稳定性好，由于其为片状元件，所以高频性能好。这就是在一些高频电路中，为什么都选择贴片电阻不选择直插电阻的原因。

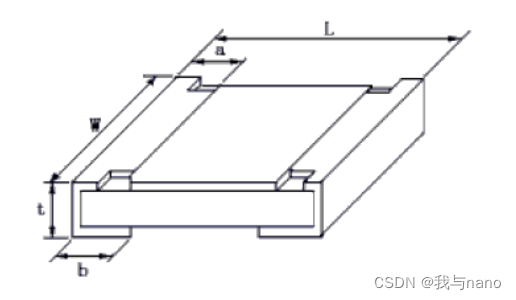

贴片电阻的规范、尺寸、封装

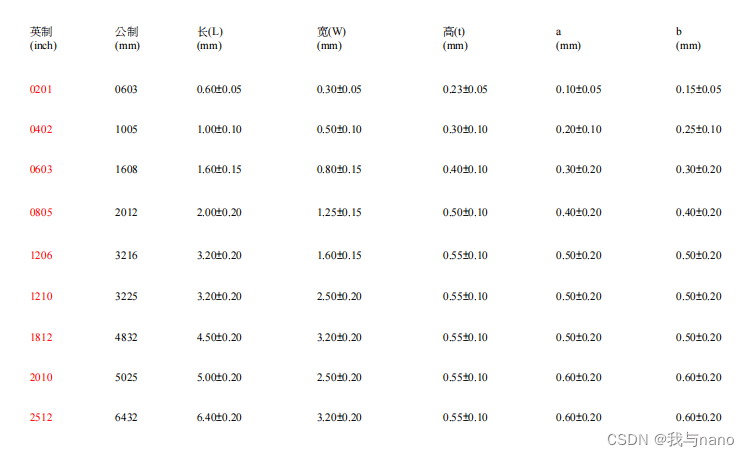

贴片电阻常见封装有9种，用两种尺寸代码来表示。一种尺寸代码是由4位数字表示的EIA( EIA(美国电子工业协会))代码，前两位与后两位分别表示电阻的长与宽，以英寸为单位。我们常说的0603 0603封装就是指英制代码。另一种是米制代码，也由4位数字表示，其单位为毫米。下表列出贴片电阻封装英制和公制的关系及详细的尺寸.

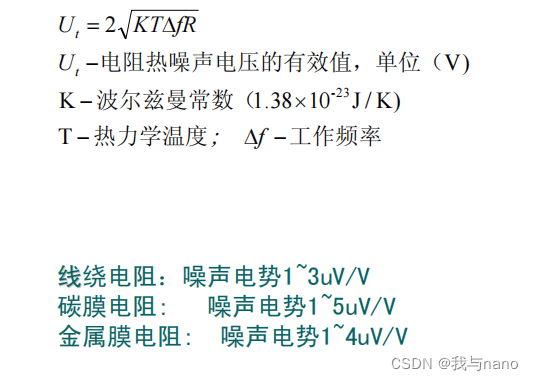

噪声：

产生于电阻器中的一种不规则的电压起伏，包括热噪声和电流噪声两部分，热噪声是由于导体内部不规则的电子自由运动，使导体任意两点的电压不规则变化。

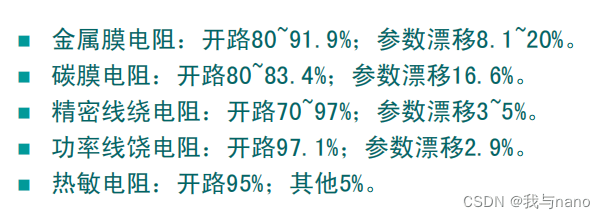

电阻的失效

由以上可以看出，电阻失效主要是开路，所以不会对电路 其它部分或元器件造成损坏。

总结

贴片电阻使用时应注意：烙铁头要尖细，直径小于3mm 3mm，烙铁加温度在219~240 219~240摄氏度，烙铁头不要直接接触陶瓷基片，否则容易损坏电阻。

◆特点及用途

⊙温度系数小、电流噪声小

⊙抗潮湿、抗氧化、过负荷能力强、长期工作稳定

⊙使用温度范围宽

⊙可提供各种引线成形产品

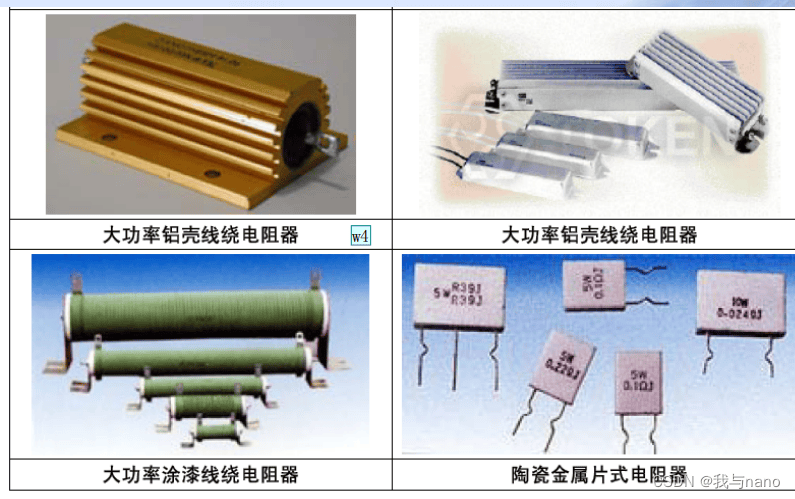

大功率线绕电阻器用途广泛，在电源设备、开关电源、UPS、功率放大器、继电器等电子产品的电气寿命测试方面，以及线切割机、电火花机、整流机、储能焊机、碰焊机、电梯、逆变焊机、变平器、大型机床、超声设备、生产线设备、大中型机器仪表等控制电路中都有应用。
