氮化镓进入PC电源市场，长城850W ATX3.1金牌全模组电源拆解
前言
长城推出了SPARK氮化镓850W全模组电源，这款电源采用全模组设计，具备7年质保，并通过了80PLUS金牌认证。电源符合Intel ATX3.1供电标准，具备原生PCIe5.1接口，12V单路大电流输出达70.8A，满足高性能配置供电需求。
电源采用主动式PFC+半桥LLC+同步整流+DC-DC主流高效架构，电源内置英诺赛科氮化镓合封芯片，实现了性能和能效的跨代飞跃。下面充电头网就带来长城这款氮化镓电源的拆解，一起看看内部的方案和用料。
长城氮化镓金牌全模组电源开箱

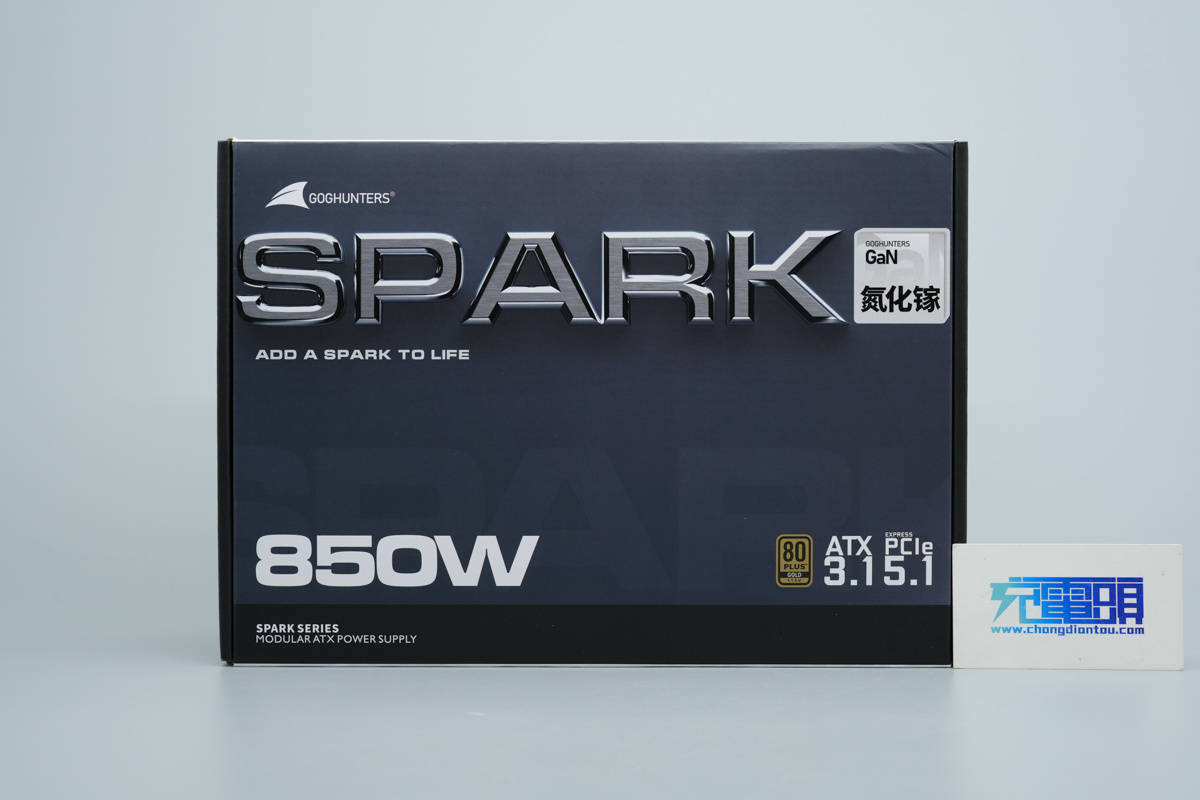

长城这款电源采用彩盒包装，上方印有SPARK和氮化镓字样，下方印有850W功率，80PLUS金牌标识，ATX3.1和PCIe5.1标识。

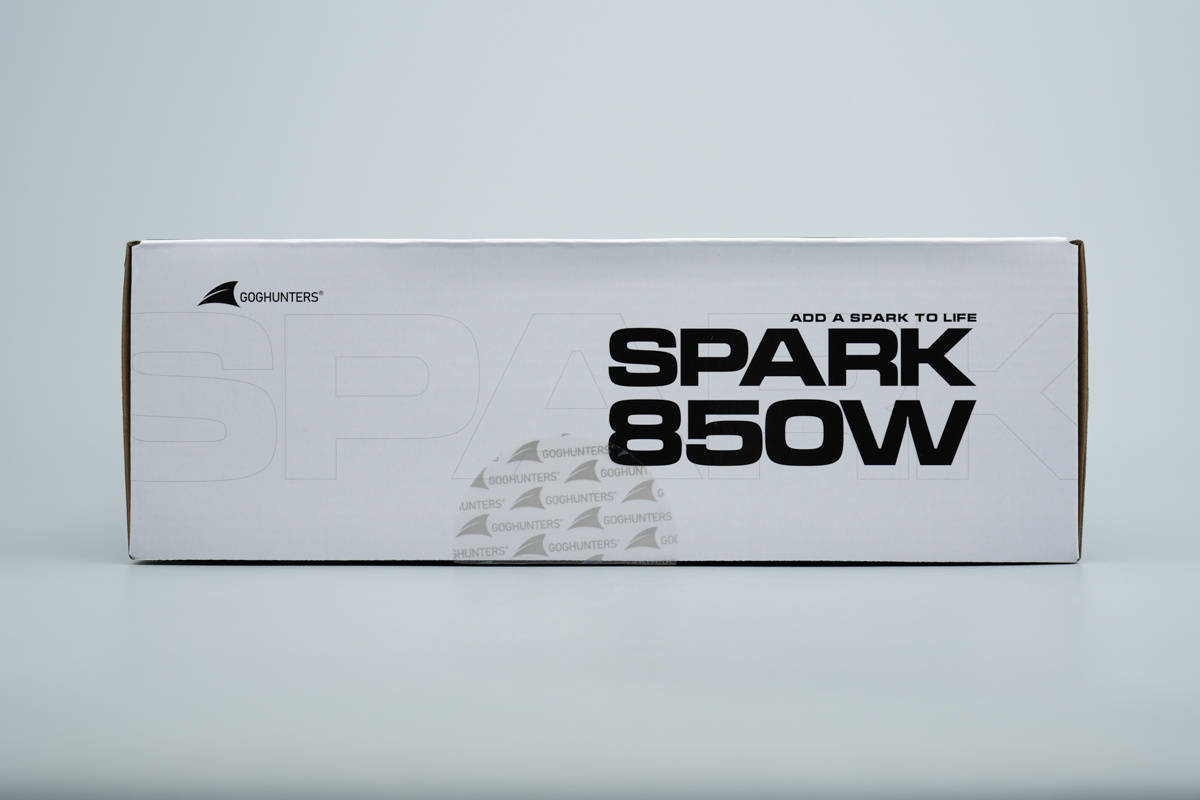

包装盒顶部印有SPARK 850W字样。
包装盒侧面印有产品主要卖点。

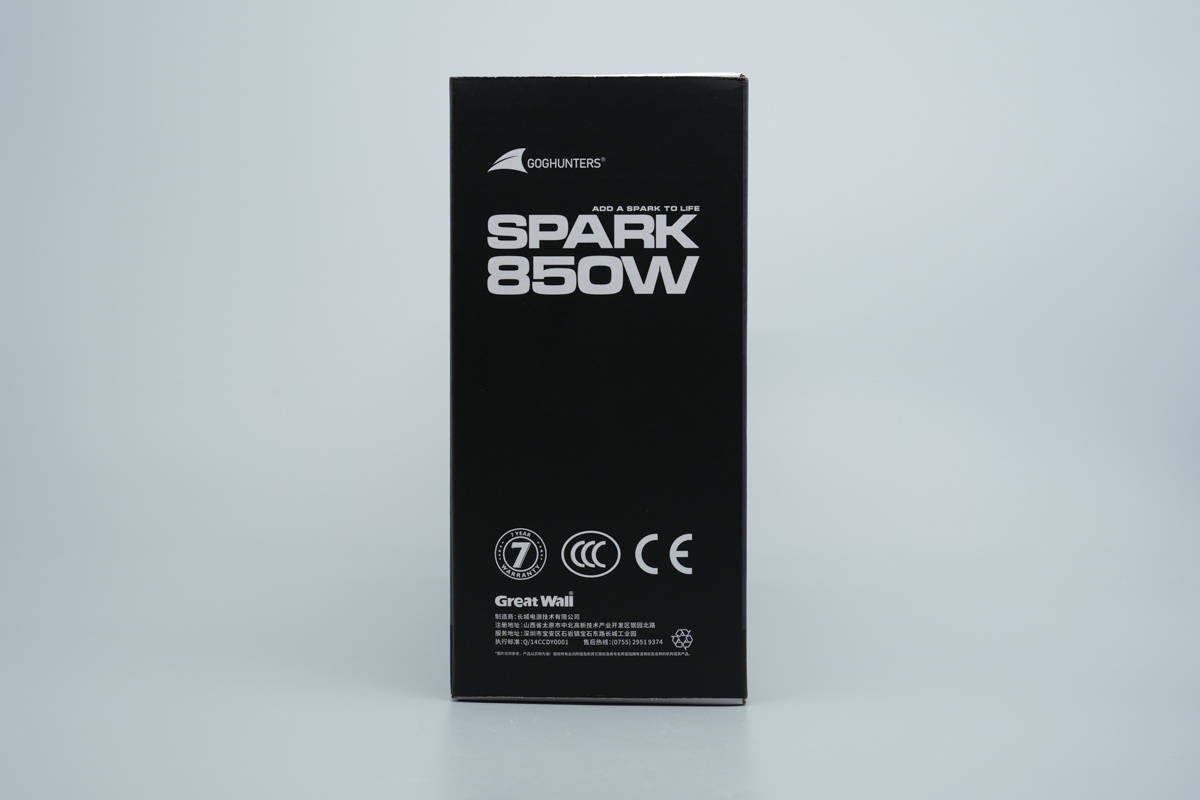

另一侧印有7年质保标志，CCC认证和CE认证标识。

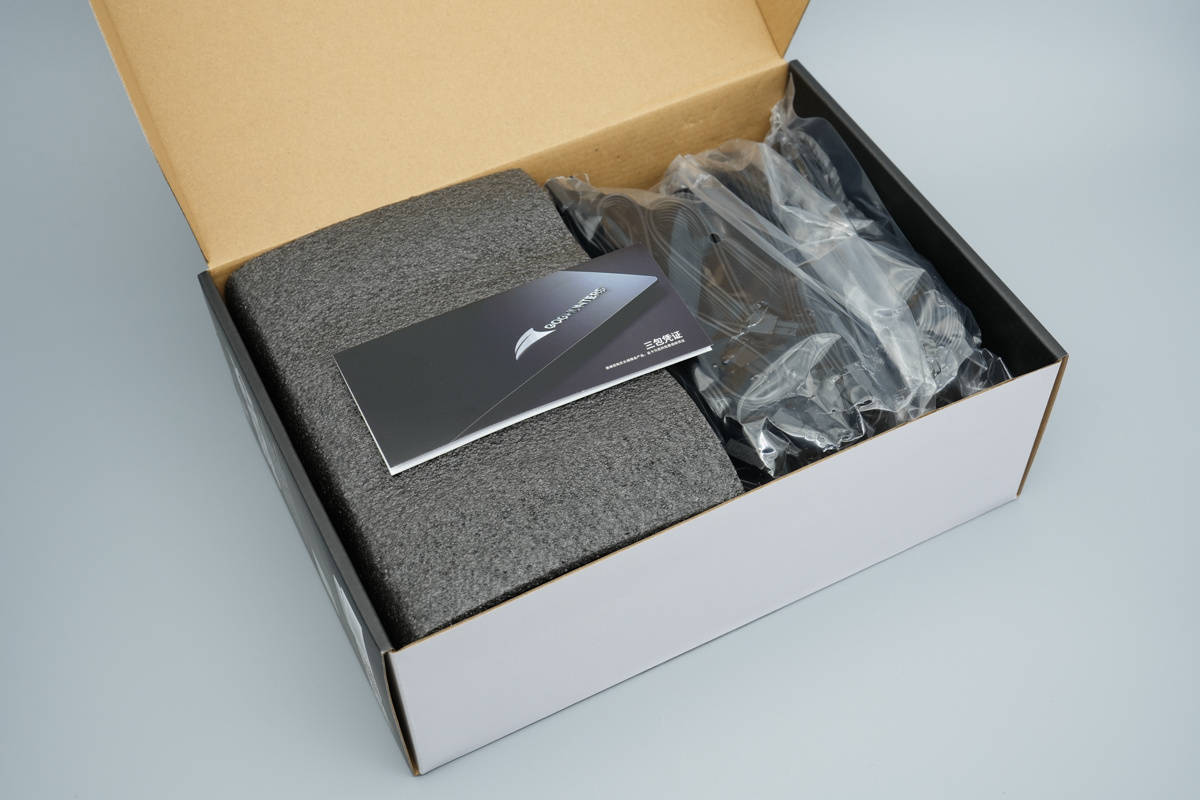

打开包装盒，内部设有说明书，电源本体采用珍珠棉包裹防震，模组连接线使用塑料袋包装。

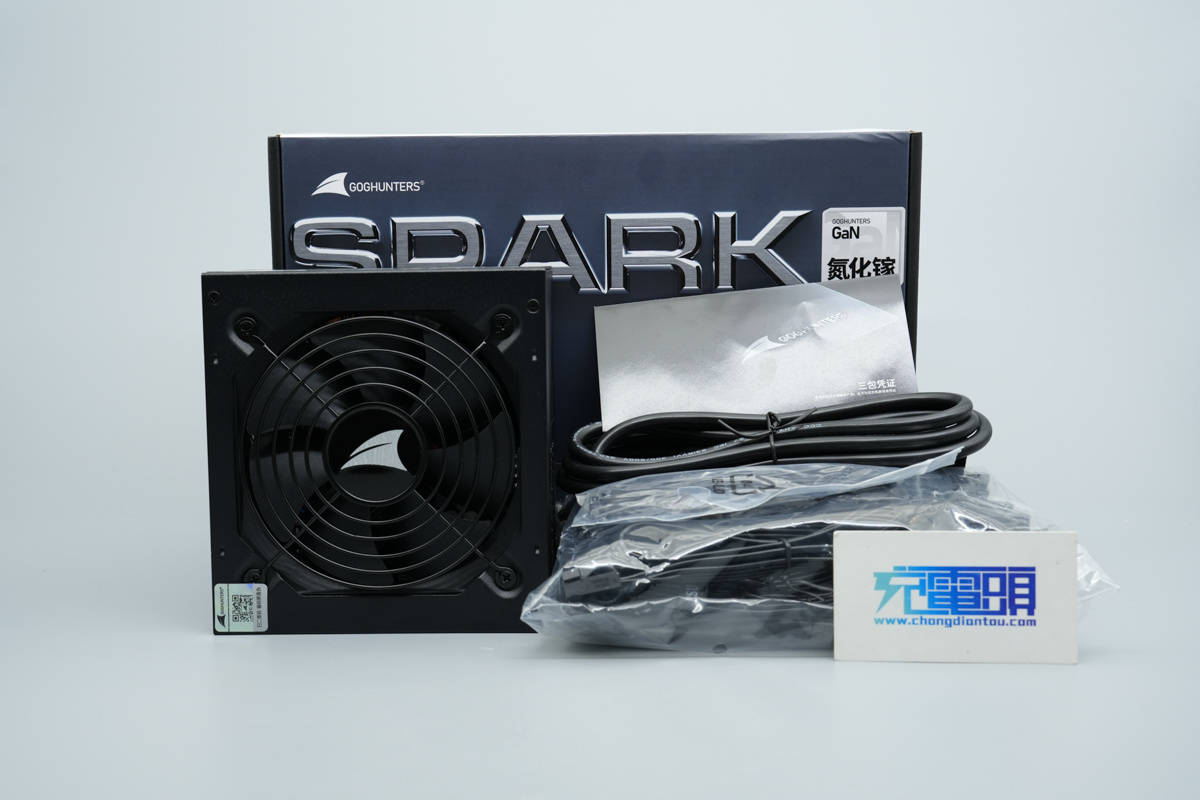

电源主机，电源线，模组连接线和三包凭证一览。

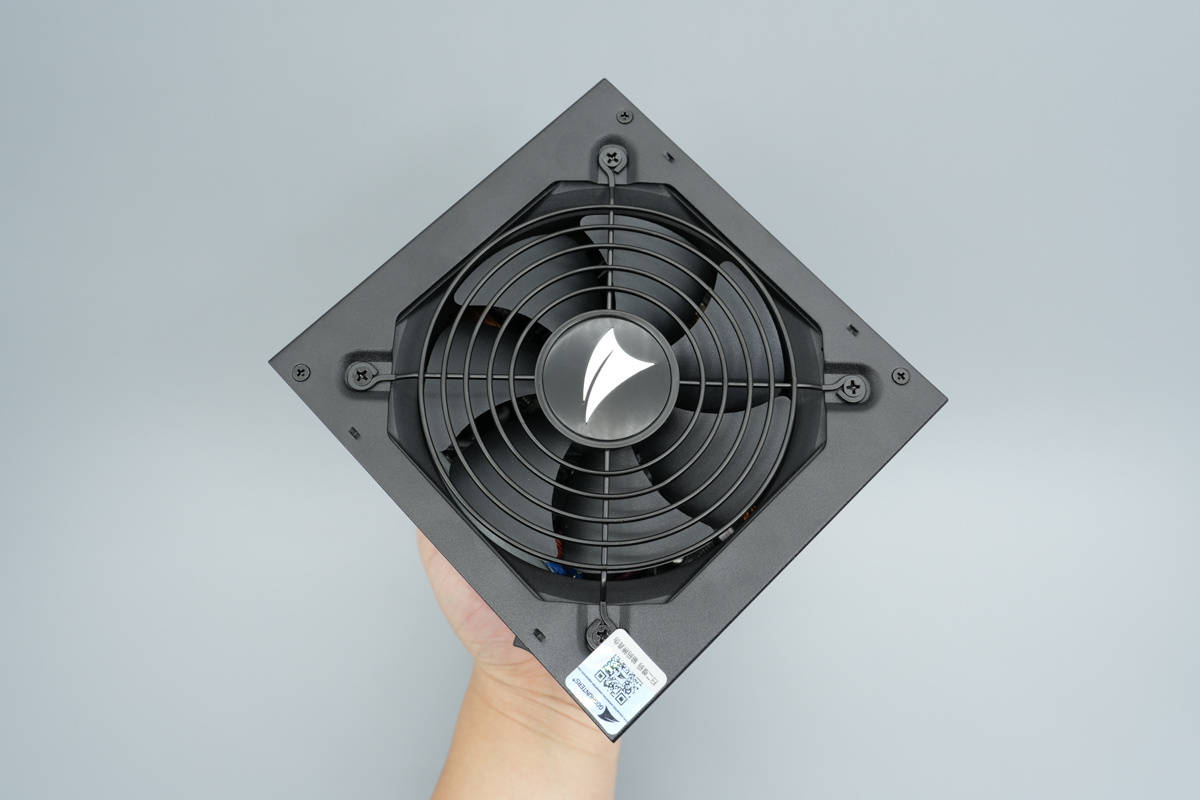

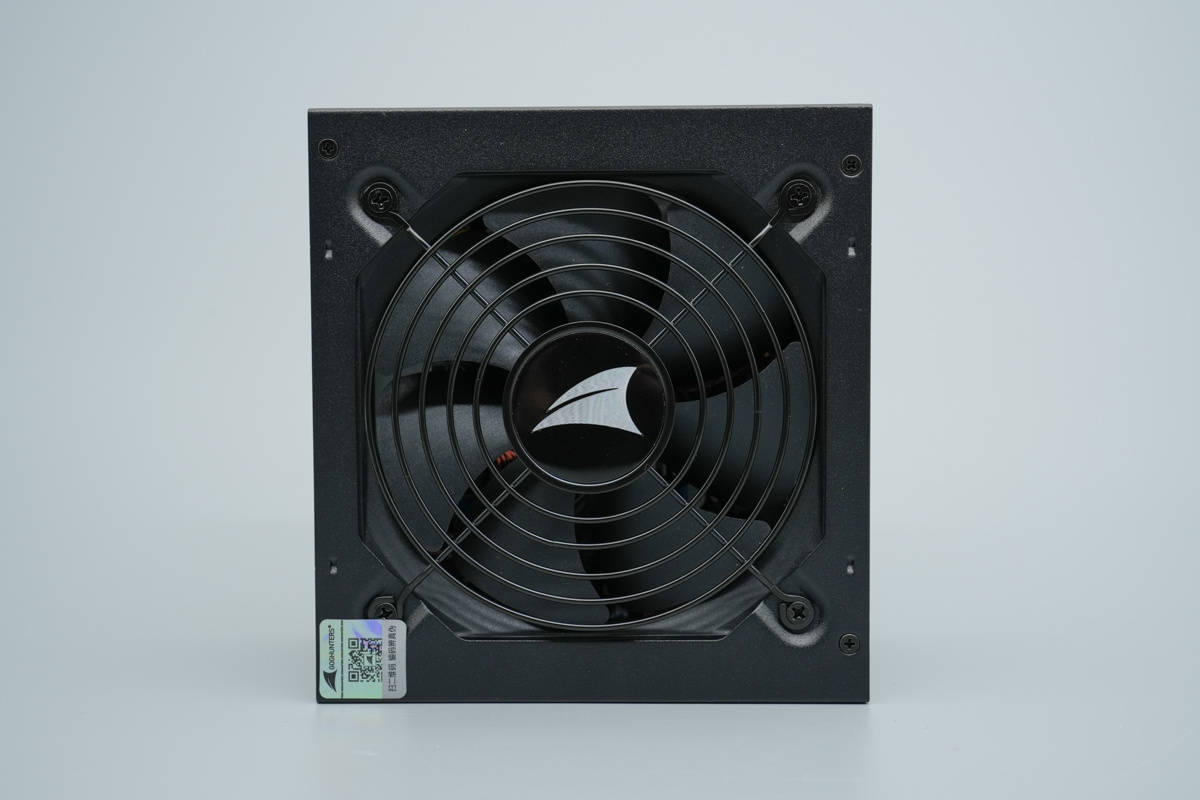

电源顶部一览，散热风扇设有防护网罩，螺丝粘贴保修贴纸。

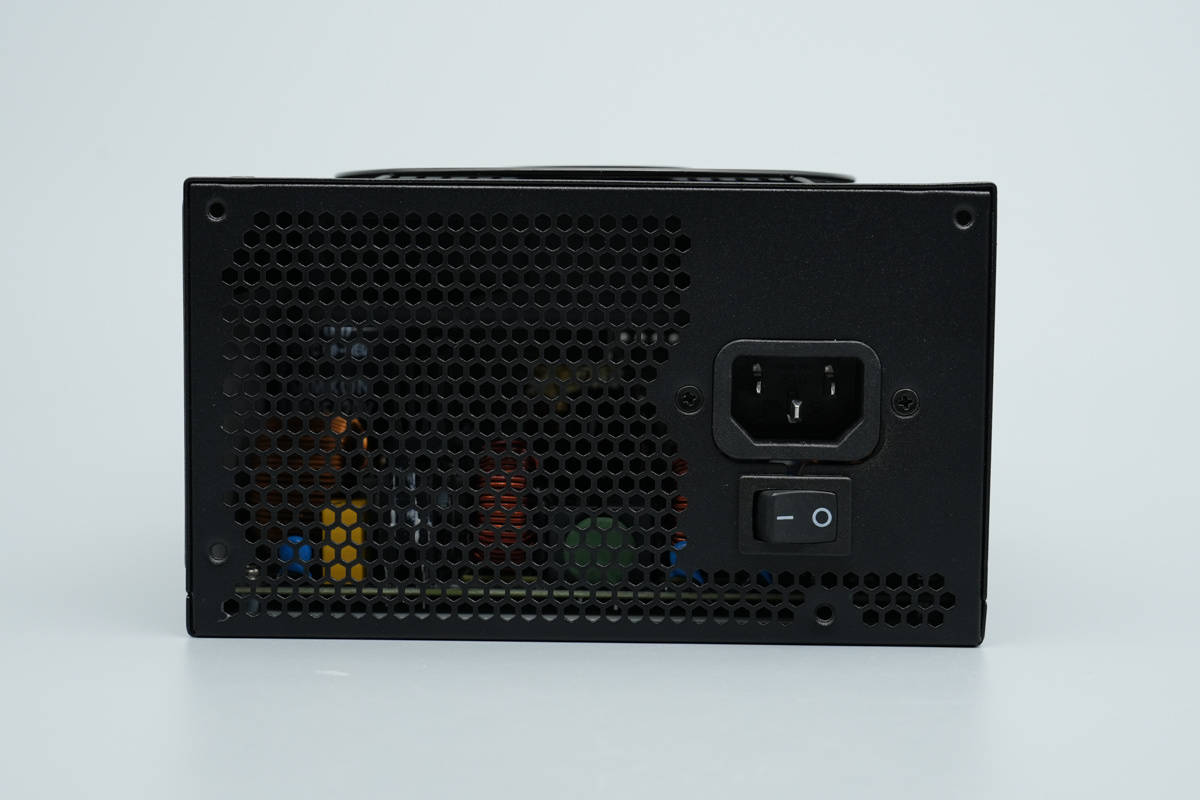

输入端设有电源输入插座和电源开关。

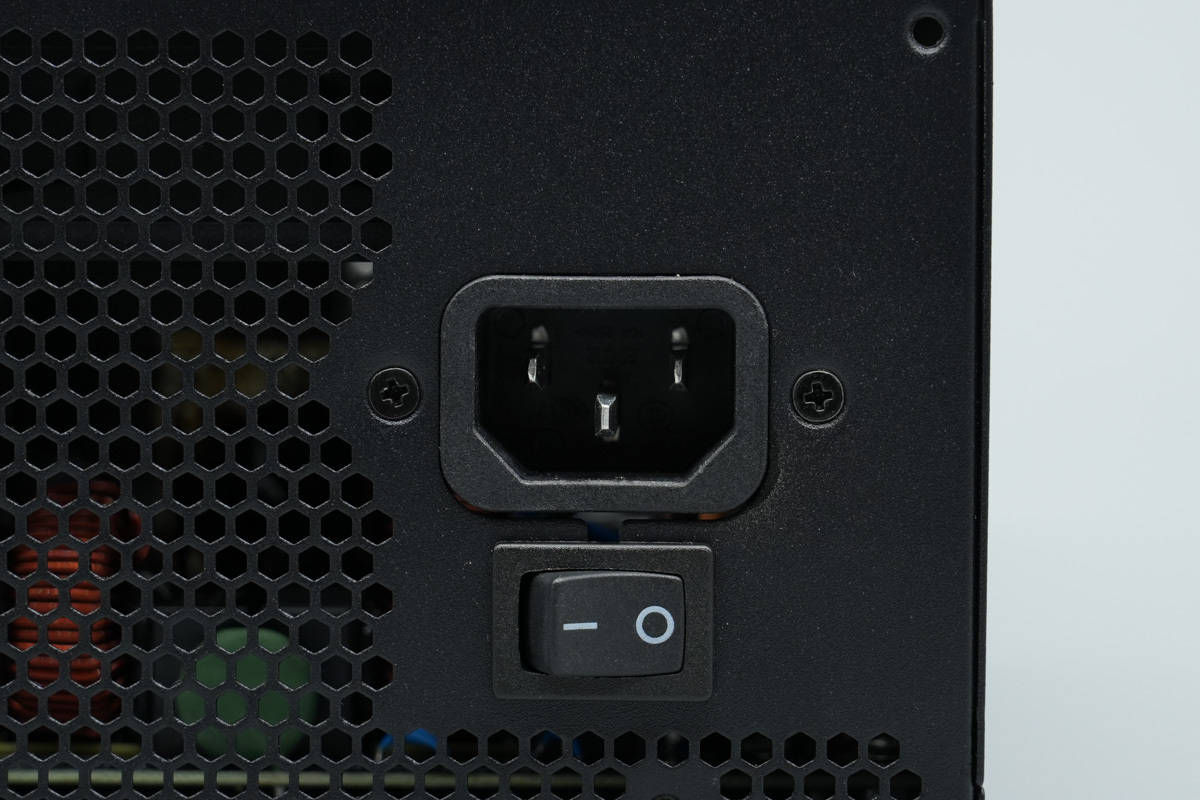

电源输入插座采用螺丝固定，下方设有电源开关。

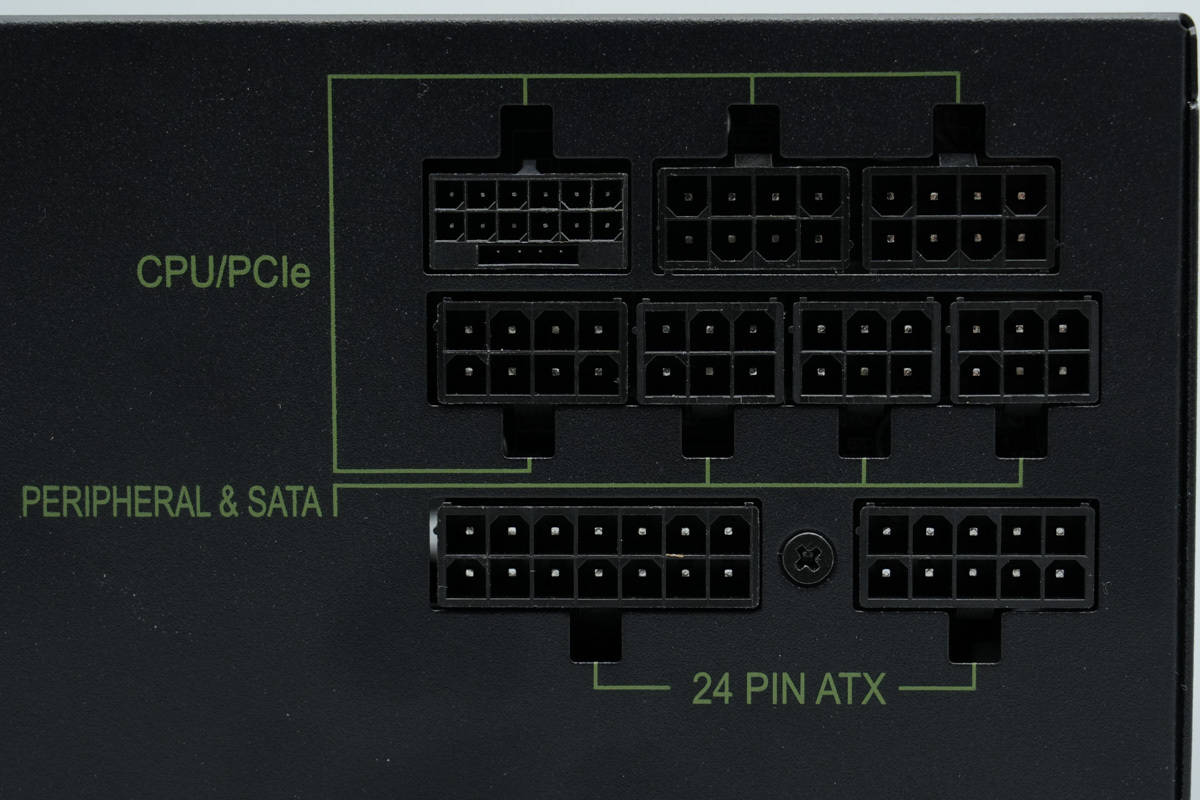

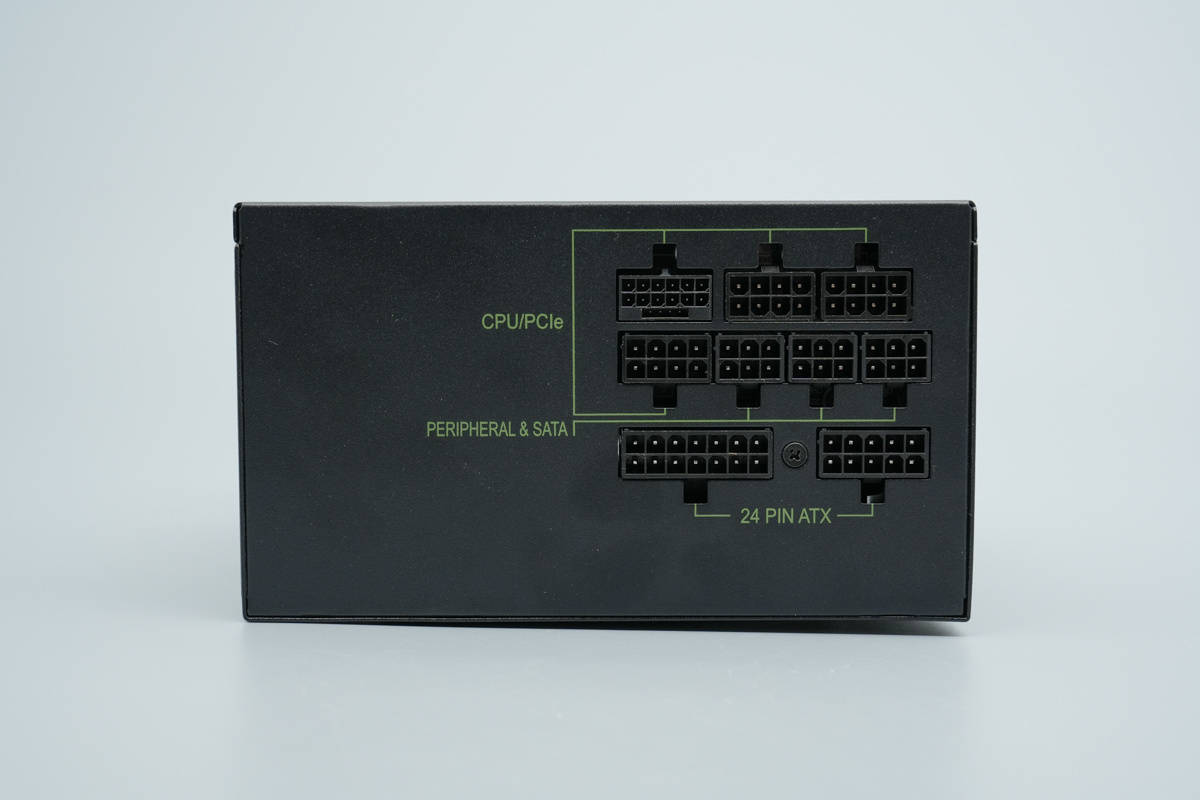

机身另一侧设有CPU/PCIe接口，下方设有外设和SATA接口，底部设有主板供电接口。
机身侧面接口区域特写，设有螺丝固定。
电源机身侧面粘贴信息标签。

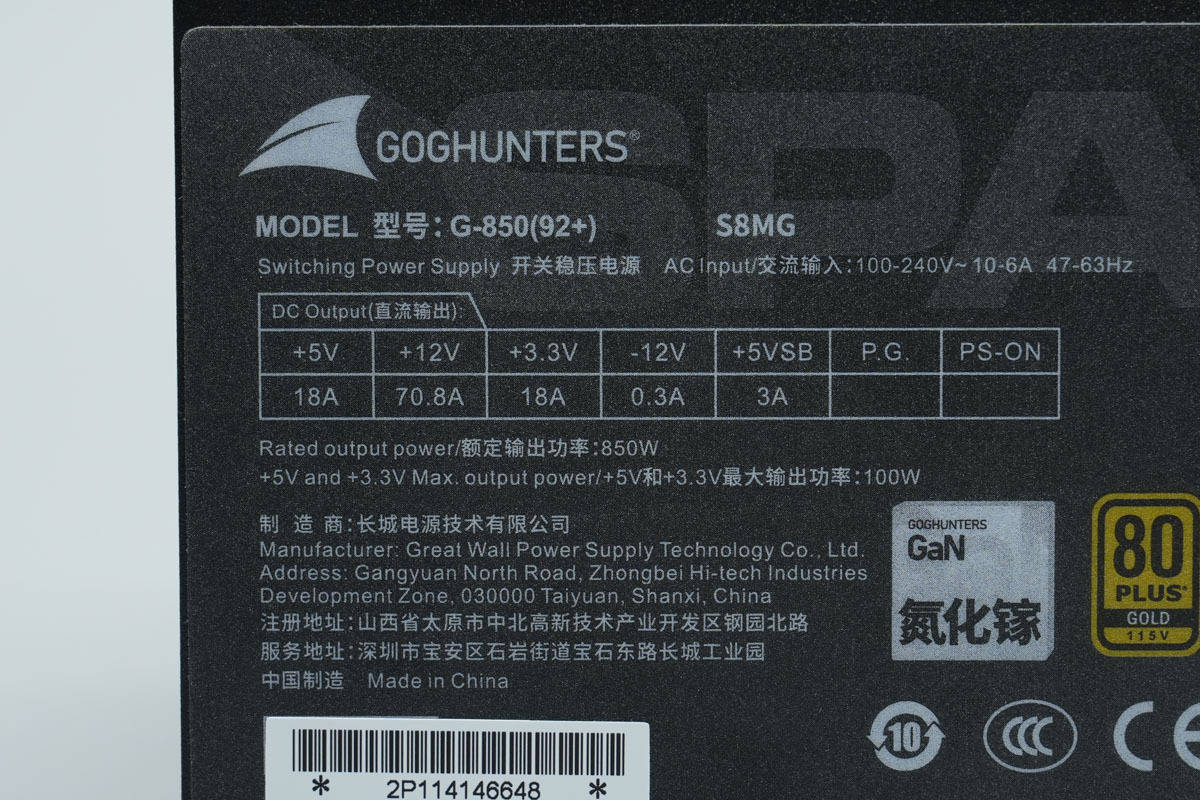

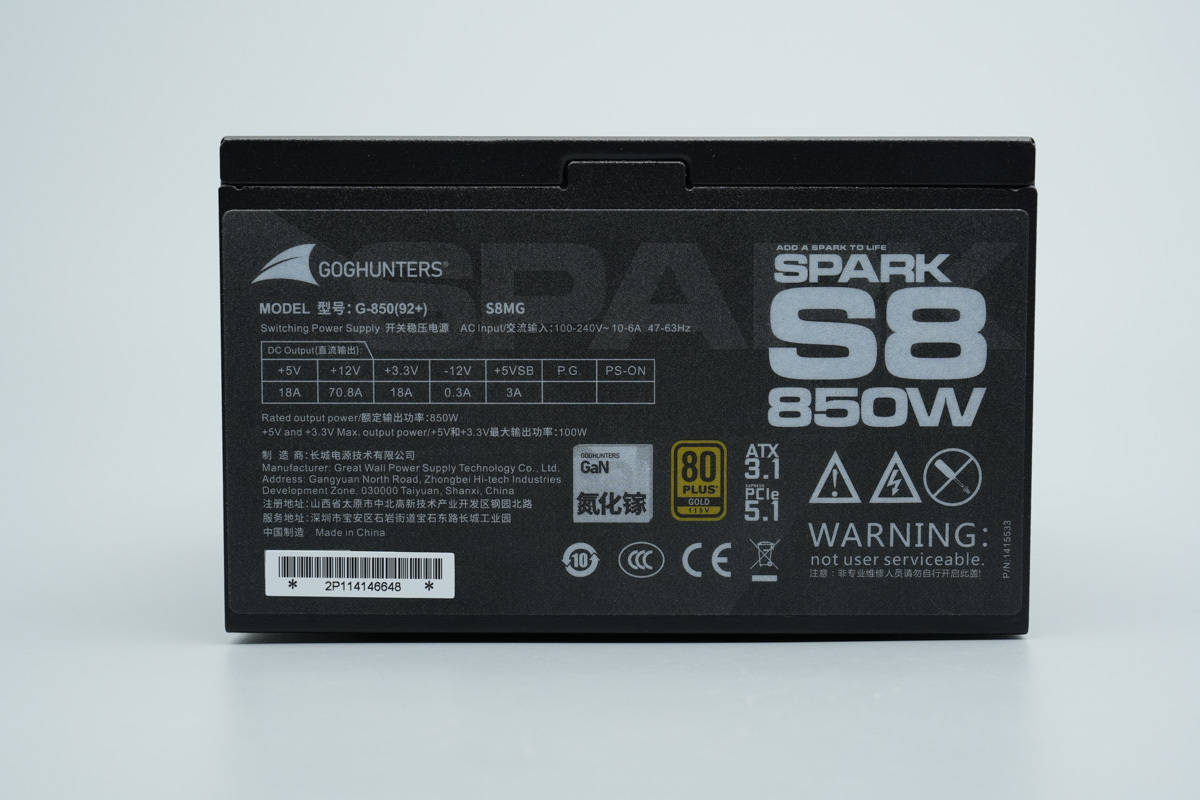

电源信息标签特写：
型号：G-850（92+）
开关稳压电源
交流输入：100-240V~ 10-6A 47-63Hz
直流输出：+12V ⎓ 70.8A
+5V ⎓ 18A
+3.3V ⎓ 18A
-12V ⎓ 0.3A
+5VSB ⎓ 3A
额定输出功率：850W
+5V和+3.3V最大输出功率：100W
制造商：长城电源技术有限公司

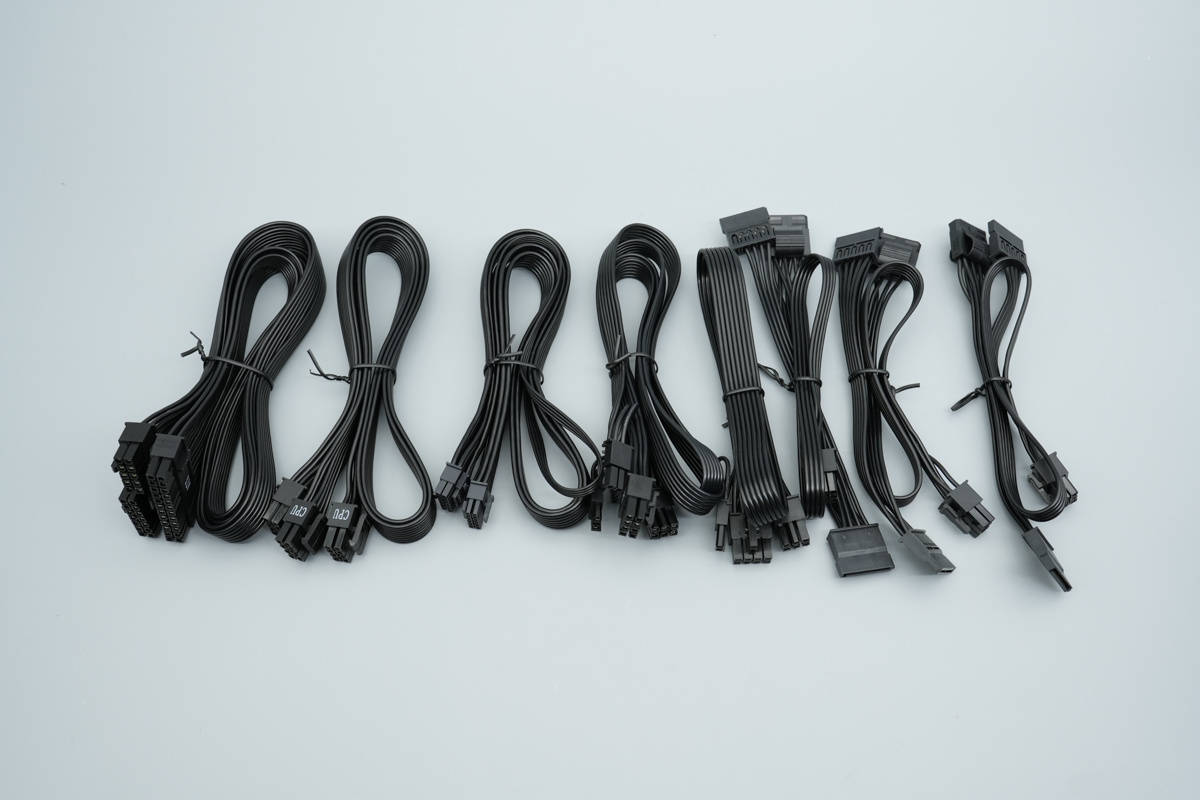

电源附带模组线一览。

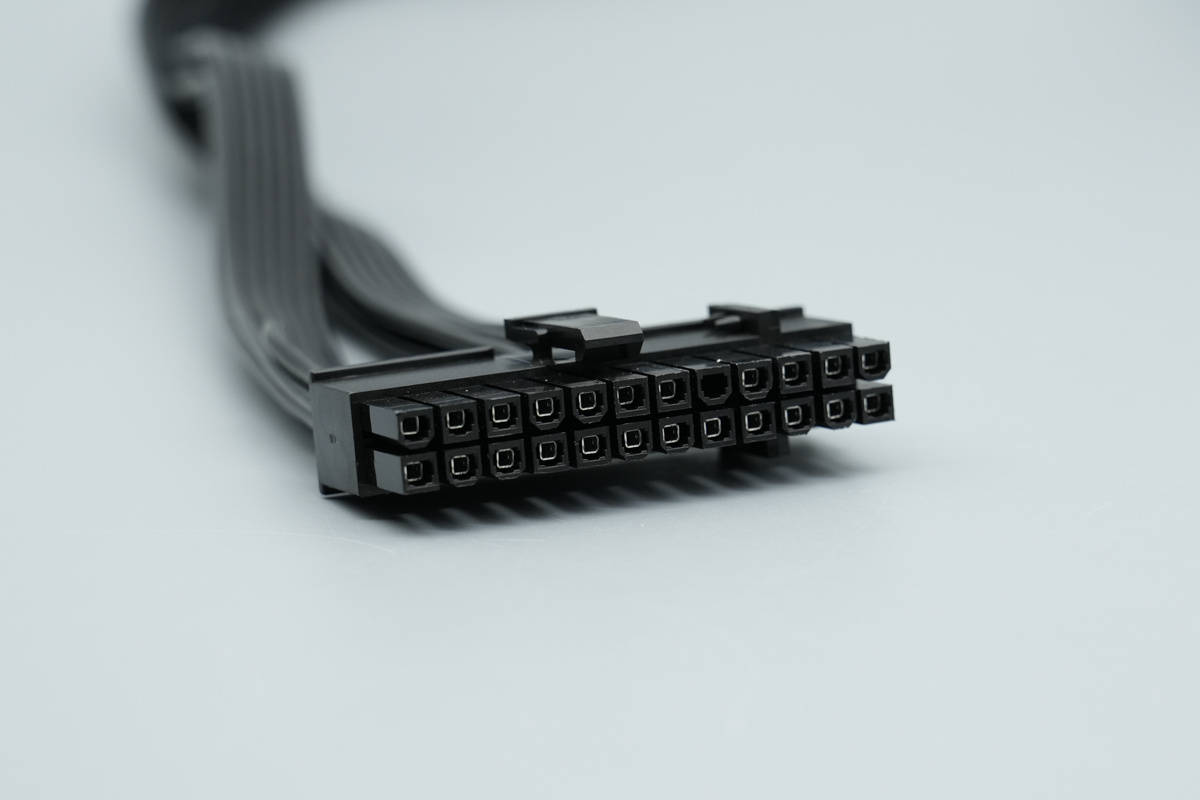

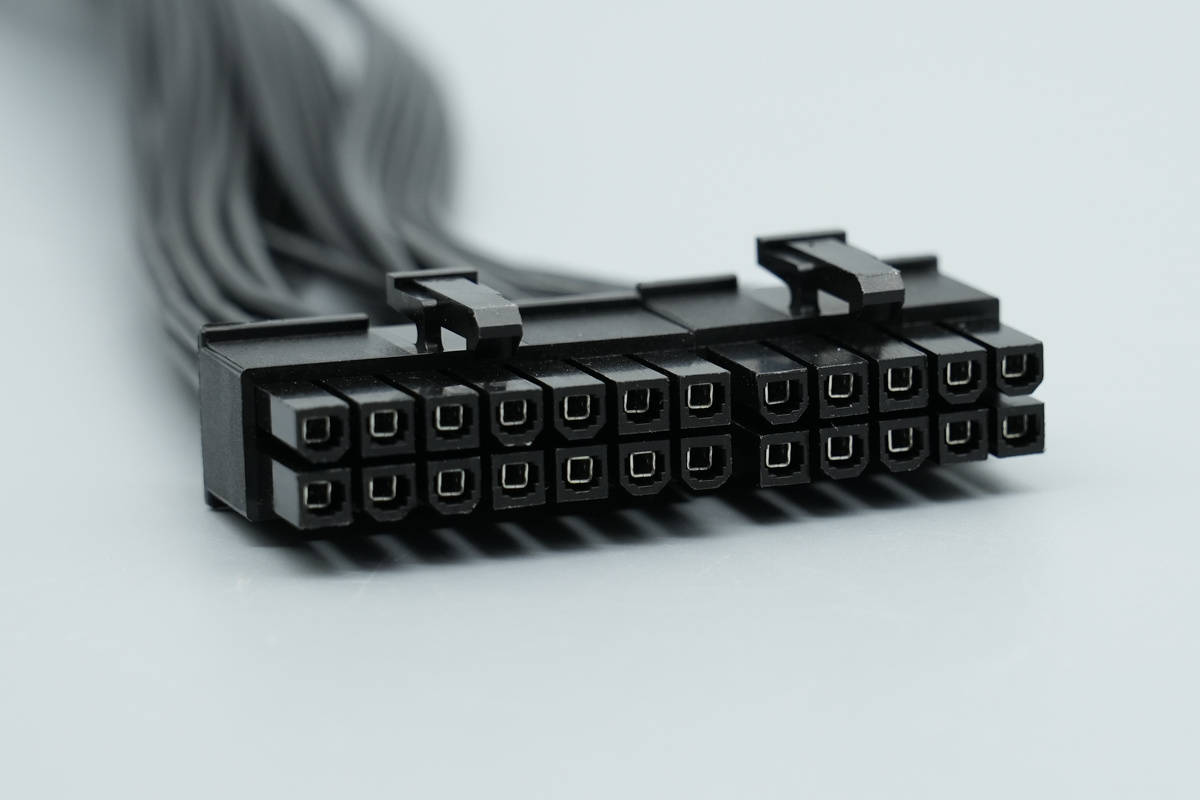

电源端24Pin接口一览。
主板端24Pin接口一览。

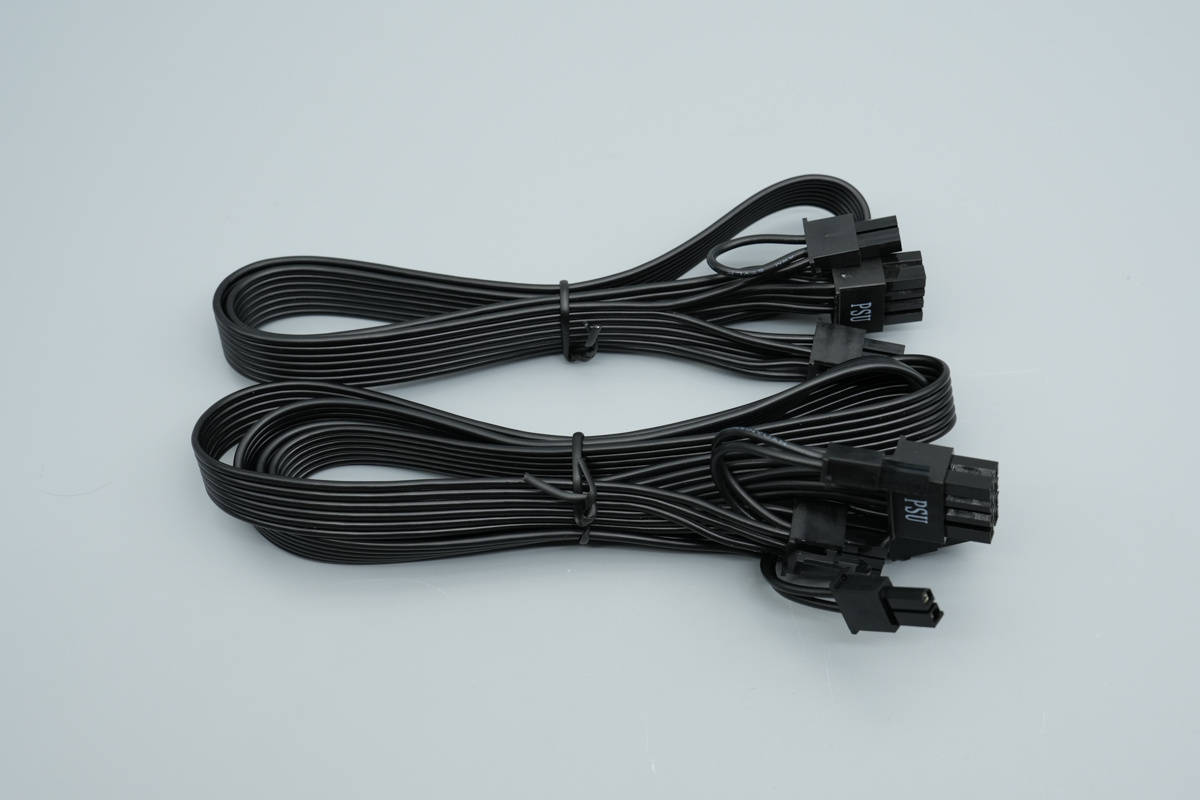

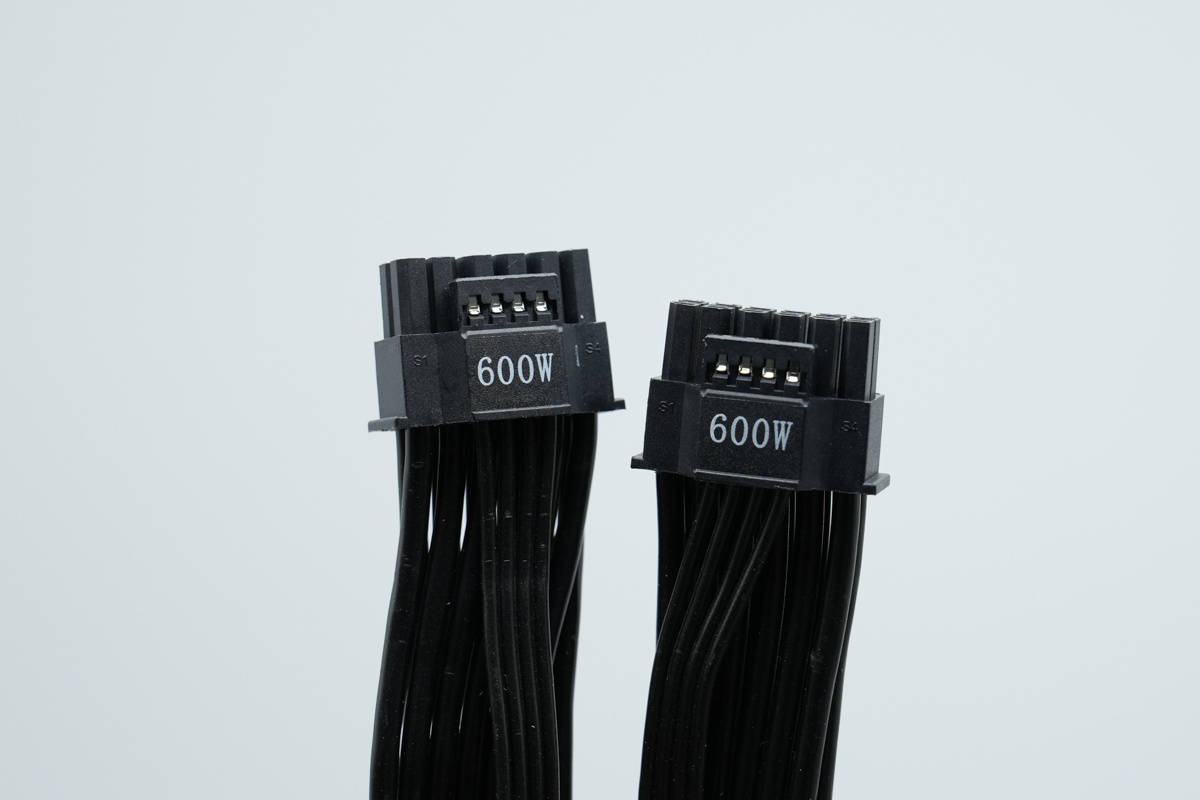

PCIe5.1 12V-2X6供电线支持600W功率。
PCIe显卡供电线特写。

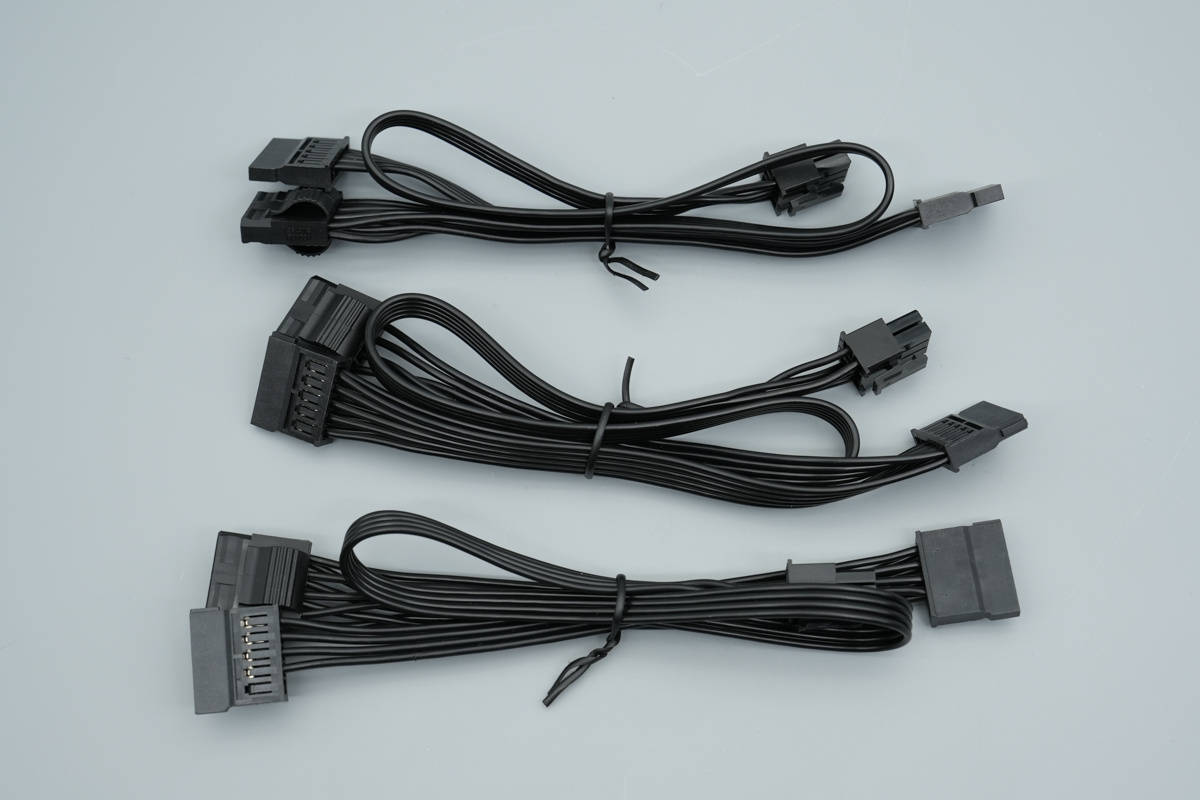

电源SATA和4Pin接口线材特写。

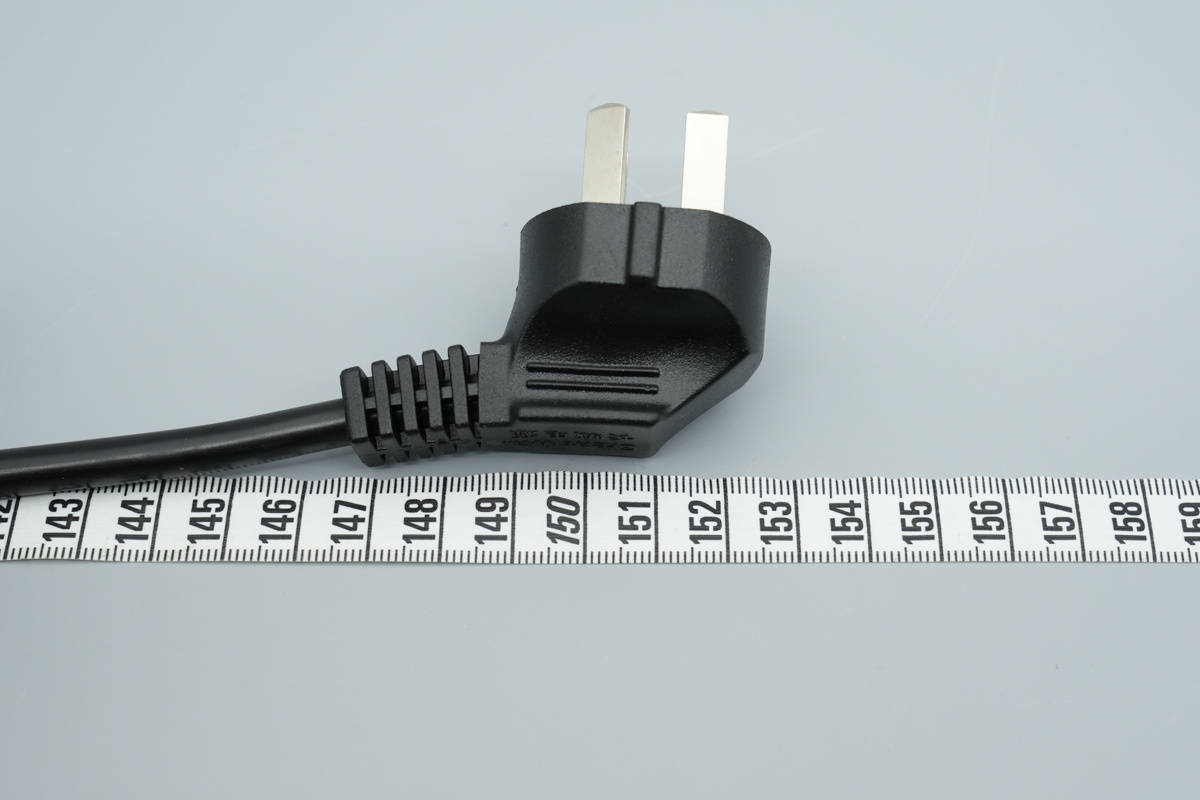

附带的电源线长度为153cm。

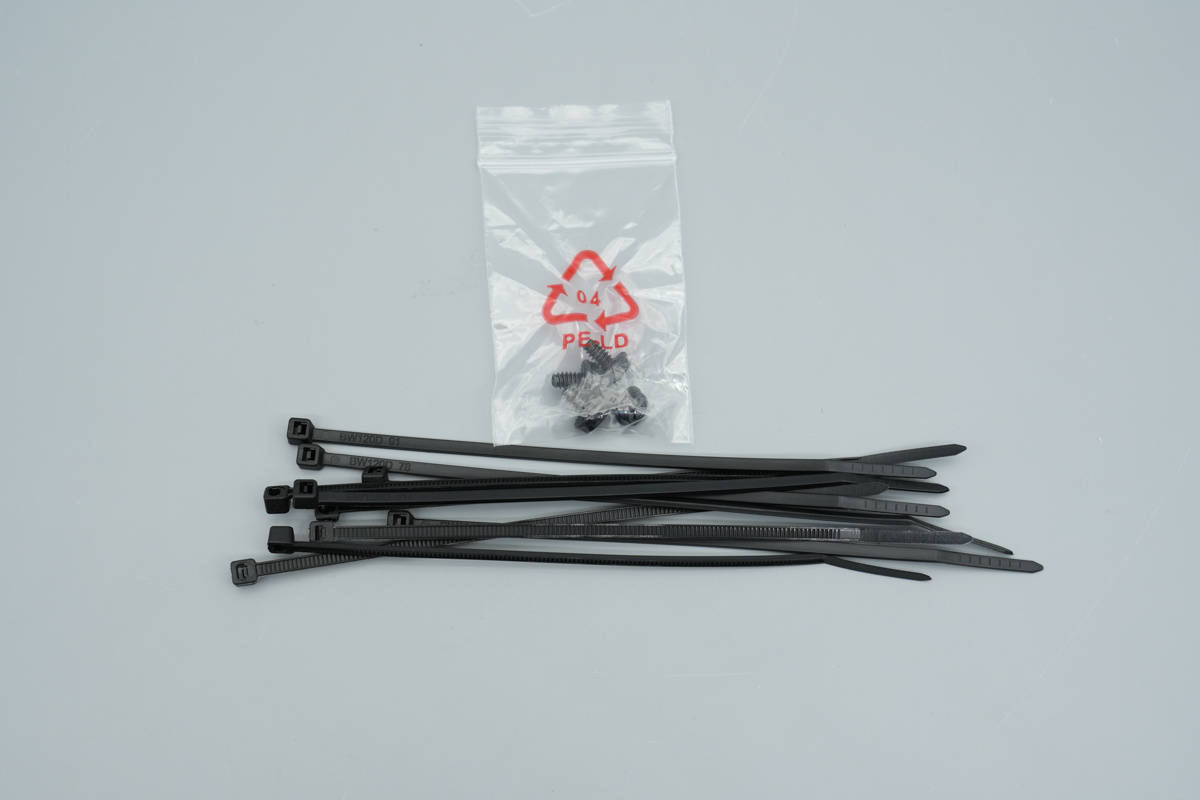

电源附带固定螺丝和固定扎带。

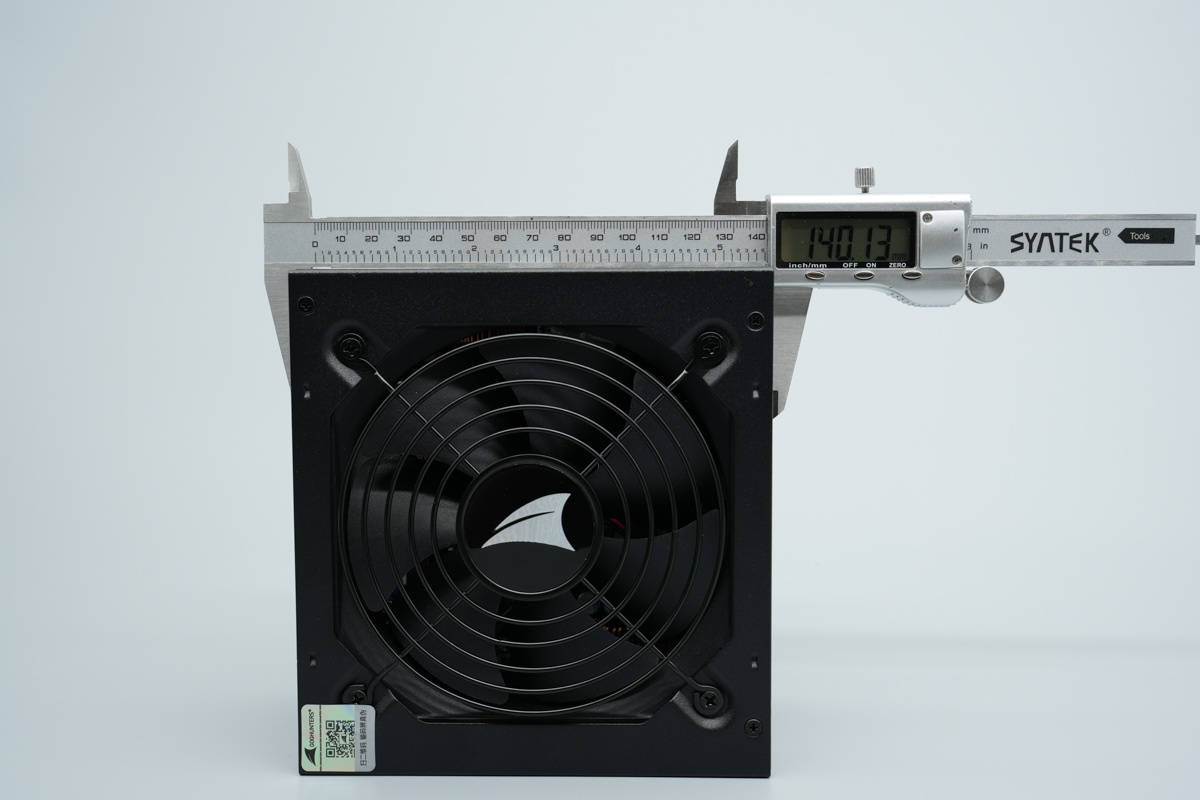

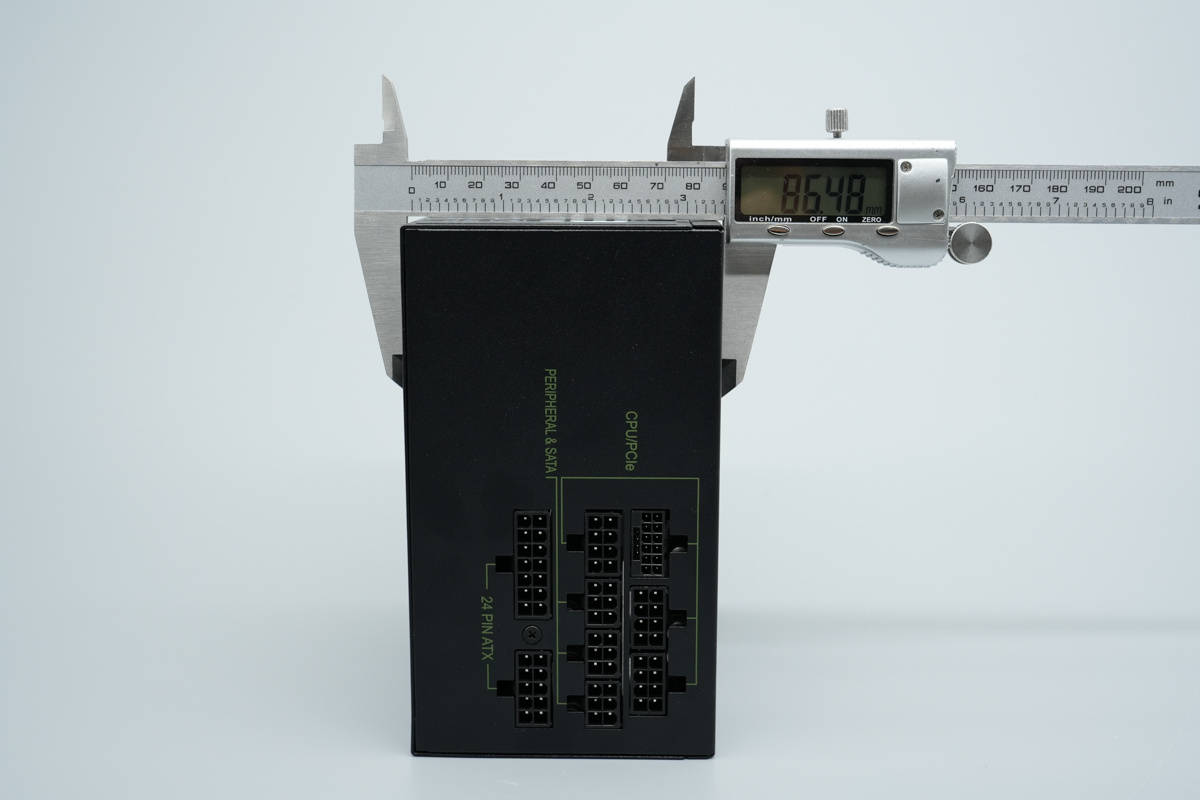

测得电源机身长度约为140.1mm。

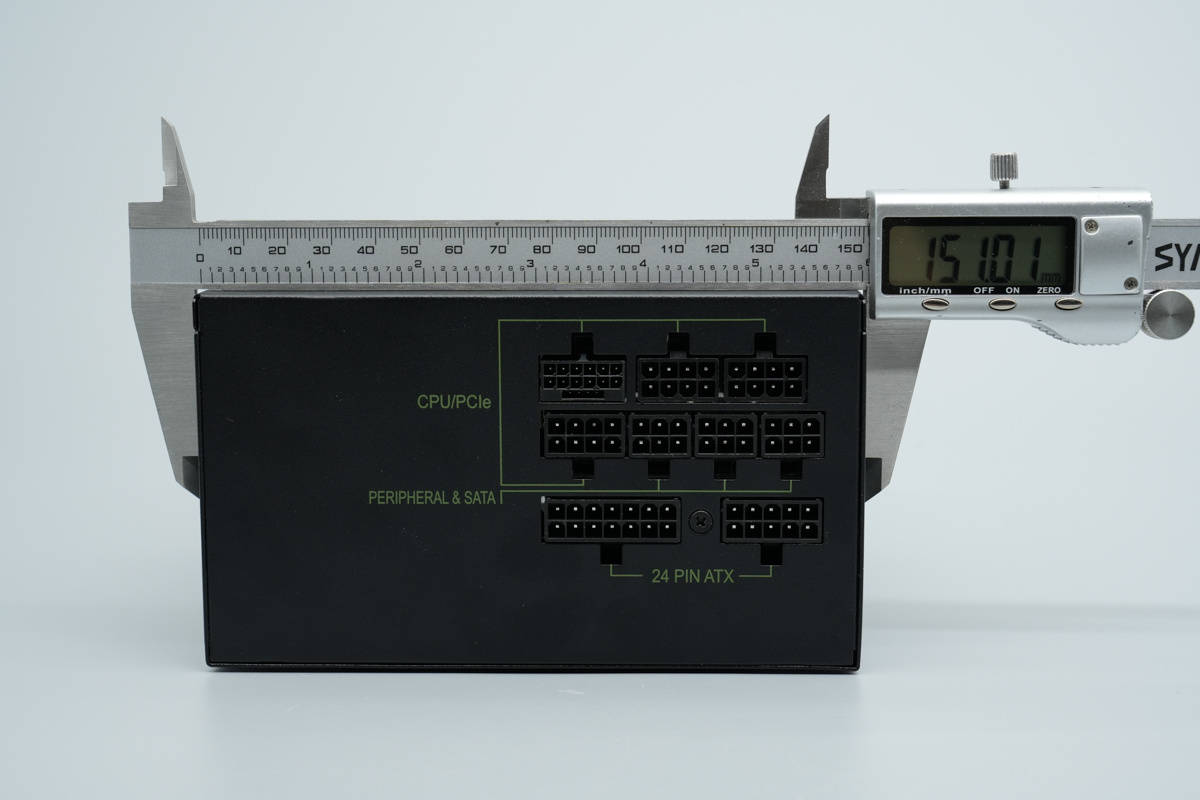

测得电源机身宽度约为151mm。
测得电源机身厚度约为86.5mm。
电源拿在手上的大小直观感受。

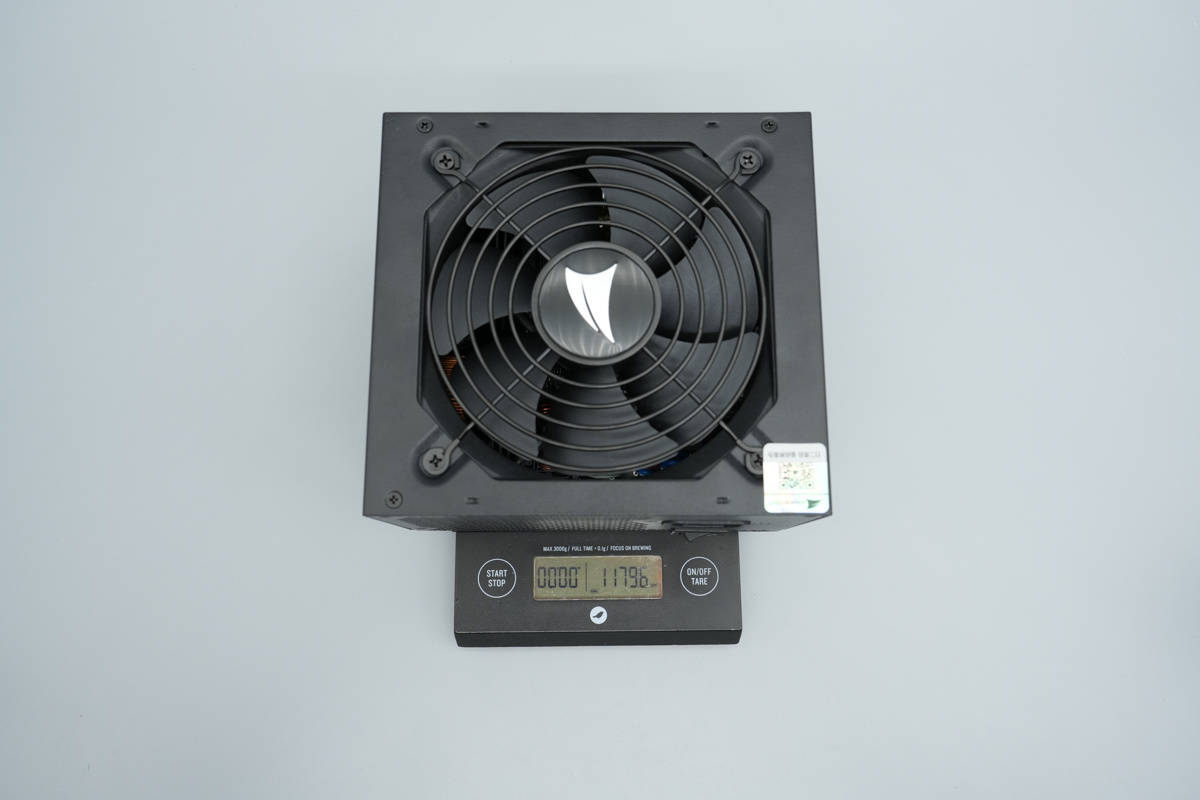

测得电源主机重量约为1180g。
长城氮化镓金牌全模组电源拆解
看完了长城这款氮化镓电源的开箱展示，下面就进行拆解，一起看看内部的方案和用料。
首先拧开固定螺丝，拆开电源外壳。
散热风扇通过插接件连接。

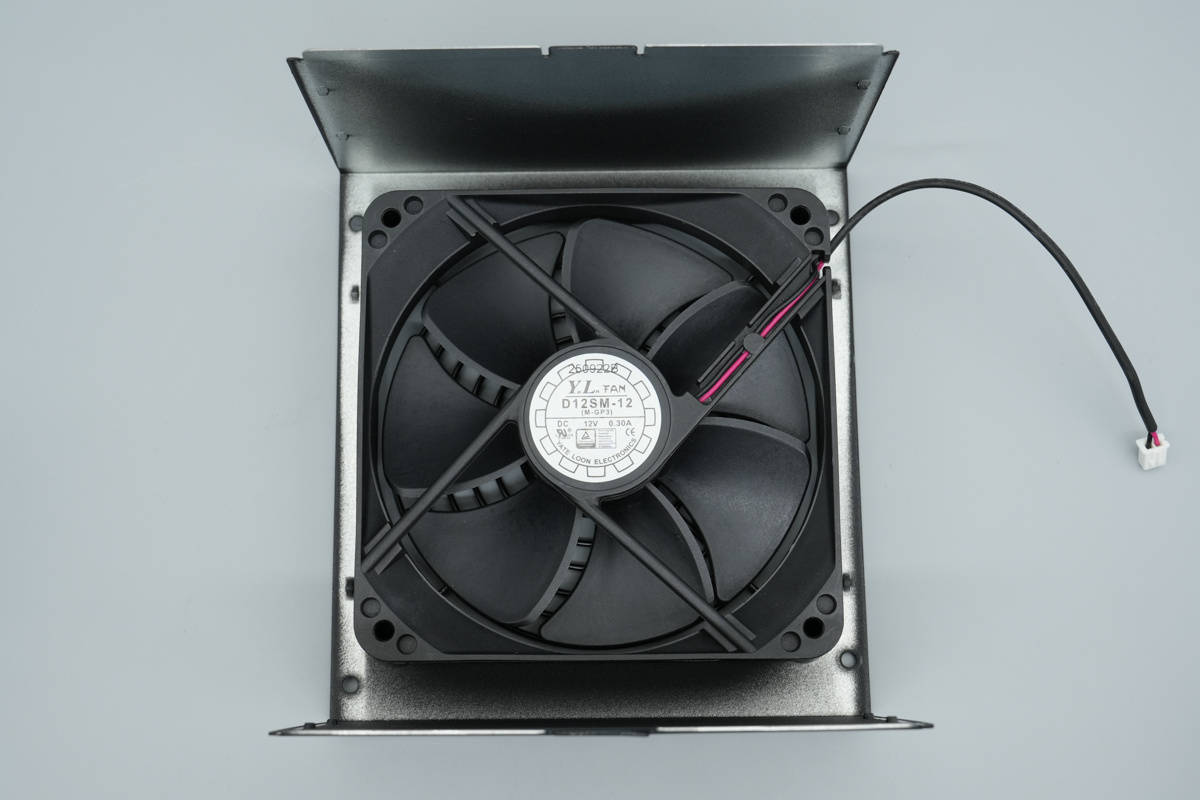

散热风扇来自悦伦，型号D12SM-12，规格为12V0.3A。

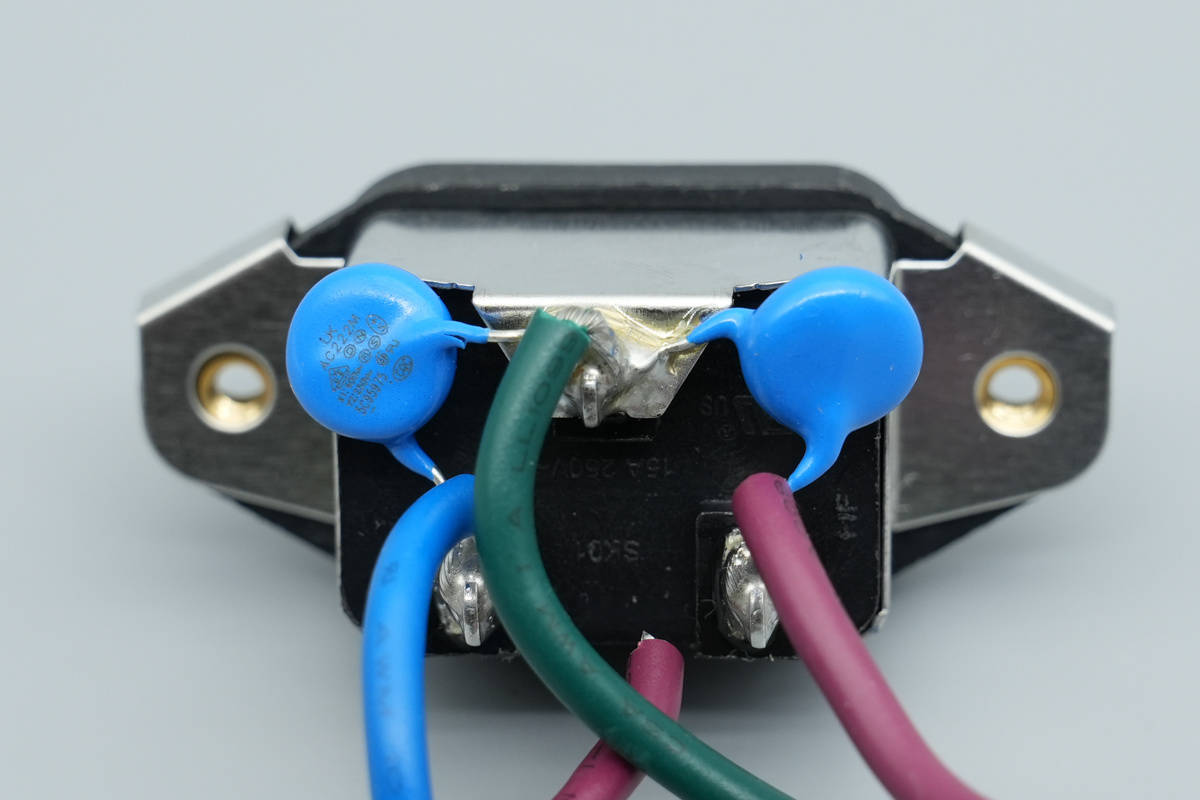

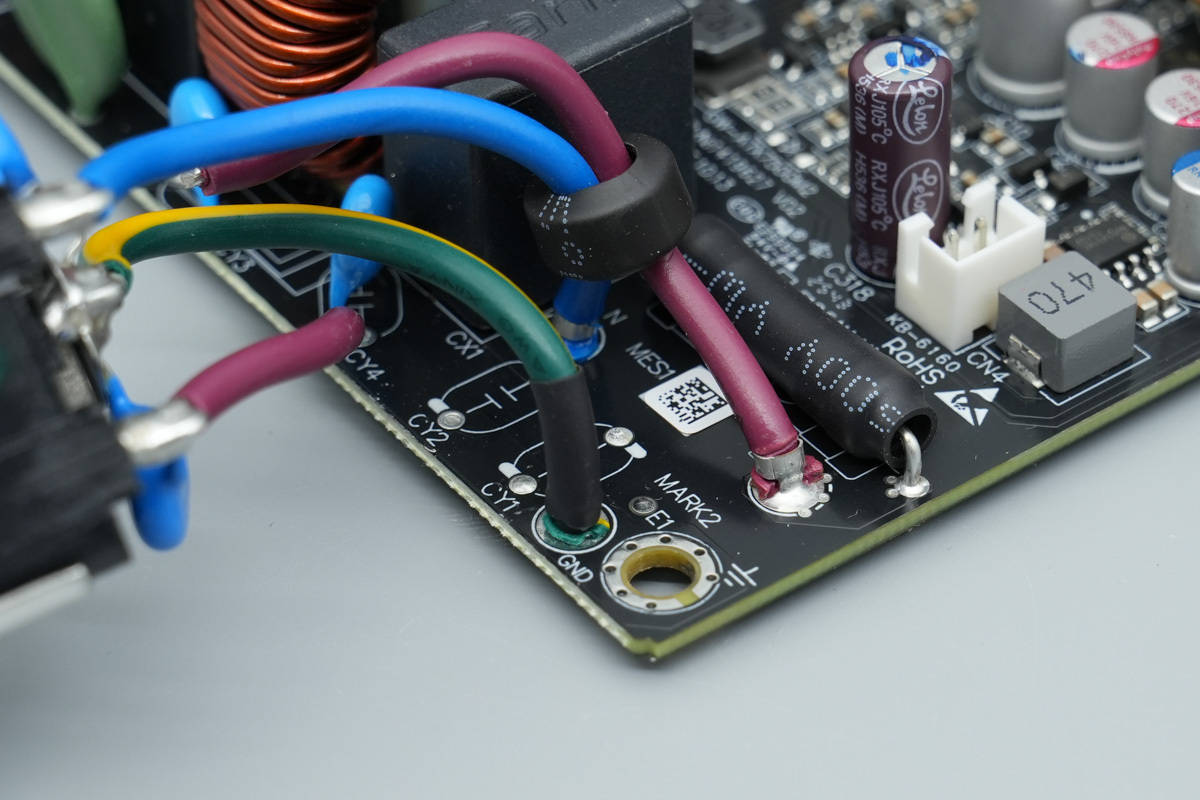

电源插座通过焊接连接，并焊接蓝色Y电容。

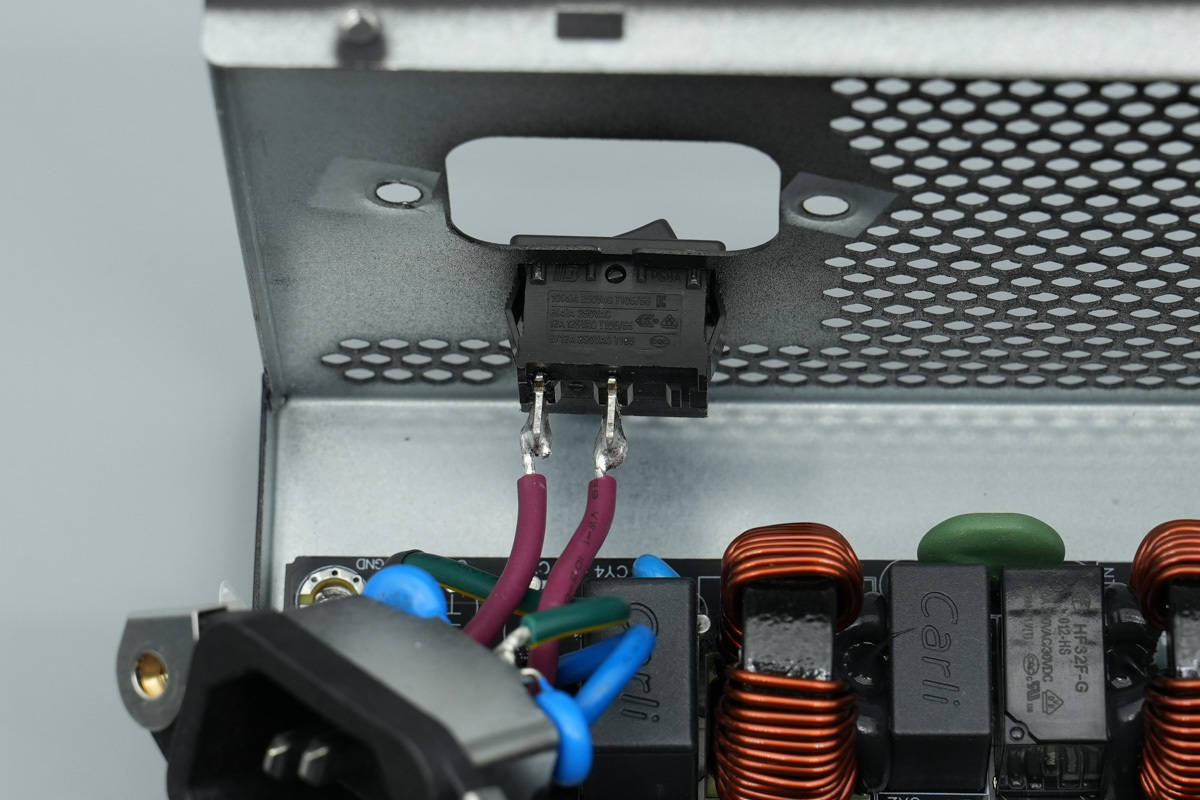

电源开关也通过焊接连接。

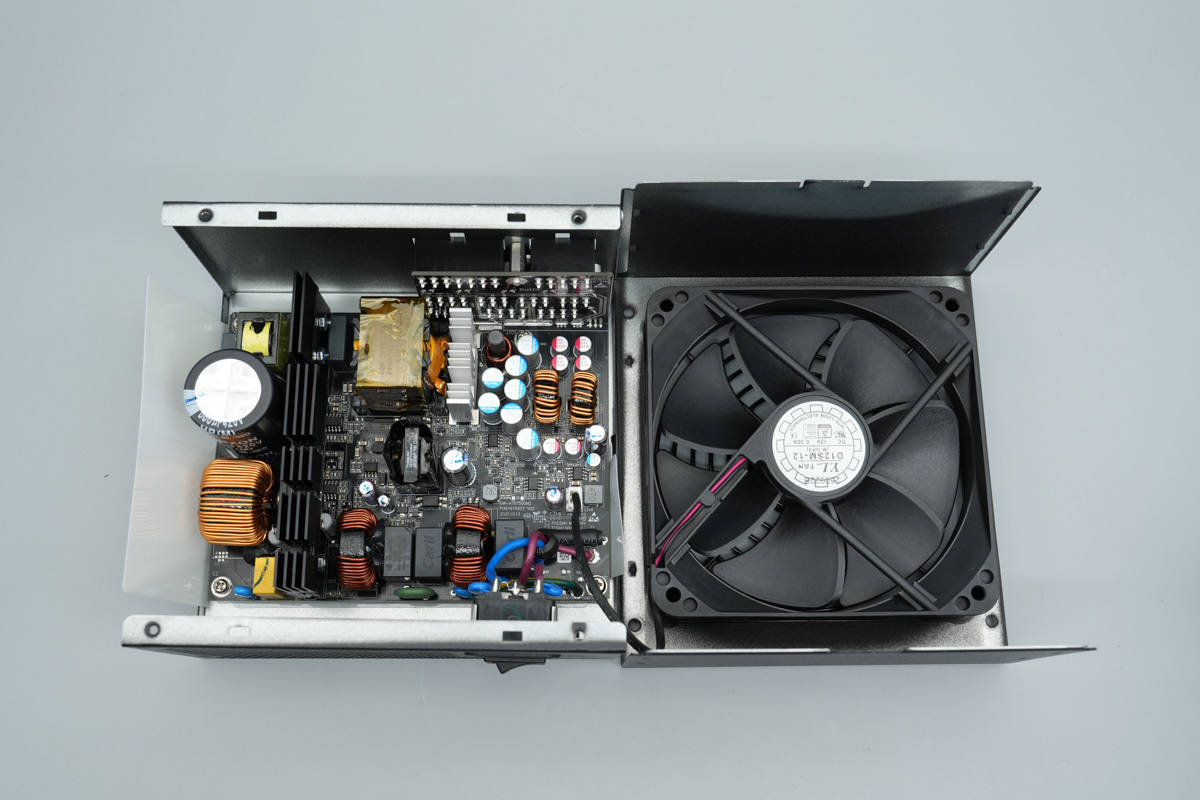

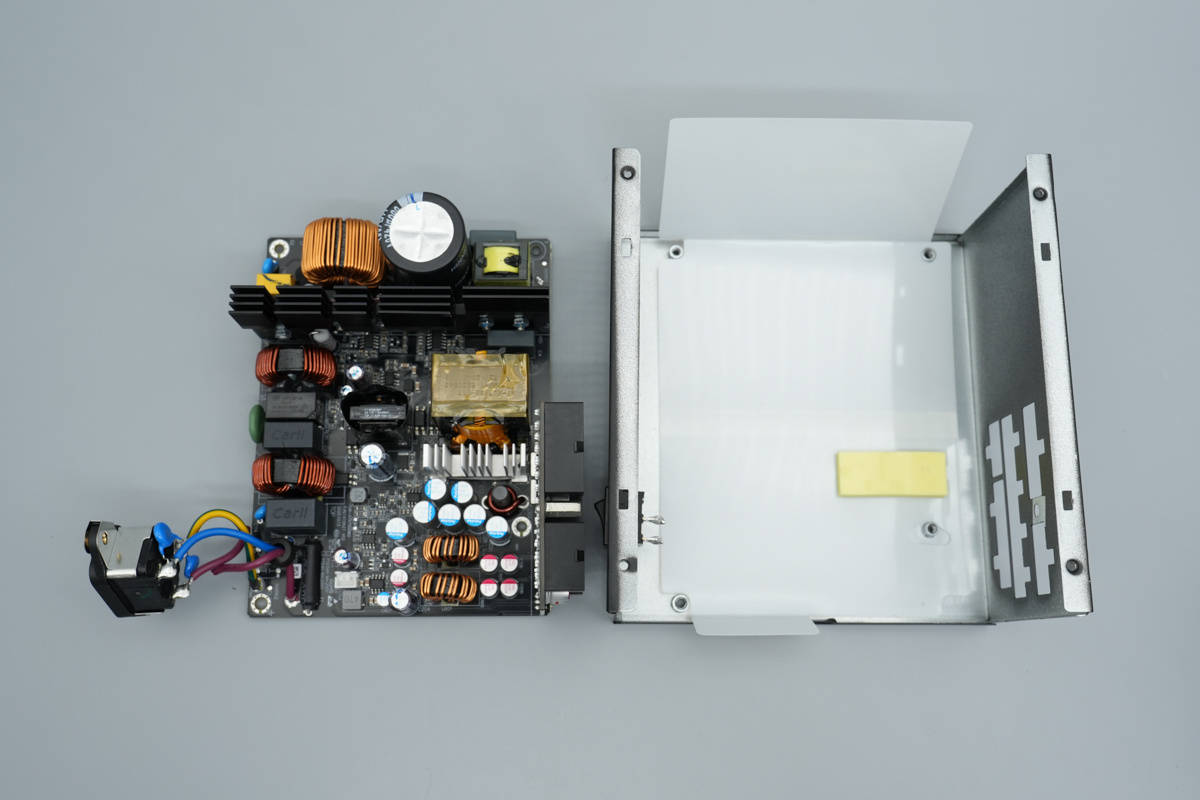

从壳体内部取出PCBA模块，壳体内部设有麦拉片绝缘。

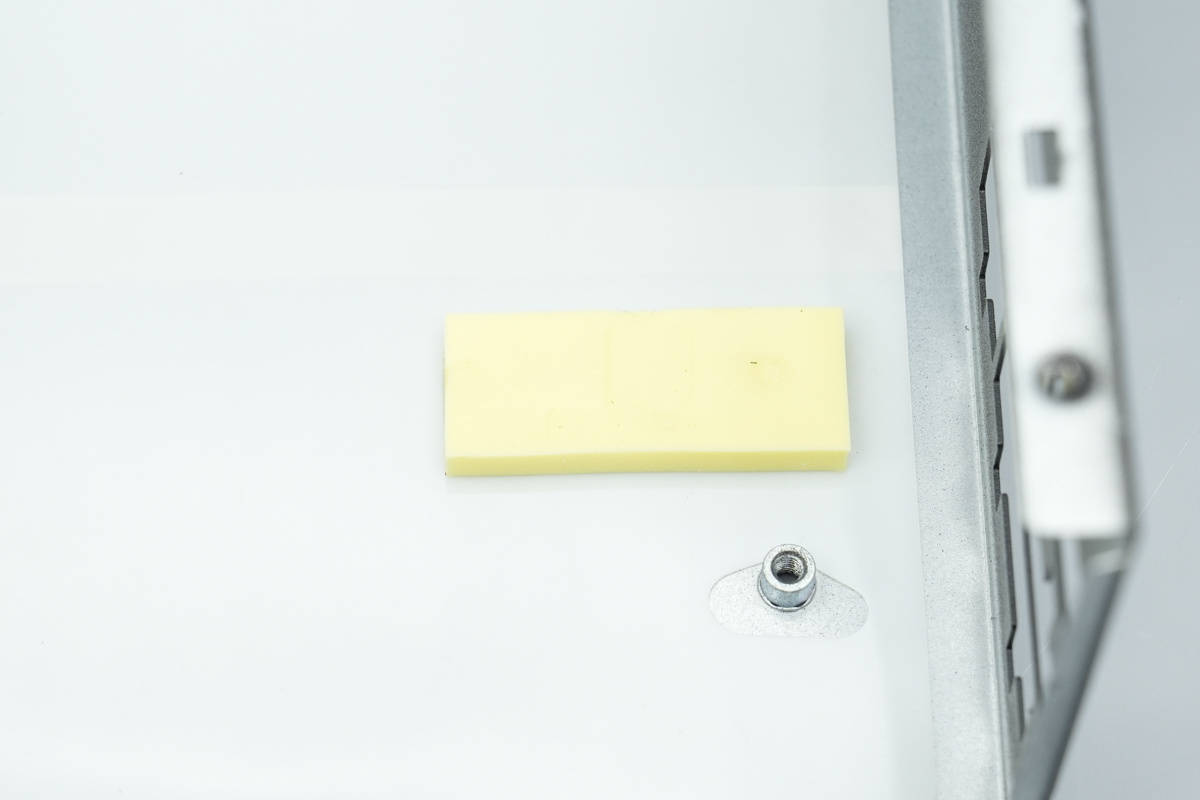

对应同步整流管区域设有黄色导热垫辅助散热。
电源输入线冷压端子焊接连接。

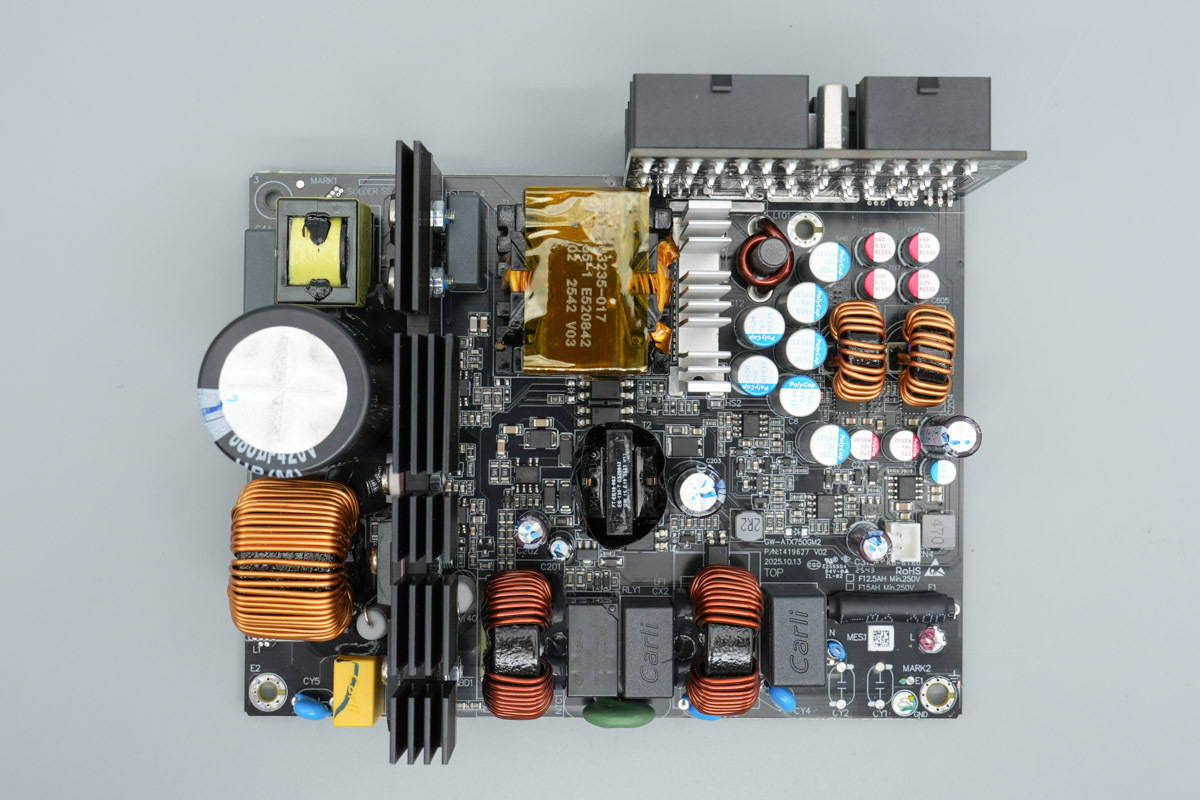

PCBA模块正面一览，右下角为电源输入端，设有保险丝，安规X2电容，共模电感，继电器，NTC热敏电阻。左侧长条形散热片为整流桥，PFC开关管，PFC整流管和LLC开关管散热。左侧下方设有薄膜滤波电容，PFC升压电感，高压滤波电容，谐振电容和谐振电感。

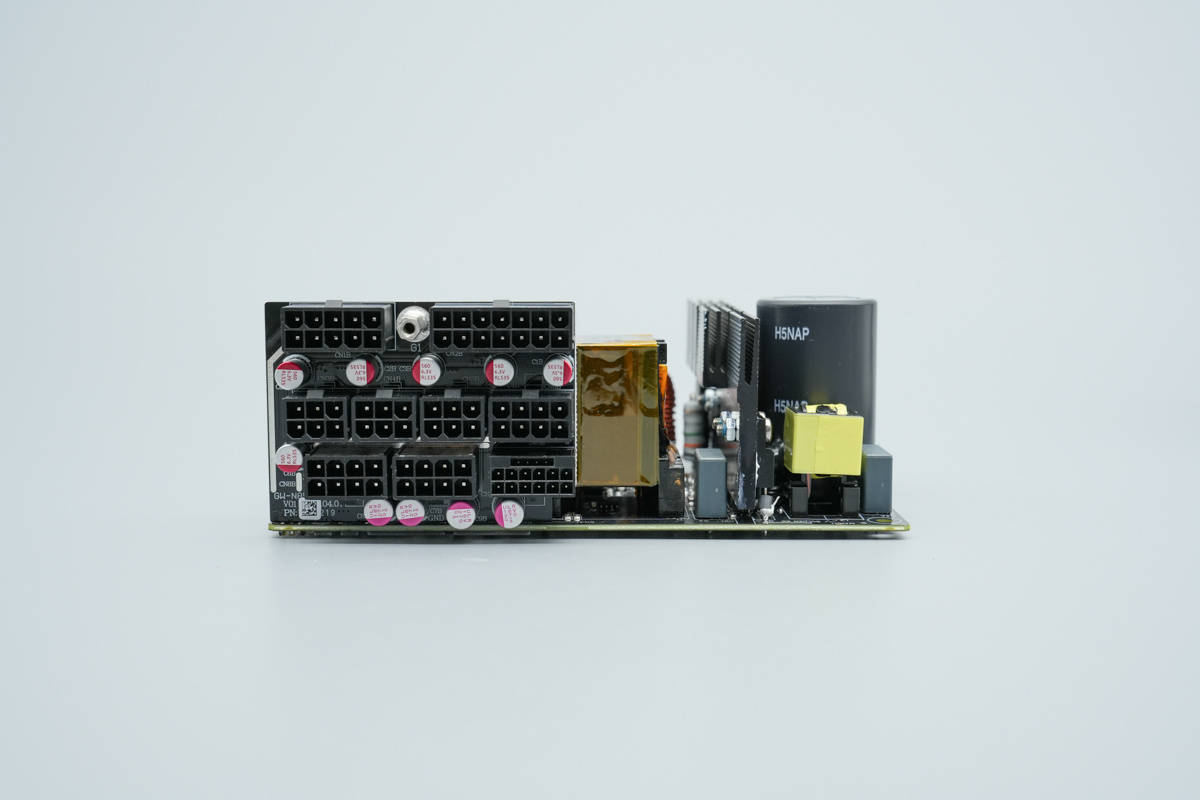

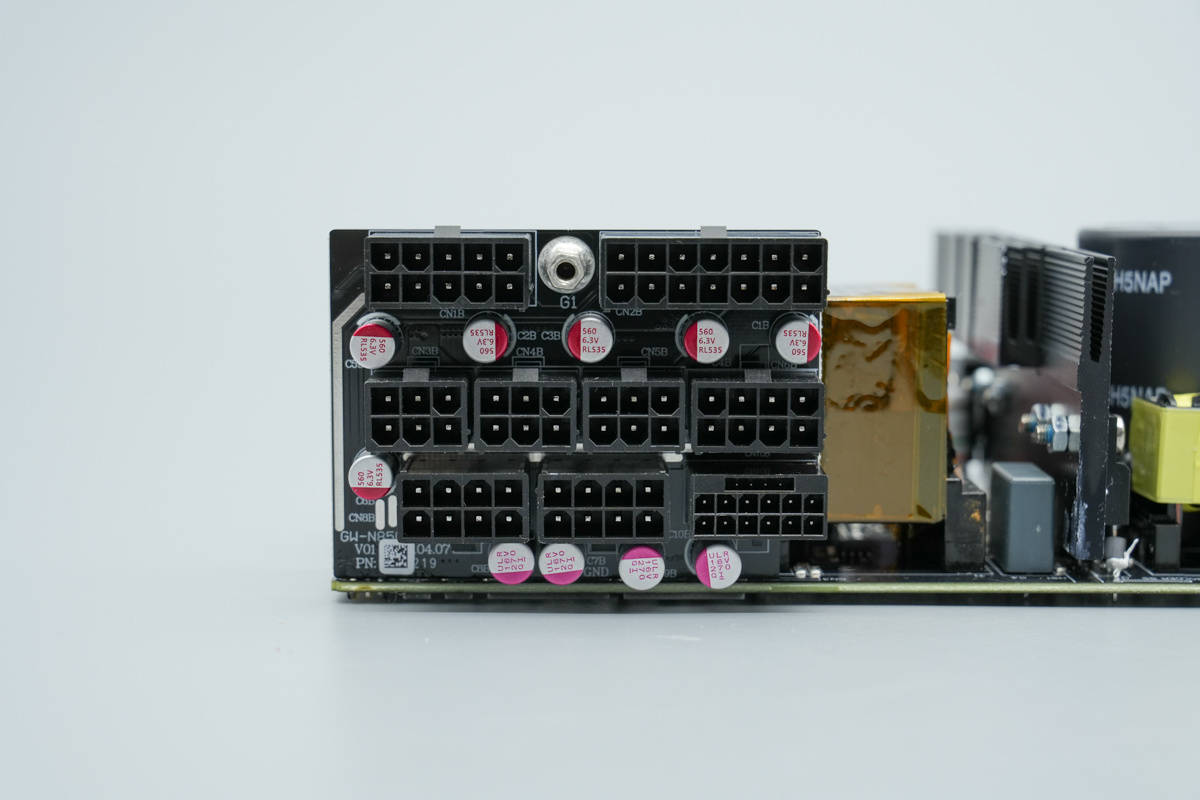

上方中间位置设有LLC变压器，右侧设有同步整流管散热片，右侧设有滤波电容和滤波电感。右侧中间位置设有3.3/5V降压芯片，上方降压电感和滤波电容。中间位置设有待机电源芯片和待机变压器，右上角设有输出模组小板。

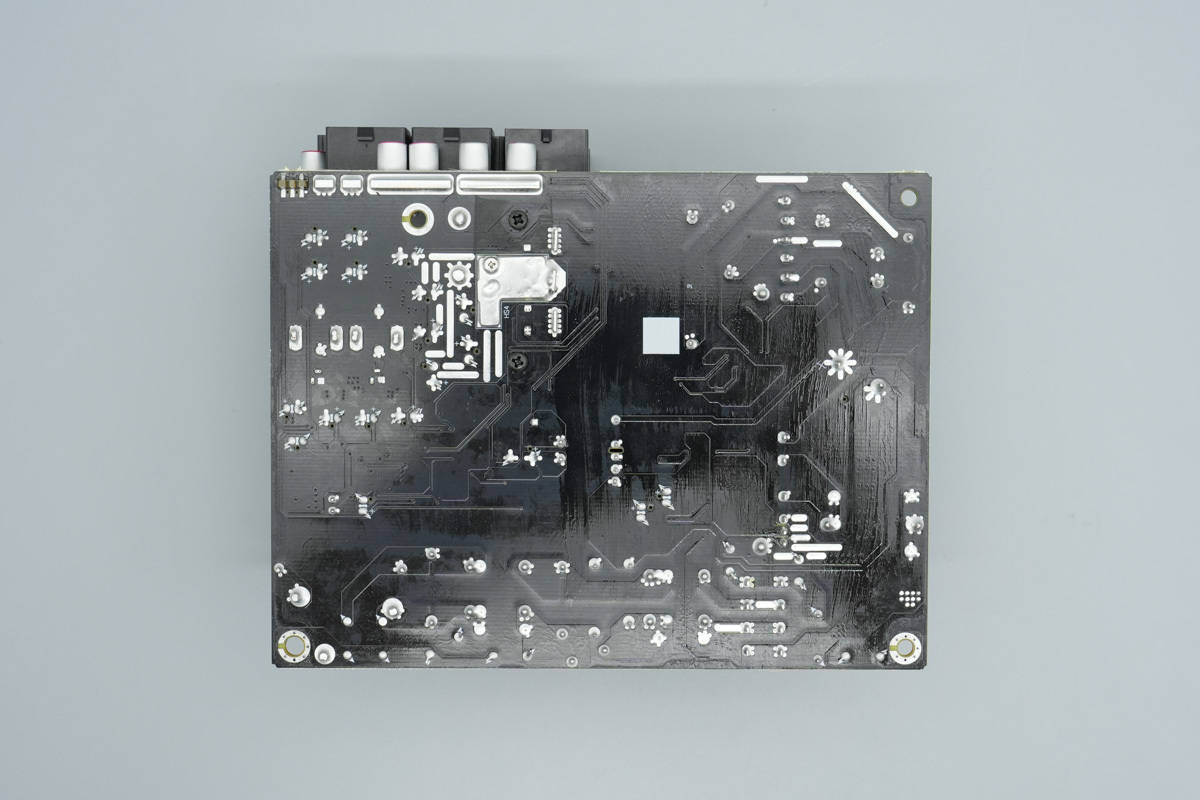

PCBA模块背面没有元件，对应大电流走线露铜加锡增强载流，高压区域涂有三防漆，散热片通过螺丝固定。

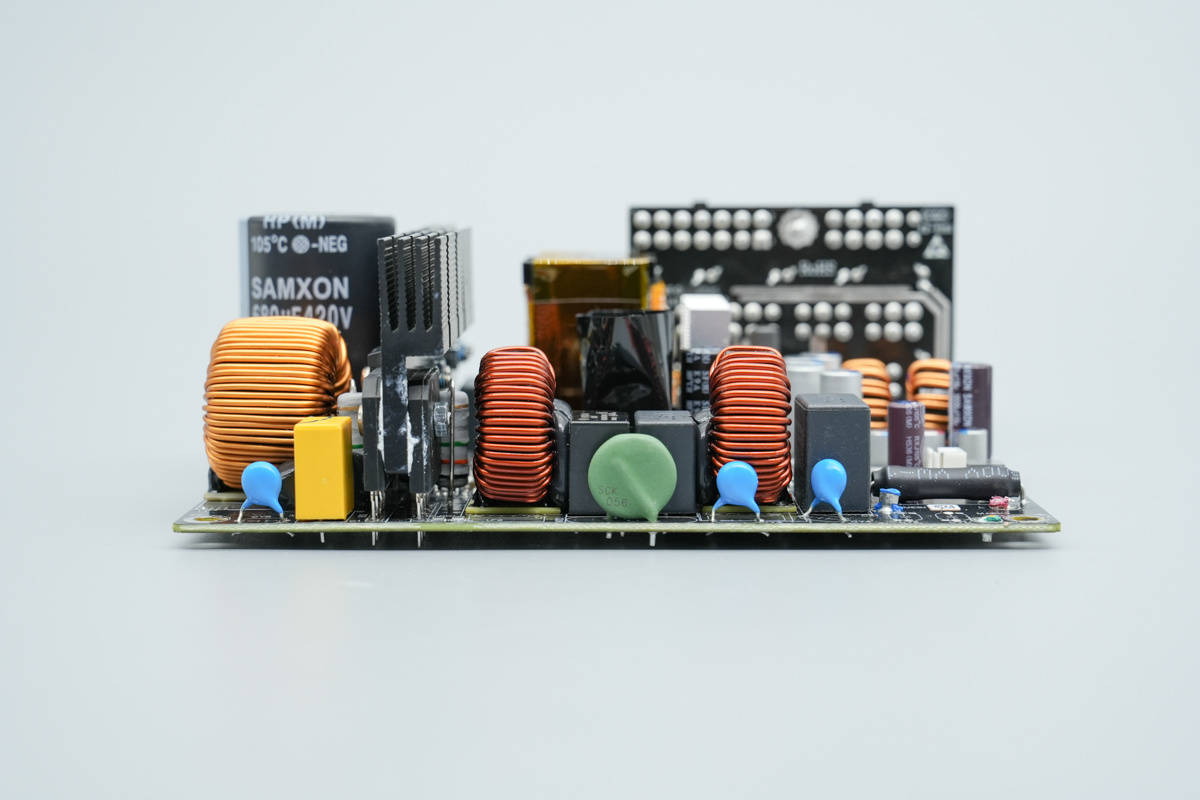

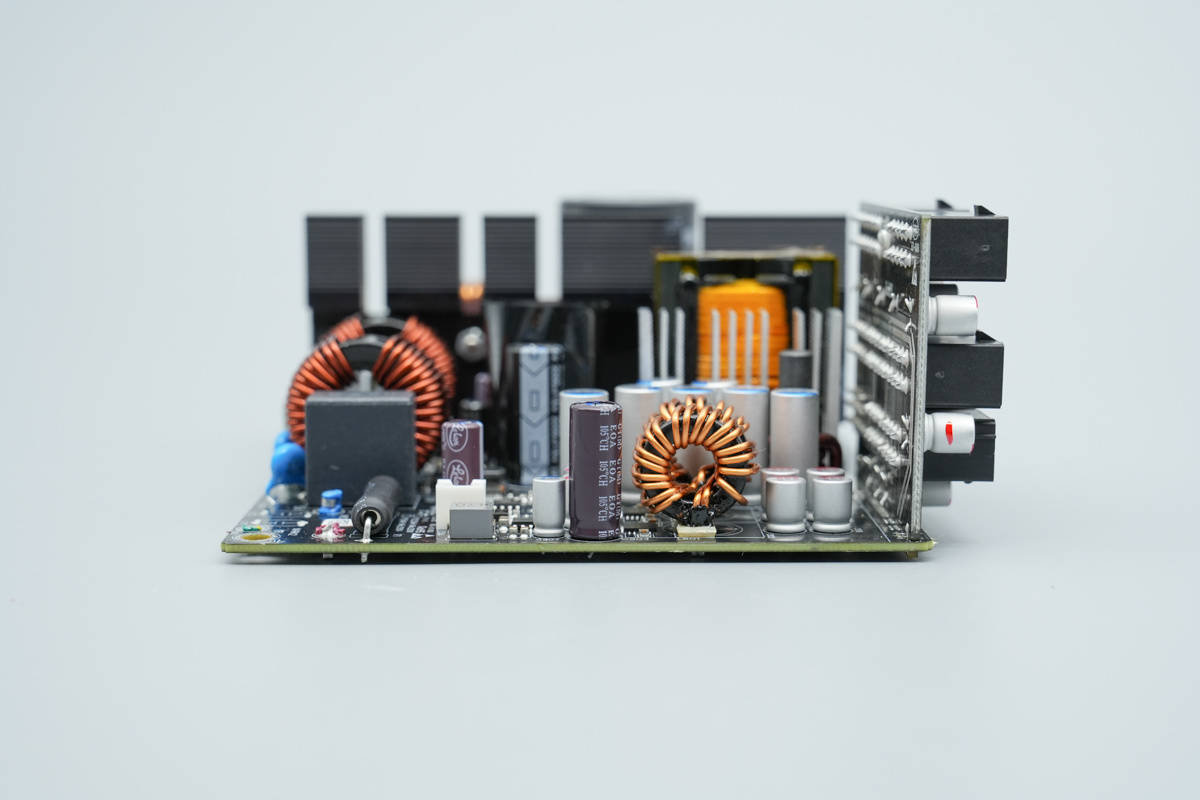

PCBA模块侧面一览，右侧设有保险丝，蓝色Y电容，安规X2电容，共模电感，继电器和NTC热敏电阻。左侧设有薄膜滤波电容，整流桥和PFC升压电感。

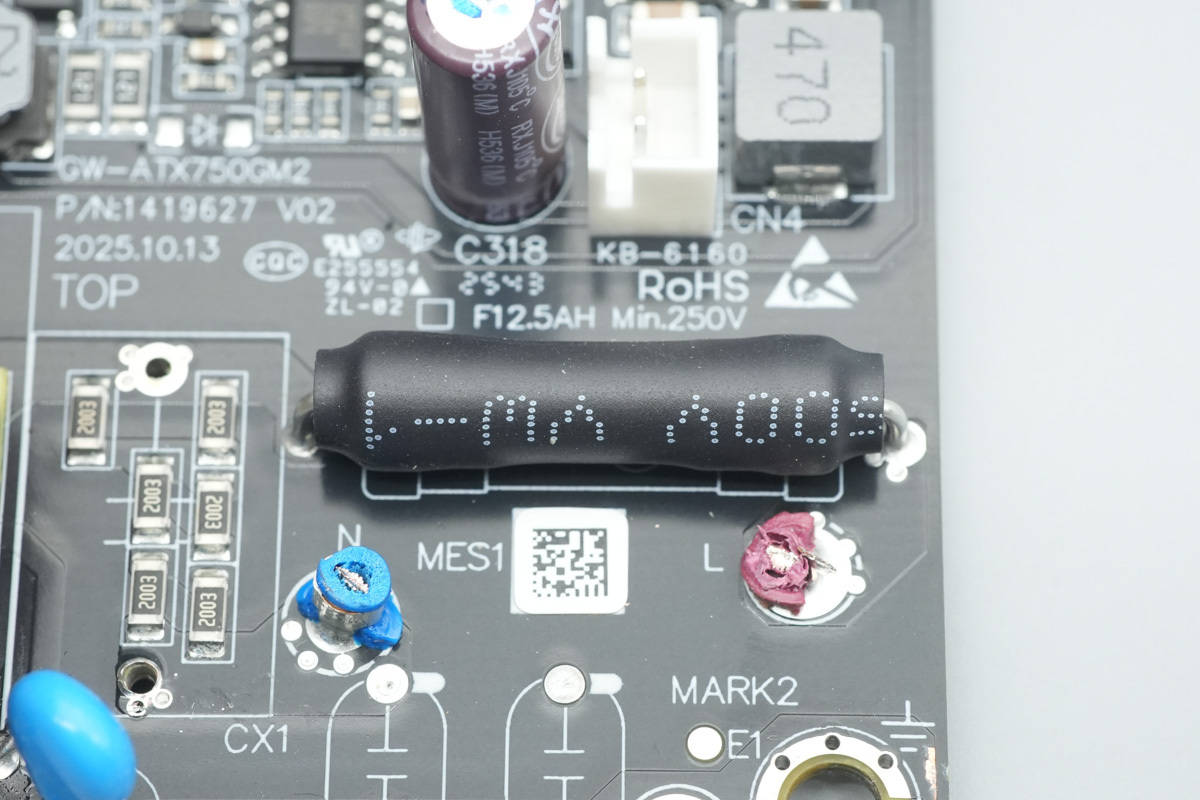

输入端保险丝外套热缩管保护绝缘，规格为12.5A 250V。

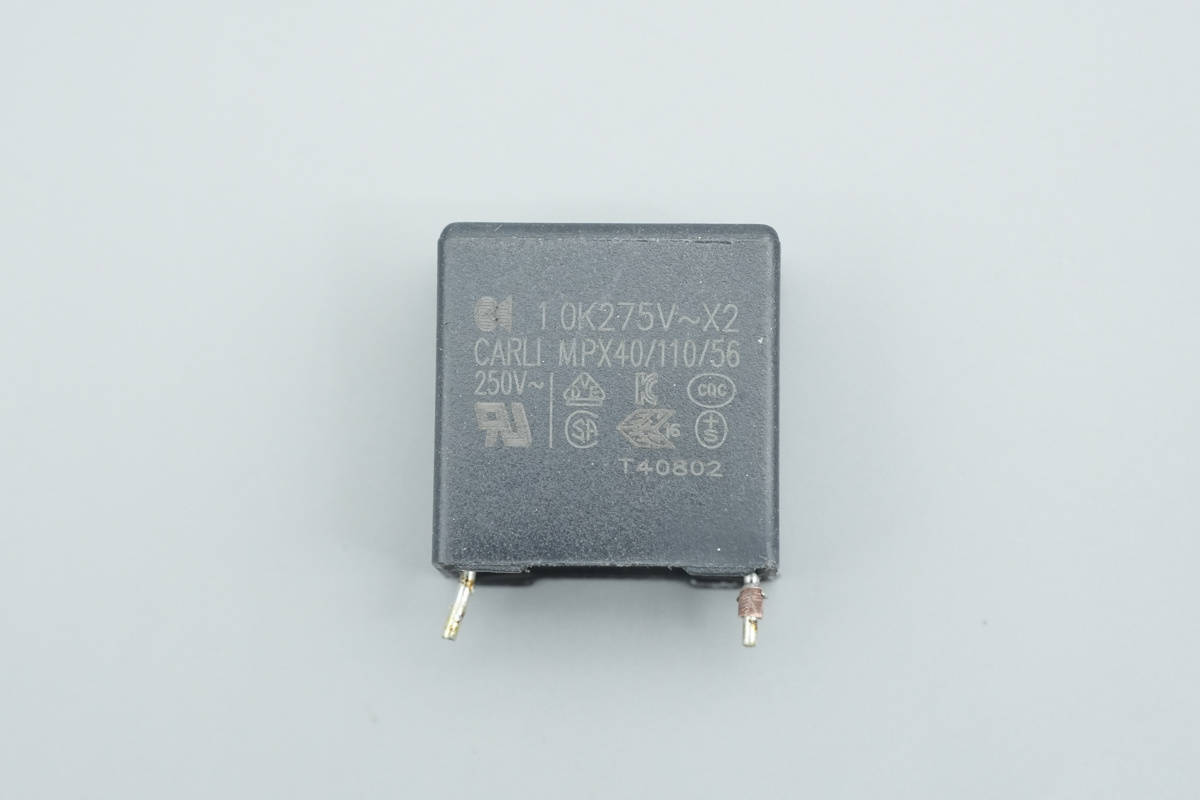

安规X2电容来自凯励，规格为1μF。

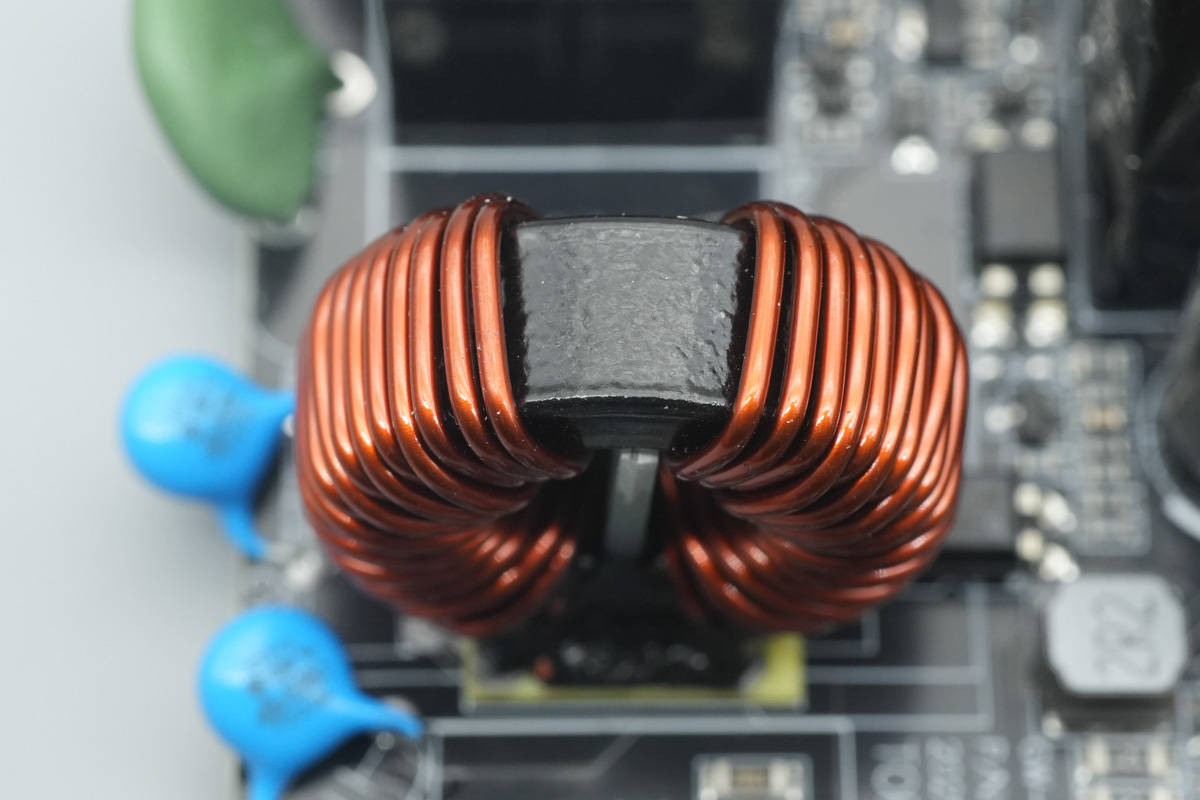

共模电感采用漆包线绕制，底部设有电木板绝缘。

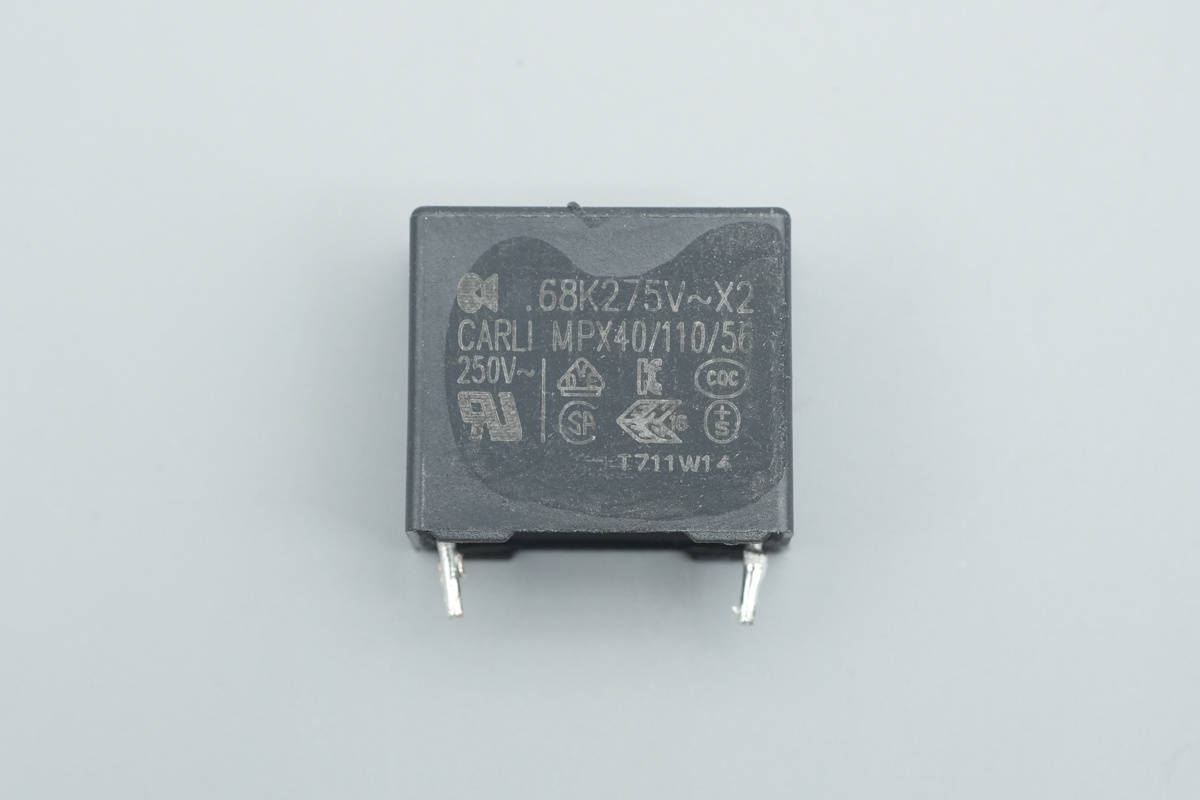

另一颗安规X2电容规格为0.68μF。

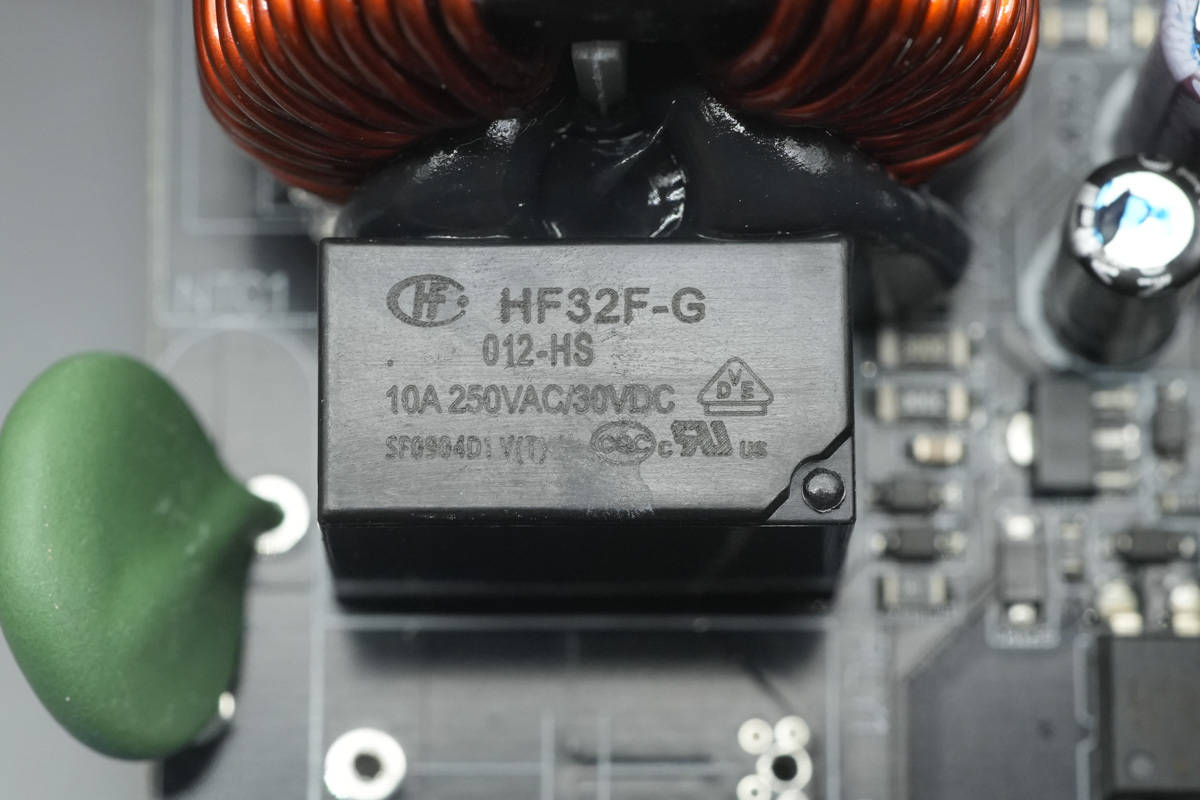

继电器来自宏发，型号HF32F-G/012-HS，为超小型中功率继电器，具备一组常开触点，触点切换能力为10A，线圈电压为12V。

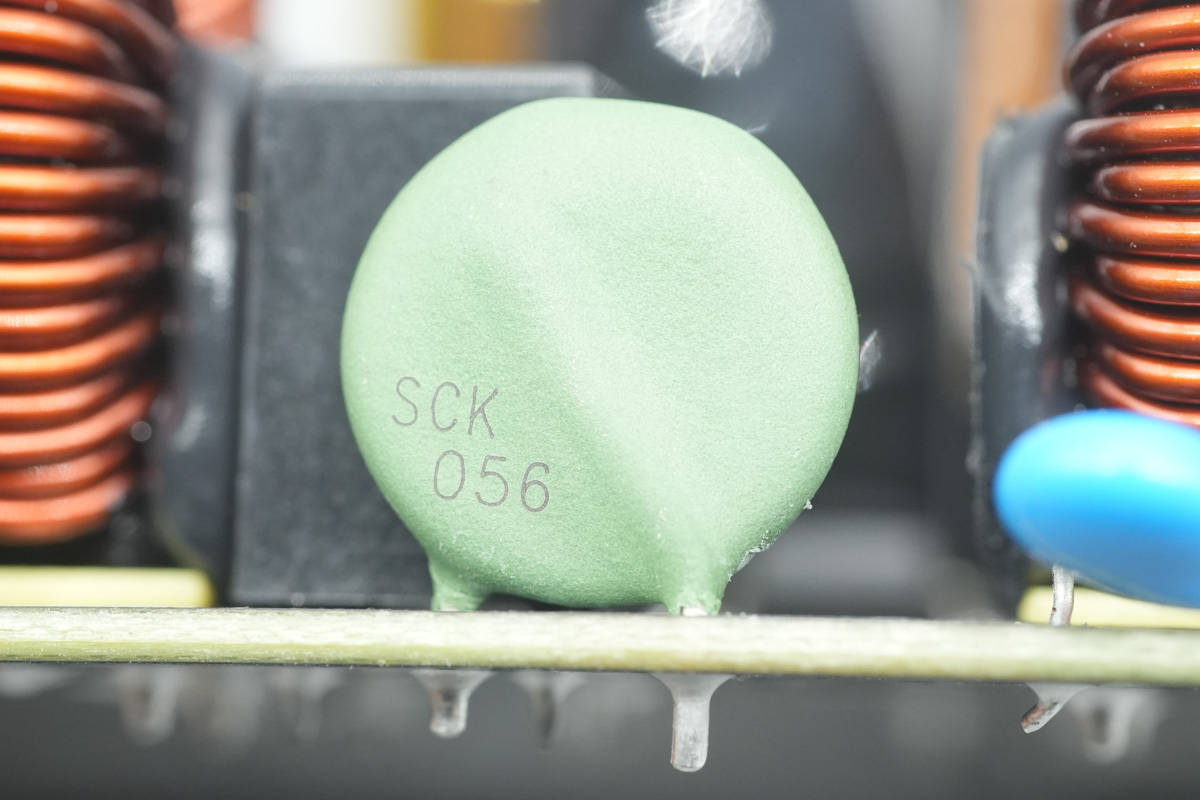

NTC热敏电阻丝印SCK 056。

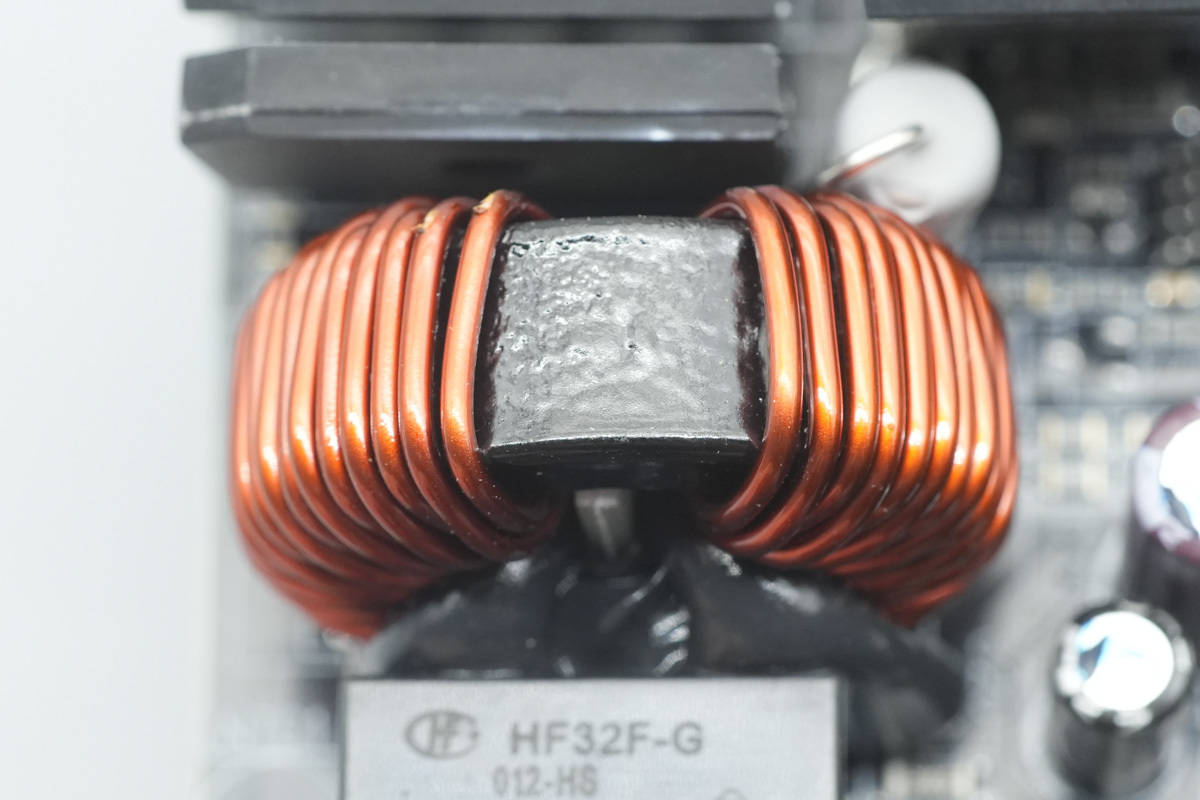

共模电感采用漆包线绕制。

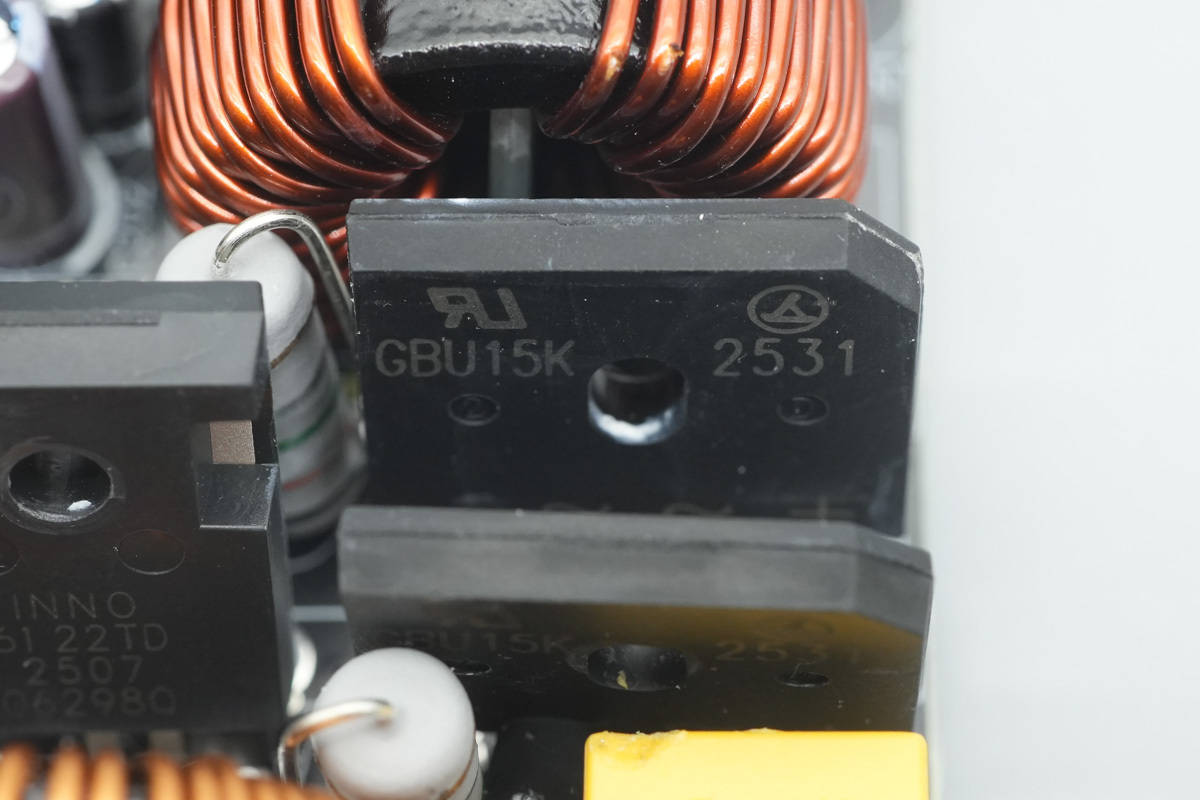

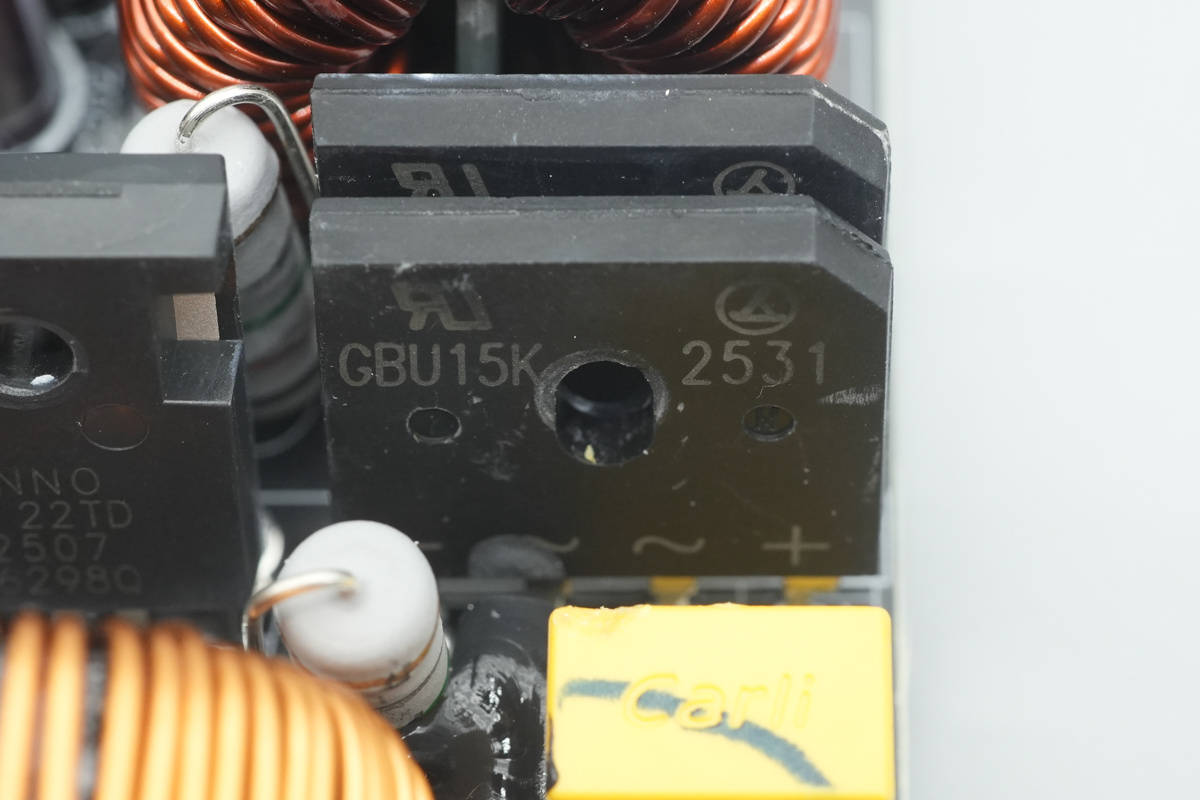

整流桥来自乐山无线电，型号GBU15K，规格为800V15A，采用GBU封装。
另一颗整流桥型号相同，两颗整流桥并联连接均摊发热。

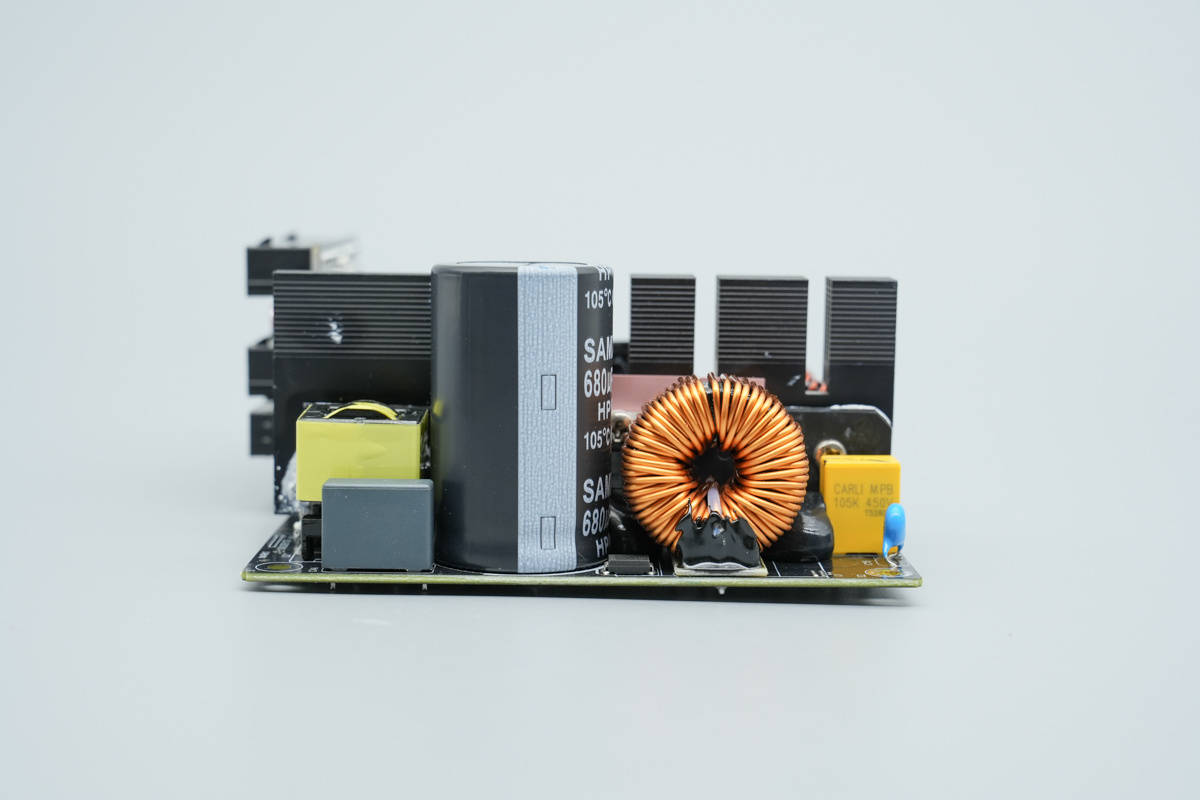

另一侧设有谐振电容，谐振电感，高压滤波电容，PFC升压电感和薄膜滤波电容。

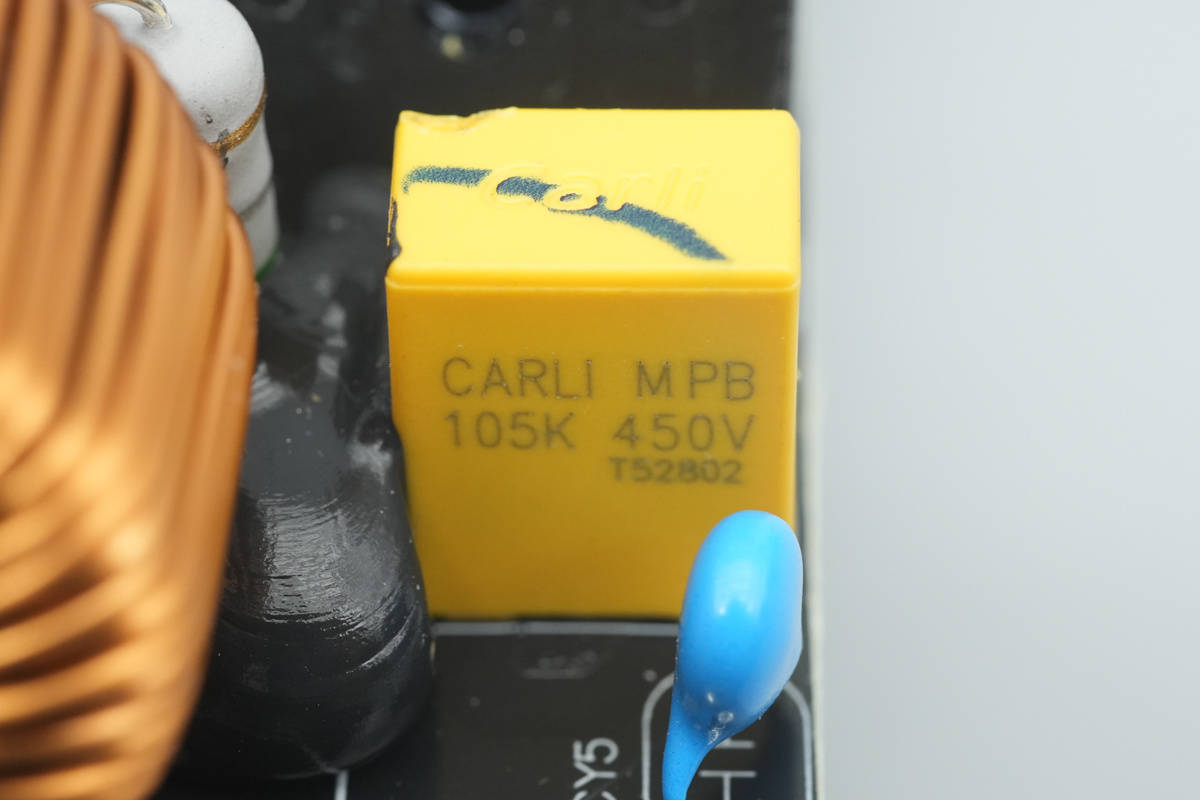

薄膜滤波电容来自凯励，规格为1μF450V。

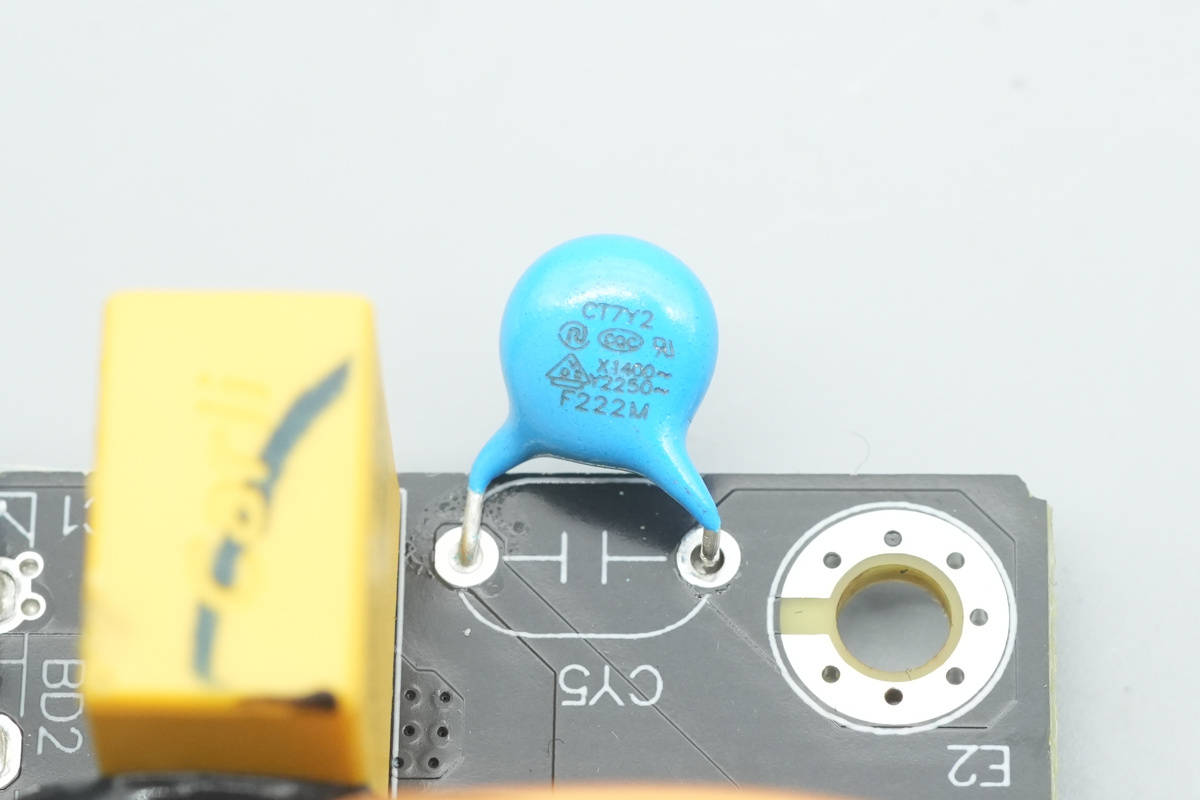

蓝色Y电容特写。

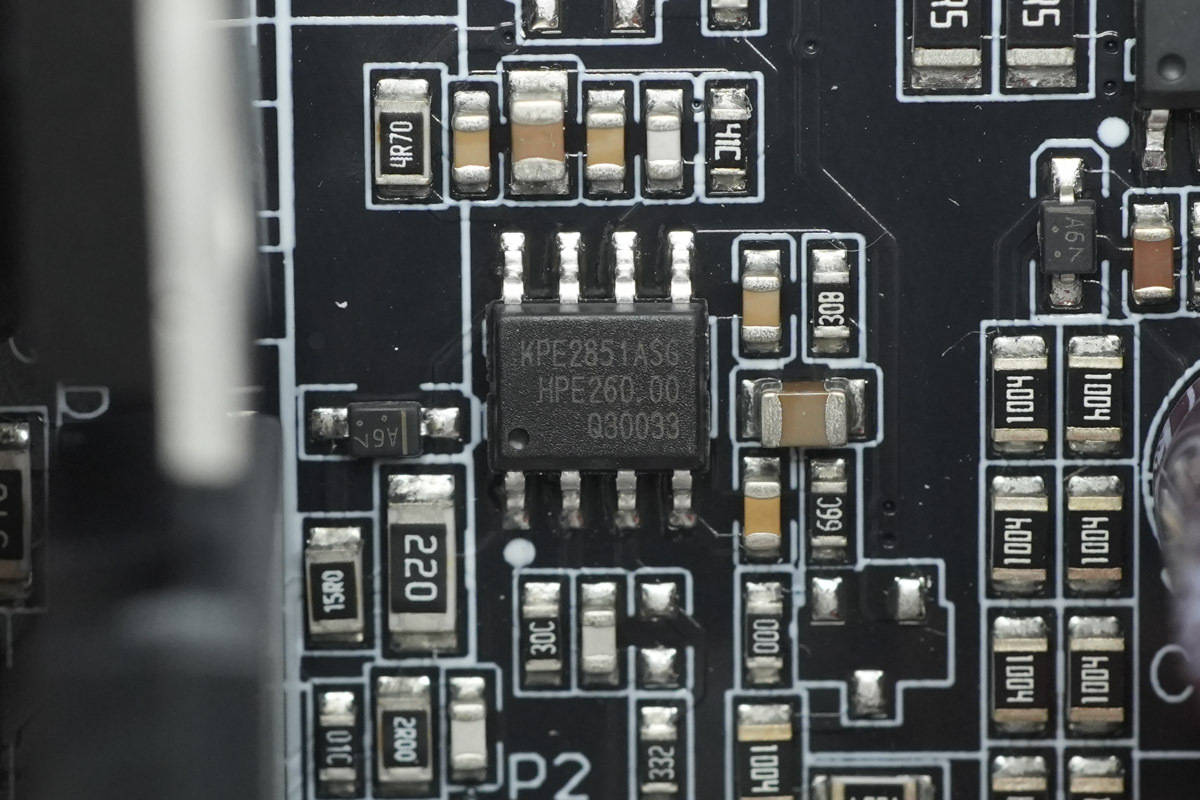

PFC控制器来自必易微，型号KPE2851A，是一款高性能升压功率因数校正控制器，采用CCM模式运行，具有高功率因数，低电流失真和出色的电压稳定功能，并具备完善的保护功能。芯片集成VDD过/欠压保护，输入欠压保护，输出过/欠压保护，逐周期过流保护，逐周期过载保护，电流取样电阻开路保护和过热保护，采用SOP-8封装。

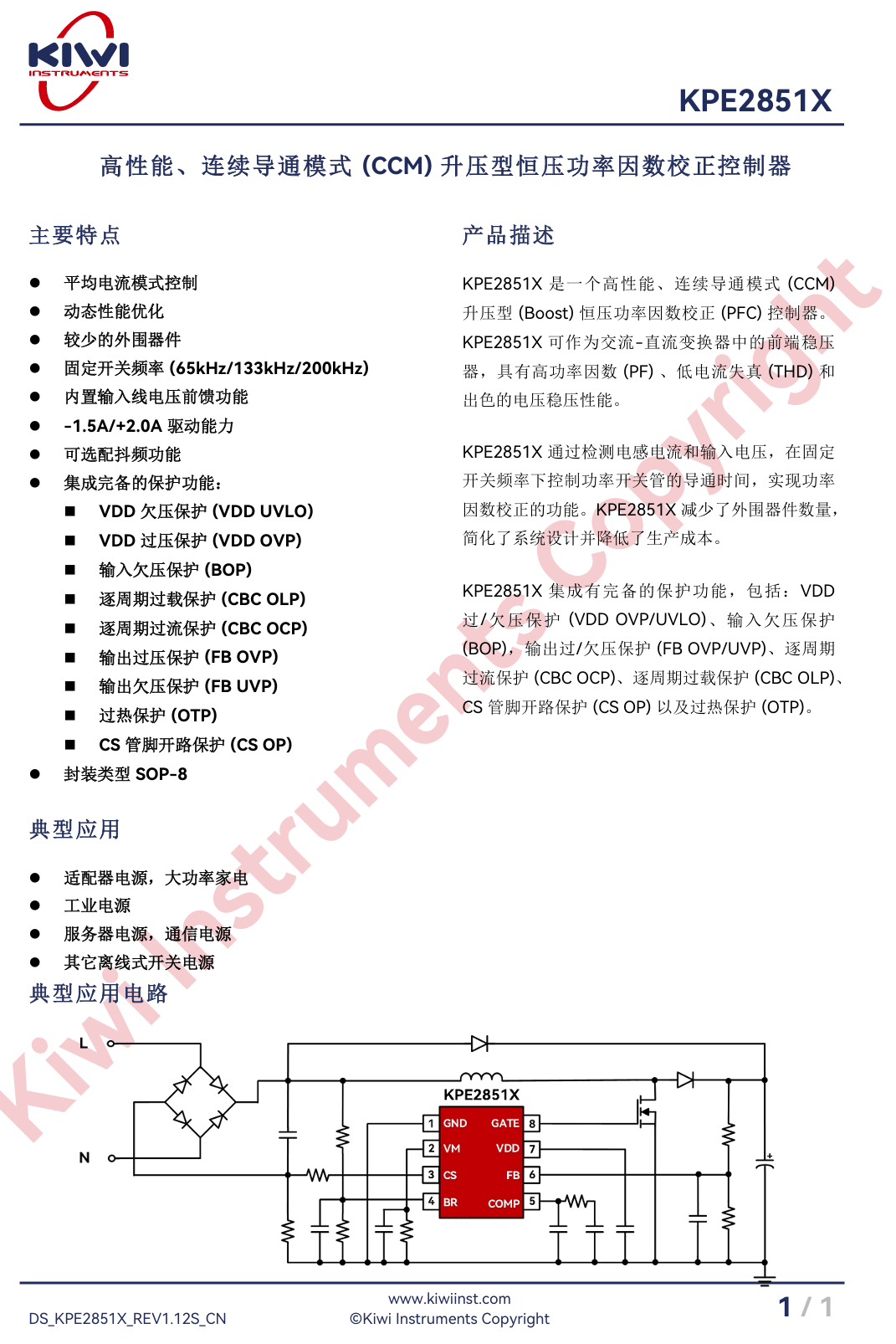

必易微 KPE2851 资料信息。

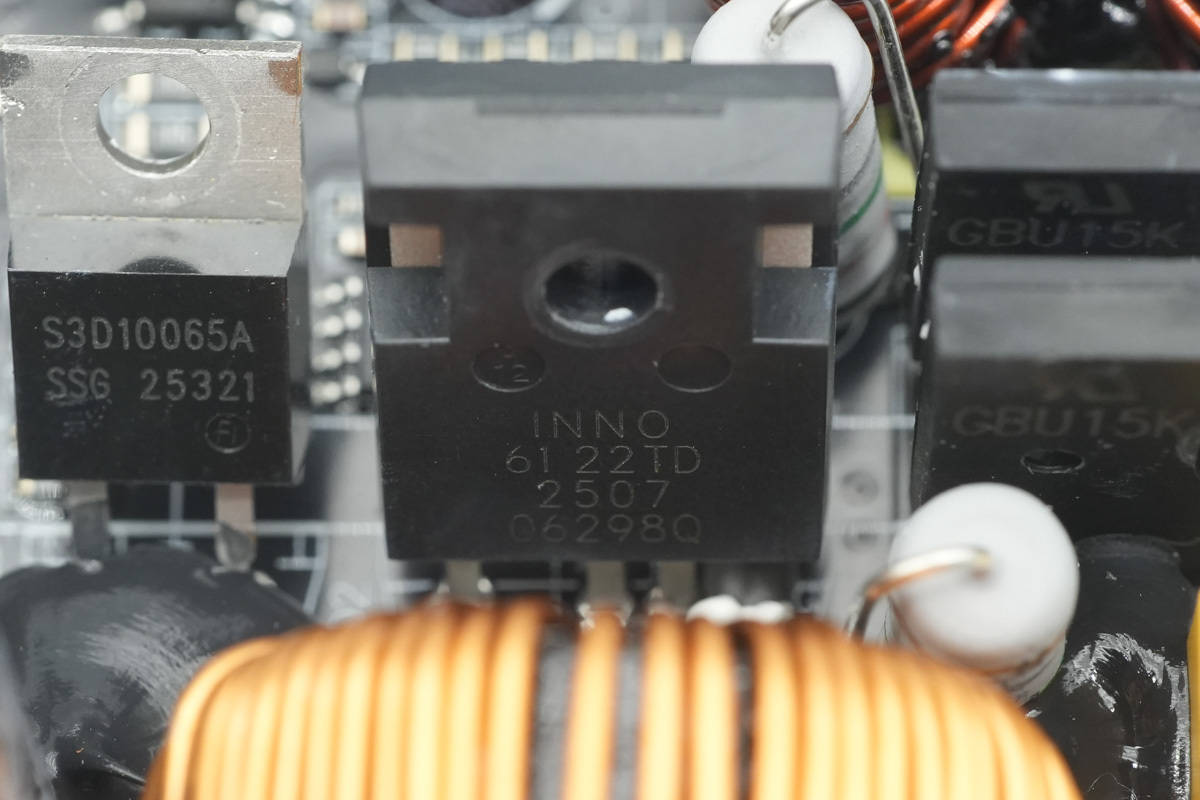

PFC开关管来自英诺赛科，型号ISG6122TD，为氮化镓合封芯片，芯片内部集成高性能增强型氮化镓开关管，耐压700V，导阻30mΩ，瞬态耐压达800V。芯片内部集成栅极驱动，支持10-24V驱动电压，集成欠压闭锁和米勒钳位，支持短路保护，支持多器件并联应用，开关频率可达2MHz。
ISG6122TD适用于大功率开关电源，AC-DC、DC-DC、DC-AC转换器，半桥和全桥转换器，数据中心/AI服务器PSU，空调、太阳能逆变器、电机驱动，车载OBC和DC-DC转换器，采用TO-247-4L封装。

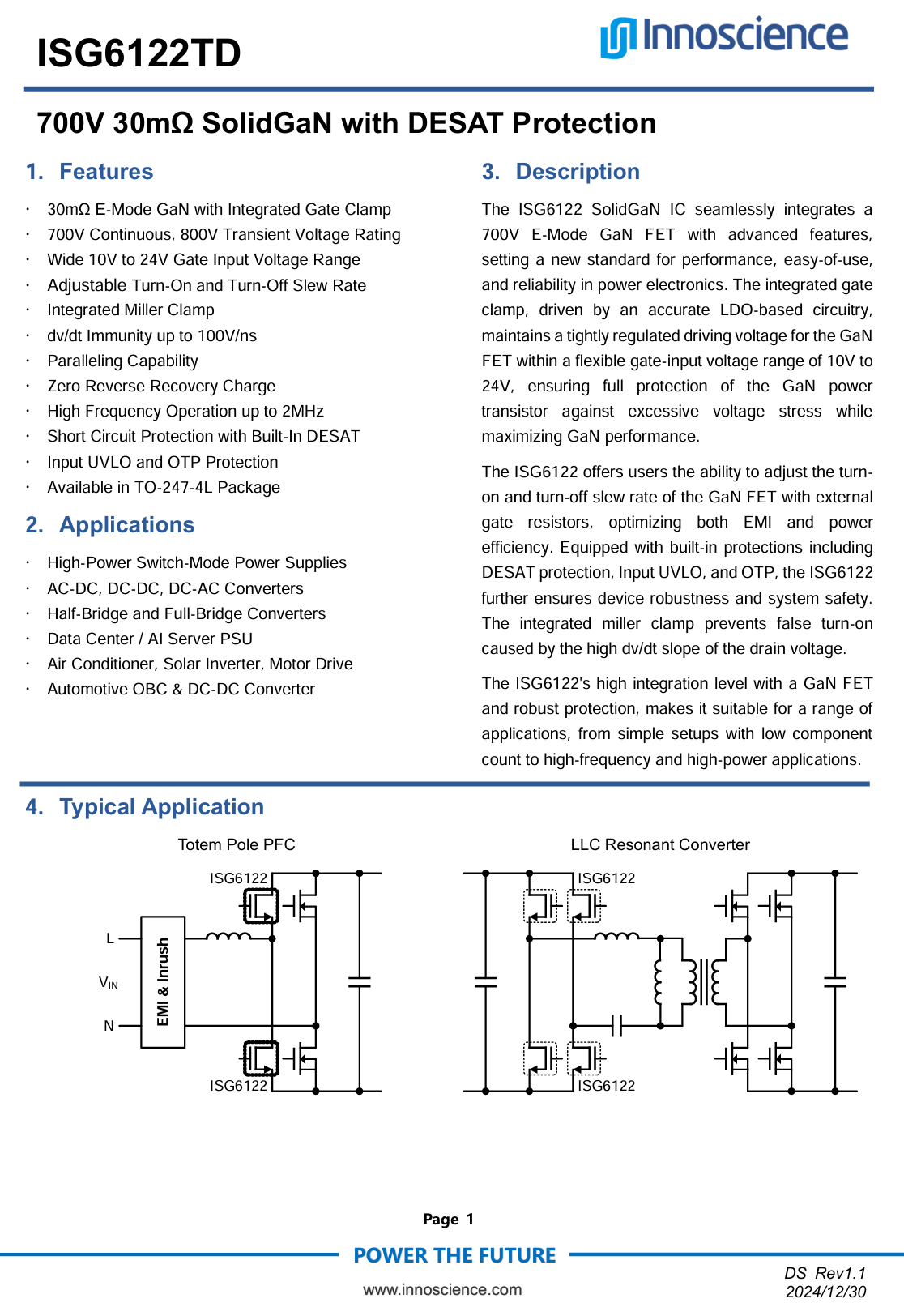

英诺赛科 ISG6122TD 资料信息。

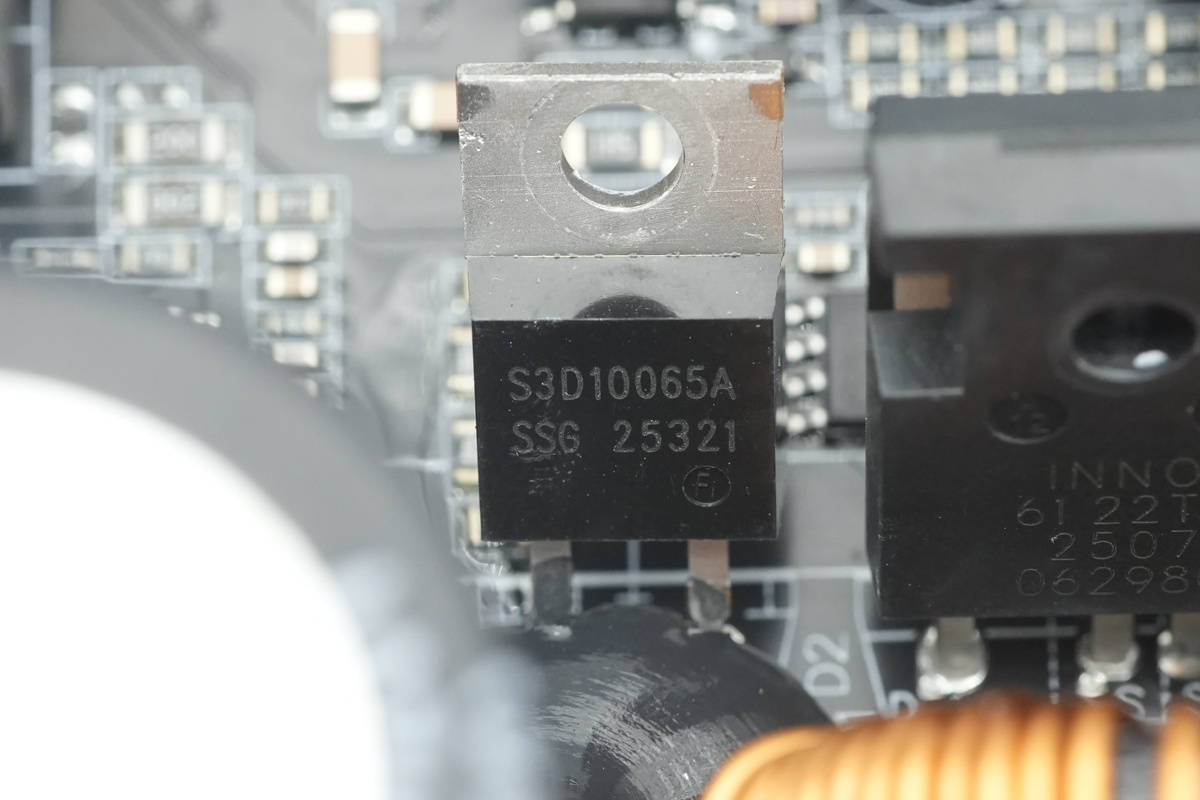

PFC整流管来自桑德斯微电子，型号S3D10065A，为碳化硅二极管，规格为10A 650V，采用TO-220AC封装。

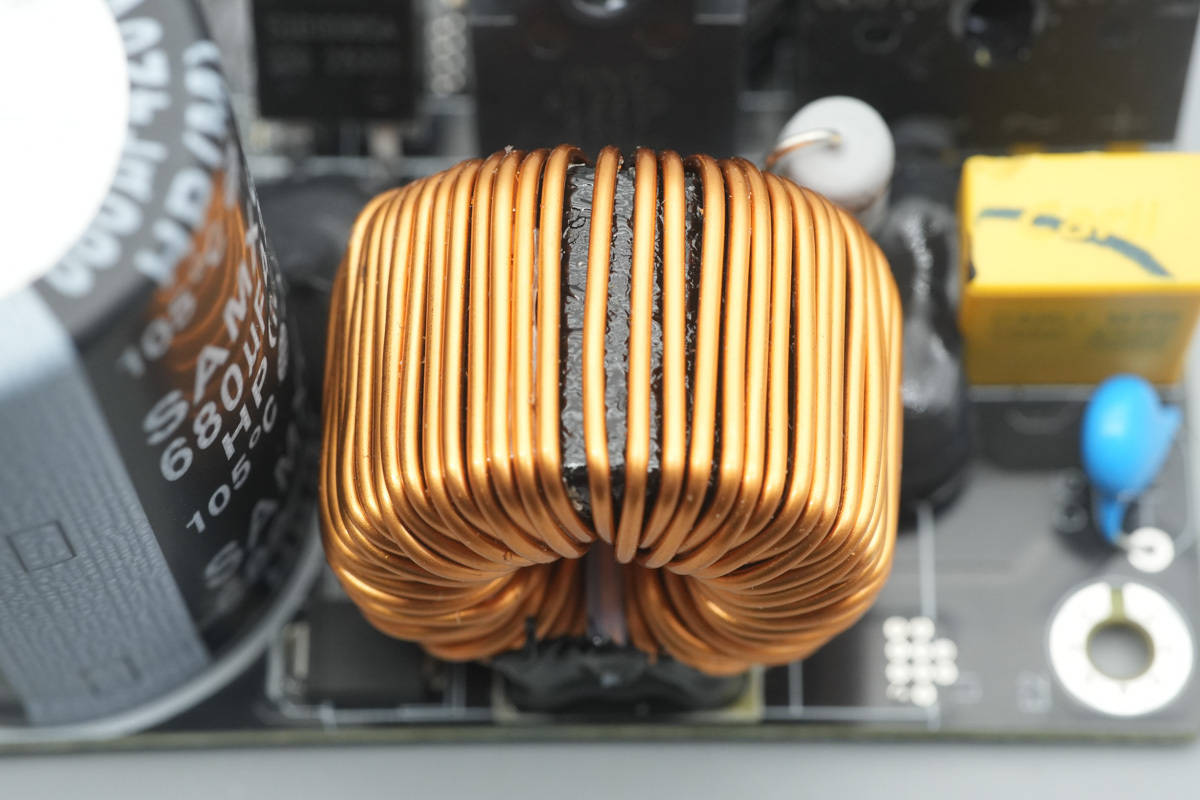

PFC升压电感采用漆包线绕制，底部设有电木板绝缘。

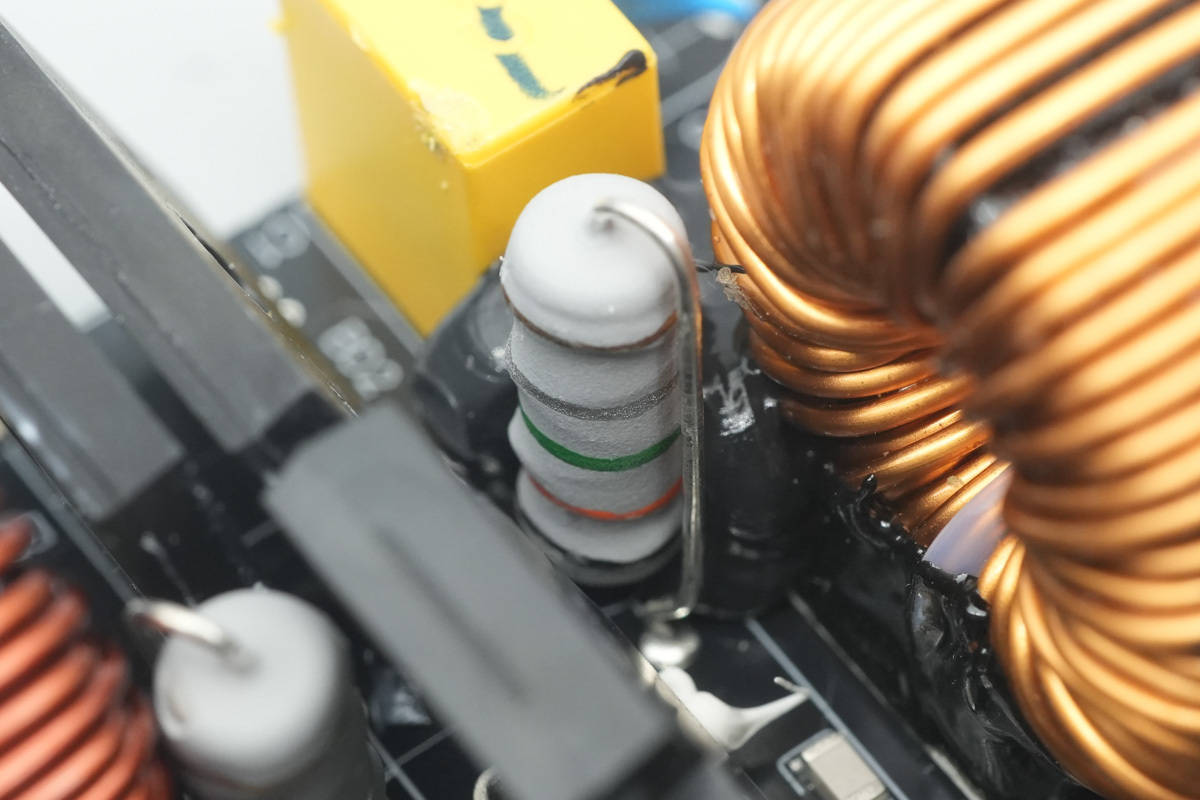

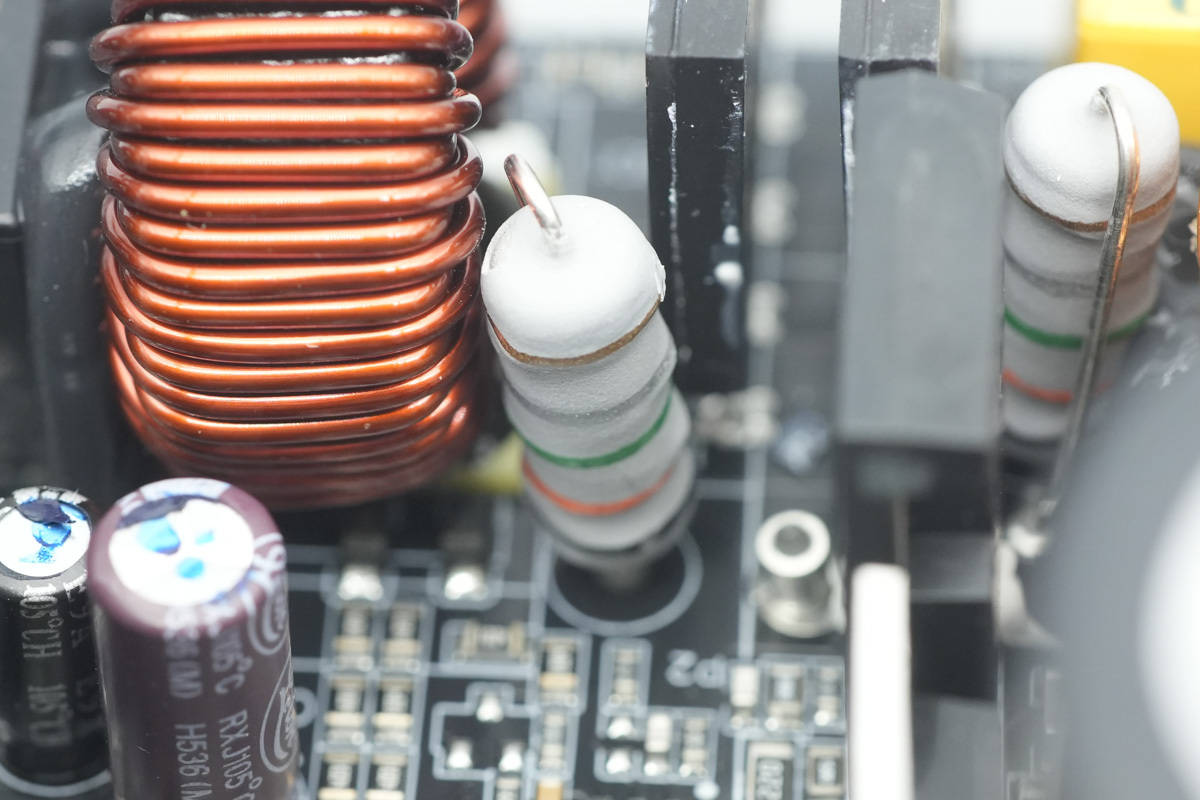

色环电阻用于PFC开关管电流检测。
另一颗电阻同样用于PFC开关管电流检测。

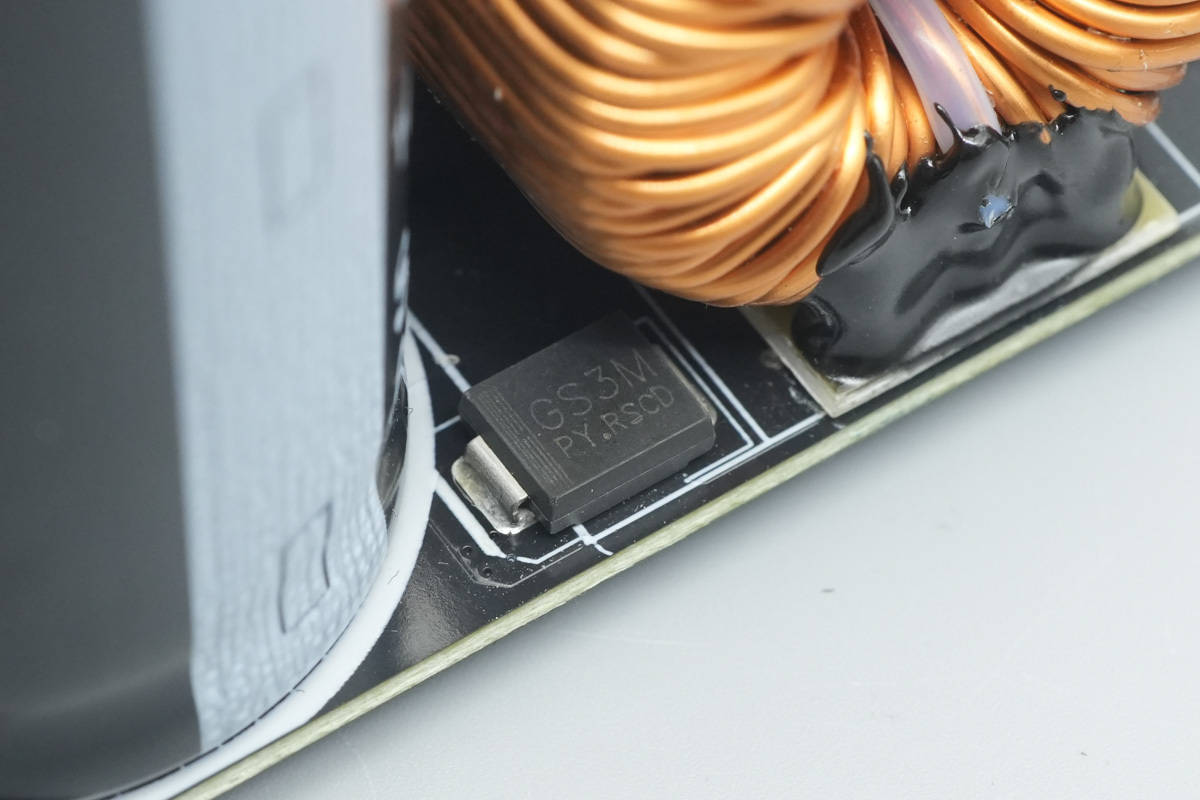

旁路二极管型号GS3M。

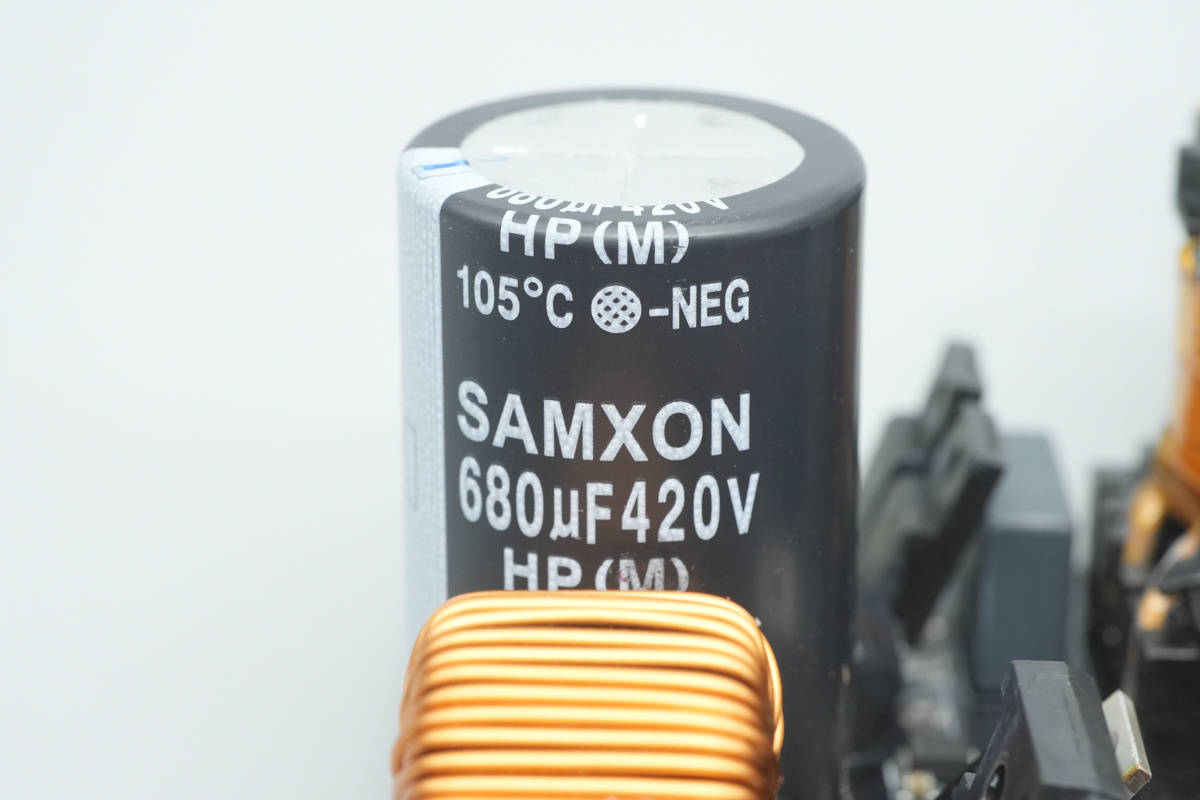

高压滤波电容来自万裕科技，为HP系列宽温型电解电容，支持105℃工作温度，规格为680μF420V。

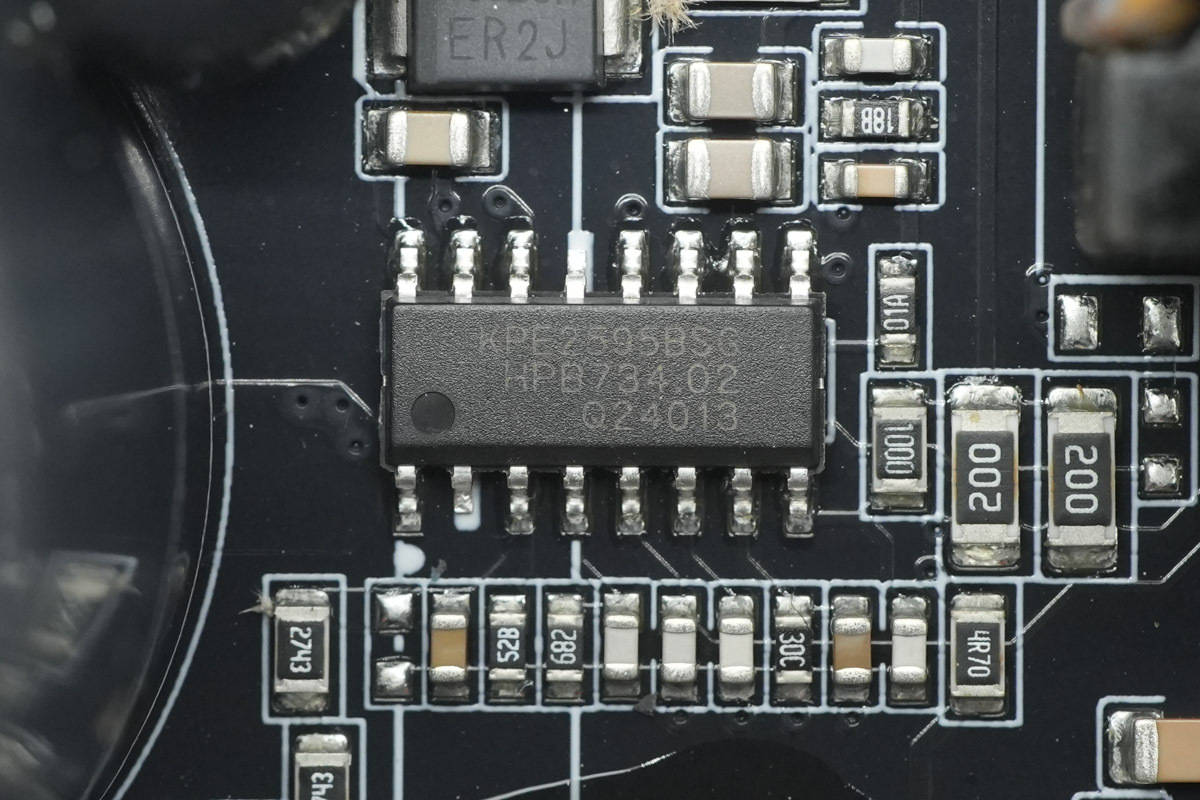

LLC控制器来自必易微，型号KPE2595B，是 一颗半桥型LLC控制器，芯片集成高压启动功能，采用电流模式控制，集成650V耐压半桥驱动器，支持750kHz开关频率。芯片集成自适应死区控制功能，具备Power Good信号输出。
KPE2592B内部集成VDD过/欠压保护，VBT欠压保护，输入欠压保护，逐周期过流保护，电容模式调节，过载保护，输出过压保护，输出短路保护，外置过热保护和芯片过热保护，擦用SOP-16封装，适用于台式机电源，工业电源和服务器电源等应用。

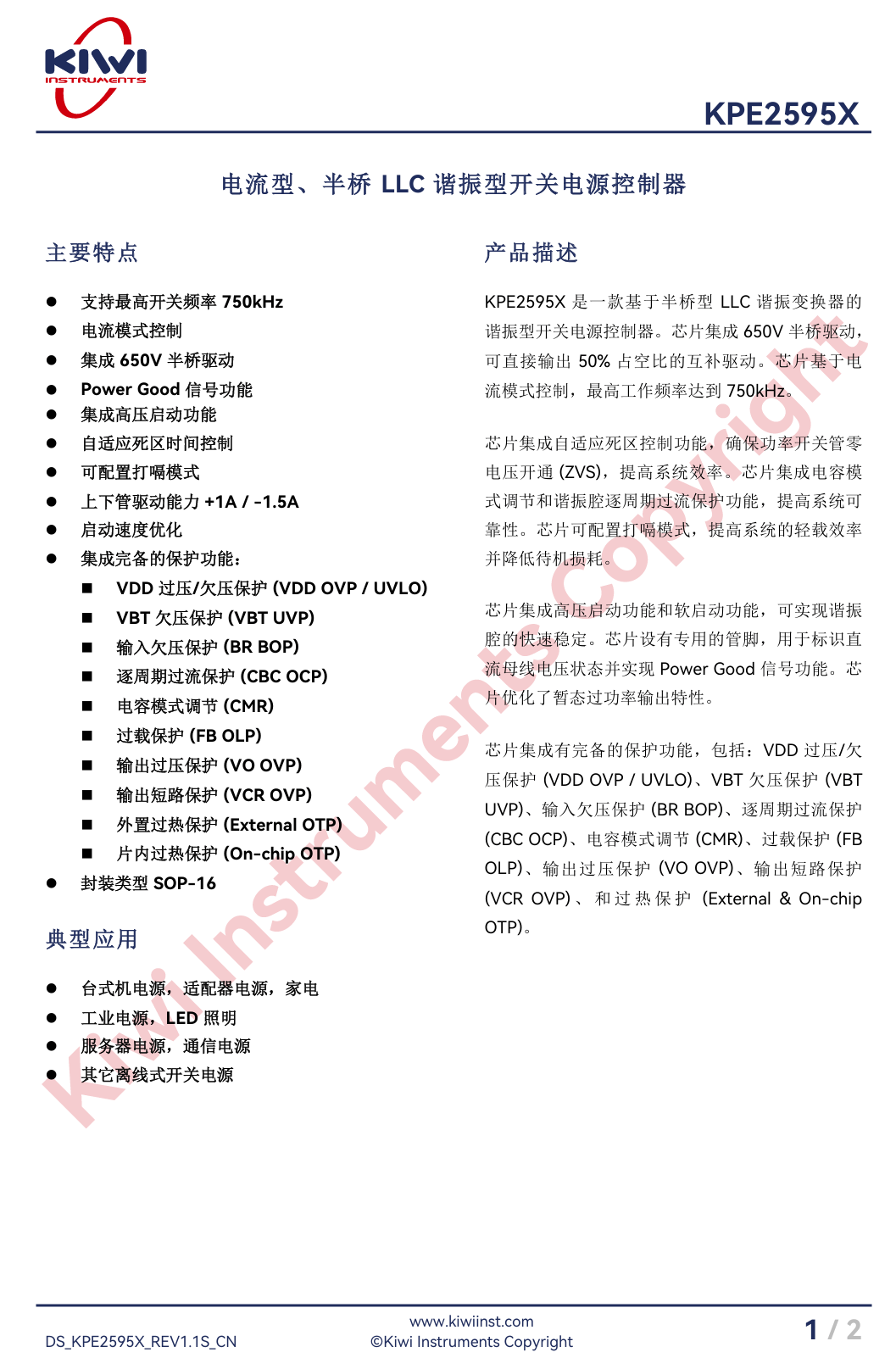

必易微 KPE2595B 资料信息。
PCBA模块侧面设有输出模组小板，LLC变压器，谐振电容，谐振电感和开关管。

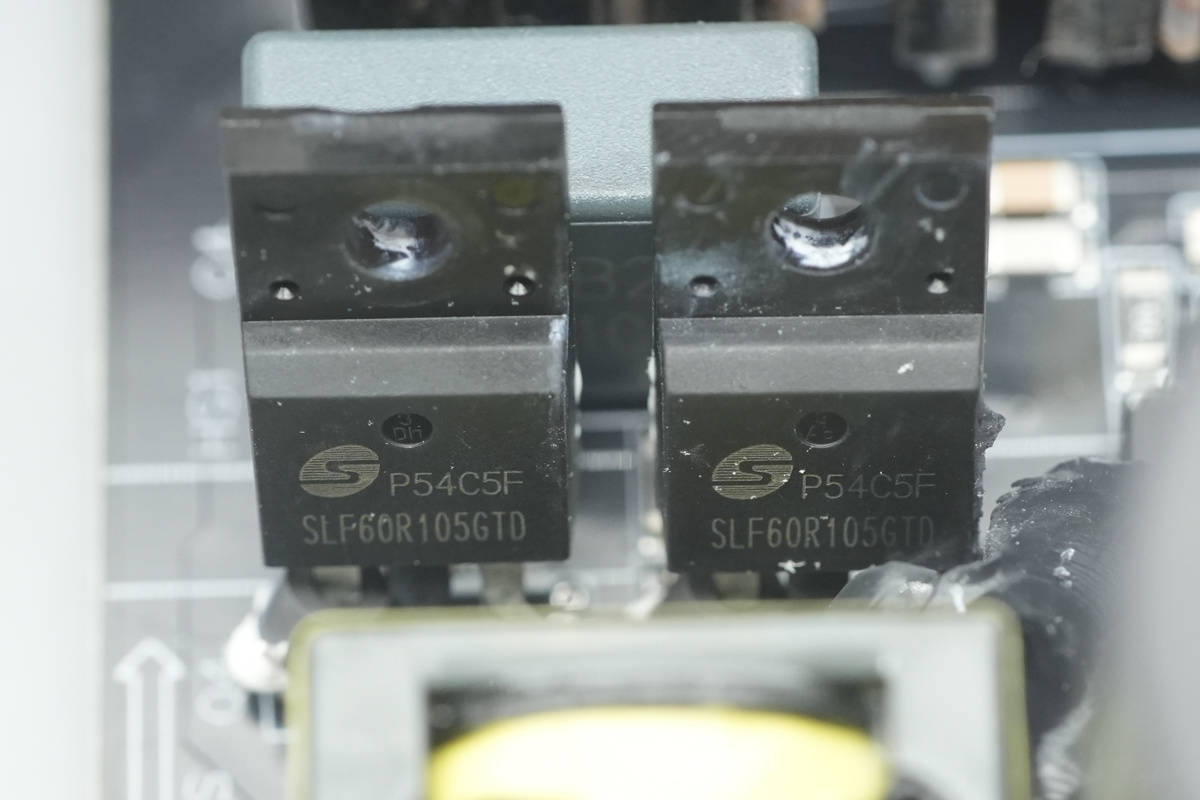

LLC开关管来自美浦森半导体，型号SLF60R105GTD，NMOS，耐压600V，导阻93.5mΩ，采用TO-220F封装。

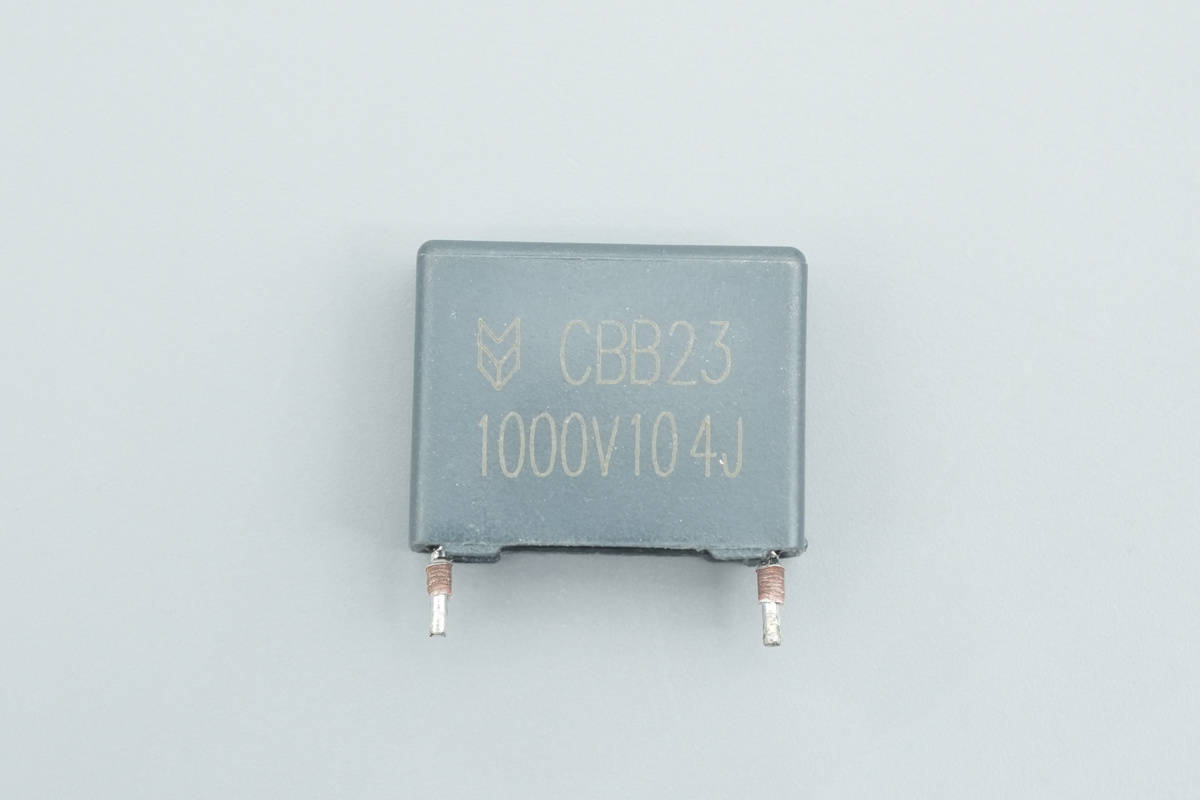

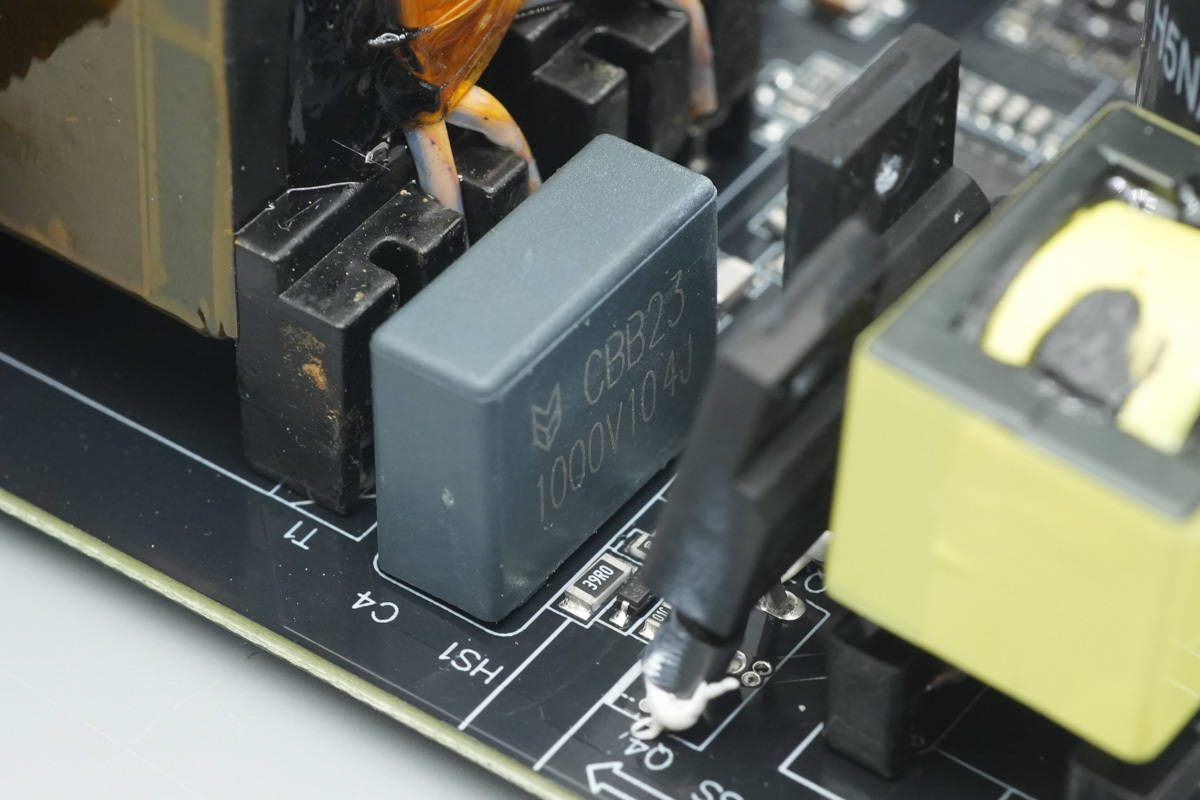

谐振电容规格为1000V0.1μF。
另一颗谐振电容规格相同。
谐振电感特写，磁芯缠绕胶带绝缘。

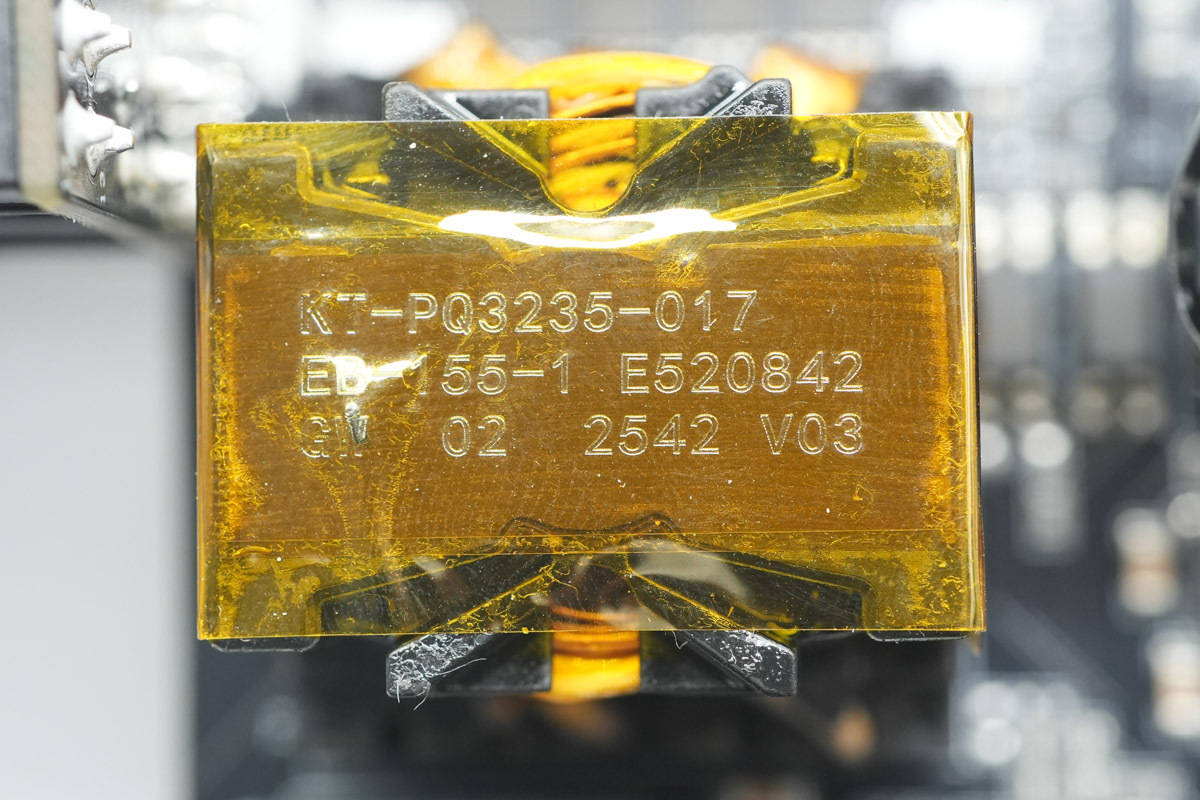

变压器采用多层绝缘线和铜带绕制，磁芯缠绕高温胶带绝缘。

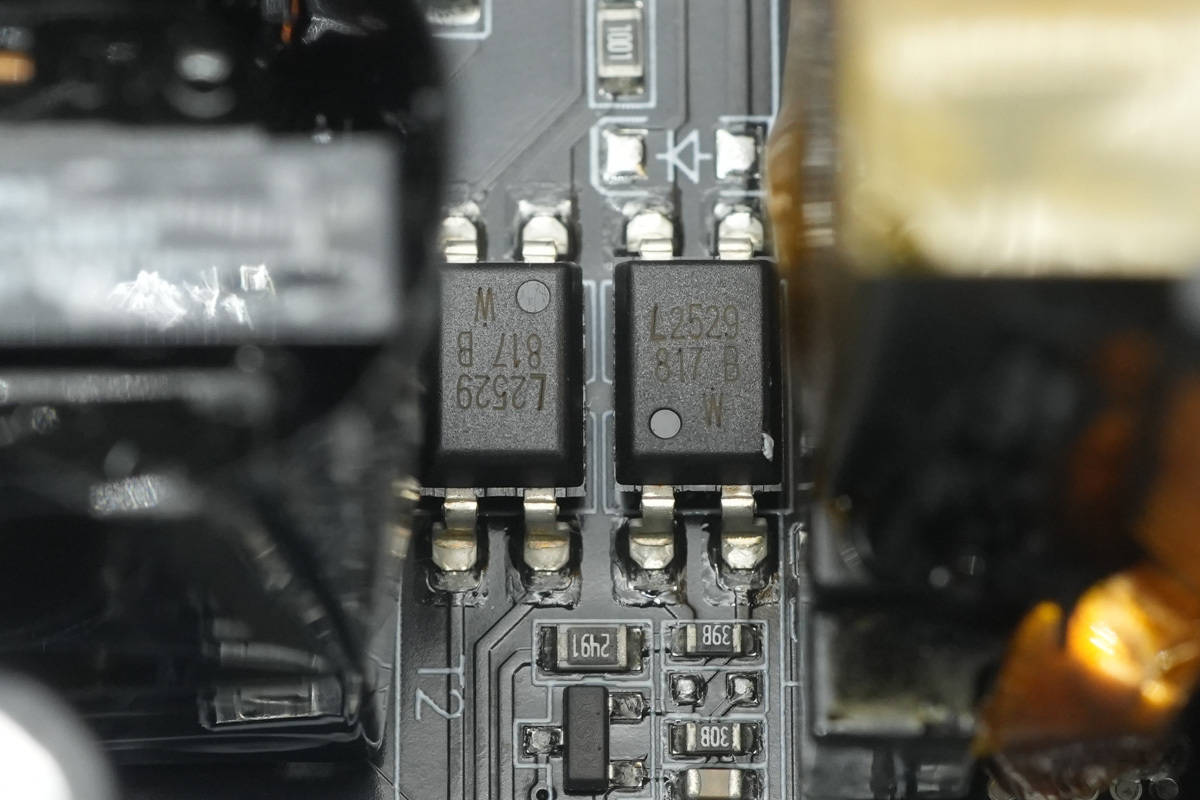

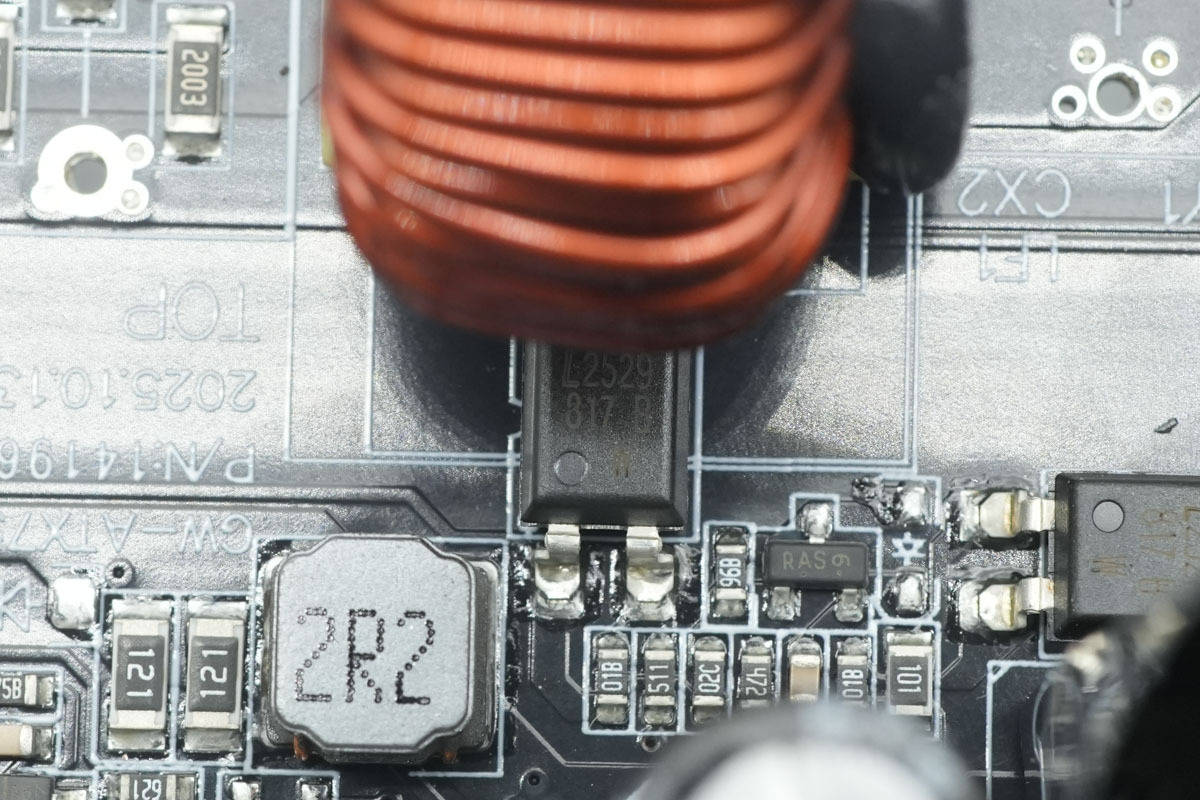

光宝LTV-817光耦用于反馈通信。

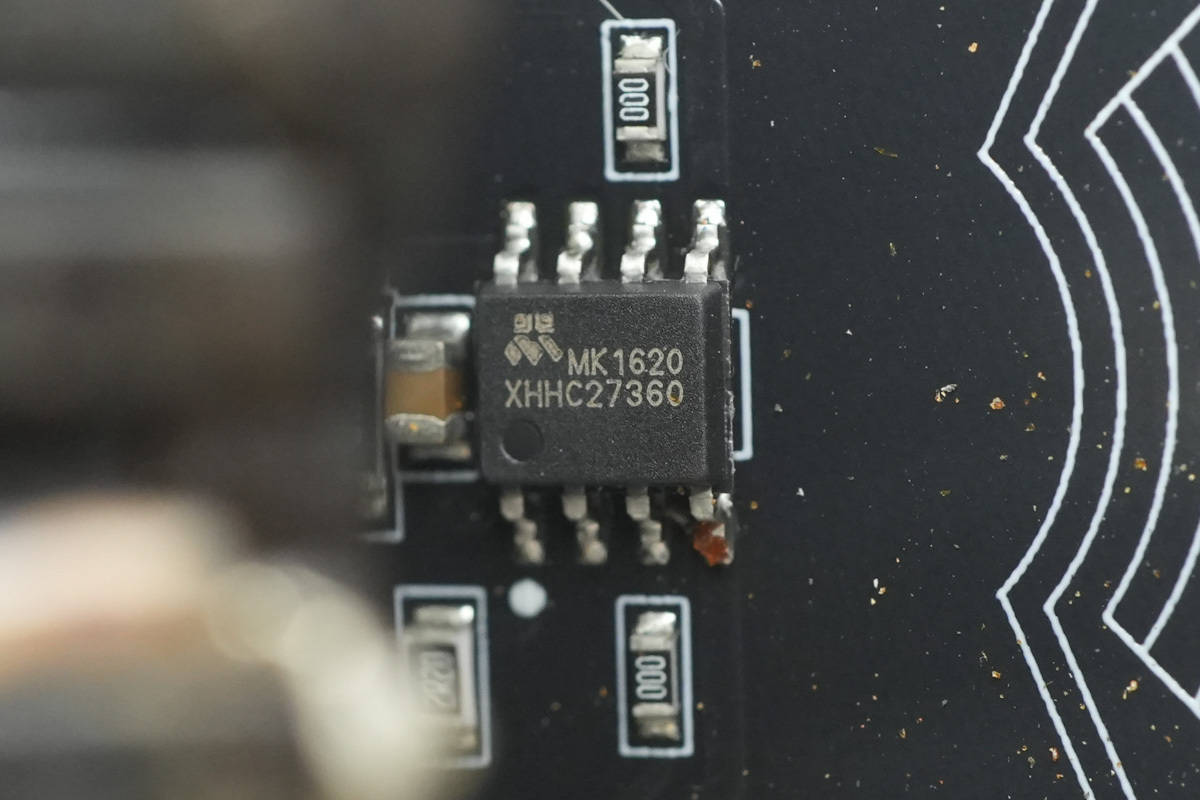

同步整流控制器来自茂睿芯，型号MK1620，是一颗双通道同步整流控制器，适用于LLC谐振拓扑，芯片支持4.6-36V宽范围VCC供电电压，具备极低的静态电流。芯片具备10ns快速关断传输延迟，具备钳位电路，支持双通道VDS差分输入检测，支持两通道逻辑互锁，支持自适应驱动控制策略，采用SOP-8封装。

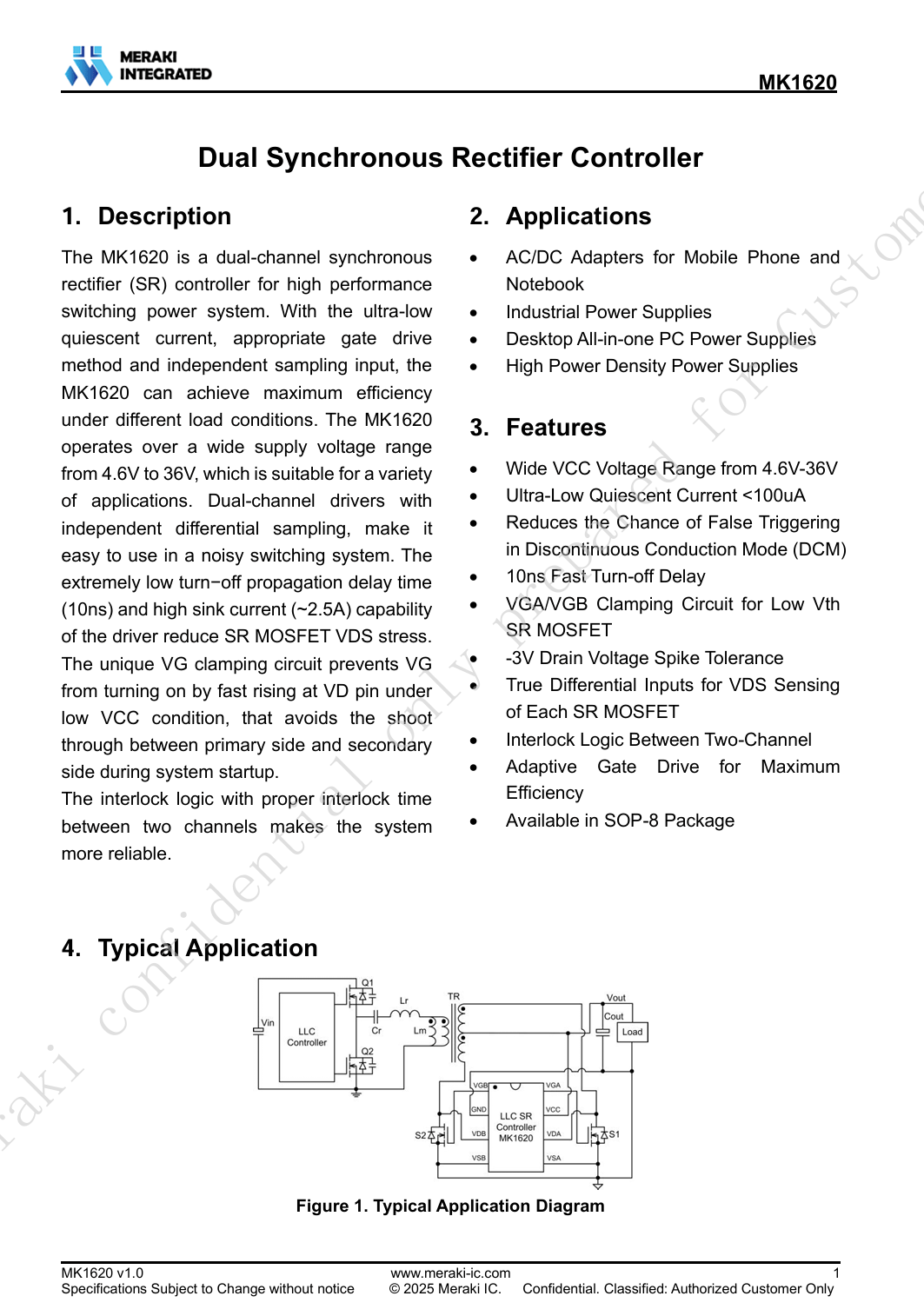

茂睿芯 MK1620 资料信息。

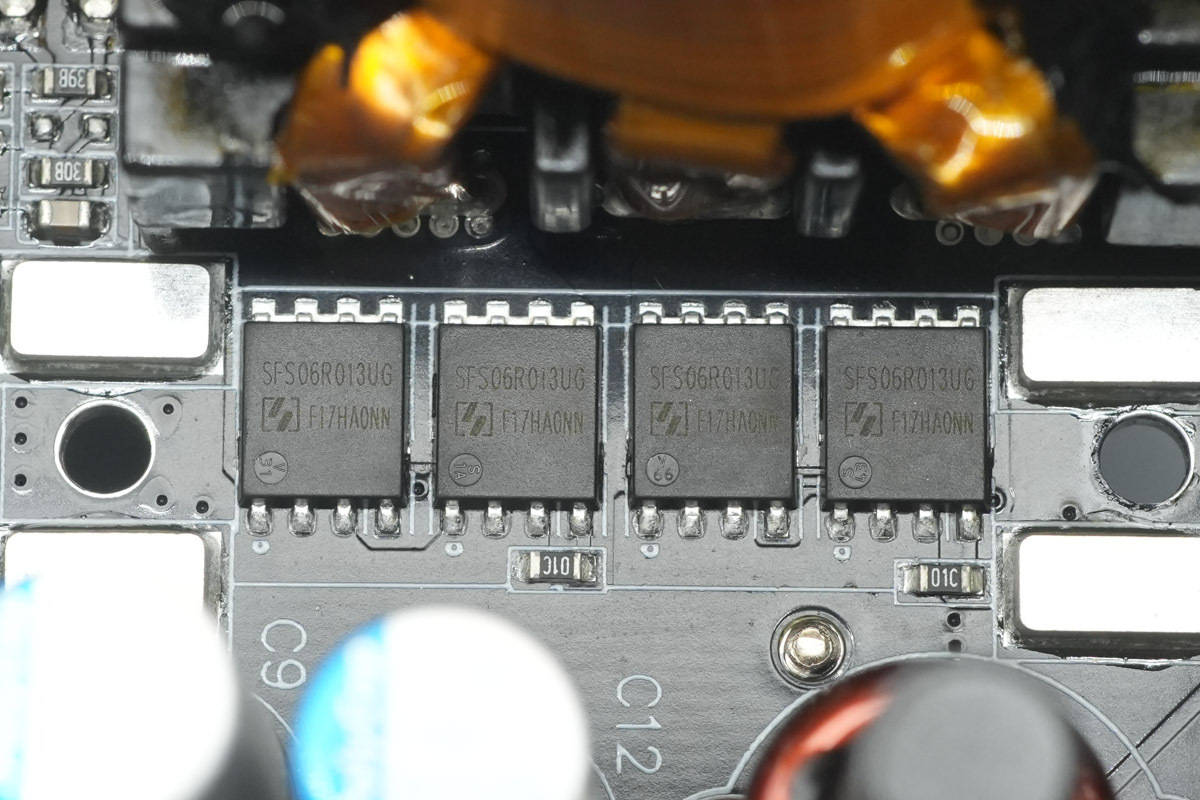

同步整流管来自东微，型号SFS06R013UGF，NMOS，耐压60V，导阻1.6mΩ，采用PDFN5*6封装。

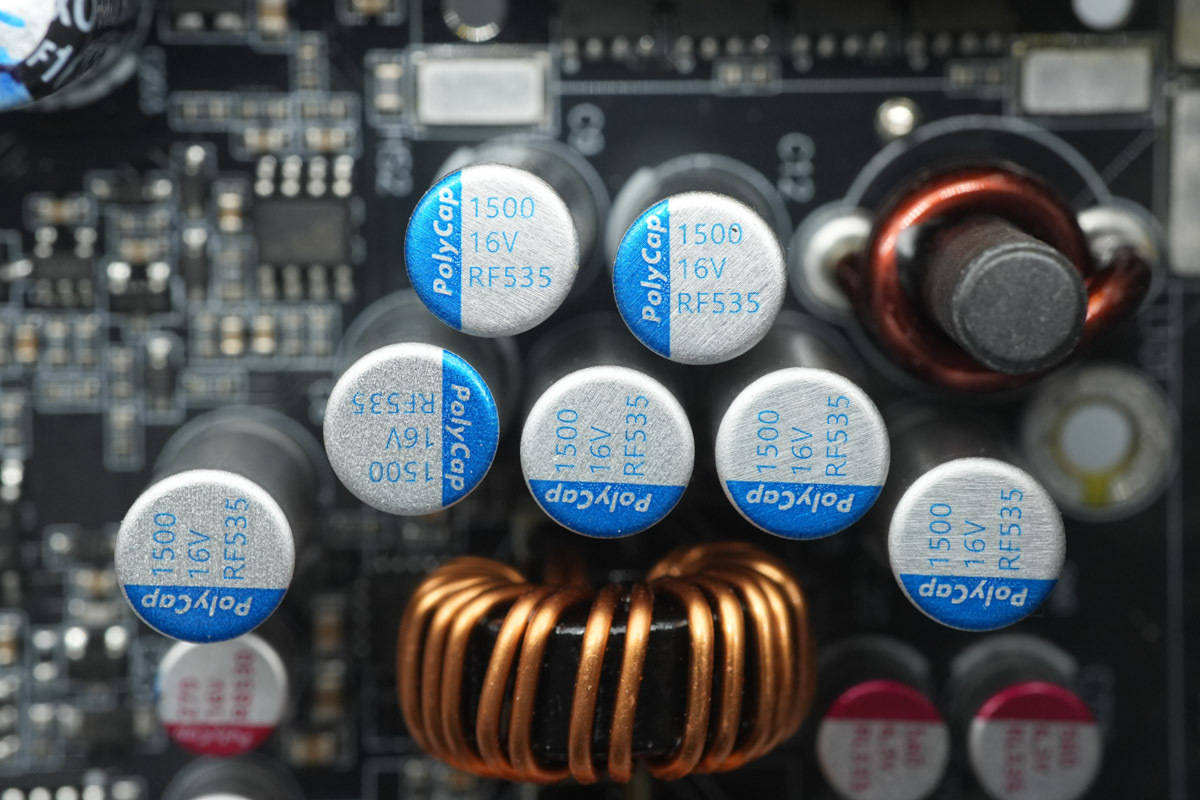

滤波电容来自柏瑞凯，为RF系列固态电容，具备5000小时超长寿命，具备高频低阻抗特性，规格为1500μF16V，使用7颗并联。

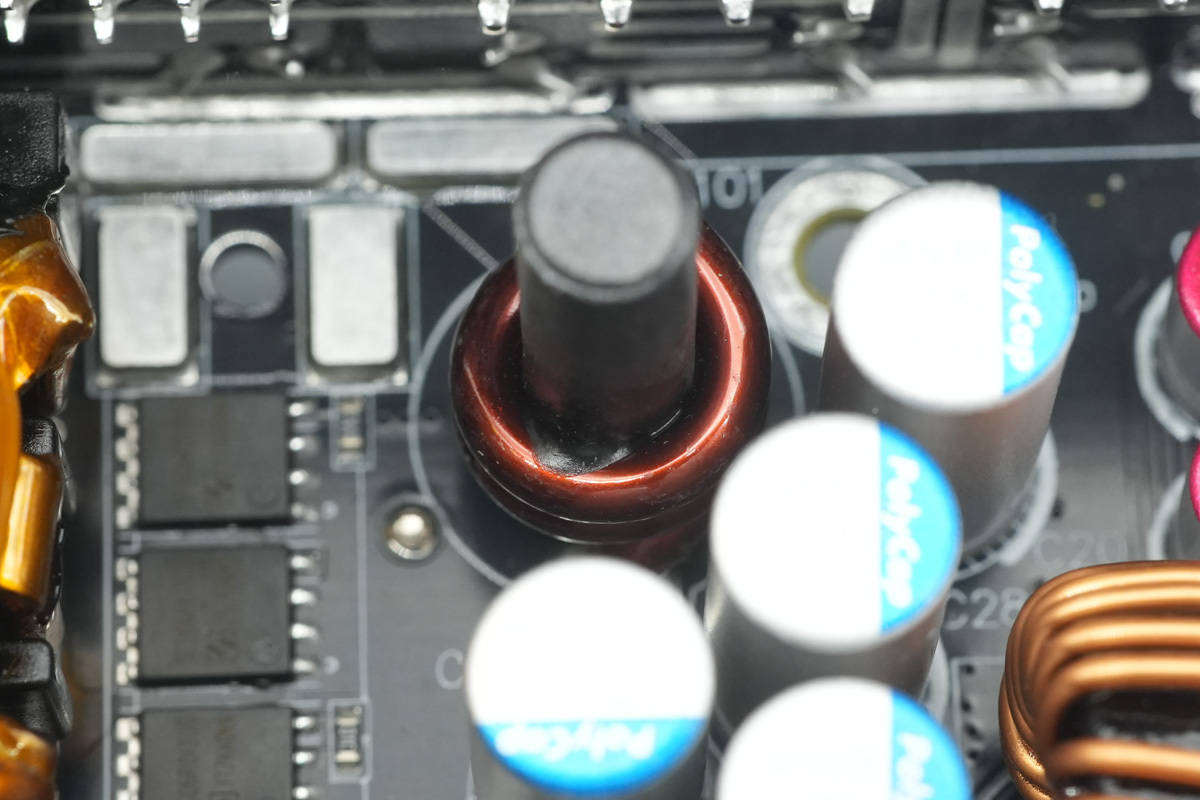

输出滤波电感采用漆包线绕制。

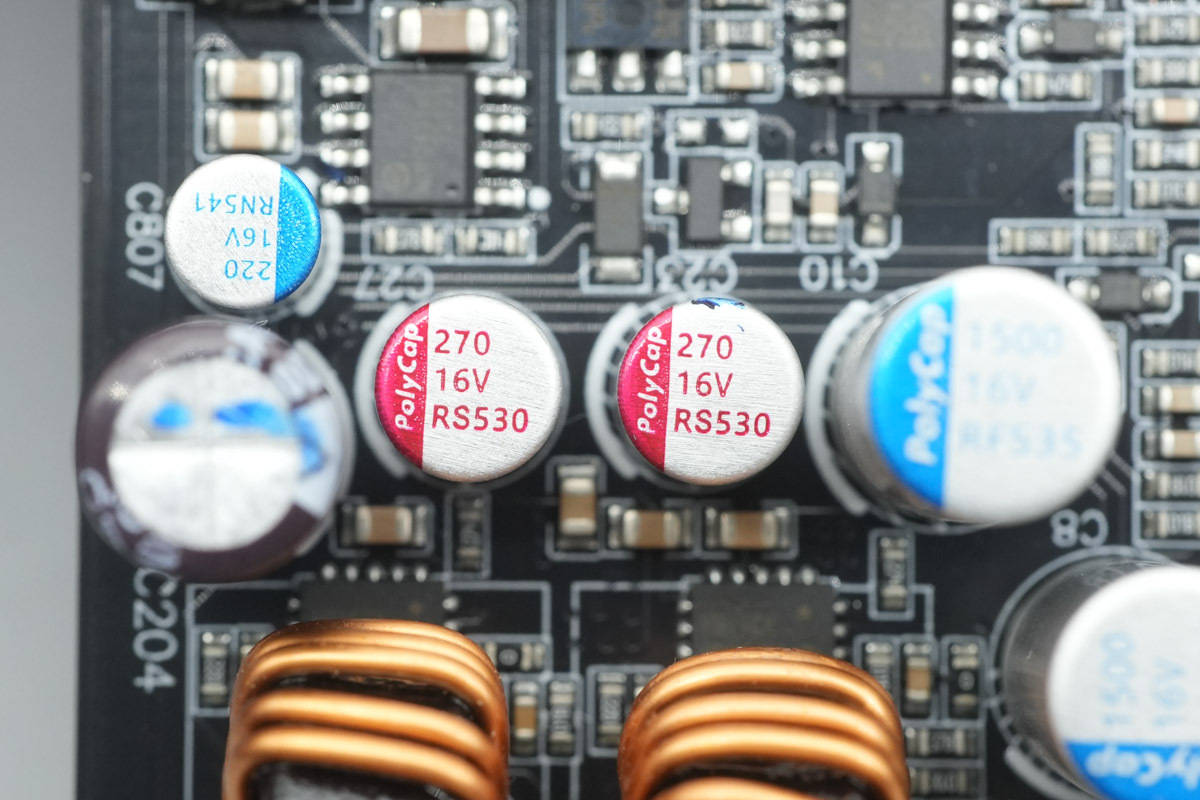

两颗滤波电容来自柏瑞凯，为RS系列固态电容，规格为270μF16V。
侧面设有滤波电容，降压电感和滤波固态电容。

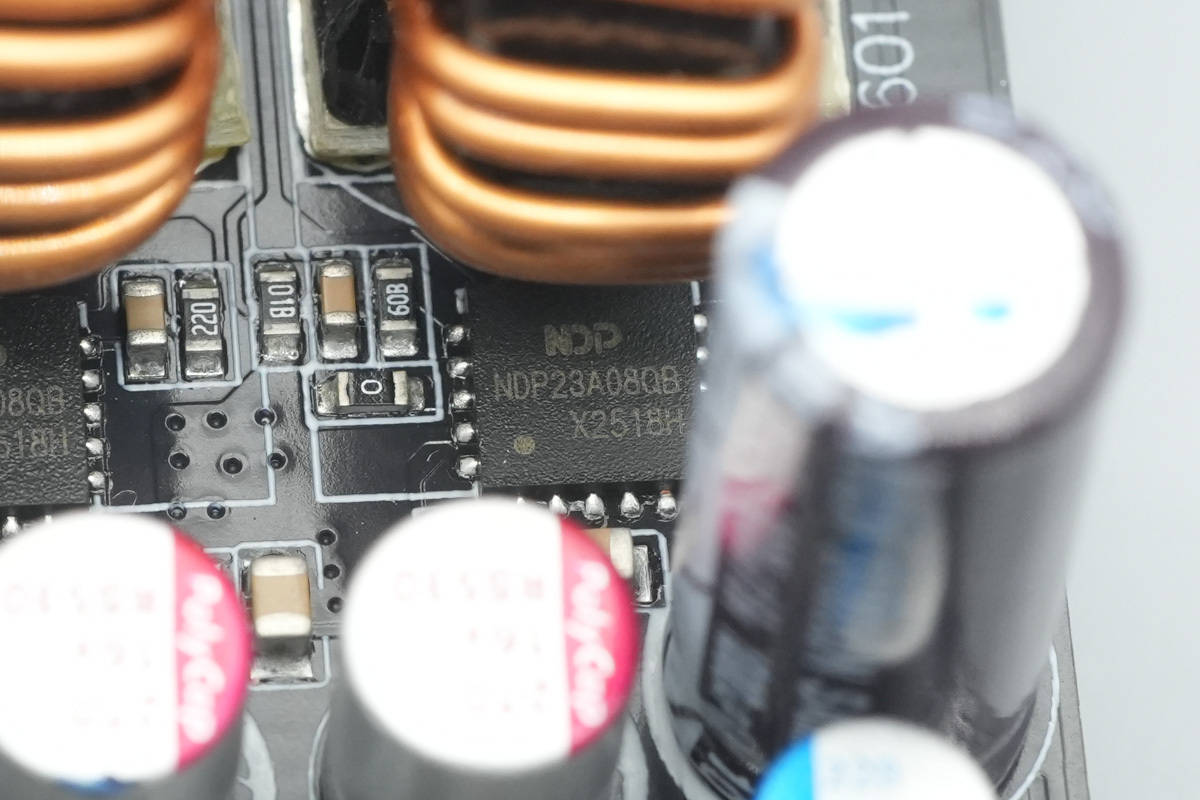

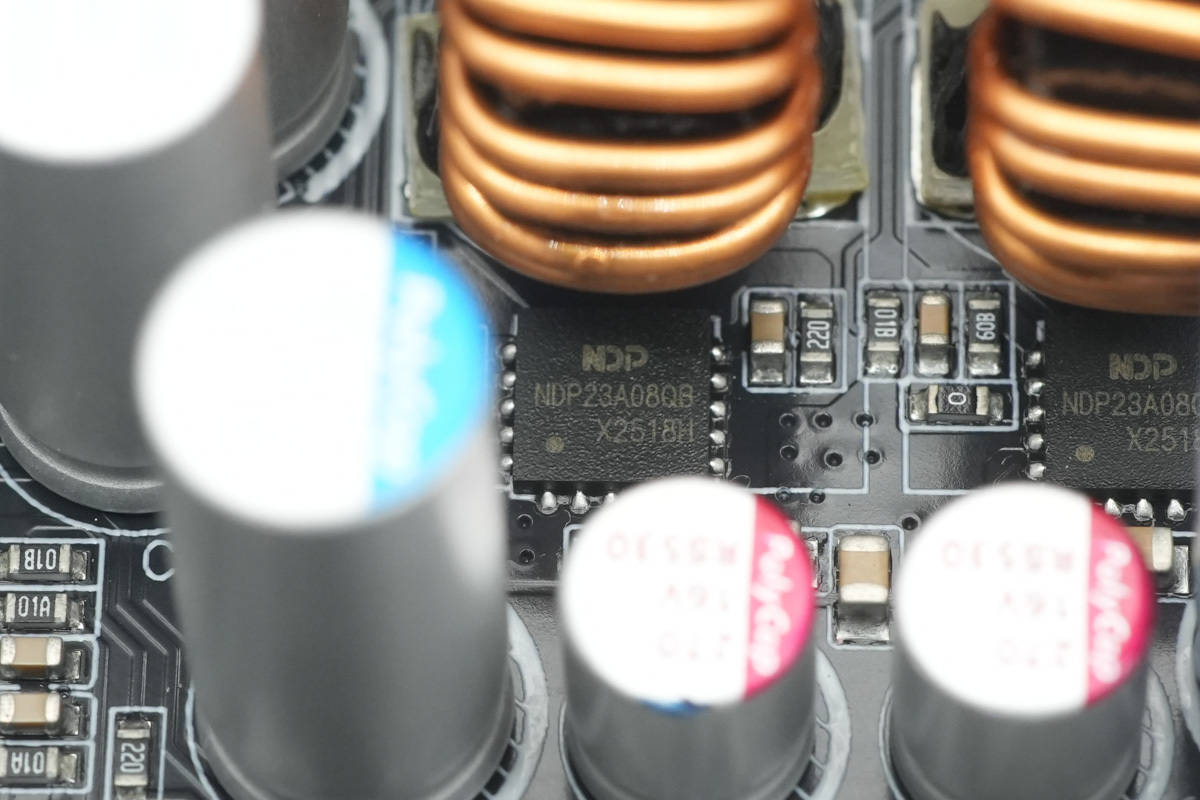

降压芯片来自芯潭微，丝印NDP23A08QB，芯片内部集成开关管，采用QFN5*5封装。
另一颗降压芯片型号相同，用于电源3.3/5V降压输出。

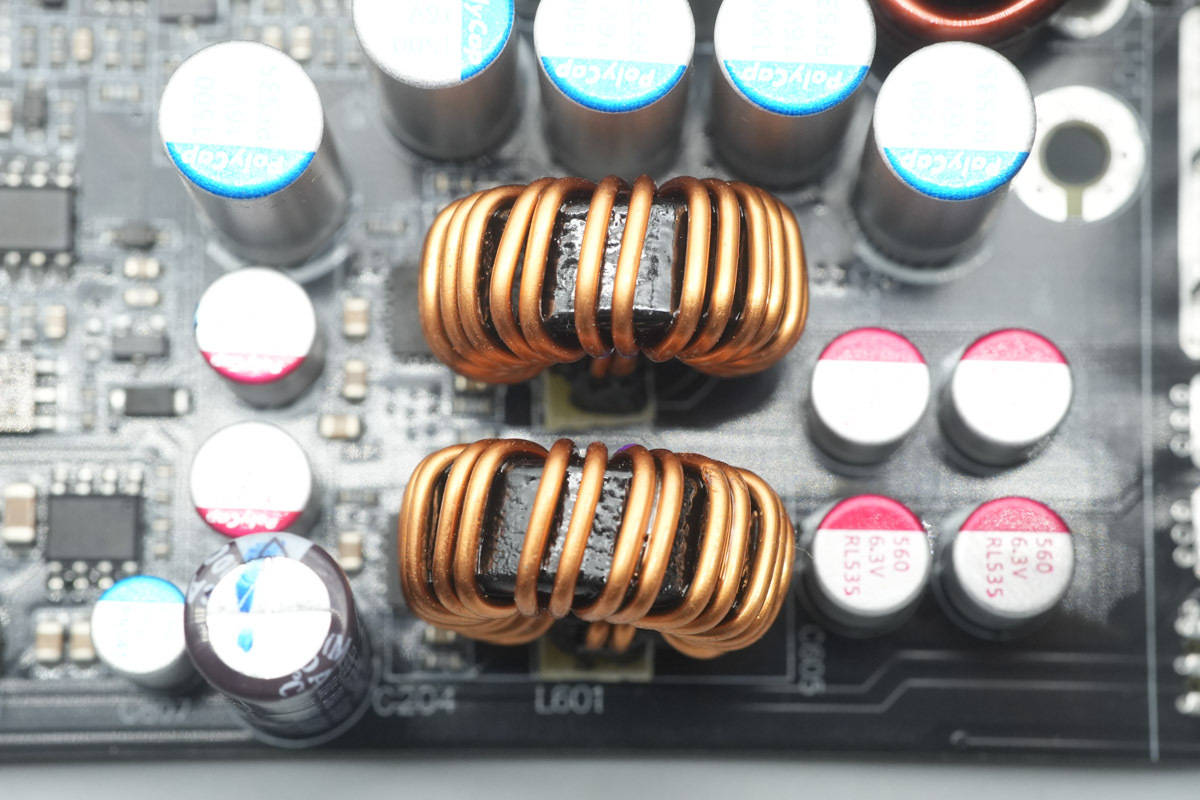

降压电感采用漆包线绕制，底部设有电木板绝缘。

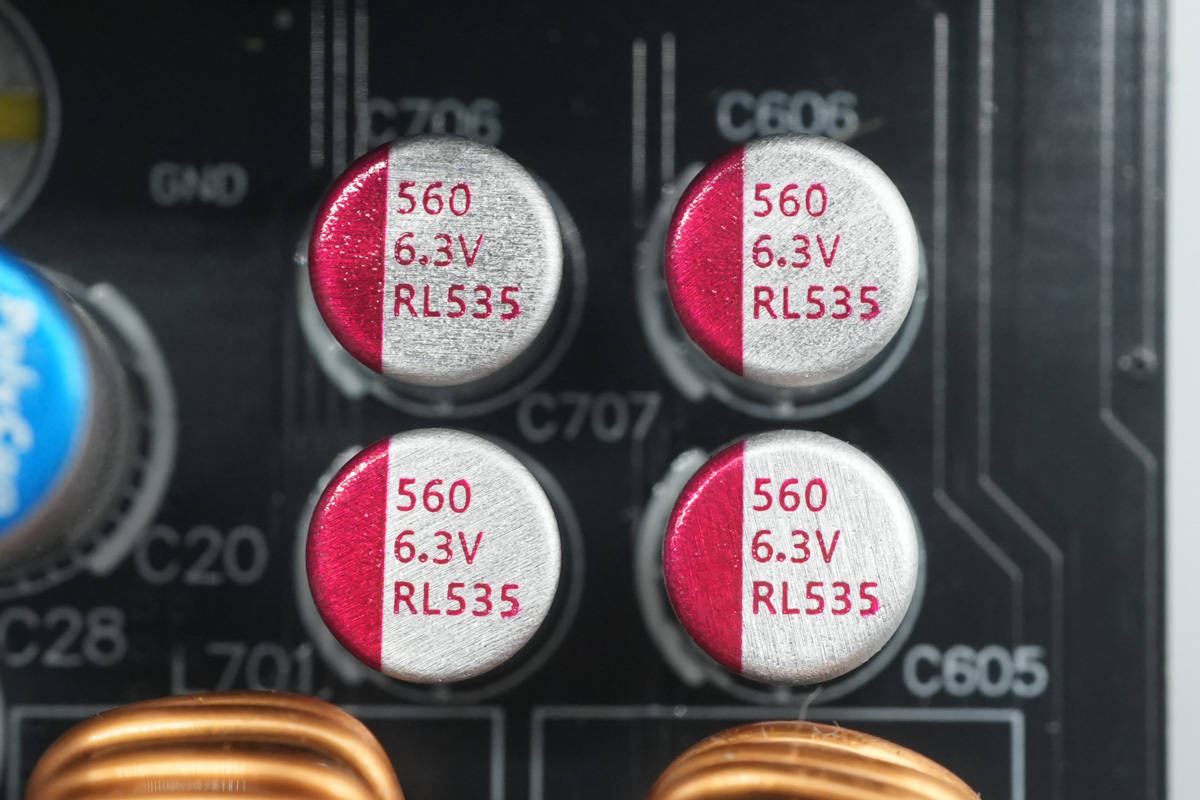

滤波电容来自柏瑞凯，为RL系列固态电容，规格为560μF6.3V。

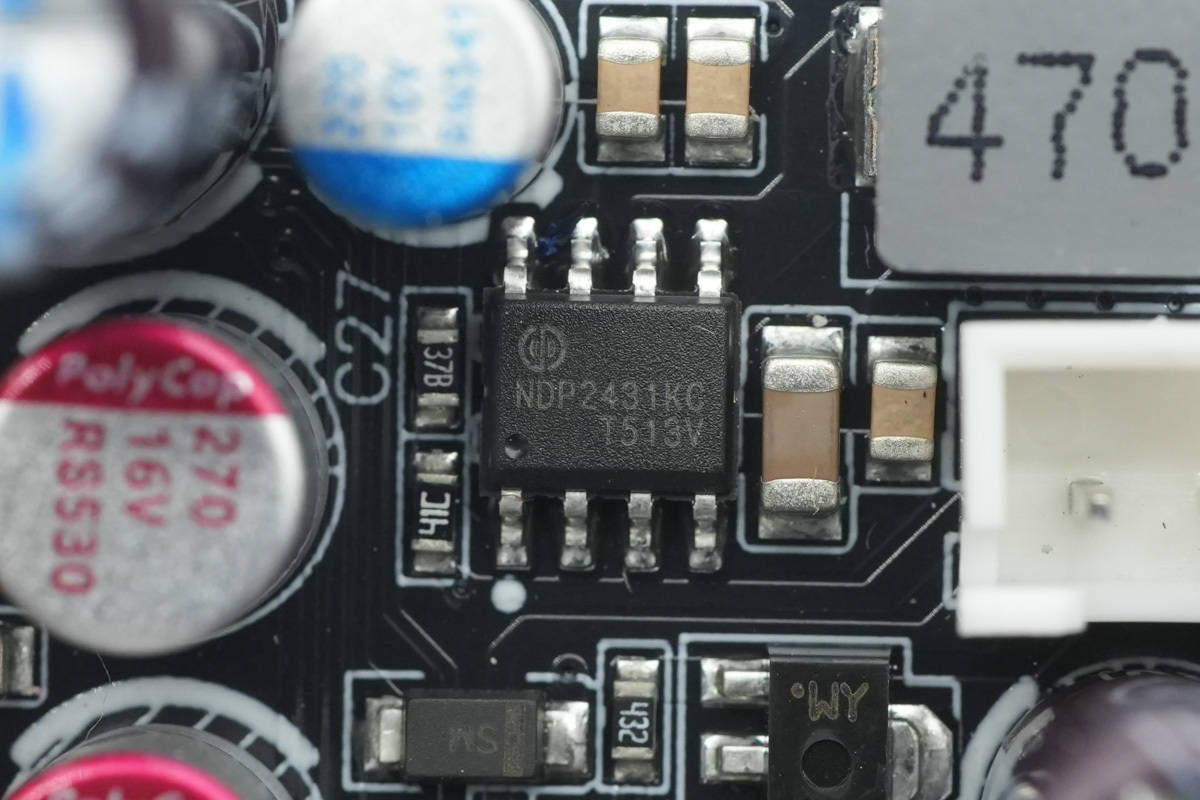

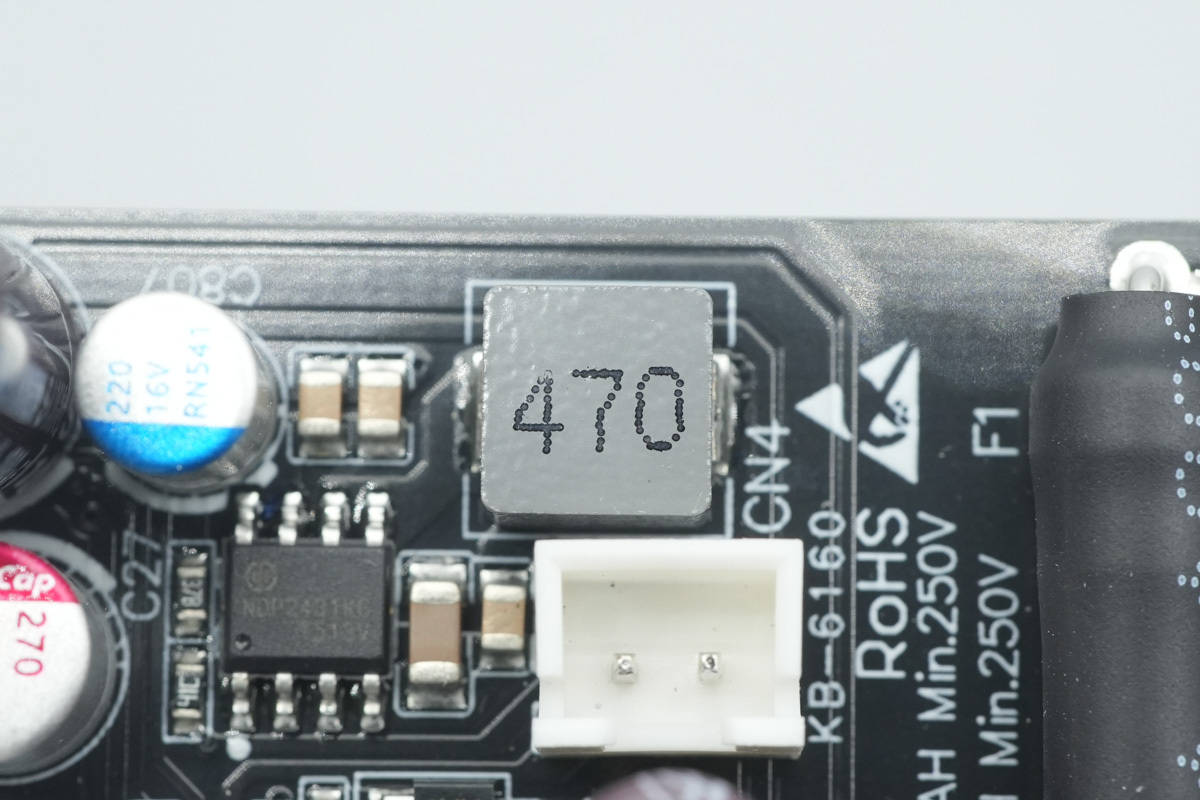

电源转换芯片来自芯潭微，型号NDP2431KC，采用SOP-8封装。
47μH合金电感特写。

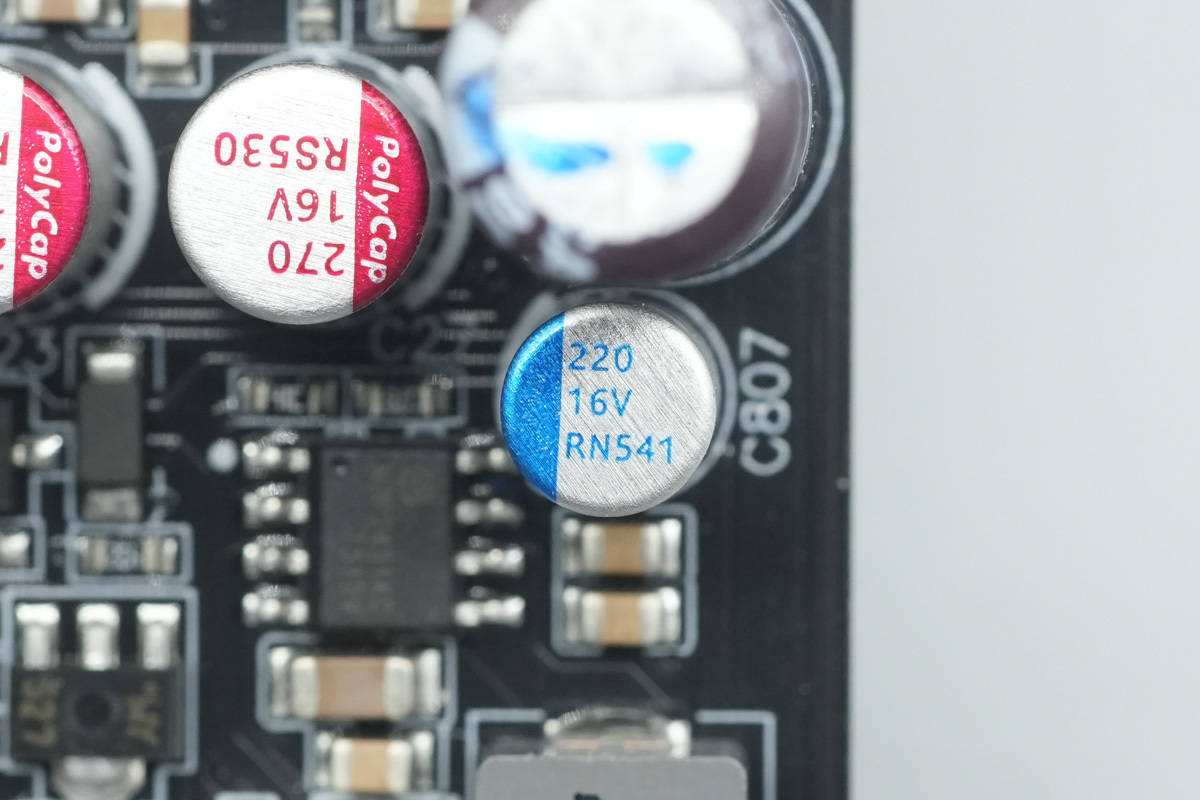

滤波电容规格为220μF16V。

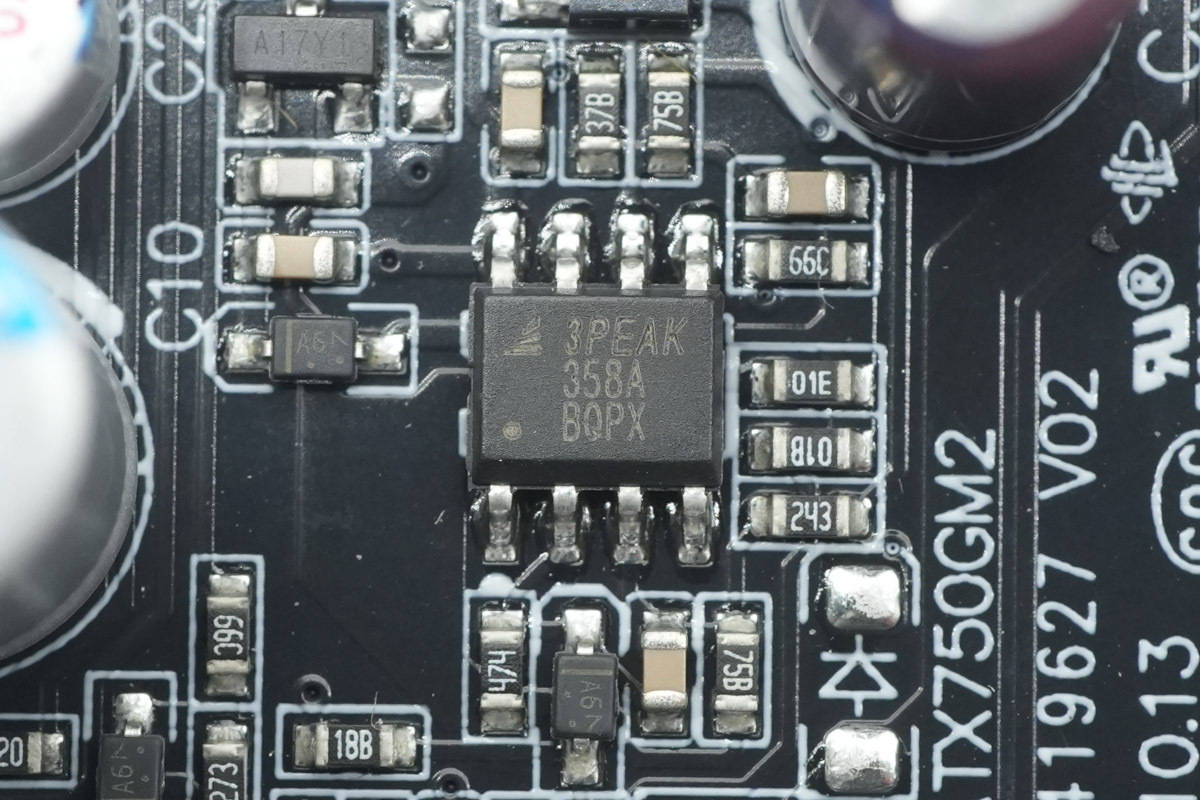

运放来自思瑞浦，型号LM358A，具备低失调，低功耗和稳定的频率响应，采用SOP8封装。

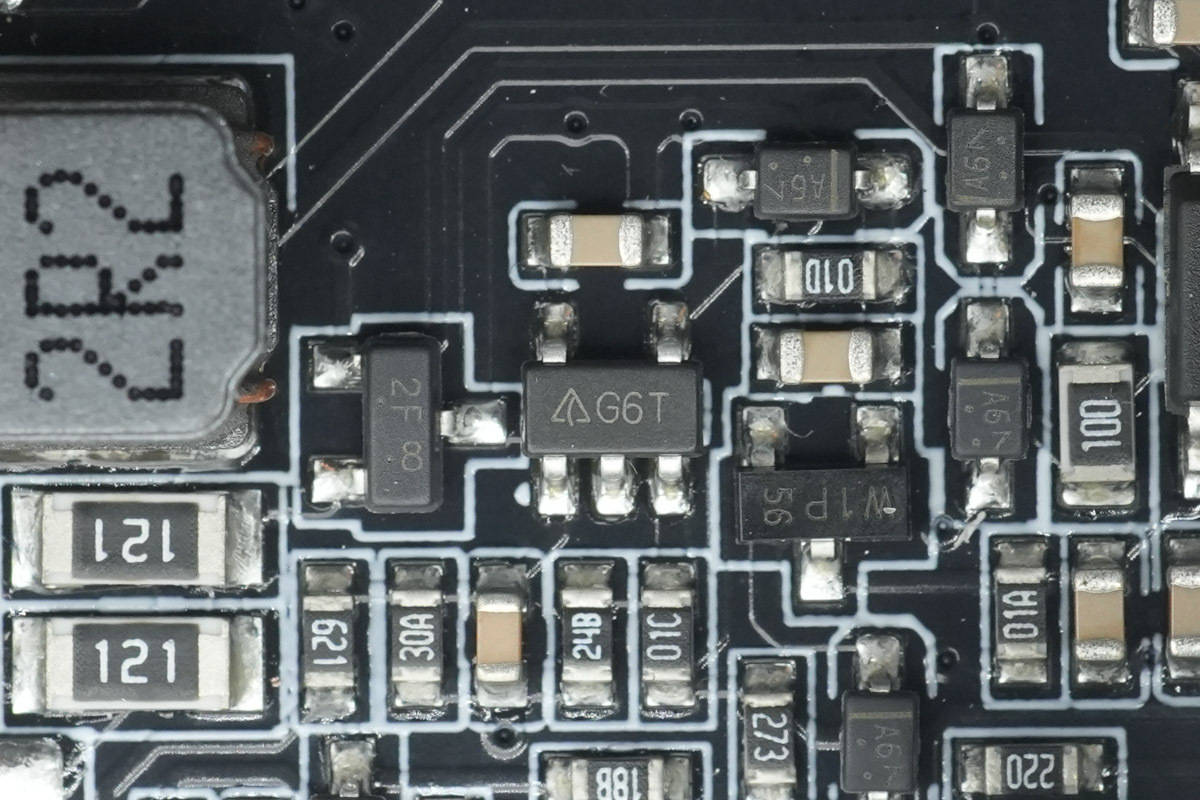

运放来自达尔，丝印G6T，型号AS321，为低功耗单运放，采用SOT25封装。

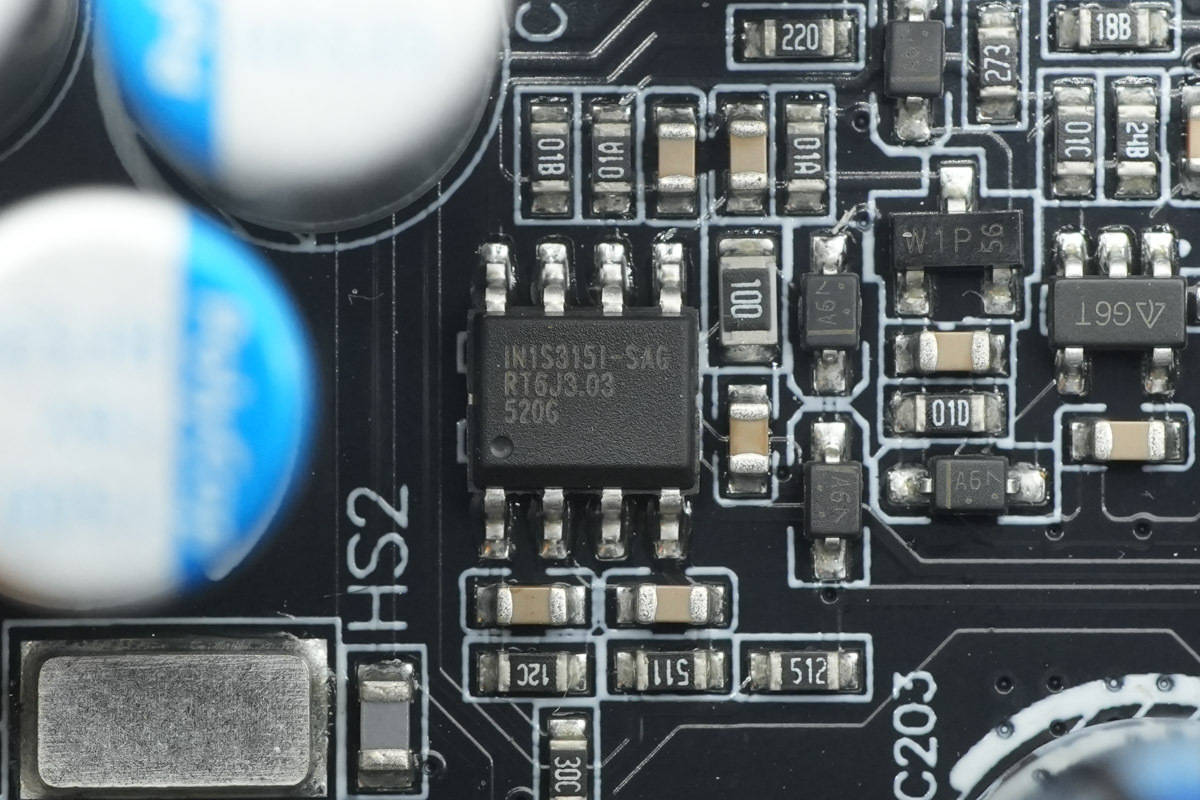

电源管控芯片来自极创，型号IN1S315I-SAG，支持3.3V/5V/12V过压和欠压保护，采用SOP-8封装。

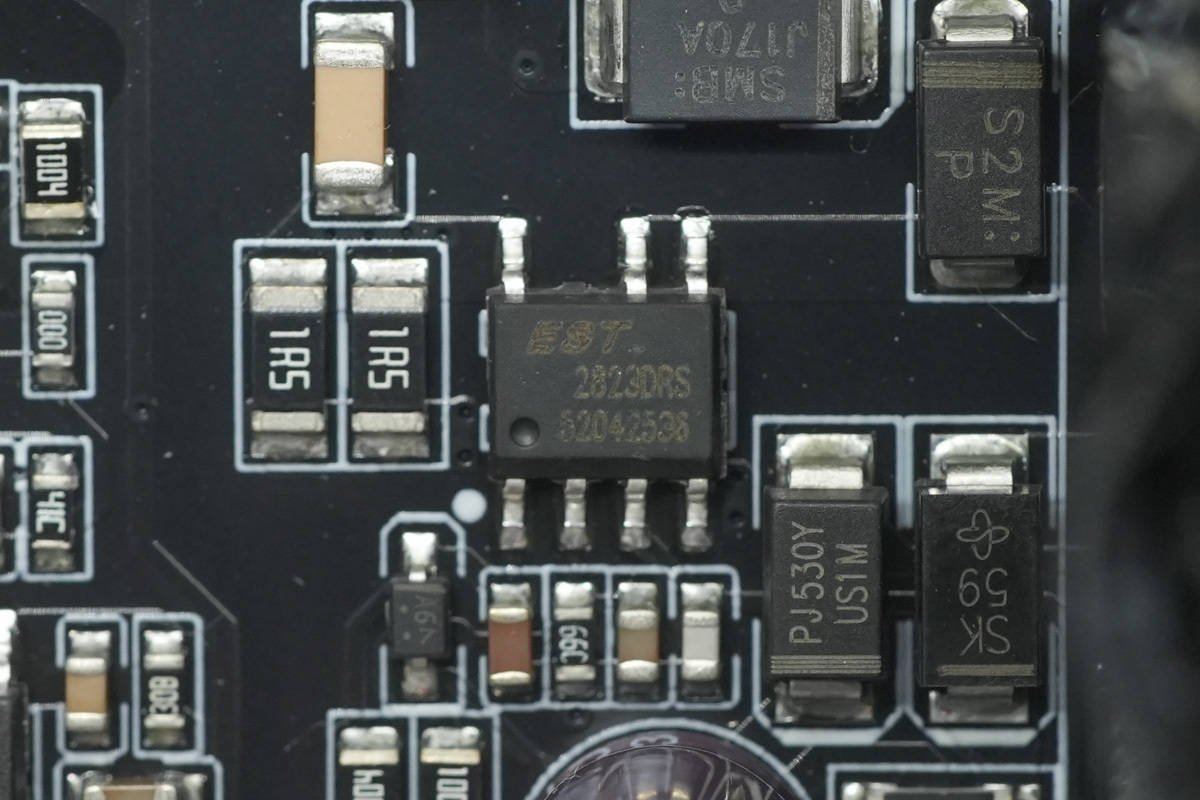

待机电源芯片来自因斯达半导体，丝印EST.2823，采用SOP7封装。

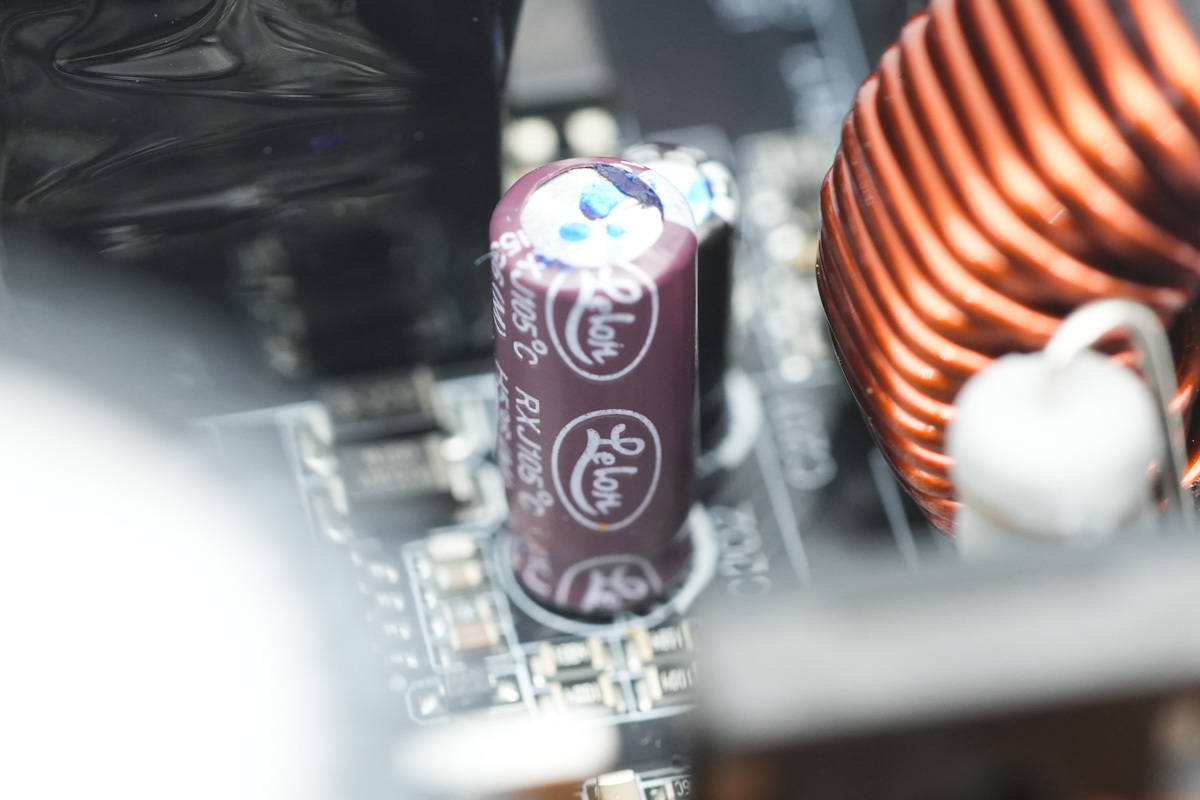

滤波电容来自立隆。
规格为100μF50V。

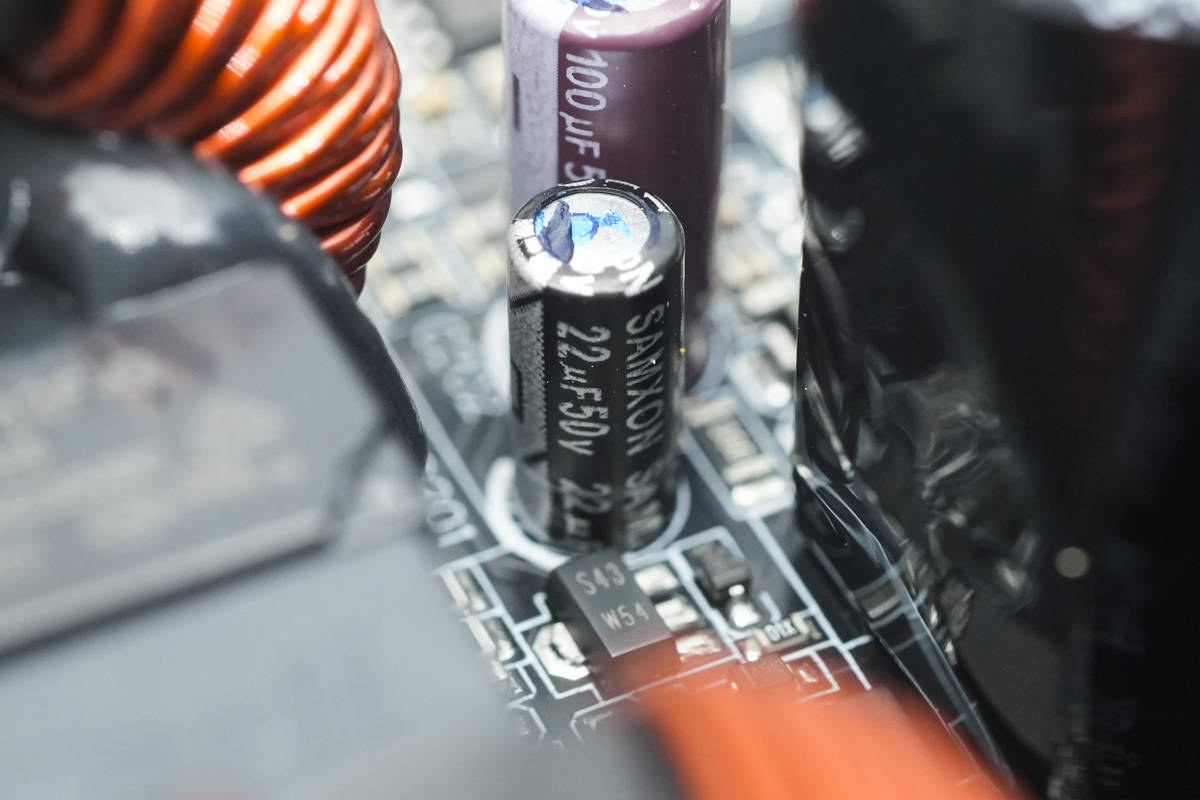

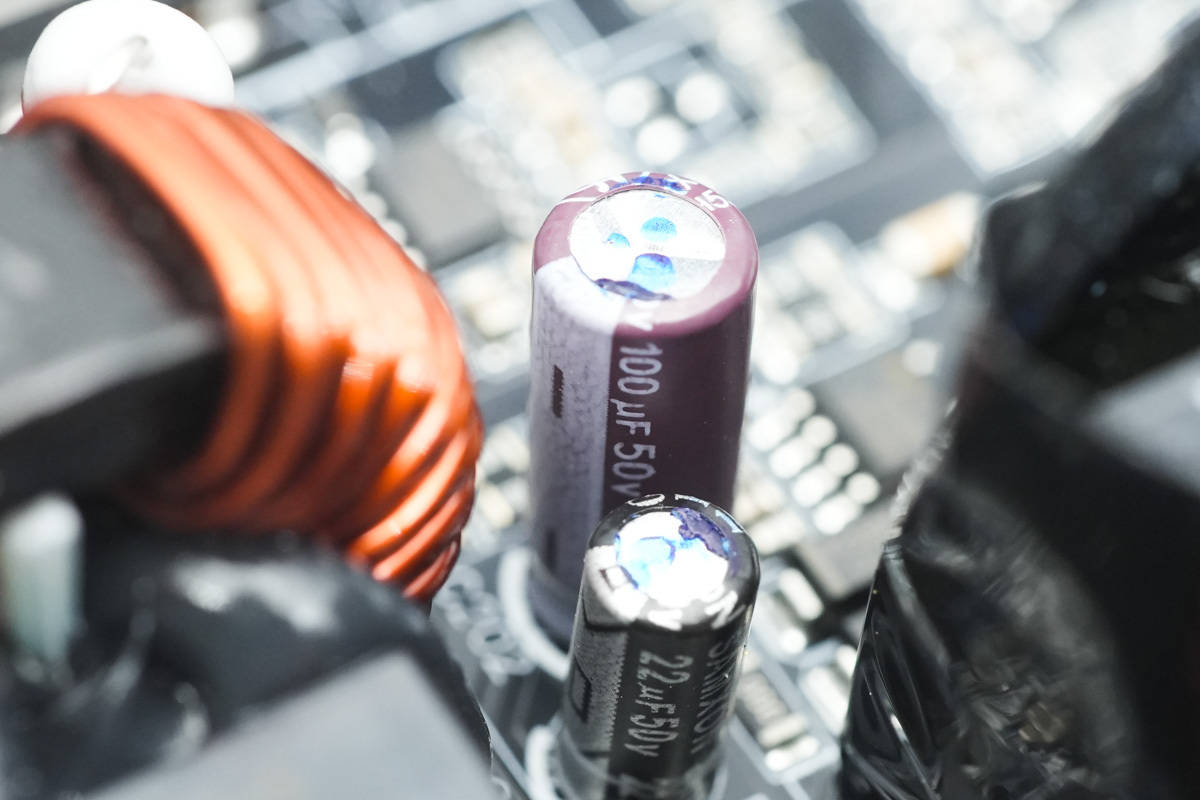

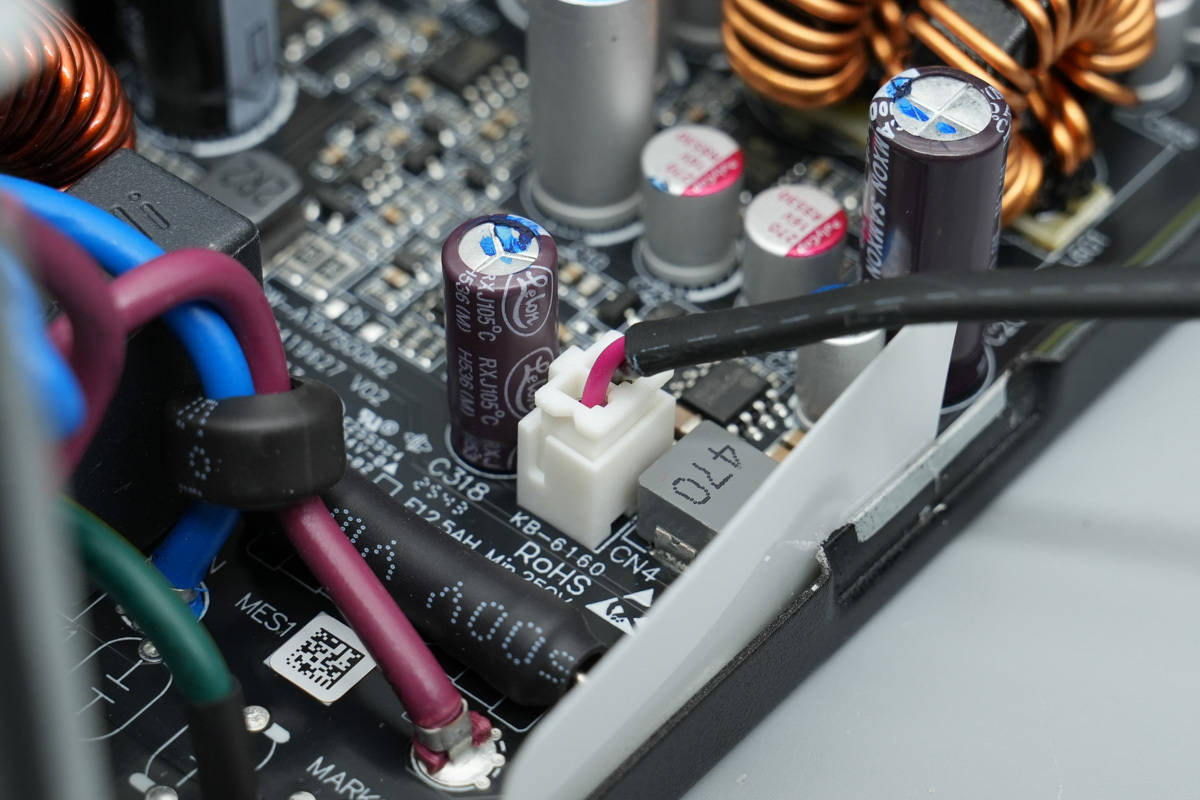

另一颗滤波电容来自万裕科技，规格为22μF50V。

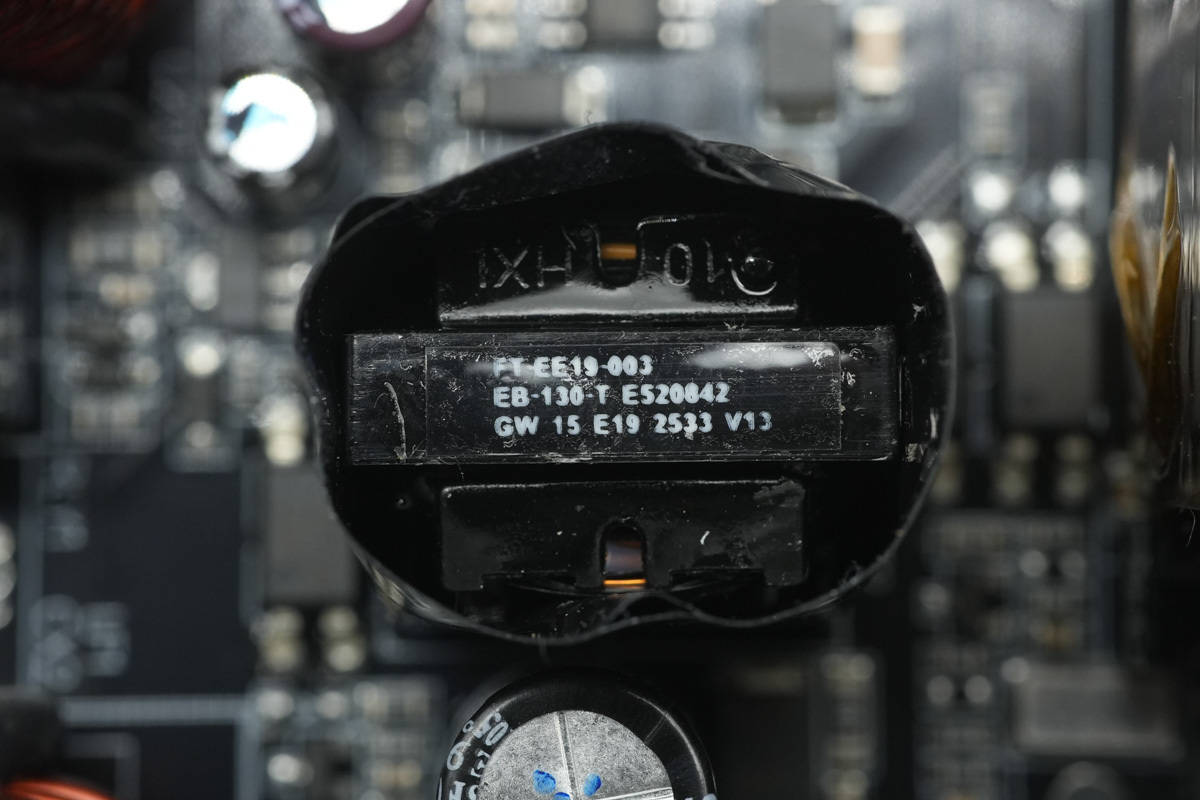

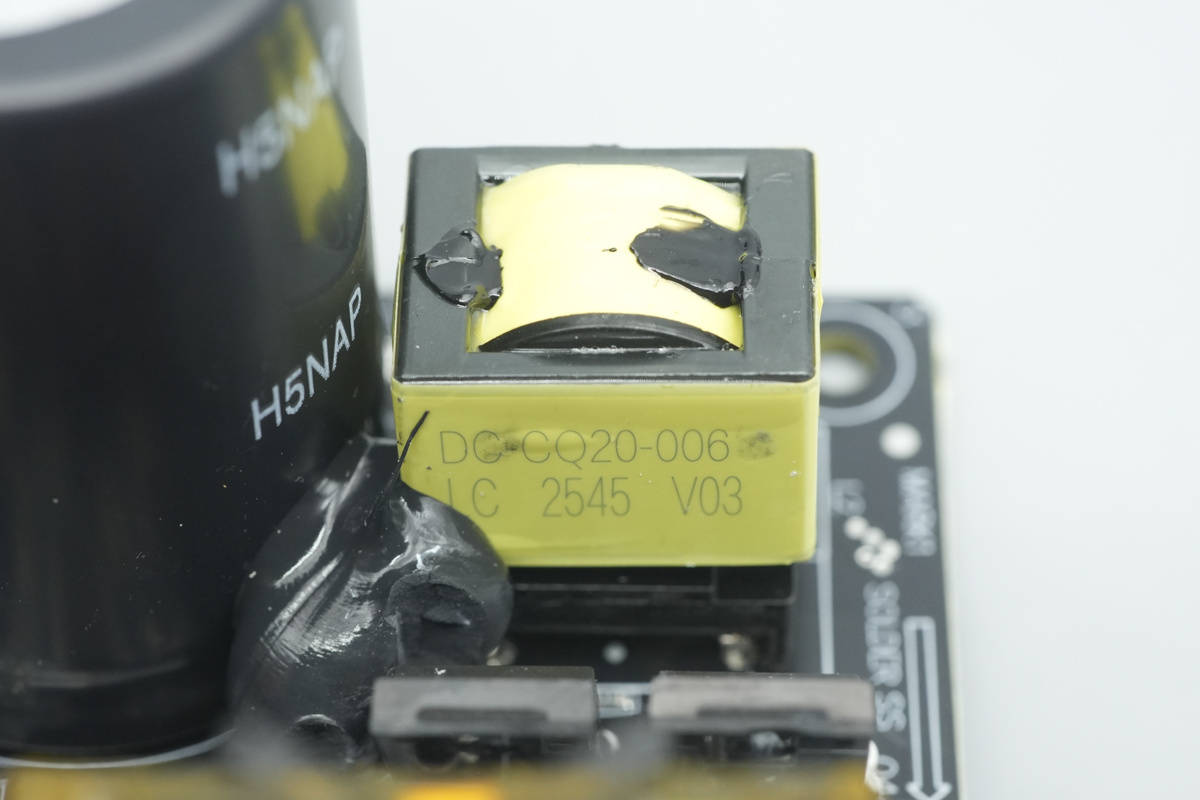

待机电源变压器严密缠绕胶带绝缘。
光宝LTV817光耦用于输出电压反馈。

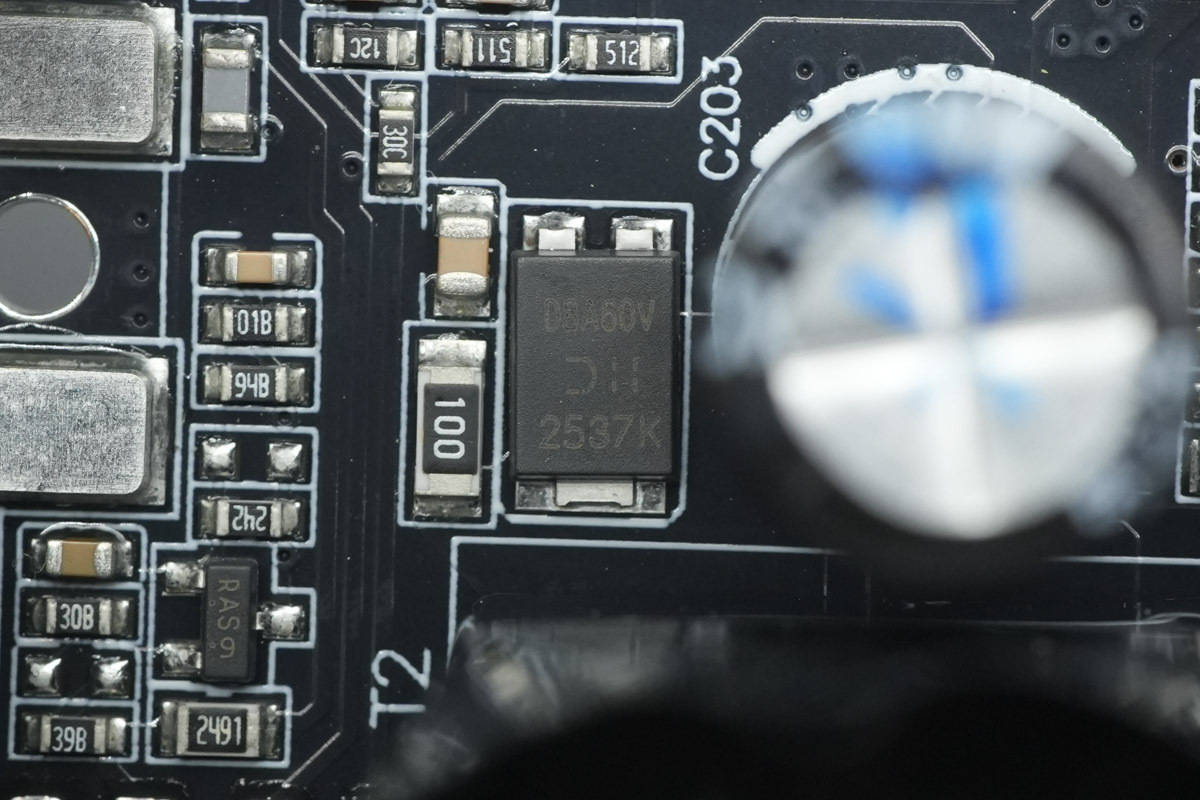

整流管来自达尔，丝印D8A60V，型号SDT8A60VP5，为肖特基二极管，规格为60V8A，采用PowerDI5封装。

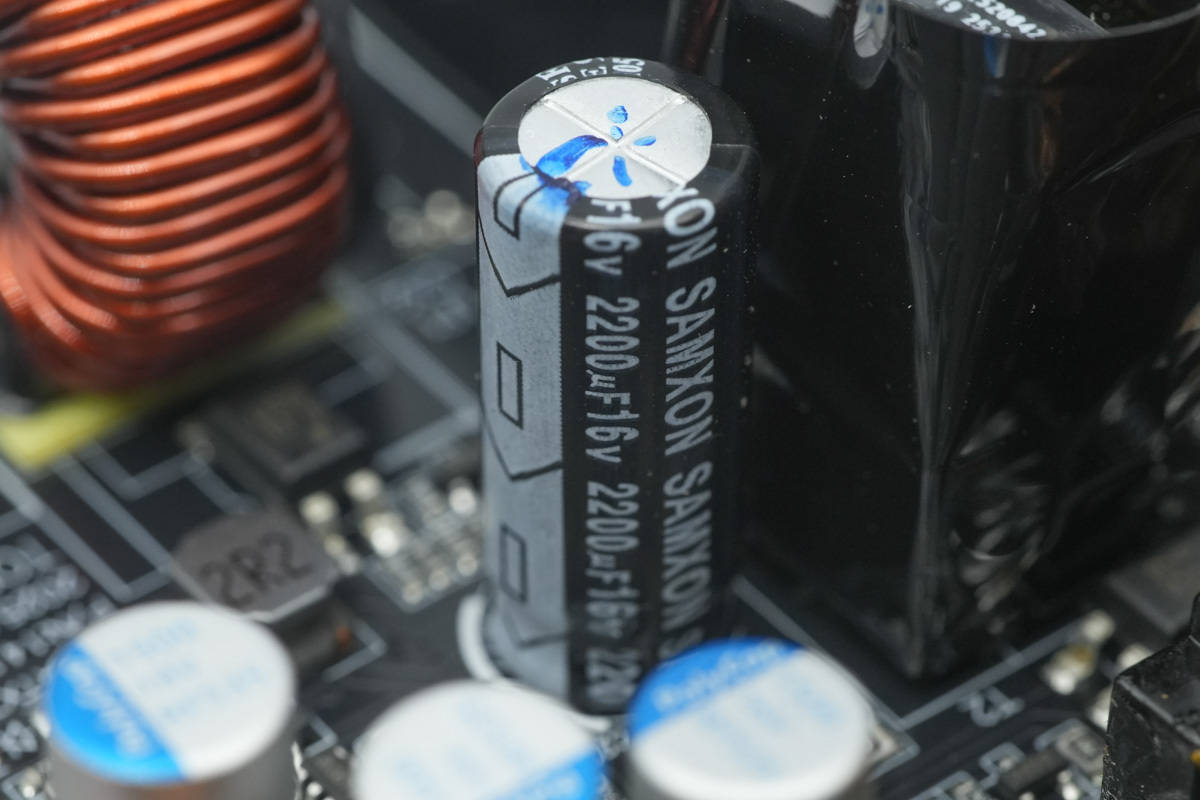

滤波电容来自万裕科技，规格为2200μF16V。

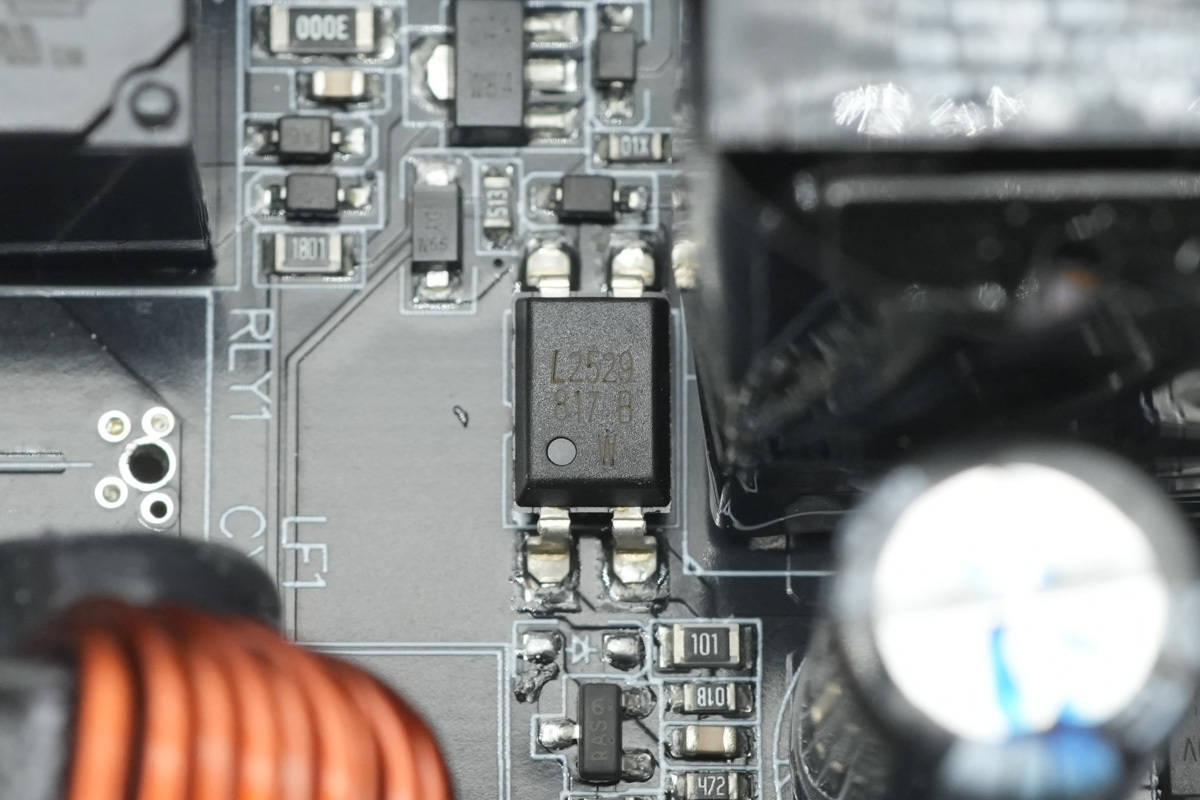

光宝LTV817光耦用于交流检测。

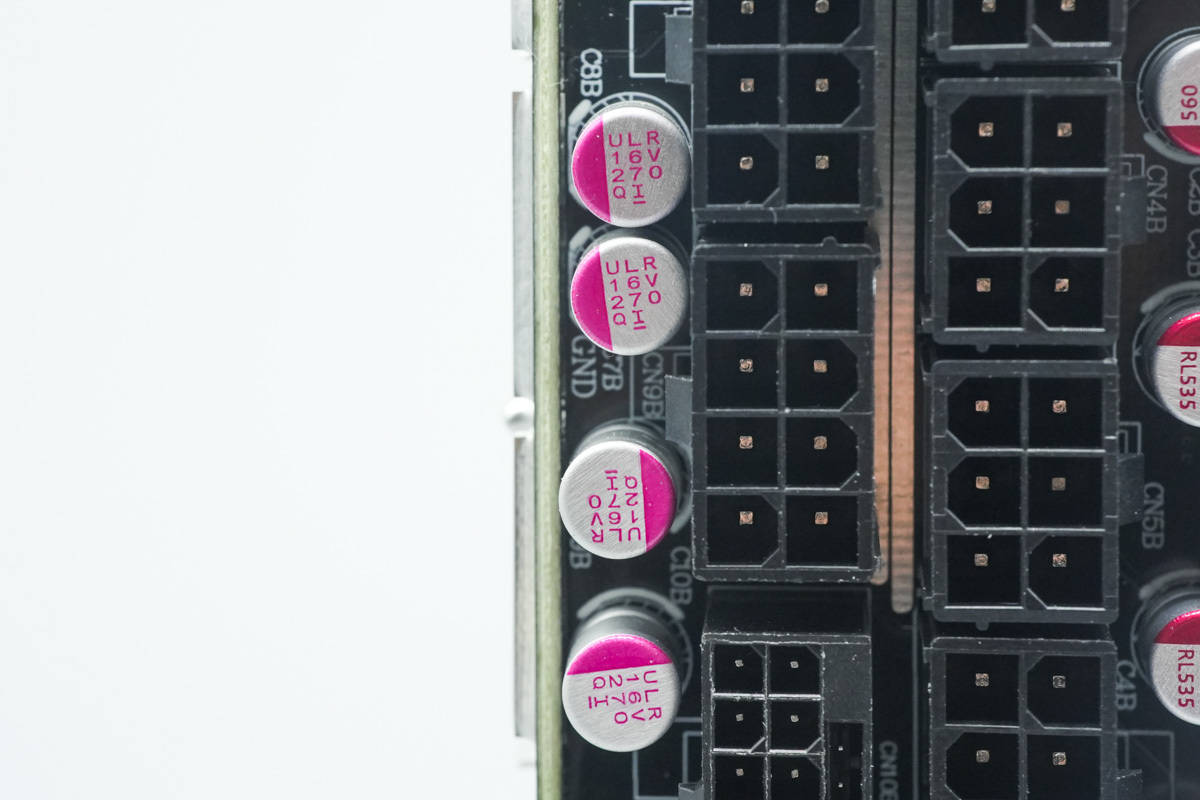

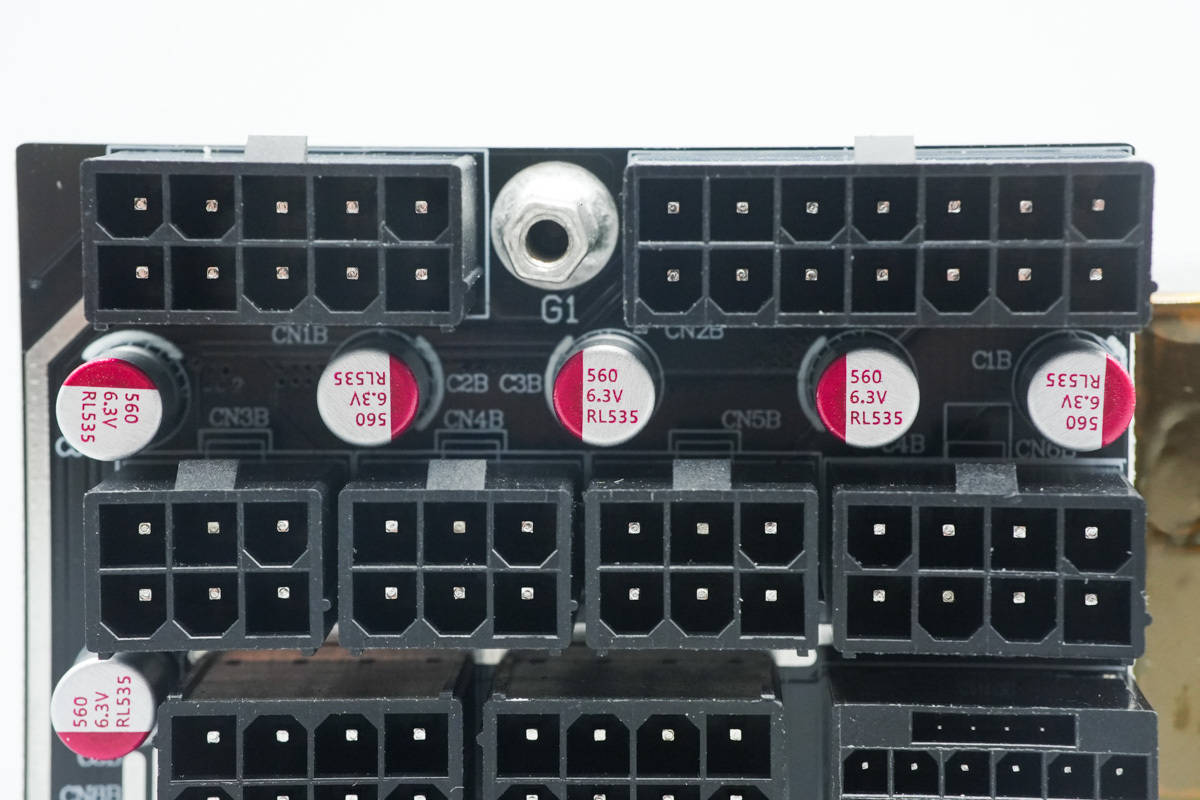

输出小板焊接滤波电容。
滤波电容来自万裕科技，为ULR系列固态电容，规格为16V270μF。

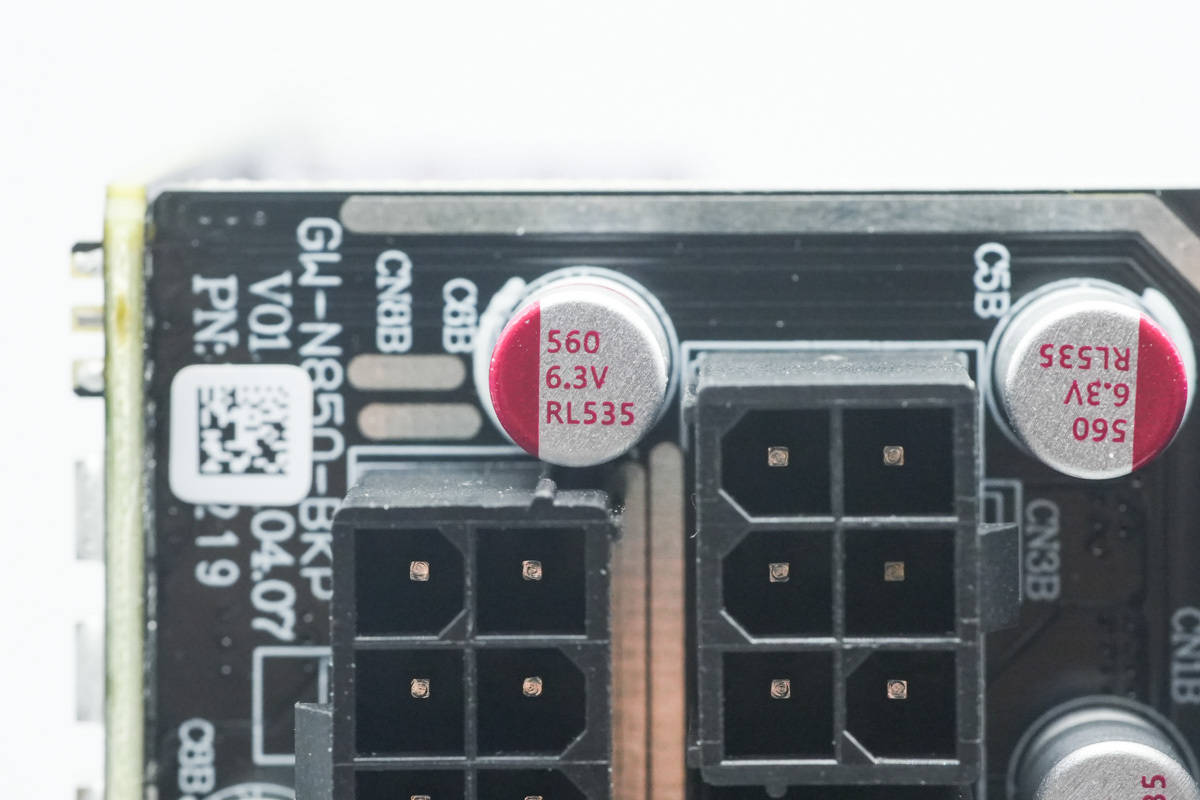

滤波电容来自柏瑞凯，规格为560μF6.3V。
边缘一颗电容规格相同。

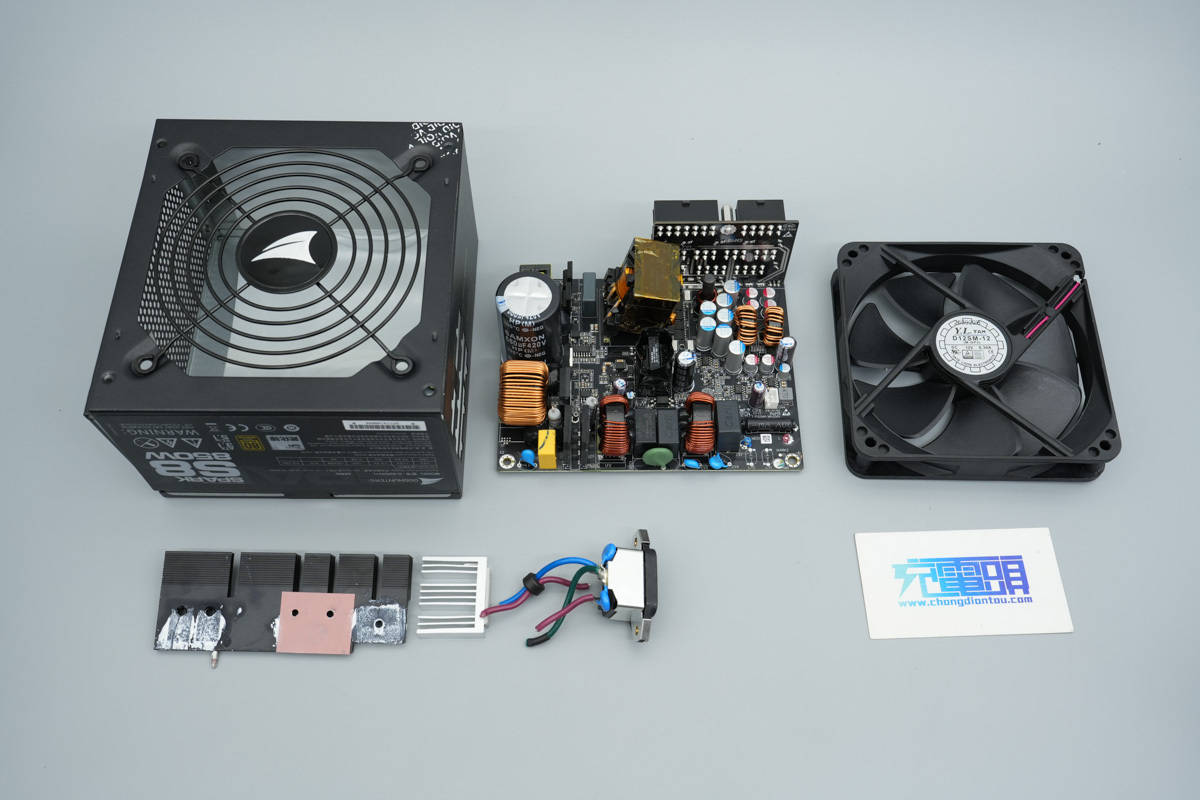

全部拆解一览，来张全家福。
充电头网拆解总结

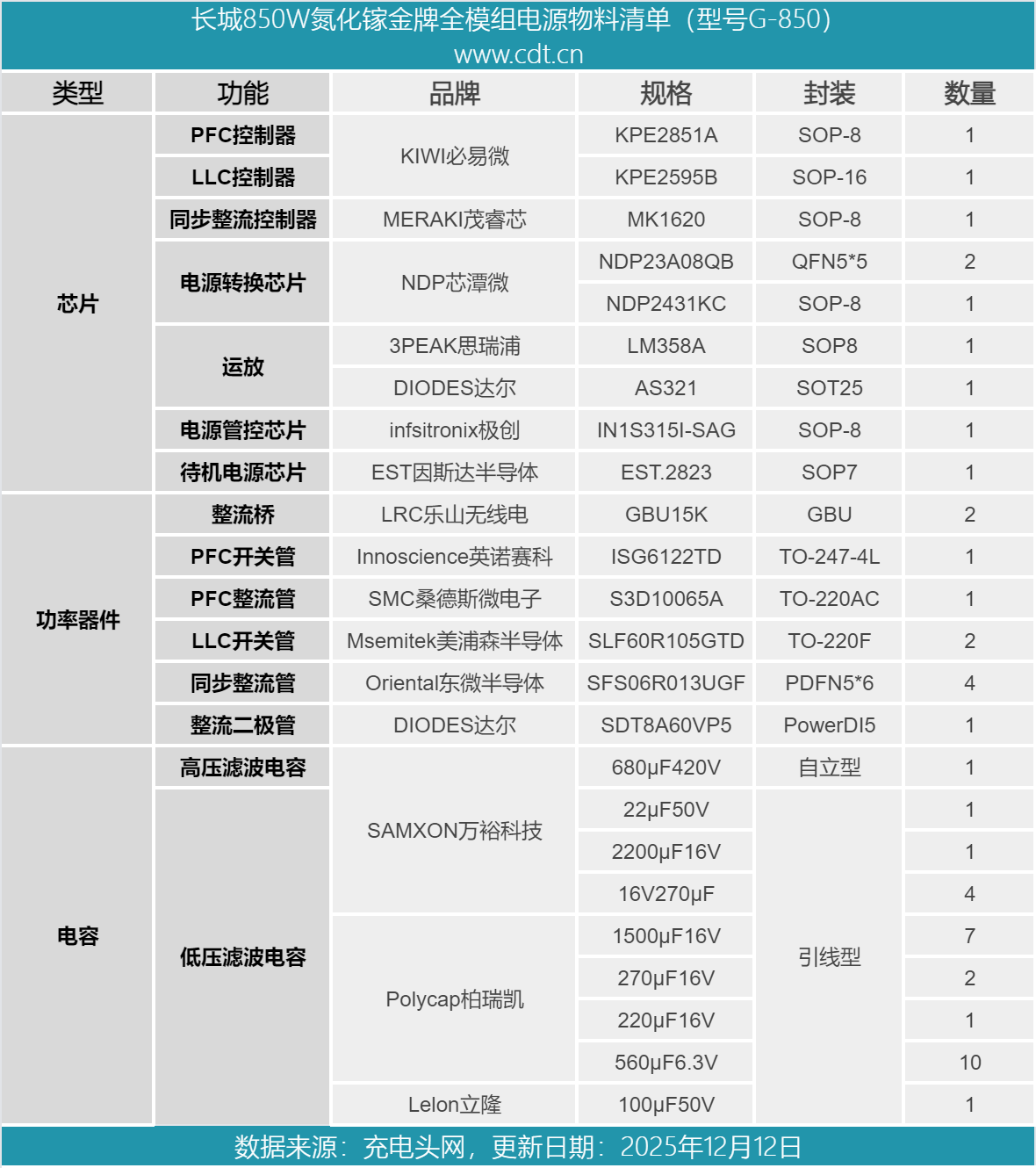

最后附上长城SPARK 850W氮化镓全模组电源的核心器件清单，方便大家查阅。
长城SPARK氮化镓850W电源采用全模组走线设计，符合ATX3.1标准，提供原生12V-2x6 16PIN接口。电源通过了80PLUS金牌认证，采用主动式PFC+半桥LLC+同步整流+DC-DC主流高效架构，具备12V单路大电流输出，满足高性能平台供电需求。
充电头网通过拆解了解到，长城这款电源采用必易微KPE2851A PFC控制器搭配KPE2595B LLC控制器，PFC开关管使用英诺赛科ISG6122TD合封氮化镓芯片，PFC整流管使用桑德斯微电子S3D10065A碳化硅二极管，LLC开关管采用美浦森半导体SLF60R105GTD。
同步整流控制器采用茂睿芯MK1620，搭配使用东微半导体SFS06R013UGF同步整流管。DC-DC降压芯片来自芯潭微，使用极创管控芯片。高压电容来自万裕科技，输出固态电容来自柏瑞凯。电源用料均为国产知名品牌，内部做工扎实可靠。
