一、产品概述

华德电阻HFCL-3015 系列电流感测电阻是一款采用先进技术打造的金属陶瓷电流感测电阻元件，隶属于四端子无侧导长电极产品类别，尺寸规格为特定标准尺寸，能精准满足各类电流检测场景的应用需求。其核心材质选用优质锰铜合金，具备出色的导电性能与稳定性，为精准电流感测提供了坚实基础。

二、产品型号解读

HFCL-3015 系列产品型号编码规则清晰易懂，各部分含义明确：

（1）产品系列号：HFCL3015 代表长电极、四端子、无侧导的产品类型及对应尺寸；

（2）产品材质：M 表示锰铜合金（MnCu alloy），确保电阻元件的优异性能；

（3）产品瓦特数：2W0 即表示该系列产品额定功率为 2.0 Watt，可稳定承受对应功率负载；

（4）产品阻值：阻值范围涵盖 1mΩ - 25mΩ，其中 1mΩ - 4mΩ 对应型号标识为 R001 - R004，5mΩ - 25mΩ 对应型号标识为 R005 - R025，清晰的标识便于用户快速选型；

（5）元件电阻偏差值：D 代表 ±0.5% 的偏差精度，F 代表 ±1% 的偏差精度，用户可根据对检测精度的需求灵活选择。

三、核心参数与规格

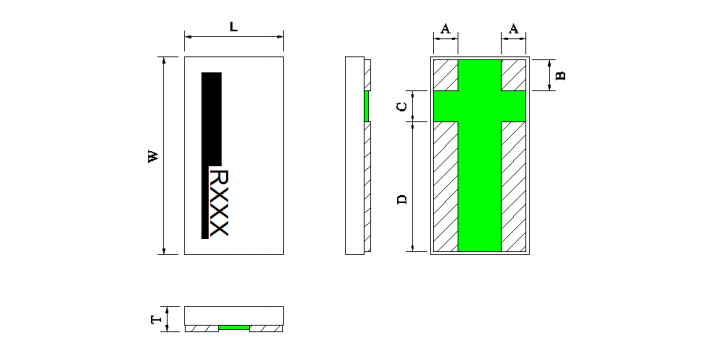

（一）尺寸参数

HFCL-3015 系列产品尺寸精准，各关键维度规格如下：

A：7.60±0.30mm；

B：3.80±0.30mm；

C：0.55±0.20mm；

D：0.75±0.20mm；

E：0.60±0.20mm；

T：0.60±0.20mm。

精准的尺寸控制确保了产品在安装过程中的兼容性与适配性。

合金电阻产品尺寸

（二）电气特性

阻值范围：1mΩ - 25mΩ，其中 1mΩ - 4mΩ 的电阻偏差为 ±1%（F），温度系数（TCR）为 ±100ppm；5mΩ - 25mΩ 的电阻偏差可选 ±0.5%（D）或 ±1%（F），温度系数（TCR）为 ±50ppm，出色的电气性能保障了检测数据的精准可靠。

额定功率：2.0W，在额定环境温度下可稳定持续工作，满足多数应用场景的功率需求。

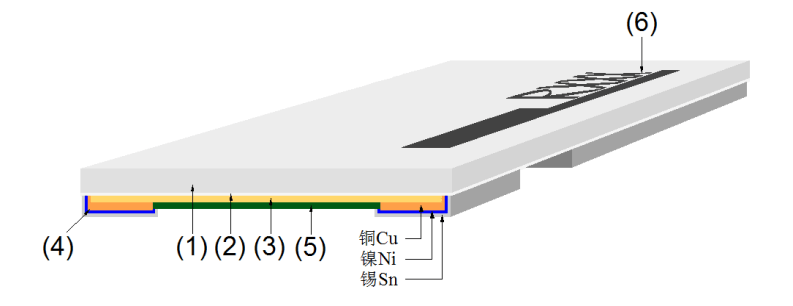

（三）结构与材料

基板：采用氧化鋁陶瓷基板（Alumina Ceramic），具备良好的绝缘性能与散热性能；

粘著层：选用环氧树脂（Epoxy），确保各结构层之间的牢固粘合；

电阻本體：铜合金（Cu - alloy）材质，赋予产品优异的导电与电阻稳定性；

端電極：由锡（Sn）、镍（Ni）、铜（Cu）组成，保障电极的导电性能与抗氧化能力；

保護防焊層：绿色防火级环氧树脂，符合 UL - 94 - V0 要求，有效保护电阻元件免受外界环境影响；

文印防焊層：黑色防火级环氧树脂，符合 UL - 94 - V0 要求，清晰的文印便于产品识别与追溯。

合金电阻结构材料

（四）环境与使用条件

操作温度范围：-55℃ ~ 155℃，可在极端高低温环境下稳定工作，适配多种复杂工况；

存储条件：在温度 + 10℃ ~ 40℃、相对湿度≤75% 的密闭环境下可存放 2 年；在温度 + 10℃ ~ 60℃、相对湿度 95% 的非露天下最多可存放 30 天，便于产品的仓储与周转；

焊接条件：回流焊温度可达 275±5℃，持续时间 20±1sec；烙铁焊接（热风设备）温度为 350℃，持续 3 ~ 5seconds，支持红外、热蒸汽、热风等多种焊接方式，焊接过程中需严格遵循温度规范，避免超温损坏产品。

四、产品特性与可靠性

HFCL-3015 系列电流感测电阻经过多项严苛的可靠性测试，性能稳定可靠：

瞬間過載測試：在 25±2℃环境下，承受 2.5 倍额定功率负载 5 秒，电阻变化量不超过 ±(1.0%+0.5mΩ)；

高低温测试：在 - 55±2℃环境下存放 1000 小时，或在 + 170±2℃环境下存放 1000 小时，电阻变化量均满足 ±(1.0%+0.5mΩ) 要求；

濕度負載壽命測試：在 60±2℃、相对湿度 95% 的环境下，按照 90 分钟通电、30 分钟断电的循环模式工作 1000 小时，电阻变化量不超过 ±(2.0%+0.5mΩ)；

冷熱衝擊測試：经过 - 55℃ 30 分钟、室温 3 分钟、+155℃ 30 分钟、室温 3 分钟的 100 个连续循环测试，电阻变化量符合 ±(1.0%+0.5mΩ) 标准；

抗焊熱性與可焊性測試：浸入 245±5℃锡炉 3±0.5 秒，或经过 275±5℃热风式迴焊炉 20±1 秒，锡覆盖面积超过 95%，电阻变化量满足要求；

机械性能测试：承受 100G 加速度、11ms 振幅时间的 5 次机械冲击，或在特定基板弯曲条件下，电阻变化量均不超过 ±(1.0%+0.5mΩ)，具备较强的抗机械应力能力。

五、焊錫墊尺寸与出货测试

（一）焊錫墊尺寸

为保障焊接效果与产品性能，建议焊锡垫尺寸如下：

P：2.40mm；

W：6.60mm；

D：1.20mm；

V：0.95mm；

E：0.45mm；

该尺寸设计适配本系列产品，可在限定稳定电流下实现可靠焊接与工作。

（二）出货测试

每一批 HFCL-3015 系列产品（每批最大生产数量不超过 500Kpcs）均需经过严格的出货测试，确保产品质量：

外观检查：通过放大镜观察，产品无脏污、不洁、文印错误、破损等缺陷；

尺寸检测：使用校正合格的尺规（如卡尺、千分尺等）检测，确保尺寸在规定范围内；

电阻值测试：在 25℃环境下采用四线量测技术，确保电阻值符合规格要求；

温度系数（TCR）测试：通过四线法分别测量 25℃及 125℃下的电阻值，代入公式计算 TCR 值，确保其在规定范围内；

绝缘电阻测试：利用绝缘测试仪测量防焊层与电阻本體之间的绝缘电阻，确保其不低于 100MΩ。

六、包装信息

（一）包装数量与重量

每包 HFCL-3015 系列产品包含 2000pcs，重量为 360±50g，便于运输与存储管理。

（二）捲輪與密封要求

捲輪规格：A±5mm 为 178mm，N±2mm 为 60mm，W1±1mm 为 17mm，适配行业通用的贴装设备；

密封膠膜剝離強度：剥离强度为 0.1 - 1.0N（10 - 100gf），剥离角度为 165~180°，确保包装的密封性与使用便利性。

七、总结

华德电阻HFCL-3015 系列电流感测电阻凭借精准的阻值控制、稳定可靠的电气性能、严苛的质量检测标准以及适配广泛的应用场景，在电流检测领域展现出卓越的优势。其先进的结构设计、优质的材料选用与全面的可靠性测试，确保了产品在极端环境、复杂工况下的稳定运行。无论是工业控制、汽车电子、电源设备等领域，HFCL-3015 系列电流感测电阻都能为用户提供精准、可靠的电流检测解决方案，是各类电流检测应用的理想选择。未来，我们将持续秉持精益求精的理念，不断优化产品性能，为客户提供更优质的产品与服务。
