电阻焊机数显压力计技术说明
一、产品概述
成都精炬达电子科技有限公司生产的这款JD-HD电阻焊机数显压力计是一款专为电阻焊接工艺设计的高精度压力测量与显示装置，采用应变片传感技术与数字化处理系统，实时监测焊接电极施加于工件的压力参数。该装置具备测量精度高（±0.5%FS）、响应速度快（≤10ms）、抗干扰能力强等特点，适用于点焊机、凸焊机、缝焊机等各类电阻焊设备，可显著提升焊接过程压力参数的可控性，保障焊点强度一致性与焊接质量稳定性。
二、核心功能
- 实时压力监测
搭载高精度应变式压力传感器，采样频率达1kHz，动态捕捉焊接过程中电极压力的瞬态变化，压力测量范围覆盖0-50kN（可选定制0-200kN），满足不同焊接工艺（如低碳钢、铝合金、不锈钢焊接）的压力监测需求。
- 数字化显示与参数设置
配备2.4英寸高清LCD显示屏，实时显示当前压力值、峰值压力、预设压力上下限等参数，支持kPa/MPa/N多种单位切换；通过按键或触摸屏（高端型号）可设置压力报警阈值、采样周期等参数，操作界面采用中文菜单，简洁直观。
- 异常报警与数据记录
当实测压力超出预设上下限时，装置通过声光报警（蜂鸣器+LED指示灯）提醒操作人员，并具备继电器输出功能（可选），可联动控制焊机暂停工作；内置64MB存储空间，可自动记录每次焊接的压力曲线、峰值压力、焊接时间等数据，支持通过USB接口导出至PC端进行数据分析。
- 通讯与集成功能
支持RS485/Modbus RTU通讯协议，可与焊接控制系统、PLC或工业物联网平台对接，实现远程监控与数据追溯；提供标准模拟量输出（4-20mA/0-10V），方便与传统控制系统集成，满足自动化生产线的压力闭环控制需求。

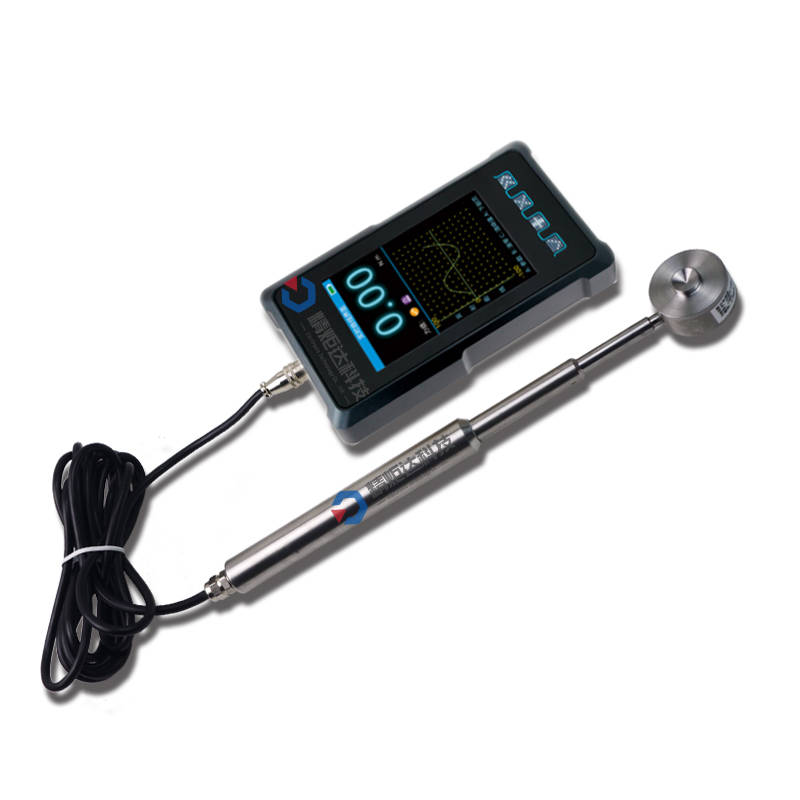

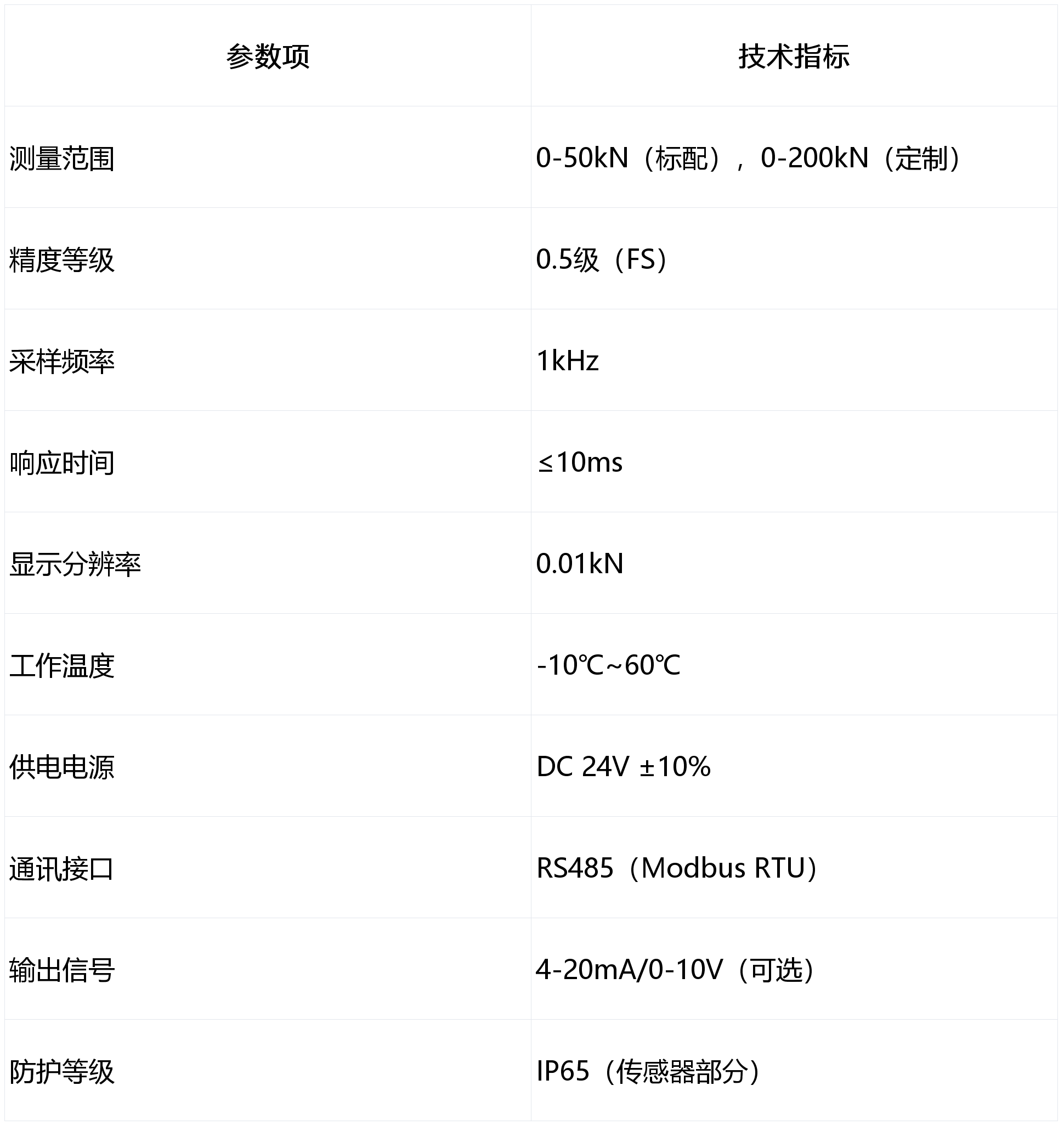

三、技术参数
四、安装与应用
- 安装方式

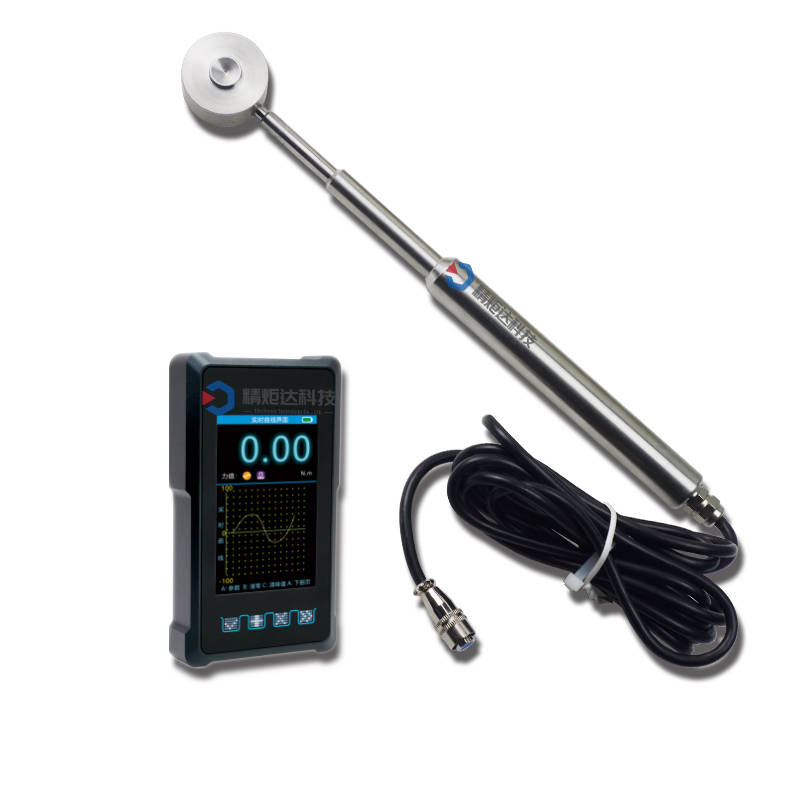

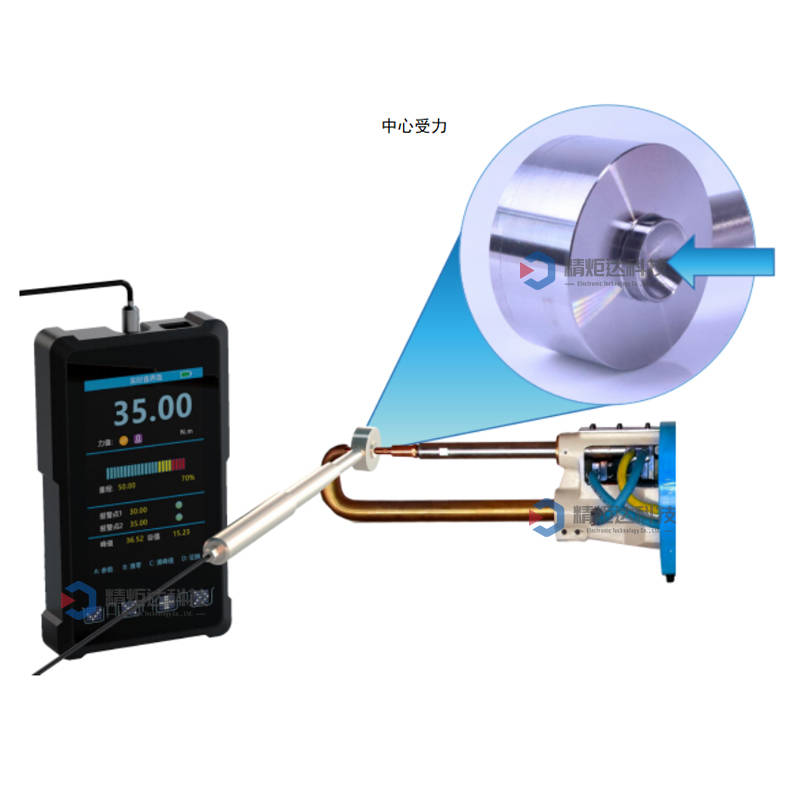

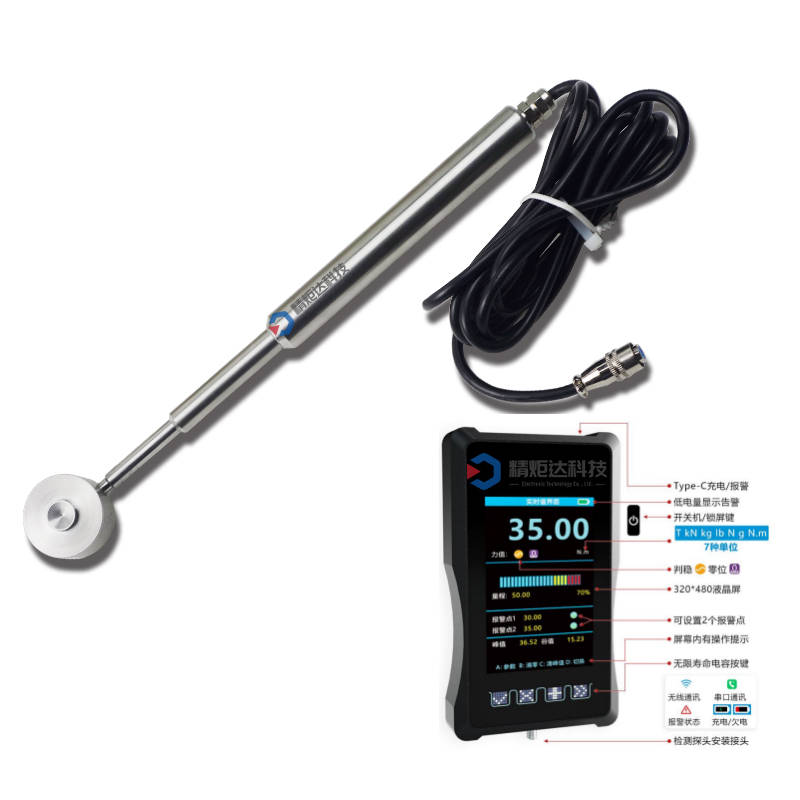

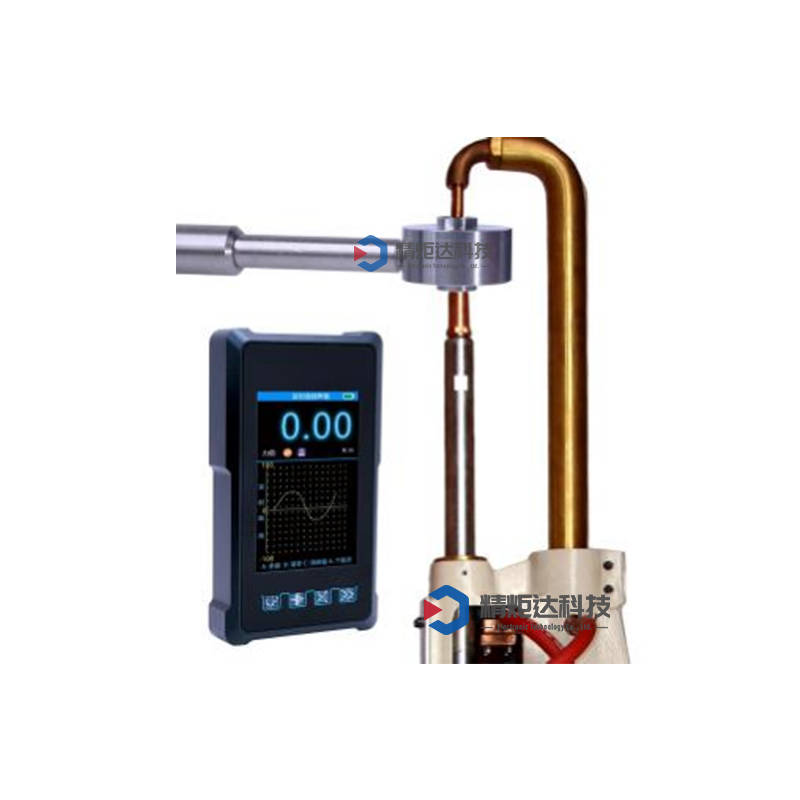

传感器采用法兰或螺纹连接方式安装于焊接气缸活塞杆或电极臂上，确保受力方向与传感器轴线一致；显示控制器可通过导轨安装于控制柜内或面板嵌入式安装，电缆采用屏蔽线，长度建议不超过10米以减少信号干扰。
- 典型应用场景
- 汽车车身焊接：监测点焊过程中电极压力稳定性，避免因压力波动导致的虚焊、飞溅问题；
- 动力电池极耳焊接：精确控制焊接压力，保障极耳与电芯的连接强度及导电性；
- 五金件精密焊接：通过压力曲线分析优化焊接工艺参数，提升产品合格率。
五、注意事项
- 安装时避免传感器承受侧向力或扭矩，以免影响测量精度；
- 定期（建议每半年）使用标准测力计进行校准，确保测量准确性；
- 传感器接线时需区分电源、信号及屏蔽线，避免接错导致设备损坏；
- 在多粉尘、多油污环境中使用时，需加装防护套保护传感器，定期清洁显示屏表面。
六、选型建议
根据焊接工艺需求选择合适的测量范围：低碳钢焊接推荐0-50kN，铝合金等高强度材料焊接推荐0-100kN；自动化生产线建议选择带通讯功能的型号，便于数据追溯与集成；恶劣环境下使用需确认传感器防护等级是否满足现场要求。
