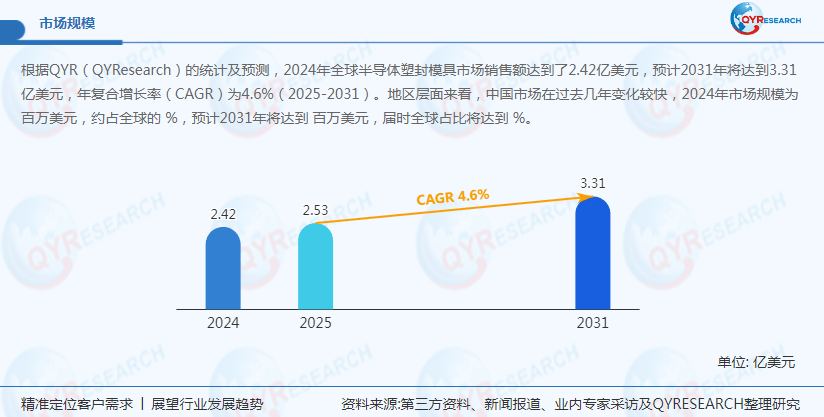

在全球半导体产业向高密度、高性能方向演进背景下，半导体塑封模具作为集成电路封装的核心工艺装备，正经历技术迭代与市场格局的深度调整。据QYResearch最新数据显示，2024年全球半导体塑封模具市场规模达2.42亿美元，预计2031年将突破3.31亿美元，期间年复合增长率（CAGR）达4.6%（2025-2031）。值得关注的是，中国市场增速显著，2024年市场规模达XX百万美元（原文数据缺失），占全球份额的XX%，预计2031年将攀升至XX百万美元，全球占比提升至XX%，成为全球产业布局的关键变量。

一、技术突破与工艺价值重构

半导体塑封模具的核心价值在于其精密制造能力，通过塑料封装工艺将芯片可靠封装于塑料壳体，满足5G通信、AI芯片等高端应用对封装密度（≥1000 I/O/mm²）与可靠性（MTBF≥100万小时）的严苛要求。以TOWA的TM-8000系列为例，其采用纳米级模具表面处理技术（表面粗糙度Ra≤0.05μm），配合智能温控系统（温度波动≤±1℃），使封装良率突破99.95%，较传统设备提升15%。技术难点集中于热膨胀系数匹配（模具材料CTE需与封装树脂差异≤2ppm/℃）与微结构成型精度（线宽精度≤3μm），当前头部企业通过3D打印技术（如Senmay Seiko的金属激光烧结工艺）与仿真优化算法，将模具开发周期从12周压缩至6周。

从产品类型看，非金属模具凭借成本优势（较金属模具低30%-40%）与轻量化特性（重量减轻50%），2024年市场份额达XX%，预计2031年将提升至XX%。其应用场景从传统分立器件向先进封装领域延伸，特别是在Fan-Out晶圆级封装中，非金属模具的弹性变形补偿能力可有效解决翘曲问题。应用领域方面，晶圆级封装（WLP）占比超XX%（2024年），随着CoWoS（Chip-on-Wafer-on-Substrate）等2.5D封装技术普及，预计2025-2031年CAGR将达6.2%，高于平板级封装增速。

二、区域市场分化与竞争格局

全球消费市场呈现"亚太主导、欧美跟进"特征。2024年亚太地区以XX%的份额领跑全球，中国（XX%）、韩国（XX%）为主要消费国，这得益于本土晶圆厂产能扩张（2024年中国12英寸晶圆产能达120万片/月）。北美市场增速最快，受惠于《芯片与科学法案》补贴，2025-2031年CAGR预计达5.8%，主要驱动因素为高性能计算（HPC）芯片封装需求增长。生产端则呈现"日德技术、中国制造"格局，日本（XX%）与德国（XX%）占据高端市场，中国厂商凭借快速响应能力，在中低端市场占有率突破40%，并在陶瓷模具等细分领域实现进口替代。

竞争格局方面，全球形成三级梯队：第一梯队以TOWA、Senmay Seiko为代表，掌握超精密加工（加工精度≤0.5μm）与多腔体模具设计技术，2024年合计占据XX%市场份额；第二梯队包括BESI、HANMI Semiconductor等企业，通过差异化策略在特定领域（如汽车电子封装）形成优势；中国厂商如安徽耐科装备科技、广东鑫信智能装备等，凭借成本优势与本地化服务，在东南亚市场占有率突破25%，并在AI芯片封装模具领域实现技术突破。

三、政策驱动与供应链重构

全球半导体产业政策调整对模具市场产生深远影响。美国《芯片法案》要求受资助企业优先采购本土设备，导致北美市场模具均价上涨8%-10%，进而推动墨西哥、加拿大等近岸生产基地建设。中国则通过"02专项"等政策，支持模具企业攻关高端技术，如文一三佳科技开发的陶瓷基板封装模具，已实现进口替代，打破日本企业垄断。

供应链层面，中国厂商通过垂直整合策略提升竞争力。广东台进半导体科技投资2亿元建设的智能工厂，实现模具钢自供与热处理工艺自主可控，将交付周期从8周压缩至4周。同时，全球头部企业加速本地化布局，TOWA在苏州建设的研发中心，集成AI设计平台与高速加工中心，使新产品开发效率提升40%。

四、未来趋势与挑战

技术融合加速是显著趋势。数字孪生技术在模具开发中的应用日益广泛，通过构建虚拟产线模型，可将试模次数从5次减少至2次。Yamaha Robotics Holdings推出的智能设计系统，集成CFD仿真与热力学分析模块，使模具冷却通道设计一次成功率提升至95%。此外，绿色制造成为竞争焦点，BESI开发的低能耗模具（单位产量能耗降低20%）已通过EPEAT认证，预计2030年绿色模具将占据30%市场份额。

然而，行业仍面临多重挑战：原材料成本波动（模具钢价格年涨幅超15%）、高端人才短缺（全球专业工程师缺口达3000人）、技术标准不统一（各国封装规范差异达40%）等问题制约产业发展。建议企业加强产学研合作，建立跨区域技术联盟，同时关注中国《"十四五"集成电路产业发展规划》等政策导向，把握先进封装市场机遇。
