基本半导体SiC功率模块在固态变压器SST与AIDC智算中心基础设施中的战略应用与技术效能分析

倾佳电子（Changer Tech）是一家专注于功率半导体和新能源汽车连接器的分销商。主要服务于中国工业电源、电力电子设备和新能源汽车产业链。倾佳电子聚焦于新能源、交通电动化和数字化转型三大方向，代理并力推BASiC基本半导体SiC碳化硅MOSFET单管，SiC碳化硅MOSFET功率模块，SiC模块驱动板等功率半导体器件以及新能源汽车连接器。

倾佳电子杨茜致力于推动国产SiC碳化硅模块在电力电子应用中全面取代进口IGBT模块，助力电力电子行业自主可控和产业升级！

倾佳电子杨茜咬住SiC碳化硅MOSFET功率器件三个必然，勇立功率半导体器件变革潮头：

倾佳电子杨茜咬住SiC碳化硅MOSFET模块全面取代IGBT模块和IPM模块的必然趋势！

倾佳电子杨茜咬住SiC碳化硅MOSFET单管全面取代IGBT单管和大于650V的高压硅MOSFET的必然趋势！

倾佳电子杨茜咬住650V SiC碳化硅MOSFET单管全面取代SJ超结MOSFET和高压GaN 器件的必然趋势！

随着全球能源互联网（Energy Internet）架构的推进与人工智能（AI）算力需求的指数级爆发，电力电子基础设施正面临前所未有的技术革新压力。传统的硅基（Silicon-based）功率器件在应对高频、高压及高功率密度的应用场景时，已逐渐逼近其物理极限。碳化硅（SiC）作为第三代宽禁带半导体的代表，凭借其卓越的击穿场强、电子饱和漂移速度及热导率，成为支撑下一代电网与数据中心的核心材料技术。

倾佳电子（Changer Electronics）所代理的深圳基本半导体有限公司（BASIC Semiconductor）碳化硅功率模块产品线，在两大关键前沿领域的应用价值：固态变压器（Solid State Transformer, SST）中的高频隔离DC/DC变换环节，以及AI数据中心（AIDC）800V直流配电系统中的固态断路器（Solid State Circuit Breaker, SSCB）保护应用。

通过对BMF系列半桥模块、BMZ系列单开关模块及BMCS系列双向开关模块的技术参数、拓扑适应性及热机械可靠性的详尽分析，本研究揭示了先进封装技术（如AMB氮化硅基板、低感设计）与SiC芯片特性相结合，如何解决SST的高频软开关难题及AIDC配电中的极速故障切除挑战。分析表明，基本半导体的SiC模块方案不仅能够显著提升系统效率与功率密度，更通过解决“热”与“保护”两大痛点，为构建高韧性、高能效的数字能源基础设施提供了关键的硬件支撑。

1. 宏观技术背景：能源数字化与算力高能耗的双重挑战

1.1 硅基极限与宽禁带半导体的崛起

电力电子技术的发展史，本质上是功率半导体材料的演进史。在过去几十年中，硅（Si）基IGBT（绝缘栅双极型晶体管）和MOSFET统治了中高压功率变换领域。然而，在SST和AIDC等新兴应用中，硅材料的物理瓶颈日益凸显：

• 开关损耗限制频率提升： 硅IGBT存在拖尾电流（Tail Current），导致关断损耗较高，限制了开关频率通常在20kHz以下。这直接阻碍了变压器与无源元件的体积缩减。
• 耐压与导通电阻的矛盾： 硅器件的漂移区电阻随耐压的2.5次方增加。为了维持合理的导通损耗，高压硅MOSFET必须具有很大的芯片面积，但这又增加了寄生电容，进一步限制了速度。

碳化硅（SiC）材料的引入打破了这一僵局。SiC的临界击穿场强是硅的10倍，这意味着在相同的耐压等级下，SiC器件的漂移层厚度仅为硅的1/10，掺杂浓度可提高100倍 。这种物理特性带来了三大系统级红利：

1. 极低的特定导通电阻（Specific RDS(on)）： 在高压下仍能保持极低的导通损耗。
2. 高频开关能力： 极小的寄生电容和无拖尾电流特性，使得SiC MOSFET能够以数十甚至上百kHz的频率运行，大幅提升功率密度。
3. 高温工作能力： 宽禁带特性允许芯片在更高结温（Tj≥175∘C）下稳定工作，简化散热设计 。

1.2 倾佳电子代理并力推基本半导体SiC模块在固态变压器SST与AIDC智算中心基础设施中的战略应用

在这一技术转型的关键窗口期，供应链的专业化分工显得尤为重要。倾佳电子作为专注于功率半导体与新能源汽车连接器的专业分销商，不仅承担着物流交付的职能，更在技术方案选型、应用支持及国产化替代进程中扮演着“技术桥梁”的角色 。

基本半导体（BASIC Semiconductor）作为中国碳化硅功率器件的领军企业，掌握了从芯片设计、晶圆制造到模块封装的全产业链核心技术。其推出的Pcore™系列、E1B/E2B系列以及L3封装的大功率模块，采用了包括氮化硅（Si3N4）AMB基板、银烧结工艺及低感互连设计在内的多项先进技术 。倾佳电子通过代理这些高性能产品，精准切入了SST与AIDC这两大对性能要求最为苛刻的增量市场，致力于推动国产SiC模块在高端电力电子应用中的全面替代 。

2. 固态变压器（SST）：电网边缘的智能节点

2.1 SST架构演进与技术痛点

传统的工频变压器（LFT）虽然可靠，但体积庞大、重量重，且缺乏电压调节和谐波治理能力。固态变压器（SST），又称电力电子变压器（PET），通过引入高频变换环节，实现了电压等级变换与电气隔离的同时，具备了潮流控制、无功补偿、交直流混合接口等“能源路由器”的功能 。

典型的三级式SST架构包括：

1. 输入级（AC/DC）： 将中压交流电整流为高压直流电（MVDC），通常采用级联H桥（CHB）或模块化多电平（MMC）结构。
2. 隔离级（DC/DC）： 这是SST的核心，利用高频变压器实现电压变换和电气隔离。该级需要在高频下处理巨大的功率流，是损耗和体积的主要来源。
3. 输出级（DC/AC）： 将低压直流逆变为工频交流供给负载，或直接输出直流。

技术痛点： SST商业化的最大阻碍在于效率与成本。传统硅基方案为了降低损耗，不得不降低开关频率（<5kHz），导致高频变压器体积缩小有限，且多级变换使得系统总效率难以突破96%-97% 。SiC技术的引入，特别是针对隔离DC/DC级，是突破这一瓶颈的唯一路径。

2.2 隔离DC/DC级的高频化挑战

在SST中，隔离DC/DC级通常采用双有源桥（Dual Active Bridge, DAB）或CLLC谐振变换器拓扑。这两种拓扑都依赖于软开关技术（ZVS/ZCS）来降低开关损耗，但随着频率提升（目标20kHz-100kHz），器件的动态特性变得至关重要 。

• 频率与磁性元件体积： 变压器的体积与其工作频率成反比。将频率从工频（50Hz）提升至中频（20kHz），理论上可将变压器体积缩小两个数量级以上。然而，频率提升带来了呈指数级增加的开关损耗（Psw∝fsw）和磁芯损耗 。
• 软开关的实现： DAB变换器通过调节移相角来控制功率流。为了实现零电压开通（ZVS），必须利用变压器的漏感或外加电感能量来抽取MOSFET输出电容（Coss）中的电荷。如果Coss过大，或者开关速度不够快（死区时间限制），ZVS范围将变窄，导致轻载效率急剧下降 。

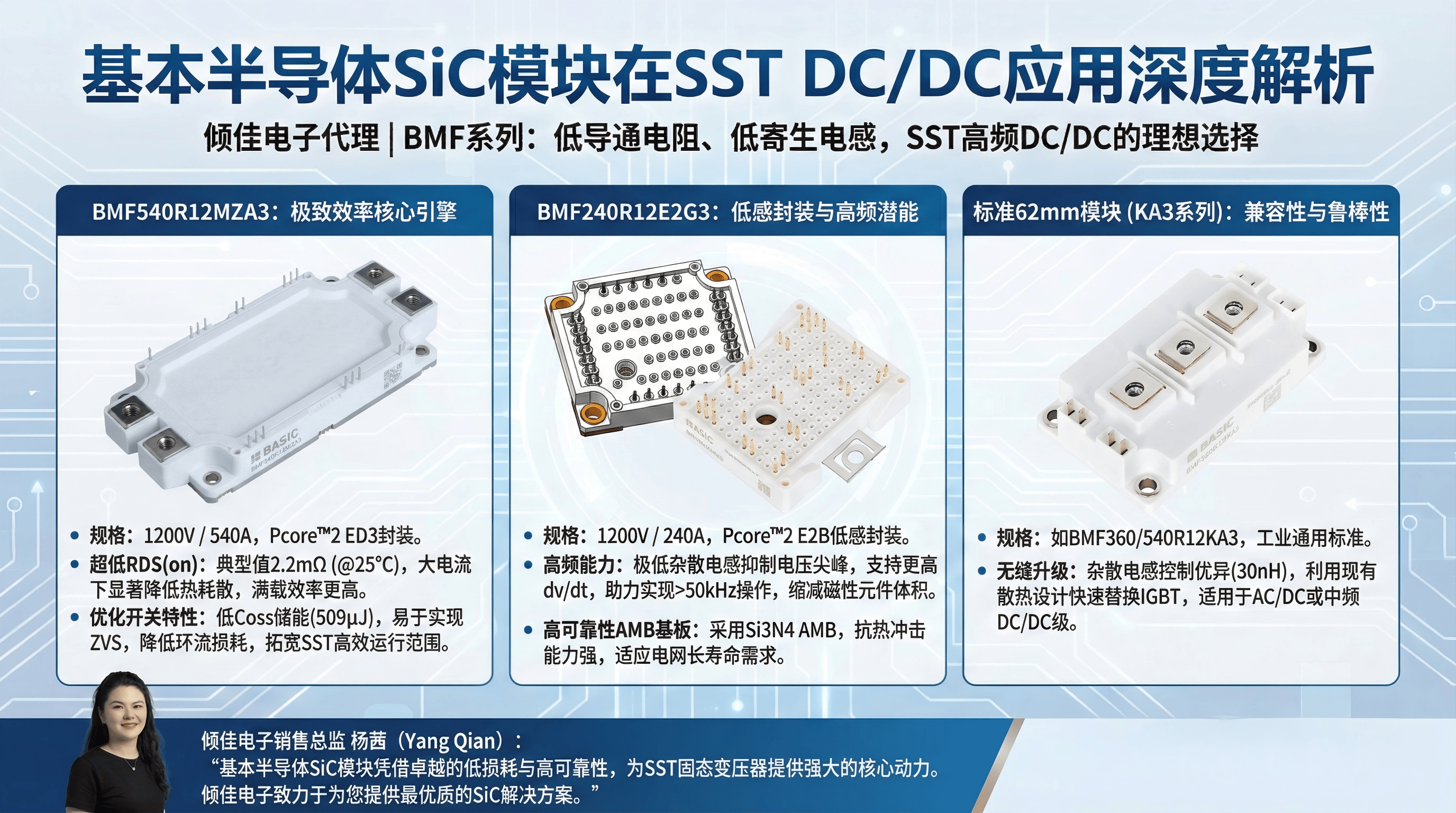

3. 基本半导体半桥SiC模块在SST DC/DC中的应用深度分析

倾佳电子代理的基本半导体半桥SiC模块（BMF系列），凭借其低导通电阻、低寄生电感及优化的体二极管特性，成为SST高频DC/DC级的理想选择。本节将重点分析BMF540R12MZA3、BMF240R12E2G3及标准62mm模块在DAB/CLLC拓扑中的应用效能。

3.1 模块特性与拓扑匹配性

3.1.1 BMF540R12MZA3：极致效率的核心引擎

BMF540R12MZA3是一款1200V、540A的半桥模块，采用Pcore™2 ED3封装 。

超低导通电阻（RDS(on)）： 在Tvj=25∘C时，典型值为2.2 mΩ；即便在175∘C的高温下，也仅上升至3.8 mΩ 。

• 应用洞察： 在SST应用中，大电流工作是常态。导通损耗与电流的平方成正比（Pcond=I2⋅RDS(on)）。2.2 mΩ的极低电阻意味着在处理几百安培的电流时，BMF540能显著降低热耗散，提升系统满载效率。相比同规格IGBT，其导通压降不随电流线性增加，且无拐点电压，在轻载下效率优势更明显。

开关特性： 数据手册明确指出其为“高速开关模块”且具有“低开关损耗” 。

• 应用洞察： 虽然具体Eon/Eoff数值在摘要中未详列，但其Coss储能仅为509 μJ（@800V）。在软开关拓扑中，较小的Eoss意味着更容易实现ZVS，尤其是在轻载条件下，所需的励磁电流更小，从而降低了环流损耗，拓宽了SST的高效运行范围。

3.1.2 BMF240R12E2G3：低感封装与高频潜能

BMF240R12E2G3（1200V, 240A）采用Pcore™2 E2B封装，主打低寄生电感设计 。

低寄生电感（Low Stray Inductance）： 该模块设计强调低感特性 。

• 物理机制： 在高频（>20kHz）高压（800V）开关过程中，回路中的杂散电感（Lσ）会产生巨大的电压尖峰（Vspike=Lσ⋅di/dt）。这不仅增加了器件的电压应力，限制了开关速度（需要增大栅极电阻Rg来减缓di/dt），还会产生严重的电磁干扰（EMI）。
• SST应用价值： 低感封装允许设计者使用更小的Rg，从而实现更快的开关速度（更高的dv/dt和di/dt）。这直接减少了开关过程中的重叠损耗，使得在SST中推行50kHz甚至更高频率成为可能，进一步缩减高频变压器的体积。

AMB氮化硅基板（Si3N4 AMB）： 该模块采用了活性金属钎焊（AMB）的Si3N4陶瓷基板 。

• 可靠性洞察： 相比传统的氧化铝（DBC-Al2O3）或氮化铝（DBC-AlN），Si3N4具有极高的断裂韧性（Fracture Toughness）和抗热冲击能力 。SST通常作为电网关键设备，需承受数十年的日夜负荷波动带来的热循环应力。AMB基板能有效防止铜层剥离，显著延长模块在恶劣电网环境下的使用寿命 。

3.1.3 标准62mm模块（BMF360/540R12KA3）：兼容性与鲁棒性

对于现有的工业设计升级，基本半导体提供了标准62mm封装的SiC模块，如BMF360R12KA3（360A）和BMF540R12KA3（540A）16。

• 性能参数： BMF540R12KA3在25∘C下的典型RDS(on)为2.5 mΩ 。虽然采用传统封装，但其杂散电感控制在30 nH ，对于标准封装而言已属优秀。
• 应用场景： 这类模块非常适合SST中的AC/DC整流级或对频率要求稍低（如10-20kHz）的DC/DC级，利用其庞大的热容和标准化的安装接口，实现对传统IGBT方案的直接性能升级。

3.2 提升DAB/CLLC变换器性能的关键机制

3.2.1 优化死区时间与提升占空比利用率

在DAB和CLLC拓扑中，死区时间（Dead Time）必须足够长以保证ZVS的实现，但又必须足够短以防止体二极管长时间导通导致损耗。

• SiC优势： 基本半导体的SiC模块具有极快的开关速度（如BMF540的td(on)仅百纳秒级），且无IGBT的拖尾电流效应。这允许控制器设置极短的死区时间。
• 体二极管特性： 传统Si MOSFET的体二极管反向恢复特性极差，一旦ZVS失败，二极管导通后的反向恢复电流会产生巨大的损耗和EMI。基本半导体的SiC模块对体二极管反向恢复行为进行了优化（Qrr极低），或者集成SBD（肖特基势垒二极管），几乎消除了反向恢复损耗。这使得SST在全负载范围内运行更加稳健，即使在非理想ZVS工况下也不会发生器件损坏或效率大幅滑坡 。

3.2.2 热管理与功率密度

SST追求高功率密度（kW/L）。基本半导体SiC模块支持175°C的结温运行 ，且RDS(on)随温度上升的幅度远小于硅器件。

• 数据对比： BMZ0D60MR12L3G5在25∘C时电阻为1.0 mΩ，在175∘C时仅为1.8 mΩ，增加不到一倍 。相比之下，硅器件在同样温升下电阻可能增加2-3倍。
• 系统效益： 这种热稳定性允许设计者适当缩小散热器体积，或者在相同的散热条件下输出更大的功率，直接提升了SST的功率密度指标。

4. AIDC直流配电保护：800V架构下的安全防线

4.1 AI算力引发的配电革命

随着ChatGPT等大模型应用的普及，单机柜功率密度正从传统的5-10kW飙升至100kW甚至更高 。在如此高的功率下，传统的48V直流配电面临巨大的电流挑战（100kW @ 48V ≈ 2083A），导致母线排巨大、铜损惊人（I2R损耗）。

• 800V DC架构的兴起： 为了解决能效和布线问题，AIDC正加速向800V直流配电（通常为+/- 400V或单极800V）演进 。电压提升20倍，电流可降至原来的1/20，损耗降至1/400。

4.2 直流保护的物理挑战

然而，800V直流系统带来了极大的保护难题：

• 无过零点（No Zero Crossing）： 交流电每秒有100次过零点，机械断路器利用过零点熄弧。直流电没有过零点，机械断路器拉开时，电弧会持续燃烧，烧毁触点甚至引发火灾 。
• 极速短路电流上升： 数据中心直流系统阻抗极低，一旦短路，电流会以极高的di/dt上升，瞬间达到数万安培。机械断路器毫秒级（ms）的动作速度太慢，无法在设备损坏前切断故障。

固态断路器（SSCB） 应运而生。利用功率半导体实现微秒级（μs）的无弧关断，是保障800V AIDC安全运行的唯一解。

5. BMZ与BMCS系列模块在AIDC固态断路器中的应用

基本半导体的BMZ0D60MR12L3G5和BMCS002MR12L3CG5模块是专为SSCB应用设计的“特种部队”。它们采用了专门的L3封装，具备极低的导通电阻和强大的浪涌电流耐受能力。

5.1 BMZ0D60MR12L3G5：单向保护的极致利器

5.1.1 技术规格深度解析

拓扑结构： 单开关（Single Switch）。这意味着模块内部所有芯片并联作为一个超大功率开关使用。

电流能力： 连续漏极电流（芯片级）高达1140 A（@Tc=100∘C）。这是一个惊人的数字，意味着极大的芯片面积和极低的热阻。

导通电阻： 典型值仅为1.0 mΩ（含端子电阻）。在200A的负载电流下，导通压降仅为0.2V，损耗仅40W，对于高密度机柜而言完全可控。

端子限制： 数据手册诚实地标注了端子连续电流限制为280 A 。

• 应用解读： 这看似矛盾，实则精妙。SSCB的主要任务是“通态低损耗”和“瞬态抗冲击”。巨大的芯片面积（1140A能力）主要是为了降低RDS(on)以减少常通损耗，并提供巨大的脉冲电流（IDRM=2280A）耐受能力，以便在短路发生的最初几微秒内，在保护动作之前，芯片不会因过热而炸裂。280A的端子限制符合实际单路服务器机柜的配电需求。

5.1.2 在AIDC中的应用场景

• 源级保护（Source Protection）： 安装在电源架（Power Shelf）输出端或列头柜（PDU）。由于电源到负载通常是单向流动，BMZ0D60MR12L3G5作为单向SSCB的核心开关，能够以微秒级速度切断下游短路故障，保护昂贵的电源模块和上游电网，同时完全消除电弧风险。

5.2 BMCS002MR12L3CG5：双向流动的智能守护者

5.2.1 拓扑创新：共源极双向开关

BMCS002MR12L3CG5 采用了共源极双向开关（Common-Source Bidirectional Switch） 拓扑 。

• 结构原理： 内部集成了两个背靠背（反串联）连接的SiC MOSFET，共用源极（Source）。
• 双向阻断与导通： 单个MOSFET由于体二极管的存在，只能阻断一个方向的电压。背靠背结构使得模块能够阻断双向电压（D1P到D2P，或D2P到D1P），并能控制双向电流的通断。
• 共源极优势： 两个MOSFET共用源极，意味着只需要一套浮地驱动电源即可同时驱动两个管子（或者独立驱动），大大简化了栅极驱动电路的设计复杂度 。

5.2.2 在AIDC电池备份单元（BBU）中的应用

现代AIDC为了平抑AI训练的脉冲峰值功耗（Peak Shaving），在直流母线上直接挂载了大型电池储能系统（Battery Backup Unit, BBU）。

双向需求： 正常运行时，母线向电池充电（电流流入）；市电故障或峰值负荷时，电池向母线放电（电流流出）。

保护逻辑： 传统的接触器无法快速切断直流短路，且无法区分双向故障。BMCS模块作为BBU的出口保护开关（Battery Disconnect Unit, BDU）：

• 充电故障保护： 防止母线过压损坏电池。
• 放电短路保护： 当母线短路时，电池瞬间释放的能量极为恐怖（高达数万安培）。BMCS模块必须在短路电流上升的初期（例如达到1000A时）瞬间切断，防止电池爆炸。其1.2 mΩ的超低内阻 保证了电池充放电的高效率。

5.3 智能保护与L3封装优势

BMZ和BMCS系列均采用了L3封装，具有以下针对保护应用的优化设计：

1. 集成PTC热敏电阻： 模块内部集成了PTC温度传感器 。在SSCB应用中，不仅要看电流，还要看温度。通过实时监测芯片温度，控制器可以实现“热记忆”保护，在过载初期进行预警或降额，防止机械断路器那种“非黑即白”的跳闸导致的算力中断。
2. 铜基板与高过载能力： 铜基板提供了极大的热容，允许模块在故障切除前的瞬间承受巨大的热冲击（I2t）。
3. 极低电感设计： 在切断数千安培的故障电流时，回路电感会产生极高的关断过电压（L⋅di/dt）。L3封装的低感设计配合外部吸收电路，能有效将过电压钳位在安全范围内（<1200V），保护开关本身不被击穿。

6. 结论：构建高韧性数字能源底座

深圳市倾佳电子有限公司（简称“倾佳电子”）是聚焦新能源与电力电子变革的核心推动者：

倾佳电子成立于2018年，总部位于深圳福田区，定位于功率半导体与新能源汽车连接器的专业分销商，业务聚焦三大方向：

新能源：覆盖光伏、储能、充电基础设施；

交通电动化：服务新能源汽车三电系统（电控、电池、电机）及高压平台升级；

数字化转型：支持AI算力电源、数据中心等新型电力电子应用。

公司以“推动国产SiC替代进口、加速能源低碳转型”为使命，响应国家“双碳”政策（碳达峰、碳中和），致力于降低电力电子系统能耗。代理并力推BASiC基本半导体SiC碳化硅MOSFET单管，BASiC基本半导体SiC碳化硅MOSFET功率模块，BASiC基本半导体SiC模块驱动板等功率半导体器件以及新能源汽车连接器。

通过对基本半导体SiC功率模块的深入技术剖析，结合倾佳电子的市场布局，我们可以得出以下结论：

1. SST的高频化引擎： 基本半导体的BMF系列半桥模块，特别是BMF540R12MZA3，以其低开关损耗、低寄生电感和优异的体二极管特性，完美契合了固态变压器中DAB和CLLC等高频软开关拓扑的需求。它们使得SST的工作频率提升至20kHz-100kHz成为可能，从而大幅降低了系统体积与重量，是电网柔性化改造的关键赋能者。
2. AIDC的安全基石： 在AI数据中心迈向800V直流配电的必然趋势下，BMZ0D60MR12L3G5和BMCS002MR12L3CG5模块提供了不可替代的固态保护方案。其微秒级的故障切除能力、超低导通损耗以及双向控制能力，解决了直流电弧难以熄灭的物理难题，为高密度算力设施提供了本质安全保障。
3. 材料与封装的胜利： 氮化硅AMB基板、银烧结工艺及低感封装技术的应用，确保了这些模块在长期高温、高应力环境下的可靠性，满足了工业级与电网级设备的严苛寿命要求。

综上所述，倾佳电子代理的基本半导体SiC模块不仅是分立的电子元器件，更是推动能源互联网与AI算力基础设施迭代升级的核心战略资源。对于正在设计下一代SST和AIDC配电系统的工程师而言，采用这些先进SiC方案将是实现高效率、高密度与高可靠性目标的最佳路径。

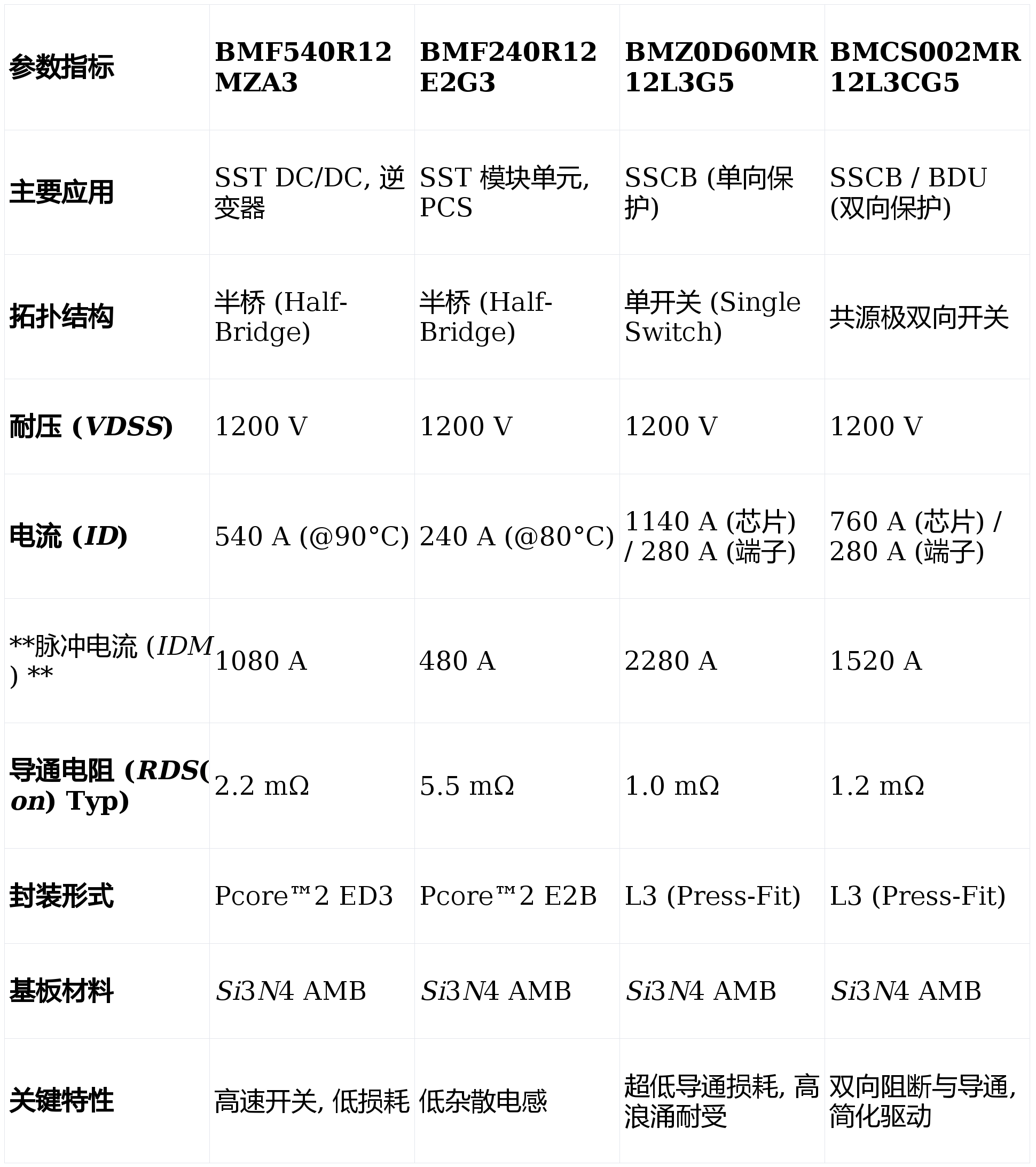

附录：核心模块技术参数对比表
