安规电容，顾名思义，其核心特性在于 “安全” 二字。当它在电路中失效时，不会引发电击风险，能切实保障人身安全，这也是它与普通电容最本质的区别。普通电容在外部电源断开后，内部储存的电荷往往会保留较长时间，存在触电隐患，而安规电容则能避免这种情况。从外观来看，安规电容多呈现蓝色、黄色、灰色或红色，易于识别。

一、安规电容的两大类型

1. 安规 X 电容 X 电容跨接在电力线的 “L-N” 之间，主要作用是抑制差模干扰。它通常采用金属化薄膜作为介质，容量在 uF 级别。从外观上看，X 电容多为方型，类似盒子形状，表面会清晰标注安全认证标志、耐压值以及相关标准等信息。需要注意的是，X 电容虽属于 CBB 电容的范畴，但并非所有 CBB 电容都能作为 X 电容使用，必须满足特定的安规标准才行。

X 电容跨接在电力线的 “L-N” 之间，主要作用是抑制差模干扰。它通常采用金属化薄膜作为介质，容量在 uF 级别。从外观上看，X 电容多为方型，类似盒子形状，表面会清晰标注安全认证标志、耐压值以及相关标准等信息。

2. 安规 Y 电容 一般为陶瓷类电容器，常常成对出现，外观多为扁圆形，颜色以蓝色较为常见，主要用于抑制共模干扰，容量在 nF 级别。由于受到漏电流的限制，Y 电容的容量不能过大。Y 电容适用于隔离场合，按照 IEC 标准，Y1 产品的电气间隙最小为 8.0㎜，Y2 产品的电气间隙不低于 6.3㎜，足够的安全距离可避免高压通电时发生拉弧现象。

二、安规电容的选择要点

1. 耐压选择 X 型安规电容根据耐压值分为 X1、X2、X3 三种。在安全等级中，它们允许的峰值脉冲电压过电压等级不同：X1 为 2.5kV＜X1≤4.0kV，X2≤2.5kV，X3≤1.2kV。在实际应用中，X2 电容因性能均衡而被广泛选用。

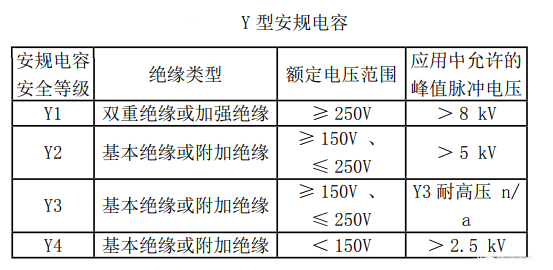

Y 型安规电容的安全等级划分则与电压相关：Y1≥250V，允许峰值脉冲电压＞8KV；150V≤Y2≤300V，允许峰值脉冲电压＞5KV；Y4＜150V，允许峰值脉冲电压＞2.5KV。选择时，需根据不同电路的需求，匹配合适耐压值的安规电容，既不能过大也不能过小。

1. 认证类型 安规电容必须通过相关认证，这是其安全性的重要保障。安规认证涵盖产品安全认证、环境认证、能源认证等多个方面，不同国家和地区有不同的安规规定，部分还属于强制认证。常见的认证包括中国的 CQC 认证、德国的 VDE 认证、美国的 UL 认证、欧盟的 ENEC 认证、韩国的 KC 认证等。在选择安规电容时，要根据应用场合和目标市场，选用具备相应认证的产品。

三、安规电容的广泛应用

1. X 安规电容的应用

• 抑制电磁干扰：这是 X 电容最常见的作用。它的两根引脚跨接在零线和火线之间，适用于高频、直流、交流、耦合以及跨接脉冲电路等场景，能够承受过压冲击。通常情况下，X 电容会与电阻并联使用，以起到泄放电荷的作用。

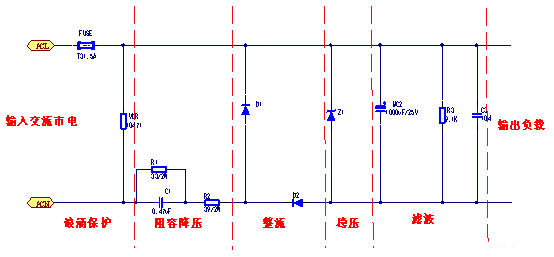

• 阻容降压：在成本要求较低的产品中，X 电容常被用于阻容降压。其工作原理是利用电容在特定交流信号频率下产生的容抗来限制最大工作电流。当在电容器上串联一个阻性元件时，阻性元件两端的电压和功耗由其自身特性决定。因此，电容降压实际上是利用容抗限流，电容器在电路中起到限制电流和动态分配电压的作用。

• 滤波：X2 安规电容可用于直流滤波，并且可以并联使用以增强滤波效果。

1. Y 安规电容的应用

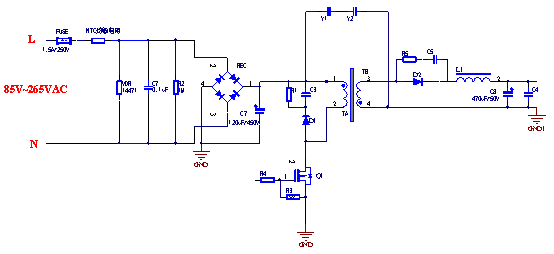

在隔离式开关电源中，初级和次级之间常加 Y 电容，目的是为次级的共模电流提供回路到初级，减少共模电流对输出的影响。Y 电容串接在高压地和低压地之间，有时会采用两个 Y 电容串联，以提高高压地和低压地之间的耐压。若出现耐压不足导致安规电容无法通过耐压测试的情况，可选用高压陶瓷电容作为 Y 电容。

Y 电容常见的接法有四种：一是接在输入端，与共模电感组成滤波器，L 和 N 分别对 PE 加；二是接在储能大电容的正负端对 PE 加；三是接在输出端对 PE 加；四是跨接在变压器的原副边之间。

总之，安规电容凭借其独特的安全特性和多样的功能，在各类电子设备中发挥着不可或缺的作用，了解其特性与应用，对于电路设计和安全保障具有重要意义。
