LTC3025线性稳压器的概述及特性分析
创始人
2025-05-26 18:07:28
0次
LTC3025是一款微功耗VLDO™（极低压差）线性稳压器，工作输入电压低至0.9V。该器件能够提供300mA输出电流，典型压差仅为45mV。运行内部基准电压源和LDO电路需要BIAS电源，输出电流直接来自IN电源以实现高效调节。内部基准电压低至0.4V，因此可将LTC3025的输出电压设置为比常见的LDO（0.4V至3.6V电压范围）更低的电压。输出电压可通过两个超小型SMD电阻设置。
LTC3025具有低静态电流，使其非常适合用于电池供电系统。对于3节NiMH和单节锂离子应用，BIAS电压可直接从电池中提供，输入可来自高效率降压稳压器，从而提供高效率、低噪声输出。

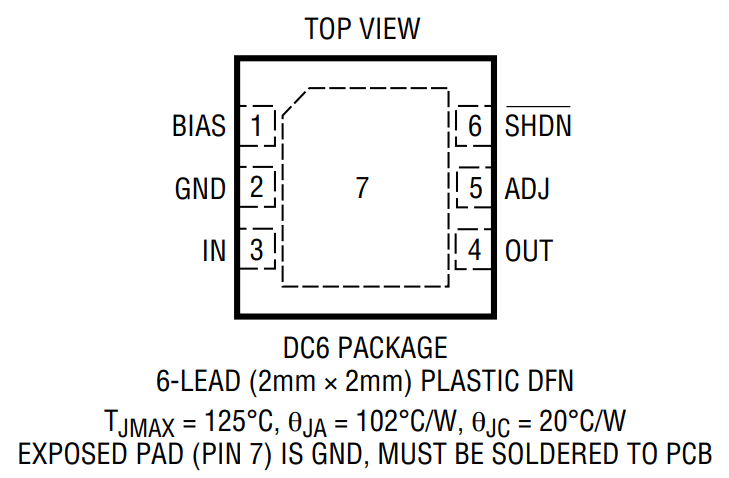

其他特性包括高输出电压精度、出色的瞬态响应、使用低至1μF的超低ESR陶瓷电容提供的稳定性、短路、热过载保护和输出电流限制。LTC3025采用采用纤巧、扁平(0.75mm) 的6引脚DFN (2mm × 2mm)封装。
特性
• 宽输入电压范围：0.9V 至 5.5V
• 可在采用陶瓷电容器时稳定
• 非常低压差：45mV (在 300mA)
• 可调输出范围：0.4V 至 3.6V
• ±2% 电压准确度 (在整个温度和电源负载范围)
• 低噪声：80μVRMS (10Hz 至 100kHz)
• BIAS 电压范围：2.5V 至 5.5V
应用
• 低功耗手持式设备
• 低电压逻辑电源
• DSP电源
• 蜂窝电话
• 便携式电子设备
• 手持式医疗仪器
• 用于开关电源噪声抑制的后置调节器
