LT1762低压差稳压器芯片的概述及特性分析
创始人
2025-05-26 18:07:37
0次
LT®1762系列是微功率、低噪声、低压差稳压器。这些器件能够提供 150mA 的输出电流和一个 270mV 的压差电压。该系列专为在电池供电型系统中使用而设计，25μA 的低静态电流使其成为一种理想的选择。静态电流处于良好受控状态；与采用其他许多稳压器不同，这系列在降压时的静态电流并不上升。
LT1762 稳压器的一个重要特点是具有低输出噪声。在增设一个外部 0.01μF 旁路电容器的情况下，输出噪声将降至 20μVRMS (在一个 10Hz 至 100kHz 的带宽之内)。LT1762 稳压器可在采用低至 2.2μF 的输出电容器时保持稳定。可以采用小的陶瓷电容器，而不像其他稳压器那样必需使用串联电阻。

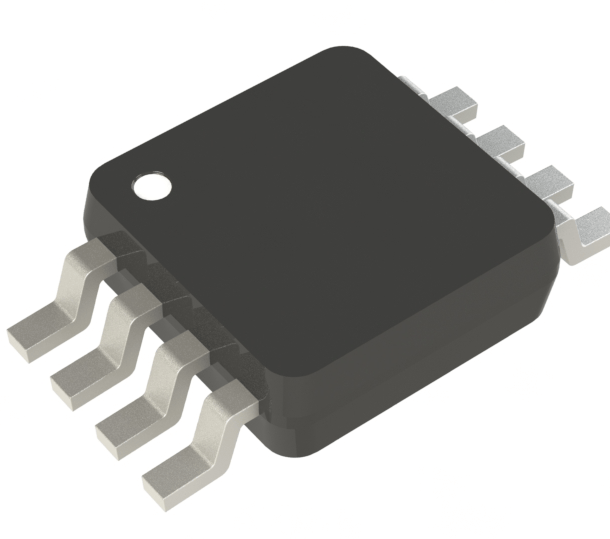

内部保护电路包括反向电池保护、电流限制、热限制和反向电流保护。这些器件可提供2.5V、3V、3.3V 和 5V 的固定输出电压，并可用作一款具一个 1.22V 基准电压的可调型器件。LT1762 稳压器采用 8 引脚 MSOP 封装。
特性
• 低噪声：20μVRMS (10Hz 至 100kHz)
• 低静态电流：25μA
• 宽输入电压范围：1.8V 至 20V
• 输出电流：150mA
• 非常低的停机电流：< 1μA
• 低压差电压：270mV
• 无需保护二极管
• 固定输出电压：2.5V、3V、3.3V、5V
• 可调输出范围：1.22V 至 20V
• 可在采用 2.2μF 输出电容器时保持稳定
• 可在采用铝电容器、钽电容器或陶瓷电容器时保持稳定
• 反向电池保护功能
• 无反向电流
• 过流和过热保护功能
• 8 引脚 MSOP 封装
应用
蜂窝电话
电池供电系统
频率合成器
噪声敏感仪器系统
