外加电流恒电位仪（二合一恒电位仪管道）的工作原理基于电化学防腐原理和负反馈控制原理，通过自动调节输出电流，使被保护金属管道的电位始终稳定在设定的保护电位范围内，从而抑制金属的阳极溶解反应，达到防腐目的。以下是其核心工作原理的详细说明：

一、系统组成与功能

1. 电源模块：将市电（如220V交流电）转换为直流电，为整个系统提供稳定的电能。电源模块需具备过载保护、短路保护等功能，确保设备安全运行。
2. 控制电路：包含比较放大器、移相触发器等核心部件，负责监测并调整电极电位。比较放大器将参比电极测量的电位与设定的保护电位进行比较，若存在电位差，则输出误差信号；移相触发器根据误差信号调节脉冲的移相时间，控制极化回路中可控硅的导通角，从而调整输出电压和电流。
3. 参比电极：放置在被保护金属管道附近的电解质环境中（如土壤或水），提供一个稳定的电位参考点。常用的参比电极有硫酸铜参比电极（CSE）和锌参比电极，其电位受环境影响较小，能够准确反映管道的实际电位。
4. 辅助阳极：与被保护金属管道形成电流回路，使电流能够传导到管道上。辅助阳极通常采用高硅铸铁阳极或混合金属氧化物（MMO）阳极，具有耐腐蚀、寿命长等特点。深井阳极适用于长输管道或密集管网，可减少地表电流散失，扩大保护范围。

二、工作原理详解

1. 电位设定与监测：

• 控制单元根据被保护金属的种类、所处环境（如土壤类型、海水盐度等）设定一个保护电位值。例如，对于钢铁在海水环境中的保护，保护电位一般设定在-0.75V至-0.85V（相对于银/氯化银参比电极）。
• 参比电极实时监测被保护金属管道的电位，并将该电位值作为取样信号反馈给控制电路。

1. 信号比较与反馈调节：

• 控制电路将取样信号与设定的保护电位进行比较。若取样信号高于保护电位，表明管道电位偏正，存在腐蚀风险。
• 此时，控制电路立即启动反馈调节机制，通过调整电源模块的输出电压或电流，使极化电流增大。极化电流通过辅助阳极传导到被保护管道，使管道表面的电位降低。
• 调节过程是连续的，直到取样信号与保护电位相等，即管道电位恢复到设定值为止。

1. 恒电位保持：

• 一旦管道电位达到或低于保护电位，恒电位仪会根据反馈信号适当调整输出电流，维持管道电位在保护电位附近。
• 在环境变化（如土壤湿度、温度变化）或管道破损面积变化时，恒电位仪能够动态调整输出电流，确保保护电位始终处于国际标准（如ISO 15589-1）要求范围内。

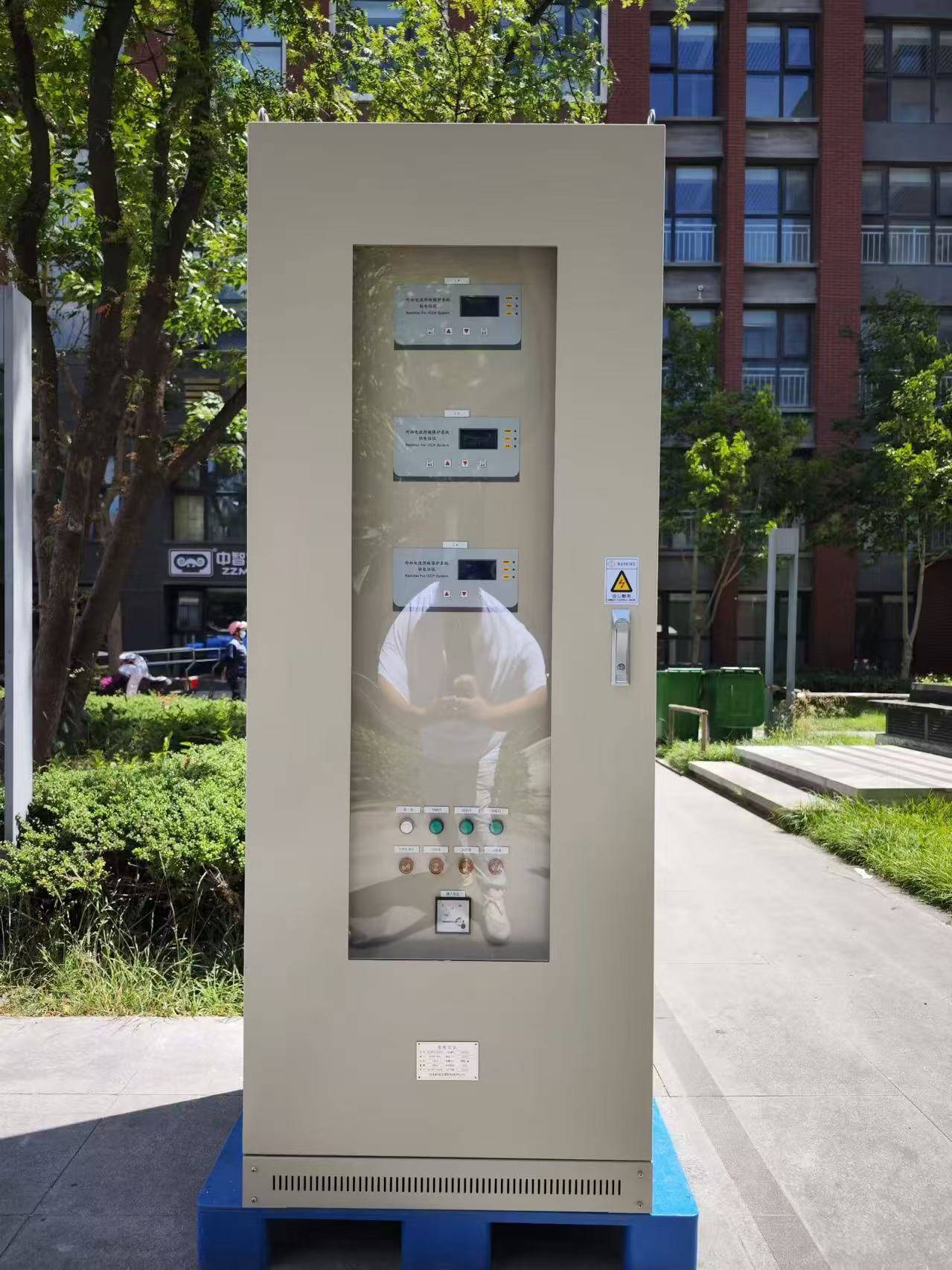

三、二合一设计特点

“二合一”设计通常指一台设备集成了两套独立的恒电位仪系统，具有以下优势：

1. 高可靠性：当一套系统出现故障时，另一套系统可自动切换投入运行，确保阴极保护不间断。
2. 维护便捷：两套系统可独立进行维护和检修，减少停机时间。
3. 灵活配置：可根据实际需求调整两套系统的输出参数，满足不同工况下的保护需求。
