一、选址与基础施工

1. 选址要求
2. 光照条件：选择光照充足、阴影遮挡少的位置，确保太阳能板高效发电。
3. 保护区域：位于阴极保护系统的阳极保护区域内，便于监测管道电位。
4. 环境适应性：避开强电磁干扰源（如发电机组、高压线）、长效参比电极正上方及交通要道，选择地基坚实、通风良好、无积水的区域。
5. 测试桩定位：测试桩应安装在管道附近（≤50米），减少信号衰减，同时便于维护。
6. 基础施工
7. 挖掘基坑：在选定位置挖掘深≥1.5米的工作坑，确保测试桩稳固安装。
8. 参比管安装：将参比管埋入测试桩一侧，埋深约1米，管帽露出地面，便于后续操作。
9. 回填与夯实：参比管安装后，用土回填并压实，确保管体稳定。

二、设备安装与接线

1. 测试桩本体安装
2. 将钢制测试桩放入基坑一侧，确保垂直度与稳定性。
3. 安装传感器安置钢架（如需），根据桩径确定声波测管数量，预留孔槽并固定。
4. 参比电极与试片安装
5. 参比电极：将长效参比电极放入参比管中间位置，回填土至电极上方10厘米。
6. 试片：在参比管内呈星形分布安装三组试片（自然试片、极化试片、电流试片），间距10厘米，引线从穿线孔引出。

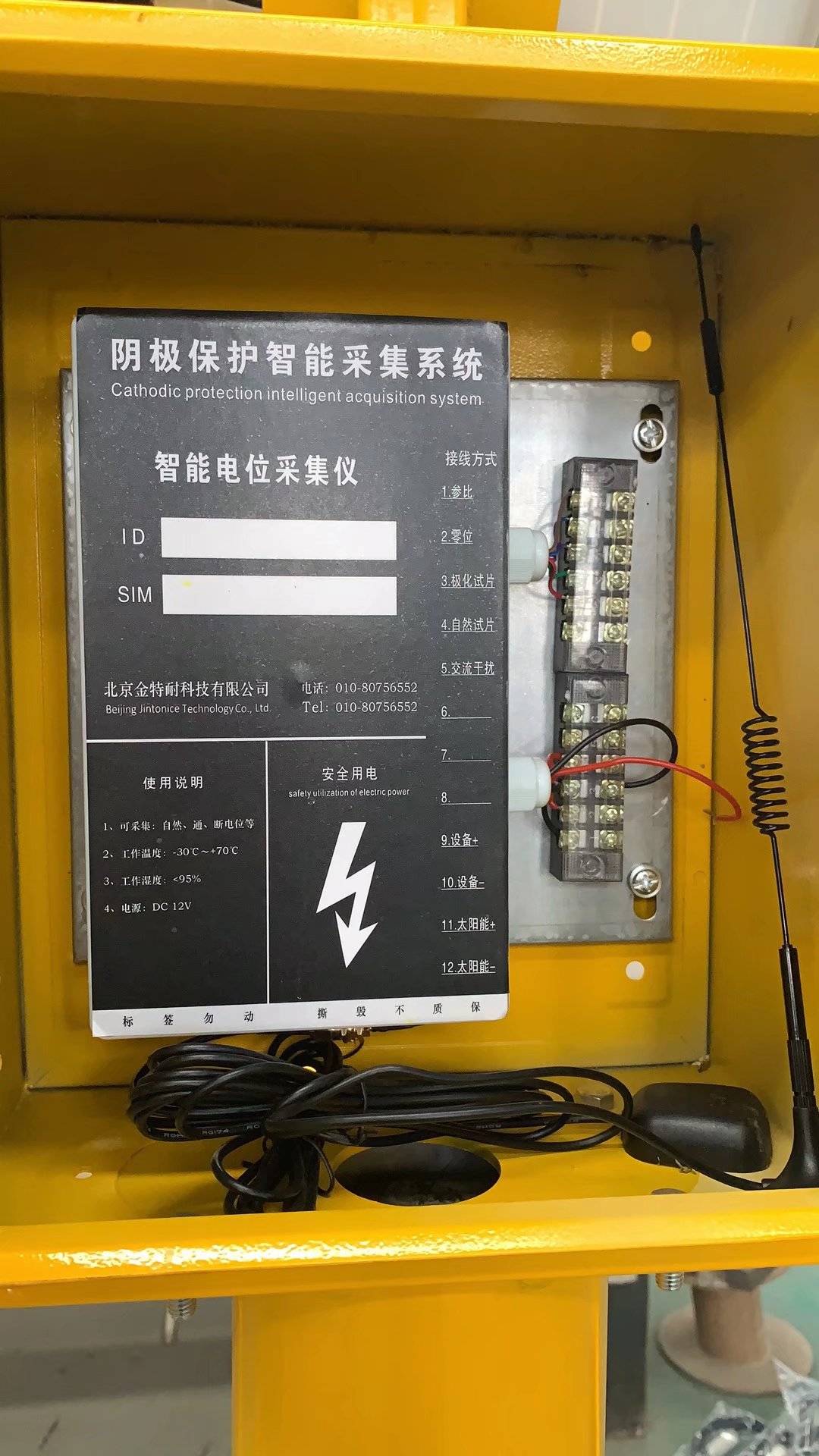

7. 采集仪与防雷模块安装
8. 防雷模块：从测试桩上方窗口送入防雷模块，接线端连接至接线排红色接线端。
9. 采集仪：将智能电位采集仪从上方窗口送入，通过6孔航空插头与防雷模块连接。
10. 电池组：安装高容量锂电池至测试桩上部，通过2孔航空插头与采集仪连接。
11. 天线：测试桩顶部预装4G天线和定位天线，引线通过专用小插孔与采集仪连接。
12. 接线与固定
13. 线路顺序：下行线路接线顺序为阳极线、管道线、参比线、三个试片线，红色和黑色接线端左右两两对应。
14. 电缆固定：使用铜鼻子压紧固定所有线缆，留有不少于10%的余量，避免因沉降拉断。
15. 设备固定：将采集仪放入桩体内专用卡座，整理线路并固定，确保无晃动。

三、调试与验收

1. 系统调试
2. 电位测量：使用万用表或便携式参比电极测量管道电位，确保数值与采集仪显示一致。
3. 通信测试：确认SIM卡激活、信号强度达标（≥-85dBm），平台显示设备在线。
4. 功能验证：检查设备指示灯（电源、通信、信号），利用本地显示屏或蓝牙APP查看实时数据是否合理。
