在PCB设计中,避免使用直角布线是一条基本规则。这主要基于信号完整性、制造可靠性和电磁兼容性三个方面的考虑。

1. 阻抗突变导致信号反射
当信号在传输线中传播时,其特性阻抗需要保持连续。走线的宽度直接影响特性阻抗。在直角拐角处,走线外侧的路径比内侧长得多,导致拐角处的有效线宽突然增加。这个宽度的突变会引起特性阻抗的局部变化。
对于高速信号,这种阻抗不连续点会产生信号反射。一部分信号能量会被反射回源端,导致接收端的信号出现振铃、过冲或边沿退化,严重时会造成数据错误。使用45度角或圆弧走线,可以有效保持线宽的恒定,使阻抗变化平滑,从而减少反射。

2. 直角尖角产生电磁辐射
根据电磁学原理,电流在流过尖锐的导体拐角时,电荷会在此聚集。这个尖角相当于一个微小的天线,尤其在高频下,更容易产生不必要的电磁辐射,成为电磁干扰源。这不仅可能干扰板上的其他电路,也可能使产品难以通过电磁兼容认证。平滑的拐角能显著降低这种辐射效应。
3. 生产工艺中的潜在问题
在PCB制造过程中,蚀刻环节可能会在直角拐角处出现“过腐蚀”或“残留”现象。过于尖锐的内角可能因腐蚀液流动不畅而残留多余的铜箔;而外角则可能因腐蚀过度而变细,影响电流通过能力。虽然现代工艺对此问题已有较大改善,但避免直角仍是保证生产一致性的良好设计习惯。

总结

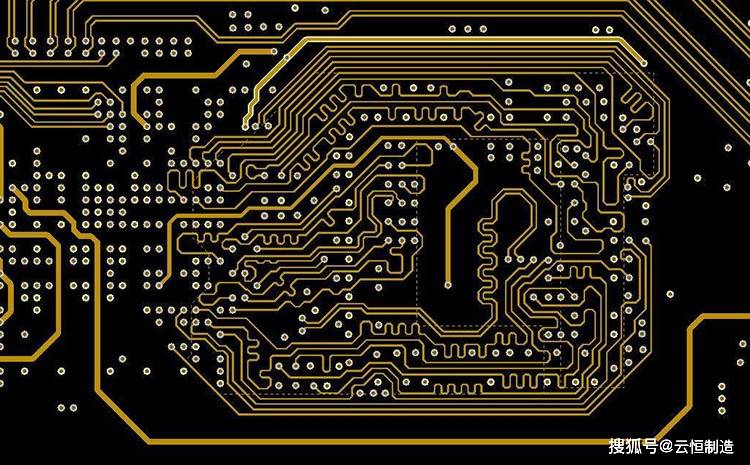

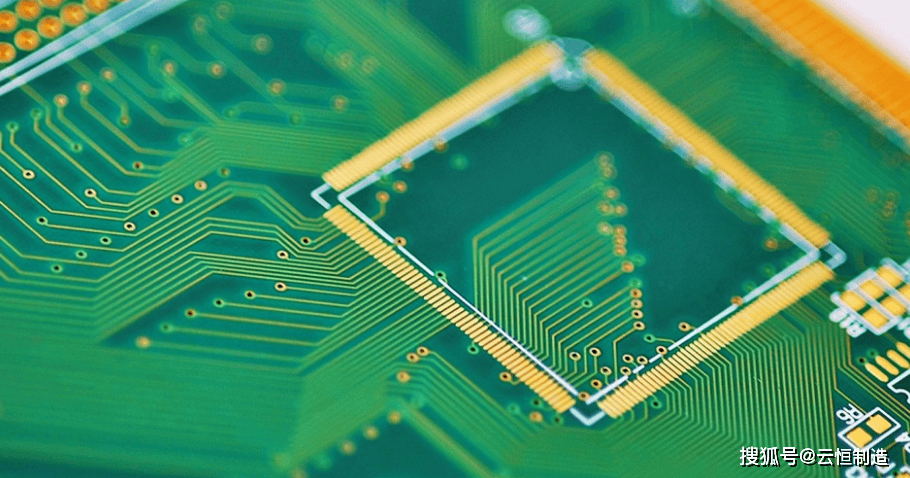

在PCB布线中,尤其是在高速、高频或高密度设计中,工程师会采用45度角走线和圆弧走线这两种方式来替代直角走线。总的来说,避免直角布线是确保PCB电气性能稳定、可靠生产的一项重要设计准则。
