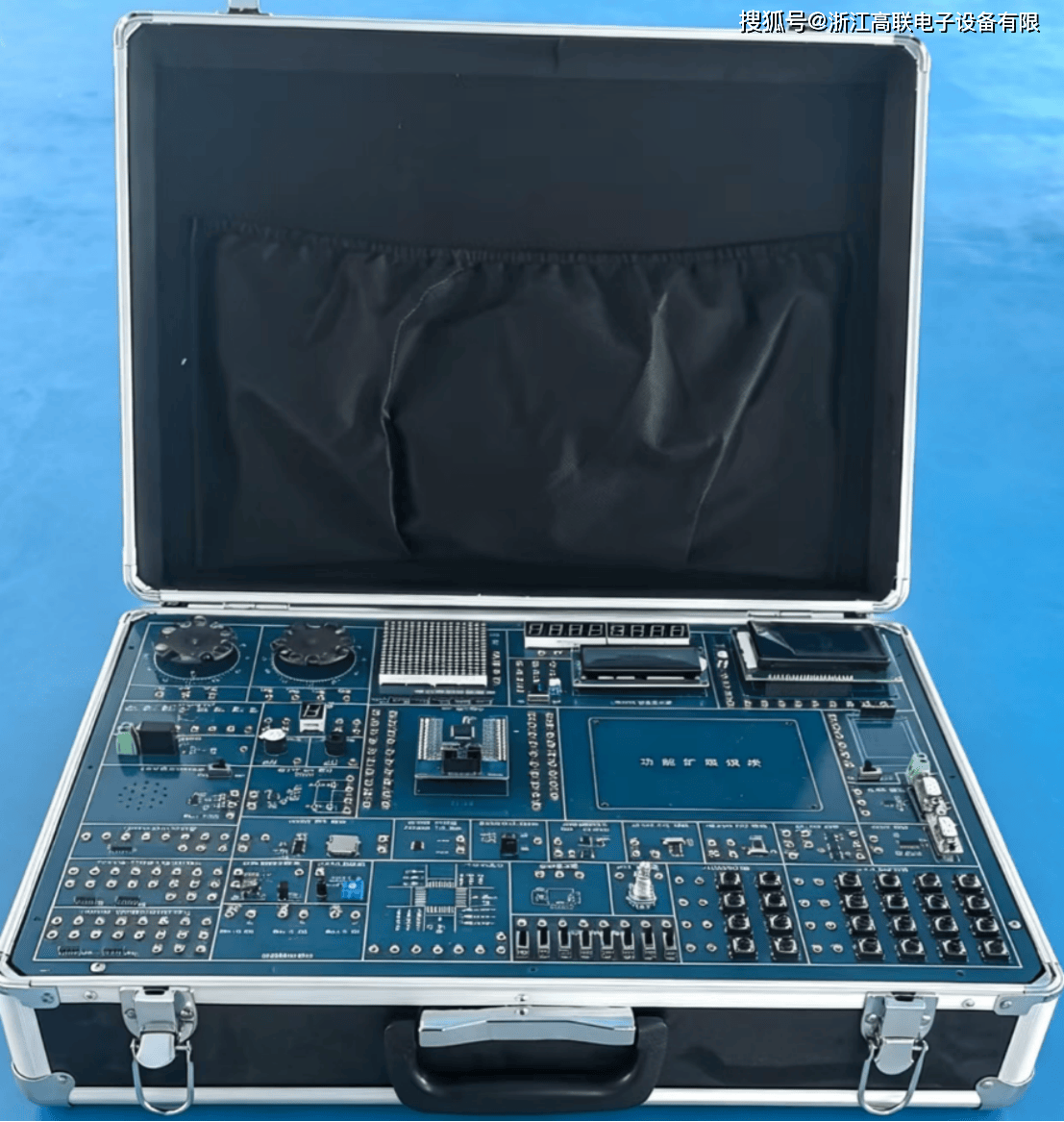

GLCG-JPC01A单片机实验箱

GLCG-JPC01A型单片机实验箱是基于Keil单片机系列，注重单片机本身功能的应用，充分体现单片的特点，基础功能实验电路采用一体化设计方式，创新拓展型实验电路采用独立模块方式，需要时接入主板，既兼顾演示验证性实验、又考虑到综合设计和创新研究性实验的需要。主板上自带CPU编程下载接口，是一款灵活性极强的集编程下载调试与一体的新型单片机实验教学平台，适合各层次学生进行单片机原理和应用方面的实验和创新。

一、单片机仿真开发器模块

主板上自带CPU编程下载接口，结合硬件仿真器与软件仿真工具（如Keil uVision、Proteus），通过“虚实结合”的方式掌握嵌入式系统开发全流程。课程从GPIO控制、定时器中断、串口通信等基础外设驱动入手，逐步进阶至传感器数据采集、多模块通信、智能控制系统等综合项目实践。

通过仿真器调试，学生可在虚拟仿真环境中快速验证代码逻辑与硬件行为，直观观察寄存器变化、信号时序及外设交互，大幅降低硬件调试风险；同时结合实体开发板，完成从仿真到实际硬件的无缝迁移，深入理解软硬件协同设计原理。

配套实训项目设计培养学生工程思维能力，涵盖电路设计、代码优化、故障排查等实用技能，最终使学生具备独立开发智能硬件原型的能力，为物联网、自动化控制等领域的创新应用奠定扎实基础。

二、C51模块

1.PIC套件板组件

2.8位嵌入式系统PIC单片机，ICD3编程接口、USB通讯接口、I/O接口

3.16*16点阵板组件

4.重力加速模块、A/D转换模块、组合开关选择模块、LED指示模块、双色16*16点阵模块

5.LED照明控制器组件

6.A/D转换模块、编码器、七段解码器、数码管、脉冲发生器、BCD计数器、PWM调制器、放大器、大功率LED

7.调频立体声发射机板组件

8.手动/自动时钟控制系统、逻辑控制器、MPX和加法器、音频信号发生器、FM调制器

9.读卡闹钟组件

10.按钮控制模块、光传感器、SD卡读取模块、显示模块、D/A转换模块、放大器、音响、套件外壳、金属底座

11.LED照明控制器套件

12.零件盒+整套零件+PCB板 提供整套电子元件，可供硬件设计时零件测绘、PCB板组装用。

13.读卡闹钟套件

14.零件盒+整套零件+PCB板 提供整套电子元件，可供硬件设计时零件测绘、PCB板组装用。

三、单片机实训项目

通过本实训室的多区域功能协调，学生能够完成包括基础的、传感器的、电气控制和传输、存储模块功能的试验，本平台不仅提供了全面的实践操作机会，还确保了理论知识与实际应用的高度融合，旨在全面提升学生的动手能力和专业技术水平。

1、实训项目

（1）基础实训

1. 跑马灯、流水灯实验

2. 彩色流水灯、交通灯实验

3. 红、绿两种颜色显示。

4. 电子钟显示、数码管多位显示、74HC595 驱动等实验。

5. 1位数码管显示实验。

6. 双色点阵屏显示实验，滚动、静态显示字符、汉字符号等。

7. LCD1602 液晶屏显示实验，可以显示字符、数字等。

8. LCD12864 液晶屏显示实验，可以显示汉字、字符、数字

9. TFT 彩屏图像、文字显示。可以做人机交互界面。

10.按键控制、外部中断等实验。

11 矩阵键盘实验，可用作控制、教学实验等

12.游戏控制杆、实现独立按键等功能。

13.音乐播放、报警提示等。

14.电子表、万年历实验。

（2）传感器、电气控制实训

1.温度测量。

2.光电开关实验。

3.火灾报警、火焰检测等实验。

4.测速、电磁检测等实验。

5.直流电机调速、调向的驱动实验。

6.步进电机调速、调向、调角度的驱动实验。

7.继电器控制实验。

（3）数据传输、存储模块功能实训

1.串口通信，TTL 转 RS-232 实验。

2.外部存储、IIC 总线学习 。

3.串行转并行实验，可以扩展IO。

4.并行数据转串行的实验 。

5.SD 卡的读写、文件系统的学习实验。

6.配合多组 485 模块，可以进行485通讯实验。

7.发射不同载波频率的红外信号实验。

8.红外接收解码实验。

9.AD/DA 两种转换实验。

10.8位数据锁存实验，可以做 CPU 与外围模块的驱动、缓冲模块。

11.IO扩展，学习译码实验。

（4）仿真器开发实训项目

1.定时器与PWM调光

2.串口通信：PC与单片机交互

3.矩阵键盘输入

4.简易交通灯控制系统

5.温度监测与显示

6.智能小车避障系统

7.电子密码锁

8.多机通信系统

9.物联网气象站
