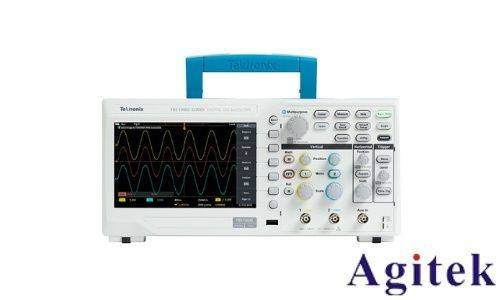

在现代电子测量领域，示波器作为信号分析的核心工具，其性能参数直接影响测量精度与效率。泰克TBS2204B作为一款高性能四通道数字示波器，具备200MHz带宽和2GS/s的采样率，广泛应用于电子设计、故障诊断与教学场景。本文将从采样率的基础理论出发，结合TBS2204B的操作界面与功能特性，详细阐述采样率调整的方法、注意事项及实际应用策略，为用户提供系统化的操作指南。

一、采样率的基础理论与测量需求

根据奈奎斯特-香农采样定理，为了无失真地还原信号，采样频率必须至少为信号最高频率分量的两倍。对于TBS2204B而言，其200MHz的带宽意味着理论最高采样率应达到400MHz。但实际应用中，采样率的选择需综合考虑信号特征、存储深度及测量精度：

1. 信号频率与带宽匹配

当测量低频信号（如音频或控制信号）时，较低的采样率（如10MS/s）即可满足需求；而分析高频数字信号（如USB3.0协议信号）时，需启用全带宽对应的2GS/s采样率以确保信号细节不被丢失。

2. 存储深度与采样率的权衡

TBS2204B的存储深度固定为1M点（单通道模式），当采样率提升时，单次捕获时间缩短。例如，在1GS/s采样率下可捕获1ms信号，而2GS/s时仅能捕获500μs。因此，长时间信号分析需降低采样率，瞬态信号捕捉则需提高采样率。

3. 多通道同步需求

在四通道同时工作时，总采样率被四等分，即单通道实际采样率降至500MS/s。此时若需测量高频信号，需关闭冗余通道以提升单通道采样率。

二、TBS2204B采样率调整操作步骤

泰克TBS2204B的采样率调整需通过"Acquire"菜单与波形显示控制旋钮协同完成，具体步骤如下：

步骤1：进入采样率设置界面

点击主界面右侧的【Acquire】菜单图标，弹出子菜单。

选择【Sample Rate】选项，系统将显示当前采样率（默认为2GS/s）及可选档位（如1GS/s、500MS/s等）。

步骤2：选择采样率档位

根据信号频率与测量需求，通过旋钮或触摸屏调整采样率。例如：

测量10MHz正弦波时可选择500MS/s；

分析100MHz时钟信号需启用2GS/s全带宽模式。

注意：降低采样率可延长单次捕获时间，但可能丢失高频分量。

步骤3：关联存储深度设置

在【Acquire】菜单中选择【Record Length】，调整存储深度（1k~10M点）。

例如：2GS/s采样率下选择1M点可捕获500μs信号；若需捕获10ms信号，需将采样率降至200MS/s。

步骤4：触发模式与采样率联动

在【Trigger】菜单中选择触发类型（如Edge、Width），并设置触发电平与斜率。

高采样率下建议使用"Normal"触发模式，避免触发抖动；低采样率时可启用"Auto"模式提高捕获效率。

步骤5：验证采样效果

按下【Run/Stop】键捕获波形，观察信号细节是否清晰。

通过【AutoMeasure】功能自动计算频率、上升时间等参数，验证测量精度。

三、采样率调整的关键注意事项

在实际操作中，以下因素将直接影响采样率设置的有效性：

1. 探头匹配与补偿校准

使用10X无源探头时，需确保探头补偿电容已通过示波器1kHz校准信号调整，否则高频信号可能出现失真。

测量GHz级信号时需选用有源探头，并确认探头带宽与示波器带宽匹配。

2. 垂直与水平参数的协同优化

高采样率下需缩小垂直灵敏度（如10mV/div）以避免波形溢出；

配合使用"Zoom"功能放大波形细节，同时调整水平时基（如20ns/div）确保完整周期显示。

3. 抗混叠滤波器的启用

当被测信号频率接近示波器带宽时，需在【Acquire】菜单中开启20MHz硬件滤波器，抑制高频噪声干扰。但此操作会降低带宽，需权衡使用。

四、典型应用场景下的采样率配置策略

案例1：数字信号眼图分析

测量USB3.0（5GHz数据速率）信号时，启用2GS/s全采样率，并关闭未使用通道；

结合【Eye Doctor】功能自动调整阈值与模板，分析信号抖动与误码率。

案例2：电机驱动信号观测

分析PWM波（频率20kHz）时，选择100MS/s采样率，搭配1M点存储深度捕获10ms波形；

通过【FFT】功能分析谐波分量，优化电机控制算法。

案例3：瞬态故障捕捉

监测电源纹波时，使用2GS/s高采样率配合10k点短存储深度；

设置触发释抑时间为5μs，捕获毫秒级瞬态尖峰。

泰克TBS2204B的采样率调整需遵循"信号特征-存储深度-触发模式"的三维优化原则。用户应定期使用内置校准信号（如1kHz方波）验证示波器精度，并根据测量场景灵活配置参数。
