近日有客户送修一台横河DLM4038示波器，报修故障为VGA接口没有显示。随即公司立即安排工程师进行检测。以下为工程师检测情况。

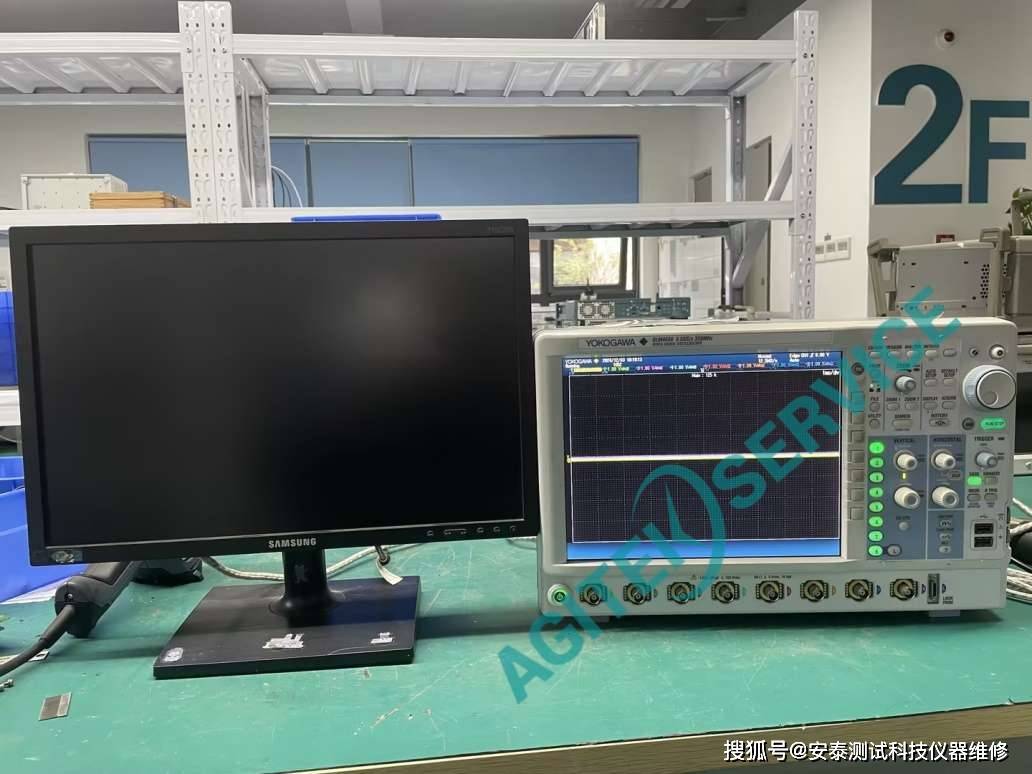

收到仪器第一步先检测仪器外观情况有无外伤，磕碰缺件等。经过检测外观正常。随即上电根据客户描述故障进行检测。经过检测与客户报修故障一致。

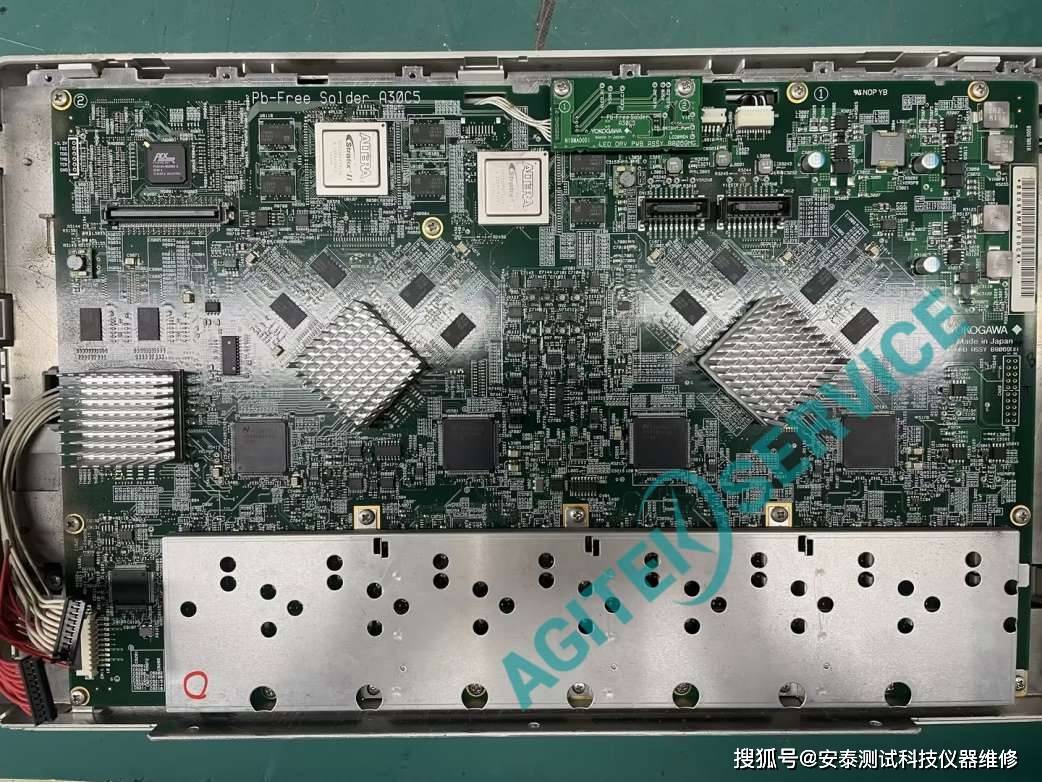

下一步根据VGA接口进行拆机检测，测试接口信号输出情况。经过检测发现VGA接口通过通讯板直接接入主板上。检测接口正常，通讯板没有明显烧糊痕迹板子走线没有烧糊痕迹，下来检测主板。

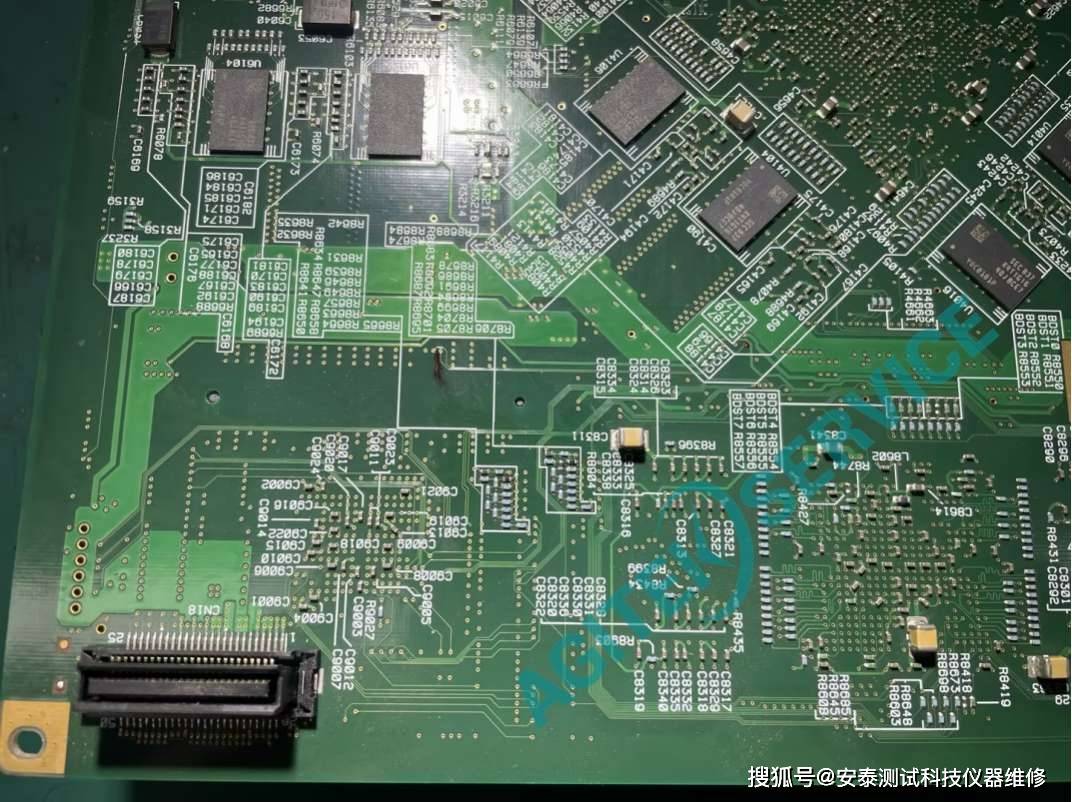

随后检测到主板上大量元器件烧毁短路。（VGA接口作为一个视频输出接口，客户应该把信号进入到里面了导致大量元器件烧毁）随后更换失效的元件后测试接口有了信号输出。我们上电接入显示器看一下。

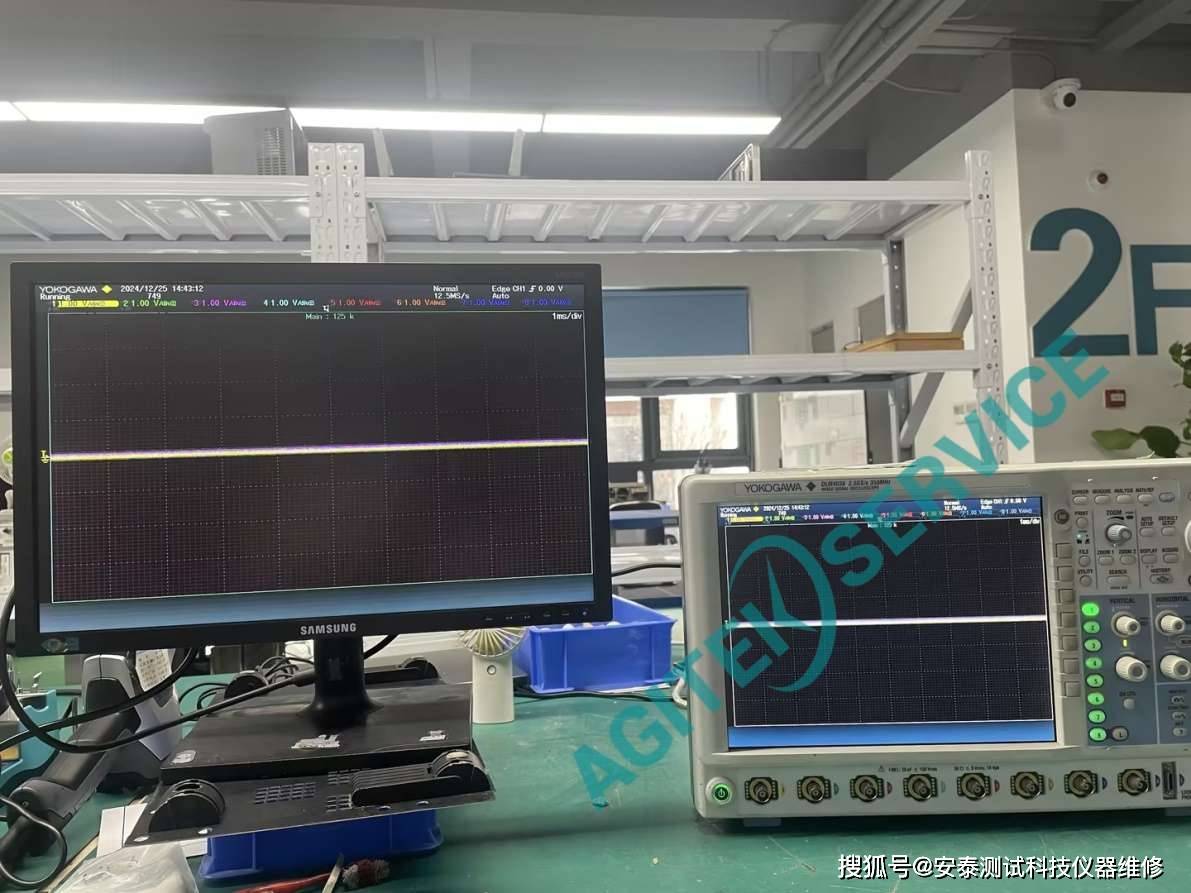

显示器显示屏幕正常。下一步移交质检部对示波器的指标、自检、通讯、按键旋钮等进行详细检测。

横河DLM4038示波器安泰维修中心可维修故障：

1.无法正常启动：按下开机键后，示波器没有反应，屏幕不亮。

2.屏幕无显示或显示异常：开机后屏幕无显示，或显示内容异常（如乱码、花屏等）。

3.波形显示不准确或无法捕捉波形：测量的波形与实际信号不符，或无法稳定捕捉波形。

4.通道故障：某个或某些通道无法正常工作，如无信号输入、信号失真等。

5.系统错误或死机：示波器在使用过程中出现系统错误提示，或突然死机。

6.存储或数据传输问题：无法保存波形数据，或数据传输过程中出现错误。

横河DLM4038示波器安全使用指南：

1.开机与关机

正确开机：按下示波器的电源开关，等待屏幕显示测试信号后，再进行后续操作。

安全关机：在关闭示波器前，确保所有测量操作已完成，保存好相关数据后，再按电源按钮关机。

2.探头连接

选择合适的探头：根据测量信号的类型和幅度，选择合适的探头。对于高压信号，应使用高压差分探头。

正确连接探头：将探头牢固地连接到示波器的测量输入端子和被测信号上，确保连接可靠，避免接触不良。

注意探头衰减比：根据测量信号的大小，设置探头的衰减比，确保信号在示波器的测量范围内。

3.参数设置

合理设置参数：根据测量信号的特性，合理设置示波器的采样率、带宽、触发等参数，确保准确捕捉和显示波形。

避免超量程测量：在测试前，估算被测信号的幅度，如不明确，可先将示波器的垂直灵敏度（V/DIV）设置到最大位置，避免因电压过高而损坏示波器。

4.波形观测

稳定波形显示：使用触发功能稳定波形显示，根据信号特性选择合适的触发源和触发模式。

调整波形位置：使用示波器的垂直和水平控制旋钮，调整波形的位置和大小，以便清晰观测。

以上，就是安泰维修中心小编为大家讲解的这台横河DLM4038示波器VGA接口没有显示修理。关于其他仪器维修案例详情，可持续关注我们。如果您也有类似需求，可以随时访问安泰维修，我们有专业的工程师团队为您服务!
