什么是嵌入式主板？

嵌入式主板是专为嵌入式系统设计的核心计算平台。它与我们日常使用的台式机或笔记本电脑主板有明显区别：

1. 专用性强：不是通用计算平台，而是为特定应用、特定环境和特定功能量身定制的。

2. 高度集成：将CPU、内存、存储控制器、各种 I/O 接口（网络、串口、USB、显示等）甚至特定功能模块（如 GPIO, CAN, SPI, I2C）高度集成在一块紧凑的电路板上。

3. 形态多样：尺寸和形状变化极大，从信用卡大小的模块（如Raspberry Pi Compute Module）到稍大一些的 Mini-ITX、3.5" SBC，再到完全定制的非标准尺寸。

4. 低功耗：通常设计为低功耗运行，适合长时间、无风扇或散热受限的环境。

5. 坚固可靠：针对工业、医疗、交通等恶劣环境，常采用宽温设计、抗振动、防尘等措施，追求长期稳定运行（7x24小时）。

6. 长生命周期：制造商通常会承诺较长的产品供应周期（如5-10 年或更长），满足工业产品长期维护和升级的需求。

嵌入式主板的主要应用领域

工业自动化： PLC、HMI、机器视觉、机器人控制、SCADA 系统、工业网关。

物联网：边缘计算网关、智能传感器集线器、数据采集设备。

交通运输：车载信息娱乐系统、车载电脑、车队管理、列车控制系统、航空电子设备。

医疗设备：医疗影像设备、病人监护仪、诊断仪器、实验室自动化。

数字标牌与信息亭：广告机、自助服务终端、交互式显示屏。

网络设备：路由器、交换机、防火墙、网络附加存储。

能源与电力：智能电表、充电桩控制、能源管理系统。

安防监控：NVR、DVR、门禁控制系统。

消费电子：高端家电控制面板、智能家居中枢。

军工与航天：高可靠性要求的控制系统。

嵌入式主板的关键规格和特性（选购时需关注）

1. 处理器：

架构：ARM (Cortex-A, Cortex-R, Cortex-M 系列 - 功耗低，集成度高)、x86 (Intel Atom/Celeron/Pentium/Core, AMD Ryzen Embedded - 性能强，兼容性好)、RISC-V (新兴)、PowerPC/MIPS (传统应用)。

性能：根据应用负载选择，从低功耗微控制器到多核高性能处理器。

2. 内存：

类型：DDR3L, DDR4, LPDDR4/x 等，追求低功耗和稳定性。

容量：从几百MB 到几十 GB 不等。

板载/插槽：通常是板载焊接，确保稳定性；部分型号提供SO-DIMM 插槽方便升级。

3. 存储：

接口： eMMC (高集成、可靠)、SATA、M.2 (NVMe/SATA)、mSATA、USB 启动。

形式：板载eMMC/NAND Flash，或通过连接器支持外部 SSD/HDD。

4. I/O 接口：

核心： 以太网(GbE, 2.5GbE, 10GbE，常带 TSN 支持)、USB (2.0/3.x)。

显示： HDMI, DisplayPort, LVDS, eDP。

传统/工业：串口(RS-232/422/485)**、**GPIO**、CAN Bus、SPI, I2C。

扩展：Mini PCIe, M.2 (支持 WiFi/BT, 4G/5G, NVMe SSD)、PCIe 插槽。

音频：线路输入/输出，麦克风输入。

5. 功耗：

典型范围从几瓦到几十瓦。无风扇设计通常要求TDP在10W以下。

6. 尺寸与外形：

标准：COM Express, SMARC, Qseven, ETX, Mini-ITX, 3.5" SBC, Pico-ITX 等。

定制：根据特定设备内部空间完全定制设计。

7. 操作系统支持：

Linux：最主流的选择，尤其是Yocto Project 或 Buildroot 构建的定制发行版。

实时操作系统：FreeRTOS, VxWorks, QNX, Zephyr (用于实时性要求高的场景)。

Windows IoT：Windows 10/11 IoT Enterprise。

Android：用于人机交互界面丰富的设备。

8. 环境适应性：

工作温度：工业级通常要求-40°C 到 +85°C 或更宽。

防护：可能需要防尘、防潮、抗振动、抗冲击设计。

认证：CE, FCC, RoHS 是基础，工业设备可能需要 UL, cUL, CCC 等。

9. 扩展性：

通过载板、子板或特定接口扩展功能。

嵌入式主板的优势

紧凑集成：节省空间，简化系统设计。

低功耗：减少散热需求，延长电池寿命（如适用），降低运行成本。

高可靠性：针对严苛环境设计，保障系统稳定运行。

长生命周期支持：制造商长期供应，利于产品长期维护。

快速开发：基于成熟的核心板模块设计，加速产品上市时间。

定制化潜力：厂商通常提供定制服务（如裁剪接口、修改布局、调整BIOS/UEFI）。

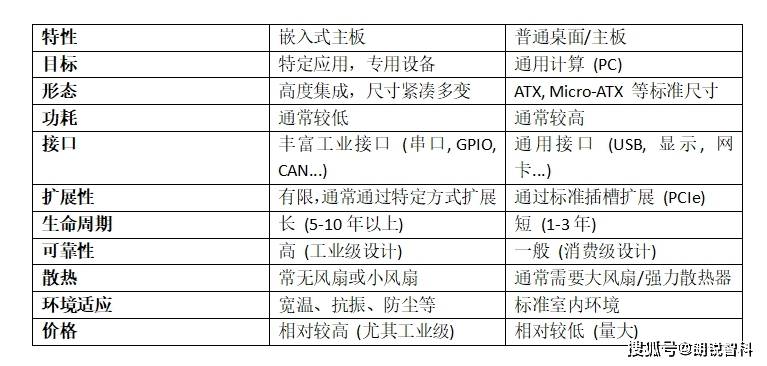

与普通主板的区别总结

如何选择嵌入式主板？

选择时，务必从你的具体项目需求出发：

1. 性能需求：需要运行什么软件？处理多大计算量？

2. 功耗预算：系统供电方式？散热条件如何？是否要求无风扇？

3. 接口要求：需要哪些特定接口？(多少个串口？需要GPIO/CAN吗？需要特定显示接口吗？需要几个网口？速度要求？)

4. 环境条件：工作温度范围？是否有振动、灰尘、湿度问题？

5. 尺寸限制：设备内部可用空间多大？

6. 操作系统：计划运行什么操作系统？

7. 预算：项目成本要求？

8. 生命周期：产品预计销售和维护周期多长？

9. 扩展性：未来是否需要增加功能模块？

10.开发支持：供应商是否提供良好的BSP、文档和技术支持？
