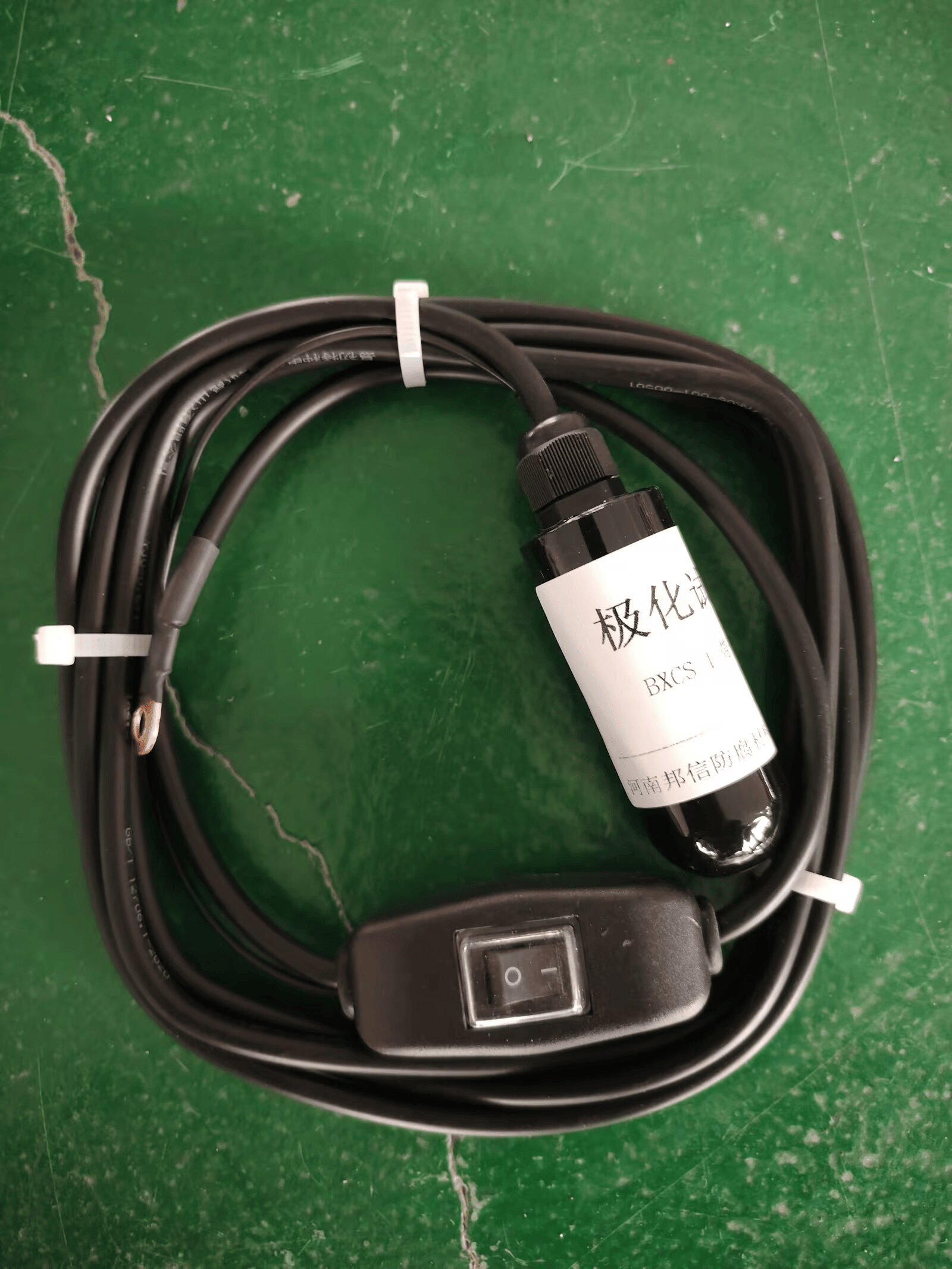

1. 精确评估阴极保护效果，排除外加电流干扰

• 断电电位的定义与意义：
• 断电电位是指阴极保护系统断电瞬间（通常在断电后2小时至12小时内测量），金属结构表面因阴极保护作用产生的极化电位。此时，外加保护电流消失，但金属表面的电化学极化状态仍保留，测得的电位能真实反映保护效果，避免因持续通电导致的“IR降”（电流通过土壤或介质产生的电阻压降）干扰。
• 对比通电电位，量化保护有效性：
• 通电电位包含IR降，可能虚高（如测得-1.2V CSE，但实际保护电位可能仅-0.9V CSE）。断电电位试片通过测量断电瞬间的真实电位（如-0.95V CSE），可判断保护电位是否达标（通常要求≤-0.85V CSE），从而验证阴极保护系统是否有效抑制腐蚀。

2. 诊断保护电流分布不均问题

• 识别保护盲区：
• 在管道沿线不同位置埋设断电电位试片，若某区域试片断电电位偏正（如-0.7V CSE），说明该区域保护电流不足，可能因土壤电阻率高、防腐层破损或辅助阳极分布不合理导致。例如，某长输管道项目通过断电电位试片发现，山区段试片电位普遍偏正，后续通过增设辅助阳极解决了问题。
• 检测电流屏蔽现象：
• 在储罐底板或复杂结构中，断电电位试片可揭示电流屏蔽（如高电阻率介质阻碍电流到达目标区域）。例如，某储罐底板检测中，边缘区域试片断电电位达标，但中心区域偏正，表明需优化阳极布置或增加保护电流。

3. 验证防腐层完整性，定位潜在缺陷

• 模拟防腐层破损场景：
• 断电电位试片与被保护结构材质相同，埋设于同一环境。若防腐层完好，试片断电电位应达标；若防腐层破损，试片电位会因局部腐蚀加速而偏正。例如，某管道检测中，某试片断电电位从-0.9V CSE升至-0.7V CSE，开挖后发现防腐层存在机械损伤。
• 结合电位梯度分析，定位缺陷位置：
• 通过沿线试片断电电位分布，可推断防腐层破损点。例如，若某区域试片电位突然偏正，且相邻试片电位正常，则破损点可能位于该区域附近。

4. 优化阴极保护系统参数

• 确定最佳保护电位范围：
• 埋设不同电位梯度的试片（如-0.85V、-0.95V、-1.05V CSE），长期监测其腐蚀速率（通过失重法或尺寸测量），可确定既能有效抑制腐蚀又避免氢脆的最优保护电位。例如，某海上平台项目通过试片测试发现，保护电位控制在-0.95～-1.05V CSE时，腐蚀速率最低且无氢脆风险。
• 评估牺牲阳极或外加电流系统的性能：
• 在牺牲阳极保护中，断电电位试片可监测阳极消耗速率及保护范围；在外加电流系统中，可验证辅助阳极的电流输出是否均匀覆盖目标区域。例如，某储罐改造项目通过试片测试发现，原辅助阳极输出电流不足，导致罐底中心区域保护电位不达标，后续通过更换高容量阳极解决了问题。
