前言
本期拆解带来的是绿联推出的20000mAh大功率移动电源，这款移动电源为自带线设计，具备USB-C自带线和1C1A接口，支持100W+30W快充输出，总输出功率为130W。移动电源自充功率为80W，能够在2小时内充满。
绿联自带线移动电源内置一线大厂长虹三杰电芯，车规级电芯在800次完全充放电循环仍剩余80%以上容量，循环寿命更长更加耐用。移动电源通过国家3C强制认证，质量可靠。下面充电头网就带来绿联这款大功率自带线移动电源的拆解，一起看看内部的设计和用料。
绿联130W大功率自带线移动电源开箱

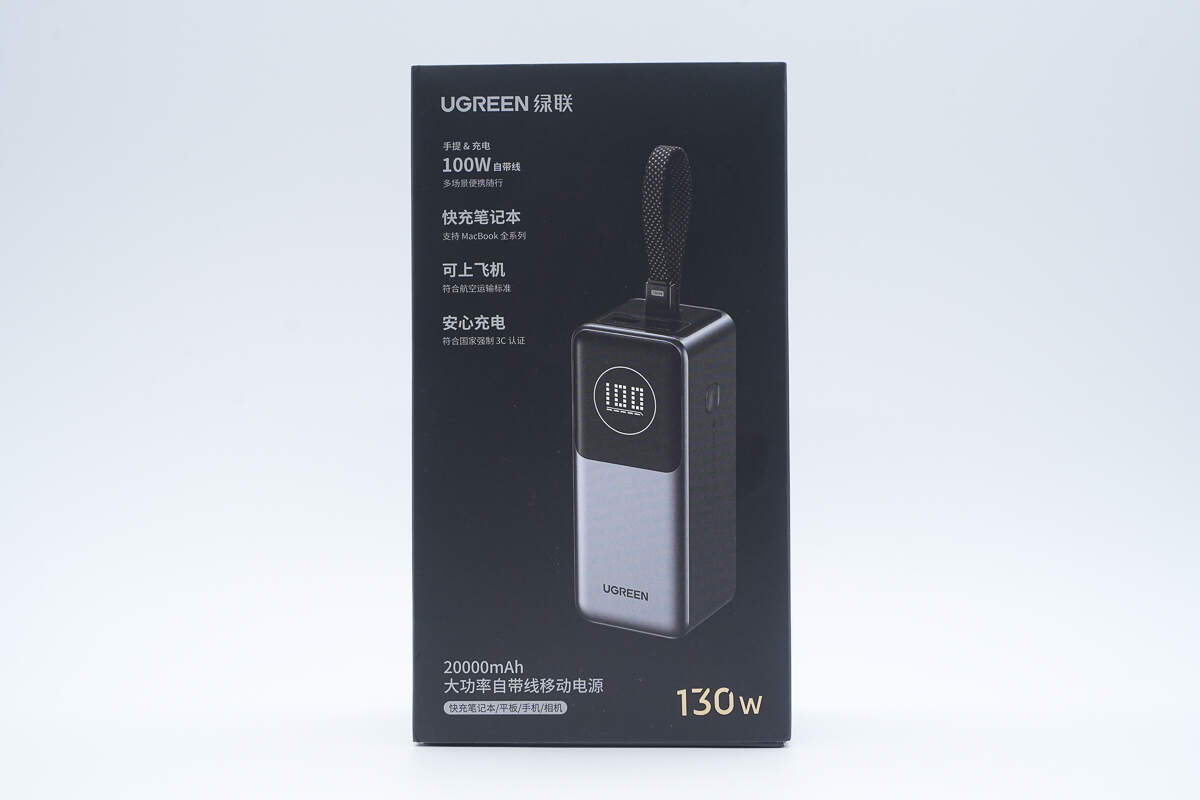

包装盒正面印有UGREEN绿联品牌、移动电源名称、外观以及卖点。

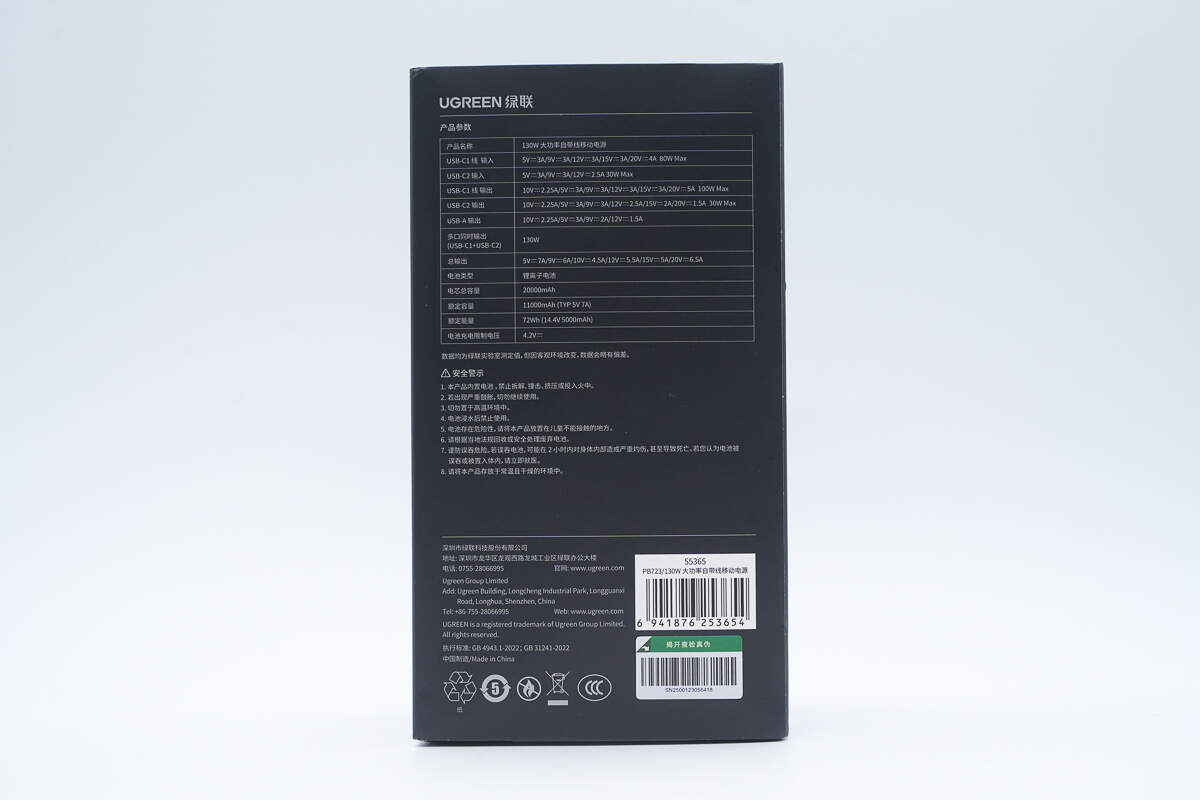

背面印有移动电源参数、注意事项以及制造商信息。

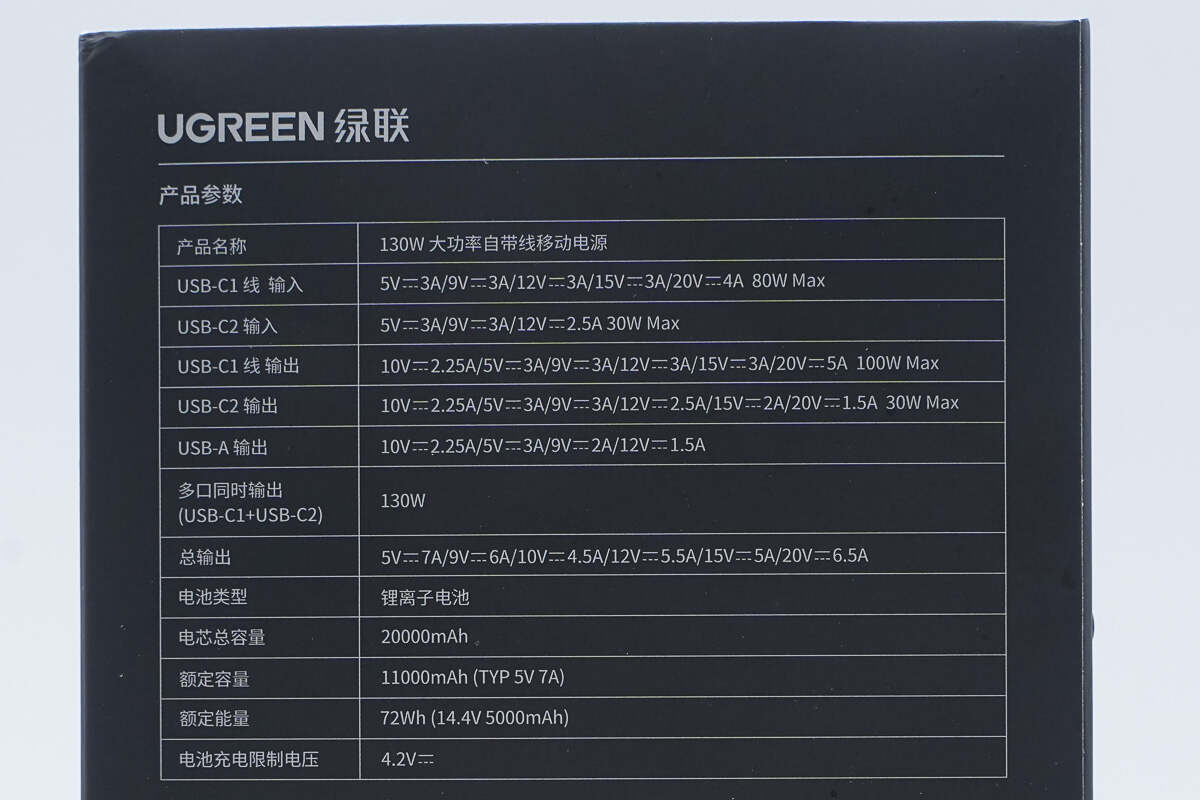

包装盒上参数特写，下面到产品实物展示环节再介绍。

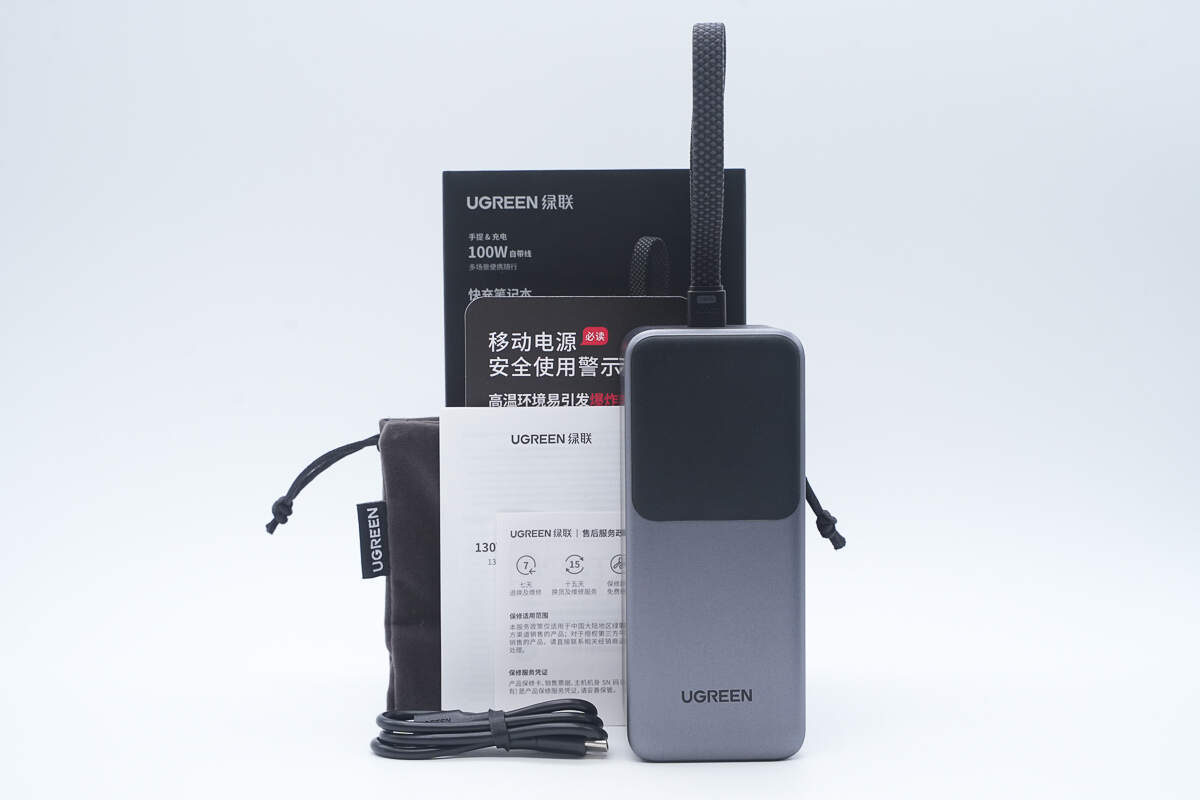

包装内含移动电源、数据线、收纳袋、使用说明书、保修卡以及注意事项指南等。

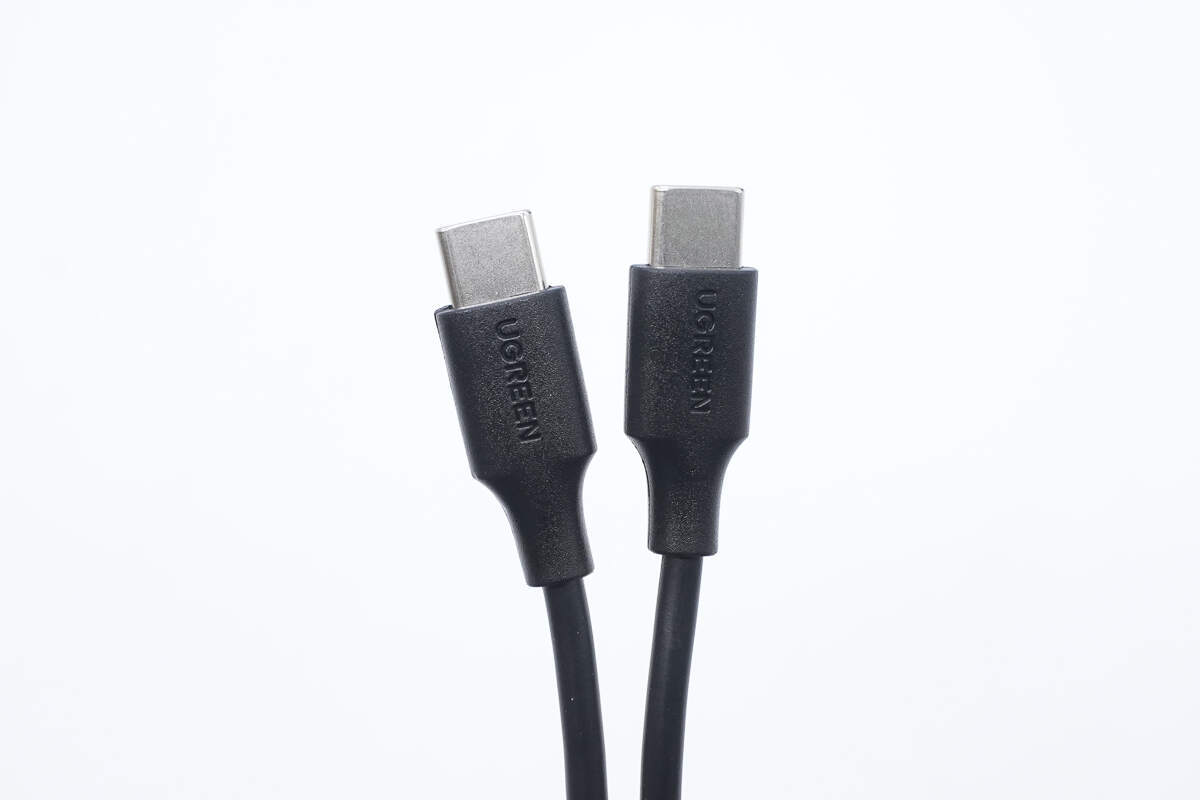

附带数据线为USB-C to USB-C类型，端子外壳和网尾一体成型设计，表面磨砂方便插拔，同时正面设计有UGREEN品牌。
测得数据线长度约为23cm。

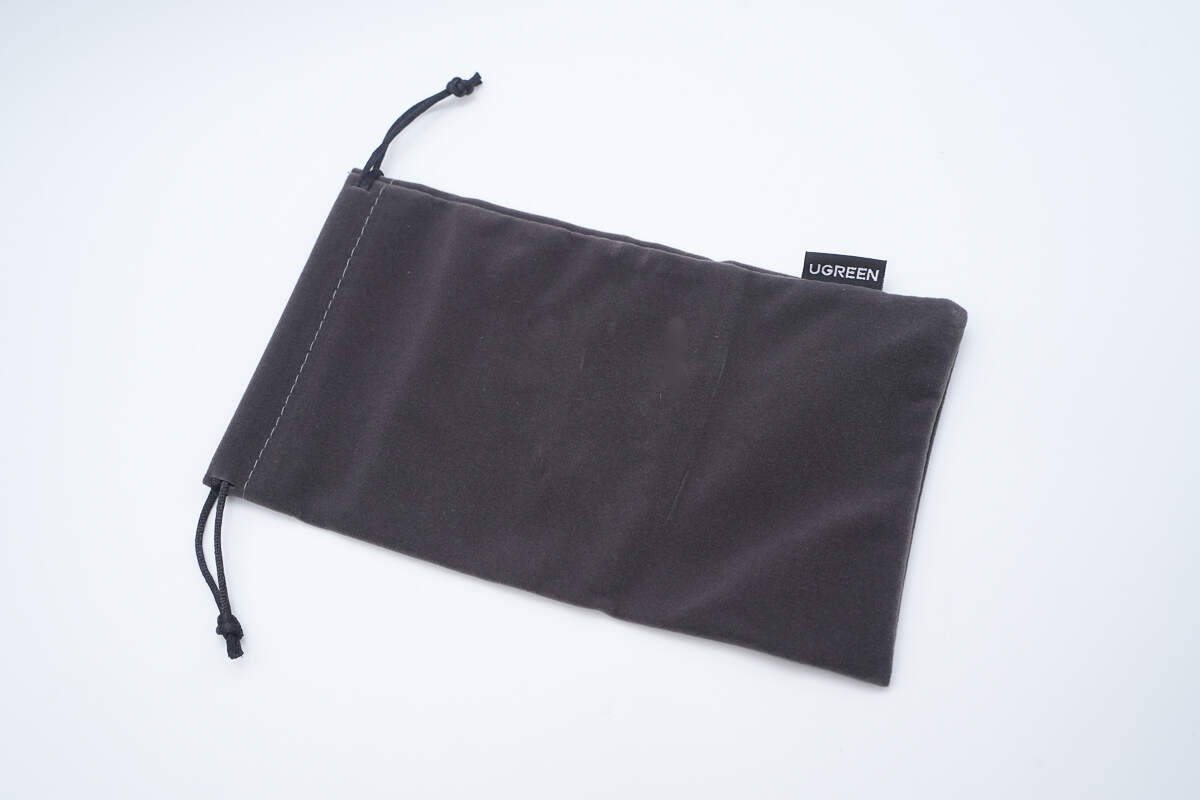

附赠的抽绳收纳袋特写。
移动电源在延续能量湃系列快充移动电源设计语言的基础上，新增USB-C自带编织线设计，整体依旧商务范十足，同时自带线设计也满足时下市场需求，实用性更进一步。

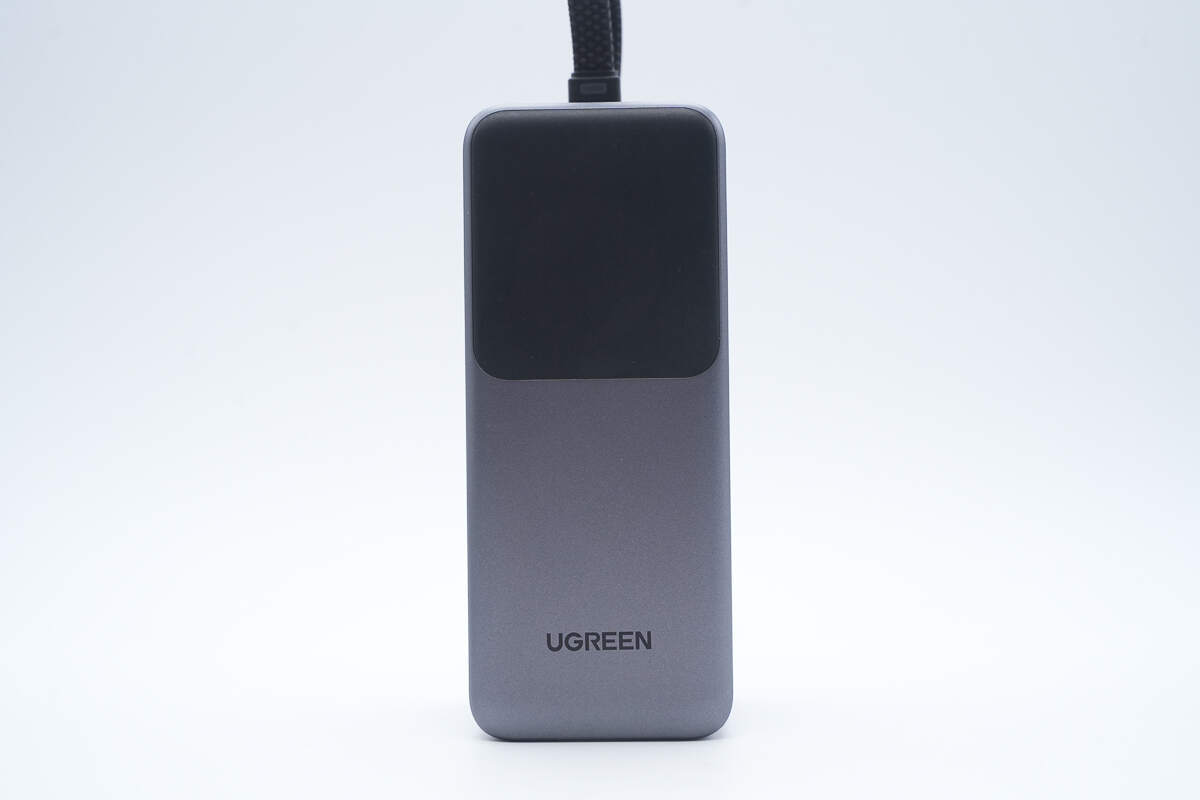

机身正面设有智能数显大屏和UGREEN品牌。

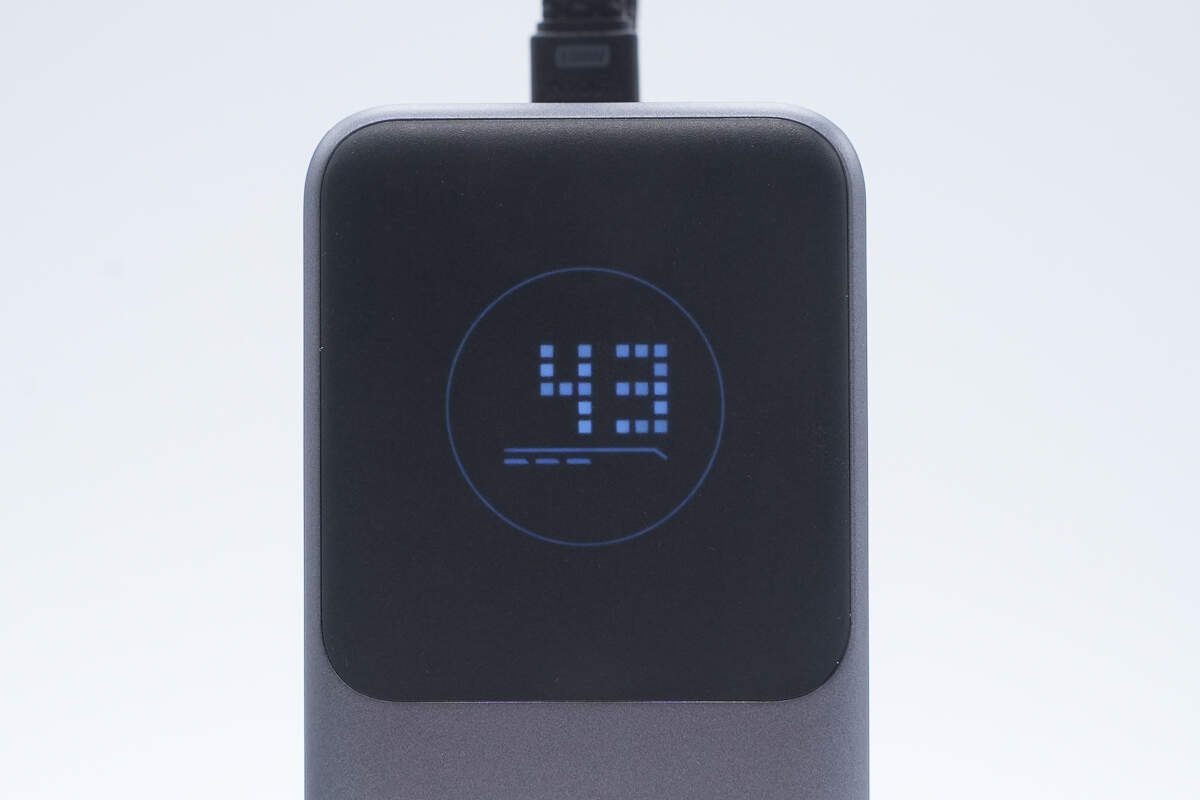

数显大屏清晰显示移动电源剩余电量。

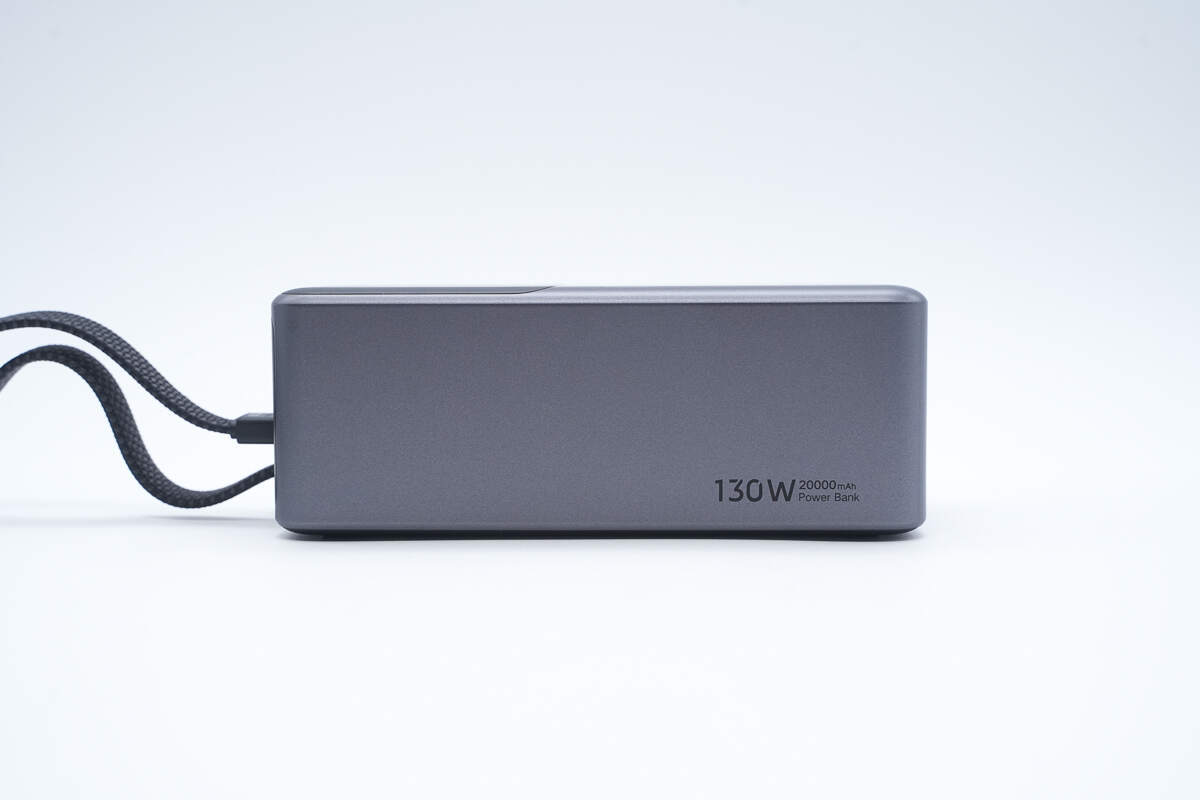

机身侧面印有130W 20000mAh Power Bank字样。

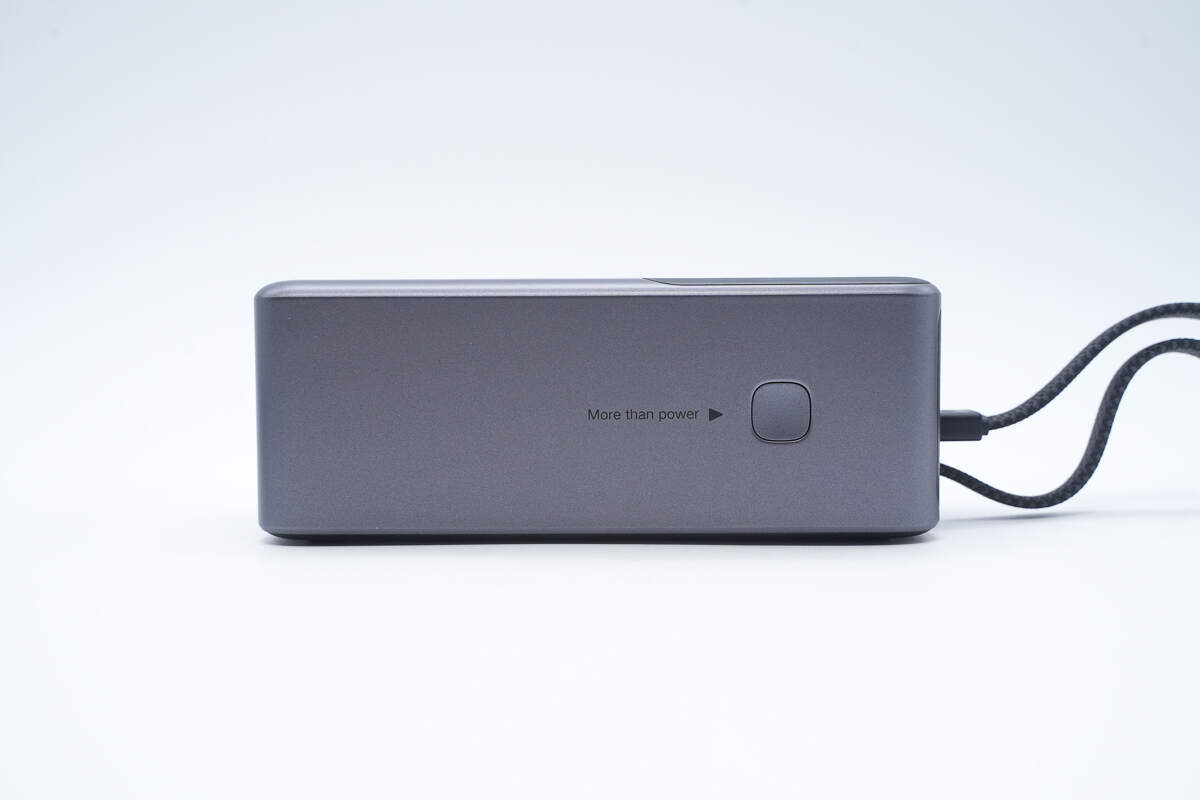

另一侧面设有电源键。
机身顶部配置1A1C快充接口，还新增USB-C自带线。

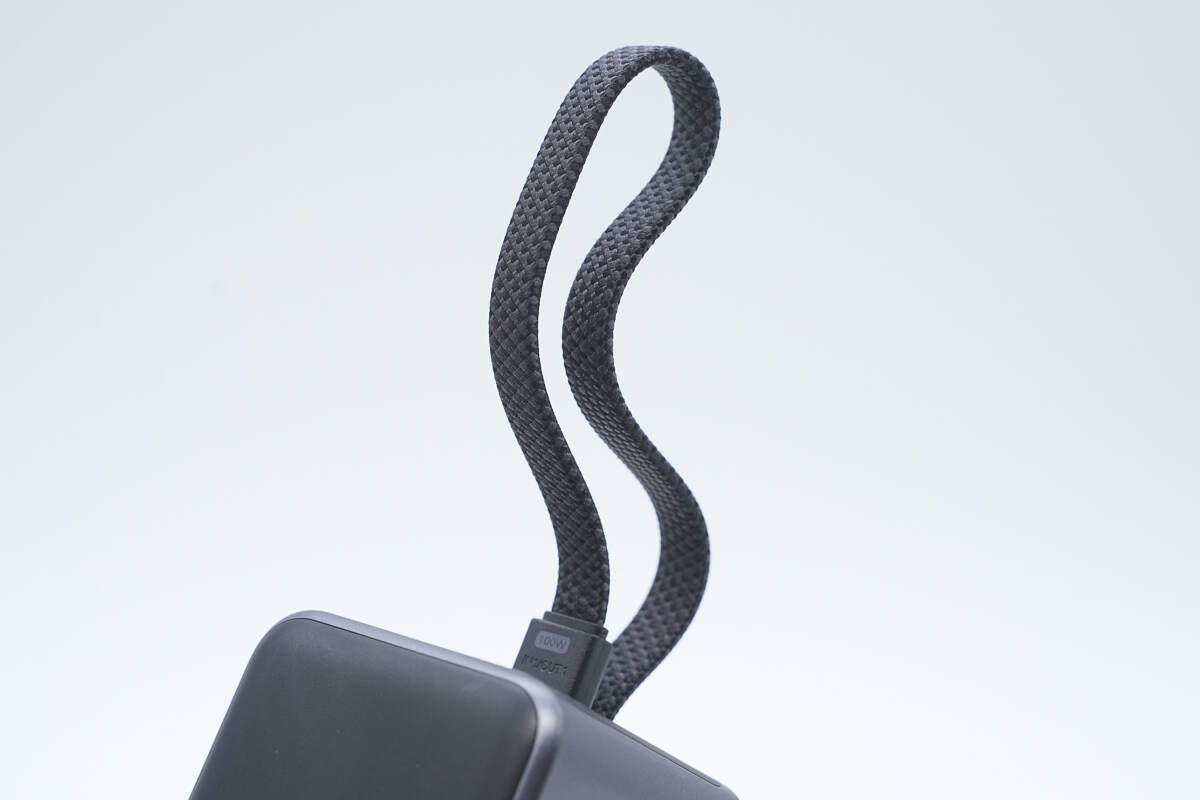

USB-C自带线可作为提手使用。
USB-C自带线线身扁平编织设计，端子外壳磨砂方便插拔，正面印有100W和IN 1/OUT 1标识。

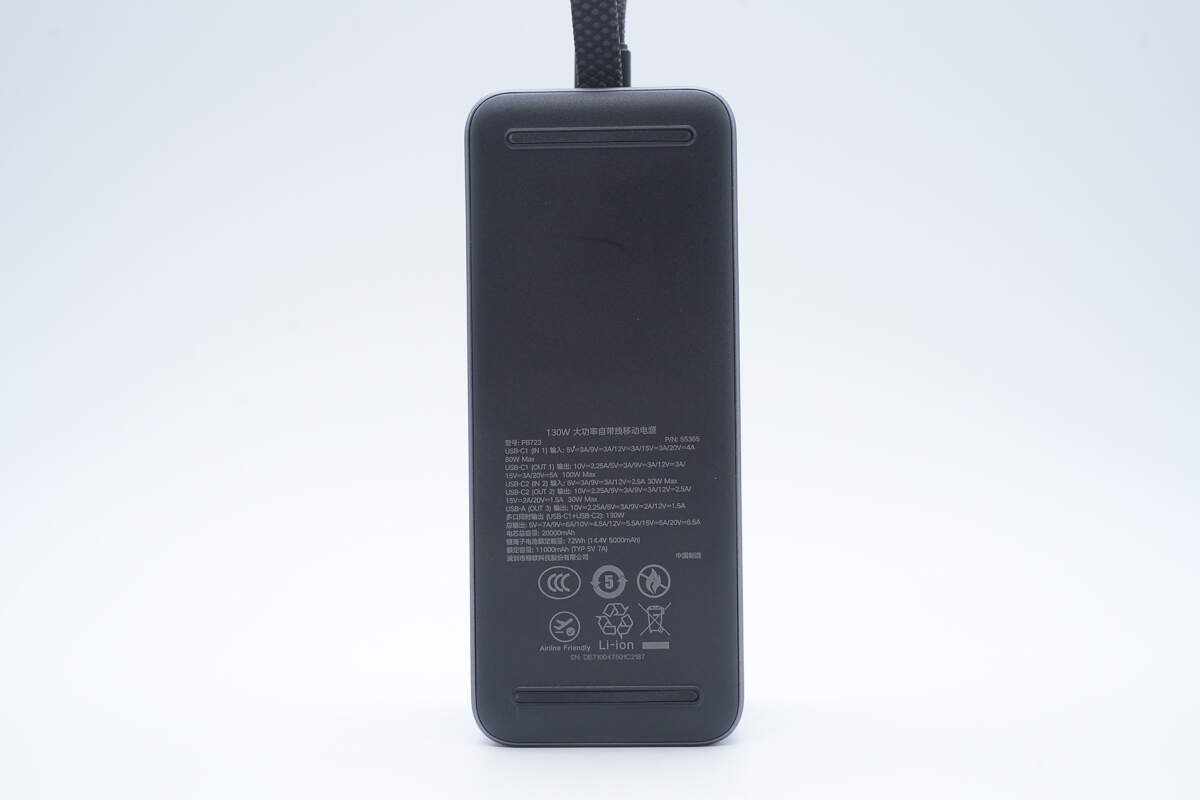

机身背面设有防滑胶条，并印有移动电源铭牌信息。

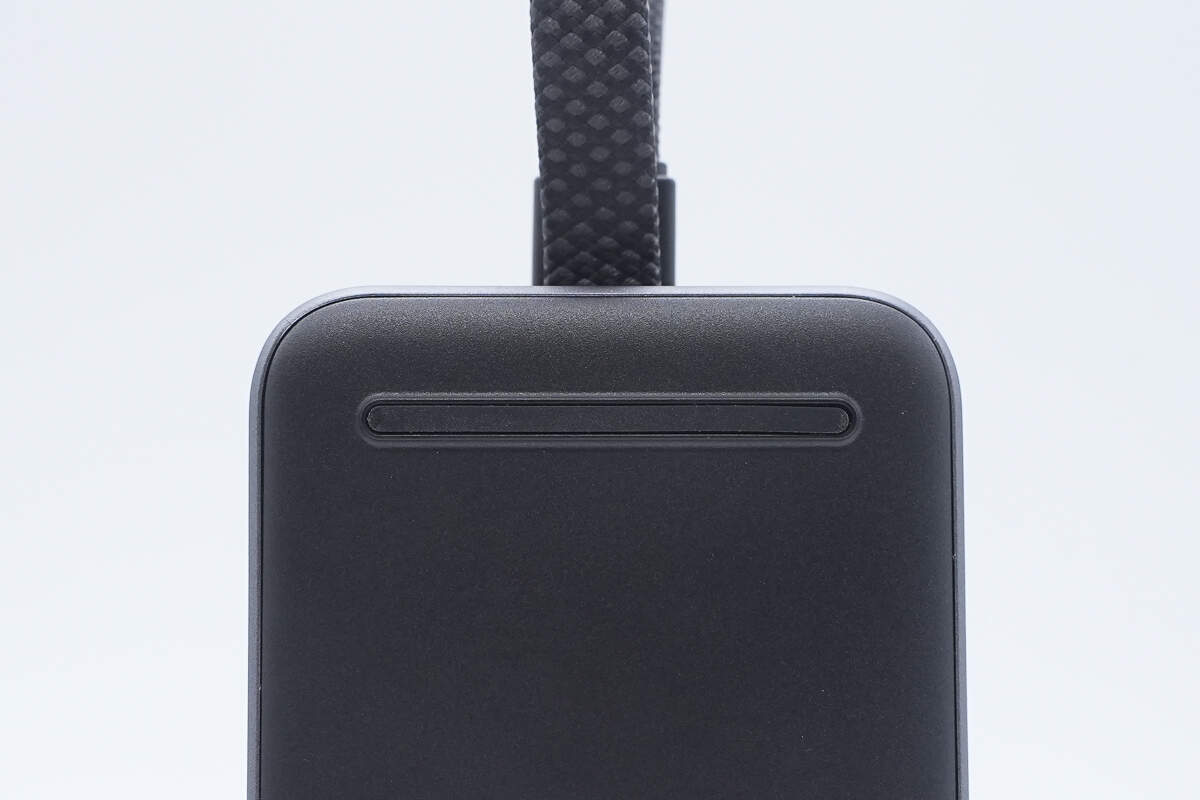

机身背面防滑胶条特写。

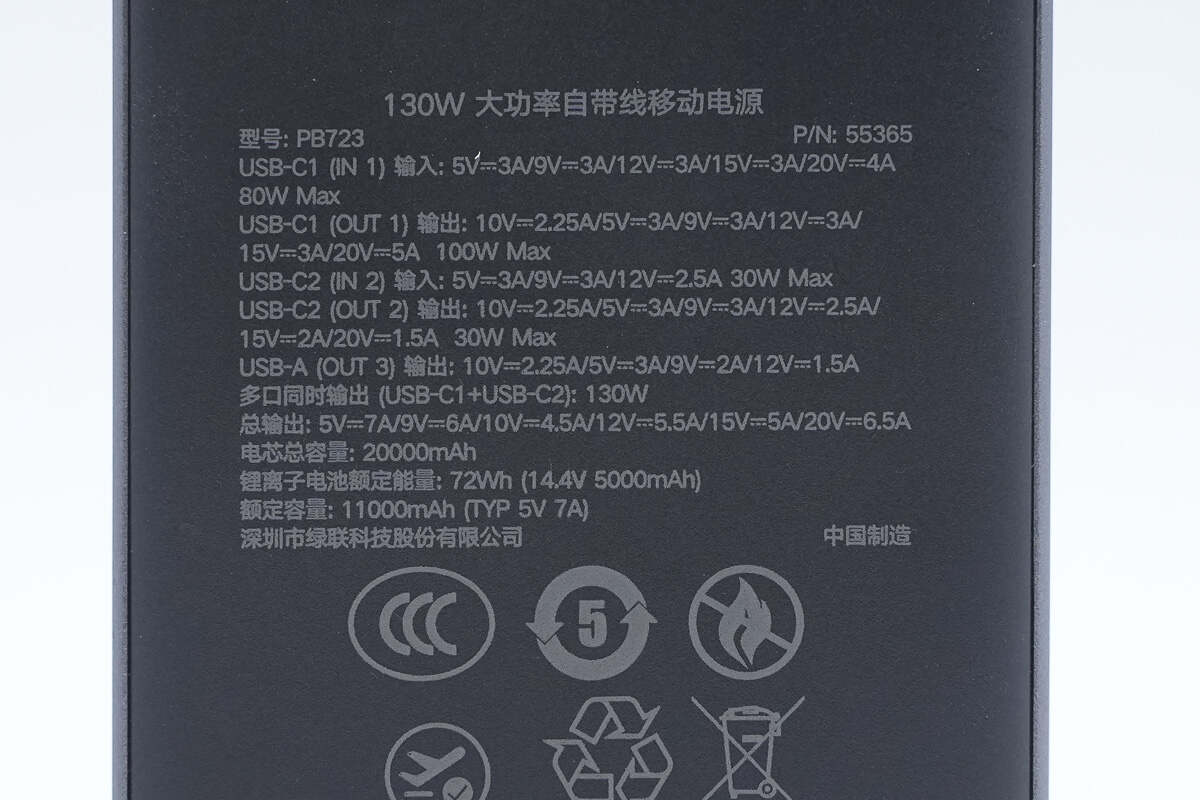

移动电源参数特写
型号：PB723
P/N：55365
USB-C1（IN1）输入：5V3A、9V3A、12V3A、15V3A、20V4A 80W Max
USB-C1（OUT1）输出：10V2.25A、5V3A、9V3A、12V3A、15V3A、20V5A 100W Max
USB-C2（IN2）输入：5V3A、9V3A、12V2.5A 30W Max
USB-C2（OUT2）输出：10V2.25A、5V3A、9V3A、12V2.5A、15V2A、20V1.5A 30W Max
USB-A（OUT3）输出：10V2.25A、5V3A、9V2A、12V1.5A
多口同时输出（USB-C1+USB-C2）：130W
总输出：5V7A、9V6A、10V4.5A、12V5.5A、15V5A、20V6.5A
电芯总容量：20000mAh
锂离子电池额定能量：72Wh（14.4V 5000mAh）
额定容量：11000mAh（TYP 5V 7A）
制造商：深圳市绿联科技股份有限公司
移动电源通过了国家3C强制认证，证书编号2025010914760320可查询，并且可携带上飞机。

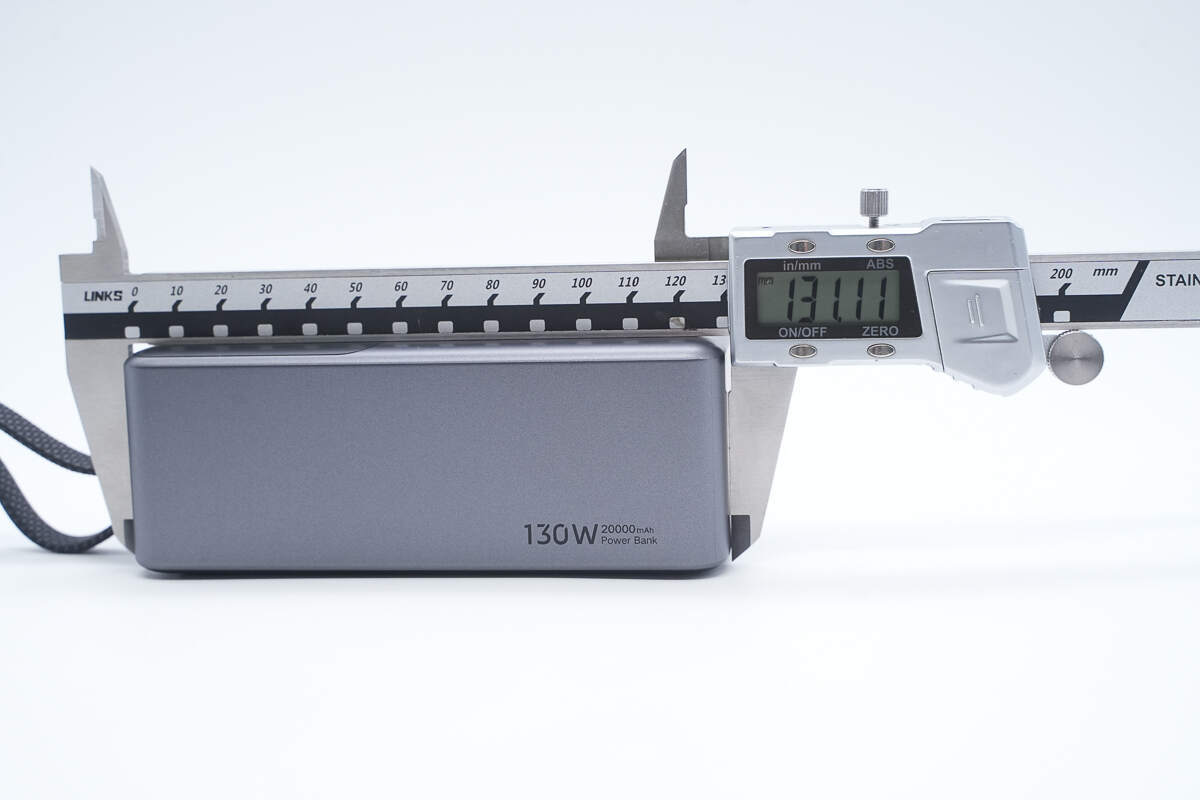

使用游标卡尺测得移动电源机身长度约为131.1mm。

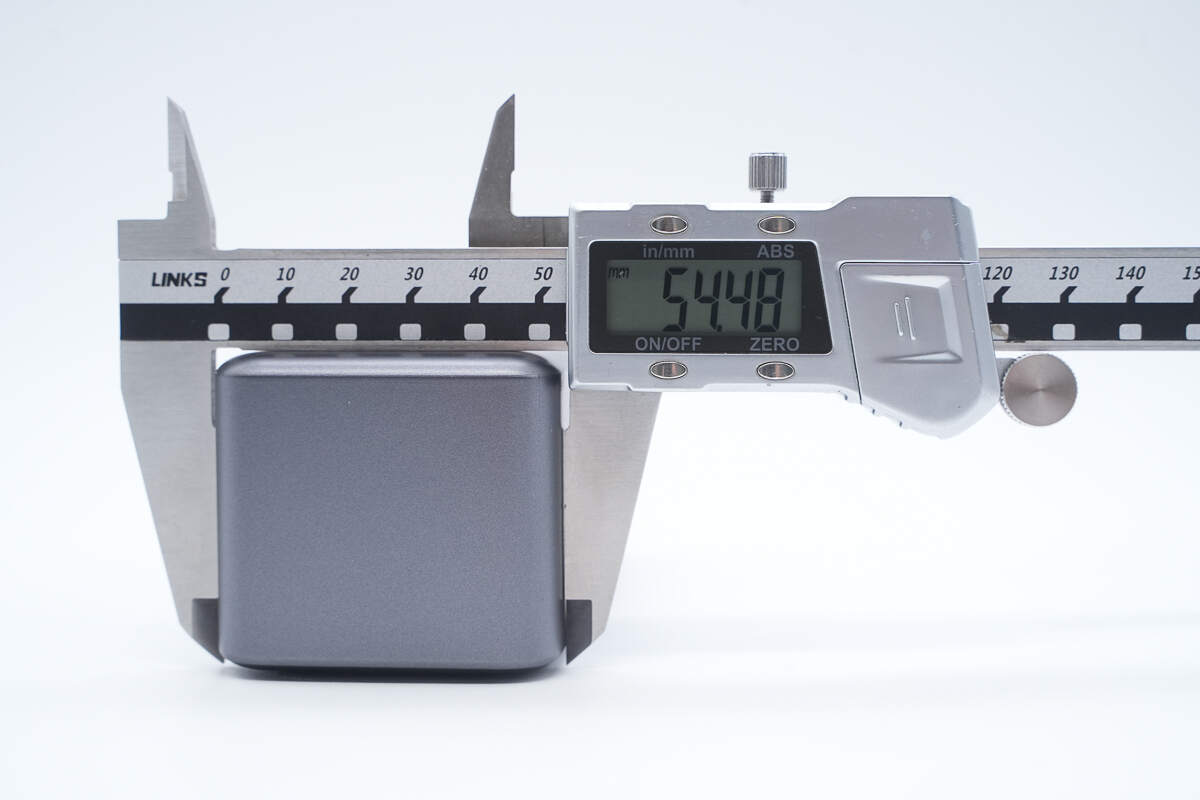

机身宽度约为54.5mm。

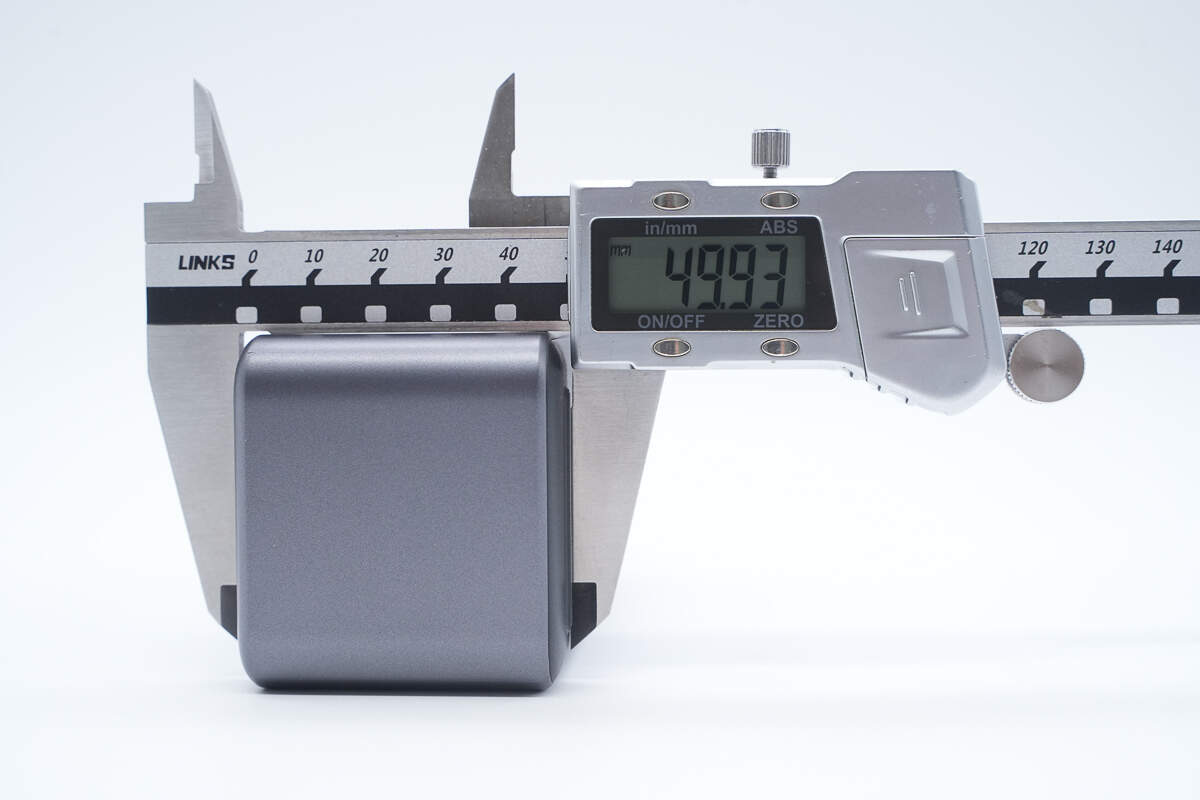

机身厚度约为50mm。

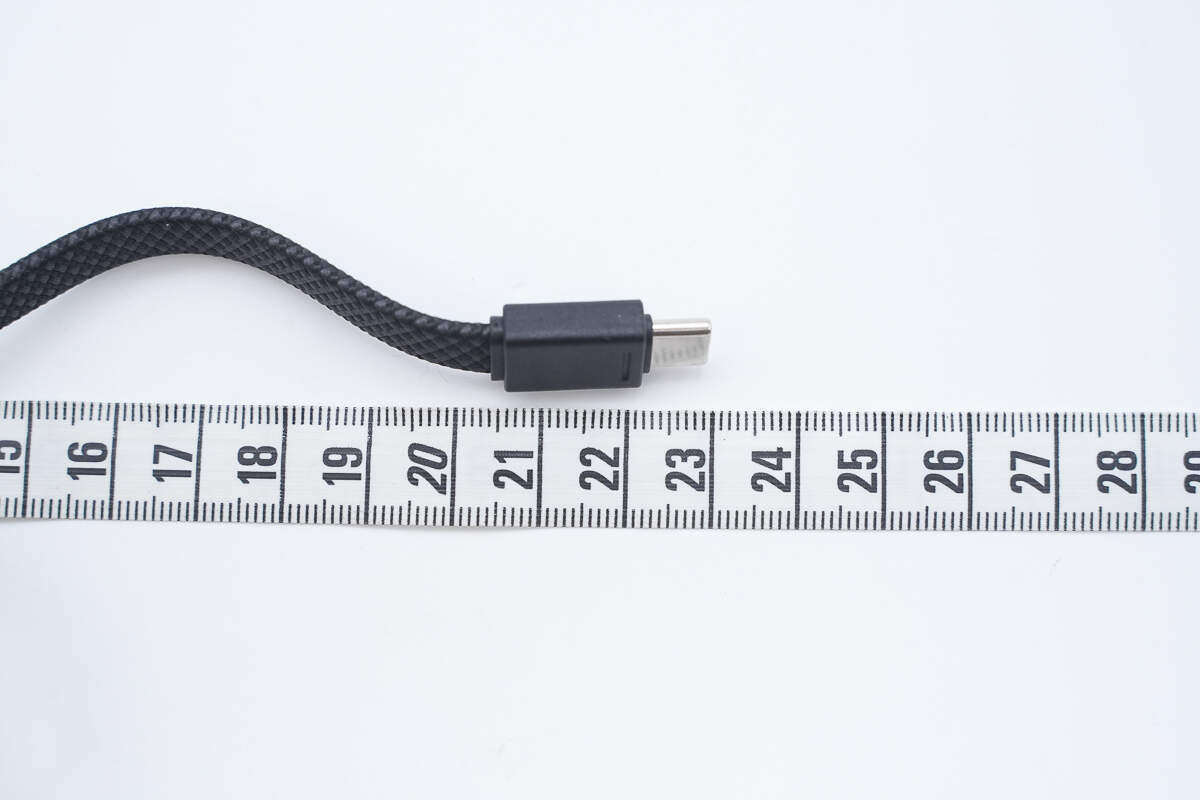

USB-C自带线长度约为23cm。

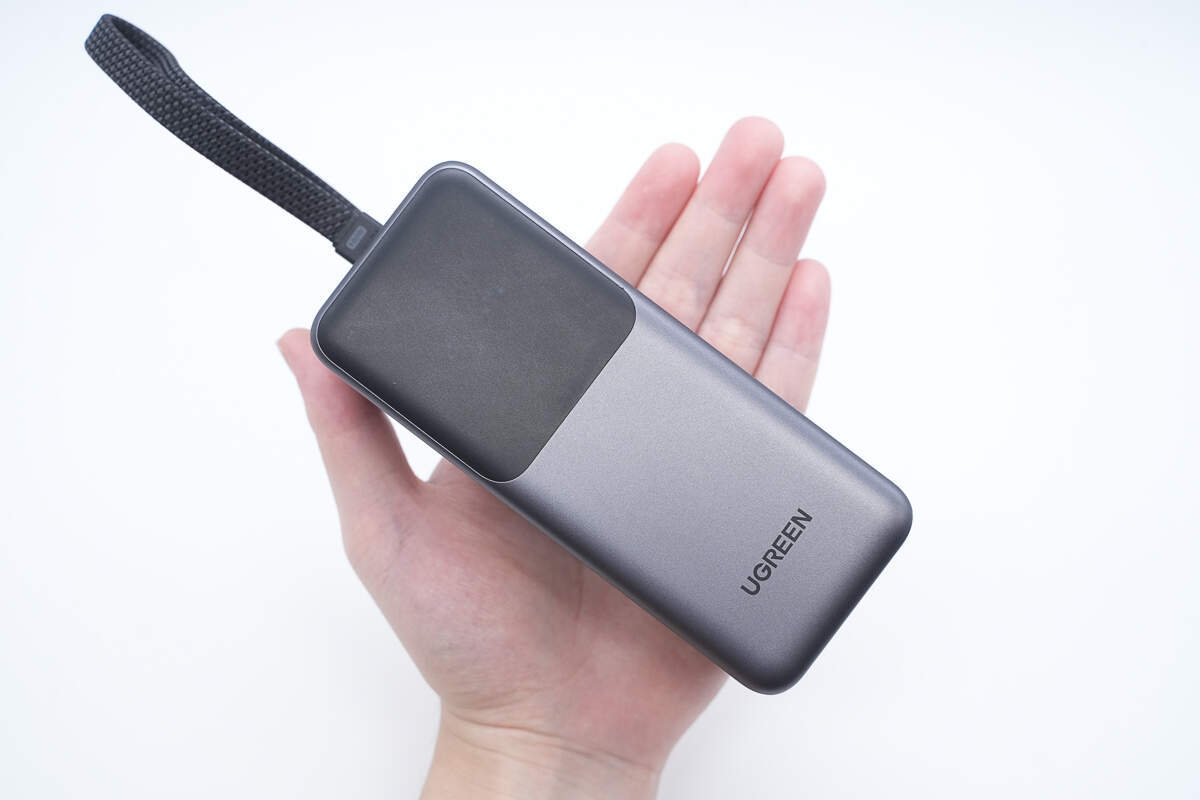

移动电源拿在手上的大小直观感受。

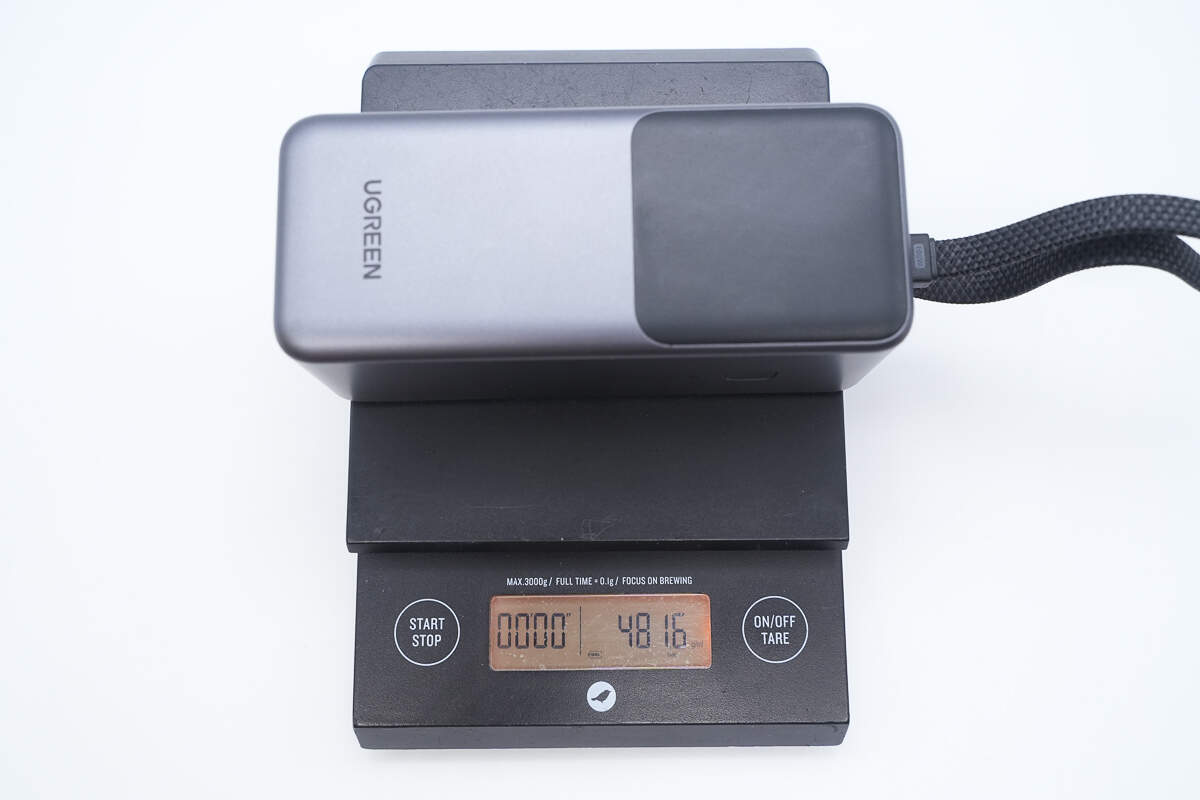

另外测得移动电源重量约为482g。

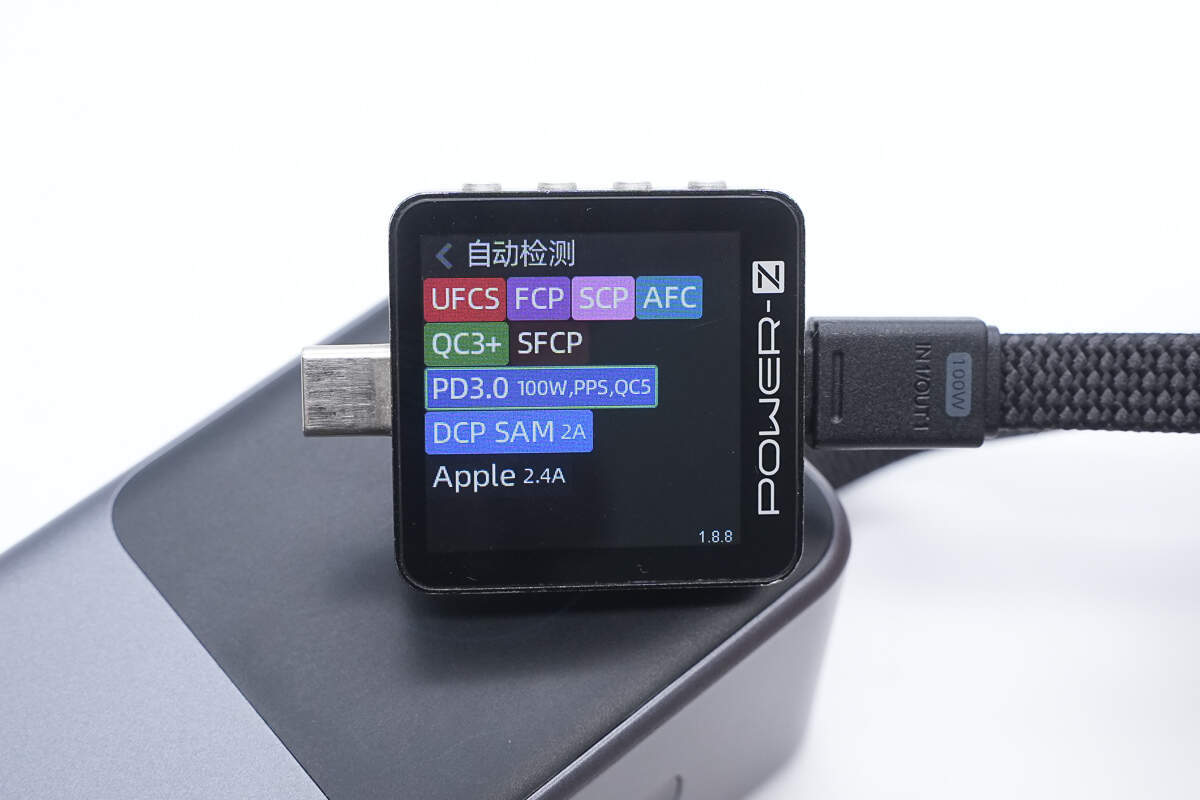

使用ChargerLAB POWER-Z KM003C测得USB-C线支持UFCS、FCP、SCP、AFC、QC3+/5、SFCP、PD3.0、PPS、DCP、SAM 2A、Apple 2.4A充电协议。

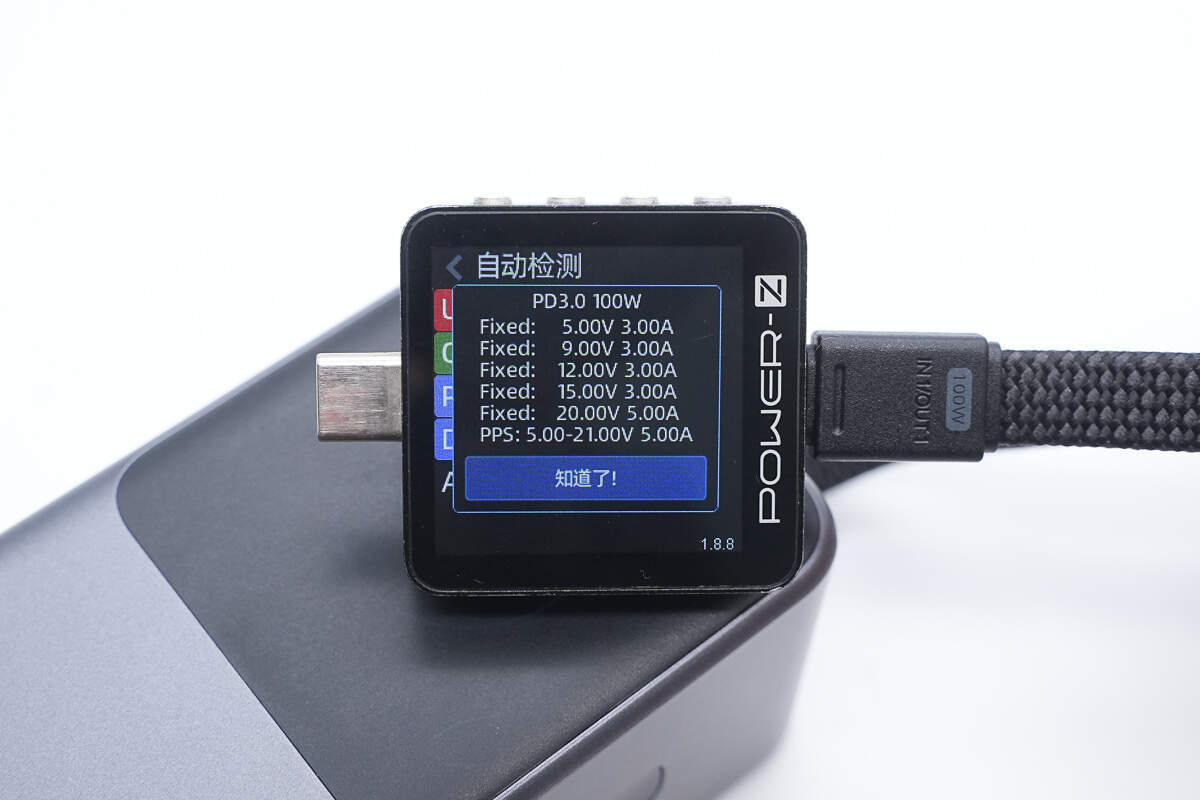

PDO报文显示还具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位，以及5-21V5A一组PPS电压档位。
测得UFCS融合快充具备3.4-5.5V5A、5.5-11V5A、11-21V5A三组电压档位。

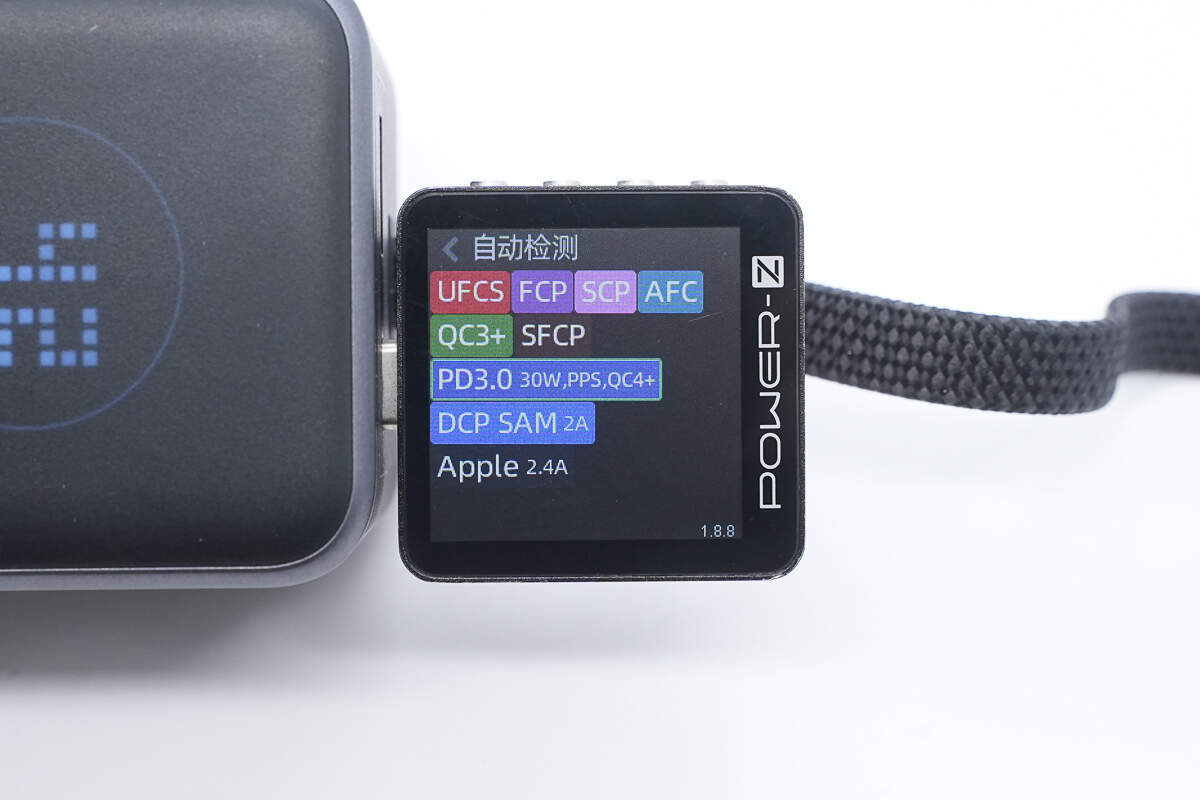

测得USB-C接口支持UFCS、FCP、SCP、AFC、QC3+/4+、SFCP、PD3.0、PPS、DCP、SAM 2A、Apple 2.4A充电协议。

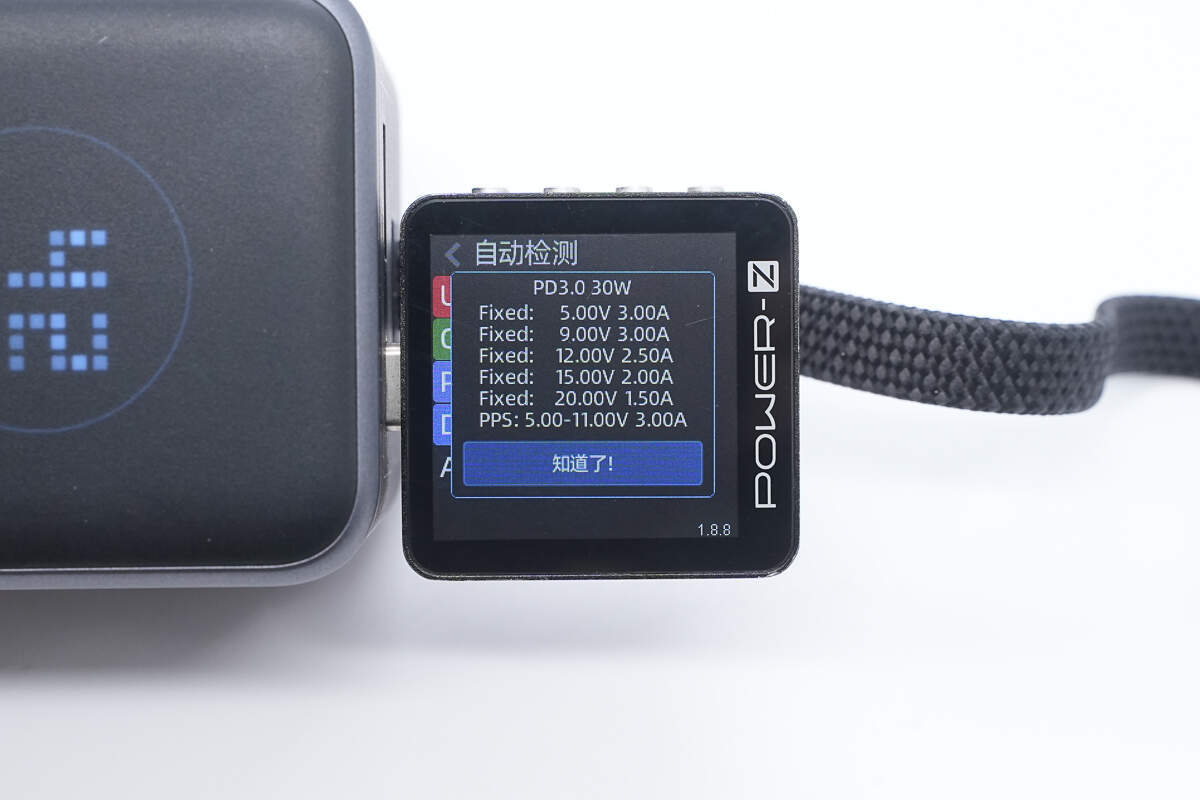

PDO报文显示还具备5V3A、9V3A、12V2.5A、15V2A、20V1.5A五组固定电压档位，以及5-11V3A一组PPS电压档位。
测得UFCS融合快充具备3.4-5.5V5A、5.5-11V3A两组电压档位。

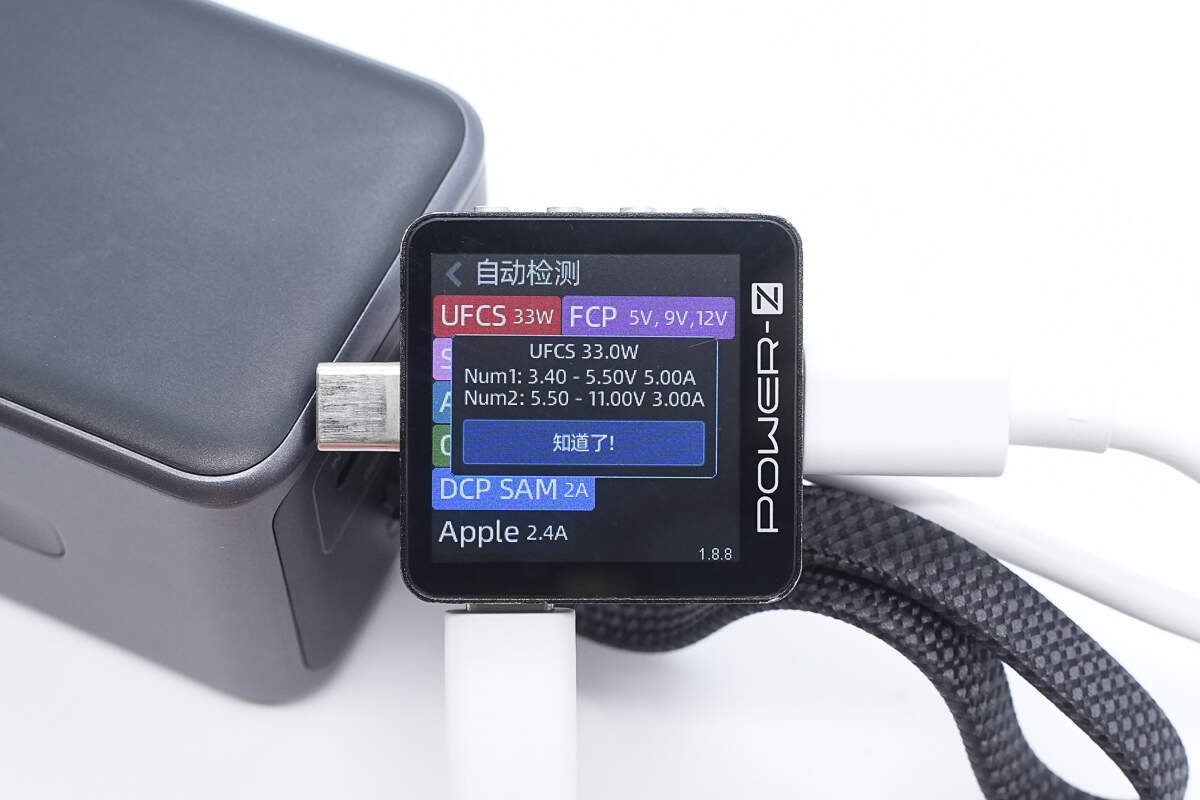

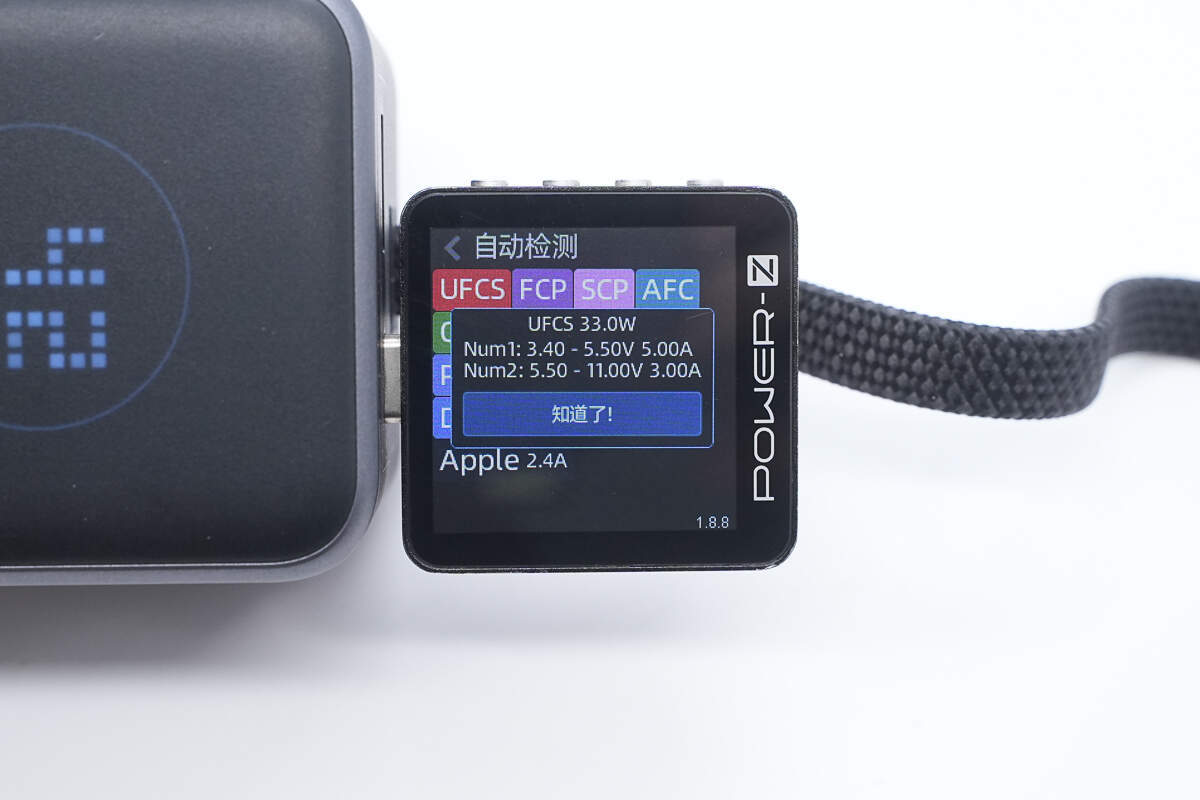

测得USB-A接口支持UFCS、FCP、SCP、AFC、QC3+、SFCP、DCP、SAM 2A、Apple 2.4A充电协议。
测得UFCS融合快充具备3.4-5.5V5A、5.5-11V3A两组电压档位。

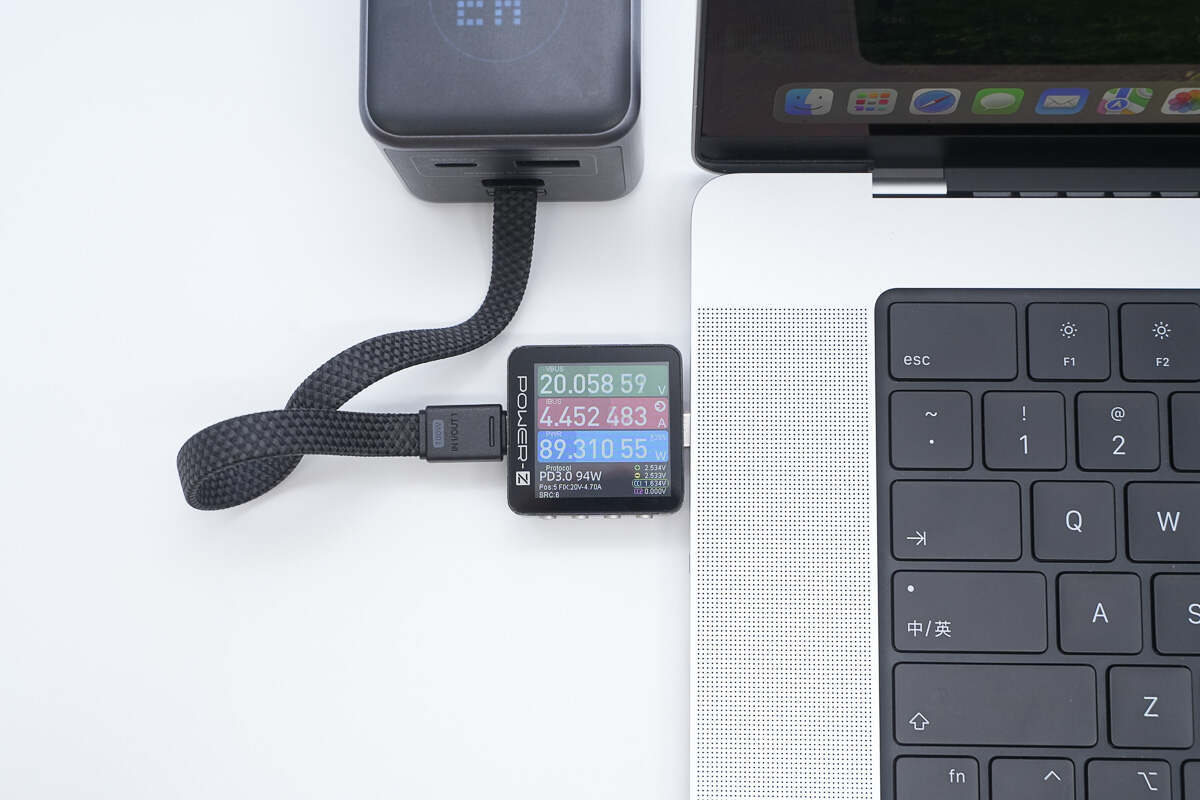

使用移动电源自带线为MacBook Pro 16 M4 Pro充电，测得充电功率约为89.3W。
绿联130W大功率自带线移动电源拆解
看完了这款移动电源的开箱展示，下面就进行拆解，一起看看内部的设计和用料。
首先沿壳体接缝撬开移动电源后盖。
后盖采用超声波焊接和卡扣固定。

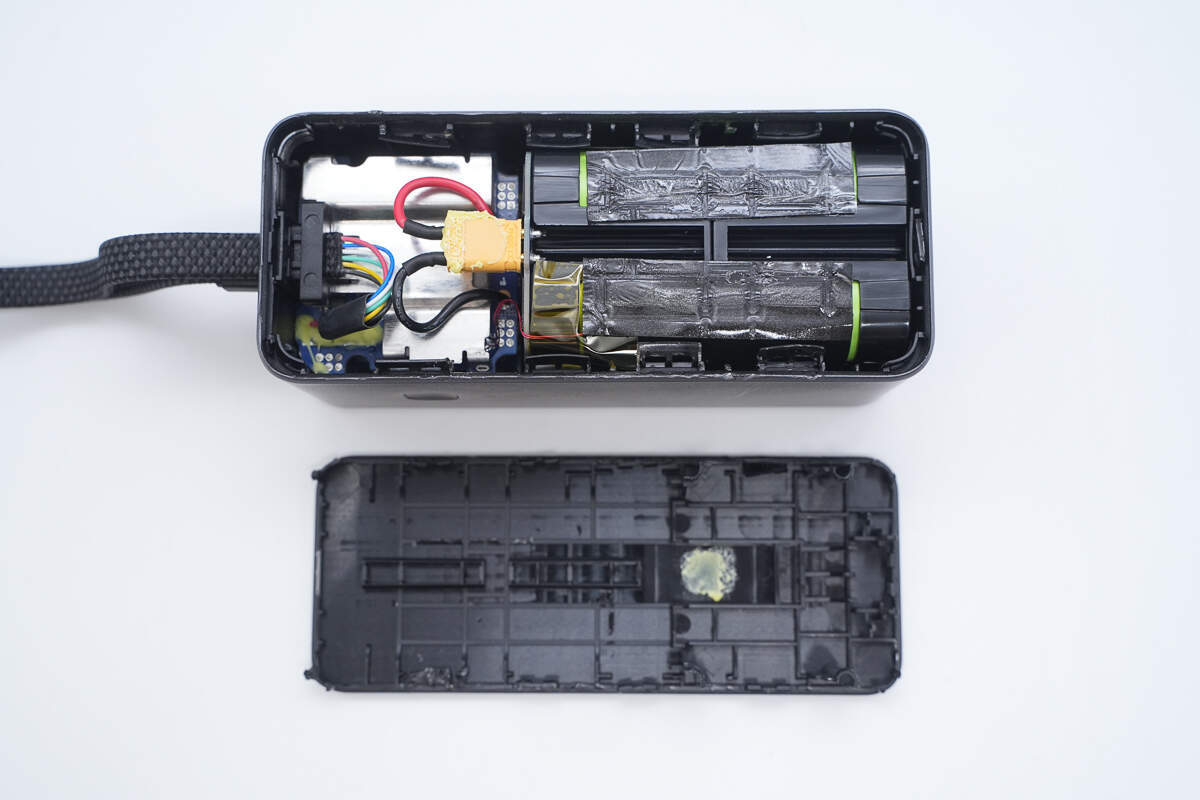

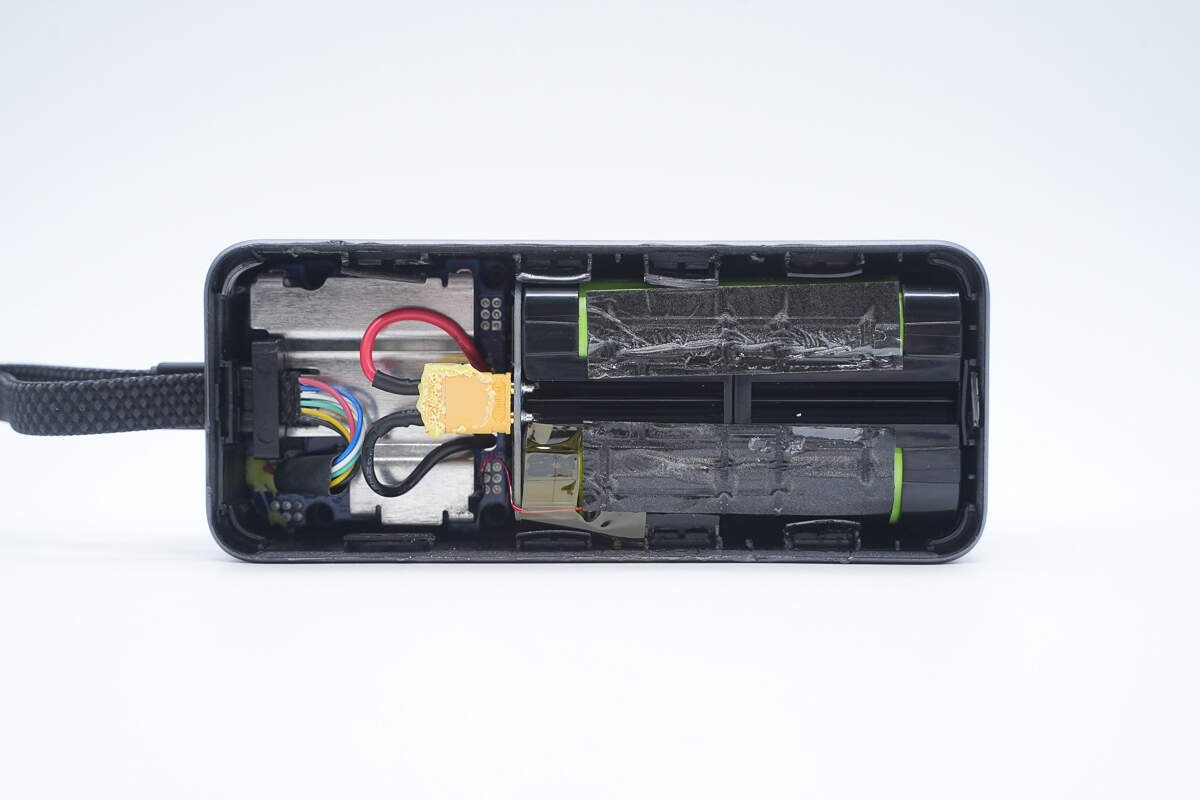

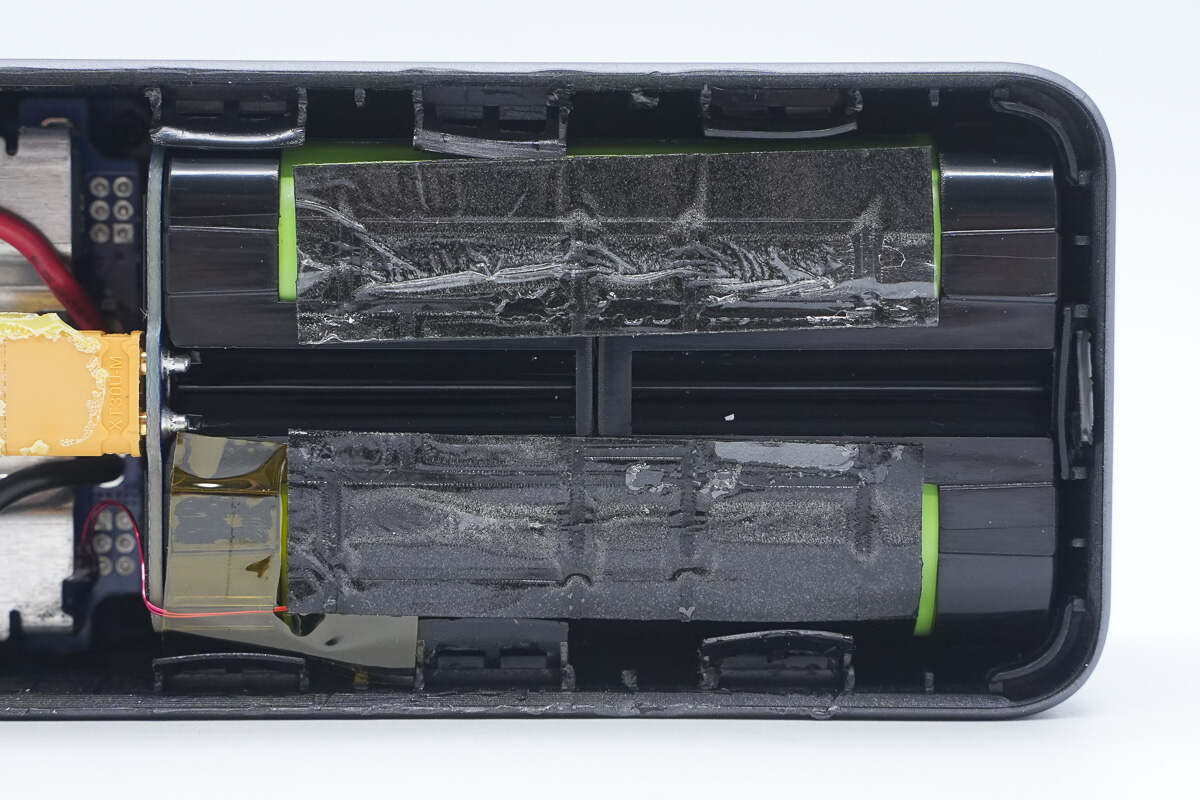

壳体内部设有PCBA模块和电池组。

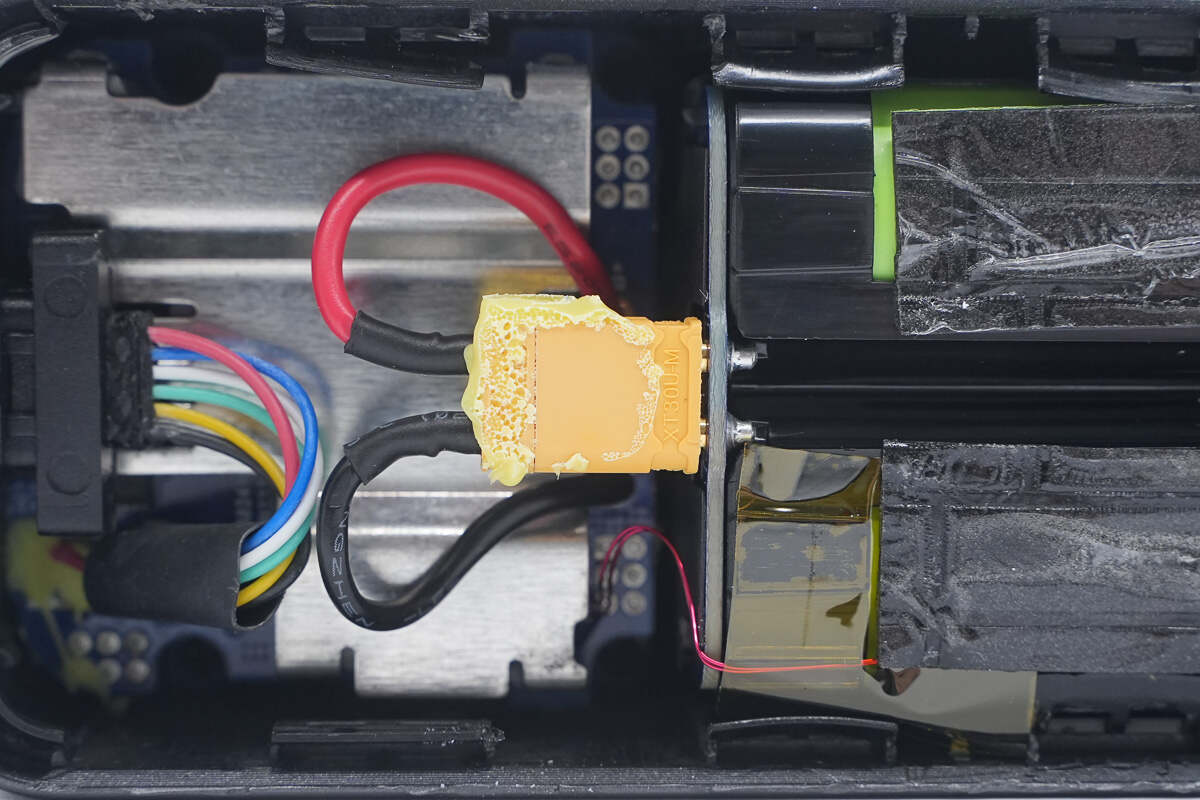

电池组通过XT30连接器连接，连接器打胶加固，热敏电阻使用高温胶带粘贴固定在电芯上。

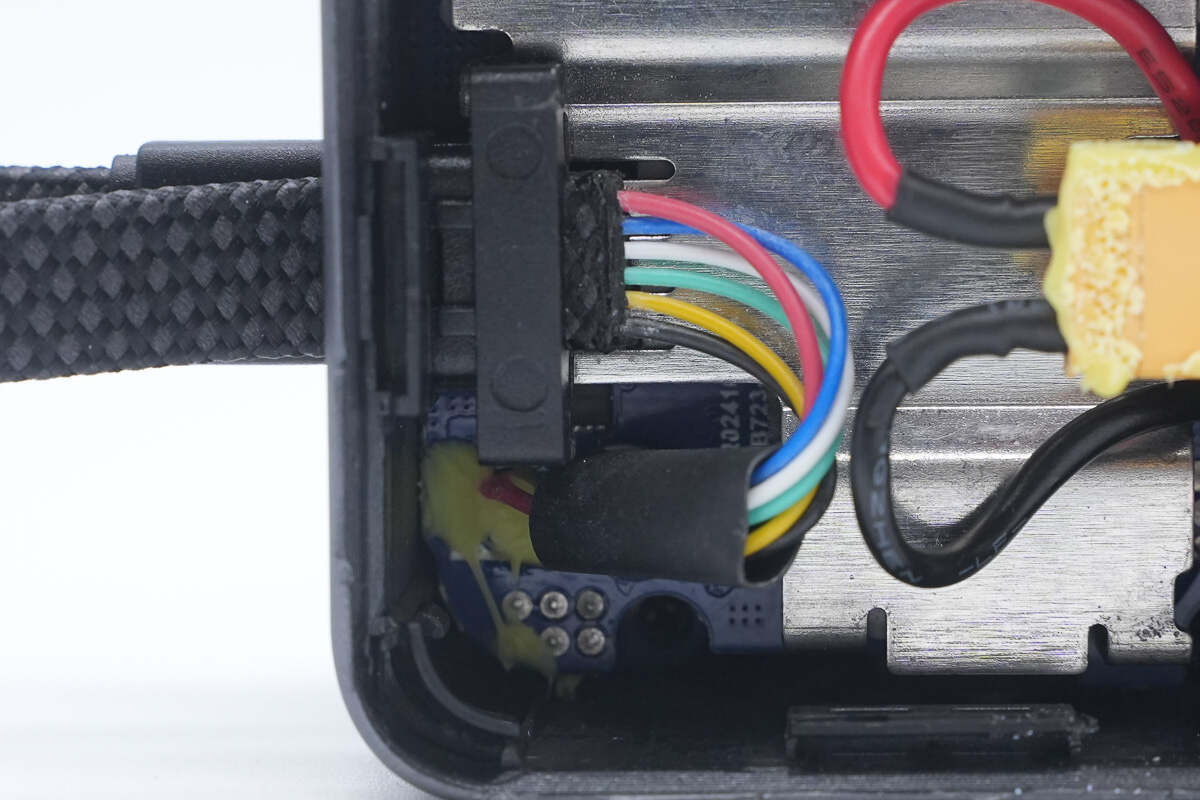

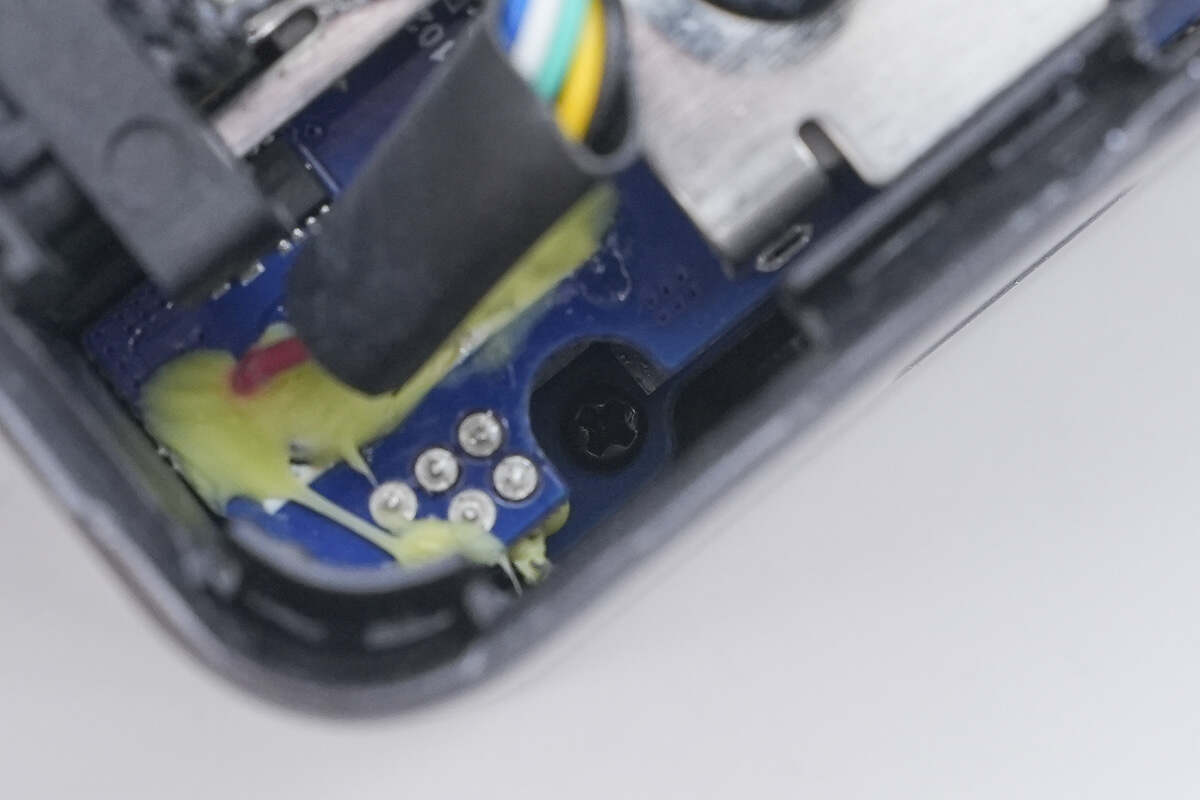

移动电源自带线焊接连接到PCBA模块。
PCBA模块通过螺丝固定。
电池组粘贴缓冲泡棉。

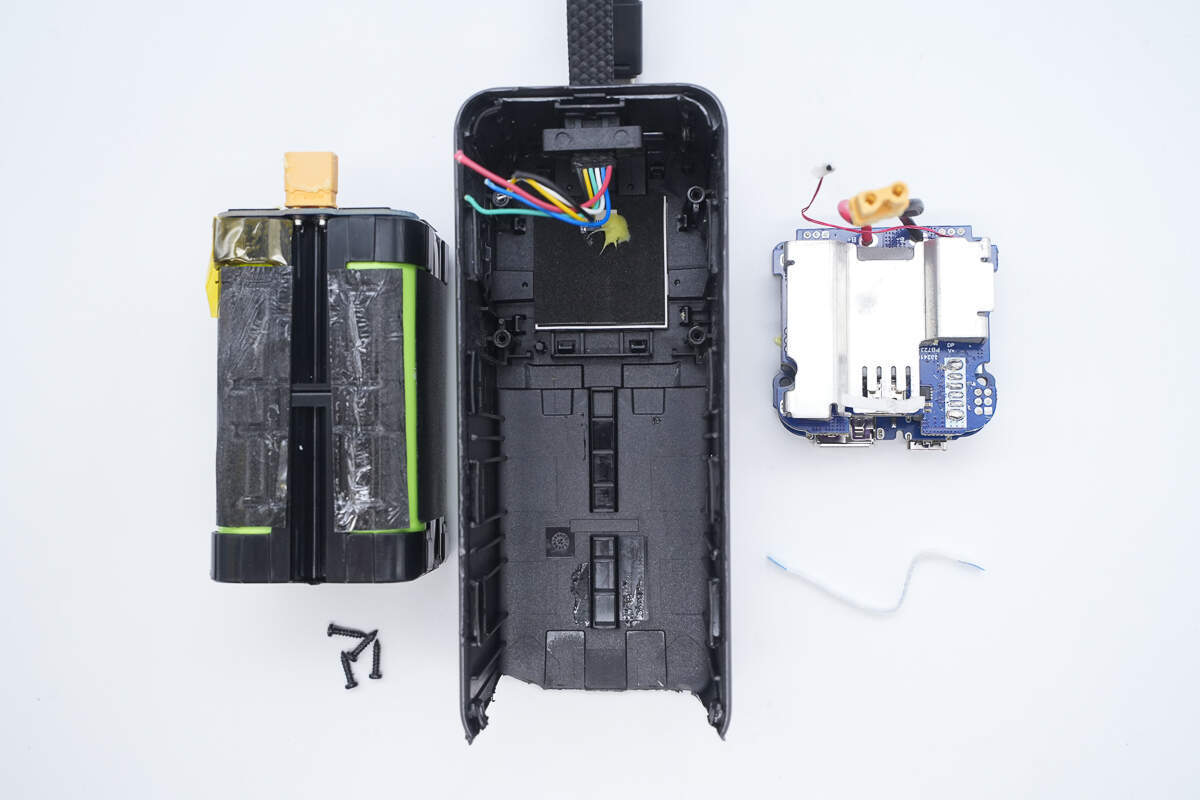

取出PCBA模块和电池组。

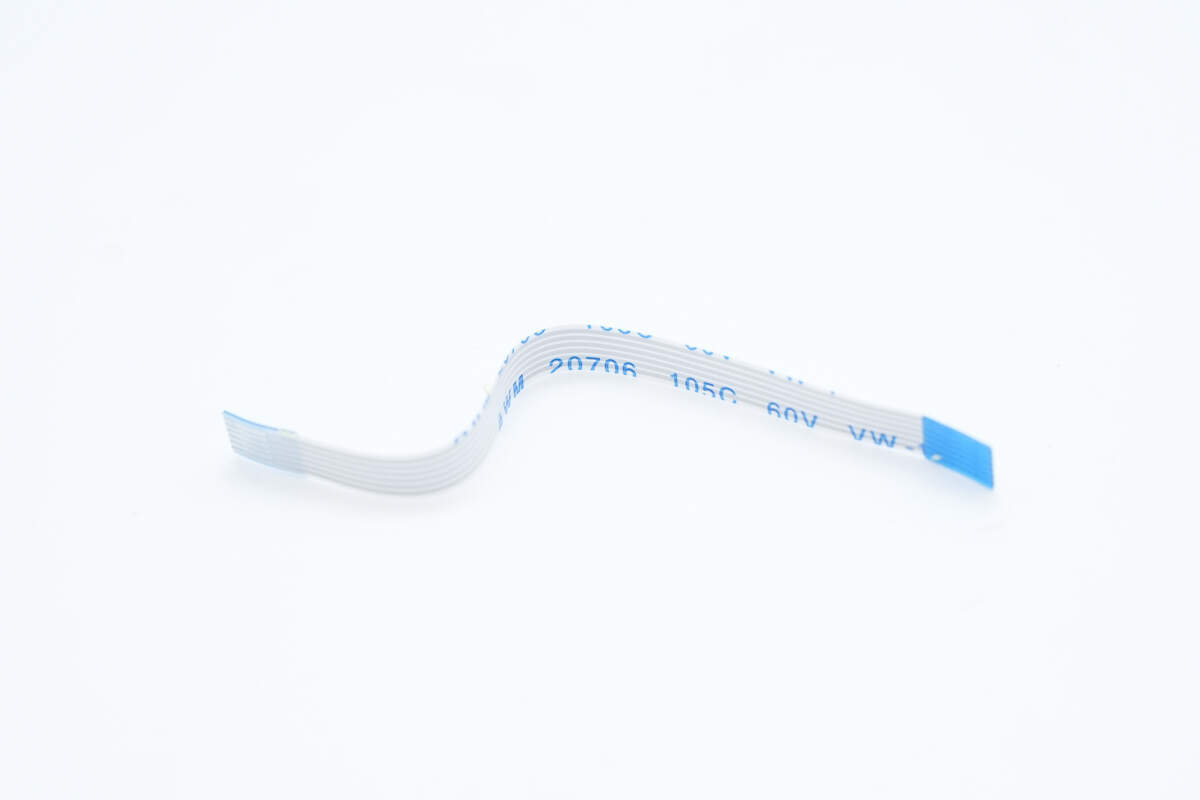

连接液晶屏幕的排线特写。

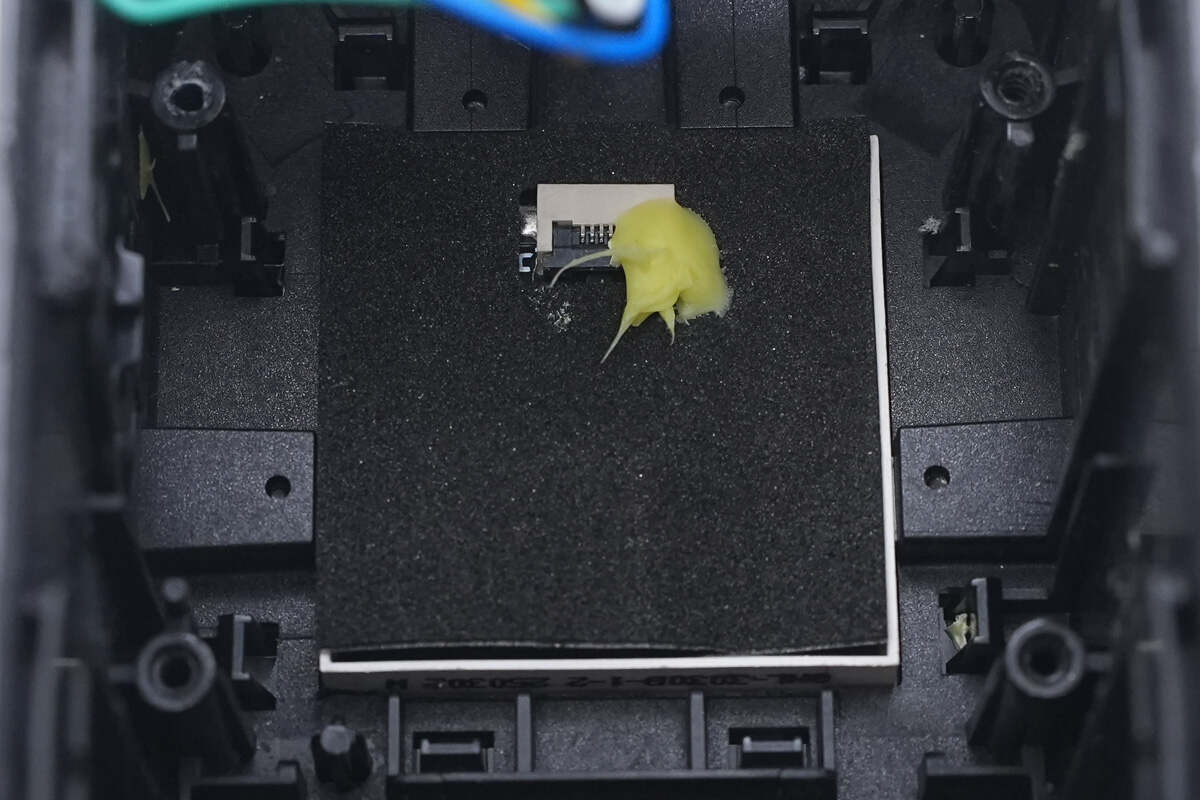

液晶屏幕背面设有排线插座。
电池组通过塑料框架固定绝缘，侧面粘贴麦拉片绝缘。

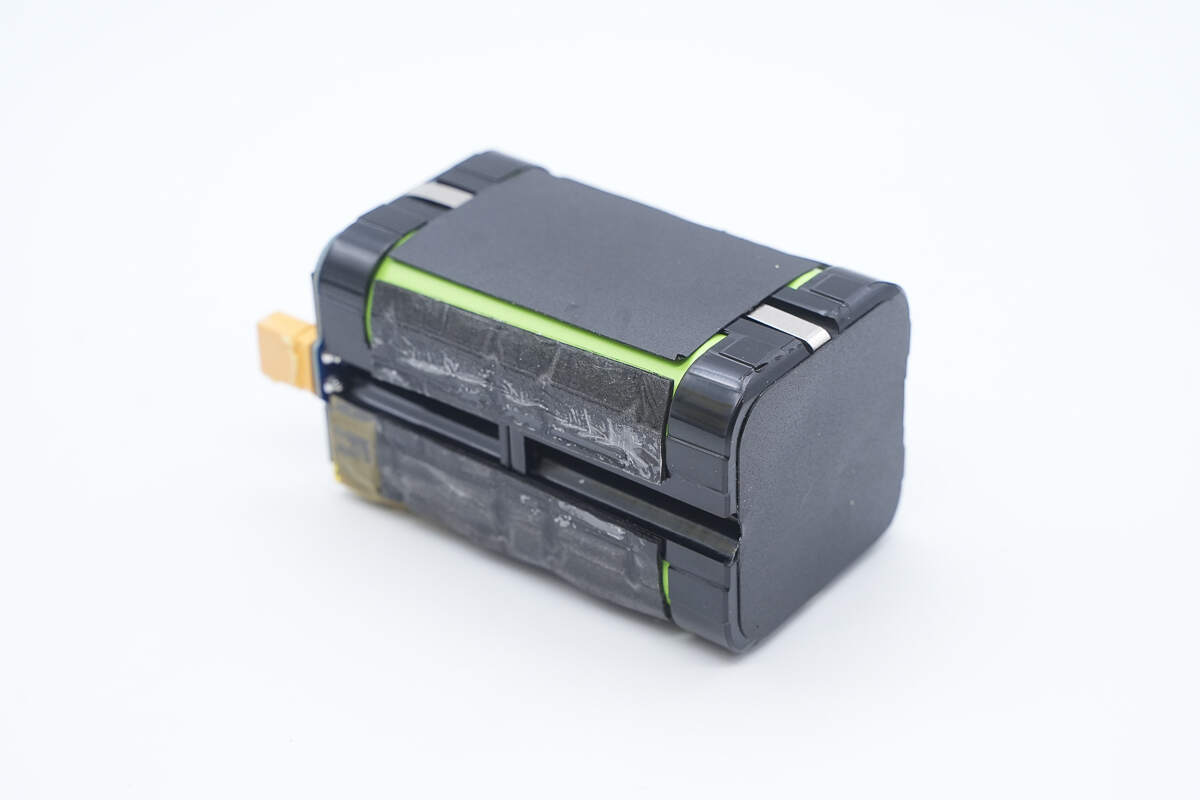

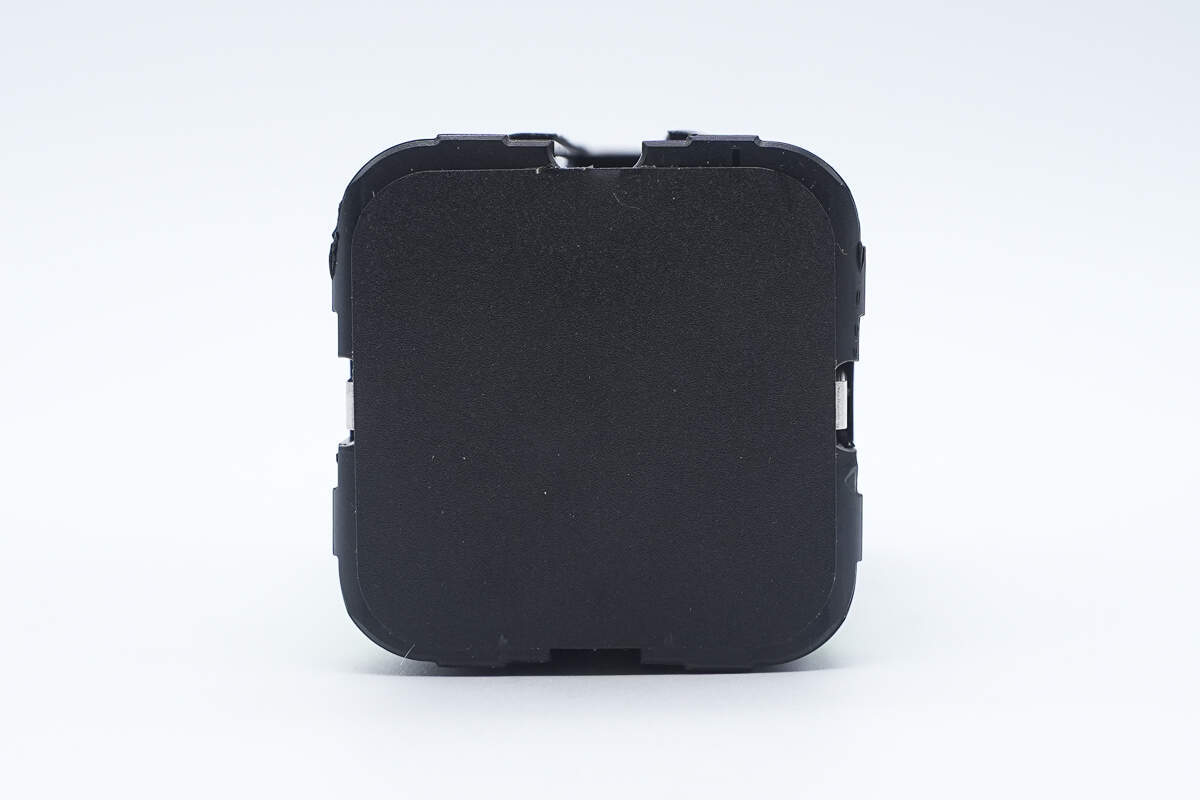

电池组另一面也粘贴缓冲泡棉和麦拉片。

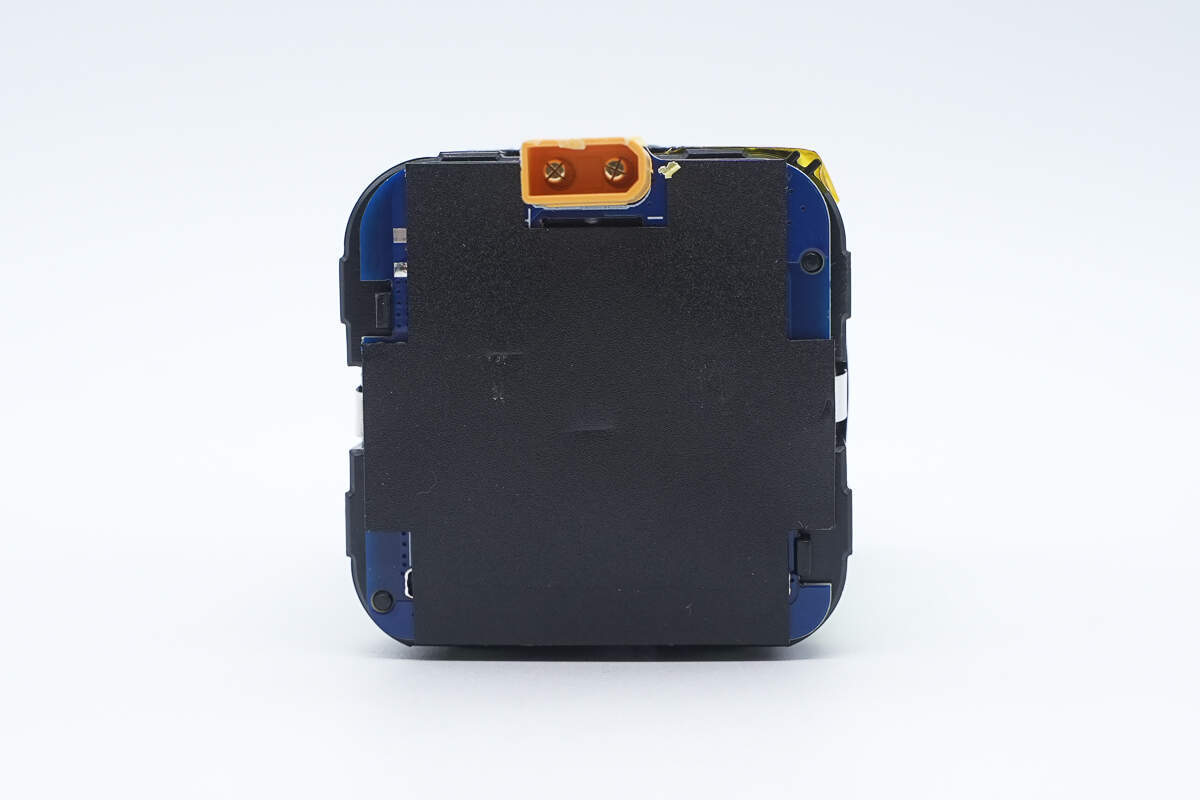

电池保护板覆盖麦拉片绝缘。
电池组另一面也粘贴麦拉片绝缘。

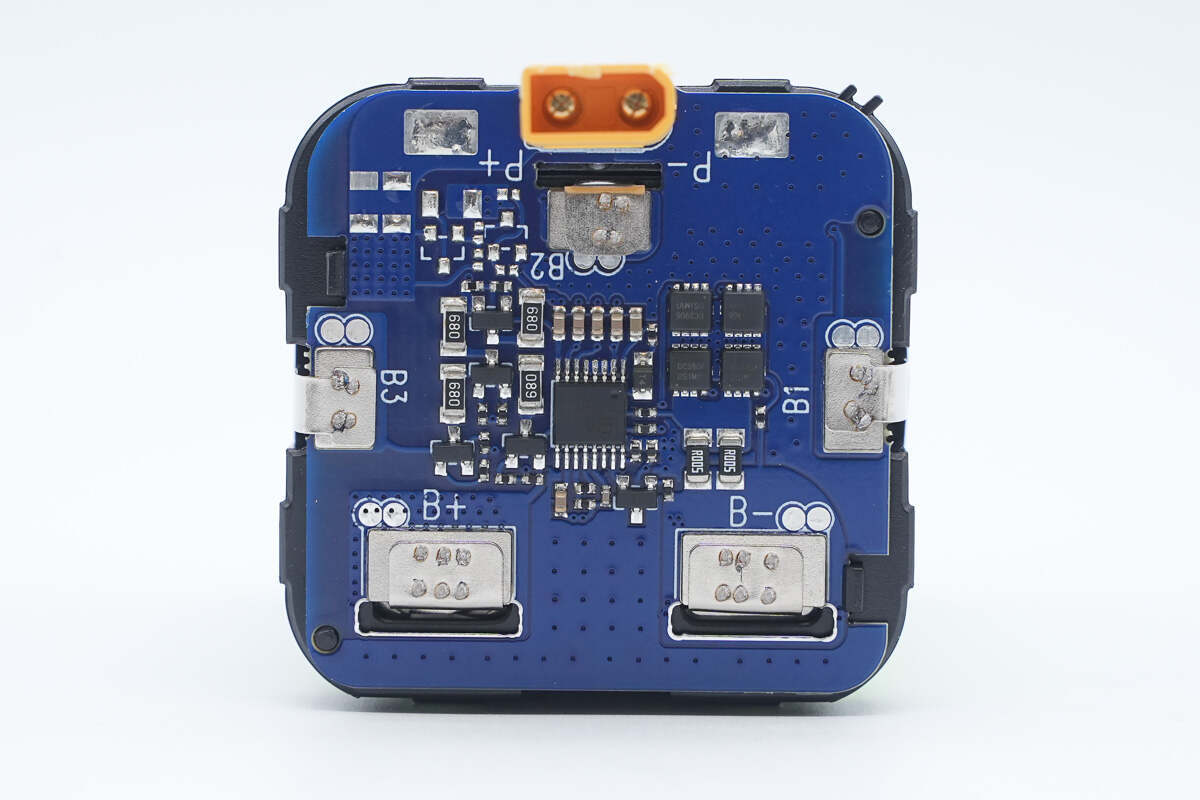

保护板设有电池保护芯片，电池保护管和均衡电路。

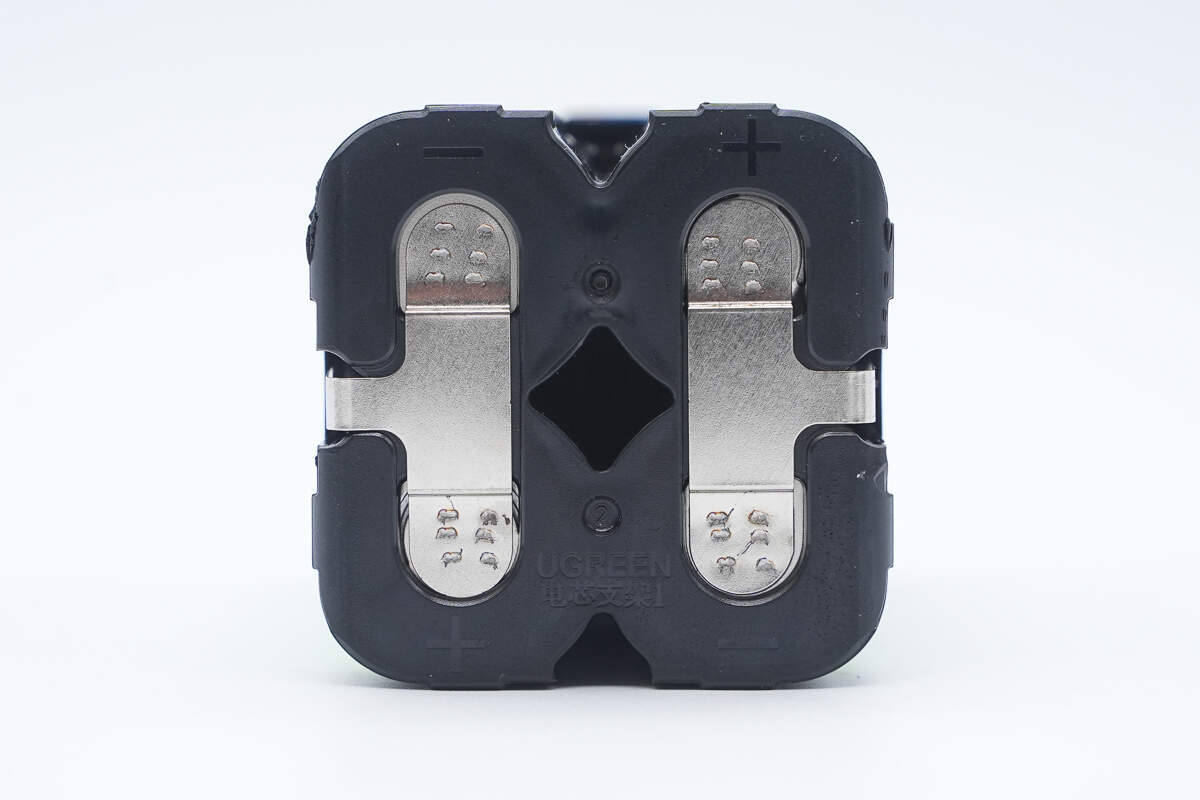

电芯通过塑料框架绝缘固定，镍带点焊连接。

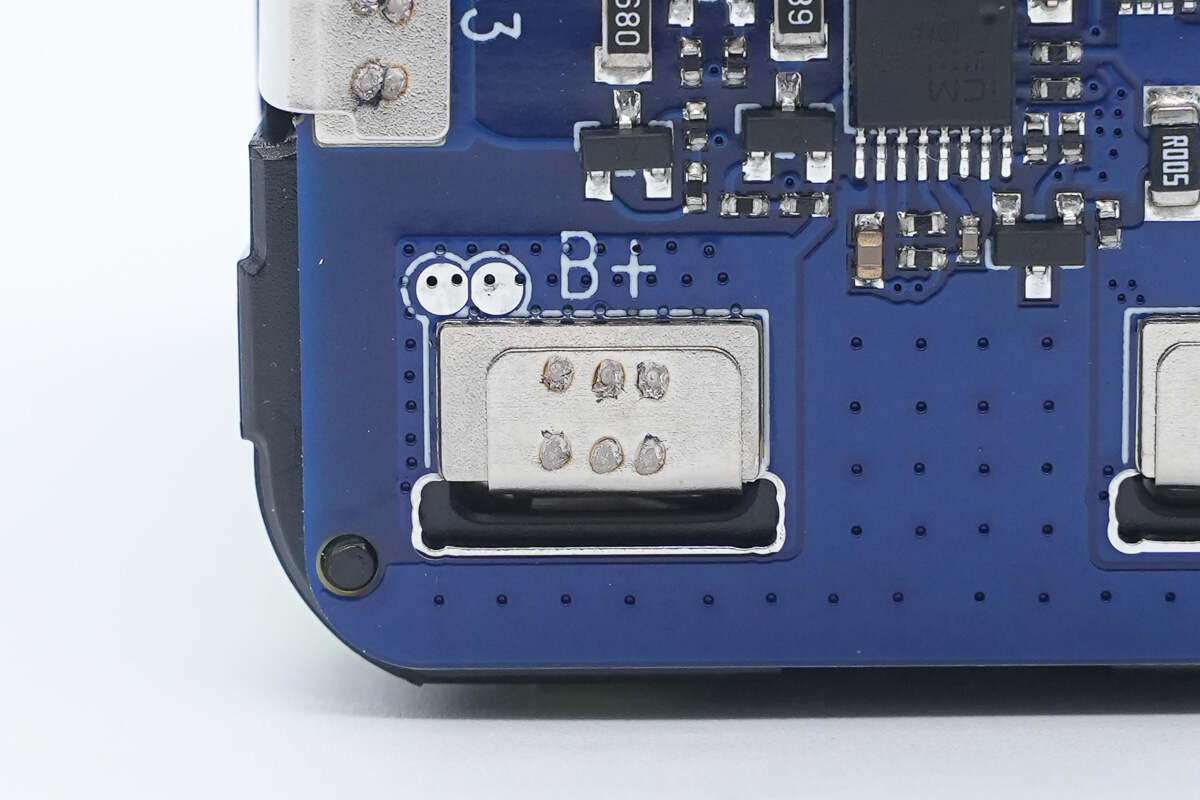

电池组通过点焊连接到保护板。

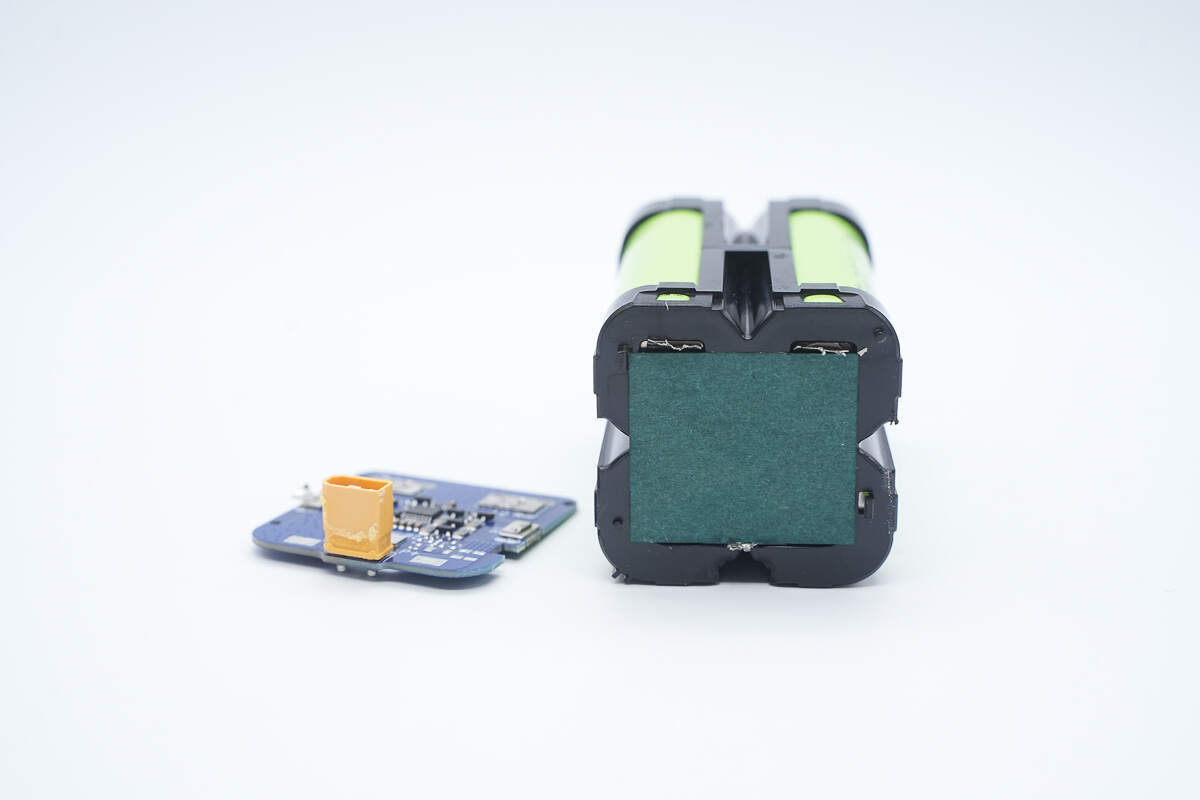

剪断镍带拆下保护板，保护板背面粘贴青稞纸绝缘。
保护板和4节21700电芯一览。

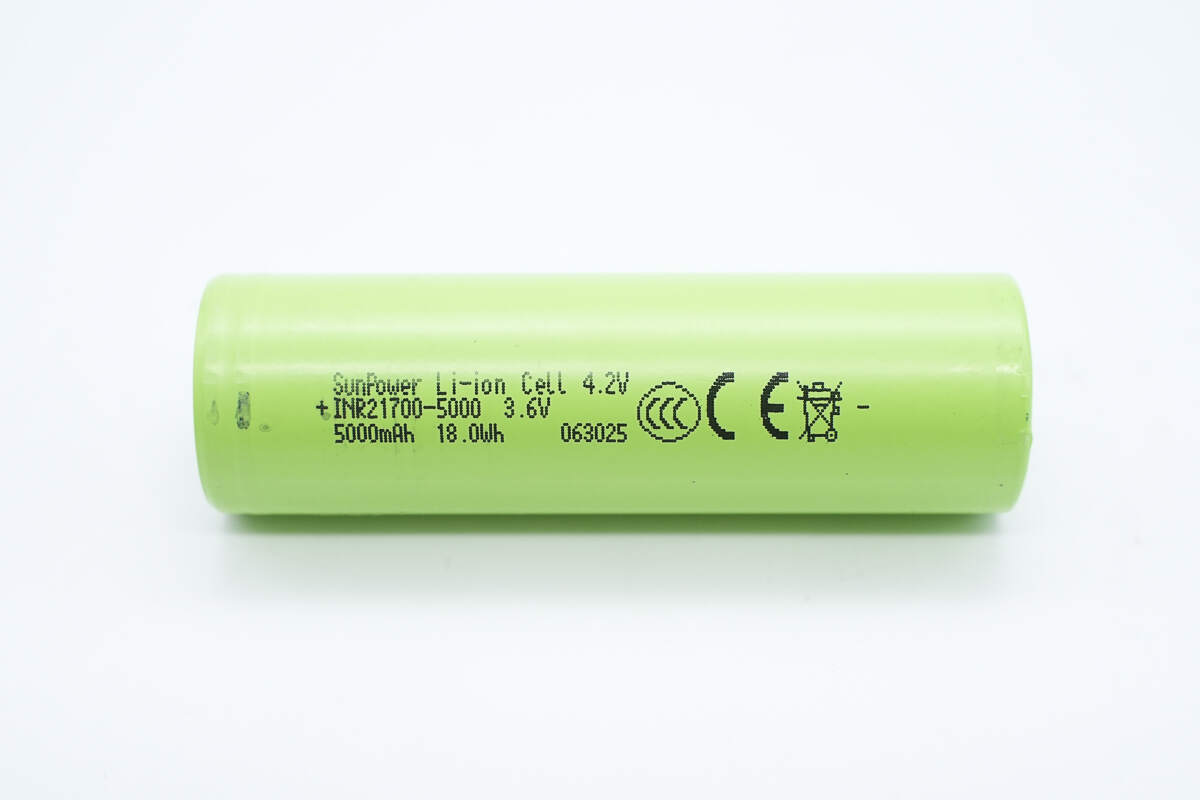

电芯喷码特写，型号为INR21700-5000，来自SunPower长虹三杰，标称电压3.6V，标称容量5000mAh，能量18Wh，充电限制电压4.2V，已通过CCC和CE认证。

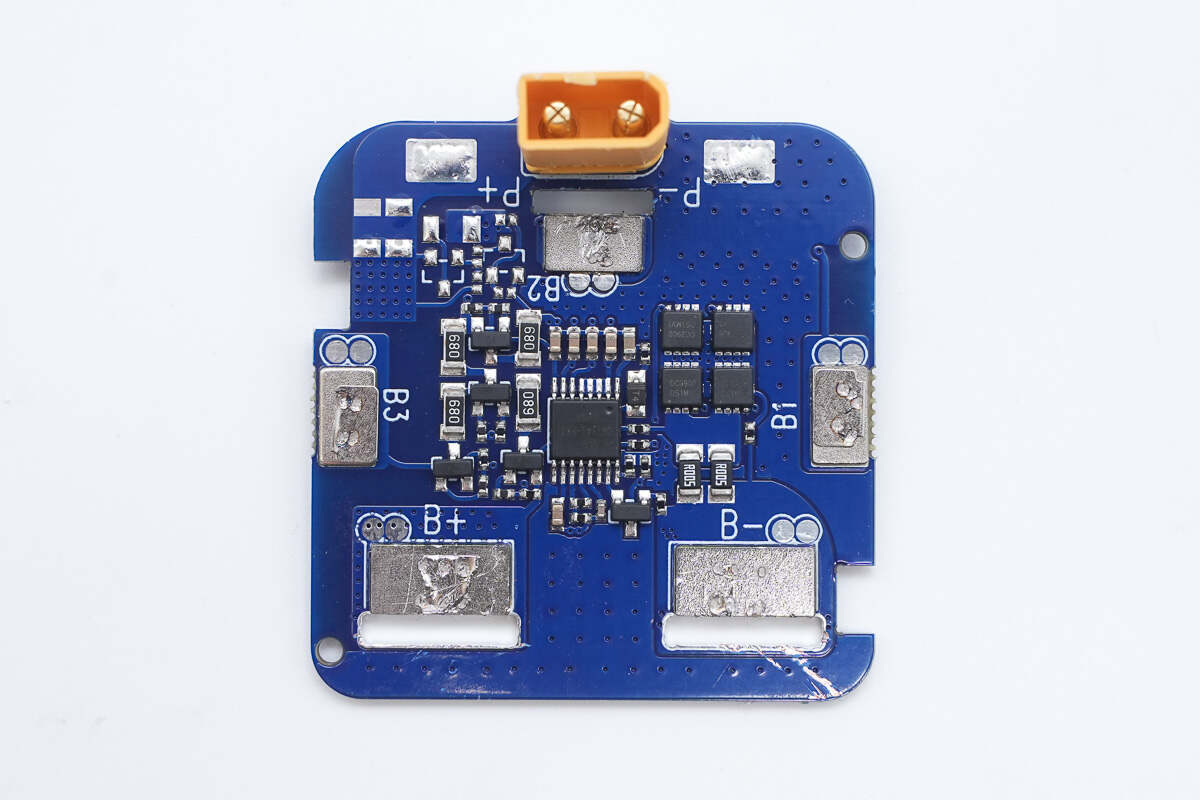

保护板正面一览，中间位置为电池保护芯片，左侧设有电池均衡电路，右侧设有电池保护管和电流取样电阻。

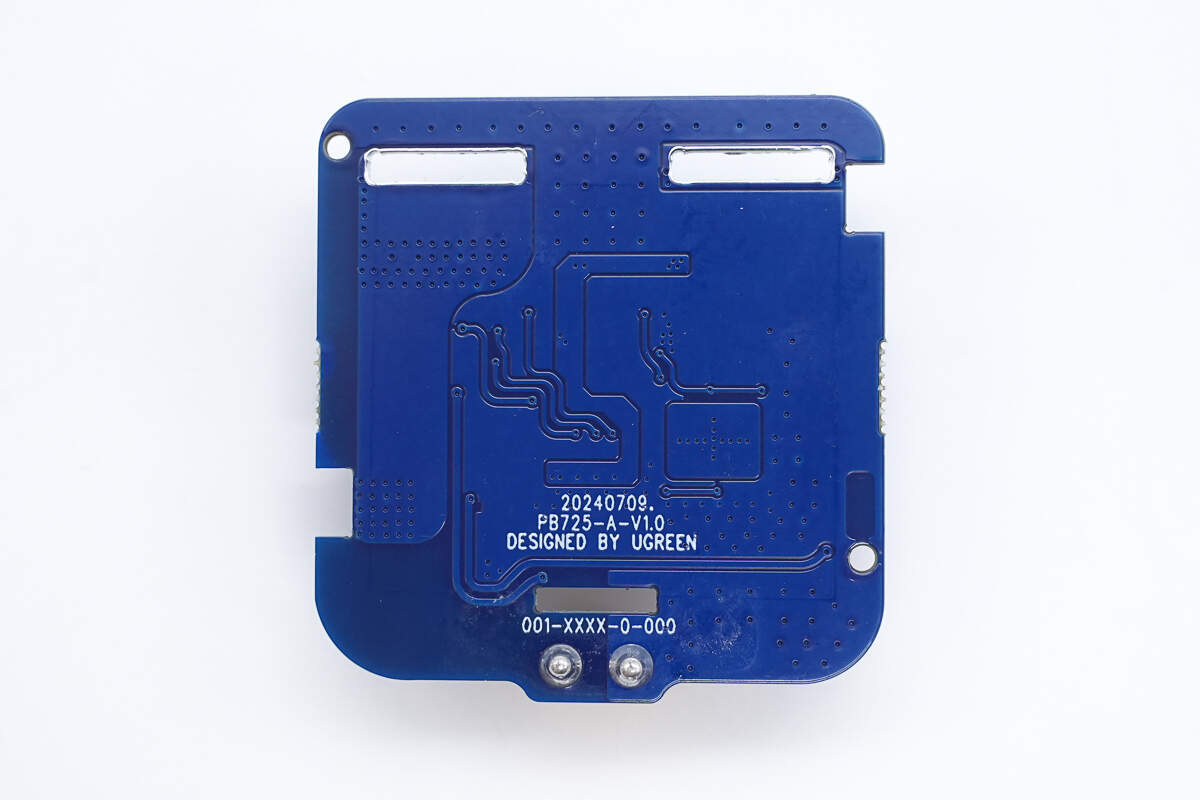

保护板开孔穿过镍带，背面没有元件。

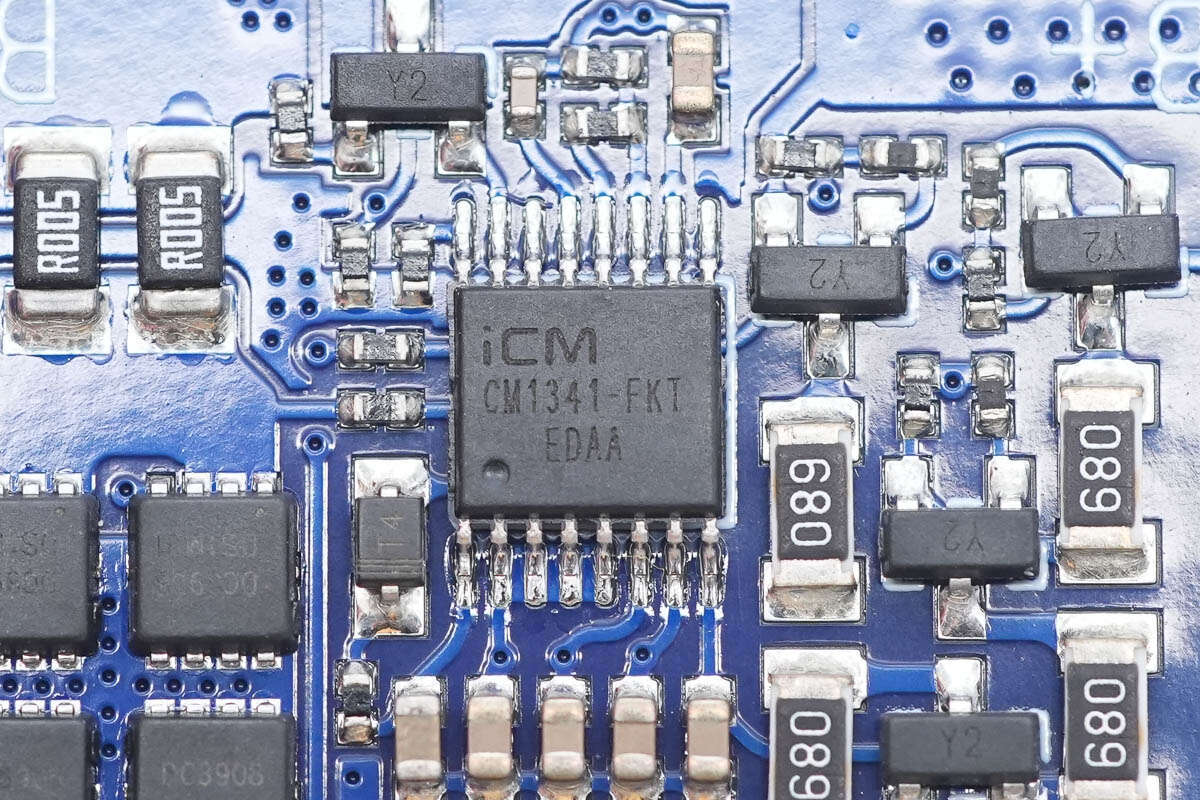

电池保护芯片来自iCM创芯微，型号CM1341-FKT，这是一款专用于4串锂离子/磷酸铁锂电池的保护芯片，内置有高精度电压检测电路和电流检测电路。

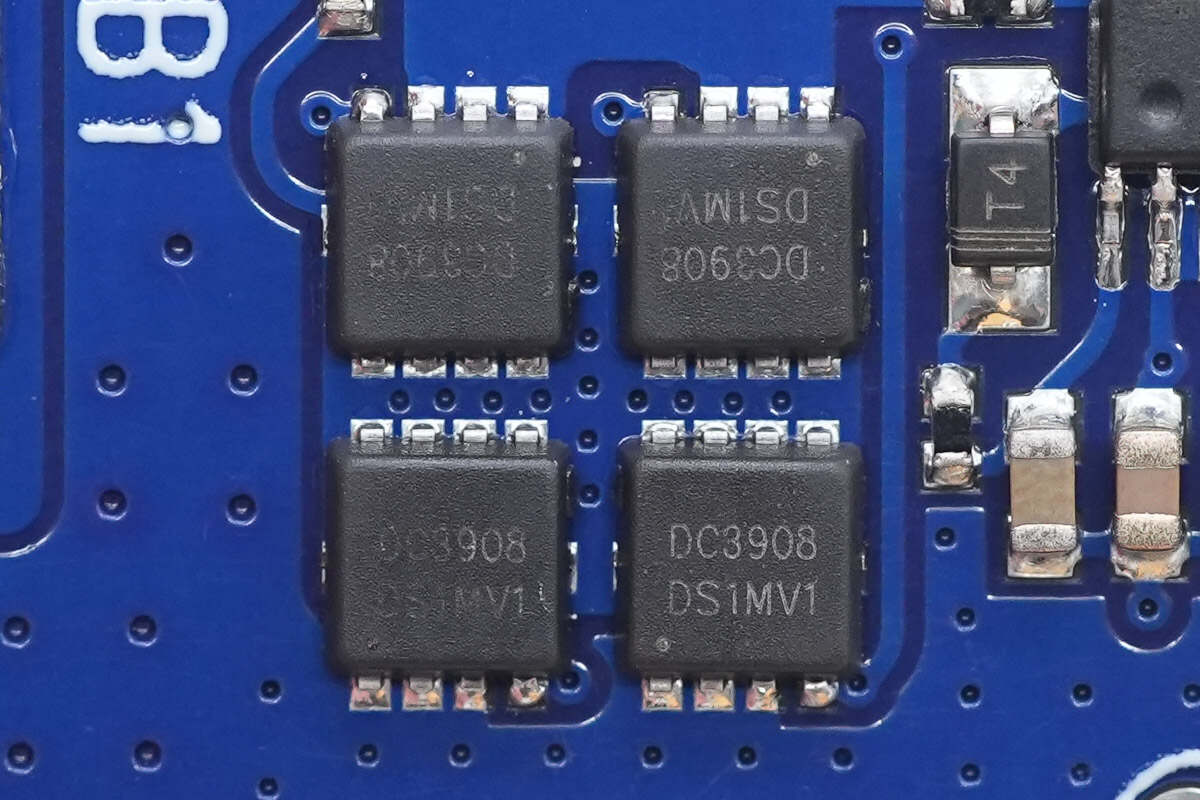

电池保护管来自博盛半导体，型号PDC3908Z，NMOS，耐压30V，导阻7.8mΩ，采用PPAK3*3封装。

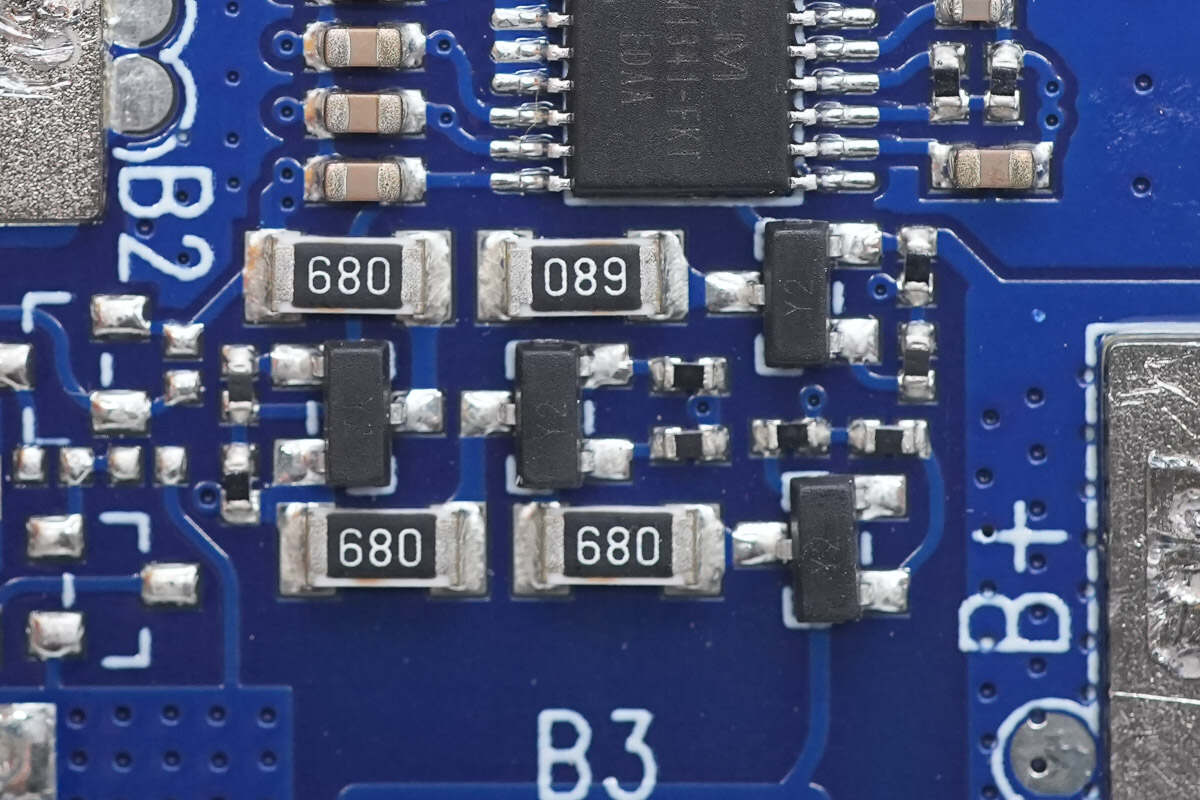

芯片外置均衡电路特写。

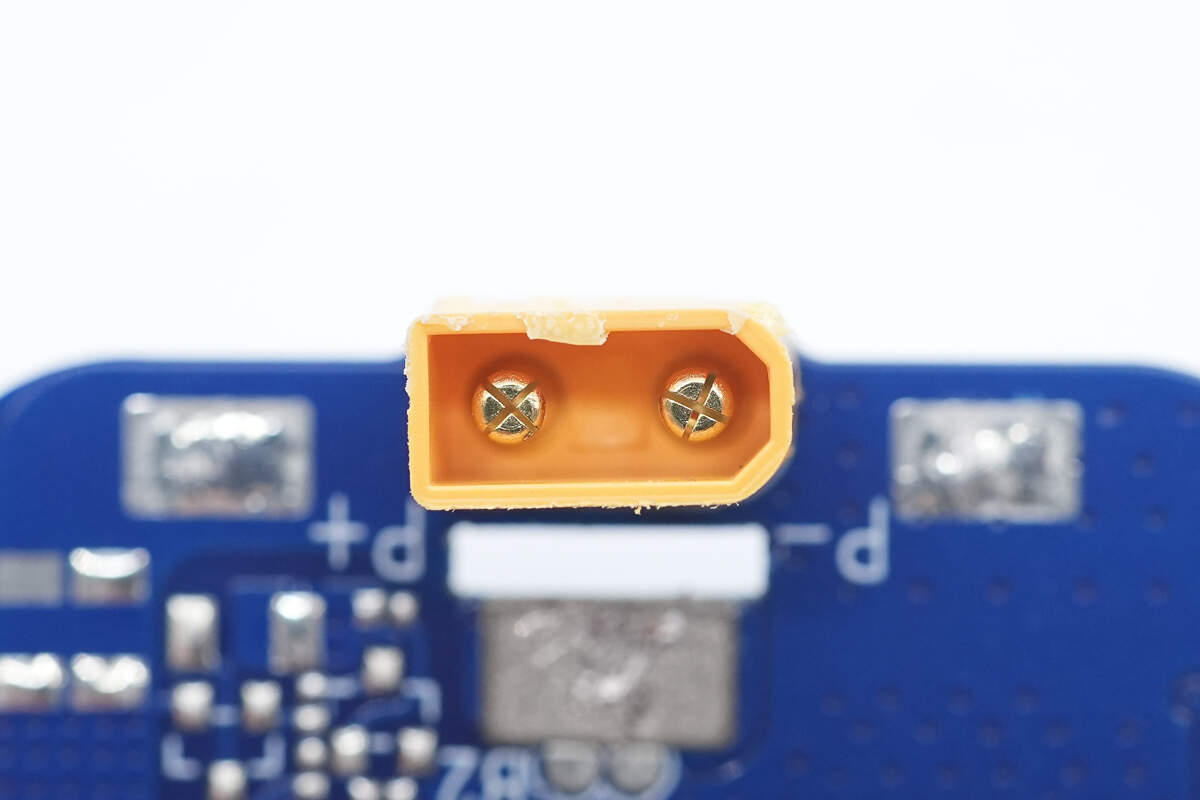

保护板焊接XT30连接器。
PCBA模块模块设有同步升降压芯片，滤波电容和VBUS开关管。

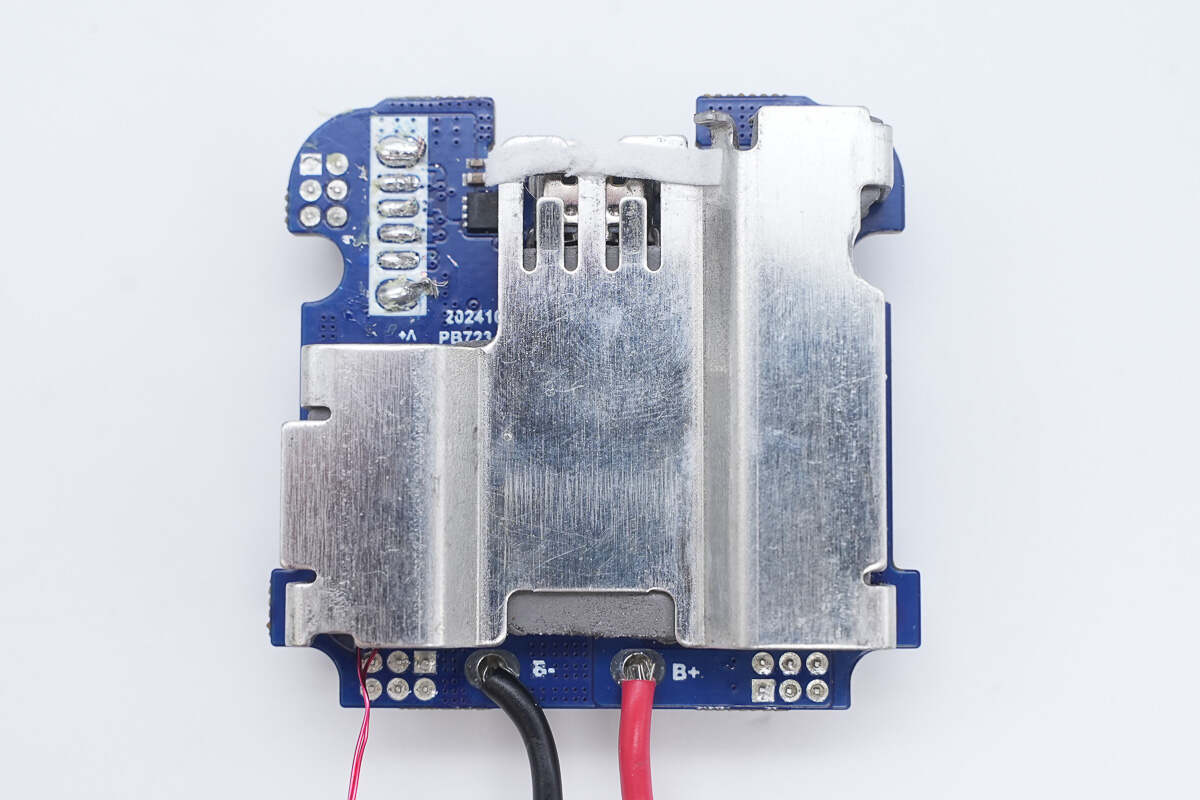

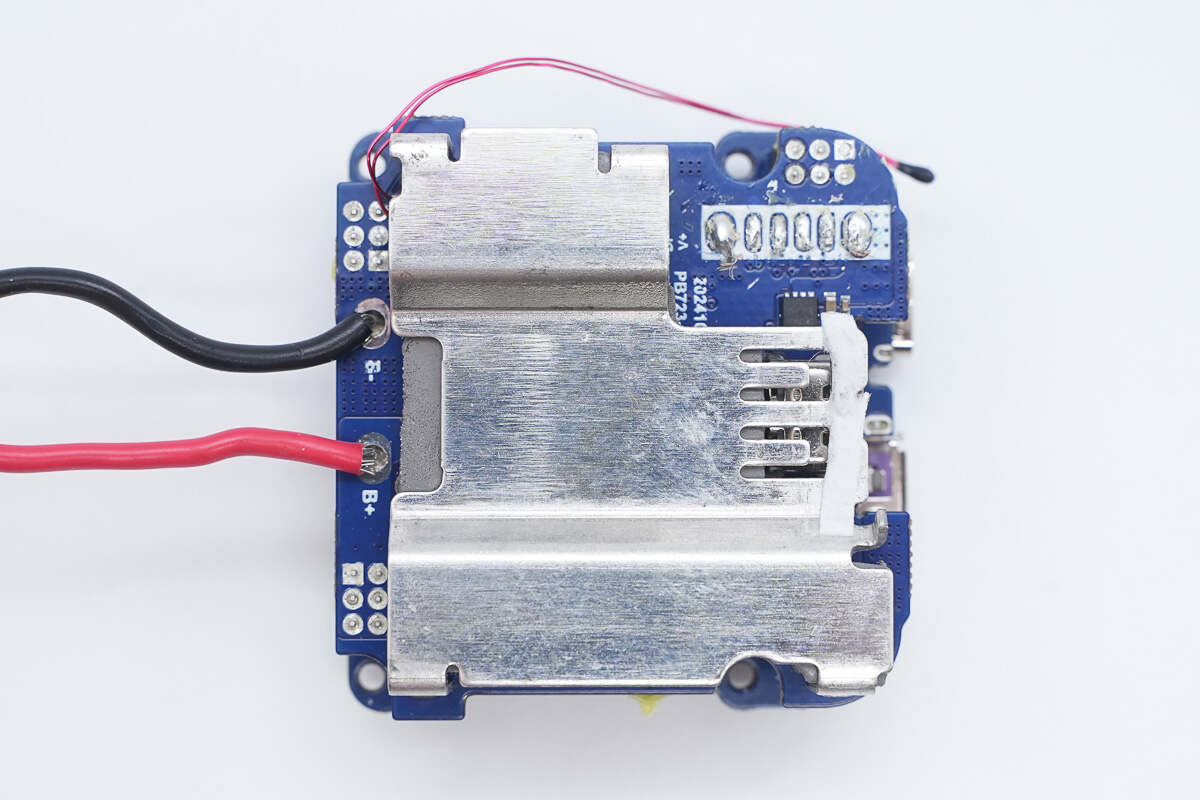

PCBA模块背面设有散热片，自带线为焊接连接。

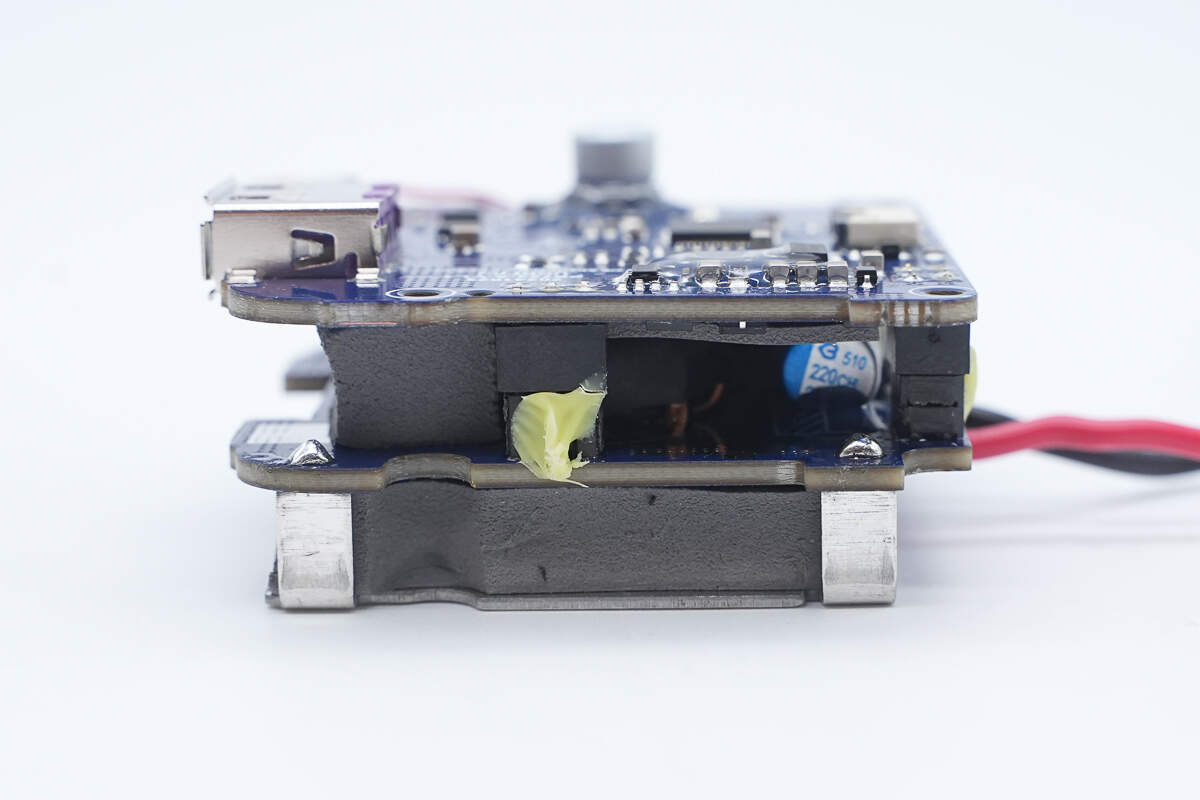

PCBA模块为两块PCB组成，内部设有导热垫和滤波电容。

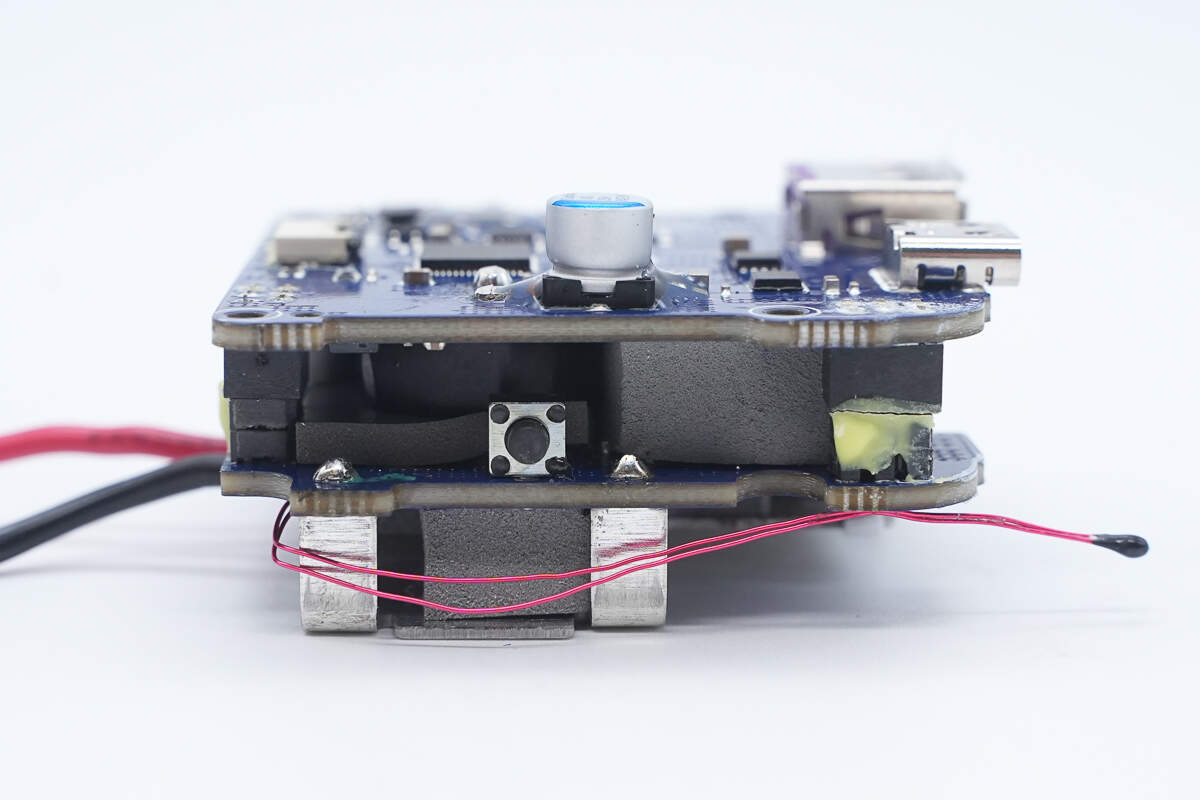

另一面设有电源按键。
拆分两块PCB的连接，内部设有导热垫，磁环电感和固态电容。
焊接自带线的PCB还焊接电池组接线和热敏电阻。

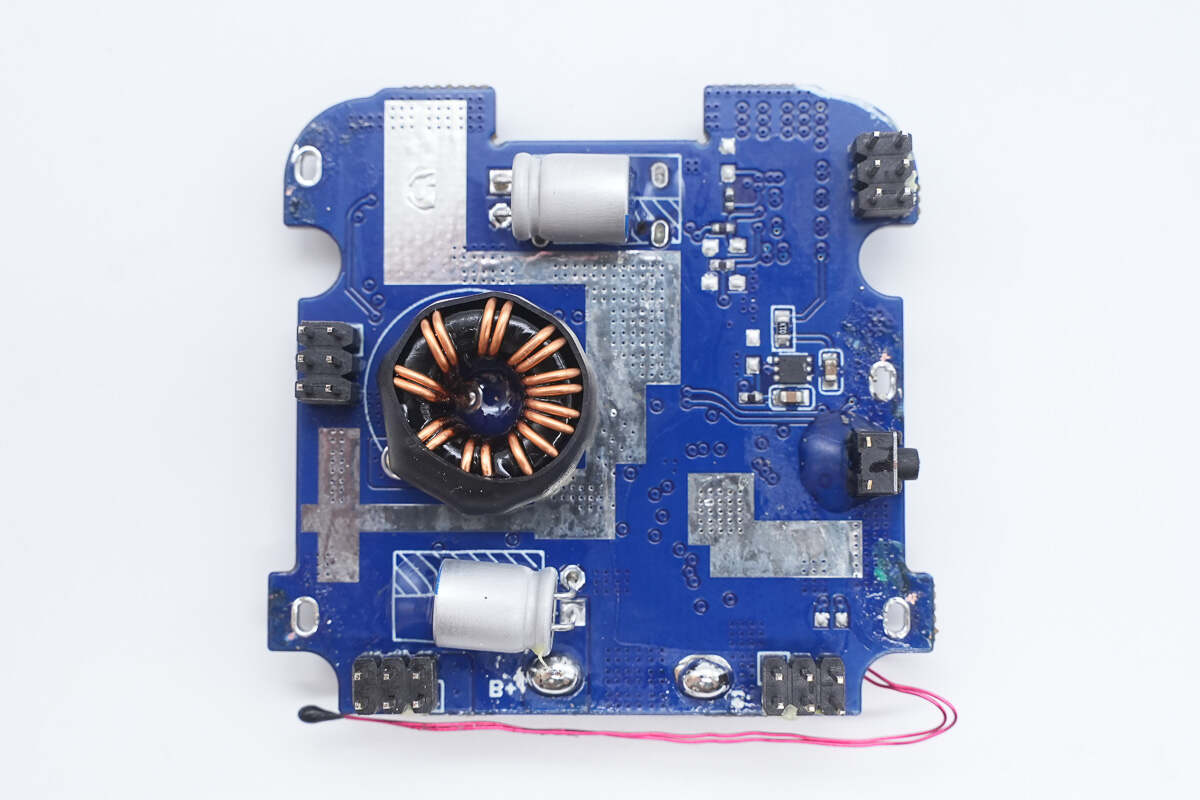

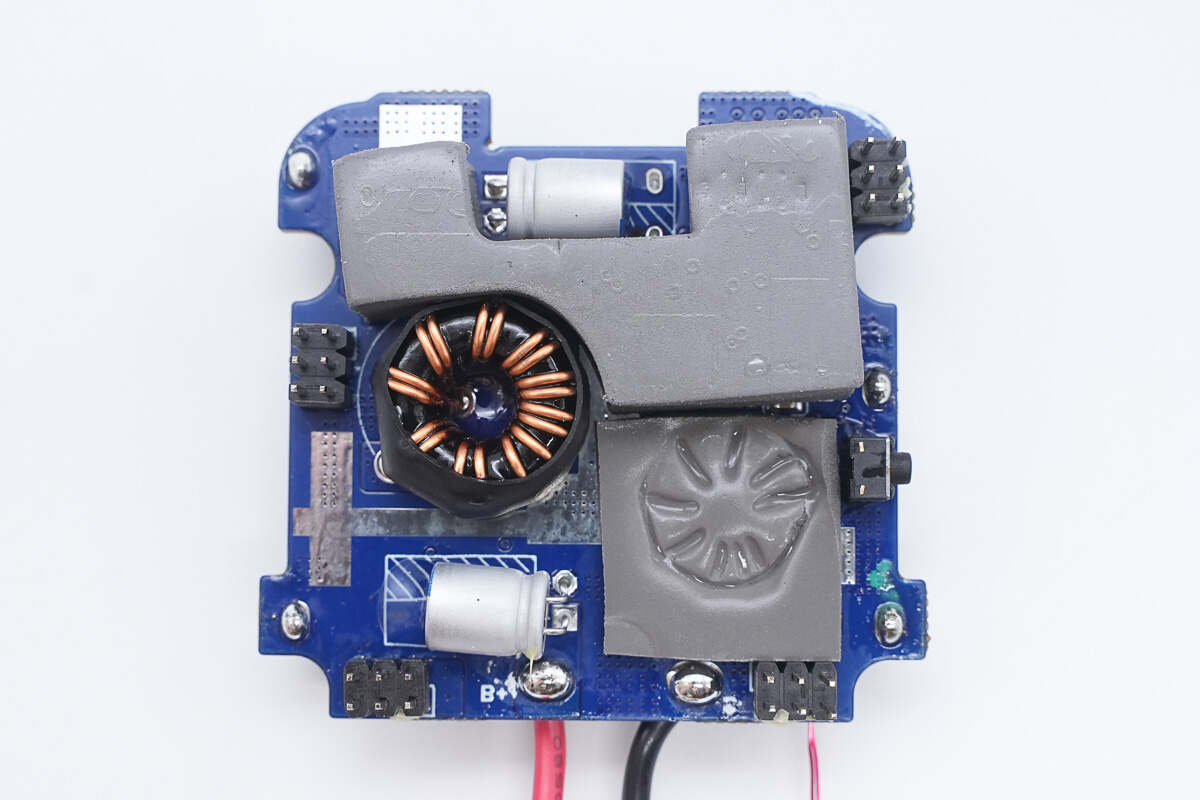

另一面设有磁环电感，导热垫和两颗固态电容。

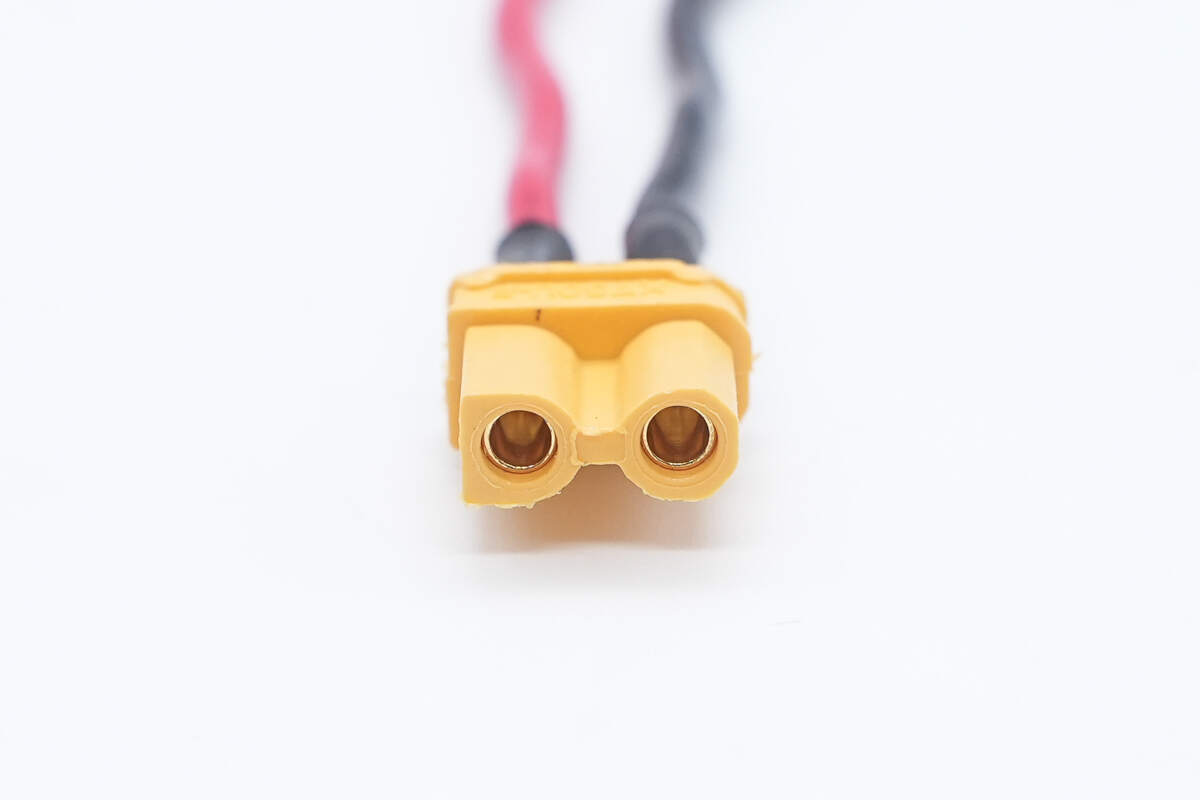

连接电池的XT30连接器特写。

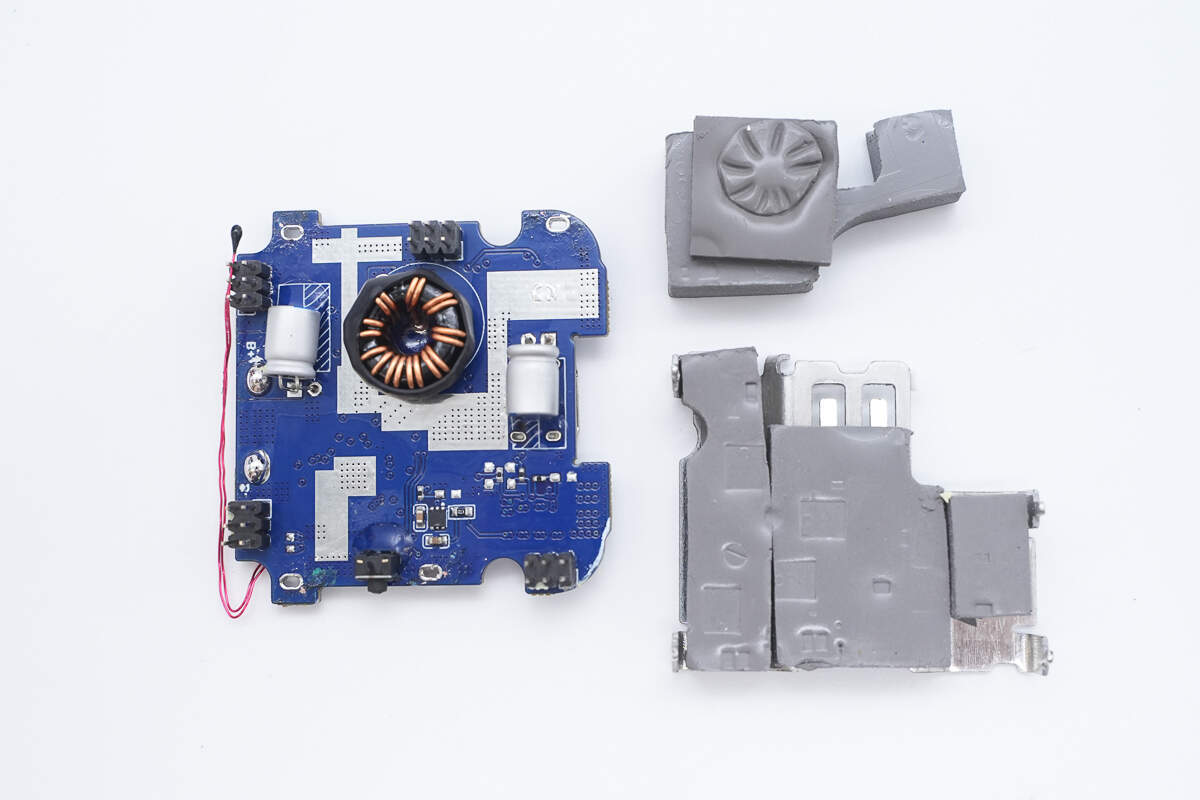

拆下PCBA模块表面覆盖的散热片和导热垫。

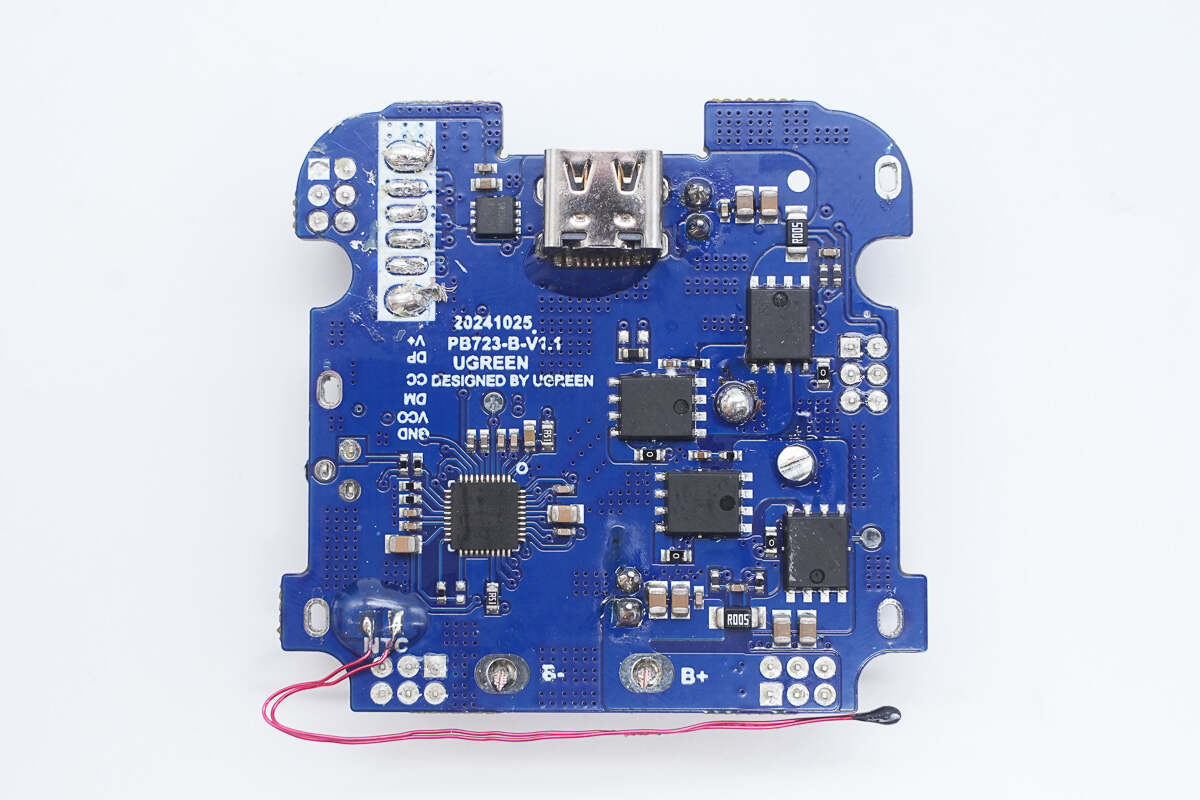

PCBA模块一面设有移动电源主控芯片，同步升降压开关管和VBUS开关管。
另一面设有磁环电感，滤波固态电容和连接排针。

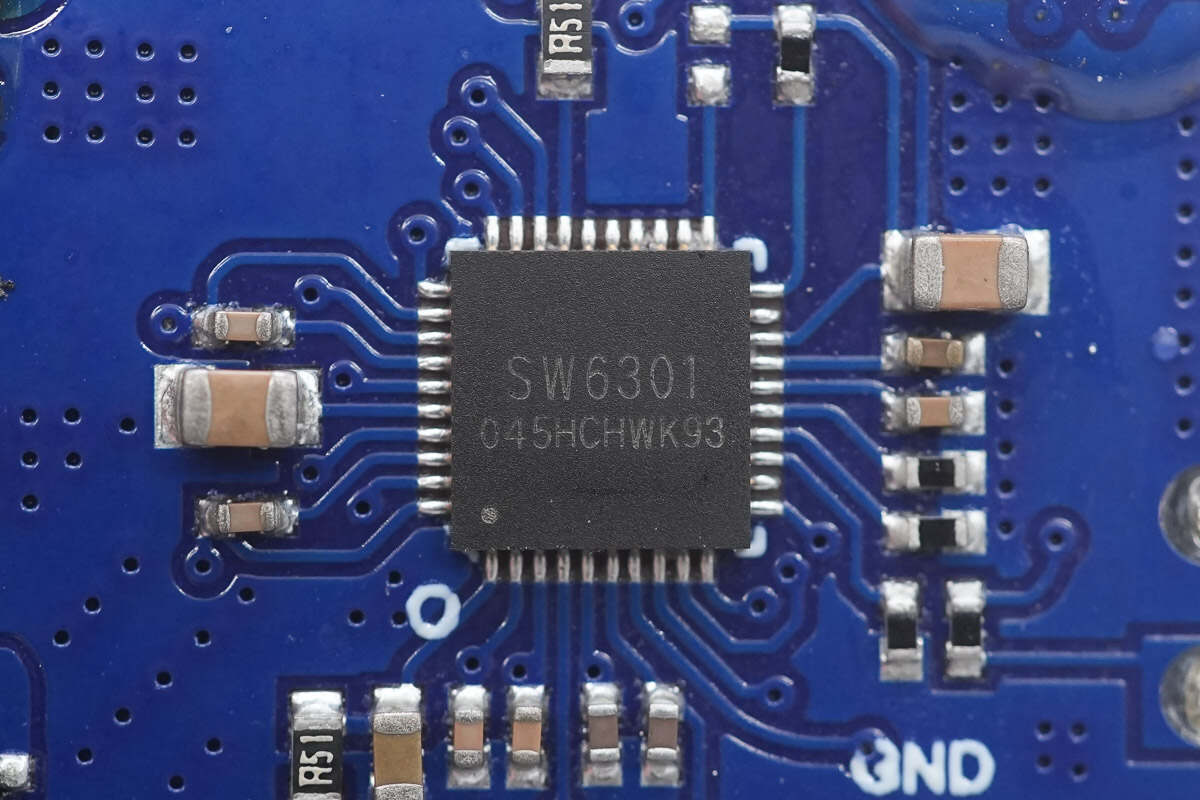

移动电源主控芯片来自智融科技，型号SW6301，是一颗支持单C口快充的高性能同步升降压移动电源SOC，芯片支持4V至26V输入电压范围，支持2-6节电池串联应用，可提供高达100W的输入输出。SW6301具备广泛的快充协议，支持UFCS融合快充，支持PD、SCP、FCP、AFC、QC、SFCP等市面主流快充协议，确保出色的兼容性和充电效率。
同时，用户可通过I2C界面轻松设置充电目标电压和电流，同时支持3-5颗LED电量显示和188数码管以及定制数码管显示，使用户能够轻松了解设备的性能和状态，提供更直观的使用体验。SW6301采用QFN5*5-40封装，可应用于大功率移动电源，户外电源和电动工具等使用场景。

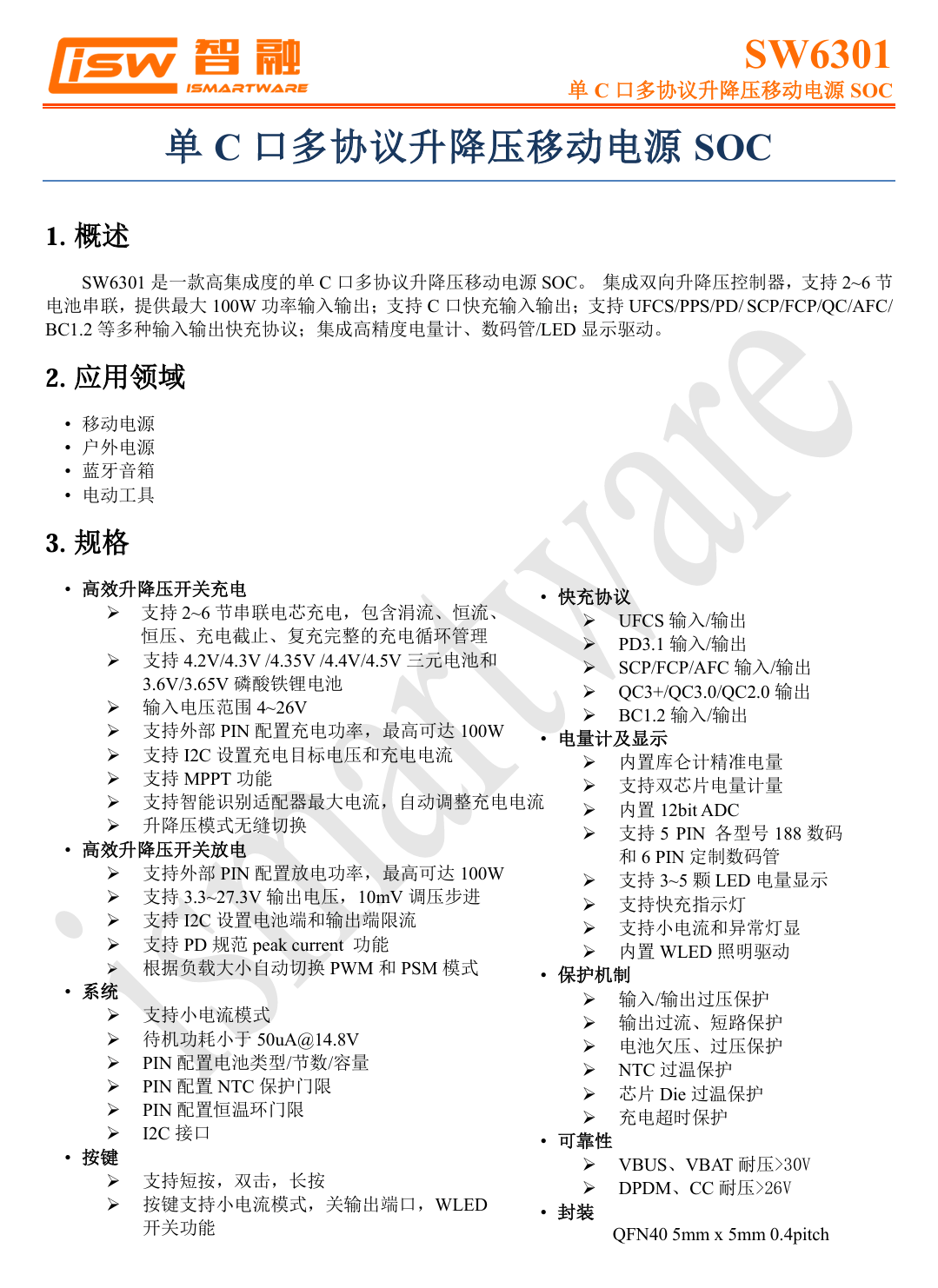

智融科技 SW6301 资料信息。

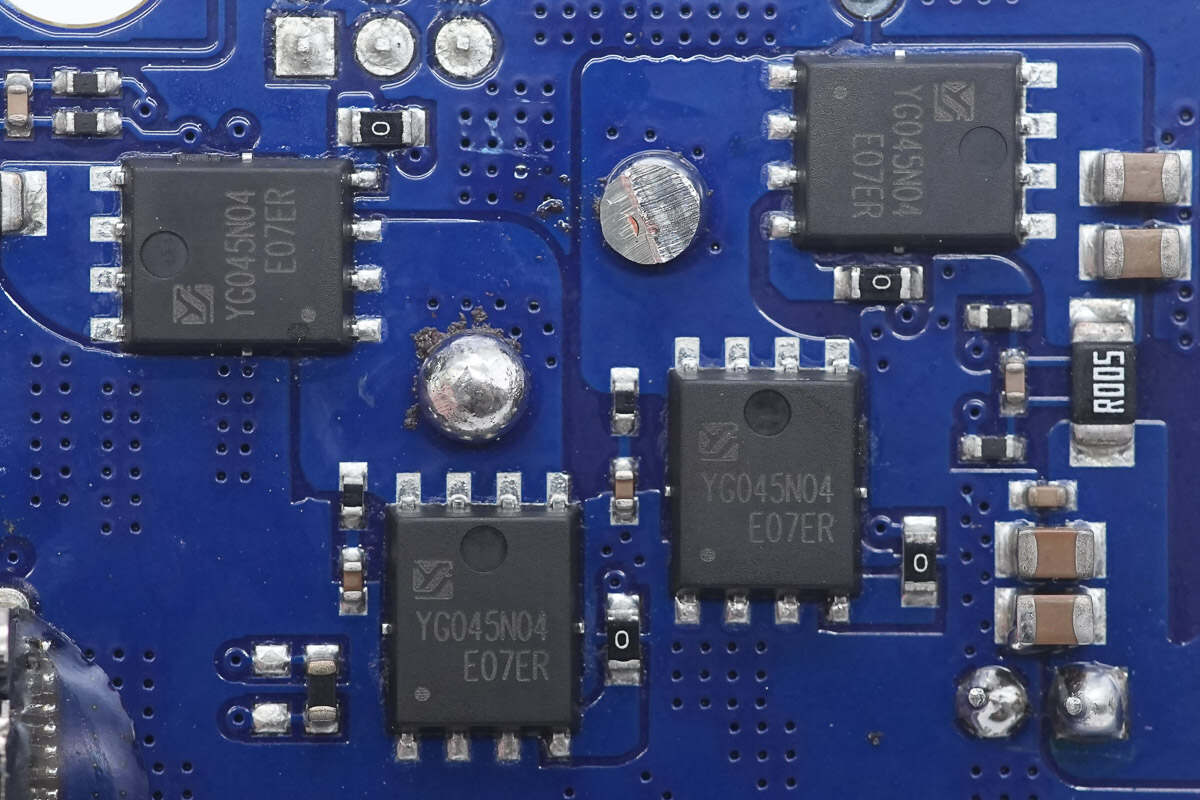

同步升降压开关管型号YG045N04ADQ，NMOS，耐压40V，导阻4.5mΩ，采用PDFN5*6封装。

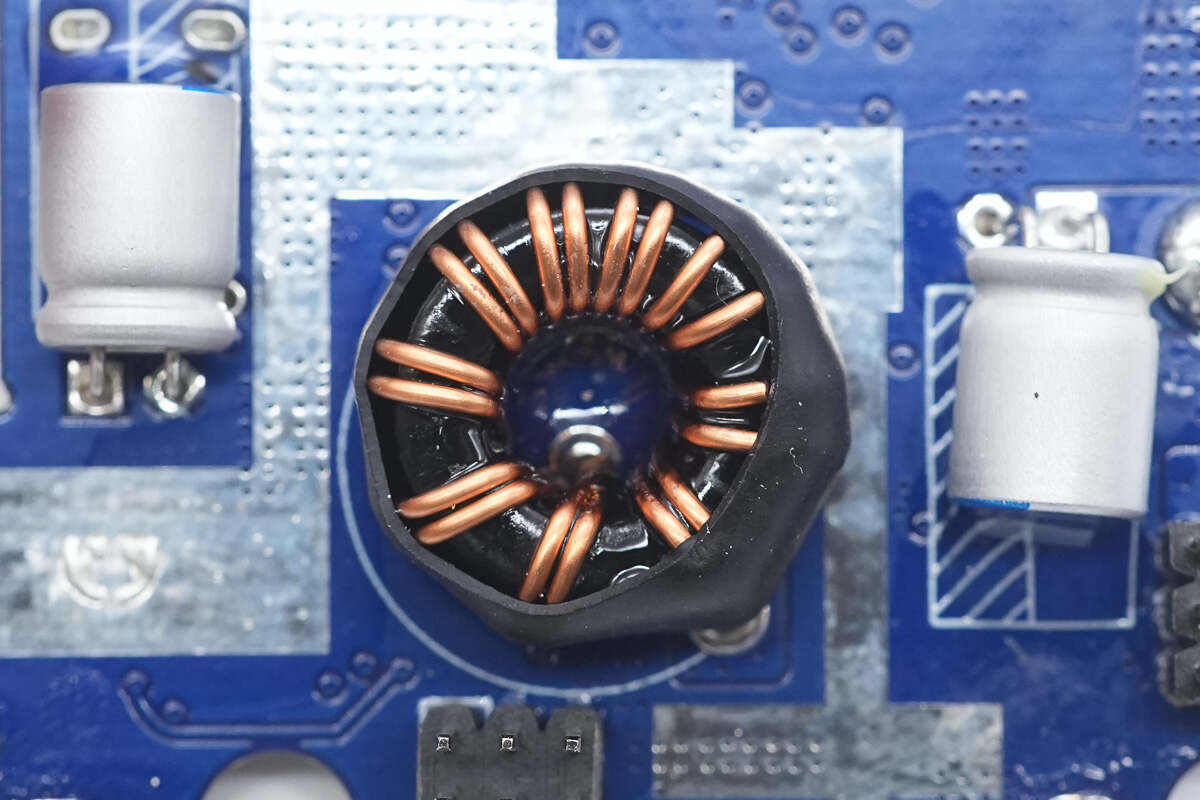

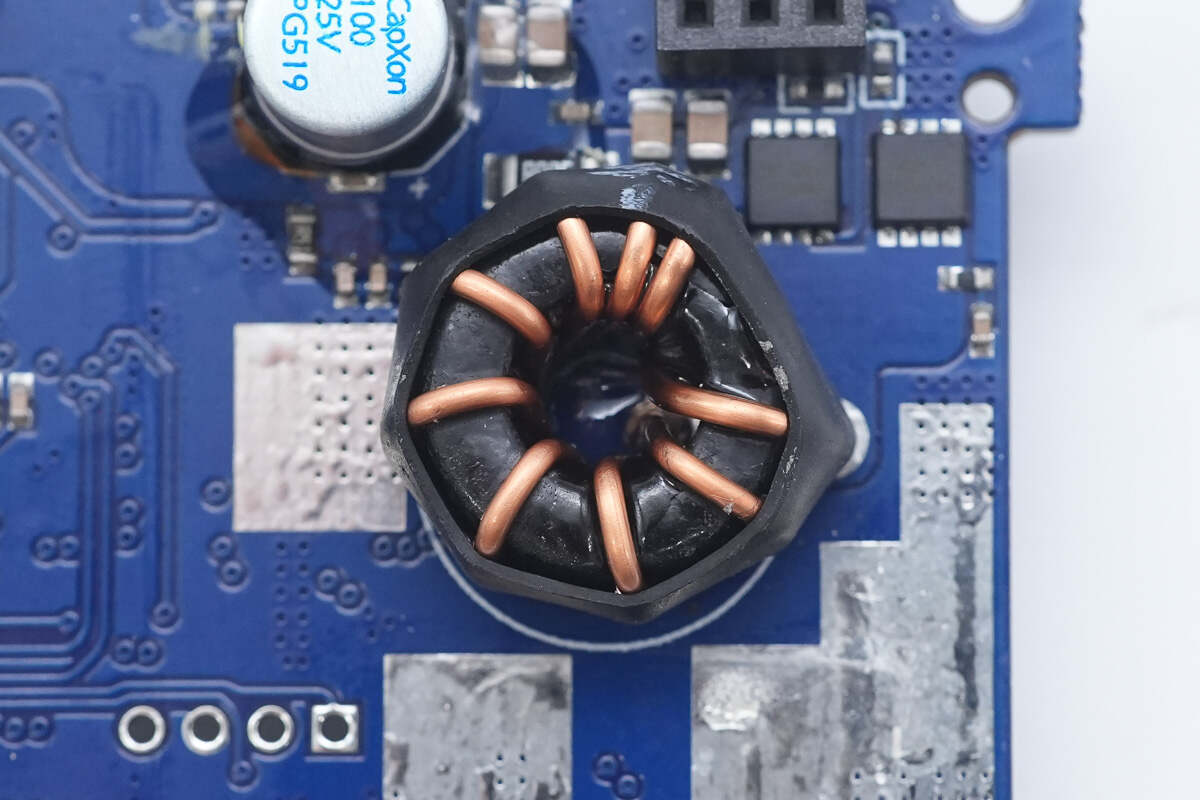

升降压电感采用磁环绕制，外套热缩管绝缘。

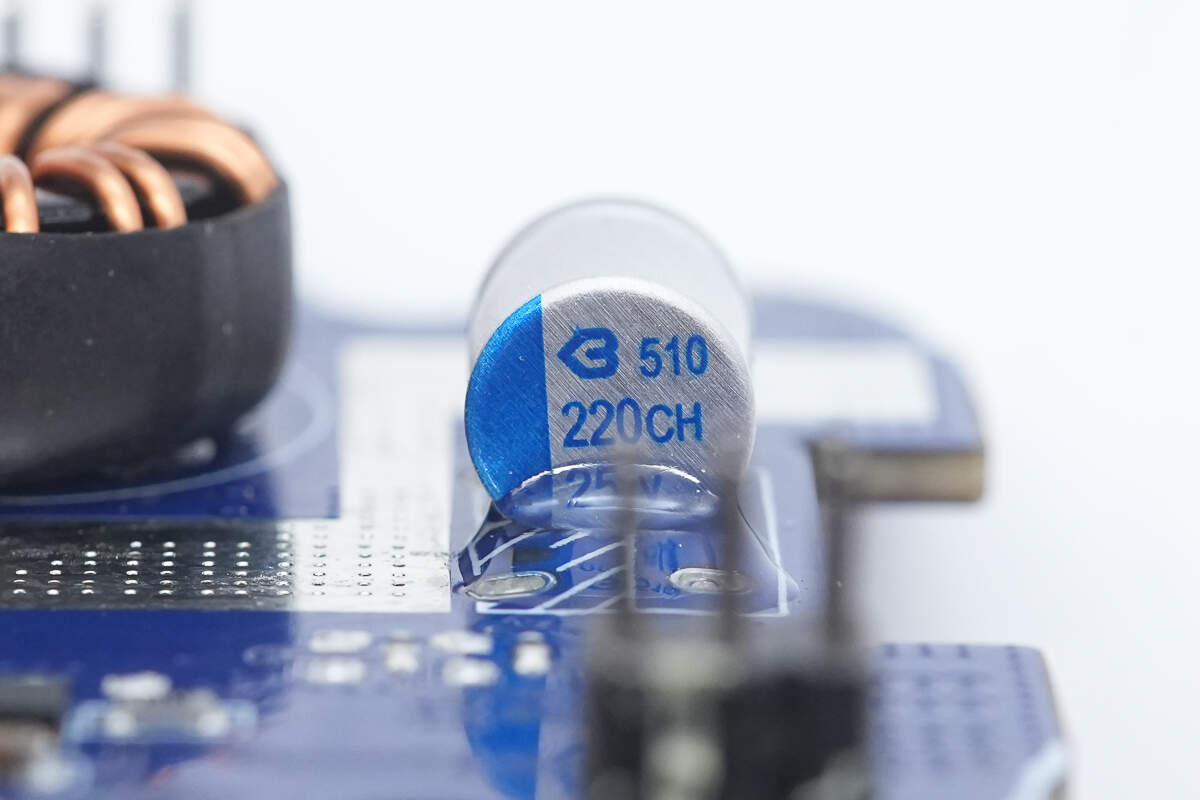

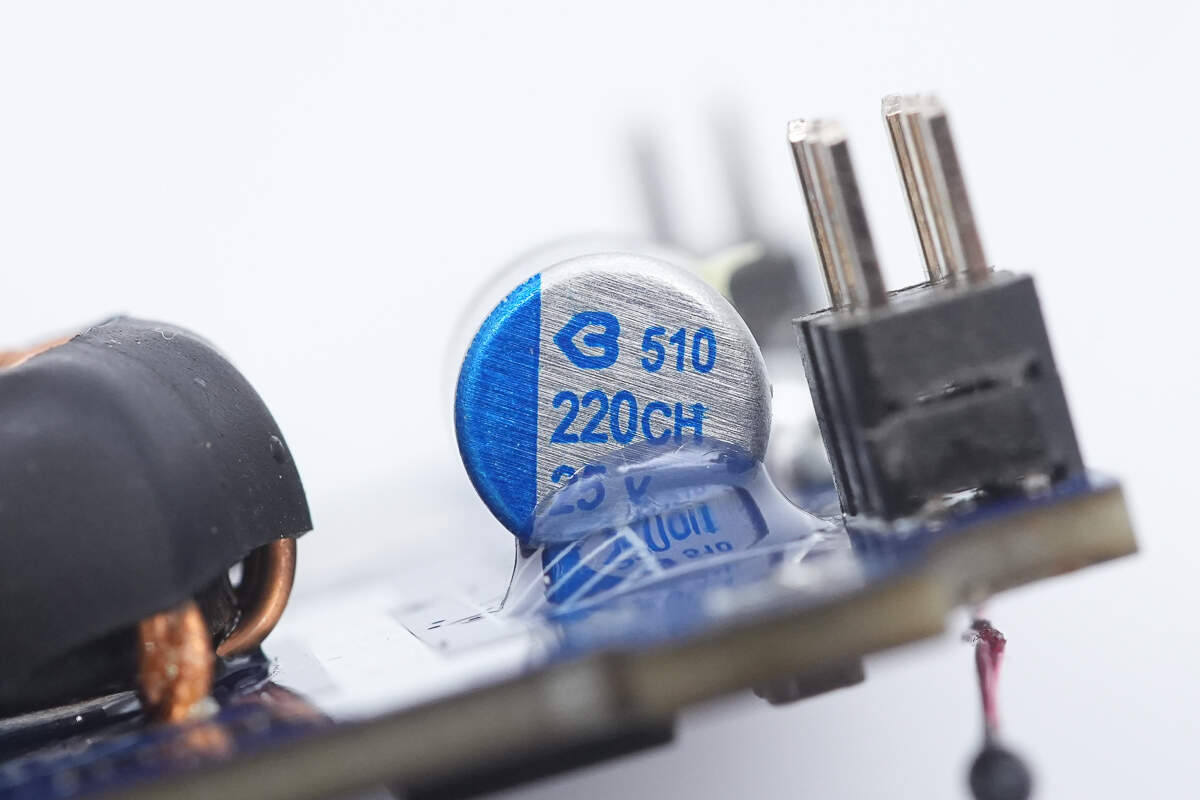

滤波电容来自绿宝石，为CH系列固态电容，规格为220μF25V，打胶加固。
另一颗滤波电容规格相同。
VBUS开关管来自智融科技，型号SWT30N50，采用PDFN3030封装。

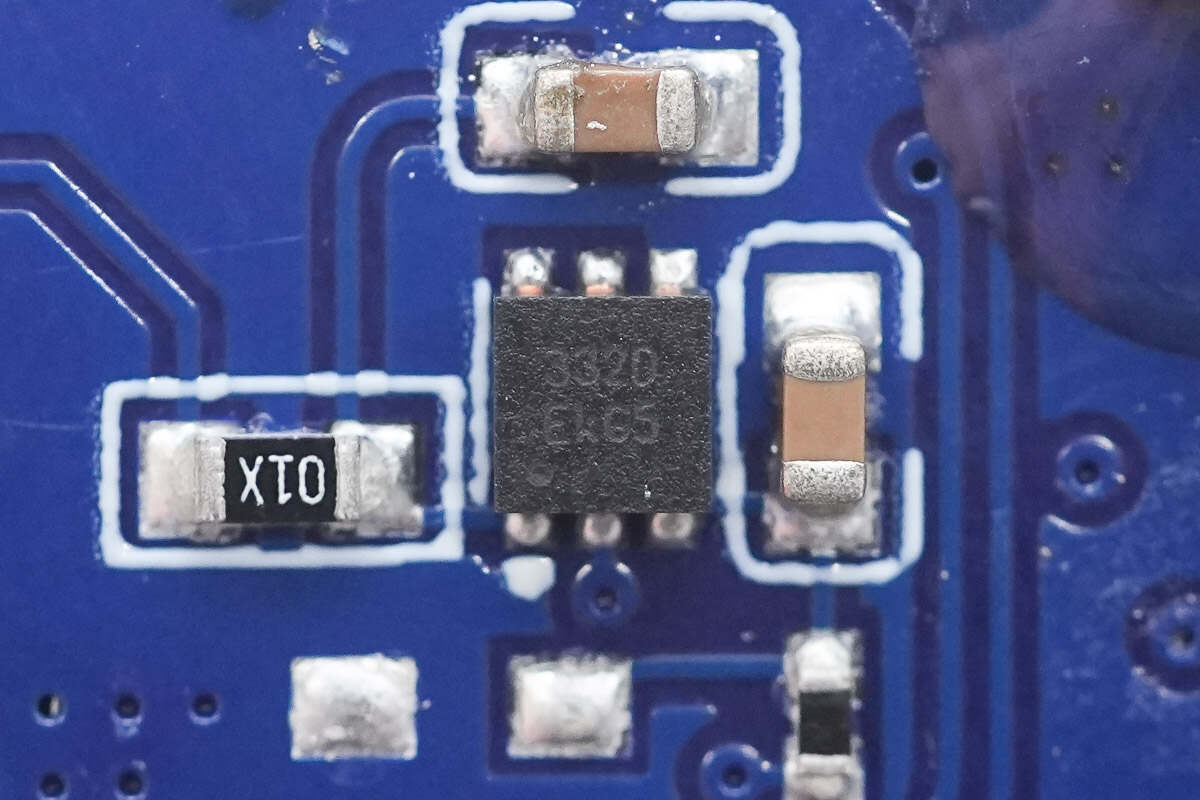

USB-C自带线E-Marker芯片特写，丝印332D，实际型号HUSB332D，是慧能泰推出的一款USB Type-C电子标签芯片 (USB eMarker)，它同时支持 USB Type-C 规范 2.2，USB Power Delivery 规范 3.1， USB4 2.0规范和雷电3、4规范，支持USB PD3.1 EPR扩展功率范围。

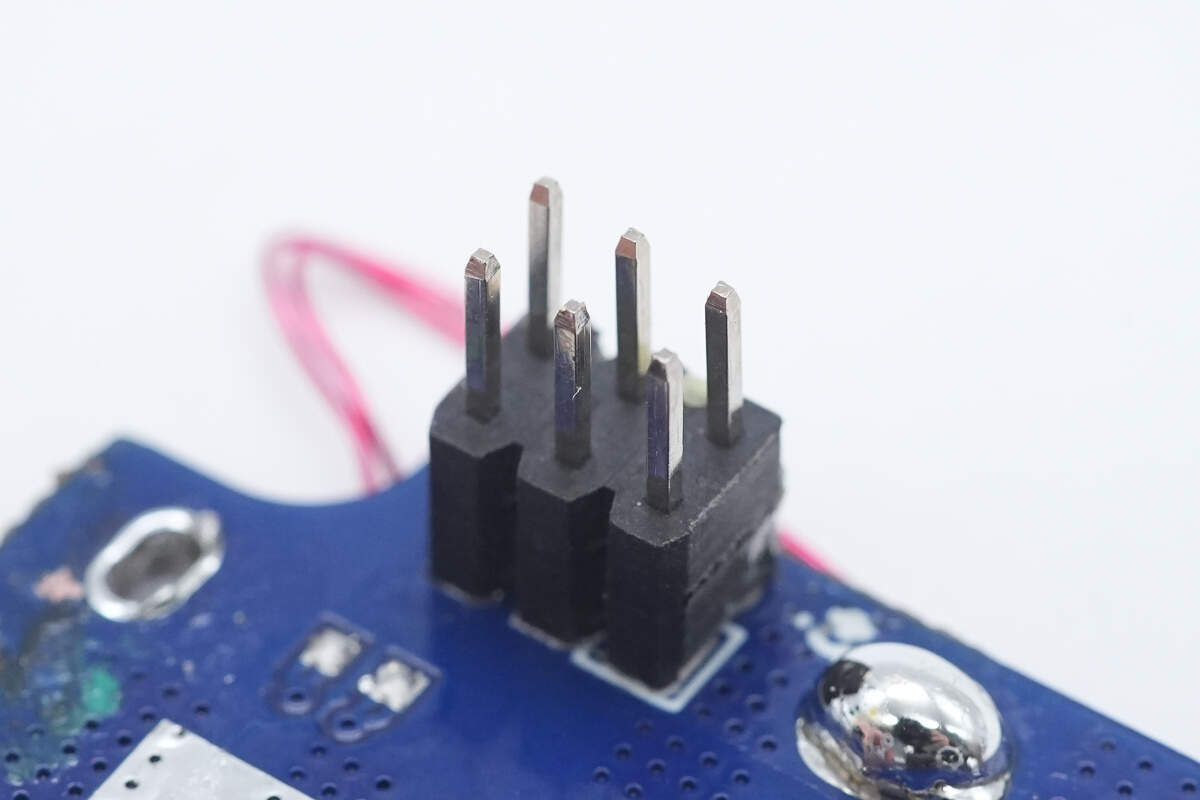

连接两块PCB的排针特写。

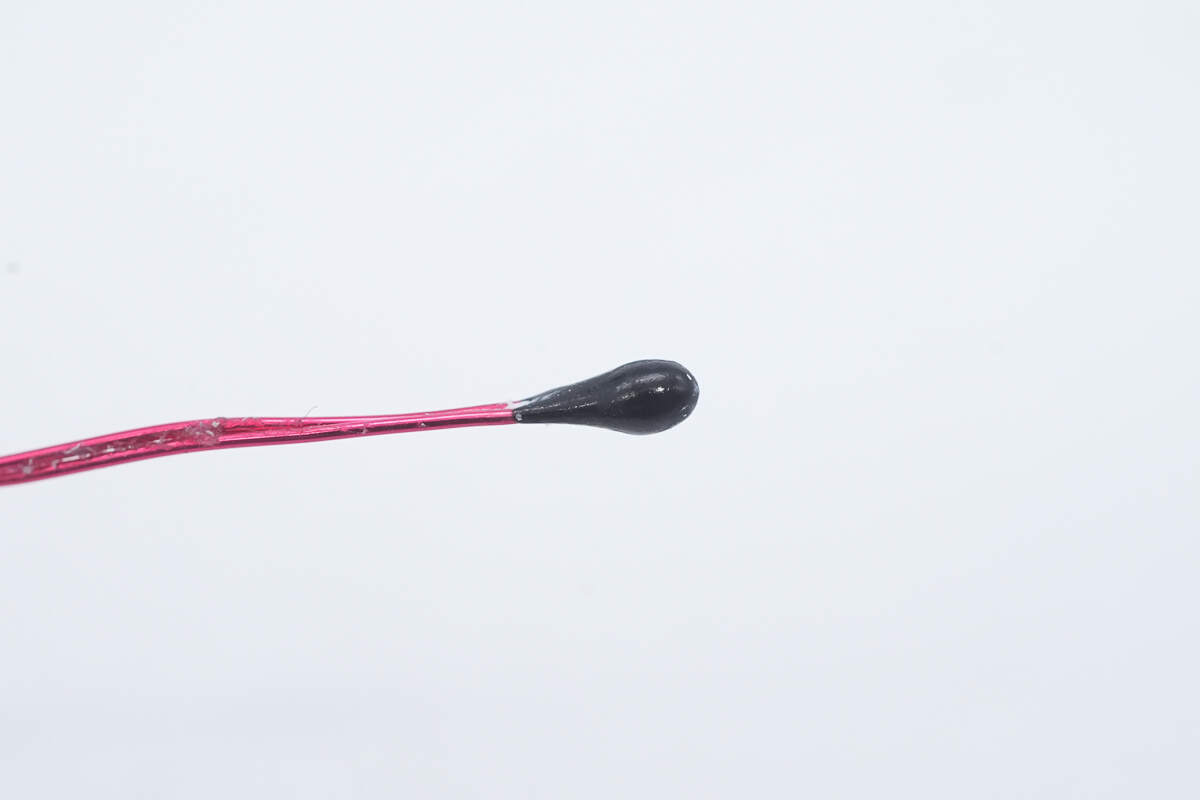

NTC热敏电阻用于检测电池温度。

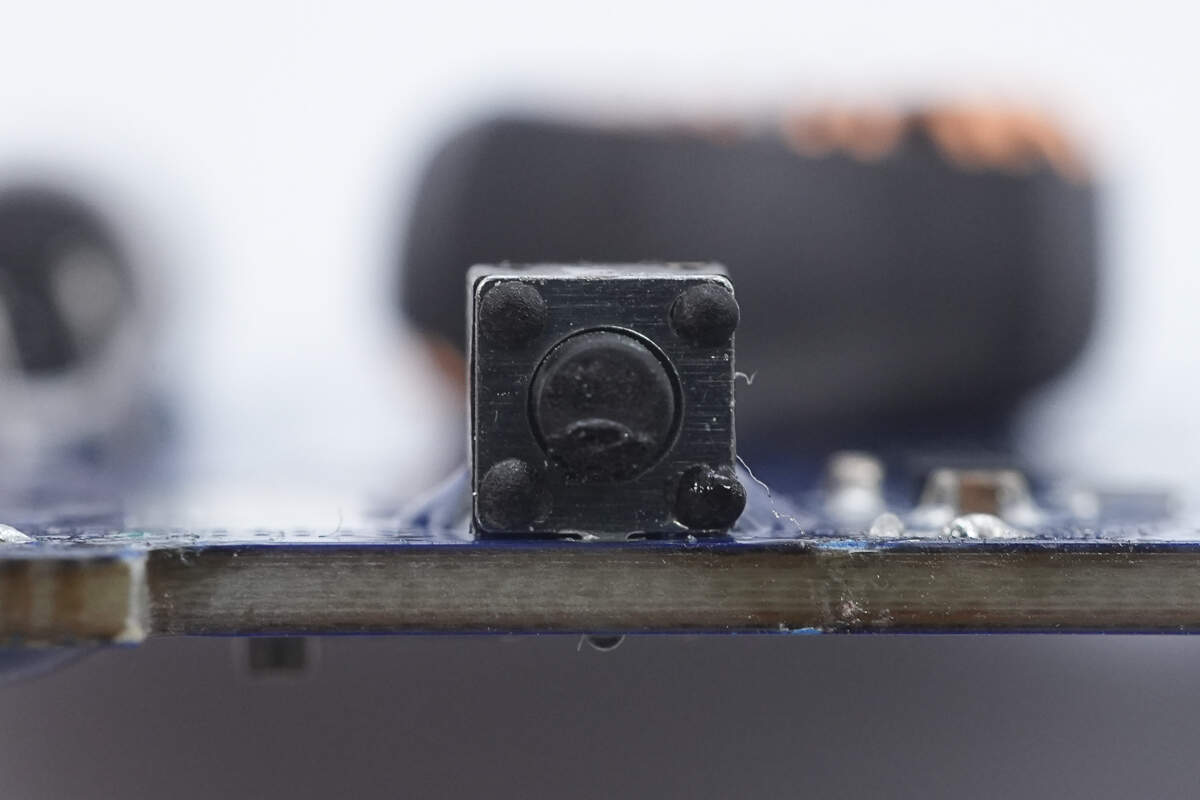

侧面的电源按键特写，过孔焊接固定。
固定自带线的USB-C母座特写，过孔焊接固定。

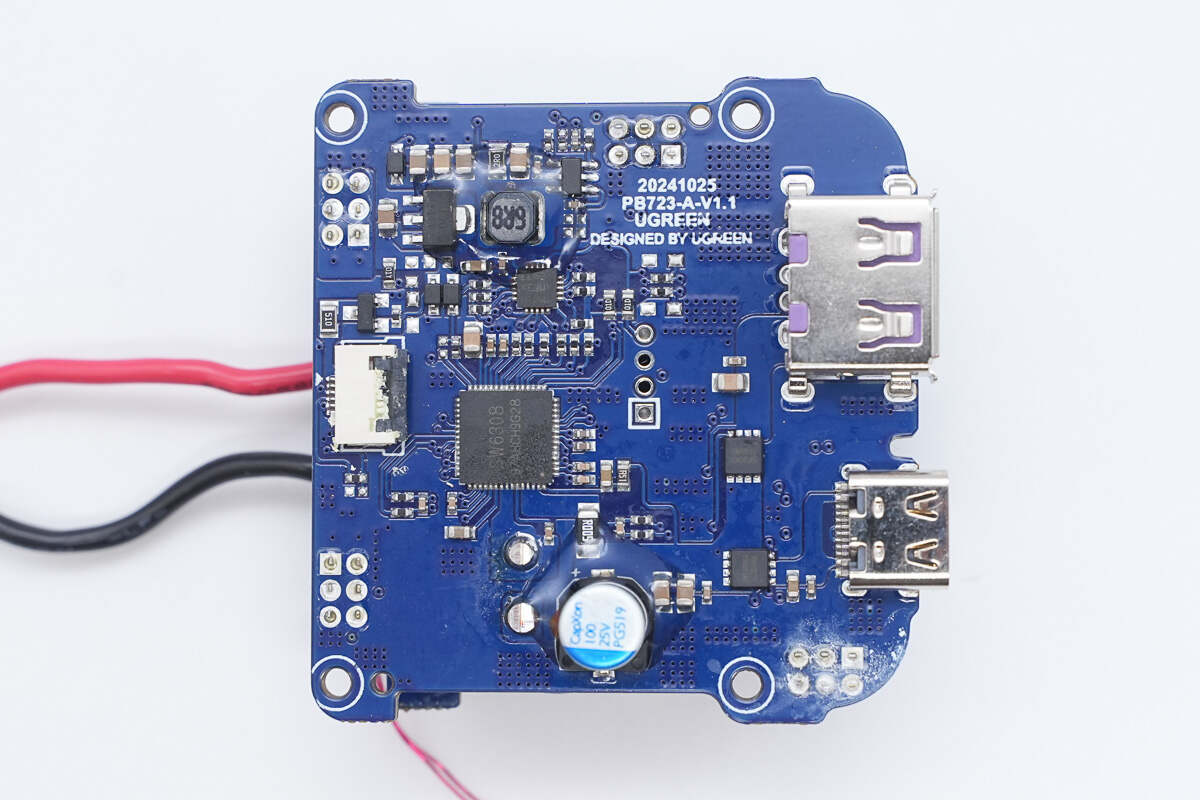

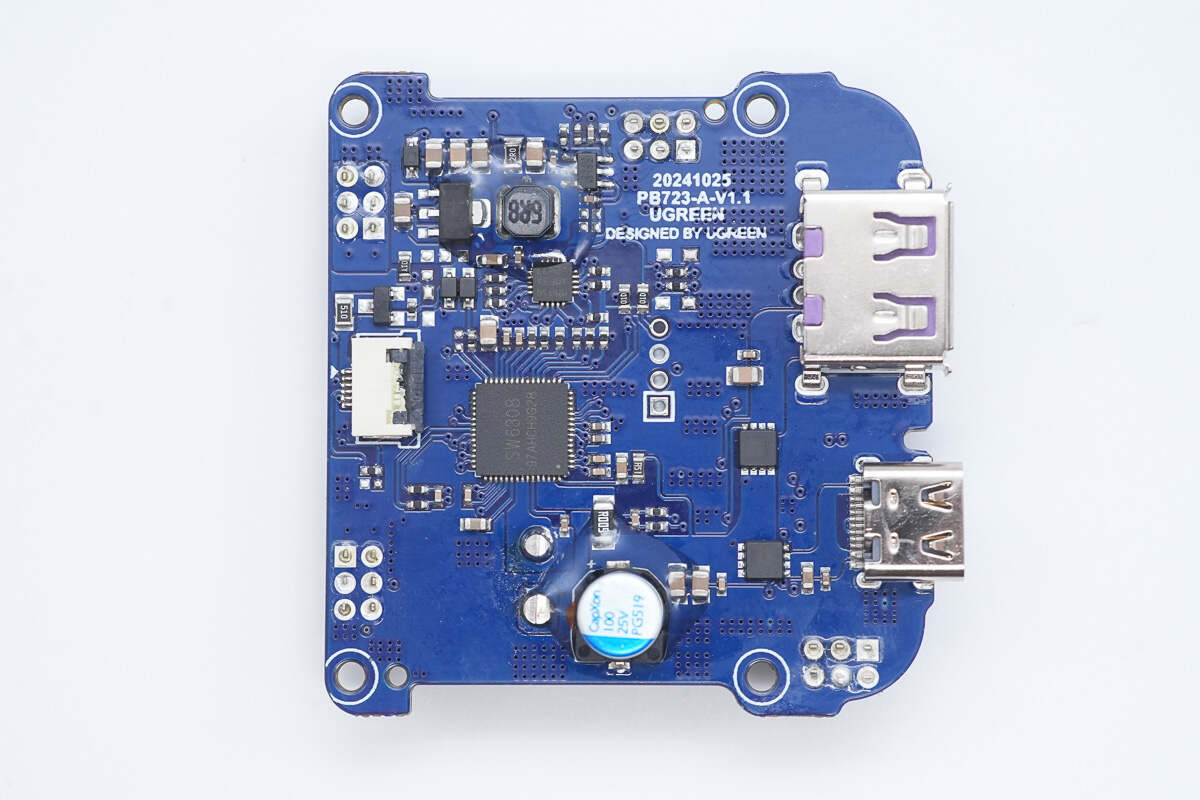

另一块PCBA模块设有移动电源主控芯片，降压芯片，主控MCU，滤波电容，VBUS开关管和对应的USB-C、USB-A母座。

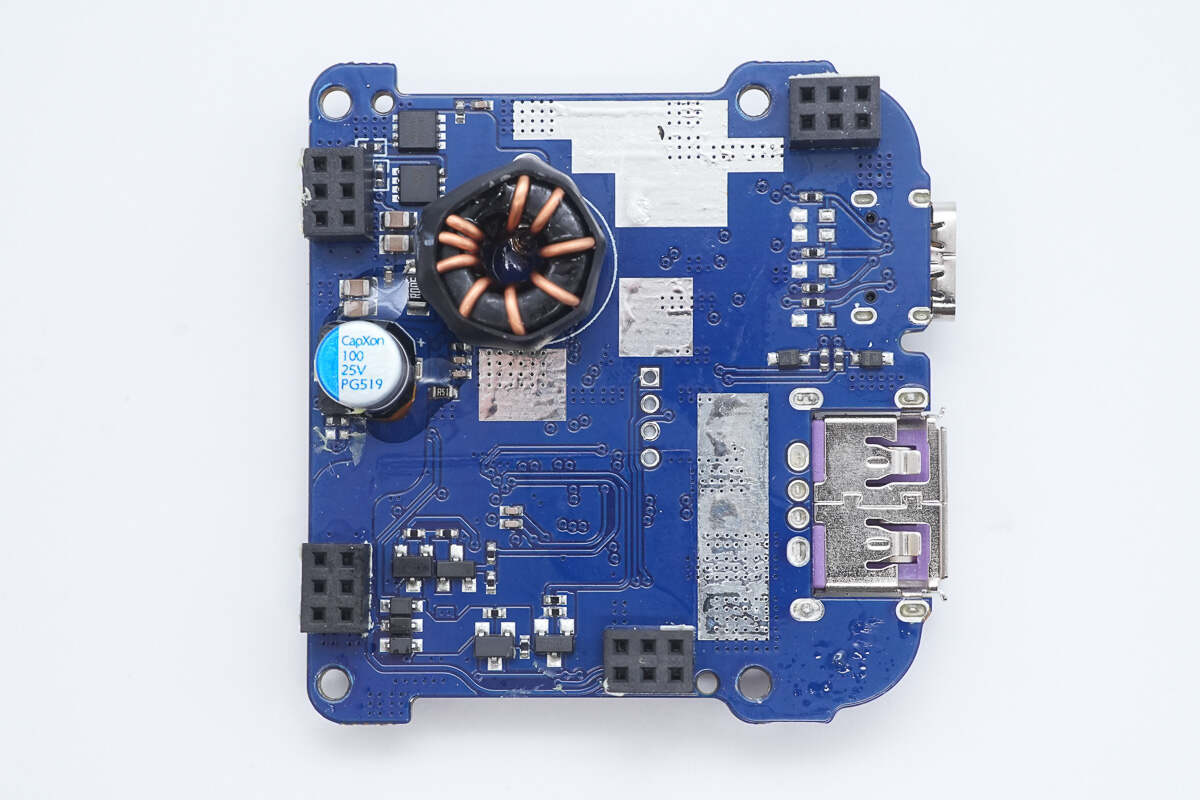

另一面设有同步升降压开关管，磁环电感和滤波电容。

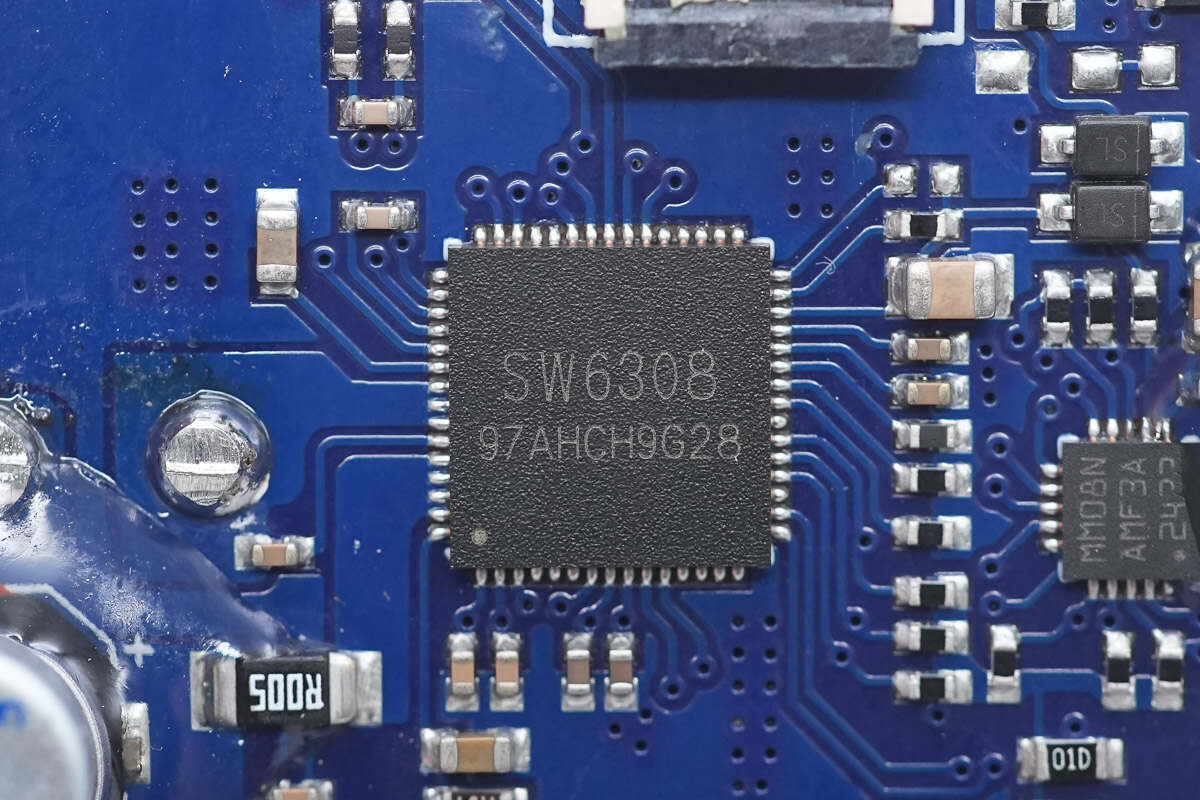

移动电源主控芯片来自智融科技，型号SW6308，是一款支持USB-C，USB-A和Lightning接口的高性能同步升降压移动电源SOC芯片，具有4V至26V的输入电压范围，并支持2-6节电池串联应用，可提供高达45W的输入输出，支持双USB-C口任意口快充输入输出。
智融科技SW6308具备广泛的快充协议支持，通过UFCS融合快充标准，支持PD、SCP、FCP、AFC、QC、SFCP等市面主流快充协议，确保出色的兼容性和充电效率。芯片内部集成两颗开关管，外置两颗电池端开关管即可组成双向同步升降压拓扑，精简外围提供更优性价比选择。
SW6308具备极低的待机功耗（50μA），同时拥有完备的保护功能，包括输入输出过压保护，输入过流短路保护，电池的欠压和过压保护，还能外接NTC进行过热保护，芯片过热保护和充电安全定时器。支持3-5颗LED电量显示以及188数码管显示，采用QFN7*7-60封装，外围元件精简。

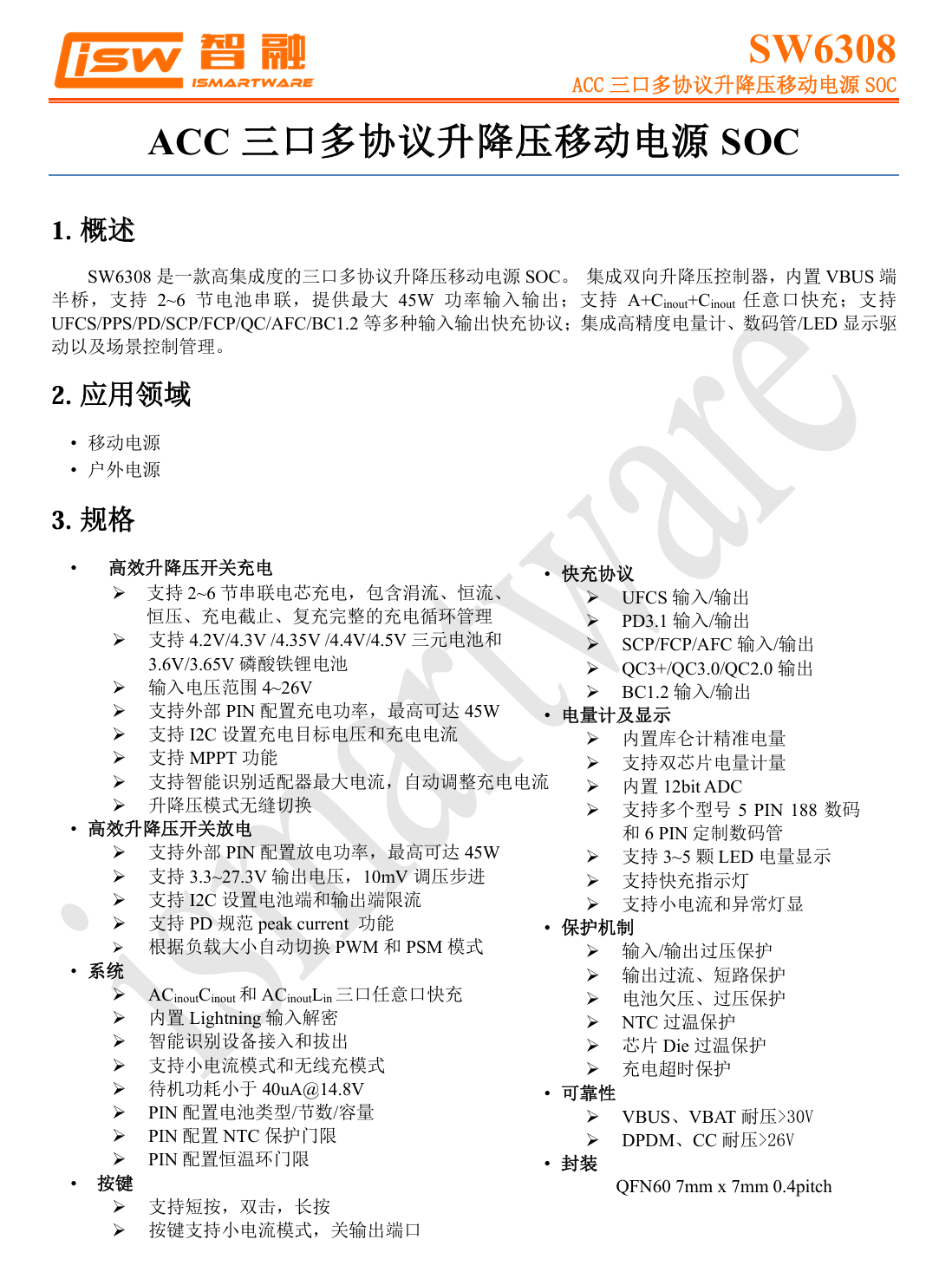

智融科技 SW6308 资料信息。

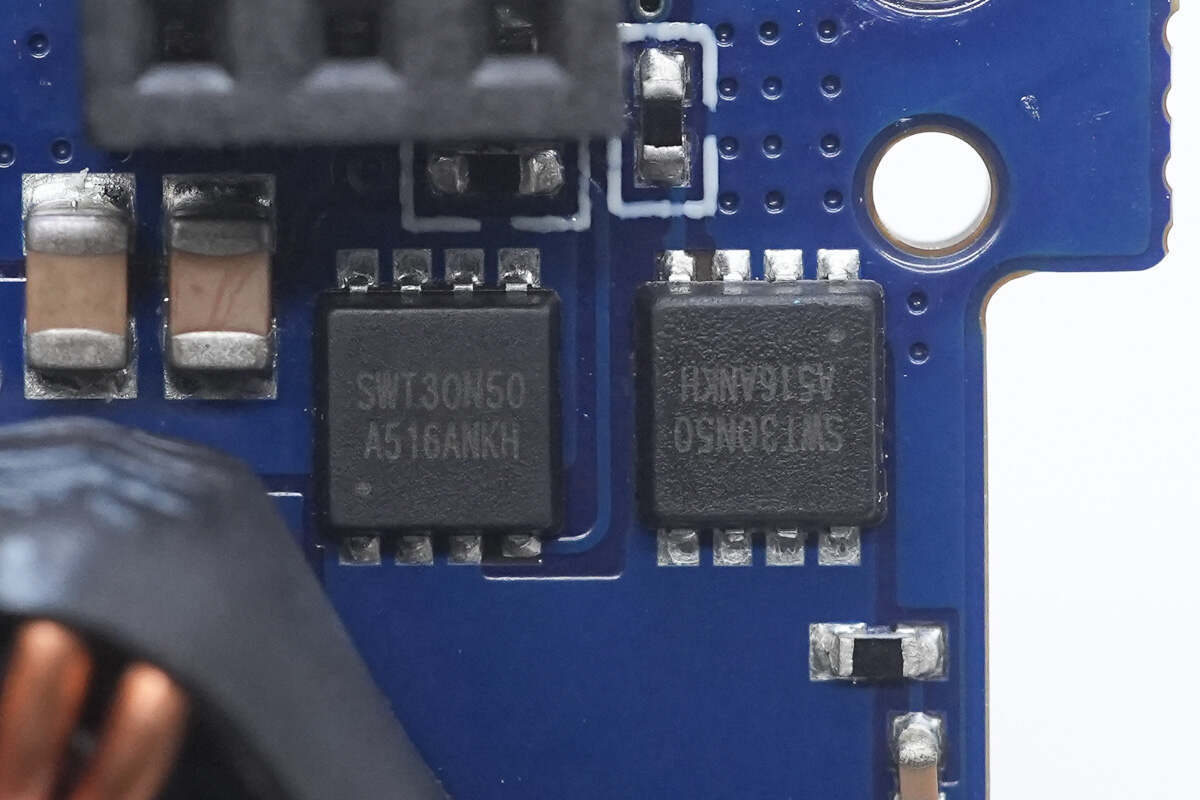

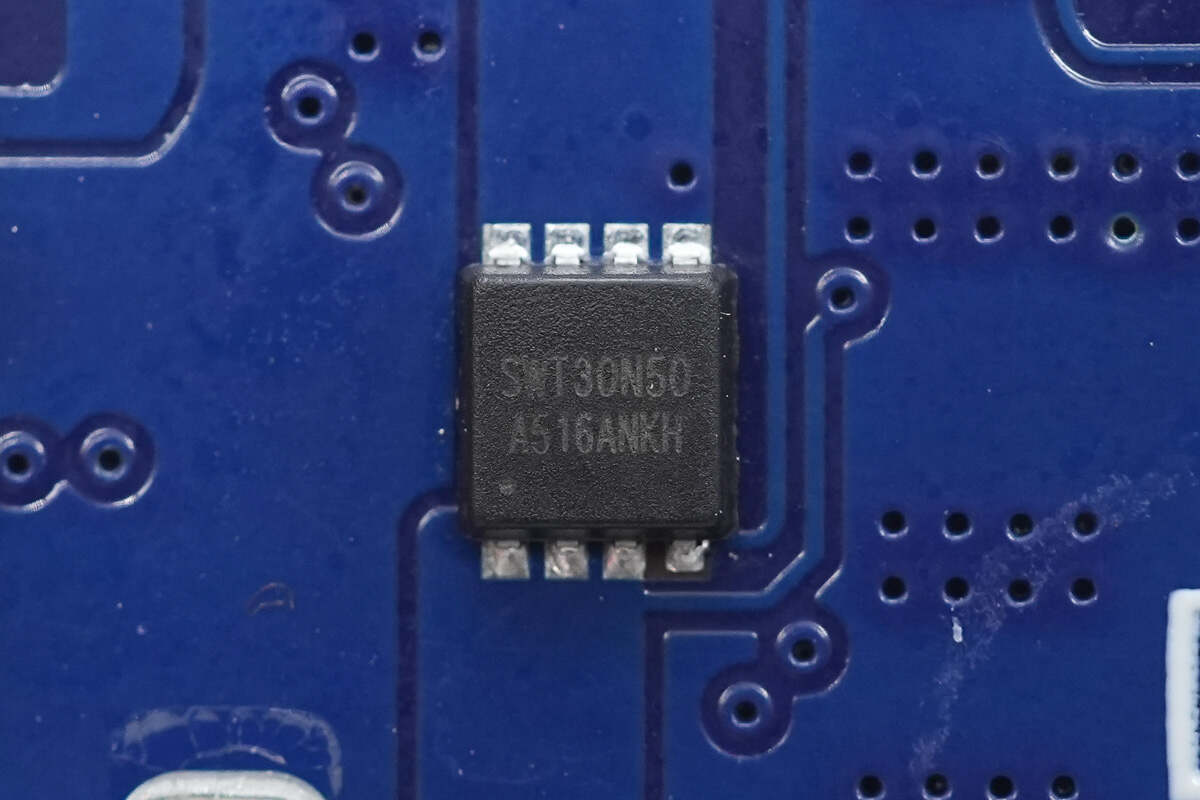

电池端半桥MOS管采用智融科技SWT30N50。
升降压电感采用磁环绕制，外套热缩管绝缘。

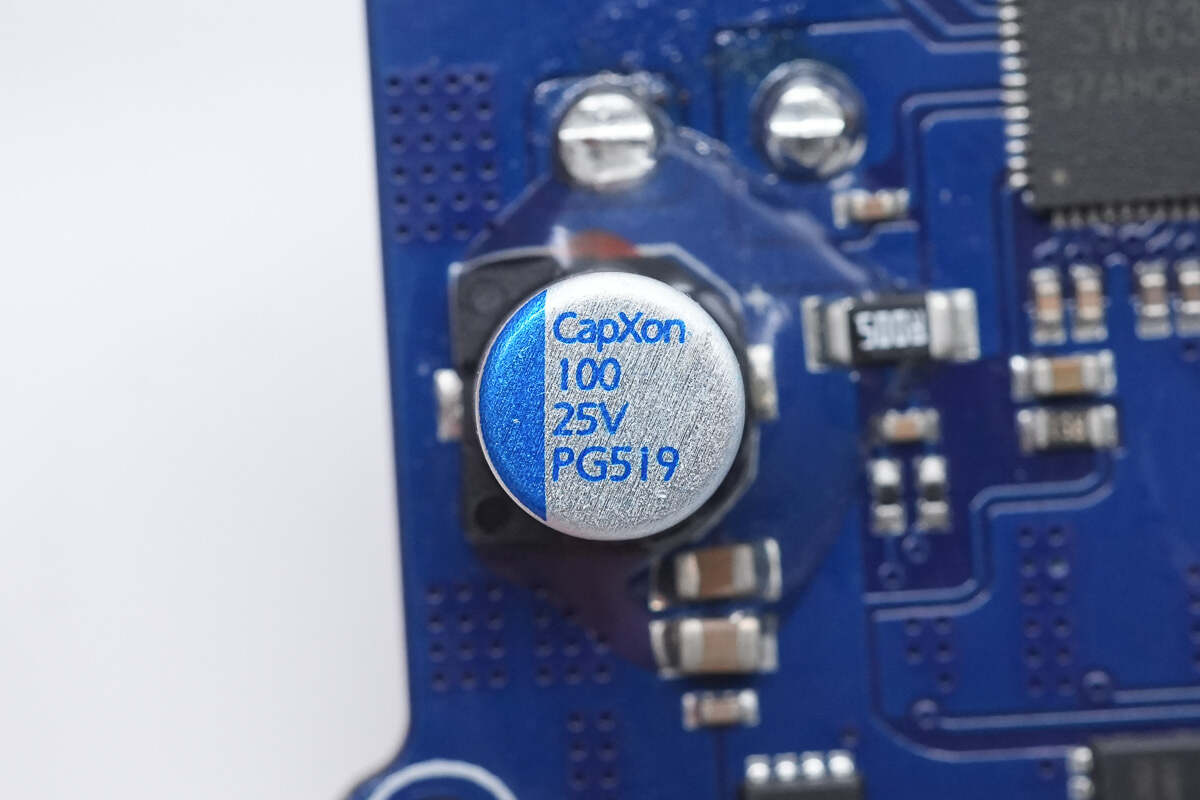

滤波电容来自丰宾电子，规格为100μF25V，为贴片焊接。
另一颗滤波电容规格相同。

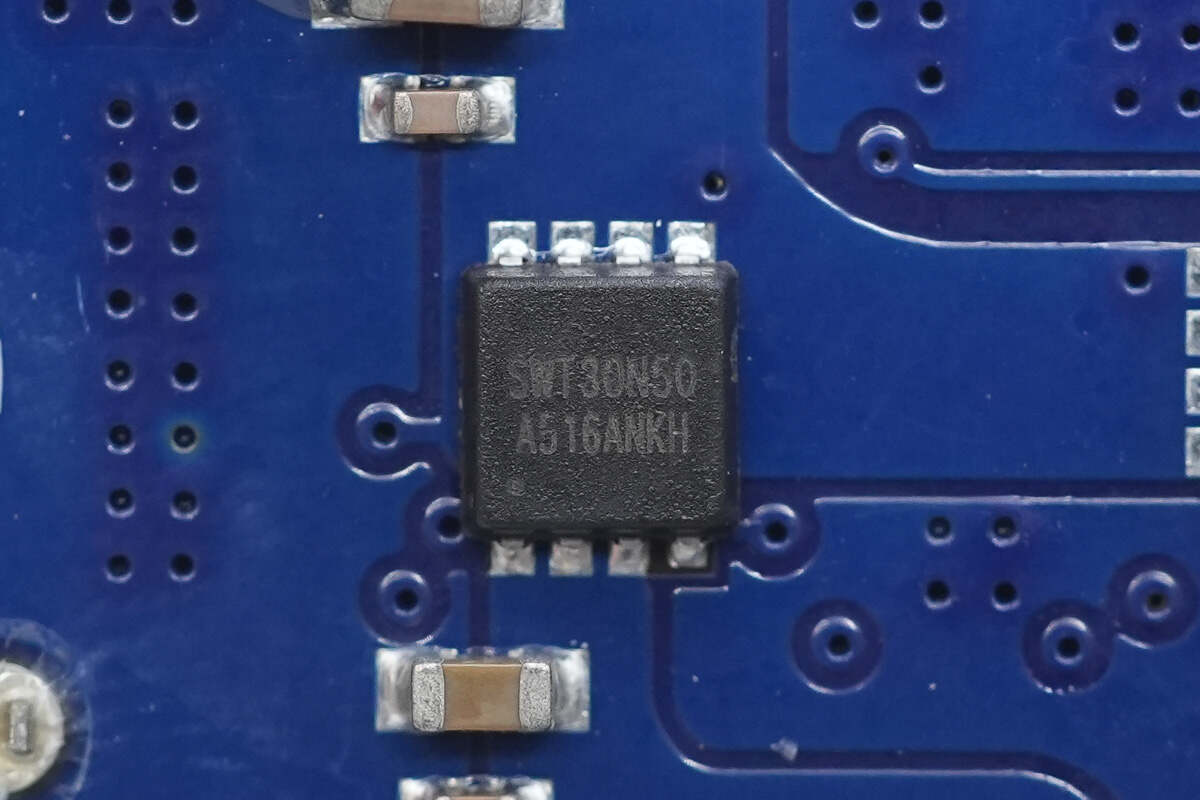

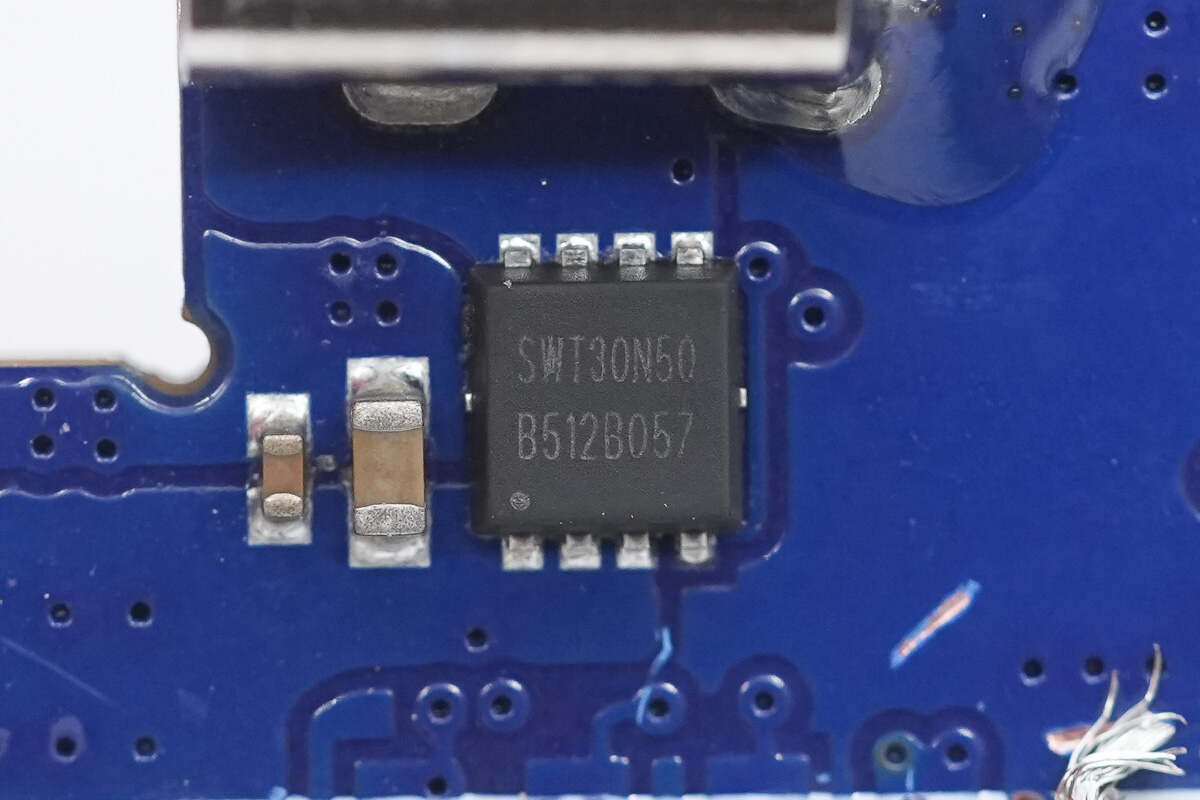

USB-C接口VBUS开关管来自智融科技，型号SWT30N50，采用PDFN3030封装。
USB-A接口VBUS开关管型号相同。

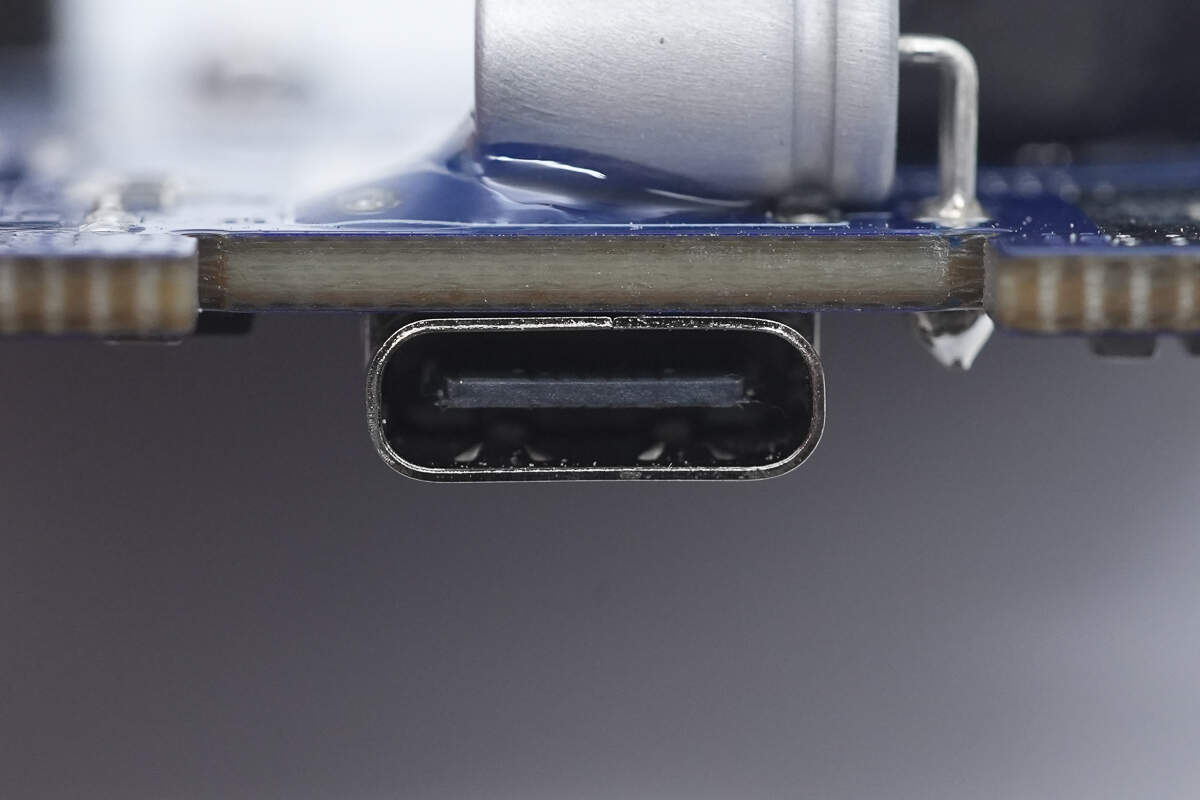

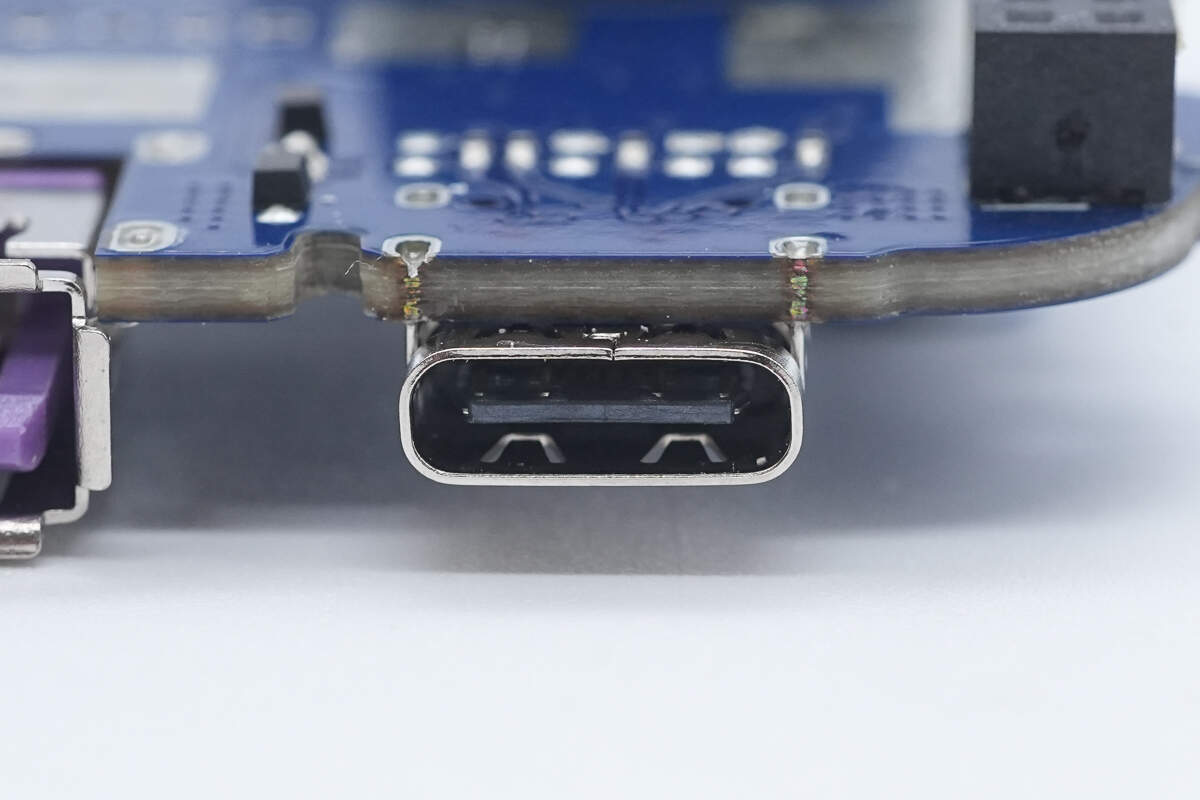

USB-C母座采用黑色胶芯，过孔焊接固定。

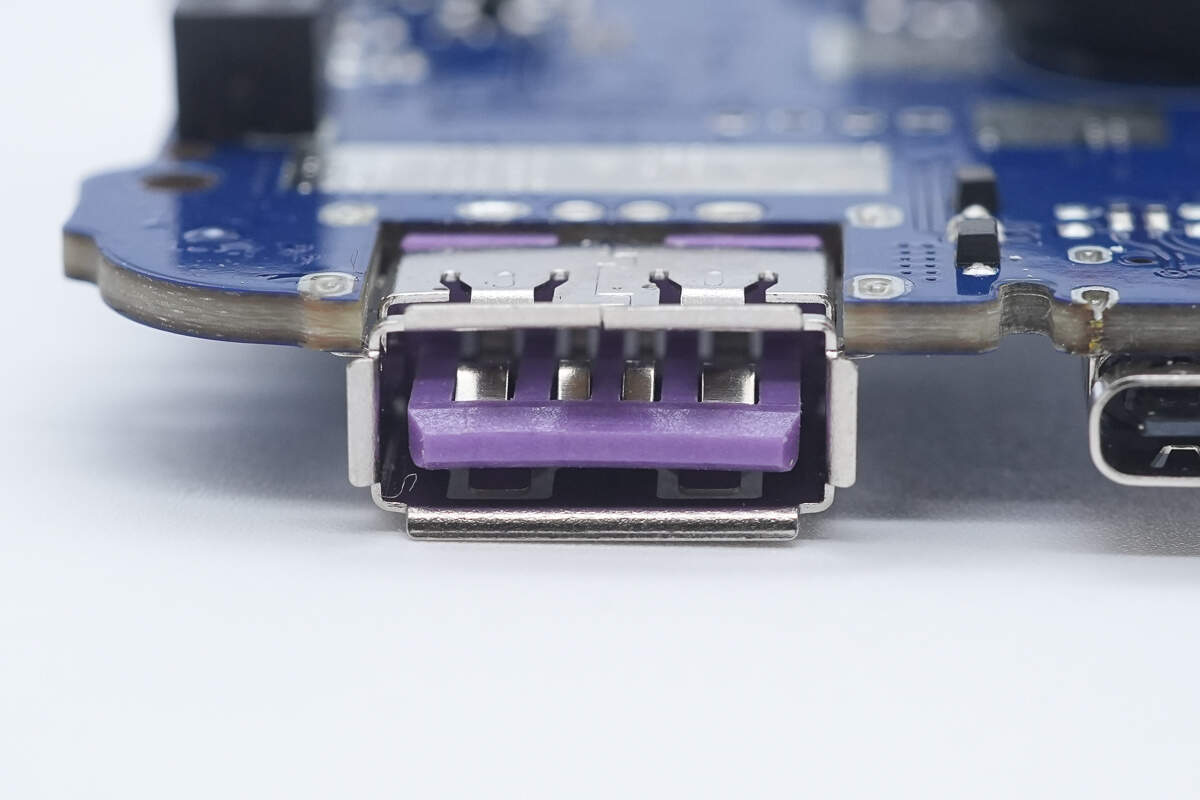

USB-A母座采用紫色胶芯，沉板过孔焊接。

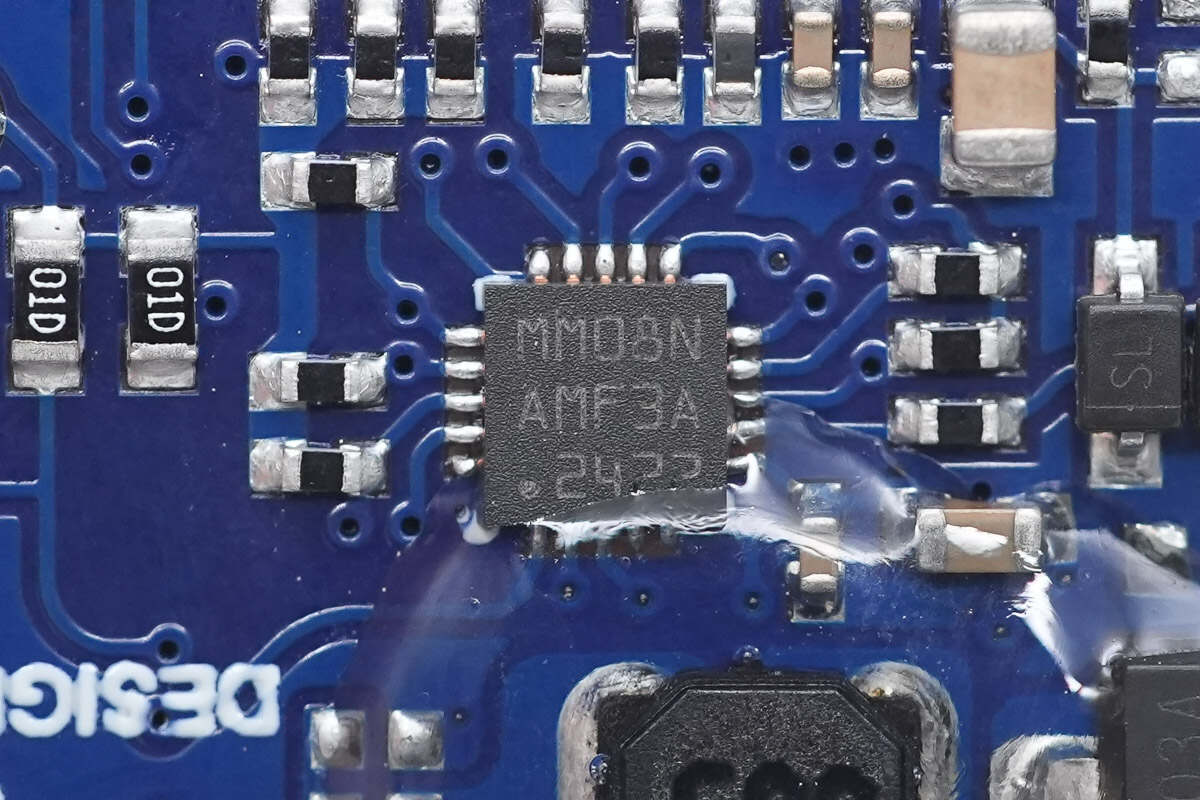

主控MCU来自灵动微，型号MM32G0001N，芯片内部集成Arm Cortex-M0 32位内核，内置16KB FLASH和2KB SRAM，具备USART接口，I2C接口和SPI接口，采用QFN20封装。

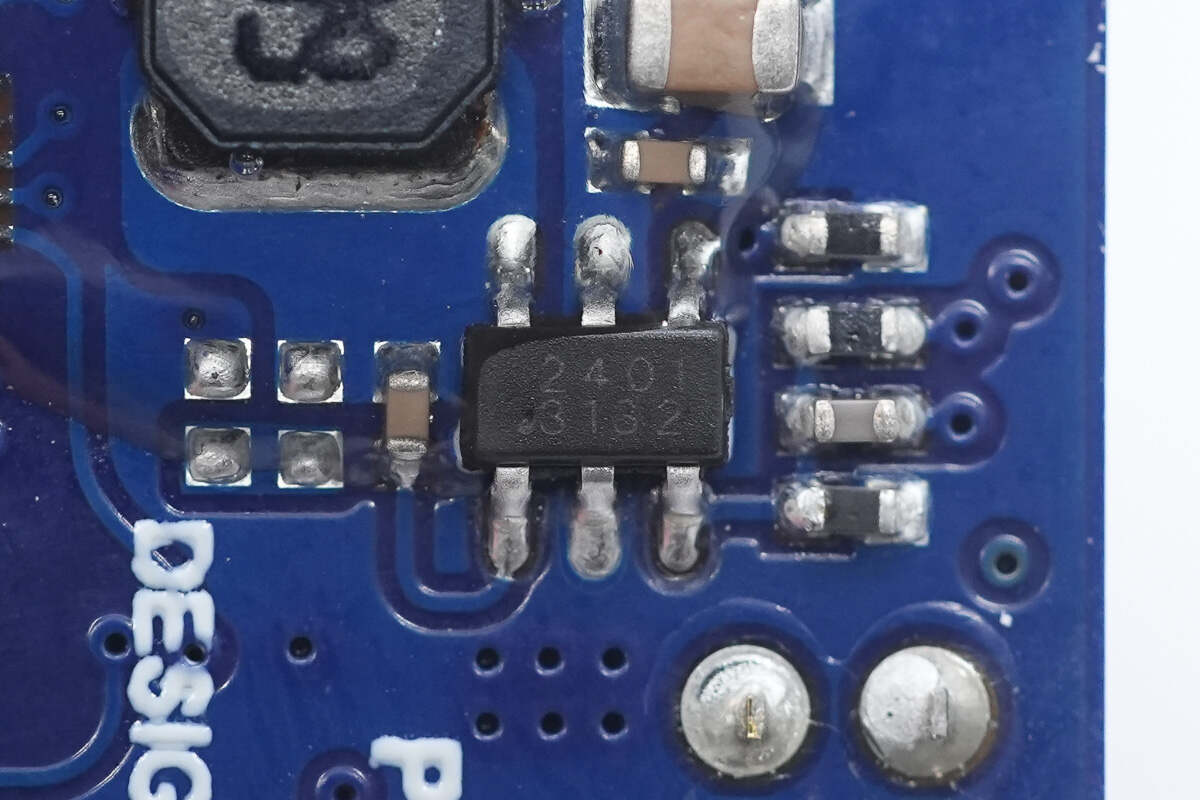

降压芯片来自芯洲科技，型号SCT2401，是一颗4.5-40V输入电压的同步降压转换器，输出电流600mA，开关频率1.2MHz，采用TSOT23-6封装。

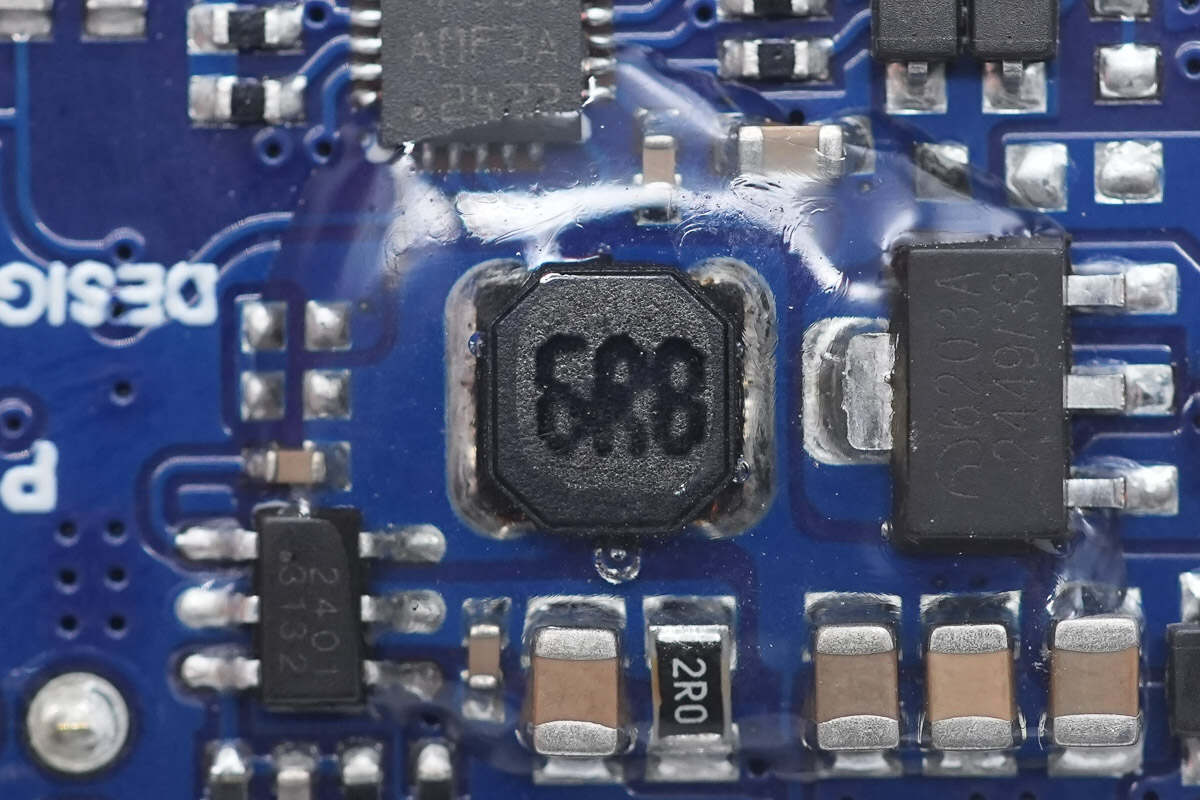

6.8μH降压电感特写。

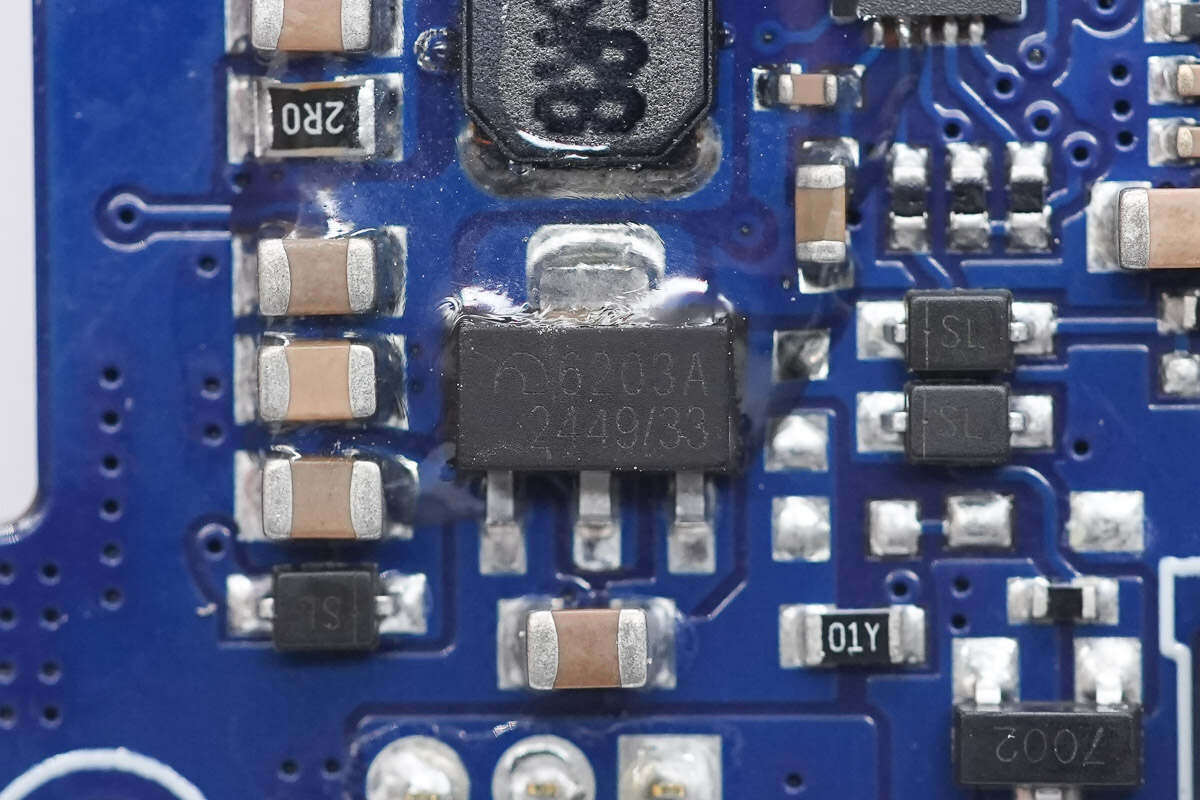

为MCU供电的稳压芯片来自微盟电子，型号ME6203A33PG，支持7-30V输入电压，输出电压3.3V，输出电流100mA，采用SOT-89封装。
连接显示屏幕的排线插座特写。

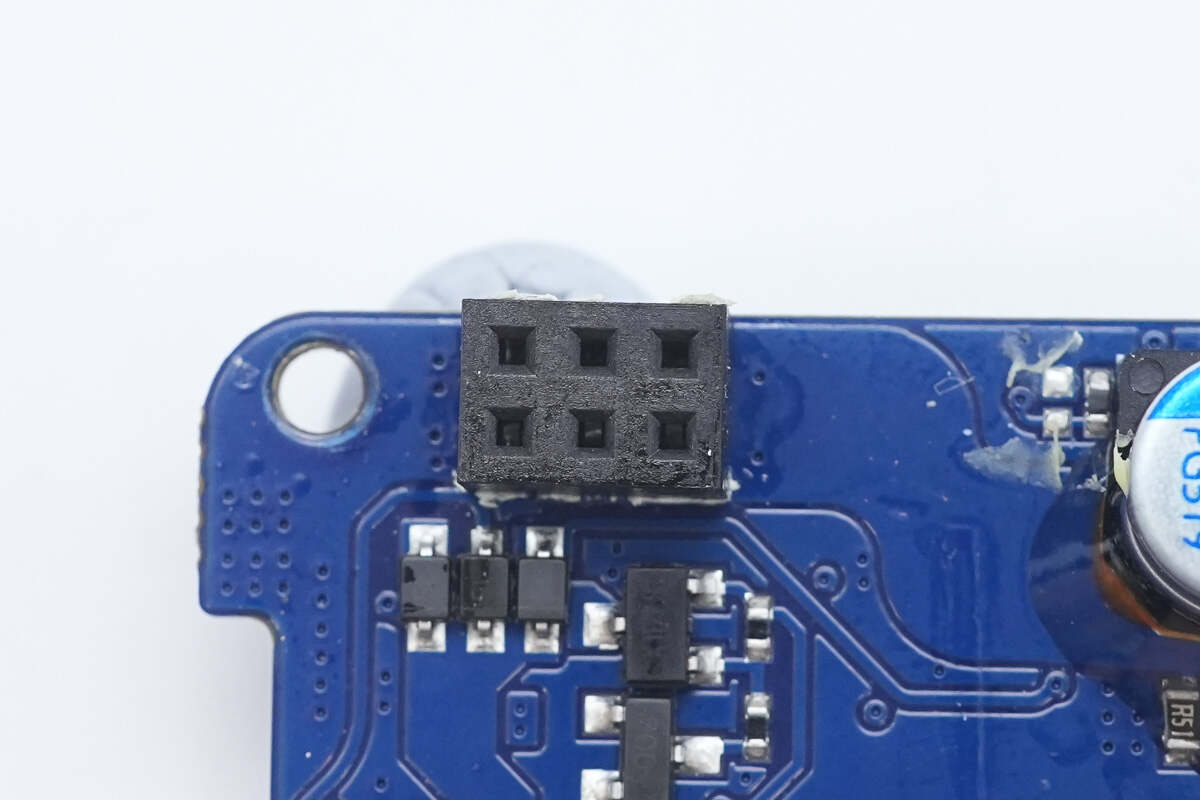

连接两块PCB的插座特写。

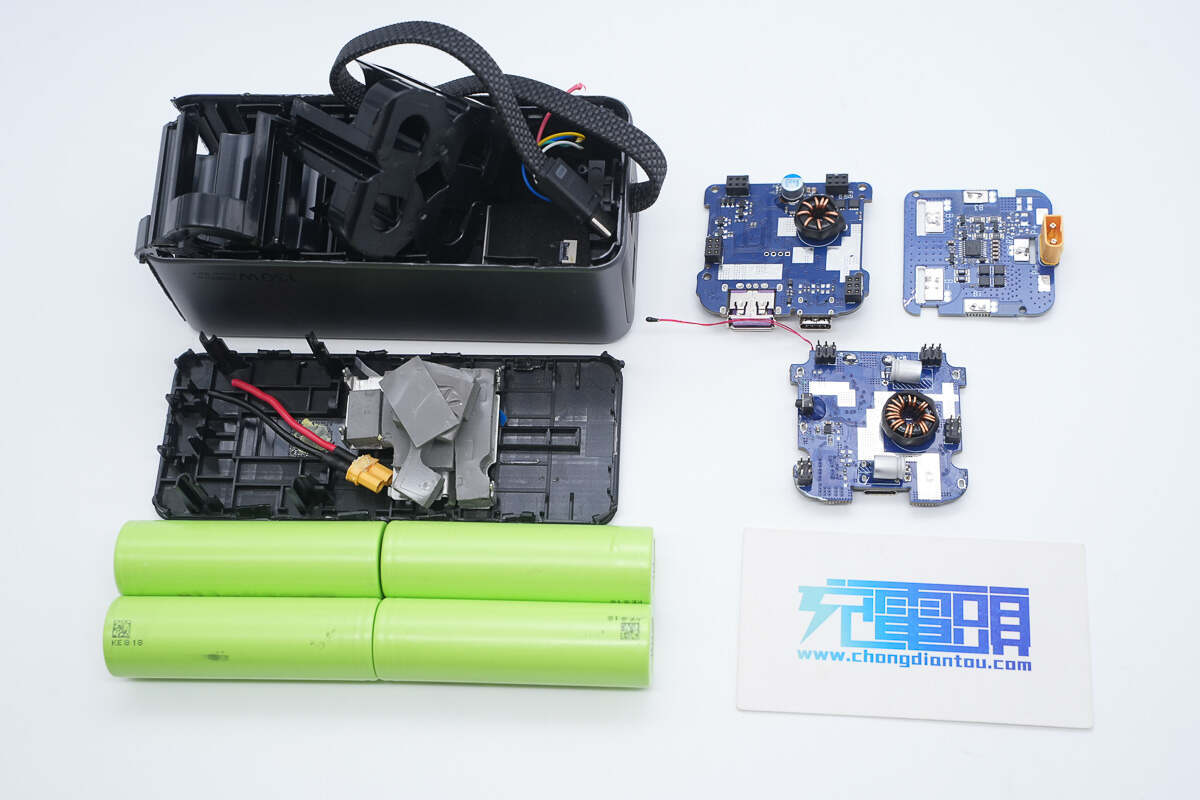

全部拆解一览，来张全家福。
充电头网拆解总结

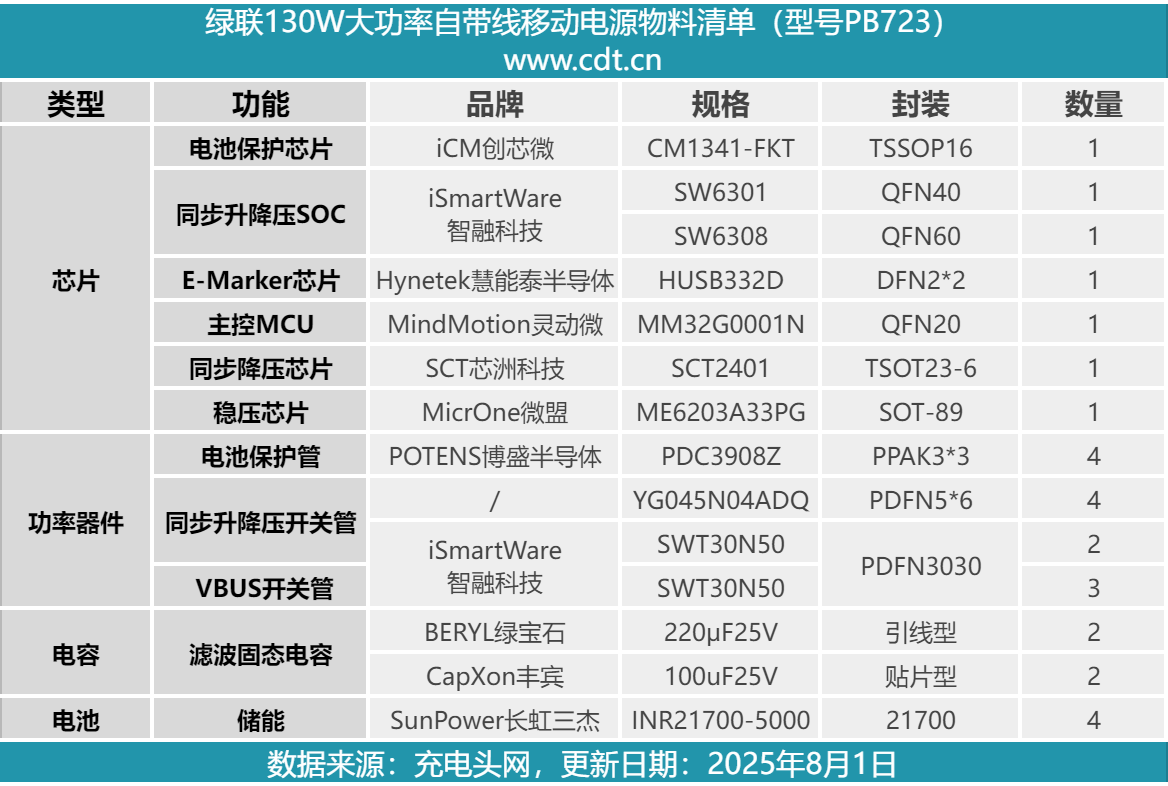

最后附上绿联130W大功率自带线移动电源的核心器件清单，方便大家查阅。
绿联这款移动电源在延续能量湃系列快充移动电源设计语言的基础上，新增USB-C自带编织线设计，整体依旧商务范十足。自带线支持100W输出和80W充电，USB-C接口和USB-A接口支持33W快充，满足手机和电脑同时充电使用。移动电源正面设有数显大屏，可实时精准显示电量，并带有能量管家机器人彩蛋。
充电头网通过拆解了解到，绿联这款移动电源内部采用堆叠设计，充分利用空间。内置四节长虹三杰INR21700-5000电芯串联，并采用绝缘框架固定。其中电池组和快充PCBA模块为分体式设计，通过插接件进行连接。电池保护板使用创芯微CM1341-FKT保护芯片，并配有均衡电路。
快充PCBA模块为两片PCB通过插接件连接，使用智融科技SW6301用于自带线100W 输出，智融科技SW6308用于USB-C和USB-A接口33W输出。使用灵动微MCU用于整机控制和屏幕显示功能。PCBA模块设有导热垫和散热片加强散热，内部做工扎实，用料可靠，满足快速大功率充放电需求。
