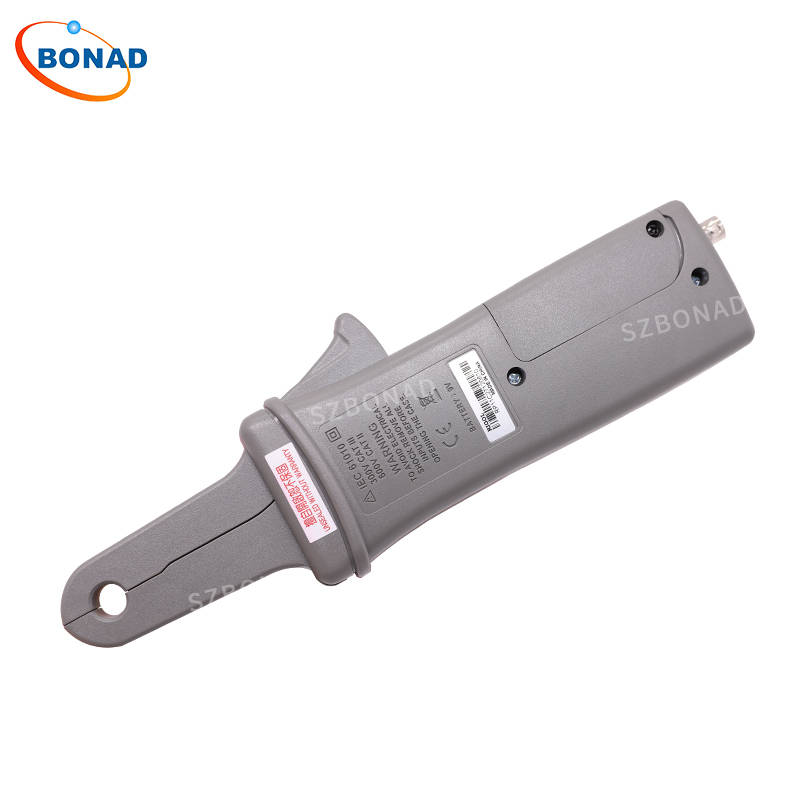

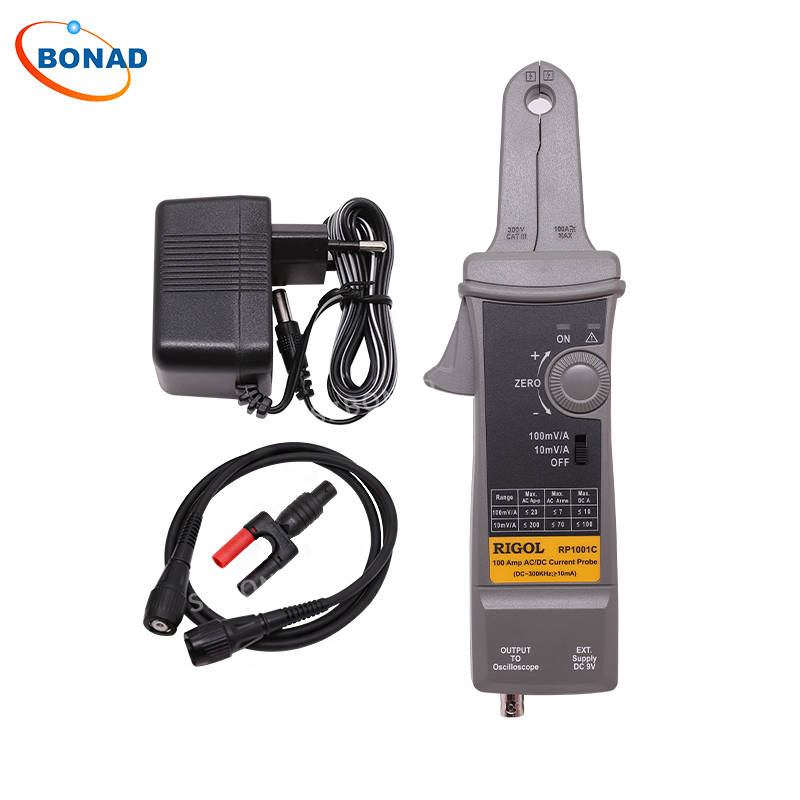

RP1001C 电流探头简介

RP1001C 电流探头可与通用示波器配合使用测量 AC 和 DC 电流，其显示峰值可达到 100A（70A RMS）。RP1001C 也可以将 BNC 转双香蕉插头转接器与万用表连接测量 AC 和 DC 电流。

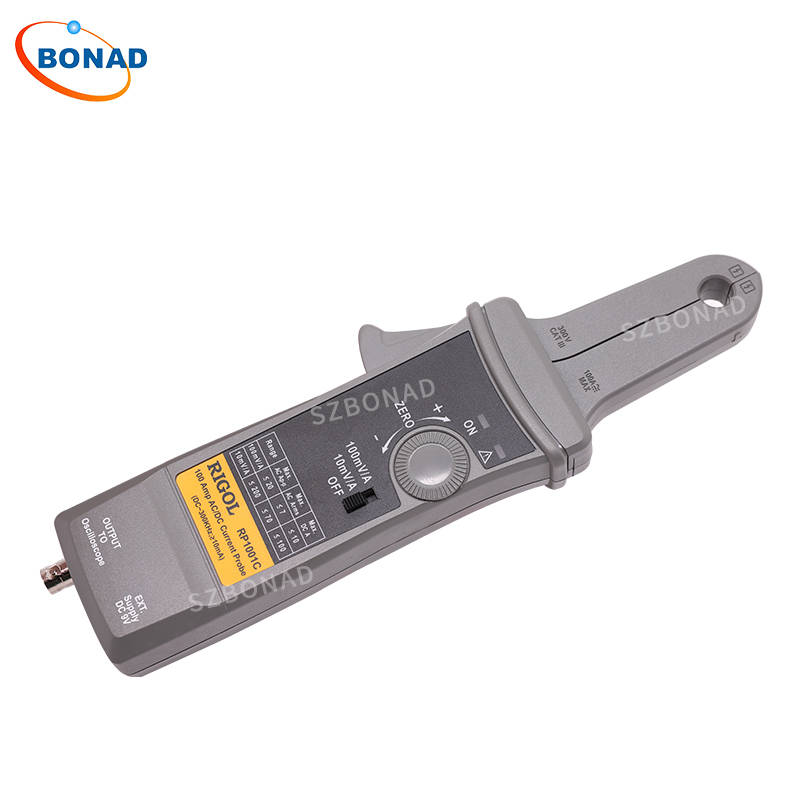

描述

电流流动记号：箭头表示正电流流动方向。

零位调整旋钮：连接电源后，将电流探头的位置固定，旋转该旋钮可调整电流探头输出的直流偏移，抵消残留电荷带来的影响。当您的仪器可以自动隔离直流分量时，测量 AC 数值时不需要做零位调整。

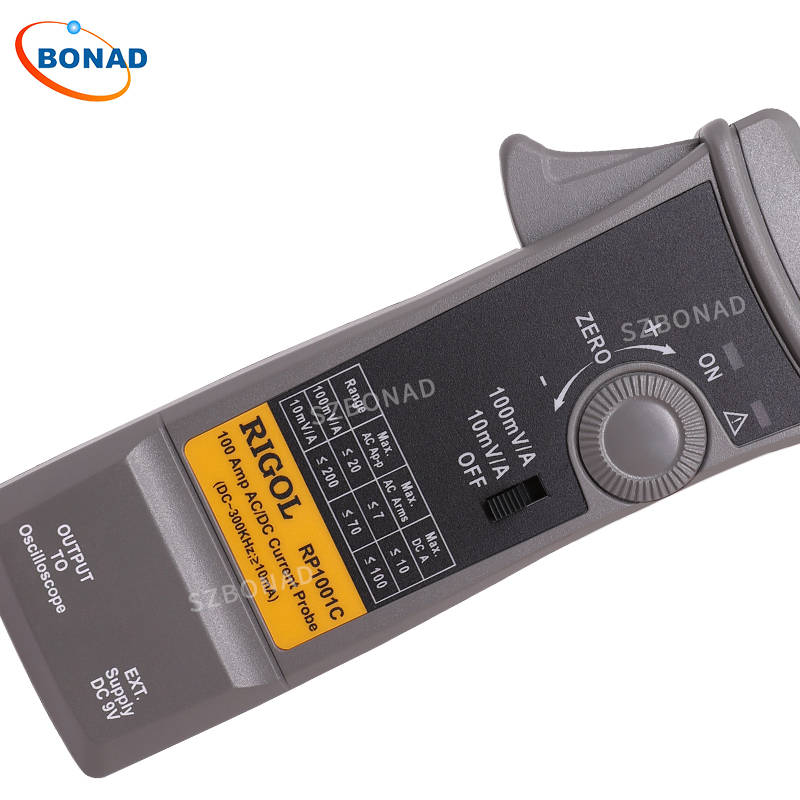

档位开关：滑动开关可以选择 OFF、10mV/A 和100mV/A。选择 10mV/A 和 100mV/A 任一档位时将启动电流探头，此时，电池指示灯 ON 将点亮为绿色。

林小姐135-1015-2652

电池指示灯：启动电流探头时，电池指示灯将点亮为绿色，有关电池的详细说明，请参考安装电池一节介绍。

过载指示灯：如果测试的数值超出选择档位的最大量程时，过载指示灯将点亮为红色并连续闪烁以警示。

基本操作

使用电流探头前必须安装电池或使用本产品指定的 AC 电源适配器，有关安装电池的具体操作，请参考“安装电池”一节介绍。

不可将电流探头连接至高于 600VAC 的电路上，否则将造成人身伤亡或损坏探头。

连接到测试电路前，需要将 RP1001C 电流探头输出端连接到仪器上。

电流探头与示波器的连接

1 将示波器的耦合方式设置为直流，通过双端 BNC 同轴线缆将RP1001C 电流探头的 BNC 连接器与示波器的输入端相连。

2 将档位开关滑动至 10mV/A 或 100mV/A，启动 RP1001C 电流探头，此时，电池指示灯点亮为绿色。

3 利用零位调整旋钮将电流探头输出调至合适的直流偏移。

注意：测量直流信号时，只有将电流探头的位置固定才可以测得准确的直流值，否则探头位置的改变会引起直流漂移；测量交流信号时，可以移动电流探头。

4 连接电流探头至电路前，应打开测试夹并夹住导体。

5 适当的调节电流探头和示波器以获得稳定的波形。此时，您可以同时查看到电流的 AC 和 DC 分量。当示波器的耦合方式设置为交流时，您只可以查看电流的 AC 分量。AC 分量的计算方法：示波器测得的的电压幅度与当前选择的电流探头档位（10mV/A 或100mV/A）的比值。

注意：连接不同的测量仪器所显示出来的电流会有所不同。虽然RMS 电流只能适用于低频电流，但是其瞬时峰值可能会很高。下图为用电阻负载所绘制的电流波形与用电机控制器所绘制的区别。
