沃尔玛旗下onn.品牌推出过两款氮化镓充电器,onn 先后推出的 72W 和 30W 两款氮化镓充电器,充电头网均通过拆解确认其内部电源方案由智融科技提供,覆盖初级控制、副边同步整流、二次降压与协议管理等关键环节。两款产品在体积、功率与接口配比上各有侧重,但均采用智融的快充套片作为核心,以实现高功率密度、小体积与稳定的充电体验。

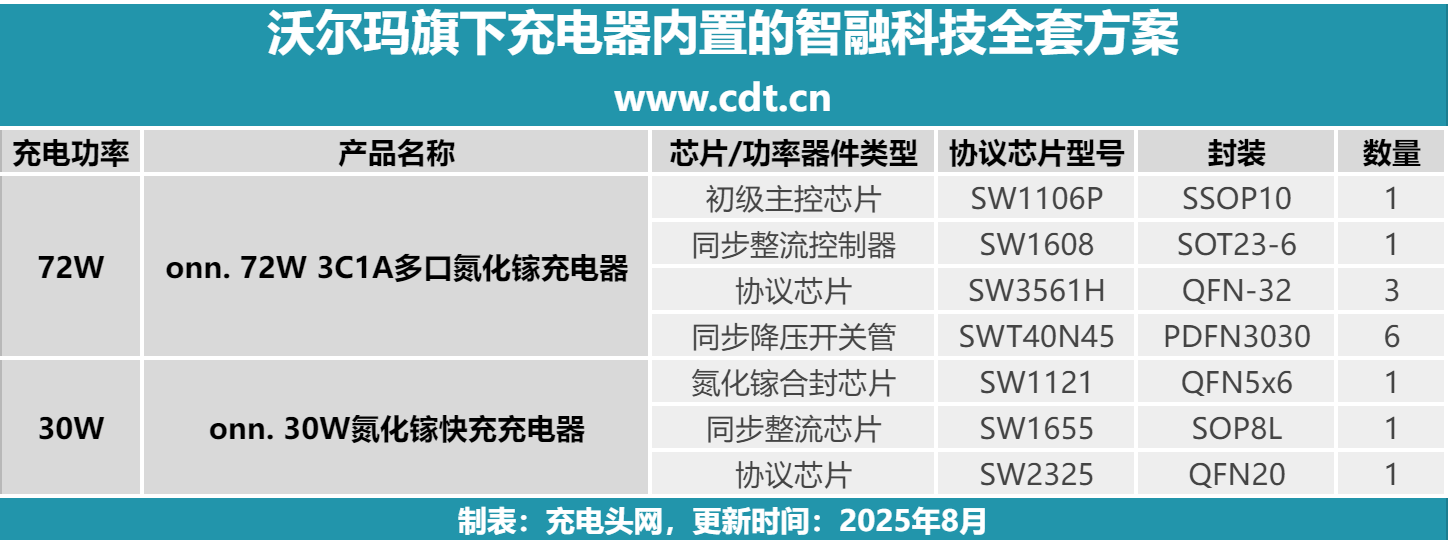

接下来充电头网将详细介绍一下这两款产品以及内部所用到的智融科技全套快充方案,让各位有个更好的了解。

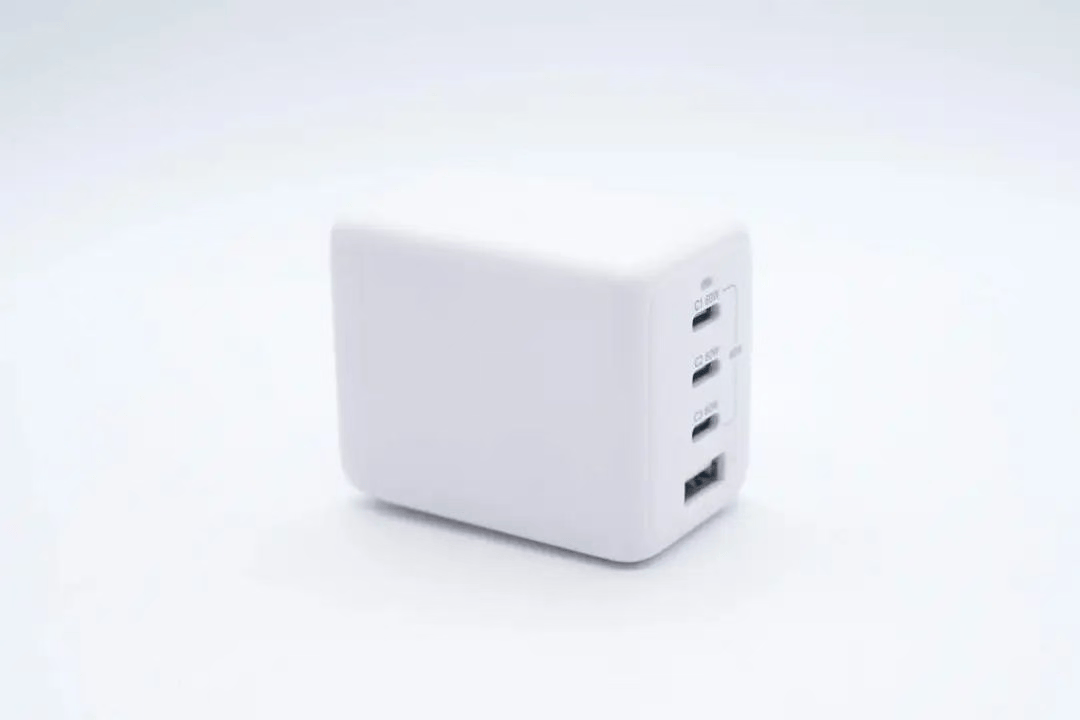

沃尔玛onn. 72W多口氮化镓充电器采用主流柱状造型设计,并配有折叠插脚,便于日常收纳携带。充电器具备3C1A接口,分别支持60W和12W输出,总输出功率72W。三个USB-C接口均有USB-IF协会PD认证背书,性能可靠稳定,适合苹果全家桶设备使用。
充电头网通过拆解了解到,充电器采用智融科技SW1106P+SW1608高频QR电源方案,搭配纳微半导体氮化镓功率器件。三个USB-C接口均使用SW3561H进行二次降压和输出控制,USB-A口采用南芯科技SC8101同步降压转换器降压5V输出。
此外还采用了知名品牌绿宝石和钰邦的电容进行滤波。模块由多块小板堆叠设计,为保证稳定性对器件、小板打胶加固,散热处理也到位,作为沃尔玛旗下品牌产品,整体的用料做工确实不错。
相关阅读:
1、拆解报告:沃尔玛onn. 72W 3C1A多口氮化镓充电器

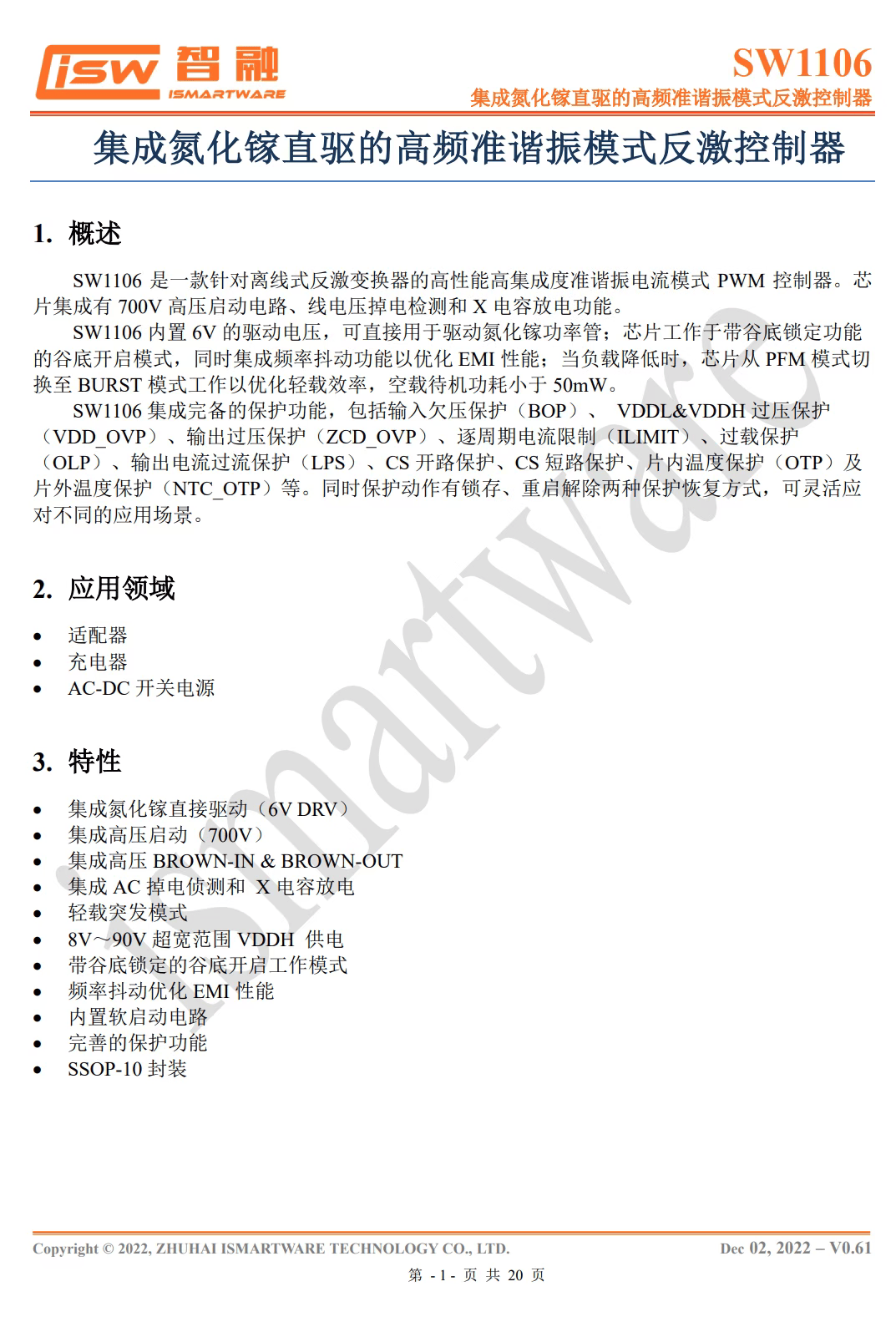

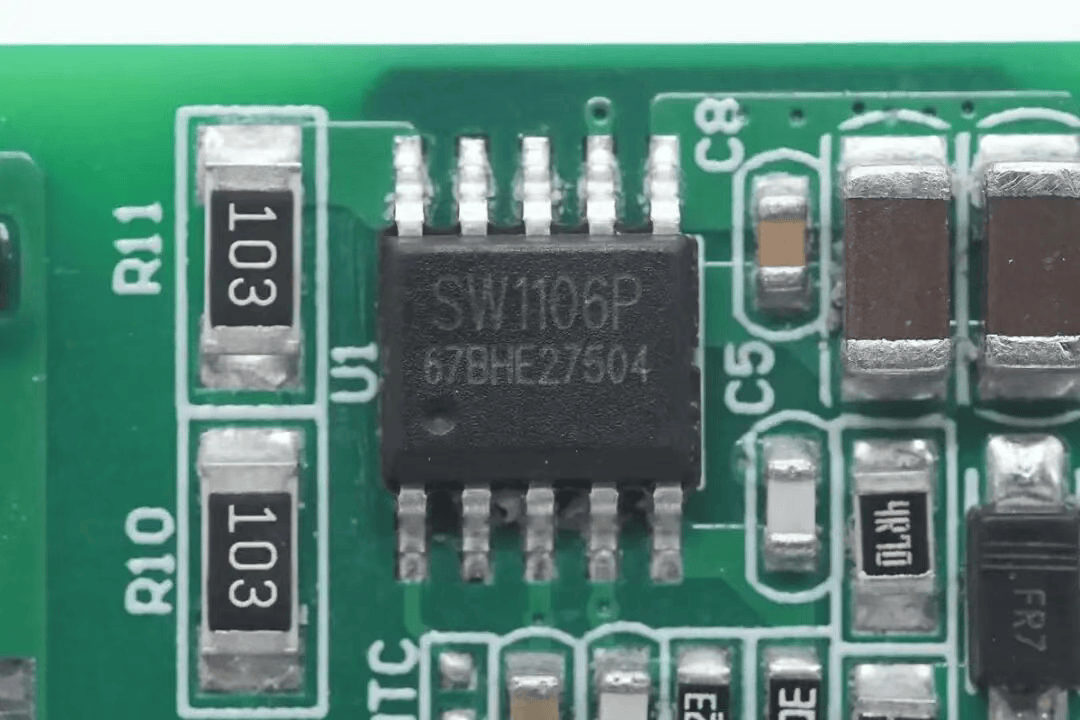

初级主控芯片来自智融科技,型号为SW1106P,是一颗支持增强型氮化镓开关管直驱的高频反激准谐振控制器,芯片内部集成700V高压启动电路和X电容放电功能。芯片内部集成氮化镓驱动器,驱动电压为6V,可直接驱动增强型氮化镓开关管。
SW1106P运行在带谷底锁定的谷底开启工作模式,并集成频率抖动功能以优化EMI性能,支持突发模式。供电采用双VDD供电设计,在输出电压USB PD宽输出场合降低控制器的功率损耗。
SW1106P内部集成输入电压保护,供电过压保护,输出过压保护,逐周期电流限制,过载保护,输出过流保护,电流取样电阻开路和短路保护,芯片内置过热保护,支持外接热敏电阻进行器件过热保护,保护功能全面。
智融科技SW1106P采用SSOP10封装,支持氮化镓快充,充电器以及开关电源应用,这颗初级控制器的推出,一方面实现了氮化镓控制器的国产化替代,另外一方面也丰富了智融在快充电源的产品线。
智融科技SW1106P荣获中国IC设计成就奖之年度最佳电源管理 IC,目前已大量产出货,并获得倍思65W 1A1C氮化镓充电器、鸿达顺65W 2A1C氮化镓充电器、众显100W 2C1A氮化镓充电器、喜微100W 3C1A 超高性价比氮化镓快充、等产品采用。

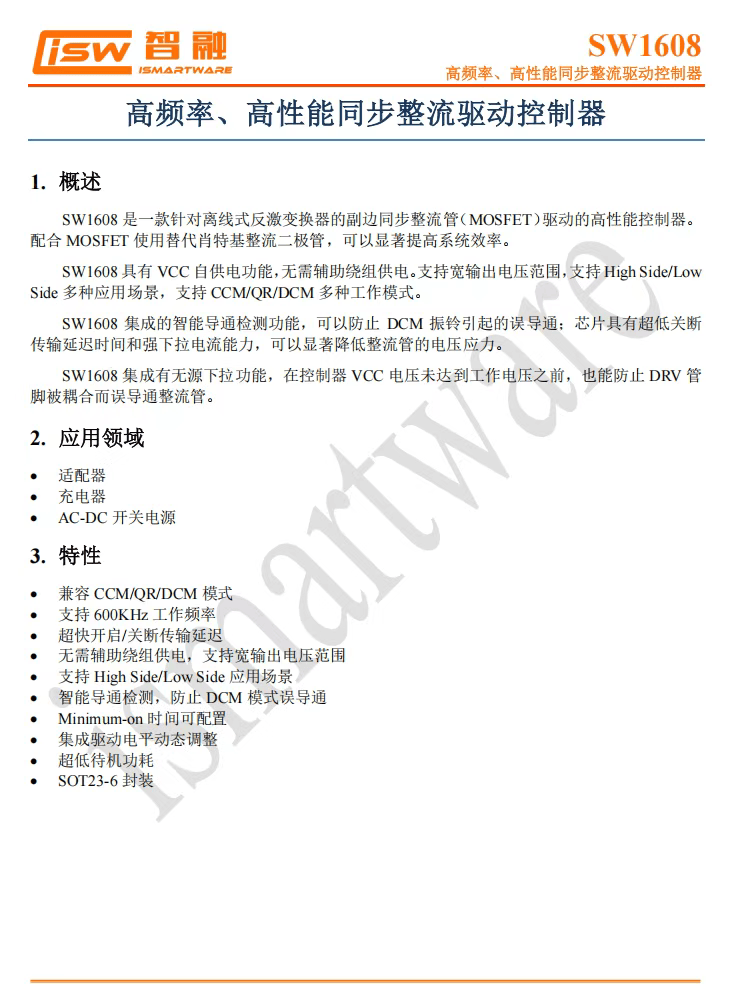

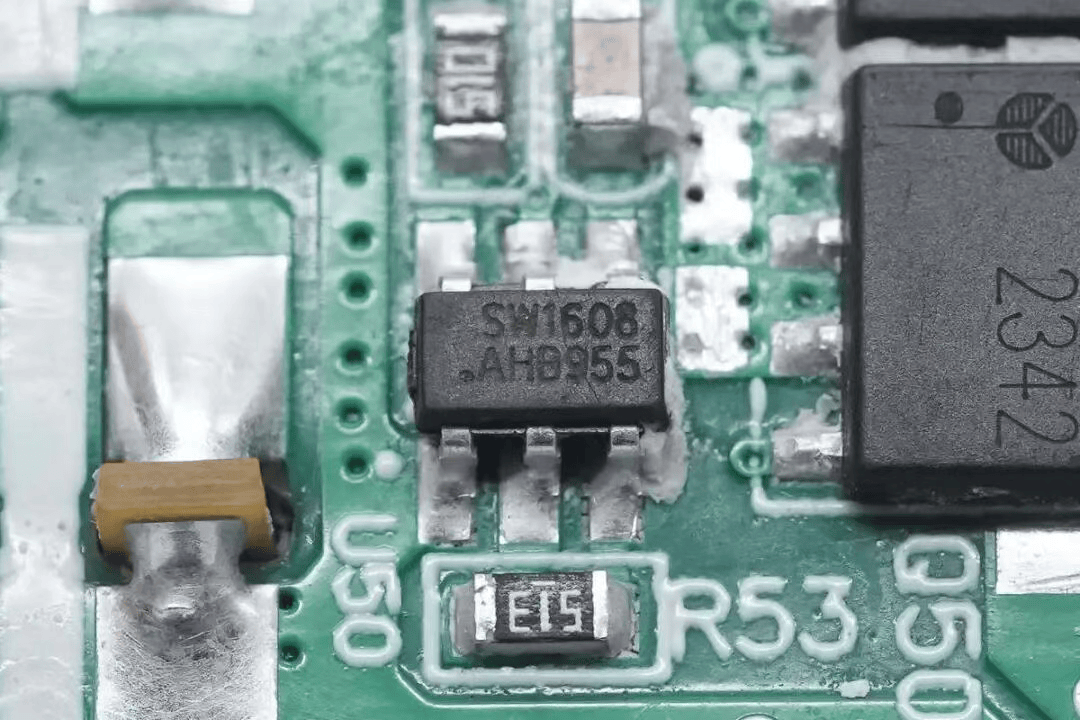

同步整流控制器采用智融科技SW1608,这是一款针对离线式反激变换器的副边同步整流管(MOSFET)驱动的高性能控制器,采用SOT23-6封装,其支持6V或者9V VCC供电,并且VCC具有自供电功能,无需辅助绕组供电并支持宽输出电压范围, 配合MOSFET使用替代肖特基整流二极管,可以显著提高系统效率。
SW1608支持600KHz工作频率,并支持 High Side/Low Side 多种应用场景,支持 CCM/QR/DCM 多种工作模式。此外其内部集成智能导通检测功能,可以有效防止 DCM 振铃引起的误导通;芯片还具有超低关断传输延迟时间和强下拉电流能力,可以显著降低整流管的电压应力。
充电头网拆解了解到,智融科技SW1608同步整流控制器此前还被Aohi 65W 2C1A模块化氮化镓快充充电器、绿联65W 2C1A拉拉线氮化镓充电器、倍思65W 2C1A氮化镓快充充电器、安克Nano 70W 2C1A氮化镓充电器、众显100W 2C1A氮化镓充电器等产品采用。

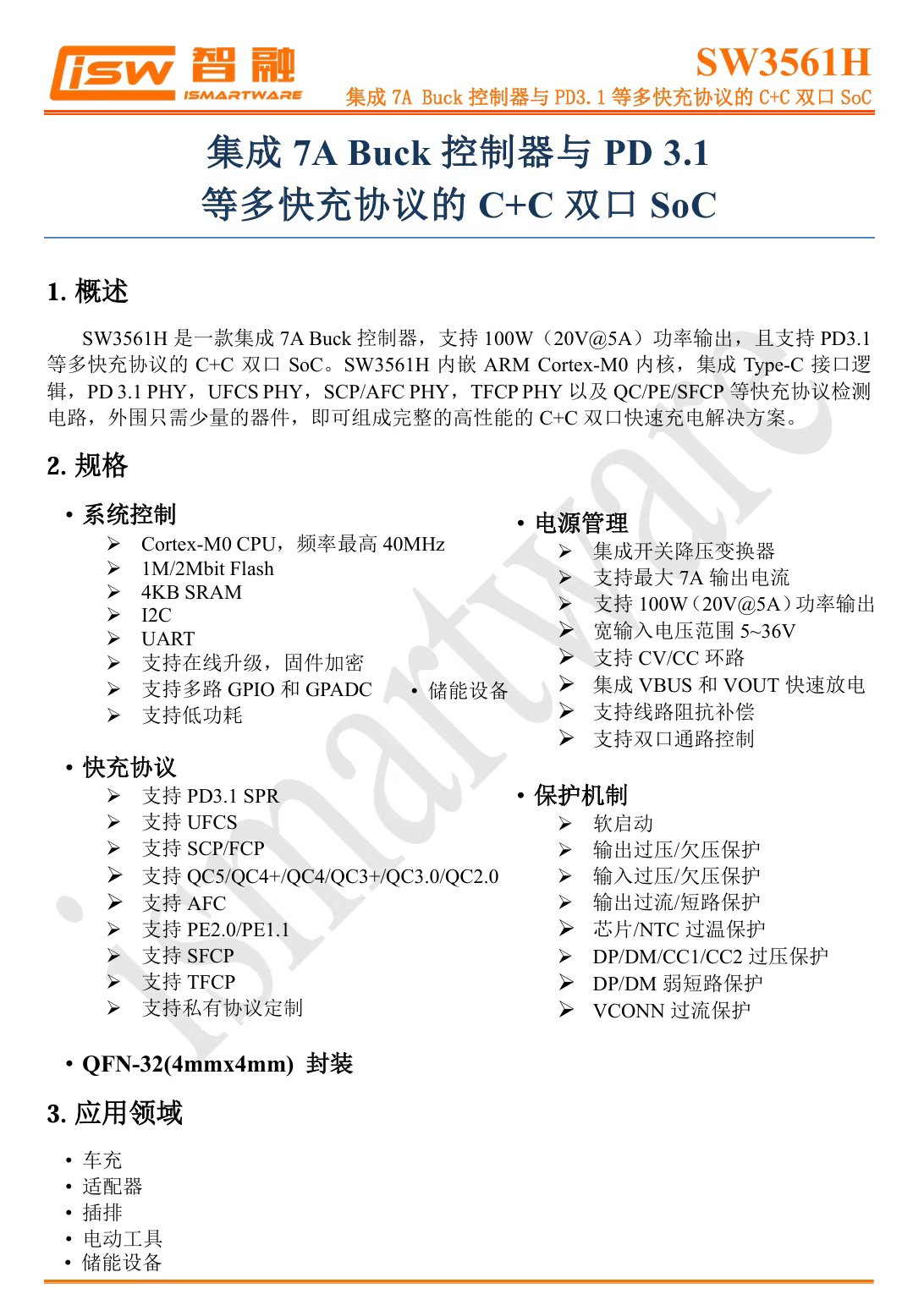

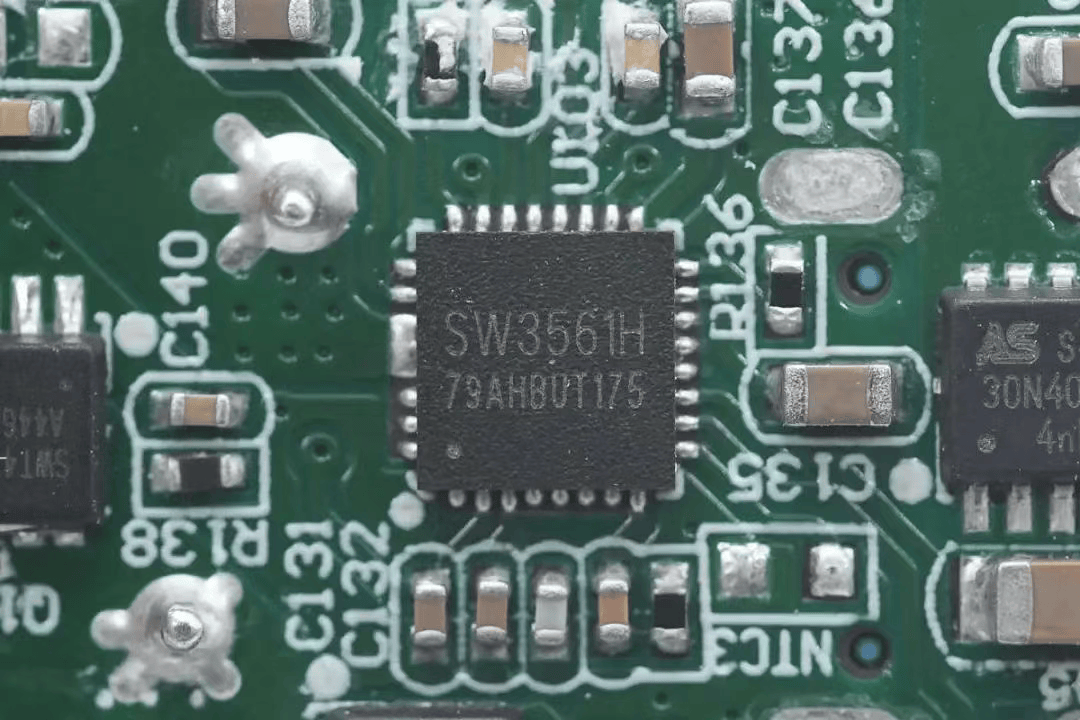

三个USB-C口的降压协议芯片均采用智融科技SW3561H,这是一颗支持双USB-C口输出的降压SoC芯片,芯片内部集成高效率同步降压控制器,支持20V5A功率输出,并支持USB PD3.1 SPR。芯片内部集成ARM Cortex-M0内核,集成Type-C逻辑,支持PD3.1/QC/SCP/UFCS融合快充等快充协议,支持快充协议定制。
智融SW3561H支持双USB-C口通路控制,支持线损补偿,搭配两颗同步降压开关管和对应接口的VBUS开关管即可实现双口降压输出。芯片内置的降压转换器默认工作频率为180KHz,支持定制工作频率,支持100W功率输出,满足小体积设计。芯片集成过热保护,输入输出过压/欠压保护,输出过流保护以及数据引脚过压保护等完善的保护机制,采用QFN-32封装。
智融科技SW3561H资料信息。

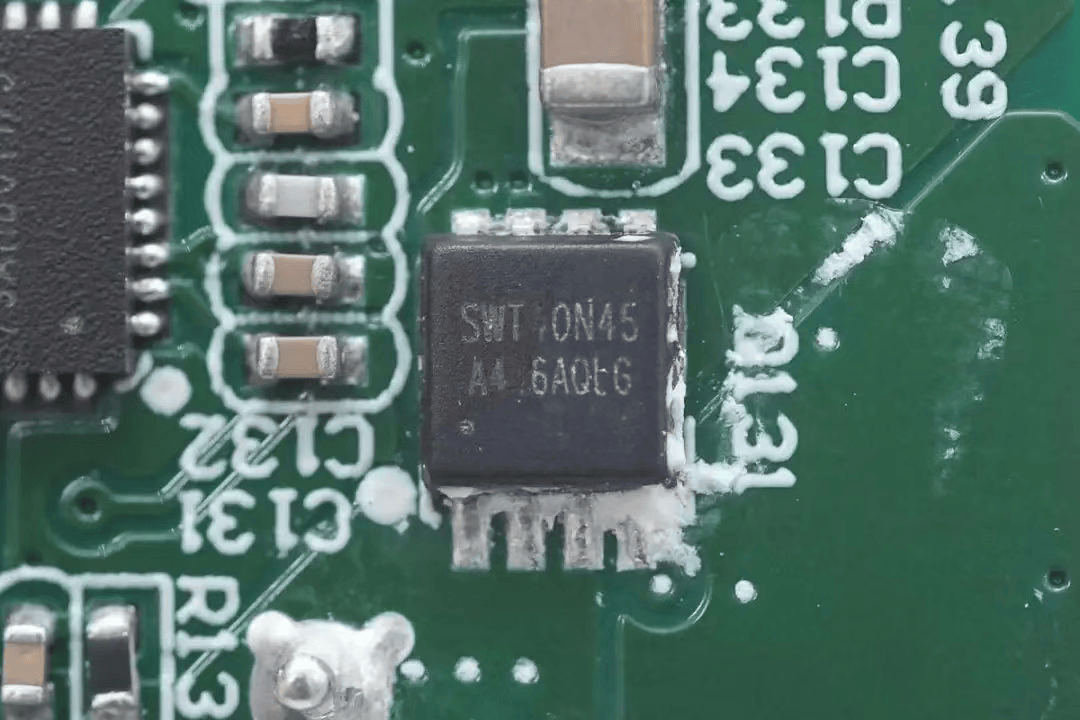

两颗同步降压开关管采用智融科技SWT40N45,采用PDFN3030封装。
沃尔玛onn.充电器采用白色方块机身设计,配有折叠美规插脚,方便日常携带收纳。充电器输出端设有单USB-C接口,支持30W快充输出。实测充电器具备PD和PPS快充输出,支持20V电压档位,满足笔记本电脑和手机快充使用。

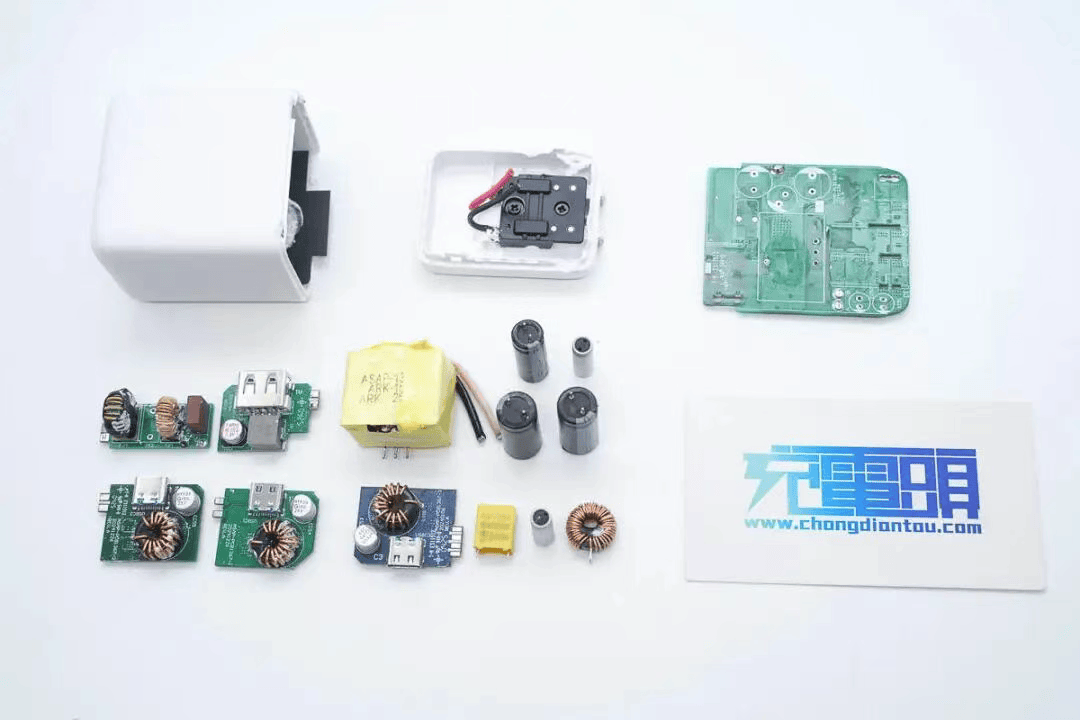

充电头网通过拆解了解到,这款充电器内部采用两片PCB焊接组成,充分利用空间。充电器内部电源方案来自智融科技,采用SW1121氮化镓合封芯片搭配SW1655同步整流芯片,并使用SW2325协议芯片。
充电器内部高压滤波电容来自凯泽鑫,固态滤波电容来自钰邦,元件之间打胶填充加固,整体用料与做工扎实。智融科技现已实现全功率段氮化镓快充芯片量产,满足20-140W产品应用。氮化镓合封快充方案打入跨国零售巨头沃尔玛,品质和供货均有保障。
相关阅读:
1、拆解报告:沃尔玛onn. 30W氮化镓快充充电器

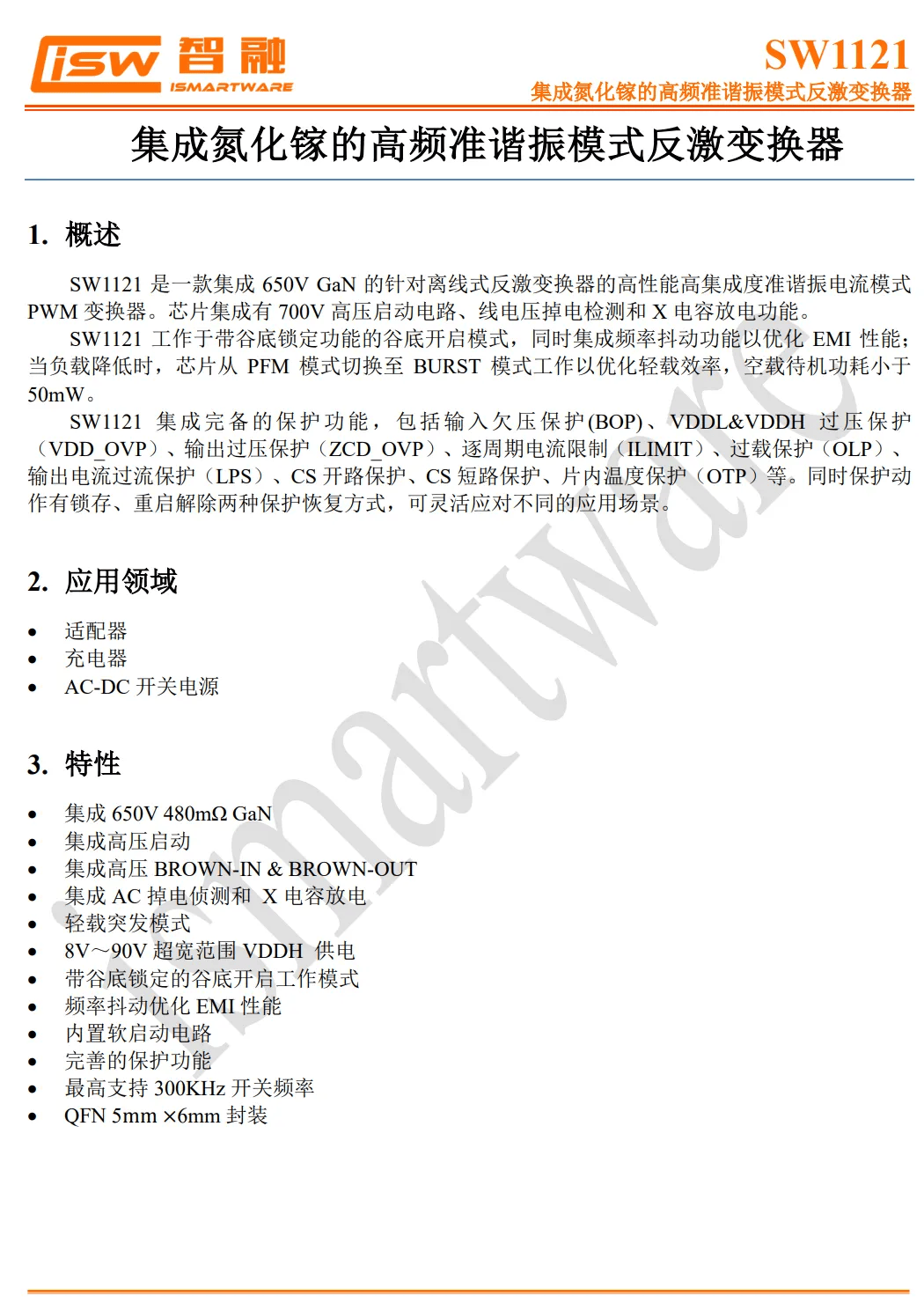

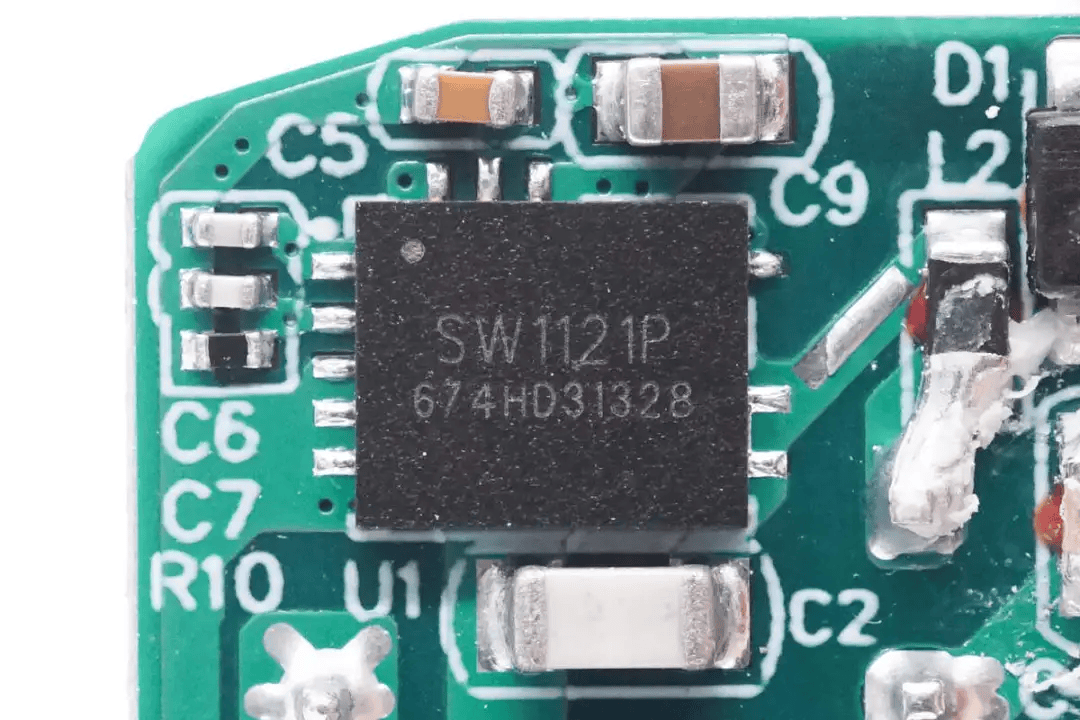

充电器内置智融科技SW1121合封氮化镓芯片,这是一颗集成650V耐压,480mΩ导阻氮化镓开关管的高频准谐振反激变换器,芯片内部集成了700V高压启动电路,线电压掉电检测和X电容放电功能。
SW1121运行在带谷底锁定的谷底开启模式,降低开关损耗,并集成频率抖动功能优化EMI性能。芯片支持突发模式,当负载降低时自动进入突发模式优化轻载效率,空载待机功耗低于50mW,满足六级能耗要求。
SW1121支持8-90V超宽范围供电,支持最高300KHz开关频率,采用散热增强的QFN5*6mm封装,可通过过孔导热来降低芯片温升,优化走线,简化散热设计。芯片内置多重完善的保护功能,实现全面的保护设计。

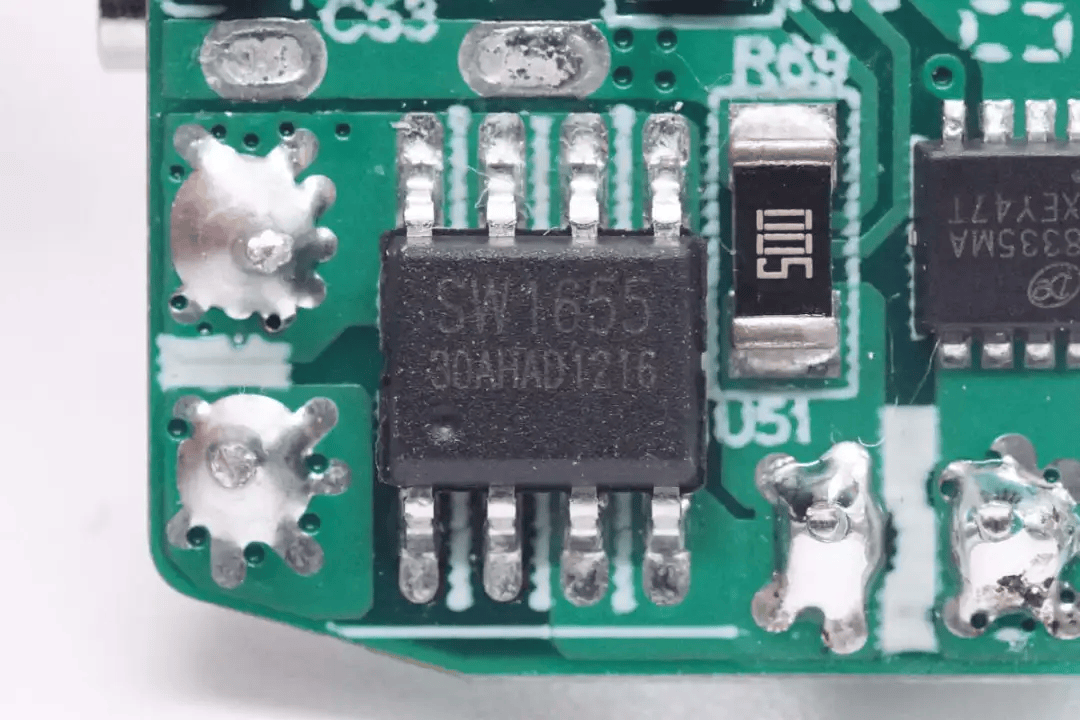

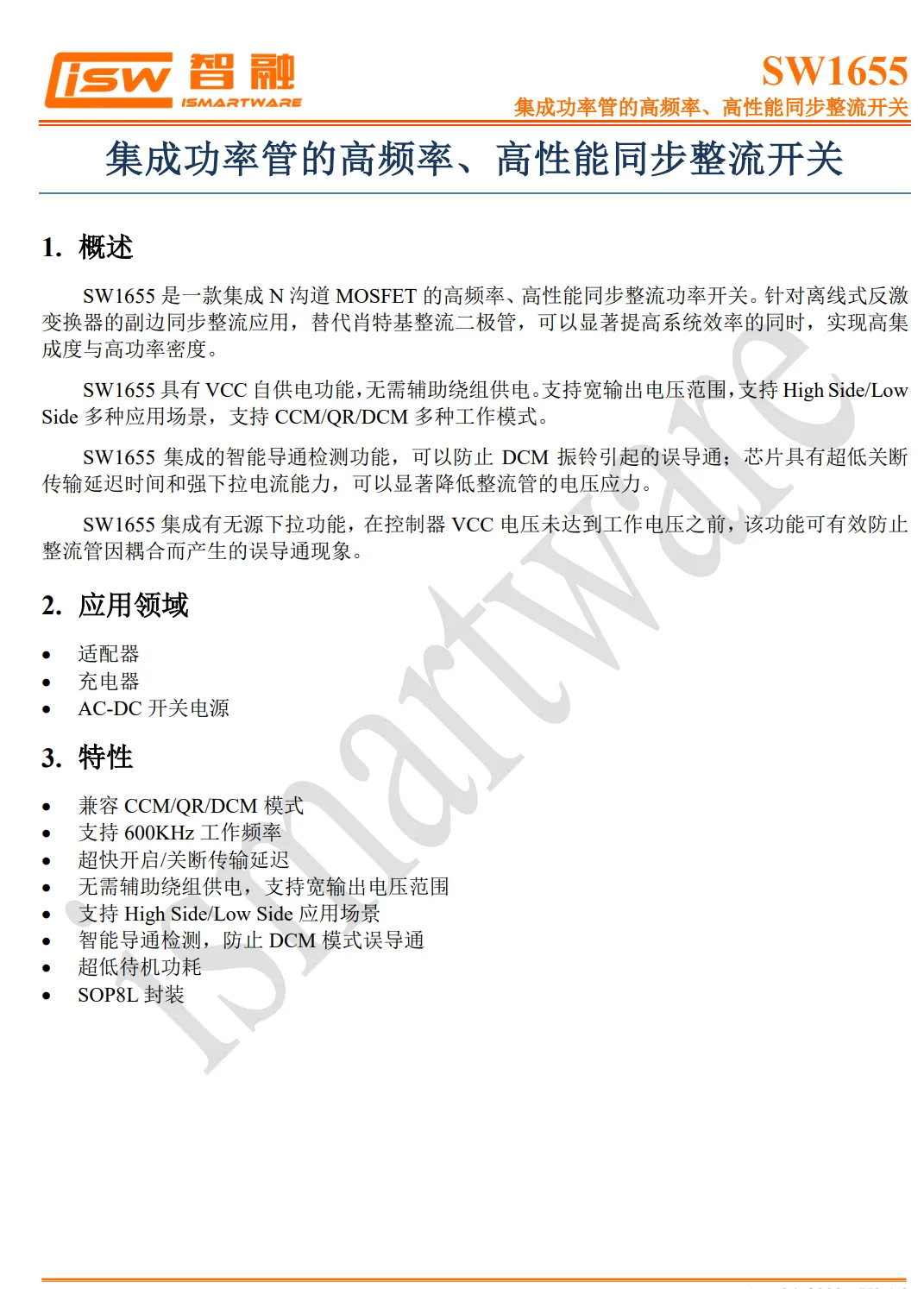

同步整流芯片来自智融科技,型号SW1655,是一颗高频高性能同步整流芯片,用于替换肖特基二极管,提升充电器系统效率,降低散热需求。芯片内置100V耐压,10mΩ导阻同步整流管,支持CCM/QR/DCM工作模式,支持600kHz开关频率,芯片具备自供电功能,无需辅助绕组供电。
SW1655内部集成智能导通检测功能,能够有效防止DCM模式振铃导致误导通,芯片具备超低关断传输延迟时间和强下拉电流能力,可以显著降低整流管的电压应力,并集成无源下拉功能,防止开机过程中出现误导通情况。
智融科技 SW1655 资料信息。

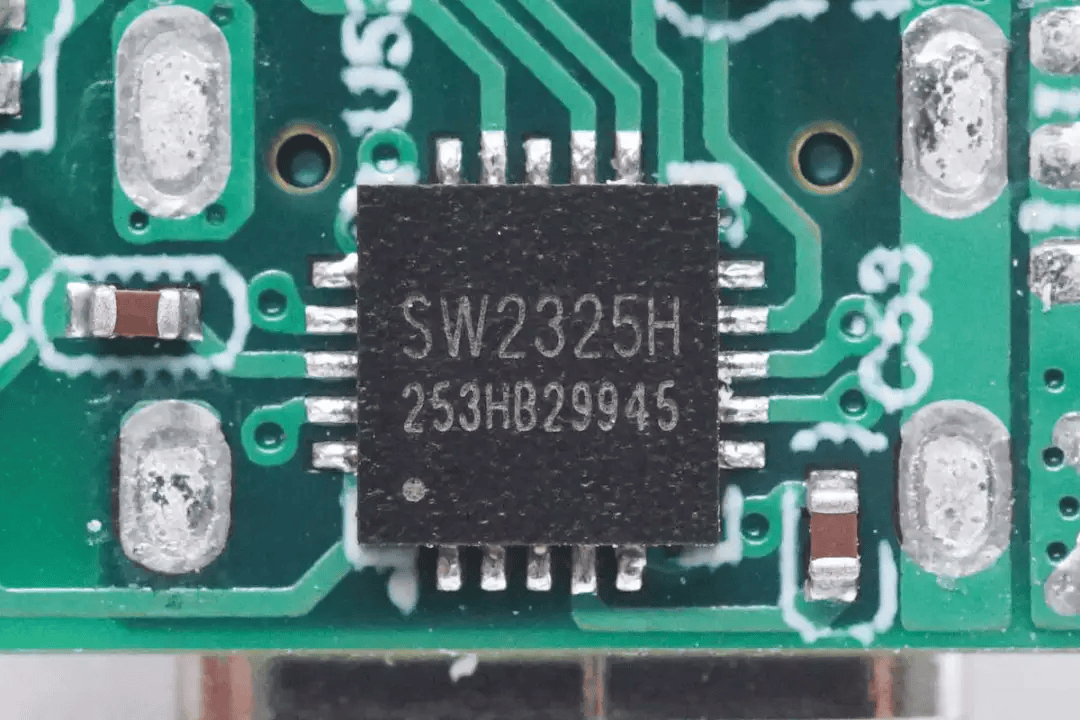

协议芯片来自智融科技,型号SW2325,这是一款高集成度的Type-C口/Type-A口快充协议控制器,内嵌ARM Cortex-M0 内核,最高工作频率为 40MHz,内置 64KB eFlash 、4KB SRAM,并支持 I2C 和 UART 通用外设接口。芯片内置多种安全保护功能,配合 ACDC 或 DCDC 以及少量的外围元器件,即可组成完整的高性能的 Type-C 口/Type-A 口快速充电解决方案。
SW2325 集成了 Type-C 接口逻辑,USB PD PHY,SCP PHY 以及 QC/PE/SFCP/TFCP 等快充协议的检测电路,并集成光耦反馈和 FB 反馈驱动电路、 NMOS 和 PMOS 驱动电路以及CV/CC 控制环路。

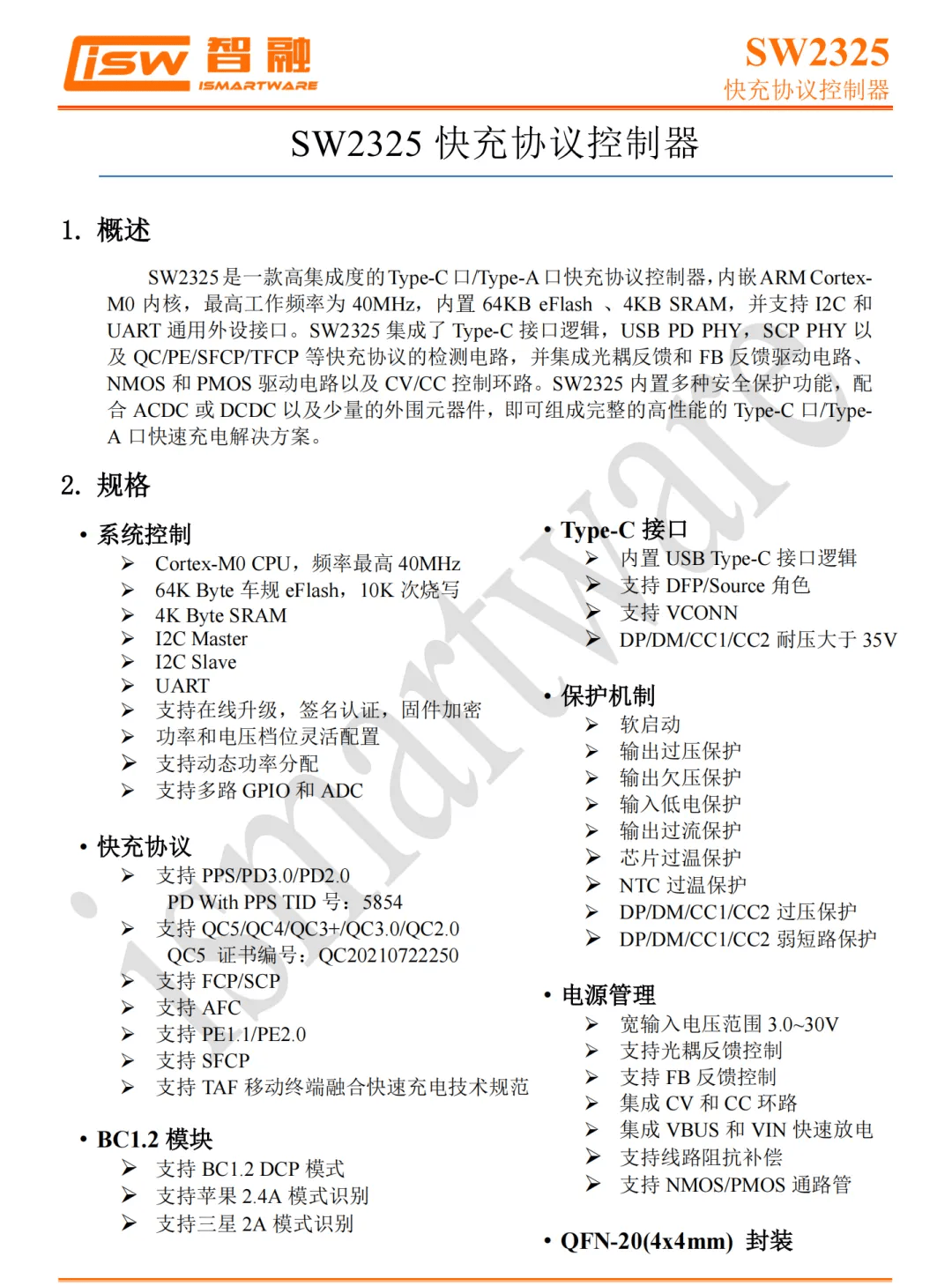

智融科技 SW2325 资料信息。
不仅是移动电源,SW2325还可应用在氮化镓充电器上,SW1106+SW2325,智融一站式65W氮化镓快充方案评测,目前已被魅族PANDAER 67W 2C1A氮化镓变速箱潮充等产品采用。
智融科技ACDC快充套片已打入沃尔玛供应链,成为其旗下氮化镓充电器的核心电源方案。该套片覆盖初级控制、高频准谐振驱动、副边同步整流与二次降压与协议管理等关键环节,使多口功率分配更灵活、转换效率更高、保护机制更完善,同时在模块化设计、加固与散热方面配合到位,保障产品的长期稳定性与量产一致性。
从行业角度看,这一进展具有示范性意义。国产电源控制与整合方案能够进入大型零售商供应链,表明本土芯片与氮化镓技术在成本、可靠性与认证能力上已具备规模化商用条件,有助于推动高功率密度、小体积快充产品更快普及,促进充电器设计向高集成、标准化和系统化演进,同时也有利于下游厂商优化供应链与提升产品竞争力。
