在快充、智能家居和工业电源等应用中，如何在高输入电压下实现高效、精简且可靠的降压转换，一直是工程师们面临的挑战。传统的方案往往需要复杂的辅助绕组和外围电路，不仅增加了设计和物料成本，也对空间有限的应用提出了考验。

作为矽力杰的长期授权合作代理商，浮思特科技很高兴与各位深度解析一款能完美应对上述挑战的明星产品——矽力杰SY50583FAC降压稳压器。它不仅仅是一颗芯片，更是一个高度集成的“电源解决方案”。

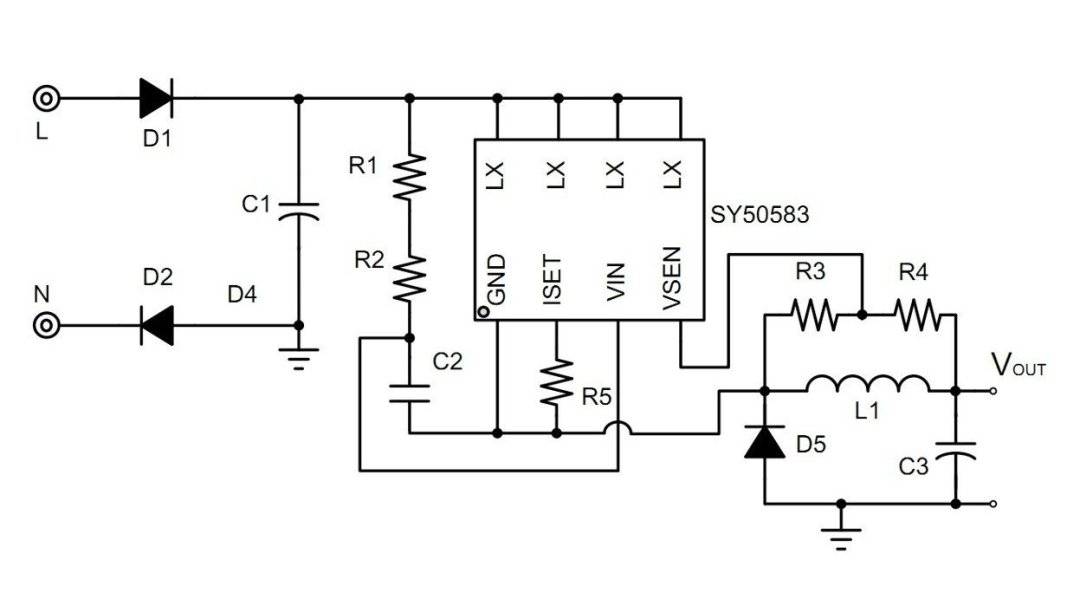

SY50583FAC是一款专为高压应用设计的降压稳压器，其核心定位在于 “化繁为简” 。它内部集成了高达700V的MOSFET，这一特性使其能够直接应对诸如220VAC整流后的高压直流母线，省去了外部分立功率器件的麻烦，从源头上简化了PCB布局和物料清单。

SY50583FAC的几大特征，每一项都直击工程师的设计痛点：

1. 集成700V MOSFET：可靠性的基石

优势：极高的集成度意味着系统更简洁，可靠性更高。设计师无需再为外置MOSFET的选型、驱动和散热问题耗费精力，极大地加速了产品上市时间。

2. CC/CV控制，无需辅助绕组：真正的“精简”设计

优势：这是SY50583FAC的一大亮点。它内置了恒流/恒压控制环路，无需传统的辅助绕组进行反馈。这不仅简化了变压器设计(在反激拓扑中)或整个电源架构，降低了系统成本，也使得PCB布局更加灵活紧凑，尤其适合对体积有严苛要求的产品。

3. 准谐振模式：效率的保障

优势：芯片工作在准谐振模式下，能够实现谷底开关，显著降低开关损耗。这意味着在同等条件下，SY50583FAC能够实现更高的转换效率，同时降低温升，提升系统的整体能效和长期可靠性。

4. 低启动电流 & 最大频率限制：稳健与安全

低启动电流：典型值仅15µA，这使得芯片的启动电路可以设计得非常简单，并能实现快速的启动和良好的待机性能。

最大频率限制：45kHz的频率上限，一方面有助于控制EMI干扰，使产品更容易通过电磁兼容测试;另一方面也避免了因频率过高带来的开关损耗，优化了中高负载下的效率。

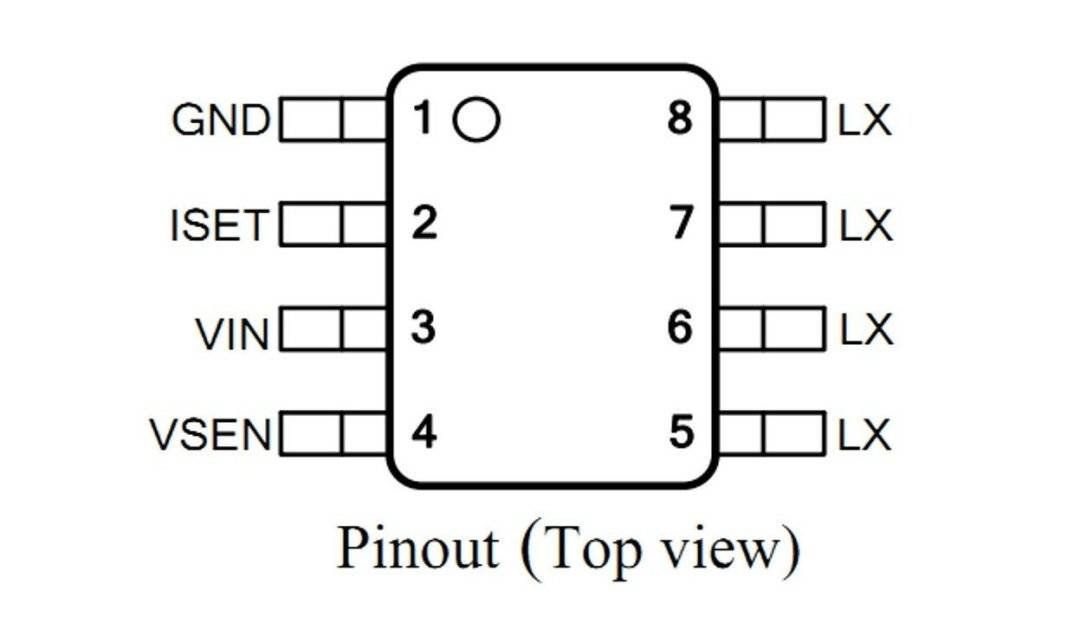

5. 紧凑的SO8封装：小体积，大能量

优势：在集成如此多强大功能的前提下，SY50583FAC依然保持了标准的SO8封装。这对于追求小型化、高功率密度的现代电子设备来说，无疑是至关重要的。

SY50583FAC不仅适用于传统的电源模块，还能广泛应用于各种需要高效能量转换的电子设备，如消费类电子产品、电池供电系统、LED驱动、电动工具等。其出色的工作效率和高稳定性使得它在要求高可靠性和低功耗的场景中表现尤为出色。

作为矽力杰的合作代理商，浮思特科技始终致力于为客户提供先进的电源管理解决方案。通过与矽力杰的紧密合作，我们能够为客户提供更加高效、可靠的电源设计方案。矽力杰SY50583FAC降压稳压器凭借其集成700V MOSFET、CC/CV控制、准谐振模式等多项创新特性，为各种高效电源设计提供了强有力的支持。

浮思特科技与矽力杰的合作，旨在为客户带来更多高效、节能的电源管理解决方案，推动整个行业向更高效、可靠的方向发展。
