- 产品描述

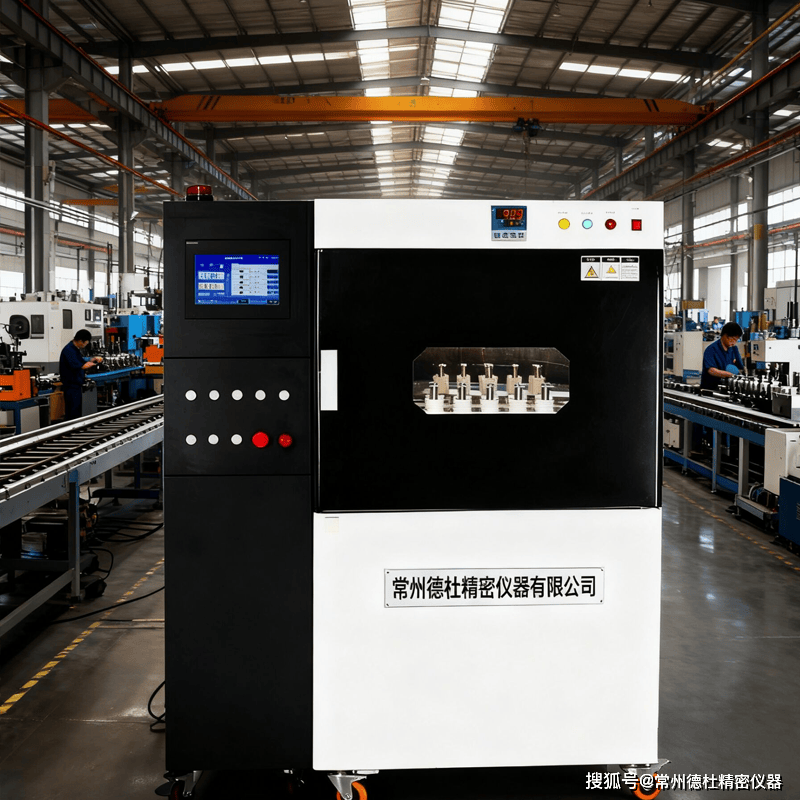

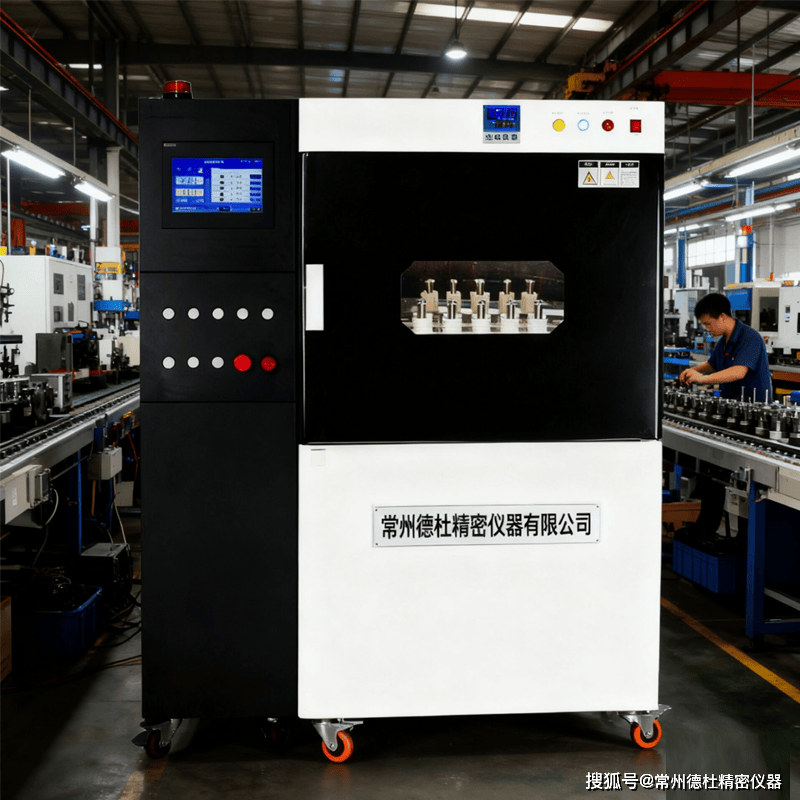

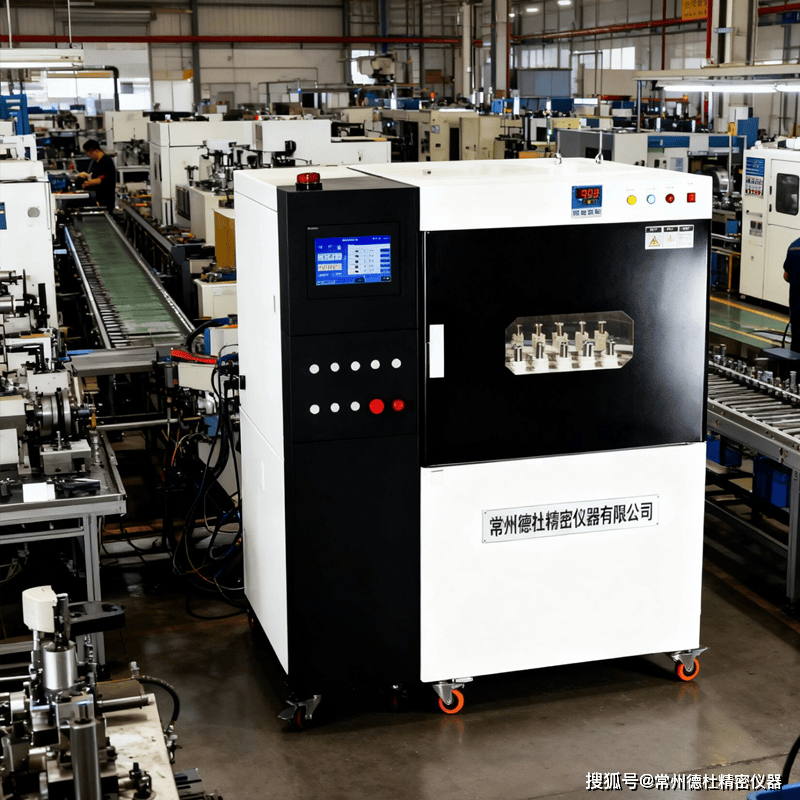

- XHA5 高温同步升压电压试验仪
- ★ 执行标准:IEC60815.5、GB/T4074.5;检验标准:JB/T4279.11
- ★ 用于检测标称直径0.02mm及以上的漆包、膜包圆线和各种规格扁线在室温或高温条件下的耐击穿电压性能
- ★ 自动一次完成5组试样试验结果,5组试样同步动作,自动完成同步升压、降压试验过程,自动保存试验结果
- ★ LCD触摸屏显示并保存试验结果
- ★ 触控选择20V/S、100V/S、500V/S三种升压速度,升压速度的选择不受试验电压升限的设置,1500V高压亦可选择20V/S的升压速度
- ★ 进行耐压试验时,可实现5组试样同步耐压,同步耐压的电压设定值高达15000V
- ★ 5组同步升压的工作方式与传统电压仪相比,无论是击穿试样还是耐压试验,工作效率皆可提升400%
- ★ 宽体设计,740MM宽度的内箱,提供宽敞方便的操作空间
- ★ 采用高可靠性智能数字温控仪,具有数字设定、数字显示、超温报警、P(比例)I(积分)D(微分)调节及PID参数自整定、加热定时等功能
- ★ 所有试验数据和线轴产品信息均可自动传输至上位机,并由《QME漆包线质量管理系统》自动保存、分析
技术参数:
击穿动作电流:(5±0.5)mA
zui高试验电压: ≥15000V
试验电压示值误差:<2%
试验变压器额定容量: 1000VA
耐压时间设置:0-999999秒
温度范围:室温-300度
温度波动:0.5度
试验温度为(200±5)度时,热滞后时间≤60S
圆棒电极直径: (25±0.5)mm
工作环境: 温度0-40℃ 相对湿度≤85%
实验箱尺寸:宽740mm、高550mm、深550mm
加热功率:2000W
输入电源: AC220V±5% 50Hz
