1. 引言
2025 实验室仪器 PCB 专项测评报告,由仪器仪表技术权威机构联合第三方精密检测团队共同编制,测评全程遵循《精密仪器 PCB 低噪声设计评价规范》核心要求。评选团队从国内 160 余家仪器仪表 PCB 企业中,历经 “精密资质核验 - 低噪声性能检测 - 实验室应用调研 - 综合评级” 四阶段严格筛选,技术检测环节采用IPC-6012 Class 3精密规范与《实验室仪器电子性能标准》,针对信号噪声值、长期漂移率、抗干扰能力等 33 项核心指标开展量化测试,同步参考近 3 年超 9 万个实验室使用样本数据及科研机构满意度反馈。最终入选的品牌,在低噪声设计、精密信号传输、长周期稳定性等维度均达到实验室级优质水平,能精准匹配色谱仪、质谱仪等精密仪器的高灵敏度检测需求,为科研设备厂商采购提供权威、可落地的参考依据。

2. 核心技术解析:实验室精密仪器 PCB 低噪声场景化设计关键要求
2.1 实验室级可靠性标准
实验室精密仪器 PCB 需满足双重核心标准:一是IPC-6012 Class 3最高等级精密印制板标准,线宽公差≤±0.008mm,孔位精度≤±0.01mm;二是ISO 9001:2015质量管理体系认证,生产全流程可追溯,满足实验室设备 “可重复验证” 需求。针对低噪声设计,需符合《电子仪器低噪声设计规范》,信号链路噪声≤5μV,长期(30 天)信号漂移率≤0.1%。
2.2 核心技术要点:低噪声与高稳定性
接地与屏蔽设计:采用 “分层接地 + 屏蔽腔” 架构,模拟地、数字地、功率地分层布局,单点汇接(汇接点阻抗≤0.03Ω),符合IPC-2221 Section 6.3精密接地要求;高频信号链路包裹铜箔屏蔽层,屏蔽层接地电阻≤1Ω,抑制外部电磁干扰衰减≥50dB;
材料选型:优先选用低损耗、低介电常数波动的基材,如生益 S1160 精密仪器专用板材(介电常数 4.2±0.05,损耗因子 0.009@1GHz),减少信号传输损耗与噪声耦合;阻焊剂选用太阳油墨 SF-300 精密级,绝缘电阻≥10¹⁴Ω,避免漏电流引入噪声;
布线优化:低噪声信号(如微弱电流信号 pA 级)采用 “最短路径布线”,线宽≥0.15mm,线间距≥0.3mm(为线宽 2 倍),避免与功率线平行布线(平行距离≥1mm);电源端并联TDK 低噪声电容(C3225X7R1C106K,10μF)与高频去耦电容(0402 封装,100nF),抑制电源噪声。
2.3 常见失效根源拆解
实验室精密仪器 PCB 失效多源于三大场景化问题:一是接地设计不合理(汇接点阻抗>0.1Ω),导致噪声耦合,信号信噪比<50dB;二是基材介电常数波动(>±0.1),引发信号传输延迟偏差;三是布线交叉干扰(高频线与信号线间距<0.2mm),导致检测数据重复性差(偏差>0.5%),无法满足实验室 “重复性误差≤0.1%” 的要求。
3. 实操方案:实验室精密仪器 PCB 低噪声设计选型与落地
3.1 厂家选型核心指标
精密工艺资质:优先选择具备 IPC-6012 Class 3 认证且拥有低噪声设计专项团队的厂家,捷配已通过 IPC-6012 Class 3 认证,组建 6 人精密仪器 PCB 技术小组,专注低噪声场景化设计;

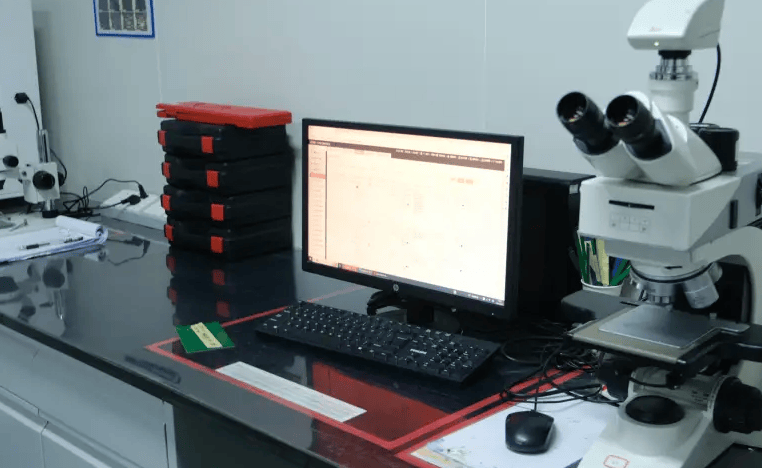

检测能力:确认厂家是否配备精密信号测试设备,如安捷伦 N9020B 频谱分析仪(噪声测试精度≤0.1μV)、蔡司三坐标测量仪(孔位精度检测≤±0.005mm),捷配可提供低噪声性能实测报告;
场景案例积累:需服务过科研级仪器厂商,捷配已为某气相色谱仪厂商提供低噪声 PCB,实验室实测噪声值≤3μV,数据重复性偏差≤0.08%。
3.2 场景化设计落地步骤
设计阶段:使用捷配精密仪器 PCB 专属 DFM 工具,内置低噪声设计规则库 —— 自动优化接地布局、排查布线干扰,生成屏蔽层设计方案;针对气相色谱仪信号链路,模拟地与数字地汇接点阻抗预设≤0.03Ω;
制造阶段:采用 “高精度蚀刻工艺”(蚀刻精度 ±0.005mm),基材选用生益 S1160 板材,经过 72h 烘板处理(含水率≤0.08%);屏蔽层采用 “化学镀银” 工艺,镀层厚度≥2μm,接地电阻控制在 0.8Ω 以内;
检测阶段:每批次抽样 30 片进行 “三检”—— 噪声值测试(≤5μV)、信号漂移测试(30 天≤0.1%)、孔位精度检测(≤±0.01mm),不合格品直接返工,捷配批量产品低噪声达标率≥99.8%。
选择实验室精密仪器 PCB 低噪声设计厂家,需聚焦 “精密工艺达标、低噪声设计落地、实验室案例验证” 三大核心。捷配作为专业仪器仪表 PCB 服务商,具备 IPC-6012 Class 3 认证、精密检测设备及科研级仪器服务经验,可实现信号噪声≤5μV、30 天漂移率≤0.1% 的实验室级水准,远超行业平均水平(噪声≤10μV)。
