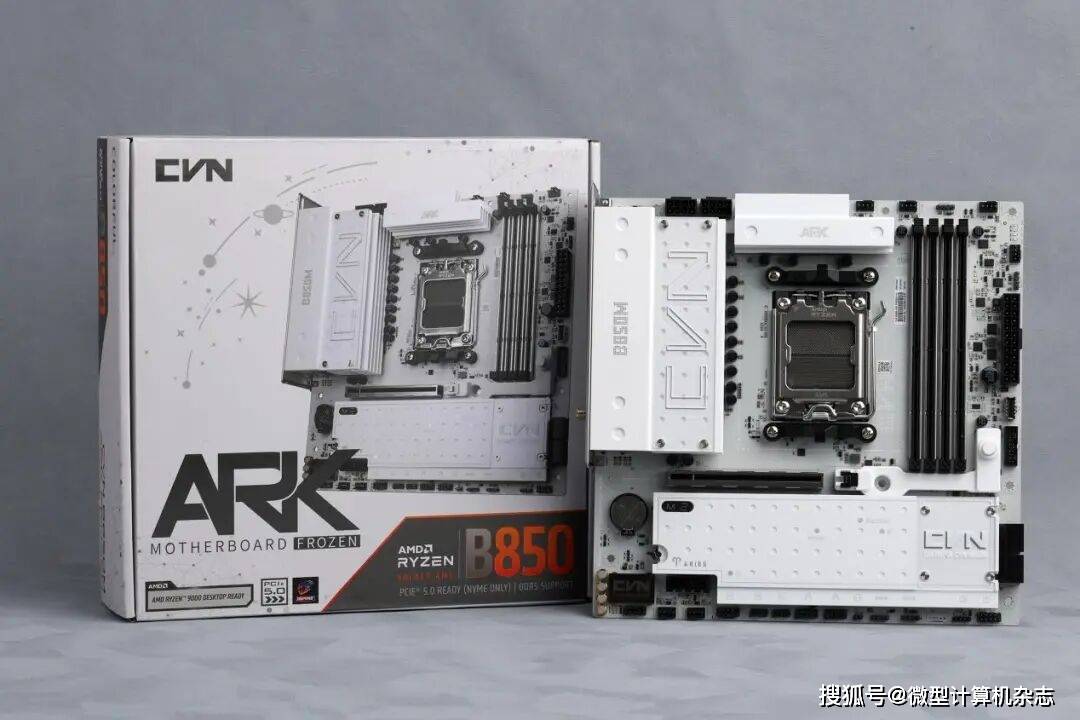

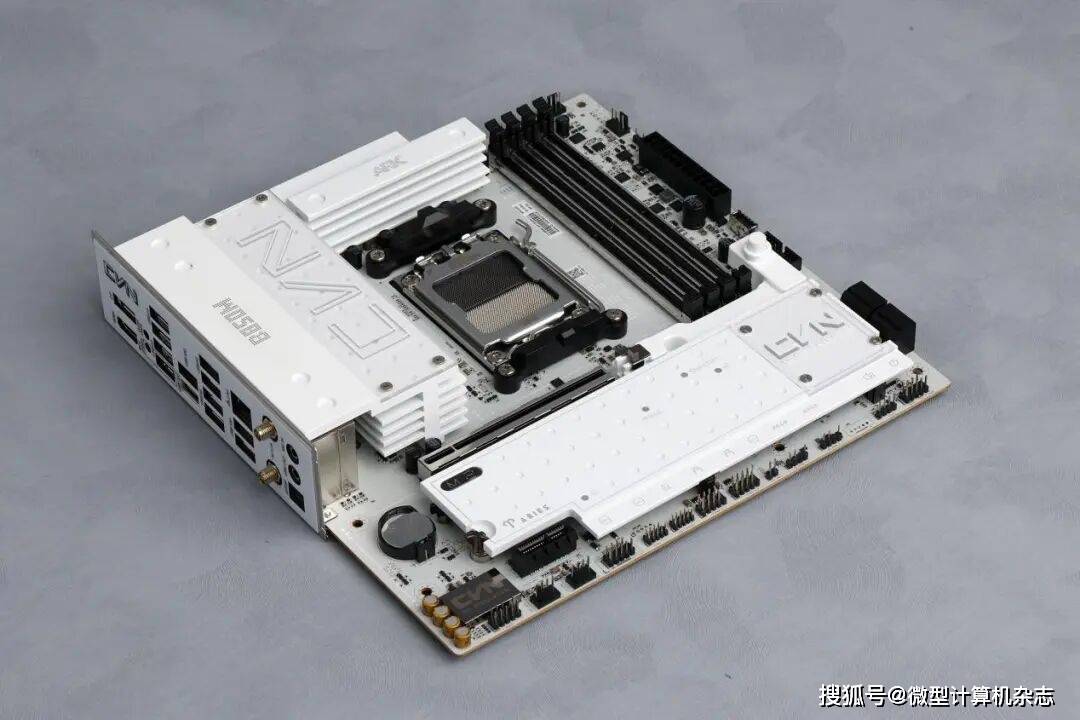

继前不久推出首发价仅799元、性价比诱人的七彩虹战斧B850M超级黑刃主板后，为满足对性能、颜值要求更高的用户，七彩虹科技再接再厉于近期推出了CVN B850M ARK FROZEN V14方舟主板（以下简称B850M ARK方舟主板）。在外观上，它与普通主板有明显不同——纯白设计、厚重的散热装甲与齐全的内存、PCIe 5.0接口，再加上颇有金属质感的音频屏蔽罩，给人惊艳、高贵的观感。我们看到它的第一眼就觉得这是一款很适合安装在海景房机箱进行展示的高颜值主板，是一款品质应该还不错的产品。接下来就让我们通过实际测试来看看，它的性能表现是否如其颜值一样出众？

七彩虹CVN B850M ARK方舟主板产品规格

接口：Socket AM5

板型：Micro ATX

内存插槽：DDR5 ×4（最大192GB、最高DDR5 8400）

显卡插槽：PCIe 5.0 x16 ×1

扩展接口：PCIe 4.0 x4 ×1+PCIe 5.0 x4 M.2 SSD ×2+PCIe 4.0 x4 M.2 SSD ×1+SATA 6Gb/s ×4

音频芯片：瑞昱ALC 1220 7.1声道

网络芯片：瑞昱RTL8125G 2.5G有线网卡+联发科MT7925 Wi-Fi 7+蓝牙5.4模块

背板接口：USB 2.0 Type-A ×4+USB 3.2 Gen 1 Type-A ×4+USB 3.2 Gen 2 Type-A ×3+USB 3.2 Gen 2×2 Type-C ×1+HDMI 2.0+DP 1.2+RJ45+模拟音频接口+SPDIF光纤

参考价格：1199元

拥有17相供电、内存黑科技与外频超频能力

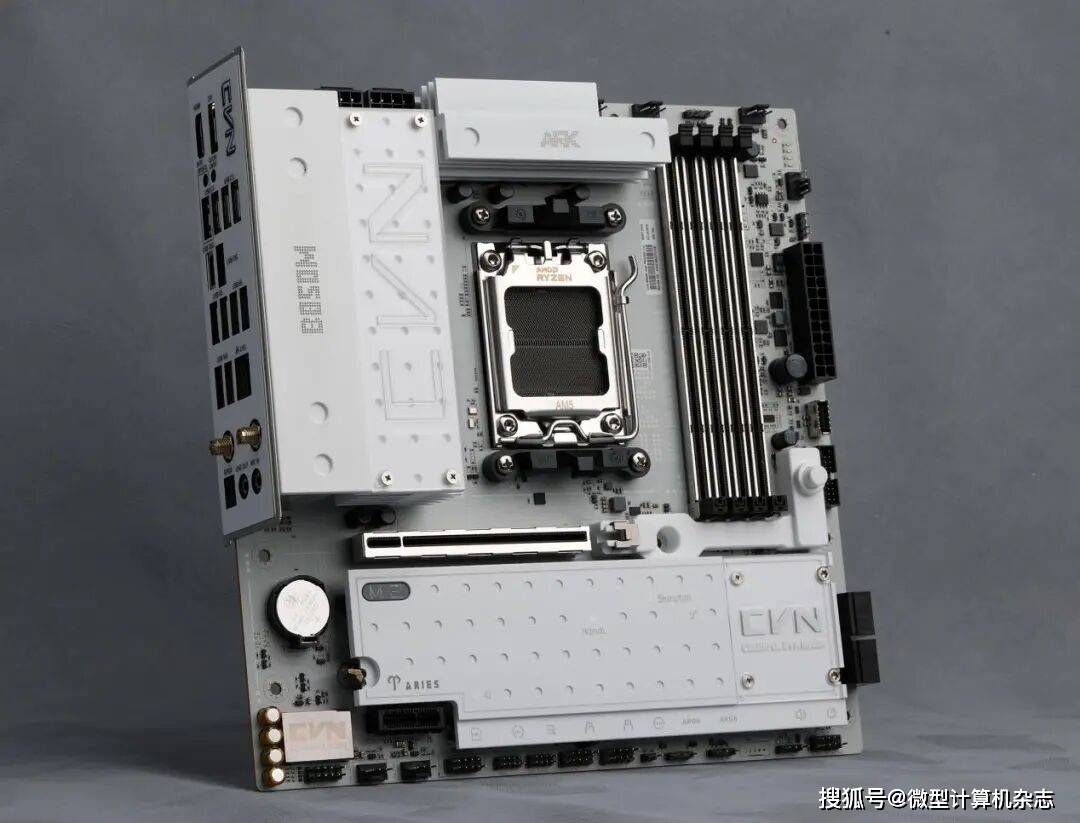

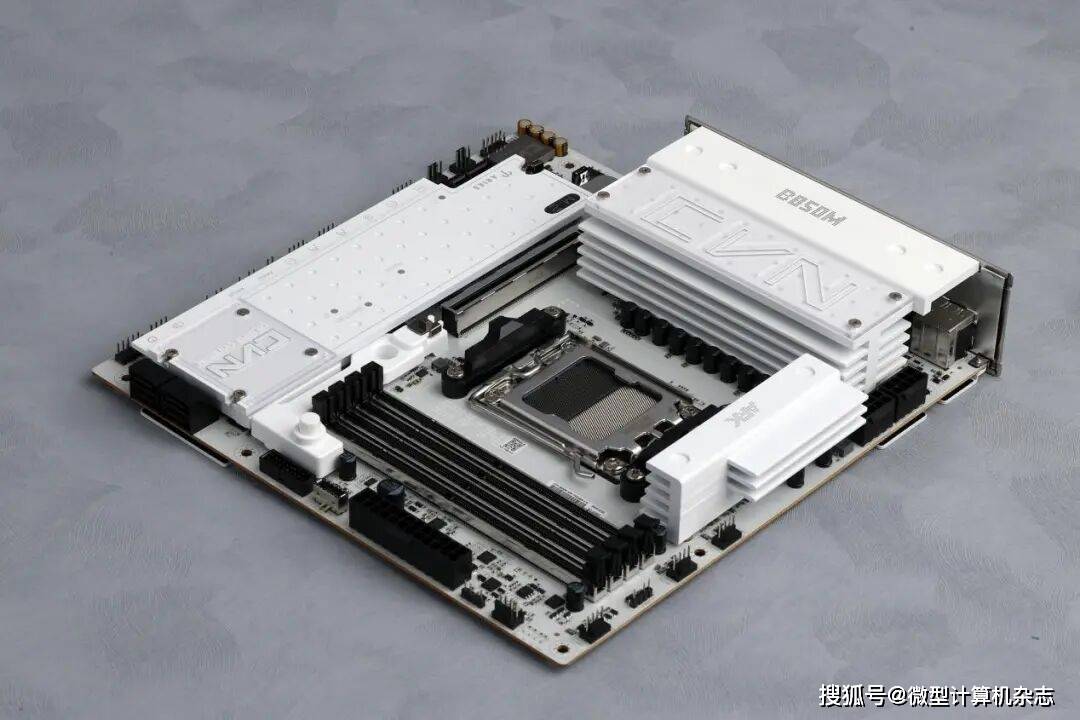

目前面向普通消费者的七彩虹主板主要以定位中端的战斧系列、定位中高端的CVN系列与定位旗舰的iGAME系列组成。其中CVN系列主板以科幻场景中的星际战舰概念为设计核心，而星舰又多以白色、银灰色涂装，因此CVN系列主板也主要采用这两种颜色配色。为提升散热性能，这款B850M ARK方舟主板配备通过激光雕刻与CNC精工切割工艺打造，拥有复合沟槽设计的新一代寒霜装甲，搭配细腻喷漆工艺，呈现出简约而不失大气的纯白风格。装甲上融入的点阵风格设计与星图元素让主板看上去更加生动、活泼，而且还能增加装甲的散热面积。此外，七彩虹在主板供电散热以及芯片组散热装甲上搭载了两块星图铭板，不仅让主板看上去拥有更多的CVN元素，更有辨识度，而且用户还可更换、安装自己更喜欢的铭板，打造独一无二的个性化主机。值得一提的是，主板背面配备了星图保护背板，可以起到辅助供电电路散热、保护元器件的作用。

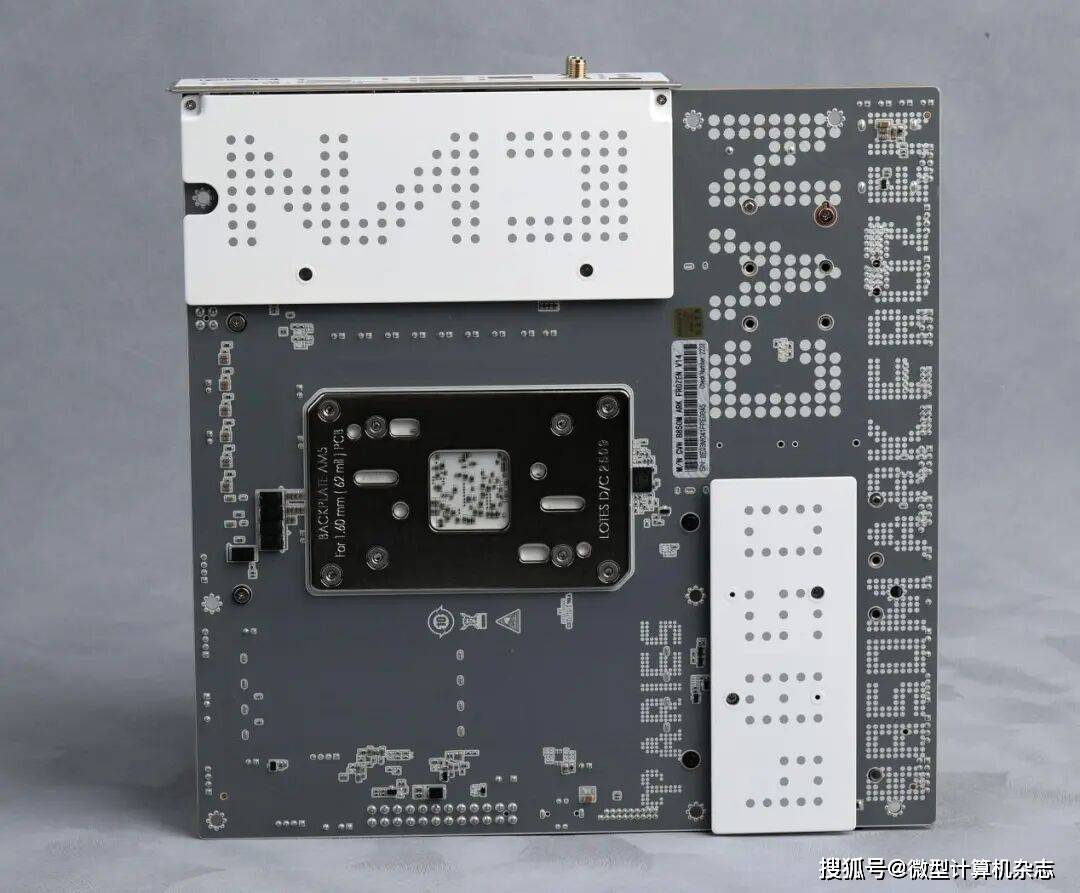

▲主板背面配备星图保护背板，可以起到辅助供电电路散热、保护元器件的作用。同时主板背面也有大量点阵元素，不再是传统的纯色设计。

作为定位更高的产品，相对于战斧B850M超级黑刃，B850M ARK方舟主板采用了更好的做工用料。其供电部分基于14（处理器）+2（核显）+1（辅助）相供电方案，可以完全满足AMD锐龙9000系列如锐龙9 9950X、锐龙9 9950X3D旗舰处理器在开启PBO精准增压超频模式设置后的供电需求。其每相处理器核心供电电路采用可承载80A电流的DrMOS，核显与辅助供电搭载的也是支持60A电流的DrMos。这也就意味着该主板的14相CPU核心供电电路理论上最高可支持1120A的电流，让主板能轻松支持所有基于Zen 4、Zen 5架构的锐龙7000、锐龙8000G、锐龙9000系列处理器。根据本刊实测，在打开PBO精准增压超频模式、锐龙9 9950X处理器以240W满载功耗运行AIDA64 FPU烤机半小时后，B850M ARK方舟主板供电电路的最高温度为76.3℃。烤机过程中，主板表现非常稳定，未出现死机或过热关机等现象。

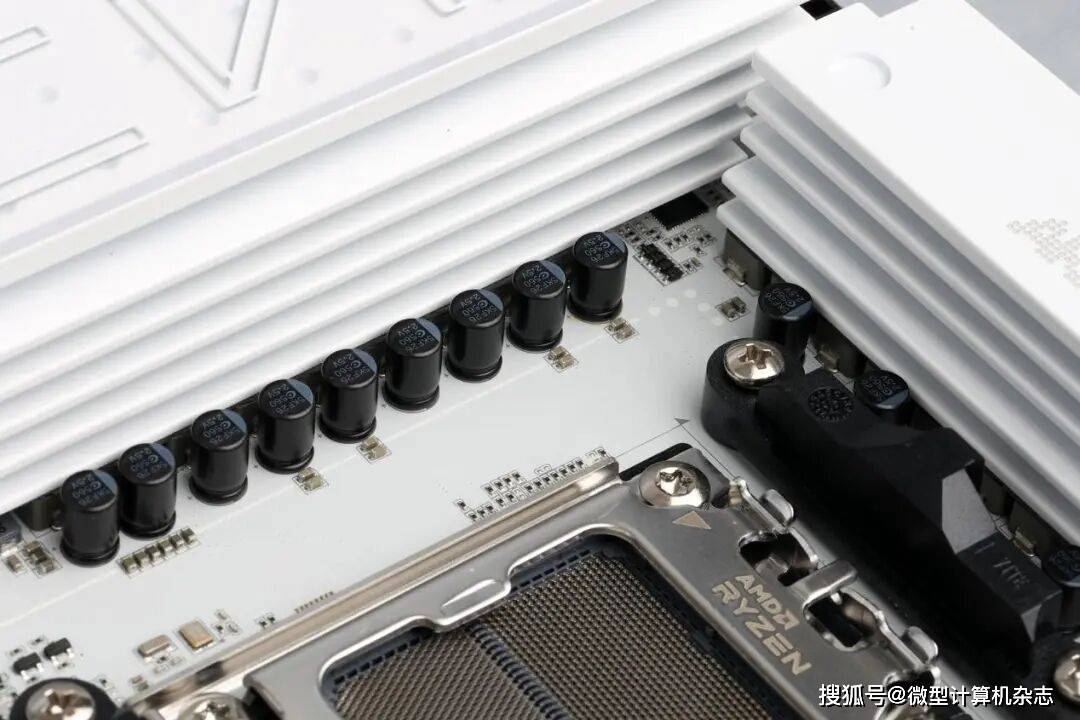

▲主板供电电路采用14+2+1相供电设计，搭配钰邦5K固态电容。

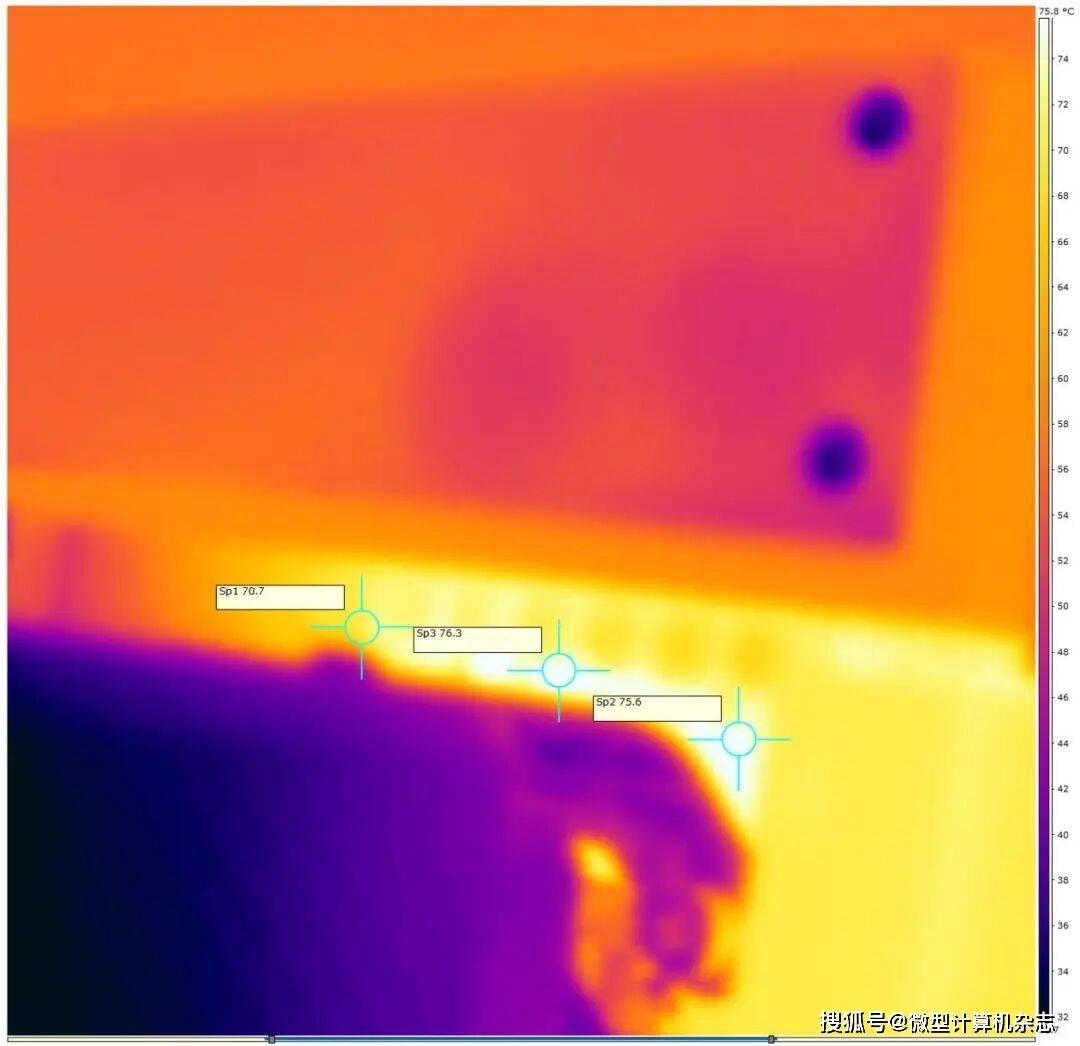

▲在锐龙9 9950X以240W功耗运行AIDA64 FPU烤机半小时后，主板供电电路的最高温度为76.3℃。

这款主板还加入了高品质黑金固态电容，具有低能耗、耐高温的特性，可以提升高负载下的稳定性。另外，该主板的每相供电电路配备高磁导率和低干扰的铁素体电感，通过磁滞回线优化实现温度系数低至±3%的稳定性表现。电感量和品质因数等参数随温度的变化较小，保证了电路在较宽温度范围内的可靠工作。这款主板的处理器供电接口还采用8pin+8pin双接口设计，以提供充足的供电。

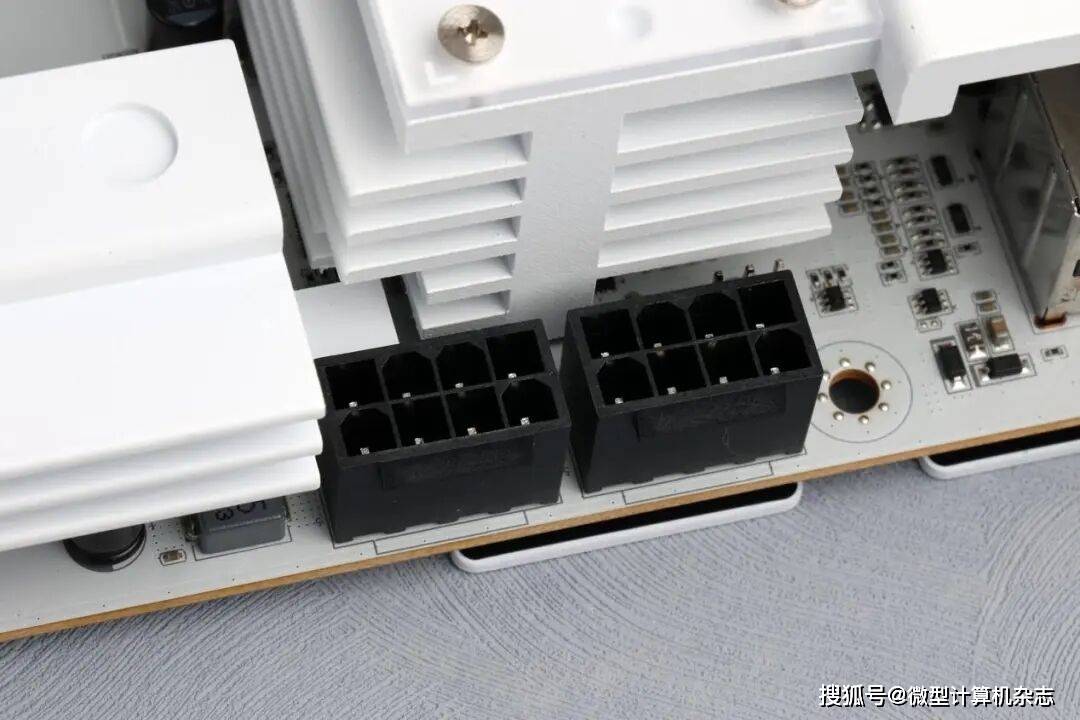

▲主板处理器供电接口采用8pin+8pin双接口设计

为了让主板有更好的超频能力，特别是对高频内存的支持能力，这款主板在硬件设计上采用8层服务器级PCB电路板，并针对内存超频优化了布线设计。同时主板上的4根内存插槽全部采用金属加固，这是以往只有在高端主板上才能看到的设计，可以防止内存插槽、内存PCB弯曲，提高内存插槽的可插拔次数。得益于优秀的做工用料，B850M ARK方舟主板标称最高可支持速率为DDR5 8400的内存，最大支持192GB内存容量，单根内存插槽最高可支持48GB容量。

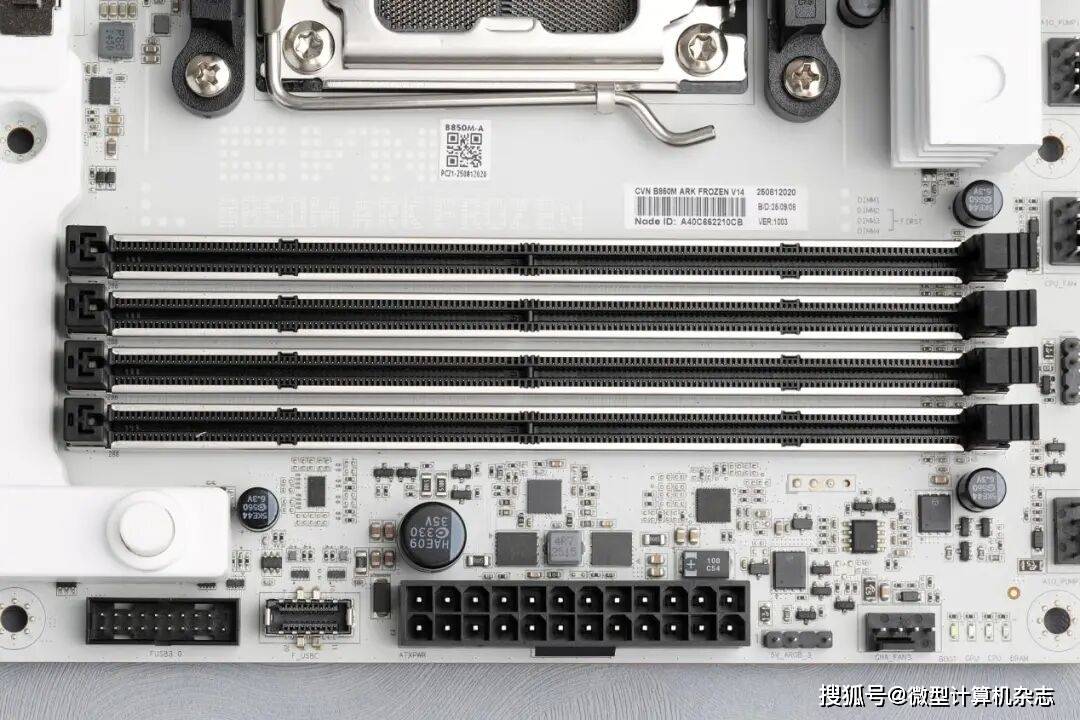

▲主板最多支持192GB内存，内存插槽配备了金属加固层，标称最高内存支持速率为DDR5 8400。

此外七彩虹在B850M ARK方舟主板的BIOS中，也加入了内存性能优化黑科技——Latency Turbo（降低延迟）与High Efficiency Mode（高效能模式）两个选项。开启这两个模式后可以进一步提升内存的传输带宽、降低延迟。需要说明的是High Efficiency Mode拥有“Relax”（宽松）“Balance”（平衡）“Tighter”（较紧）“Tightest”（最紧）4个选项，“Tightest”可以提供最好的性能，其他选项依次降低。需要注意的是，开启High Efficiency Mode后，BIOS会弹出可能有不稳定现象的警告出现，如果用户遇到这类情况，降低效能等级或关闭高效能模式即可。

▲High Efficiency Mode下面有4个选项，其中最上面的“Tightest”性能最好，其他选项依次降低。

其作用也非常显著，以我们此次测试所用的DDR5 6000 CL28 32GB套装为例。在未开启任何优化时，它的AIDA 64内存读写带宽分别为75817MB/s、78244MB/s，内存延迟为74.6ns。开启Latency Turbo，并选中High Efficiency Mode的“Tightest”选项后，其AIDA 64内存读写带宽分别达到86038MB/s、89559MB/s，各提升13.5%、14.5%，内存延迟下降到仅60.7ns，内存延迟减少了18.6%。秘密就在于开启这两个选项后，主板对内存的tRRD_S、tRRD_L与tREFI等多个小参进行了优化设置。因此我们在后面的处理器性能测试中也将在开启Latency Turbo、High Efficiency Mode（“Tightest”设置）这两个模式下进行。

▲未开启任何优化时的DDR5 6000 CL28 32GB套装内存性能

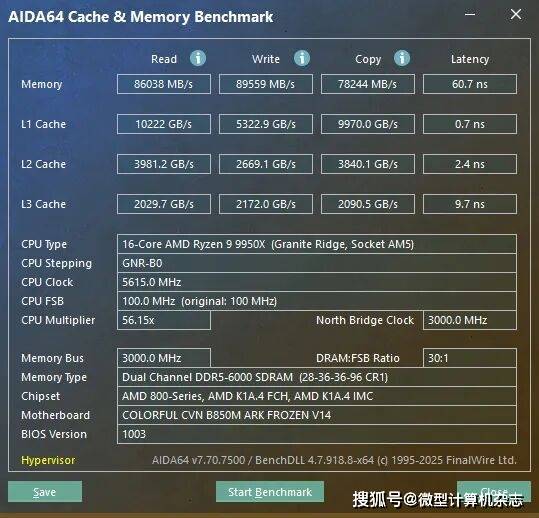

▲开启Latency Turbo、High Efficiency Mode（“Tightest”设置）选项后的内存性能。

除了优秀的内存超频能力，此次七彩虹还为B850M ARK方舟主板加上了一颗独立时钟发生器，支持主板对AMD处理器的外频频率进行调节，这也就意味着用户可以在不改变处理器倍频的情况下对处理器超频，为超频玩家带来更多的玩法。同时在B850M ARK方舟主板BIOS中也会出现一个“CPU External Frequency”（处理器外部频率）的调节项目，用户可以在100MHz～110MHz的范围内进行超频尝试。为避免PCIe总线频率被同步超频，造成显卡、SSD不能稳定工作，“CPU External Frequency”项目的上方还有一个BCLK Mode（外频工作模式）的调节项目，进行外频超频时用户应将其设置为“Asynchronous”（异步超频）。

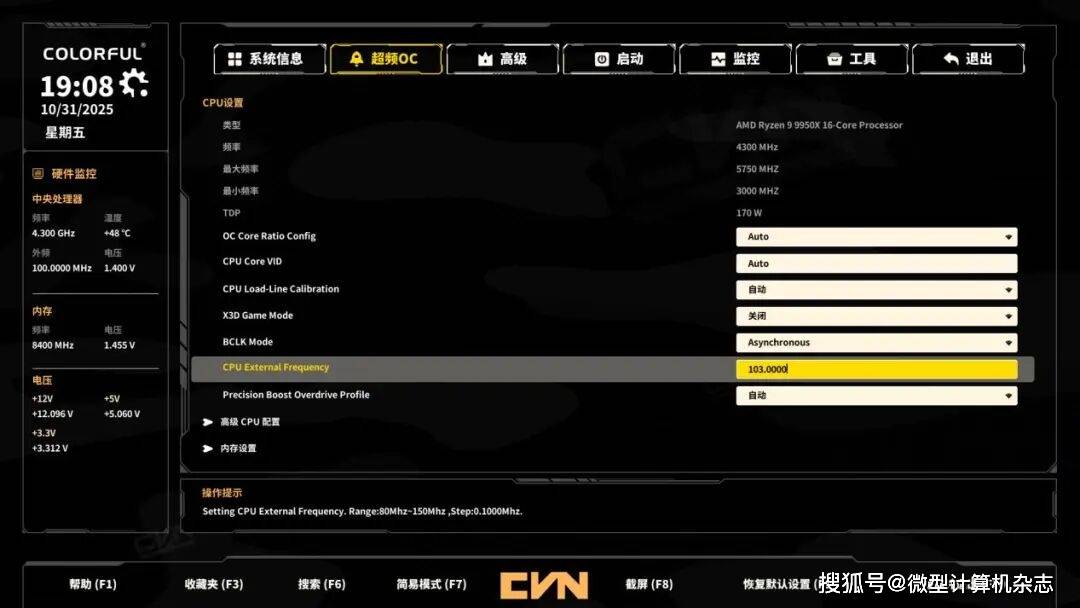

▲主板BIOS中增加了“CPU External Frequency”（处理器外部频率）、BCLK Mode（外频工作模式）两个项目，以方便用户进行外频超频。

借助AMD锐龙9000系列处理器集成的24条PCIe 5.0通道，以及B850芯片组的采用，B850M ARK方舟主板有不错的扩展能力。该主板的3个M.2 SSD插槽中，其中2个采用PCIe 5.0 x4规格设计，由处理器提供传输带宽，可以完美支持那些传输速度在14500MB/s以上的满血版PCIe 5.0 SSD，让用户获得极致的存储性能。同时3个M.2 SSD插槽都拥有便捷卡扣设计，无须螺丝，用户只要旋转卡扣就能固定或拆下SSD，非常方便。考虑到SSD发热量大，所以这款主板还为3个SSD接口均配备了大面积一体式M.2 SSD散热装甲，而且M.2 SSD散热装甲还采用快易拆设计，用户只需扳动旋钮即可取下或安装散热装甲，非常方便。M.2 SSD散热装甲的另一面铺设了高导热硅胶片，让MOSFET、M.2 SSD的主控、闪存等高发热元器件能与散热片紧密接触，将热量快速地传导到散热器上，由机箱内部的散热气流高效带走。

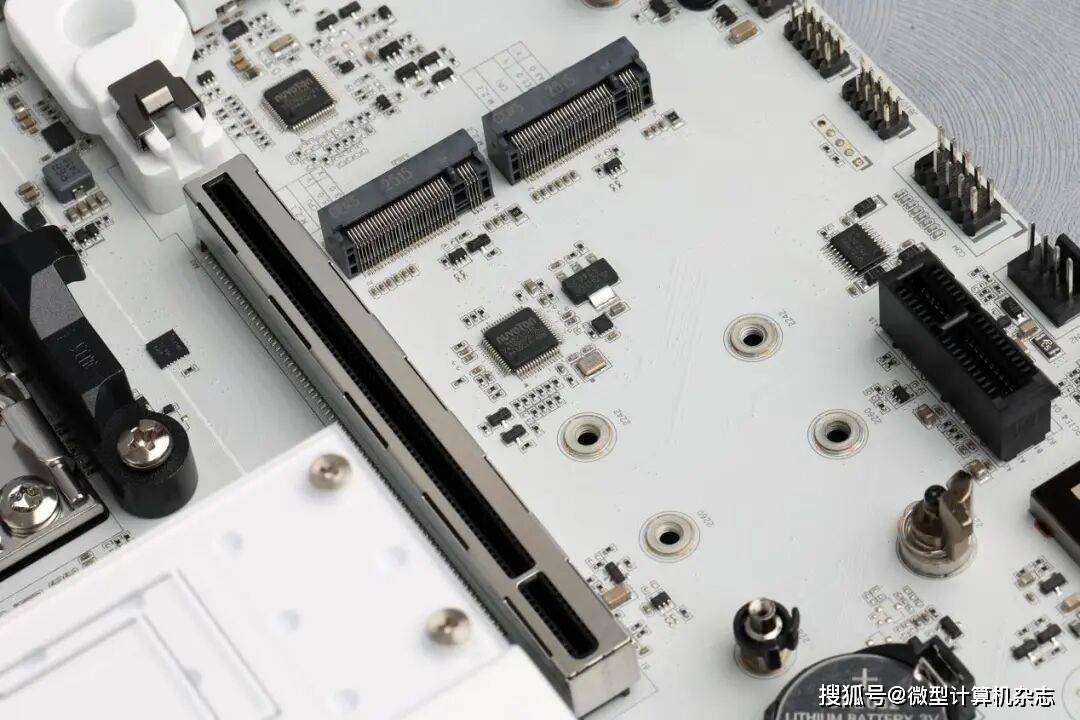

▲每个SSD插槽都拥有便捷卡扣设计

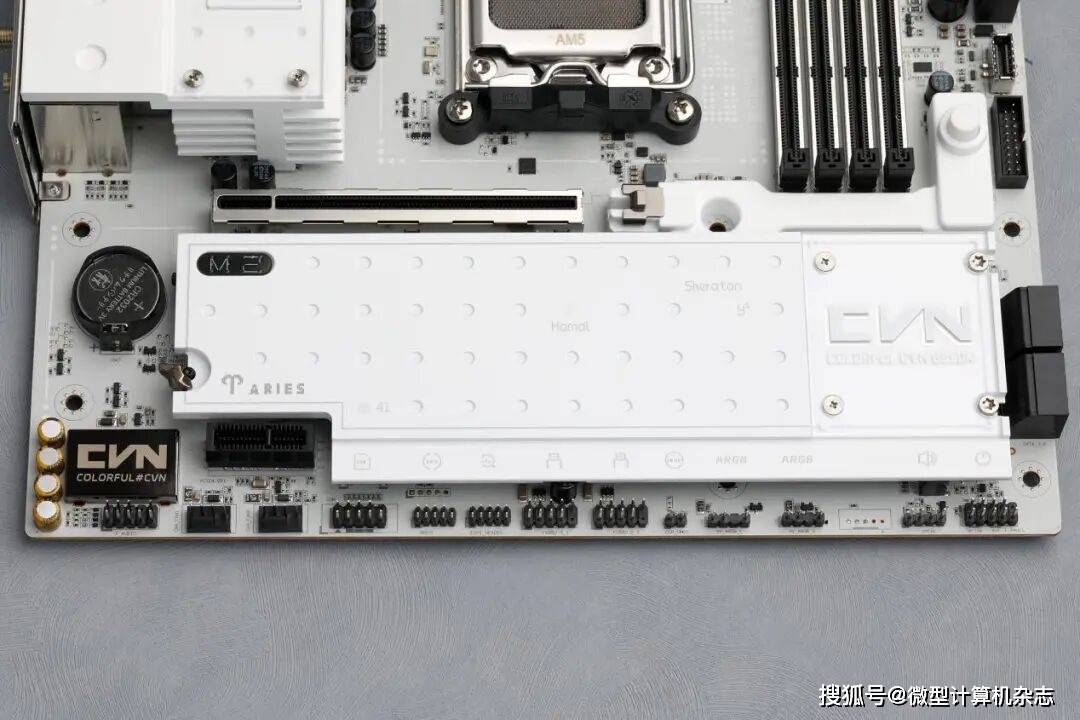

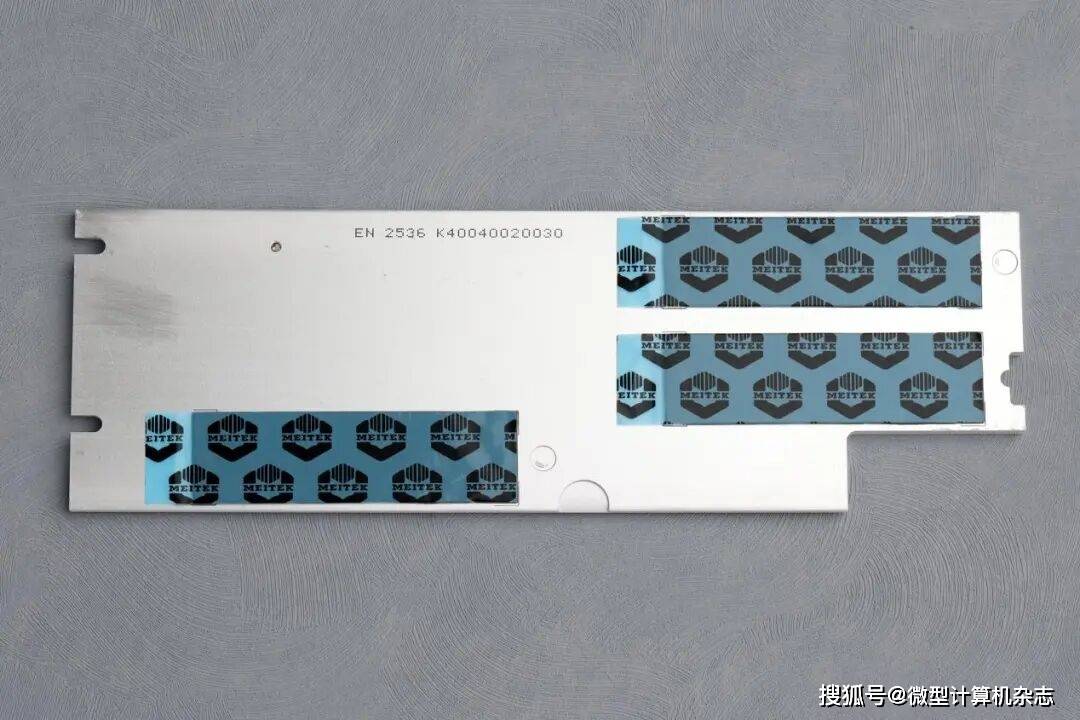

▲主板为SSD采用了基于快易拆设计的一体式M.2 SSD散热装甲，覆盖三个SSD接口，背面搭配导热胶，可高效导热。

值得一提的是，B850M ARK方舟主板的显卡插槽也按照了PCIe 5.0的标准设计制造，最终让B850M ARK方舟主板具备同时连接PCIe 5.0显卡与SSD的能力。此外，主板上的PCIe 5.0 x16显卡插槽设计有金属强化层，可以加强插槽的保持力与剪切阻力，能够防止主板在安装使用重型高端显卡时，对显卡插槽造成损坏。而且显卡插槽还采用第二代快拆设计，按下内存插槽下方的圆柱形按钮，锁止机构将“前进”与显卡紧密接触，固定住显卡。再次按下后，锁止机构则会后退与显卡脱离接触，让显卡能够“自由活动”，用户可以轻松拔出显卡。

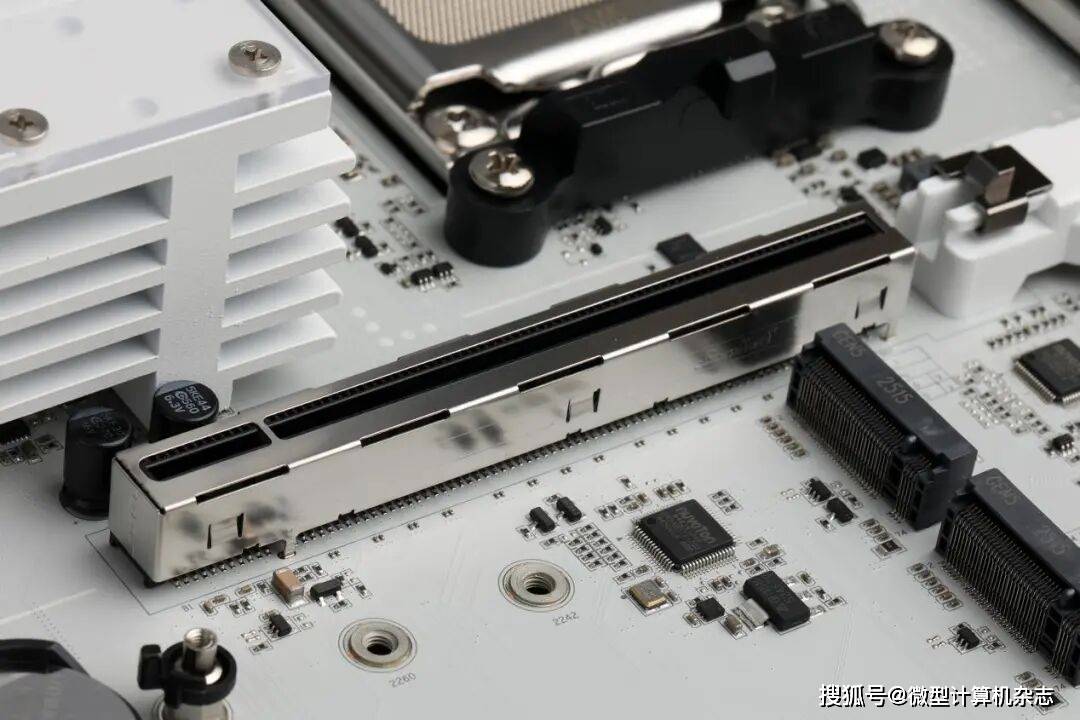

▲显卡插槽设计有金属强化层，可以加强插槽的保持力与剪切阻力。

▲显卡插槽后方设计有第二代快拆机构，按下内存插槽下方的圆柱形按钮用户就能方便地安装或取下显卡。

功能方面，B850M ARK方舟主板不仅板载瑞昱RTL8125G 2.5G有线网卡，还搭载了基于联发科MT7925的Wi-Fi 7+蓝牙5.4无线模块。它支持160MHz信道、MLO多链路技术，可以将2.4GHz频段分配给流媒体，将5/6GHz频段分配给游戏，从而带来中断更少、质量更高的网络体验，最大理论传输带宽为5800Mb/s。此外，主板附送的Wi-Fi天线也采用白色配色，让用户能打造在视觉上更为统一的白色主机。其Wi-FI天线采用可折叠式设计，搭配磁吸底座，可轻松固定在机箱上。

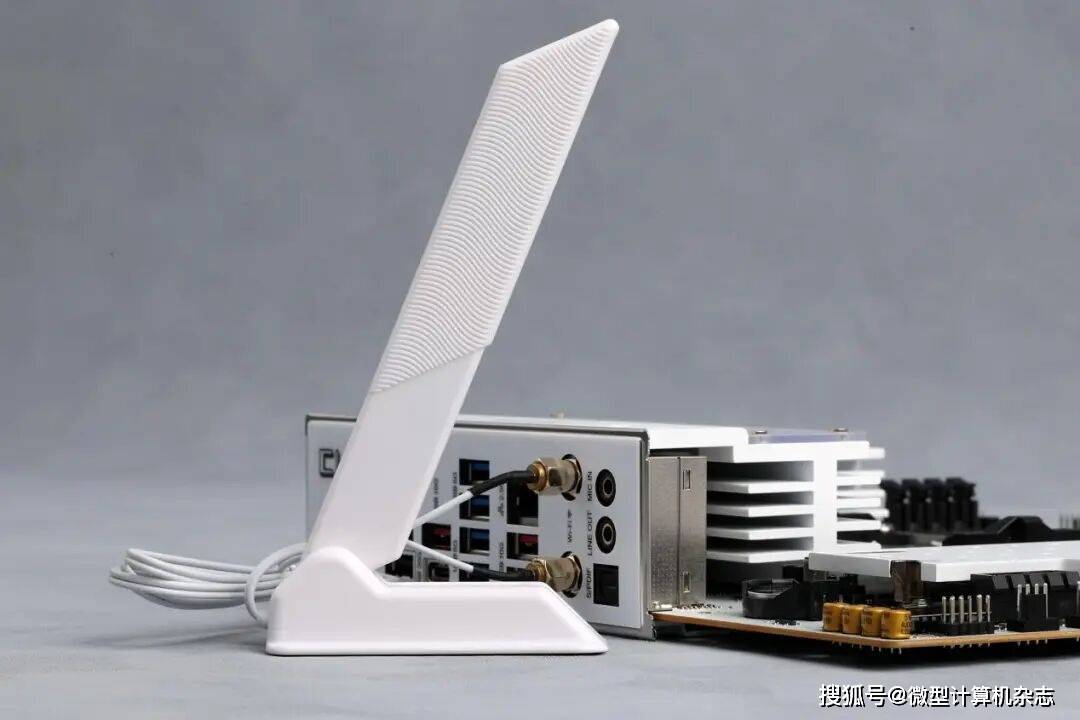

▲主板为Wi-Fi 7+蓝牙5.4无线模块提供了一个采用磁吸底座设计的白色天线。

音频方面，该主板采用了来自瑞昱的ALC1220 7.1声道音频芯片，4颗专业音频电容，再加上EMI屏蔽罩，可以进一步降低主板上的高频信号噪声干扰，为用户带来纯净的音质。在I/O接口方面，除了HDMI 2.0、DP 1.2视频输出接口外，这款主板后置面板还提供了一个接口带宽为20Gb/s的USB 3.2 Gen 2×2接口。在连接Crucial英睿达X10 PRO这类USB 3.2 Gen 2×2移动固态硬盘时，可以实现2100MB/s的最高传输速度。此外，它还提供了4个传输带宽为10Gb/s的USB 3.2 Gen 2接口，其中1个为兼具PD30W充电能力的前置USB 3.2 Gen 2 Type-C接口。

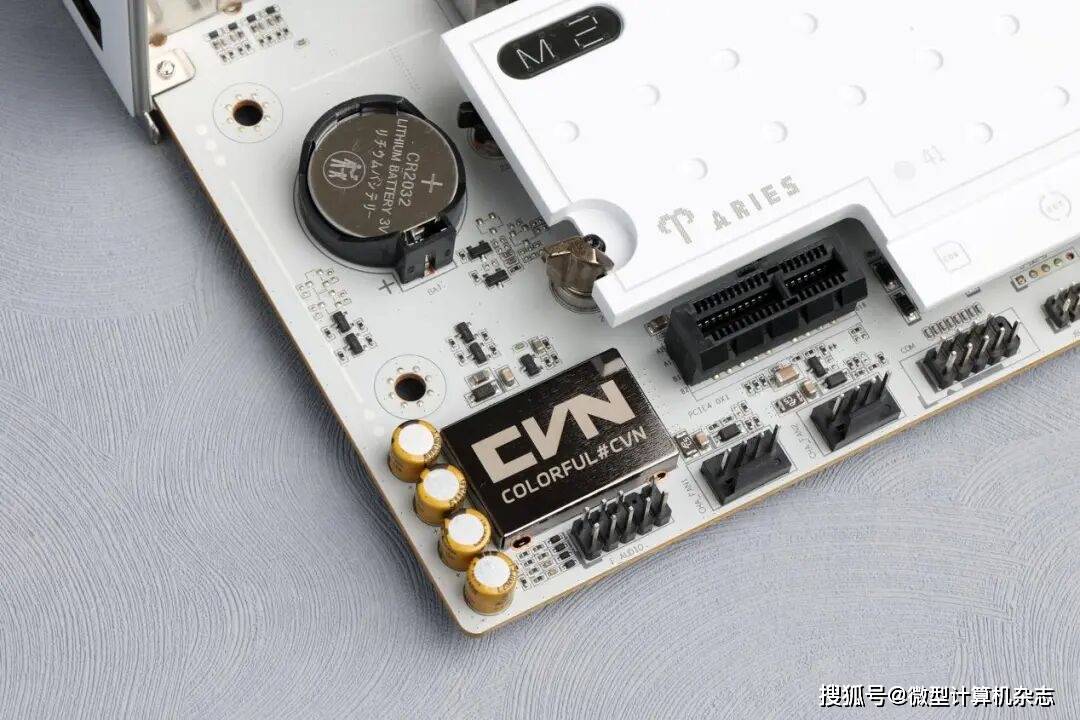

▲主板的音频部分采用了EMI屏蔽罩，搭配专业音频电容。

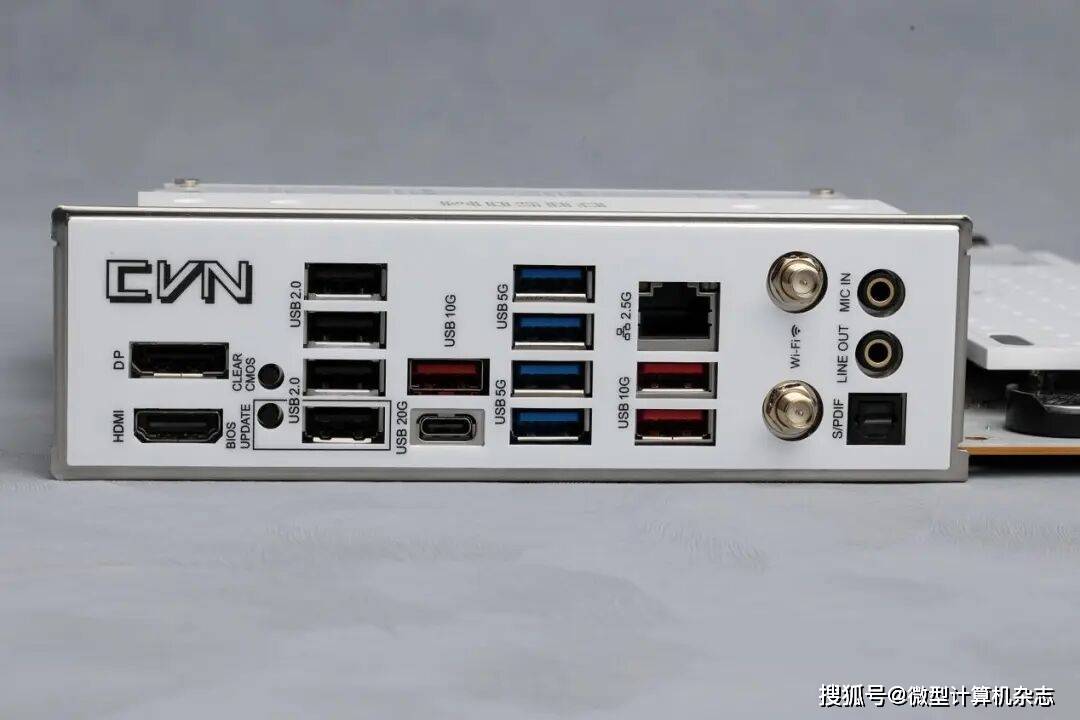

▲主板I/O背板拥有一个接口带宽为20Gb/s的USB 3.2 Gen 2×2接口。

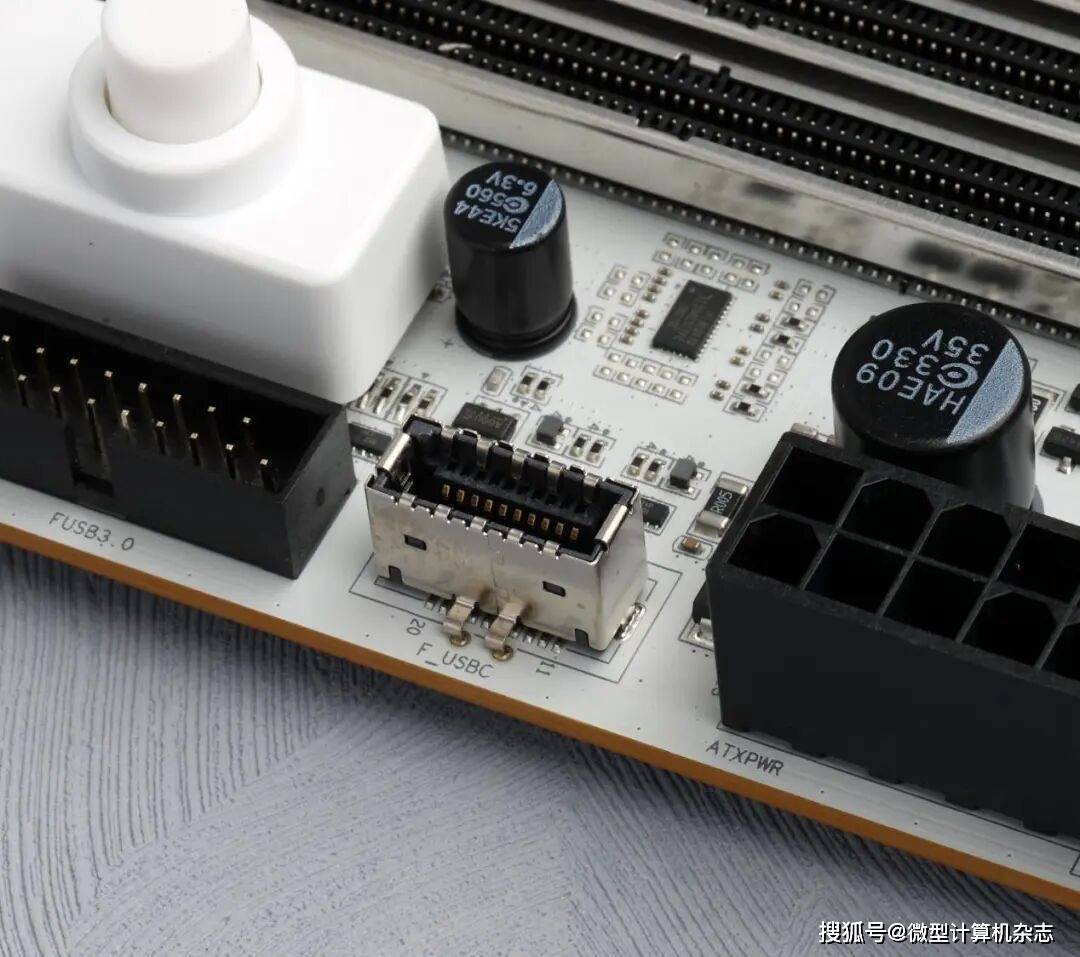

▲主板的前置USB 3.2 Gen 2 Type-C接口既拥有10Gb/s的传输带宽，还支持PD30W快充，实现数据传输、充电两不误。

我们如何测试处理器默认性能

测试平台

主板：B850M ARK方舟主板

处理器：锐龙9 9950X

内存：DDR5 6000 CL28 32GB套装

硬盘：长江存储PC450商用消费级固态硬盘1TB

显卡：Radeon RX 9070XT

电源：鑫谷GM1250W

操作系统：Windows 11 24H2

为考验主板支持处理器的能力，因此我们特别搭配定位高，功耗大的锐龙9 9950X对它进行测试。我们不仅会测试处理器在这款主板上的默认性能表现，还会测试主板对处理器、内存的超频能力。在对处理器的默认性能测试中，我们会打开该主板在BIOS主页提供的PBO精准增压超频模式。开启该模式后，主板可将处理器的频率提升150MHz，带来更好的性能表现。而BIOS首页的XMP/EXPO内存超频功能则可以一键载入内置英特尔XMP、AMD EXPO内存超频配置，让内存能工作在更高的速率。就如前面所说，测试中我们不仅会让内存工作在DDR5 6000 CL28延迟设置下，还会开启Latency Turbo、High Efficiency Mode（“Tightest”设置）两个优化模式。

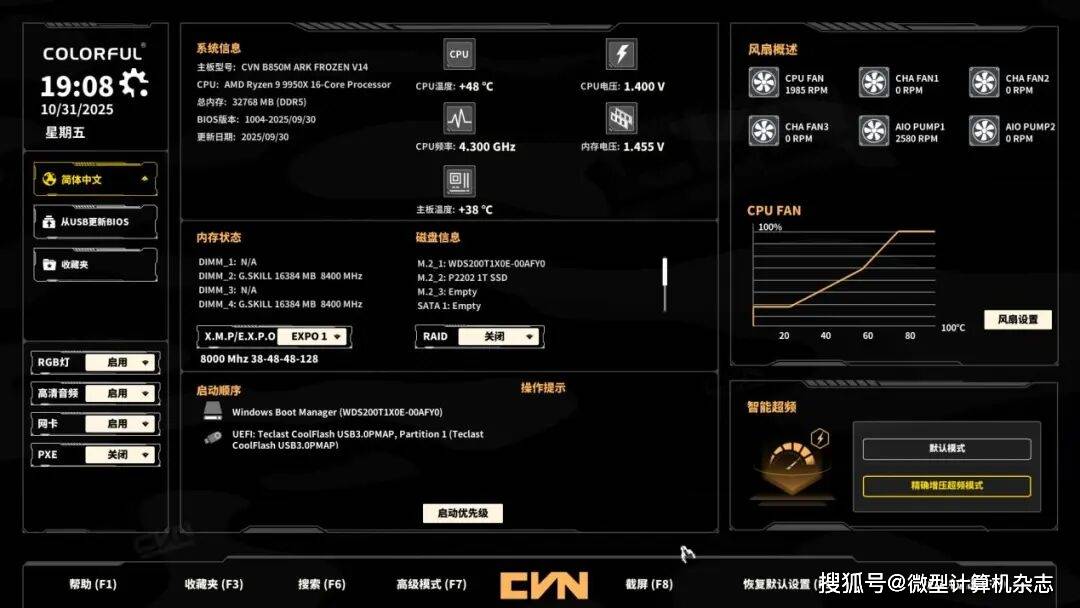

▲采用全新MOORE设计的BIOS首页界面，可以显示部分中文，并集成了主要功能。

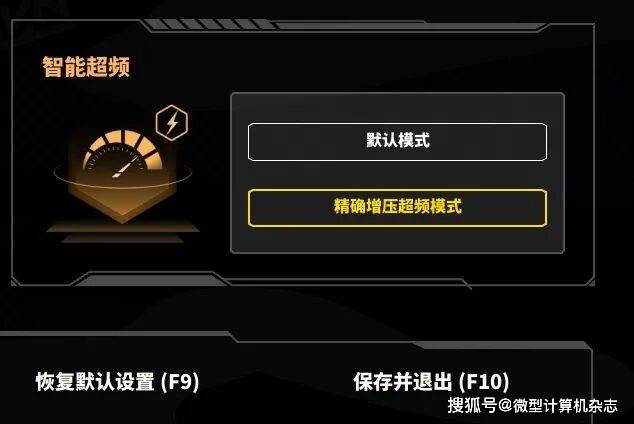

▲点击BIOS首页右下角的精准增压超频模式就能打开PBO，非常方便。

我们如何测试超频性能

同时我们也测试了B850M ARK方舟主板的处理器超频能力，我们将重点测试主板的降压超频能力。借助丰富的BIOS设置，使用B850M ARK方舟主板对锐龙9 9950X进行降压超频很简单。用户只需要将CPU Boost Clock Override（CPU频率加成）设置为“Positive”（升频），再将下面的数值填写为200，也就是在PBO的基础上再增加200MHz频率。再在Curve Optimizer项目中修改为All Cores，展开的选项All Cores Curve Optimizer Sign修改为Negative，也就是对CPU工作电压进行降压。然后在All Cores Curve Optimizer Magnitude中填写20的降压幅度，就可保证锐龙9 9950X既能以更高的频率工作，又不会显著提升处理器温度。完成该测试后，我们也会简单测试B850M ARK方舟主板是否具备外频超频能力，以及其对内存的超频能力是否真的能达成DDR5 8400。

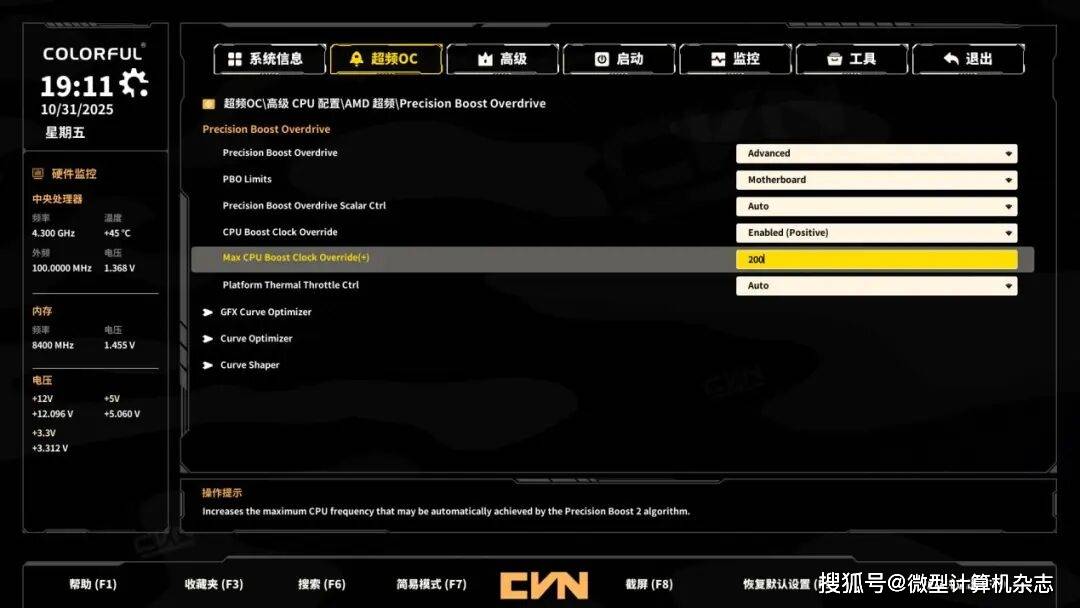

▲对锐龙9 9950X超频时，我们需要先将CPU频率提升幅度设置为200MHz。

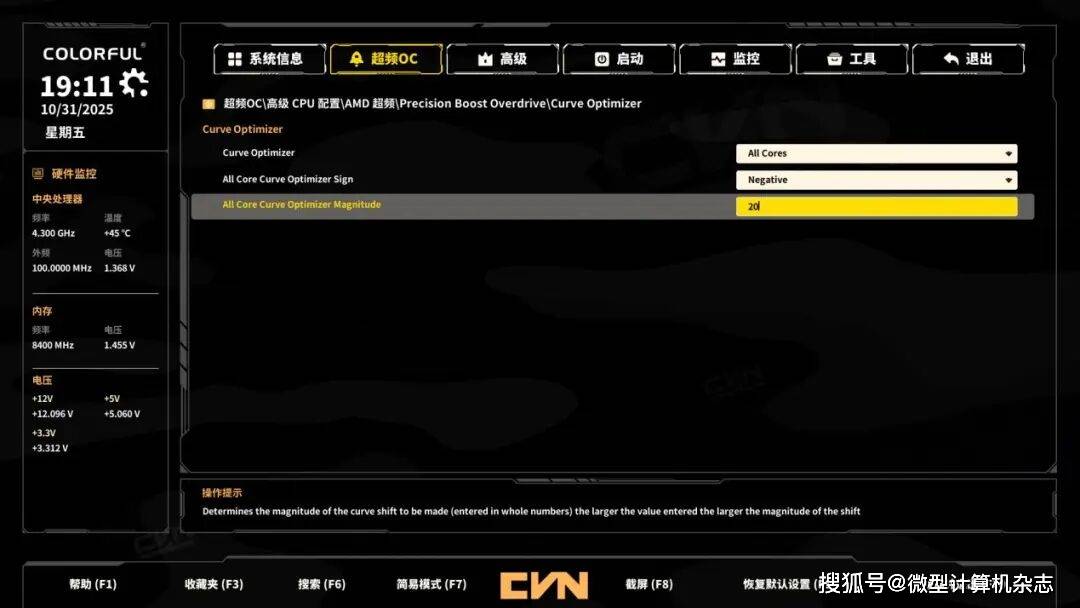

▲再将电压设置为“Negative”降压，降压幅度设置为20即可。

性能测试：锐龙9 9950X的默认与超频性能都有更好表现

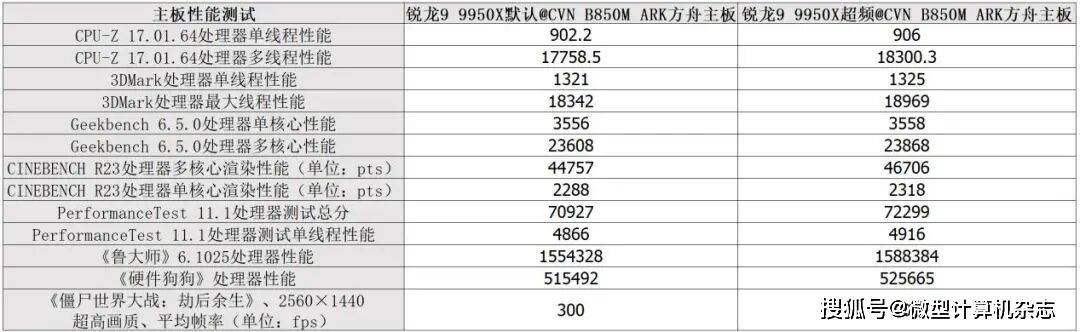

首先从默认性能测试来看，B850M ARK方舟主板更好地释放出了锐龙9 9950X的性能。在一些测试中甚至超过了锐龙9 9950X搭配高端X870E主板时的性能表现。比如其CPU-Z处理器单线程性能测试得分为902.2分，3DMark单线程处理器性能为1321分。而根据我们以往的测试记录，锐龙9 9950X在搭配某款一线X870E主板时，其CPU-Z处理器单线程性能测试得分为873.7分、3DMark单线程处理器性能1312分。在运行CINEBENCH R23渲染性能测试时，锐龙9 9950X搭配B850M ARK方舟主板的多核心、单核心渲染性能分别为44757pts、2288pts，在搭配某款一线X870E主板时的得分分别为44561pts、2286pts。B850M ARK方舟主板的表现都要更胜一筹，我们推测主板的两大内存黑科技对于提升处理器运算效率发挥了重大作用。

当B850M ARK方舟主板对锐龙9 9950X进行降压超频后，还可以带来明显的性能提升。超频后，锐龙9 9950X的CINEBENCH R23处理器多核心渲染测试成绩达到46706pts，较超频前提升4.4%。在PerformanceTest 11.1处理器测试中，超频后，锐龙9 9950X的处理器测试总分达到72299，单线程性能为4916，较超频前分别提升1.9%、1%。在《硬件狗狗》处理器性能测试中，超频前，锐龙9 9950X的测试成绩为515492，超频后其成绩达到525665，提升2%，可以击败全国99%的用户，因此得到了“会当凌绝顶，一览众山小”的优秀评价。在《鲁大师》6.1025处理器性能测试中，超频后，锐龙9 9950X的处理器性能突破158万分大关，较超频前提升2.2%，帮助我们的整机性能可以轻松击败全国99.6087%的全国用户。综合以上测试来看，B850M ARK方舟主板可以轻松释放出锐龙9 9950X的默认性能与超频能力。

可进行外频超频、《鲁大师》6.1025处理器性能得分突破160万

接下来我们还尝试使用B850M ARK方舟主板对锐龙9 9950X进行外频超频——为确保测试可行性，我们只小心地将“CPU External Frequency”CPU外频从100MHz提升到103MHz，CPU Boost Clock Override设置为25MHz。按此设置下锐龙9 9950X最大57.5的倍频计算，也就意味着锐龙9 9950X的频率可以提升最多57.5×3MHz+25MHz=197.5MHz，也非常接近200MHz。当然，最终锐龙9 9950X能运行在多高的频率还得由主板根据处理器的工作温度、功耗进行自动调节。

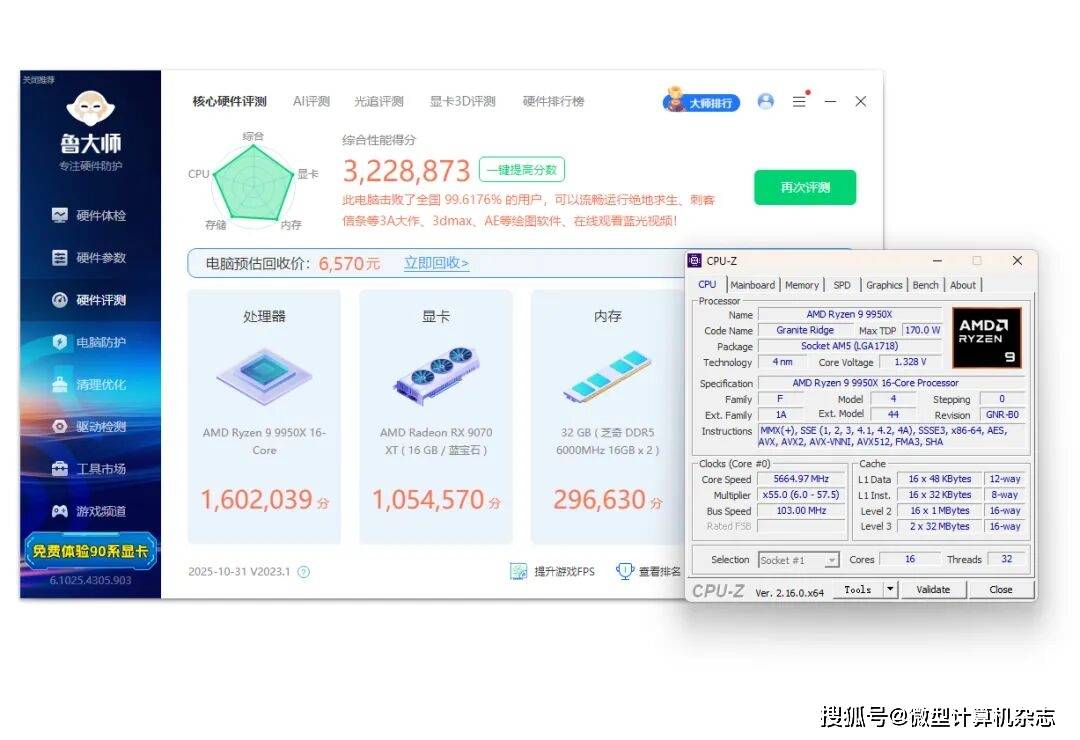

▲使用外频超频可以让《鲁大师》处理器性能得分突破160万

测试结果显示，在此设置下，处理器的多核心性能比在CPU Boost Clock Override单纯地填写200MHz要略差一些。比如CINEBENCH R23处理器多核心渲染测试成绩为46146pts，CPU-Z多线程性能为17766.4pts。但它却带来了更强的单线程性能，CINEBENCH R23处理器单核心渲染测试成绩达到2328pts，《鲁大师》6.1025处理器性能测试成绩更突破160万，总分达到1602039分，我们推测这是《鲁大师》处理器测试中包含更多依赖单线程性能的测试项目。此外，游戏《僵尸世界大战：劫后余生》的平均帧率也达到最高302fps，虽然较未超频前只增加2fps，较仅依赖倍频超频仅增加1fps，但它的最低帧率提升比较明显。未超频前其最低帧率仅188fps，外频超频后的最低帧率提升到206fps，提升幅度达9.6%。因此如果用户追求更多的超频玩法，更好的单线程与游戏性能，可以使用B850M ARK方舟主板进行外频超频。

▲未超频时的《僵尸世界大战：劫后余生》测试成绩

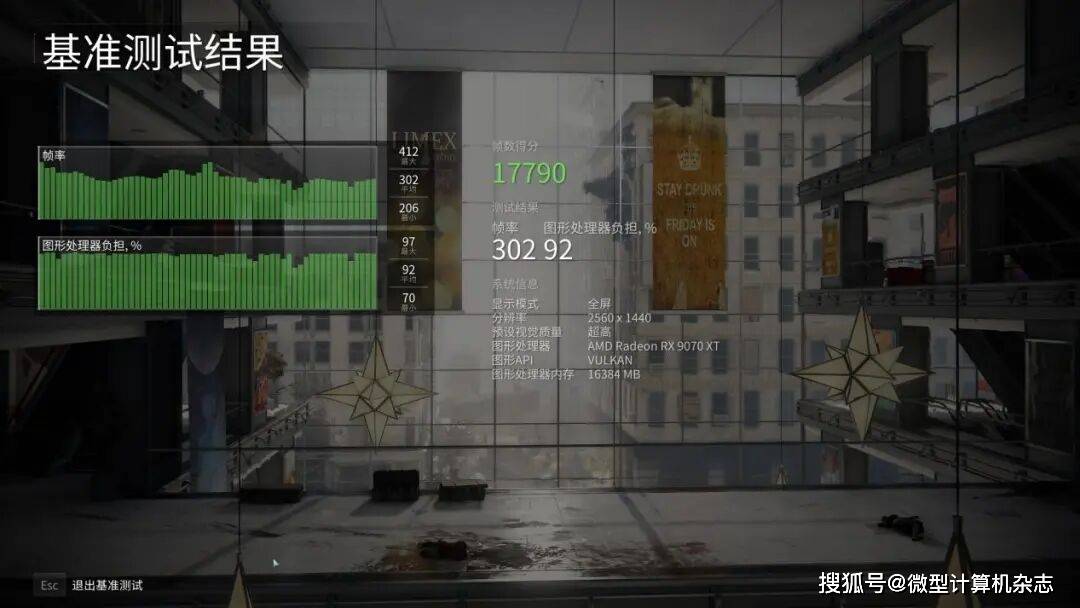

▲使用外频超频后的《僵尸世界大战：劫后余生》测试成绩，可见其最低帧率提升显著。

可将内存超到DDR5 8400、延迟低于60ns

最后，我们还使用B850M ARK方舟主板对内存进行了手动超频。由于我们的测试内存具备较好的体质，在开启Latency Turbo、High Efficiency Mode（“Balance”设置）两个优化模式的设置下，我们只需将内存的延迟调节为38-48-48-127，内存电压小幅增加到1.45V，B850M ARK方舟主板就能将这款使用SK海力士颗粒的内存速率超频到最高DDR5 8400。在DDR5 8400下，其AIDA64内存读写、复制带宽分别提升到92604MB/s、100401B/s与85451MB/s，较DDR5 6000 CL28下分别提升7.6%、12.1%与9.2%，超频后的内存性能提升巨大，同时内存延迟也从60.7ns小幅降低到58.ns。其内存性能已经接近英特尔第14代酷睿处理器平台，这也证明B850M ARK方舟主板的确具备优秀的内存超频能力。

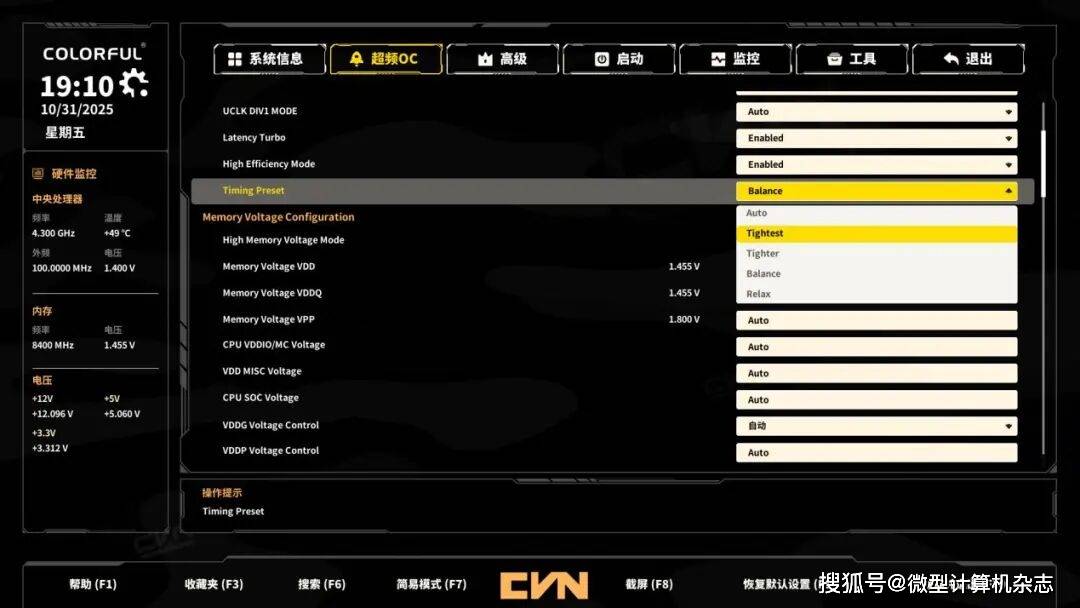

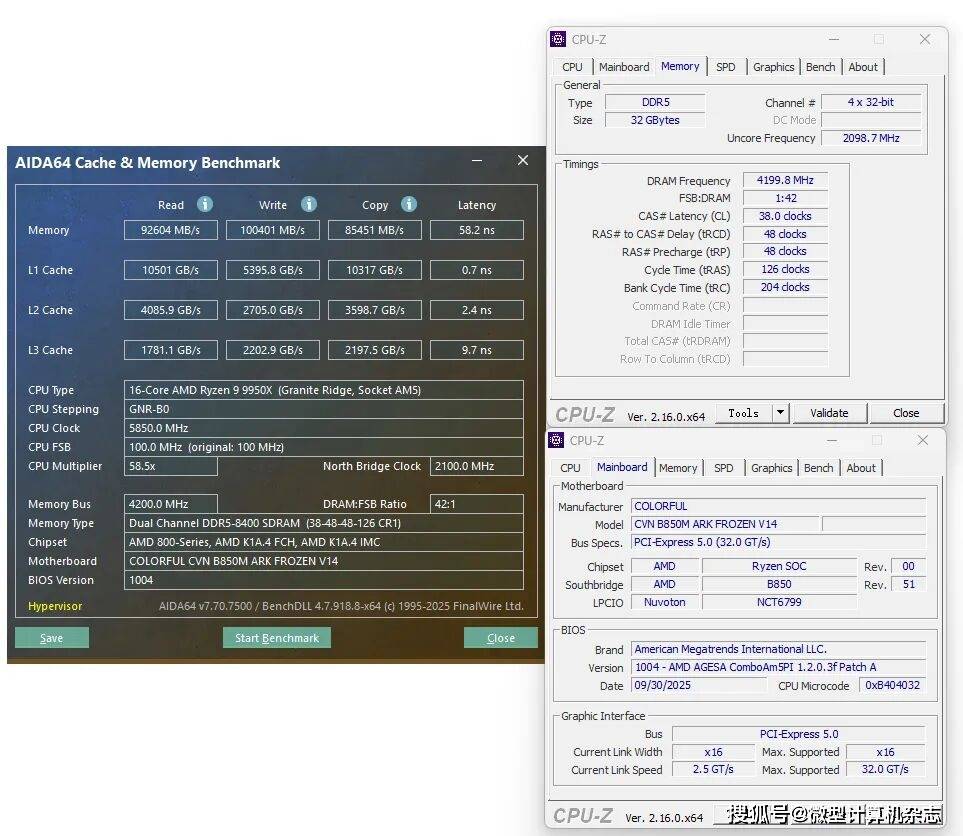

▲使用38-48-48-127延迟设置、1.45V内存电压，B850M ARK方舟主板能将内存超频到DDR5 8400。

与同类产品相比更具竞争力

综合以上介绍、测试来看，我们认为这款七彩虹推出的B850M ARK方舟主板在做工用料、实际表现上完全可与其他高品质B850主板媲美，甚至还略有胜出。比如它的供电相数更多，其他产品的处理器核心供电则多采用12相供电设计，且仅搭配支持60A负载的DrMOS；同时在小巧的Micro ATX板型设计上，B850M ARK方舟主板仍能提供3个M.2 SSD接口，并包括两个PCIe 5.0 M.2 SSD接口，而其他主板大多提供1个PCIe 5.0 M.2 SSD接口就算完成任务。再加上它还拥有高颜值外观、优秀的性能表现、强劲的处理器与内存超频能力，以及比其他高品质B850主板低了近200元的售价，所以我们将七彩虹B850M ARK方舟主板推荐给那些希望兼得外观与性能，注重性价比的用户。
