在现代电子设备设计中，复位电路作为系统可靠性的关键保障，EY410-46CDEC短按输出1.6秒脉冲复位芯片以其精准的时序控制和超低功耗特性，成为消费电子、智能家居及便携式设备的理想选择。这款采用SOT23-6封装的微型芯片，通过轻触开关实现了双路输出的智能复位功能，其技术细节和应用价值值得深入探讨。

一、核心功能与工作逻辑

EY410-46CDEC的设计遵循严格的时序控制逻辑。上电初始化时，Out1默认输出低电平（0V），Out2保持高电平（VDD），这种状态为后续复位操作提供明确的基准点。当用户短按Key触发开关时，芯片内部计时器立即启动1.6秒的精确延时：

Out1从低电平跳变为高电平脉冲

Out2同步输出反相的低电平脉冲

脉冲结束后自动恢复初始状态

值得注意的是，芯片具备"触发锁定"机制——在1.6秒脉冲周期内，任何重复按键操作均被判定无效。这种防抖设计有效避免了误触导致的系统紊乱，特别适合需要稳定复位的场景，如医疗设备控制器或工业仪表。

二、电气性能深度解析

在3.0V标准供电条件下，该芯片展现出优异的能效比：

1. 功耗控制

动态工作电流仅300μA，相当于传统CMOS芯片的1/3功耗

静态待机电流低至5μA，配合锂电池供电时可实现数年待机

2. 驱动能力

低电平输出时最大20mA驱动电流，可直接驱动LED指示灯或小型继电器

高电平输出8mA能力满足多数逻辑电路输入需求

3. 环境适应性

宽电压工作范围（2.4-5V）兼容3.3V/5V系统

工业级温度范围（-10℃~+65℃）保障户外设备稳定性

极限参数方面，50mA的VDD/GND过流保护阈值能有效抵御电源波动冲击，内部集成ESD防护结构确保抗静电能力达2000V以上。

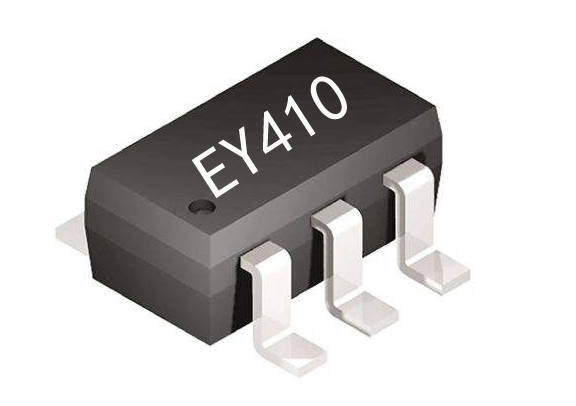

延时复位芯片

三、封装与物理特性

SOT23-6封装（2.9×2.8×1.3mm）的优势体现在：

占板面积比SOP8减少60%，适合可穿戴设备等高密度PCB设计

1.0mm引脚间距兼容标准SMT贴片工艺

六引脚定义包含独立供电/接地引脚，降低信号串扰风险

引脚功能分配如下：

1. VDD（电源正）

2. GND（电源地）

3. Key（触发输入）

4. NC（空脚）

5. Out1（主输出）

6. Out2（互补输出）

四、典型应用场景

1. 物联网设备唤醒

在NB-IoT终端中，通过Out2脉冲唤醒MCU并保持1.6秒通信窗口，完成后自动进入深度休眠，实测功耗可降低至0.15mAh/天。

2. 家电控制板复位

某品牌微波炉采用此芯片实现三重保护：

Out1连接继电器强制断电

Out2触发MCU看门狗复位

1.6秒延时确保电容完全放电

3. 车载电子应急重启

与超级电容配合构成"永不掉电"方案：当检测到系统死机时，Out1驱动MOSFET切断主电源，Out2在延时后重新上电，全过程无需机械开关介入。

五、设计注意事项

1. 布线优化：Key引脚建议串联100Ω电阻并添加0.1μF去耦电容，可提升抗射频干扰能力

2. 负载匹配：驱动感性负载时，Out1/Out2应并联续流二极管防止反向电动势

3. 时序校准：若需精确控制1.6秒，可在VDD端并联1μF钽电容稳定内部RC振荡

实测数据表明，在-10℃低温环境下脉冲宽度偏差小于±3%，65℃高温时驱动电流下降约12%，这些参数为高可靠性设计提供了重要参考。随着设备小型化趋势加速，EY410-46CDEC这类高集成度复位芯片将持续替代机械开关，其模块化设计思维也为系统级电源管理提供了新思路。
