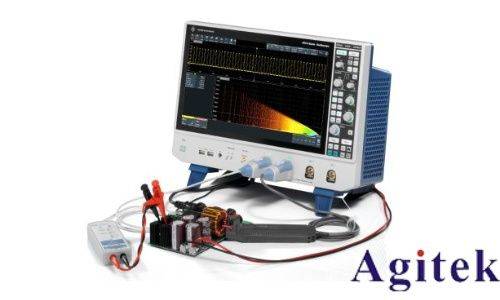

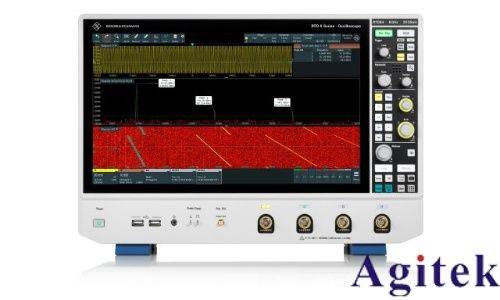

罗德与施瓦茨(Rohde & Schwarz)的RTP064B示波器作为高端测试设备,以其卓越的性能和丰富的功能在电子测量领域广受好评。在信号分析过程中,垂直刻度的设置直接影响波形显示的精度和可读性。掌握垂直刻度的技巧不仅能提升测量效率,还能确保数据准确性。本文将深入探讨RTP064B示波器的垂直刻度设置方法、应用场景及注意事项,帮助用户优化信号观测与分析。
一、垂直刻度的基本概念与重要性
垂直刻度(Vertical Scale)决定了示波器屏幕上每个垂直格代表的电压值,通常以“V/div”(伏特每格)为单位。合理设置垂直刻度可使信号波形在屏幕上清晰显示,避免因幅度过大导致信号溢出或过小而无法观测细节。例如,当信号峰峰值为5V时,若垂直刻度设为1V/div,波形将占据5格;若设为2V/div,则占据2.5格。过高的刻度会导致信号压缩,过低则可能使微小信号淹没在噪声中。
二、基础垂直刻度设置技巧
1. 手动调节垂直刻度
RTP064B示波器通常配备垂直刻度旋钮或按键,用户可通过旋转旋钮或逐级按键调整刻度值。操作时需观察波形是否完整显示:若信号顶部或底部被截断,说明刻度设置过小;若波形过于稀疏,可适当增大刻度。例如,测量低频大信号时,选择较大的V/div(如5V/div)能节省屏幕空间;分析高频小信号时,则需降低刻度(如50mV/div)以放大细节。
2. 自动垂直刻度功能
RTP064B支持自动垂直刻度(Auto Scale)功能,可一键优化刻度设置。当信号幅度变化较大或快速调整参数时,启用该功能可自动匹配最佳刻度范围。但需注意,自动模式可能忽略信号中的细节变化,因此在精密测量中建议手动微调。
3. 耦合方式的选择
垂直通道的耦合方式(Coupling)直接影响信号成分显示。DC耦合(直流耦合)可完整保留信号的直流分量,适用于观测包含偏置电压的波形;AC耦合(交流耦合)则滤除直流成分,仅显示交流部分。例如,分析电源纹波时,需使用DC耦合以准确测量总电压;而在观察调制信号时,AC耦合可突出交流调制特征。
三、高级垂直刻度优化技巧
1. 增益调节与带宽限制
RTP064B提供垂直增益(Gain)调节功能,可独立于刻度放大信号。例如,当信号幅度接近示波器量程极限时,可通过增益提升灵敏度。同时,启用带宽限制(如20MHz限制)可抑制高频噪声,使低幅度信号更清晰。但需注意,过度增益可能导致信号失真,需结合示波器的实际带宽特性进行调整。
2. 探头补偿与匹配
示波器探头(如R&S RT-Z系列)的补偿电容需与示波器匹配。在设置垂直刻度前,务必进行探头补偿校准,以确保测量精度。若补偿不当,可能导致信号幅度测量误差或波形畸变。校准方法通常为连接示波器自带的校准信号源,调整探头补偿电容直至波形符合标准。
3. 数学运算辅助放大
利用示波器的数学运算功能(如乘法、减法),可间接放大信号细节。例如,通过“信号×2”的数学通道,将原始信号幅度翻倍显示。此方法适用于分析叠加在较大信号上的微小分量,但需注意运算后的信号动态范围是否超出示波器量程。
四、实际应用案例分析
1. 测量微小信号(如传感器输出)
假设待测传感器输出信号峰峰值为20mV,环境噪声较大。首先选择AC耦合滤除直流干扰,将垂直刻度设为10mV/div,并开启20MHz带宽限制。若信号仍不明显,可启用增益功能(如×5),同时使用平均功能降低噪声。最终通过数学运算进一步放大,确保细节清晰可见。
2. 观测高压脉冲信号
对于峰值为100V的脉冲信号,需将垂直刻度设为50V/div,并选择DC耦合以保留脉冲的完整电压变化。同时,调整触发电平至脉冲幅度的中间位置,结合触发延迟功能,捕获脉冲的上升沿或下降沿细节。若示波器量程不足,可通过外部衰减探头(如×10)配合刻度调整,确保信号不超出输入范围。
五、注意事项与常见问题
1. 信号过载保护
当输入信号超过示波器最大量程时,可能导致硬件损坏。务必确认信号幅度范围,必要时使用衰减探头或调整垂直刻度至安全值。
2. 噪声与分辨率权衡
降低垂直刻度虽能放大信号,但也可能放大噪声。需根据实际需求平衡分辨率与信噪比,必要时结合硬件滤波或软件平均功能。
3. 动态范围管理
若信号同时包含大、小幅度成分(如脉冲叠加噪声),可采用分段测量:先用大刻度观测整体波形,再局部放大细节区域,结合触发延迟锁定目标部分。
六、总结与进阶建议
垂直刻度设置是示波器使用中的核心技巧之一,需结合信号特性、测量目标及示波器硬件参数综合调整。对于RTP064B用户,建议:
优先使用自动刻度快速定位信号范围,再手动微调优化显示;
定期校准探头与补偿设置,确保测量精度;
结合水平时基、触发条件等其他参数联动调整,实现多维度的信号观测。
通过掌握以上技巧,用户可充分发挥RTP064B示波器的性能优势,在科研、生产测试等领域实现精准的信号分析与故障诊断。
