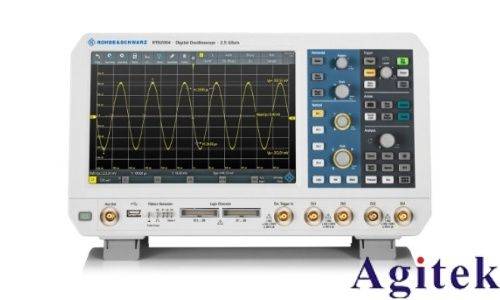

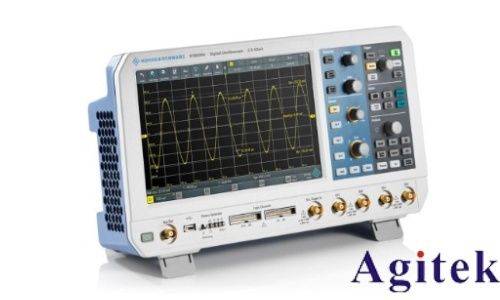

示波器作为电子测量领域的核心工具，其触发功能的设置直接影响信号捕获的准确性和分析效率。罗德与施瓦茨RTB2004示波器凭借其丰富的触发模式和灵活的配置选项，成为工程师在信号调试、故障诊断中的得力助手。本文将深入探讨RTB2004的触发方式选择策略，结合应用场景提供实用建议，帮助用户优化测量效果。

一、RTB2004触发方式概述

RTB2004示波器支持多种触发模式，涵盖基本触发类型（如边沿触发、电平触发）和高级触发功能（如脉冲宽度触发、视频触发）。理解每种触发方式的原理和适用场景，是合理选择的前提。

1. 基本触发类型

边沿触发：通过设置信号的上升沿或下降沿作为触发点。适用于周期性信号（如方波、正弦波）的捕获，是常规信号分析的首选。

电平触发：当信号电压达到预设阈值时触发。适用于监测信号是否超过特定电压值，常用于电源纹波测试或信号异常检测。

窗口触发：通过设置上下阈值构成触发窗口，仅当信号电压处于窗口范围内触发。适用于监测信号是否稳定在特定区间，如电机控制信号的稳定性分析。

2. 高级触发类型

脉冲宽度触发：根据脉冲的持续时间（宽度）触发，可设定大于或小于特定阈值。适用于捕获特定占空比的脉冲信号，如解码通信协议中的时序信号。

视频触发：针对视频信号（如HDMI、SDI）的帧同步触发，可设置帧开始或结束作为触发点，便于分析视频传输中的时序问题。

逻辑触发：通过组合多个通道的逻辑关系（如AND、OR）触发，适用于多信号协同分析，如数字电路中的复杂时序验证。

二、触发方式选择策略

触发方式的选择需结合信号类型、测量目标和实际场景。以下为典型应用场景的触发建议：

1. 周期性信号分析（如正弦波、方波）

推荐使用边沿触发：设置上升沿或下降沿触发，确保每次捕获的信号周期同步。需调整触发电平至信号幅度中间位置，避免触发抖动。

若信号存在噪声，可启用触发耦合（如AC耦合）滤除直流分量，或设置触发延迟以捕捉特定相位信号。

2. 脉冲信号捕获（如通信协议中的时序脉冲）

选择脉冲宽度触发：例如，解码SPI通信中的特定脉冲宽度数据帧时，设置脉冲宽度阈值，仅捕获符合要求的脉冲信号。

配合自动触发保持模式，确保示波器在复杂信号中稳定捕获目标脉冲。

3. 电源纹波与瞬态事件监测

使用窗口触发：设定上下阈值（如±100mV），仅当纹波超出阈值范围时触发，便于定位异常波动。

结合触发延迟功能，可观察瞬态事件前后的信号变化。

4. 视频信号同步分析

启用视频触发：针对HDMI或SDI信号，选择帧同步触发，分析视频帧传输的时序误差或信号完整性。

三、触发设置优化技巧

正确设置触发参数可大幅提升测量精度和稳定性，以下技巧需注意：

1. 触发电平与斜率匹配信号特性

对于缓慢变化的信号（如温度传感器的输出），需降低触发电平灵敏度，避免误触发。

设置触发斜率（上升沿/下降沿）时，优先选择与信号实际变化方向一致，减少触发不确定性。

2. 触发耦合方式选择

AC耦合适用于分析交流成分（如纹波）；DC耦合保留直流分量，适合观测信号整体波形。

高频信号测量时，开启带宽限制（如20MHz）可抑制噪声，但需确保不滤除有效信号。

3. 触发模式与保持策略

自动触发模式适用于常规信号捕获；单次触发模式用于捕捉非周期性瞬态事件。

触发保持设置为手动模式时，可冻结波形便于详细分析，但需手动重新触发。

四、常见问题与解决方案

实际应用中，触发设置不当可能导致波形显示不稳定或数据丢失。以下问题及对策需关注：

1. 自动触发模式下无同步

检查触发源是否与输入信号匹配，确保信号幅度足够且触发阈值合理。

若信号频率超出示波器带宽，需降低采样率或调整触发灵敏度。

2. 触发抖动导致波形偏移

使用高阻抗探头减少信号负载，或启用示波器的抖动抑制功能。

调整触发延迟时间，捕捉信号稳定部分。

五、实战案例：电机驱动信号分析

假设需要监测电机控制信号的占空比和相位差。步骤如下：

1. 连接信号至CH1（PWM控制信号）和CH2（反馈信号）。

2. 选择脉冲宽度触发，设置阈值对应目标占空比（如25%）。

3. 触发源选择CH1，触发延迟设为100μs，观察反馈信号的响应时间。

4. 启用相位测量功能，通过X/Y模式触发对比两通道相位差。

RTB2004示波器的触发系统为用户提供了从基础到高级的灵活选项。选择合适的触发方式需综合考虑信号类型、测量精度需求及环境条件。通过合理配置触发参数，并结合示波器的其他功能（如频谱分析、数学运算），用户可高效捕获关键信号特征，提升测试效率与准确性。掌握触发设置技巧，将使RTB2004示波器在复杂信号分析中发挥最大效能。
