MOSFET的"最小驱动电流"需从稳态维持电流和瞬态开关电流两个层面理解。理论上，MOS管栅极在稳态下几乎不消耗电流（仅nA级漏电流），但开关瞬间需要安培级峰值电流为栅极电容充电，否则无法快速导通。工程实践中，不存在绝对"最小值"，而是根据应用场景呈现显著差异。

一、理论最小值：电压驱动特性

MOSFET是电压控制型器件，稳态时栅极绝缘层阻断直流，理论维持电流小于1μA。这也是其相对于电流驱动型BJT的核心优势——驱动功耗极低。但开关过程中，栅极电容Ciss（典型值1-10nF）需瞬间充放电，形成纳秒级脉冲电流，这才是驱动能力的实际考量对象。

二、按应用场景分类的驱动电流需求

小信号MOS管（<1A）

用于LED驱动、传感器接口，总栅极电荷Qg<5nC，开关频率100kHz-1MHz。驱动电流：0.1-0.5A已足够。实际案例：2N7002的Qg=0.5nC，上升时间tr=10ns时仅需50mA峰值电流。MCU的GPIO（4-20mA）需外推挽驱动（如2N3904/2N3906图腾柱）才能满足。

中功率MOS管（1-10A）

用于DC-DC转换器、小型电机，Qg=10-30nC，f_sw=50-200kHz。驱动电流：0.5-2A。实际案例：BSC030N08NS的Qg=25nC，tr=50ns需0.5A，tr=25ns需1A。驱动芯片可选TC4420（峰值1.5A）或UCC27511（4A）。

大功率MOS管（10-100A）

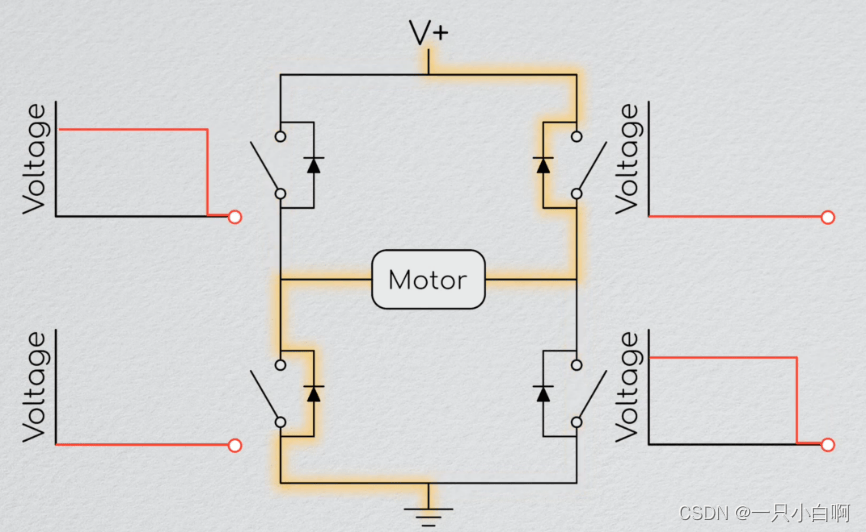

用于电机驱动、电源适配器，Qg=30-100nC，f_sw=20-100kHz。驱动电流：2-5A。实际案例：IRF3205的Qg=140nC，tr=100ns需1.4A，tr=50ns需2.8A。驱动芯片选IR2110（拉/灌2A）或UCC27712（4A）。

超大功率/SiC MOS管（>100A）

用于电动汽车、充电桩，Qg=50-150nC，f_sw=20-50kHz。驱动电流：5-10A。实际案例：C3M0120090D的Qg=75nC，tr=50ns需1.5A，但为抑制振铃，实际驱动达5A。驱动芯片用UCC21732（10A）或Si8233（4A）。

三、核心计算公式

平均驱动电流（用于功耗估算）：

I_avg = Qg × f_sw

实例：Qg=50nC，f_sw=900kHz时，I_avg=45mA

峰值驱动电流（决定开关速度）：

I_peak = Qg / t_rise

实例：Qg=50nC需在50ns内完成充电，则I_peak=1A

工程裕量法则： 实际设计需保留50%裕量，即：

I_g = 1.5 × Qg / t_target

目标上升时间30ns时，Qg=50nC需I_g=2.5A

四、驱动电流不足的后果

若驱动电流太小（如仅用MCU的8mA GPIO直接驱动Qg=50nC的功率MOS）：

• 开关时间延长至微秒级，MOS长时间工作在线性区
• 开关损耗剧增，器件发热严重，效率低下，甚至烧毁
• 波形边沿缓慢，EMI恶化，高频应用无法正常工作

仿真证实：MCU驱动电流8mA时，功率MOS的Vg控制电压变缓，开关波形严重失真。

五、工程实践黄金法则

法则一：驱动电流I_g = 1.5 × Qg / t_target，保留50%裕量应对寄生参数

法则二：20-50kHz开关频率取1-2A，100-200kHz取2-4A

法则三：万用表法估算——若用手指触碰栅极MOS能导通，说明Qg<50nC，驱动电流1A足够

法则四：若驱动芯片输出电流不足，用图腾柱或推挽增强，而非盲目增大Rg减慢开关

法则五：驱动电流能力必须在整个温度范围（-40℃至125℃）验证，高温下阈值电压漂移，驱动能力可能下降20%

六、常见误区与规避

误区1：驱动电流越大越好

• 后果：di/dt过大，电压尖峰>200V，器件击穿
• 规避：按Qg/t计算，不超过5A（除非Qg>150nC）

误区2：仅用MCU GPIO驱动

• 后果：GPIO输出4-20mA，开关时间>1μs，损耗剧增
• 规避：Qg>5nC时必须用专用驱动IC

误区3：忽略驱动回路电感

• 后果：实际驱动电流不足，开关速度远低于预期
• 规避：PCB布局时驱动走线长度<10mm，与功率地隔离

核心结论：MOS管的最小驱动电流无绝对值，需按应用场景分类。小信号MOS可低至0.1A，中功率需0.5-2A，大功率必须2-5A，SiC/GaN器件需5-10A。驱动电流由Qg和开关时间共同决定，计算公式I_peak = Qg / t_rise是选型的理论基础。
