D型负电位镁阳极在土壤环境中的防腐工作原理基于电化学牺牲阳极保护技术，通过镁阳极的优先腐蚀为被保护金属（如钢铁）提供电子，使其成为阴极而免受腐蚀。以下是其核心工作原理及关键细节：

一、电化学腐蚀保护机制

电位差驱动电子转移

镁阳极电位：D型镁阳极的开路电位为 -1.8V至-1.85V（vs. CSE），远低于钢铁的自然腐蚀电位（约 -0.5V至-0.7V）。

电位差形成：当镁阳极与被保护金属通过导线连接时，两者在土壤电解质中形成原电池。镁作为阳极（负极）失去电子，钢铁作为阴极（正极）获得电子，电子转移方向为 镁阳极 → 被保护金属。

腐蚀反应抑制：钢铁获得电子后，其表面发生的氧化反应（Fe → Fe²⁺ + 2e⁻）被抑制，从而避免腐蚀。

镁阳极的氧化反应

主反应：

Mg→Mg2++2e−(E∘=−2.37V)

次反应（水参与）：

Mg2++2H2O→Mg(OH)2+2H+

3. 被保护金属的还原反应

钢铁表面反应：

2H2O+2e−→H2↑+2OH−（中性/碱性土壤）

O2+2H2O+4e−→4OH−（有氧环境）

二、土壤环境对工作原理的影响

土壤电阻率的作用

电阻率 <10Ω·m 时，电流输出过大，可能导致镁阳极过快消耗。

需控制阳极数量或采用分段保护，避免局部过保护。

电阻率 >50Ω·m 时，土壤导电性差，电流传输受阻。

D型镁阳极的高负电位（-1.85V）可穿透高电阻率介质，形成足够保护电流，但需通过以下措施优化：

增加填包料：使用石膏、膨润土等导电填料包裹阳极，降低接地电阻。

分散式布置：将阳极分散埋设（间距 1-3米），扩大保护范围。

高电阻率土壤（如干燥沙土、岩石区）：

低电阻率土壤（如湿润黏土、沼泽）：

土壤成分的影响

硫酸盐还原菌（SRB）在缺氧土壤中代谢产生硫化氢（H₂S），腐蚀镁阳极和钢铁。

需采用抗菌填包料或定期更换阳极。

与镁离子反应生成硫酸镁，可能降低土壤pH值，加剧酸性腐蚀。

破坏镁阳极表面的氢氧化镁保护膜，加速腐蚀，但同时增强土壤导电性。

需定期检测保护电位，确保在 -0.85V至-1.2V（vs. CSE） 范围内。

氯离子（Cl⁻）：

硫酸盐（SO₄²⁻）：

微生物：

土壤湿度与温度

温度每升高 10℃，镁阳极消耗速率增加 10%-20%。

高温环境（如热带地区）需缩短检测周期，及时更换阳极。

土壤含水量 <10% 时，电解质导电性下降，需浇水保持填包料湿润。

含水量 >20% 时，电流输出稳定，但需防止积水导致阳极浮起。

湿度：

温度：

三、D型镁阳极的结构优势

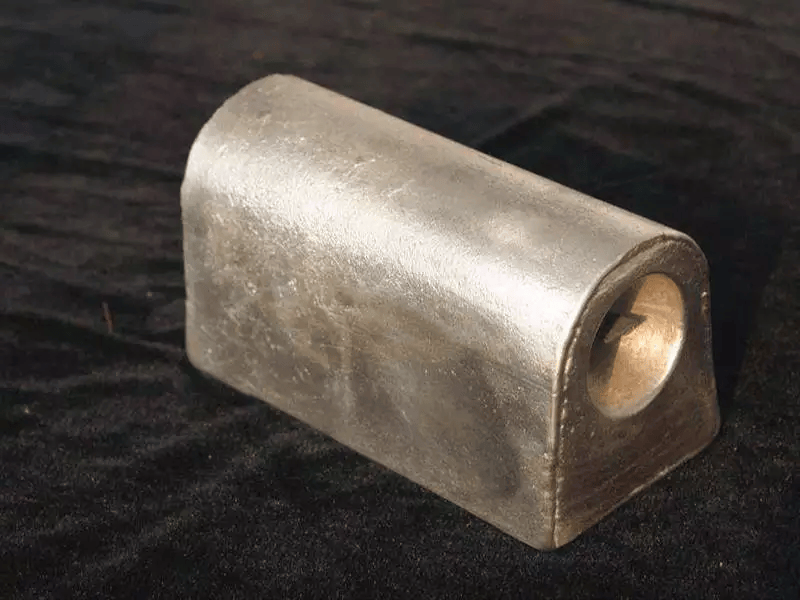

D型设计

形状适配性：形似字母“D”，可紧密包裹管道外壁或贴合储罐底部，减少电流屏蔽效应，尤其适用于弯头、三通等复杂部位。

接触面积大：与被保护金属的接触面积比块状阳极大 30%-50%，电流分布更均匀。

材料优化

高纯镁基体：含镁量 ≥99.5%，杂质（如铁、镍）含量低，自腐蚀速率 <5%/年。

合金化：添加 6%铝、3%锌、0.15%锰（如MGAZ63B合金），形成致密氧化膜，延缓局部腐蚀。

填包料协同作用

保持阳极周围湿度，降低接地电阻。

缓冲土壤pH值，减少酸性或碱性腐蚀。

隔离阳极与土壤直接接触，防止机械损伤。

成分：75%石膏、20%膨润土、5%硫酸钠（导电增强剂）。

功能：

四、实际应用案例

西气东输管道工程

场景：穿越戈壁沙漠（土壤电阻率 >100Ω·m）。

方案：采用D型镁阳极+深井阳极床，填包料中添加 10%氯化钠 增强导电性。

效果：保护电位稳定在 -1.1V，管道腐蚀速率降低至 0.02mm/年。

城市地下储罐防腐

场景：化工园区储罐底部（土壤含氯离子 0.5%）。

方案：D型镁阳极缠绕储罐外壁，填包料中添加 缓蚀剂 抑制硫酸盐还原菌。

效果：储罐使用寿命延长至 15年以上，年维护成本降低 40%。
