为什么你的光耦总是莫名其妙“罢工”?
创始人
2026-04-04 19:24:35
0

你的电路板是不是经常遇到这种玄学问题:在实验室跑得好好的,一投入量产,或者遇到设备老化,信号就开始丢帧、误触发?你查了电源、查了走线,最后发现——居然是那颗几分钱的光耦出了问题!

很多新手画隔离电路,限流电阻随便抄个1K或者4.7K就直接上电测试了。殊不知,不看数据手册的“盲猜式”设计,就是在给产品埋雷。今天,咱们就以最经典的PC817为例,用顶级硬件工程师的视角,把光耦器件的电路与参数计算扒个底朝天 !准备好脑暴,干货正式开始。

第一道坎:别把LED不当二极管,左侧限流的“生死线”到底在哪?

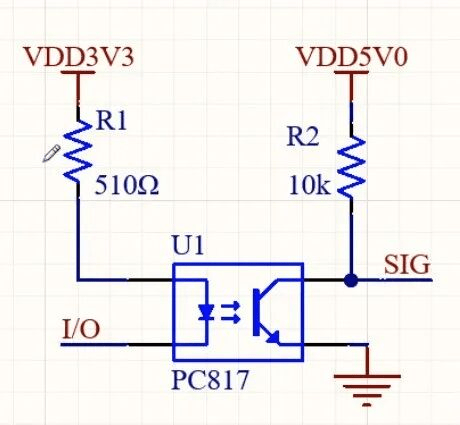

我们先来看最经典的光耦应用拓扑。这是我们常用的光耦器件以及它的连接方式 :


绝大多数人一上来就死盯右侧的三极管,大错特错!左侧的限流电阻 R1 才是我们首要考虑的核心 。这个电阻选多大,不仅决定了电路能不能工作,更决定了器件的寿命:

下限(不能太小): 电流最小值必须确保能让内部的LED保持在发光状态 。

上限(不能太大): 电流最大值有两个刚性约束。一是绝对不能让大电流把LED烧坏了;二是LED的负极端通常是接在单片机(MCU)的 I/O 口上的,所以必须评估单片机引脚灌入电流的最大承受值 。

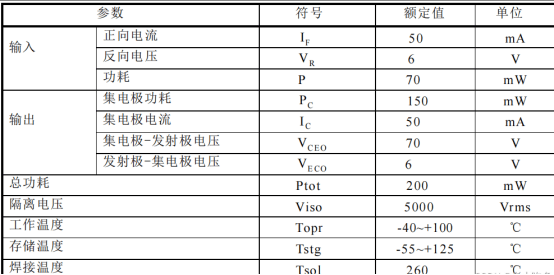

那么极限到底在哪?翻开数据手册的电气规格表:


从规格列表中可以清晰地查到,输入端LED允许的最大正向电流是50毫安 。如果超了,这颗芯片就直接报废。但在实际的稳态设计中,一般做普通的LED发光,让工作电流保持在4毫安到5毫安就足够完美了 。

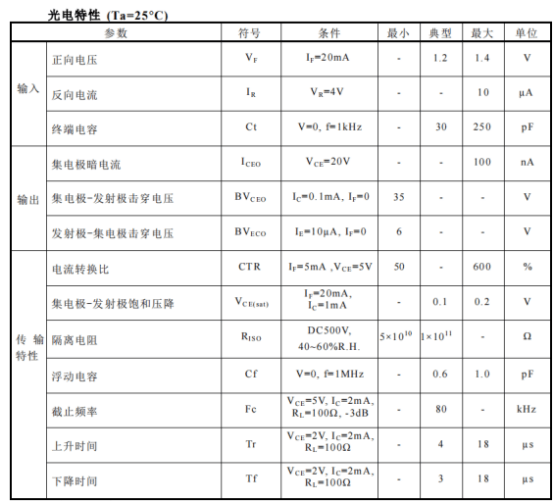

实战计算开始: 查阅参数可知,发光二极管的正向导通压降一般为1.2伏 。假设我们系统左侧供电的电源电压为3.3V 。 为了达到4mA的目标工作电流,我们列出算式: (3.3 - 1.2) / 4 = 0.525

计算结果是 0.525kΩ(即525Ω)。但在实际的BOM表里,实际上没有525欧的标准电阻 。因此,我们基于就近原则,直接采用常规的510欧电阻 。用510Ω反推,最终流过发光二极管的实际电流约为4.1mA 。既留足了裕量,又避开了MCU的灌电流极限。

第二道坎:读懂光耦的“灵魂密码”——CTR(电流转换比)


搞定了左边,右边怎么动作?这就必须吃透光耦设计里最具技术含量的概念:**电流转换比(CTR)**的意义 。

光耦本质上是一个“光控电流源”,左侧发光二极管的发光强度,直接影响并决定了右侧三极管的导通能力 。它们之间的核心数学关系为: (注:公式中, 代表光耦三极管端集电极电流, 代表 CTR 的比值, 代表发光二极管的电流值 )

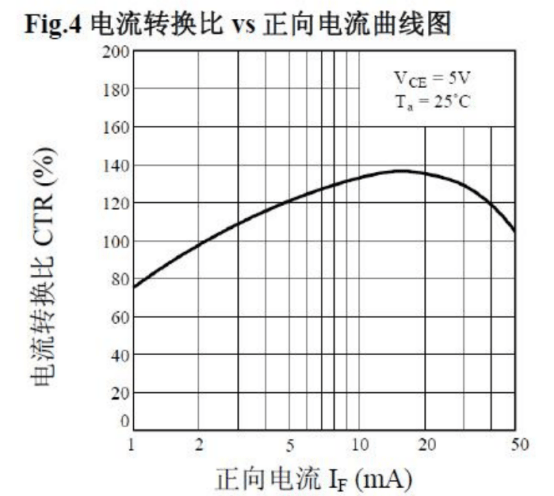

想要系统稳定,你必须去查阅最关键的 CTR 曲线图。最小值是怎么看呢?我们再看看数据手册 :

细看电流转换比 CTR 曲线,从这幅图可以看出,当最小发光电流为1mA时,对应的转换比接近80% 。


回到我们刚才的实战案例:确定R1电阻值计算后,我们左侧的实际输入电流是 4.1mA 。 接着,我们来计算它的 CTR 值 。从第三幅图(CTR曲线)中可以看出,4毫安对应的传输比约为110% 。 带入我们的核心公式 可得: 4.1 × 1.1 = 4.5mA

深度解析: 这个算出来的4.5毫安到底是什么意思呢 ?它的物理意义是:如果光耦右侧处于裸接电源的状态,它流过的电流极限值为4.5毫安 。但在实际电路板上,右侧一定会接上拉电阻或其他负载。如果接了其他电阻或二极管,电流数值就会随之改变 。这就引出了我们的最后一步。

第三道坎:输出端阻抗匹配,如何让三极管干脆利落地导通?

为了让后级电路(如右侧的单片机或逻辑门)读取到清晰的高低电平,光耦右侧的三极管必须进入深度饱和状态。

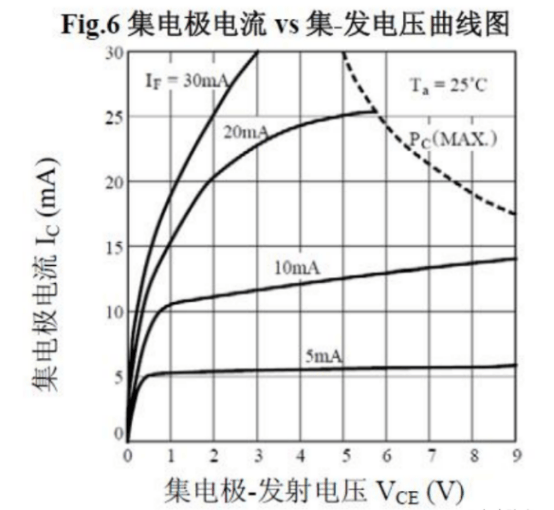

对照上图,既然我们刚才算出的可用电流是4.5mA,所以在看这条曲线时,光耦右侧的4.5mA可以参考5mA的那条输出特征曲线 。

右侧电阻到底是如何算的? 我们要结合实际电路拓扑进行推导:

常规单电阻负载: 通常情况下,三极管饱和导通时的压降约为0.3伏 。以右侧接 5V 供电为例,电阻两端分得的电压为 4.7V,可算出对应流过的电流值为4.3mA 。这个值小于我们提供的4.5mA驱动能力,三极管能可靠饱和!

复杂串联负载: 假设你的电路是 5伏电源再连接二极管接到三极管的集电极 。那么此时电阻上的电压计算变为:(5.5 - 1.5) = 3.5伏 。对应的电流值为4.5mA 。

总结

看完这套完整的参数推演,你还会觉得光耦设计只是随便贴个电阻的事吗? 从评估引脚电流下限以保持LED发光,到依据 4.1mA 查表得出 110% 的 CTR ;再算出 4.5mA 阈值,最后精准匹配右侧 4.3mA 的负载电流 ……这才是真正的工程思维!

拒绝玄学调试,让每一个参数都有迹可循。点赞转发,让更多同行看到这篇硬核指南,一起把中国制造的硬件底座打磨到极致!
